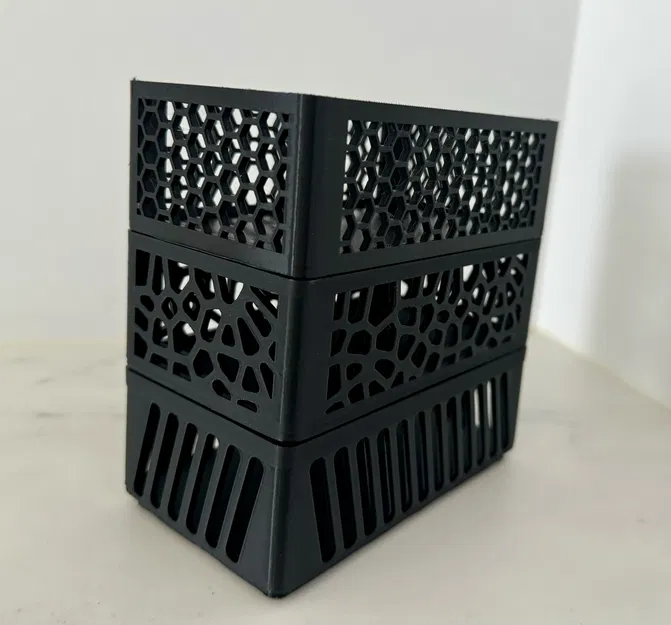

Hộp Lưu Trữ 30+ Kiểu - Xếp Chồng - Parametric - OpenSCAD

Tui mê cái hộp của MrElektro@MrElektro_32607 lắm luôn. Tui muốn chế tạo mấy cái hộp với kích cỡ khác nhau mà cũng muốn có bản xếp chồng lên nhau nữa. Tui mò sửa với scale mấy cái file .step mà hông có được. Tui cũng lo vụ mấy cái độ dày thành hộp nó không scale ngon lành.

Tính năng nổi bật:

• Hoàn toàn Parametric - chỉ cần cho OpenSCAD biết Chiều cao, Chiều rộng và Chiều sâu là xong

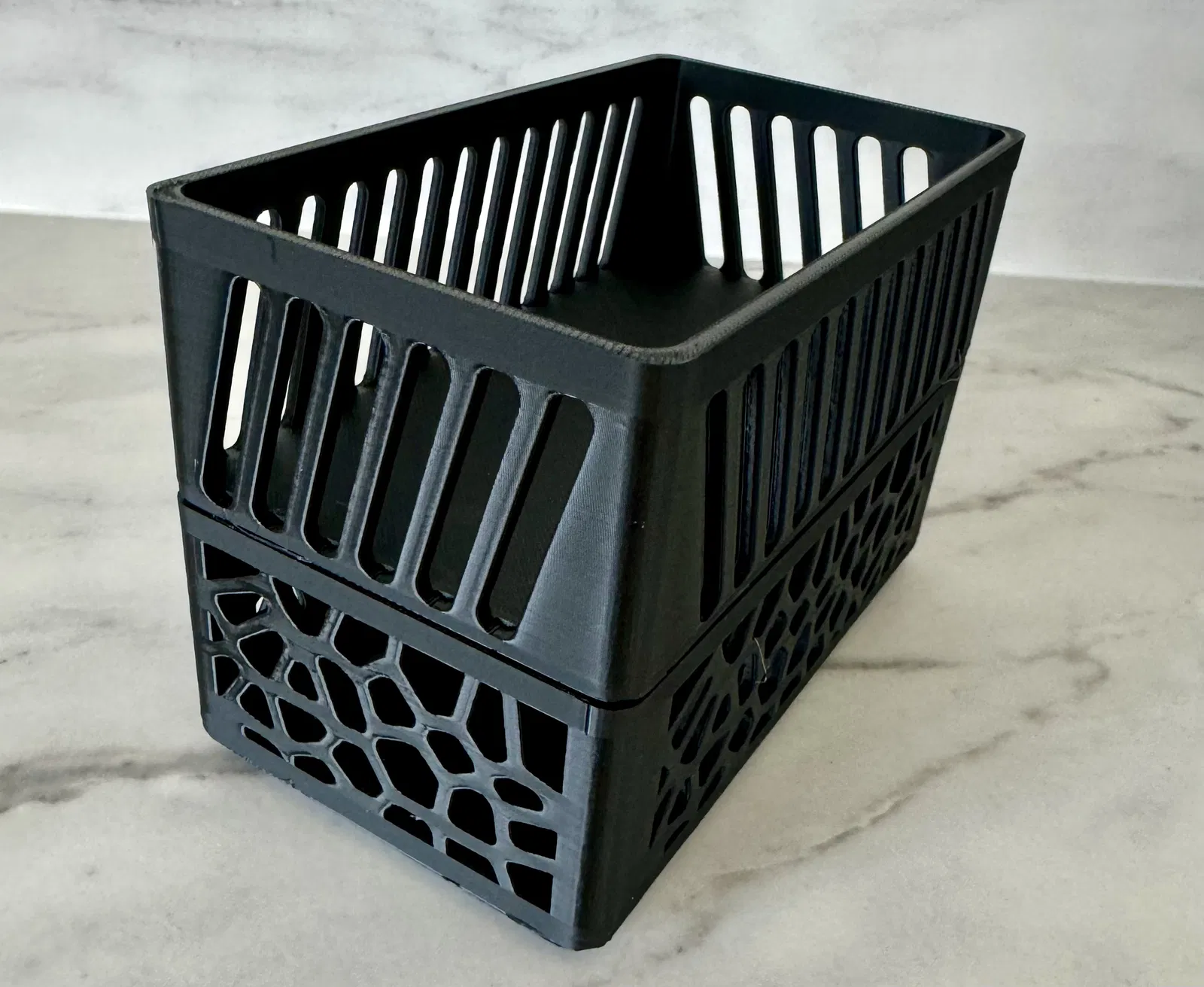

• Có tùy chọn bản xếp chồng lên nhau
• Có tùy chọn hoa văn Voronoi
• Có tùy chọn hoa văn lục giác (hex)

Sử dụng OpenSCAD

• Tải OpenSCAD về nè https://openscad.org/downloads.html
• Mở cái file .scad lên nha
• Chỉnh sửa theo ý bạn
• Nhấn F5 để xem trước mô hình hoặc qua menu Design/Preview
• Khi thấy ưng ý rồi thì nhấn F6 để Render mô hình hoặc qua menu Design/Render
• Nhấn F7 để xuất STL hoặc qua menu File/Export/STL

Mấy phím tắt để preview, render và xuất STL có trên thanh menu đó nha

Tùy chỉnh Mô hình

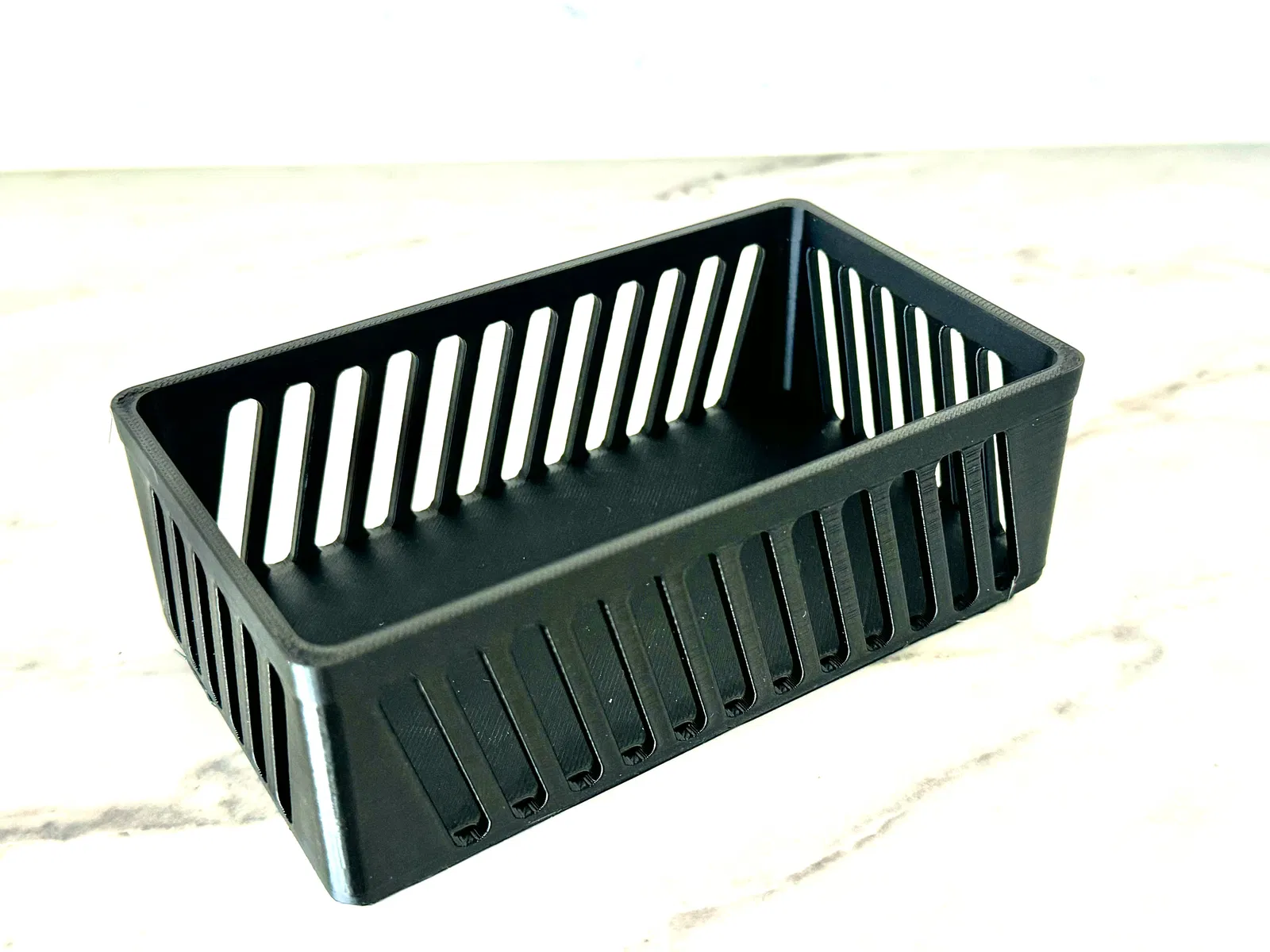

• Chọn bản có khe (sloted), bản lục giác (hex) hay bản Voronoi nha
• Nếu muốn hiểu ngôn ngữ OpenSCAD thì bắt đầu từ đây với cái Cheat Sheet
• Trong file OpenSCAD, tìm mấy dòng này rồi đổi nha

wallthickness = 3; // Độ dày thành hộp

box_height = 50; // Chiều cao Hộp
box_width = 140; // Chiều rộng Hộp
box_depth = 80; // Chiều sâu Hộp
box_radius = 5; // Bán kính góc bo tròn

• Render (xem F6 ở trên) mất khoảng 20 giây trên máy Mac. Cẩn thận mấy hộp Voronoi bự có thể mất vài phút để render đó.
• Để in thì bạn xuất STL từ OpenSCAD rồi đem đi slice.

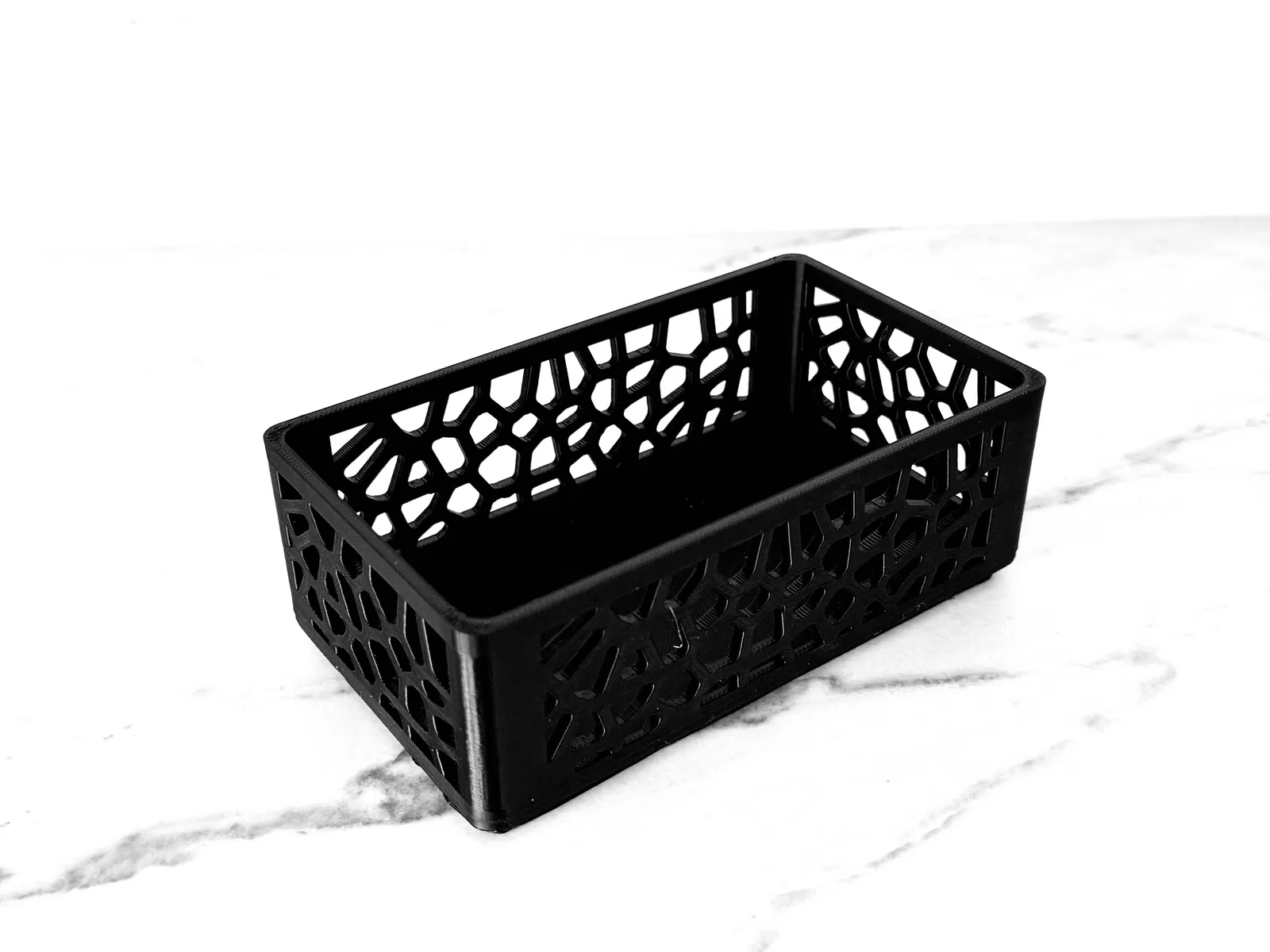

Bản Voronoi

Ở bản Voronoi có tùy chọn xài chung một kiểu hoa văn cho tất cả các mặt hoặc xài hoa văn ngẫu nhiên. Tui gợi ý bạn bắt đầu với cài đặt tiêu chuẩn đi. Voronoi bắt đầu tốn thời gian render lắm khi bạn tăng kích thước và/hoặc số lượng hoa văn lên. Nên cứ bắt đầu đơn giản rồi từ từ nâng cấp.

Bản Lục giác (Hex Version)

Dùng mấy file openSCAD trong thư mục Storage Box Hex Folder nha.

Bản 33 Hoa văn

Cái này hơi thử nghiệm chút. Nhưng có mấy hoa văn nhìn xịn lắm.

Nó xài một file openSCAD từ https://tecnoloxia.org/100hex. Mấy hoa văn nó không có hoạt động hết (xem bình luận trong file hexpattern.scad nha). Gợi ý bạn bật fast-csg trong Preferences của openSCAD.

Để xài:

1. Tải cả hai file Storage Box Patterned và hexpattern từ Thư mục Storage Box Pattern.
2. Đặt số hoa văn ví dụ: pattern = 1; trong hexpattern.scad - Quan trọng là phải lưu file nha.
3. Chuyển sang file Storage Box Patterned.scad rồi render và xuất STL.

Lưu ý nếu gặp lỗi WARNING: No top level geometry to render là do bạn cố gắng render file include là hexpattern.scad đó. Bạn phải render file Storage Box Patterned.scad nha.

In ấn

Tui xài:

• PLA, độ đặc (infill) 15%.
• 0.20mm Tốc độ.
• In với mặt đáy đặt trên bàn in.
• Supports - Hỗ trợ cho bản xếp chồng, còn lại thì không cần supports.
