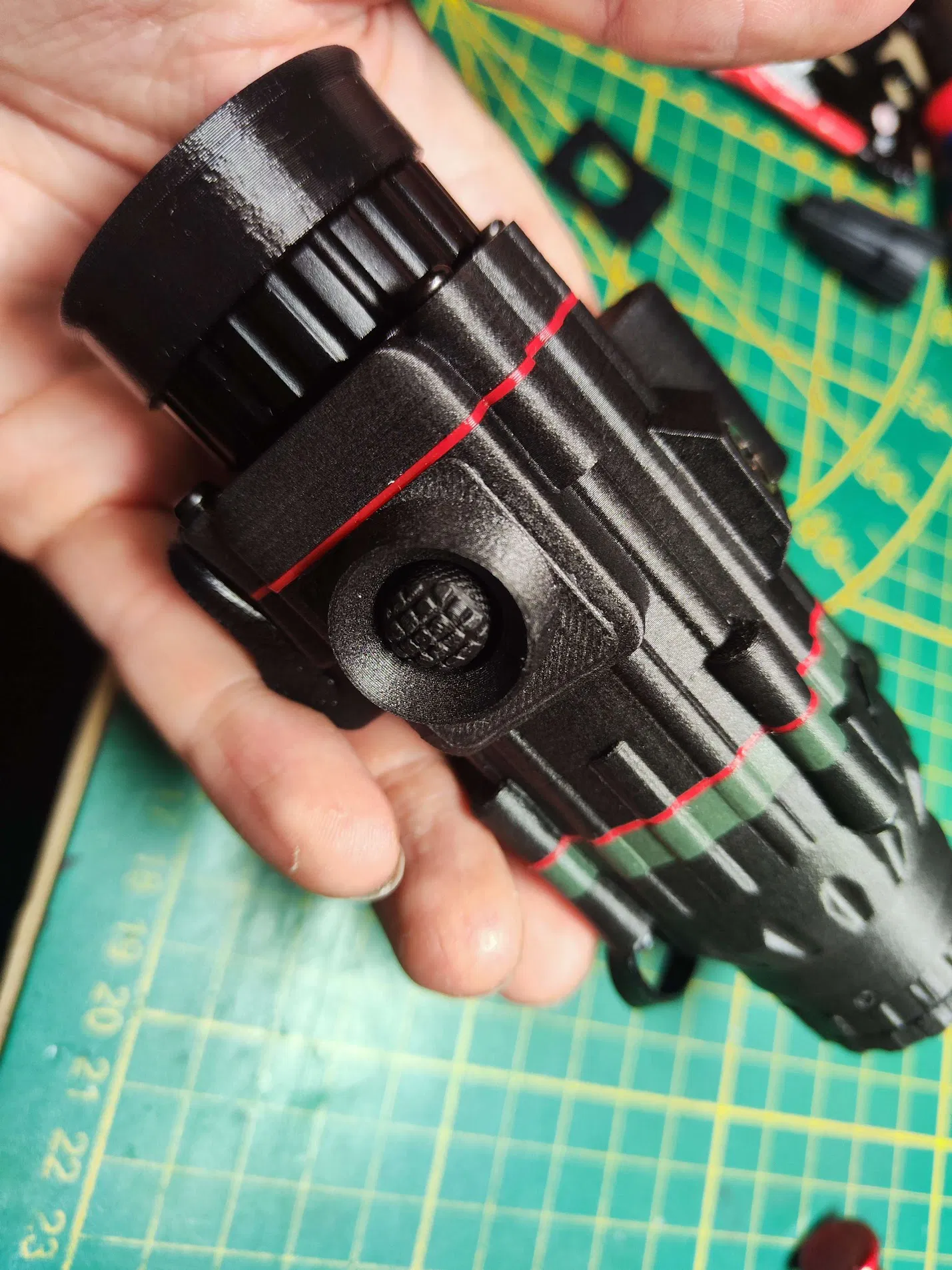

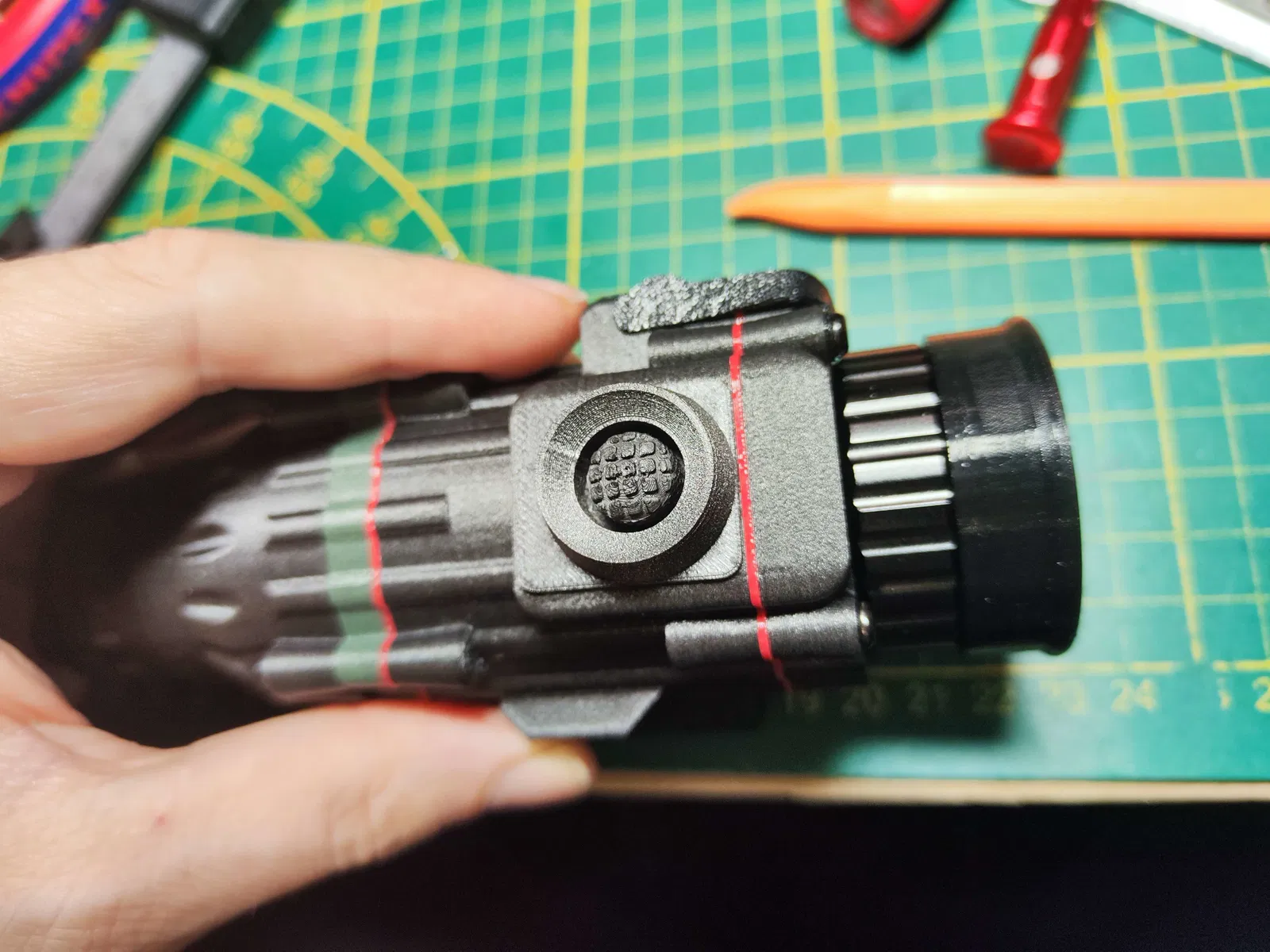

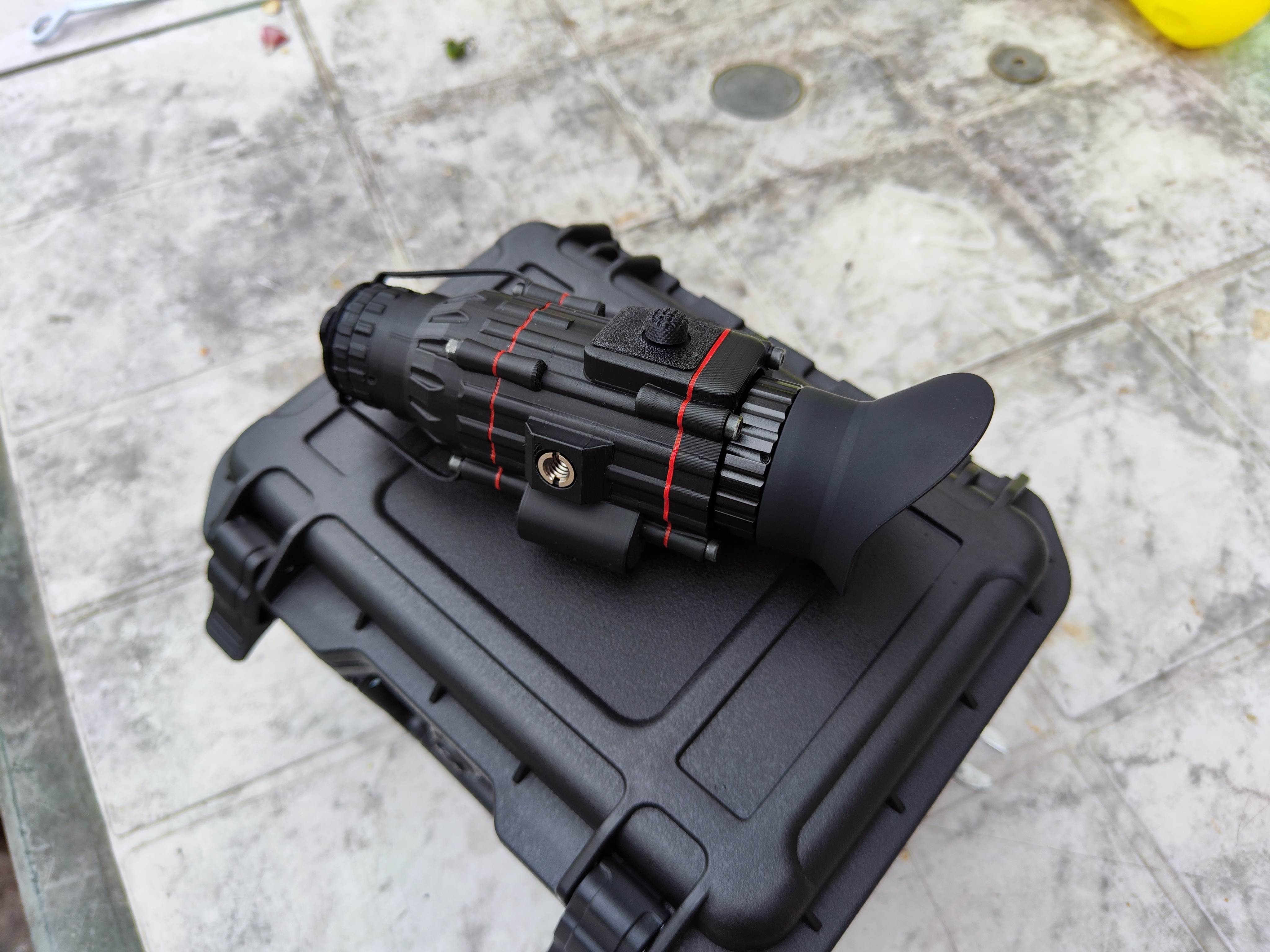

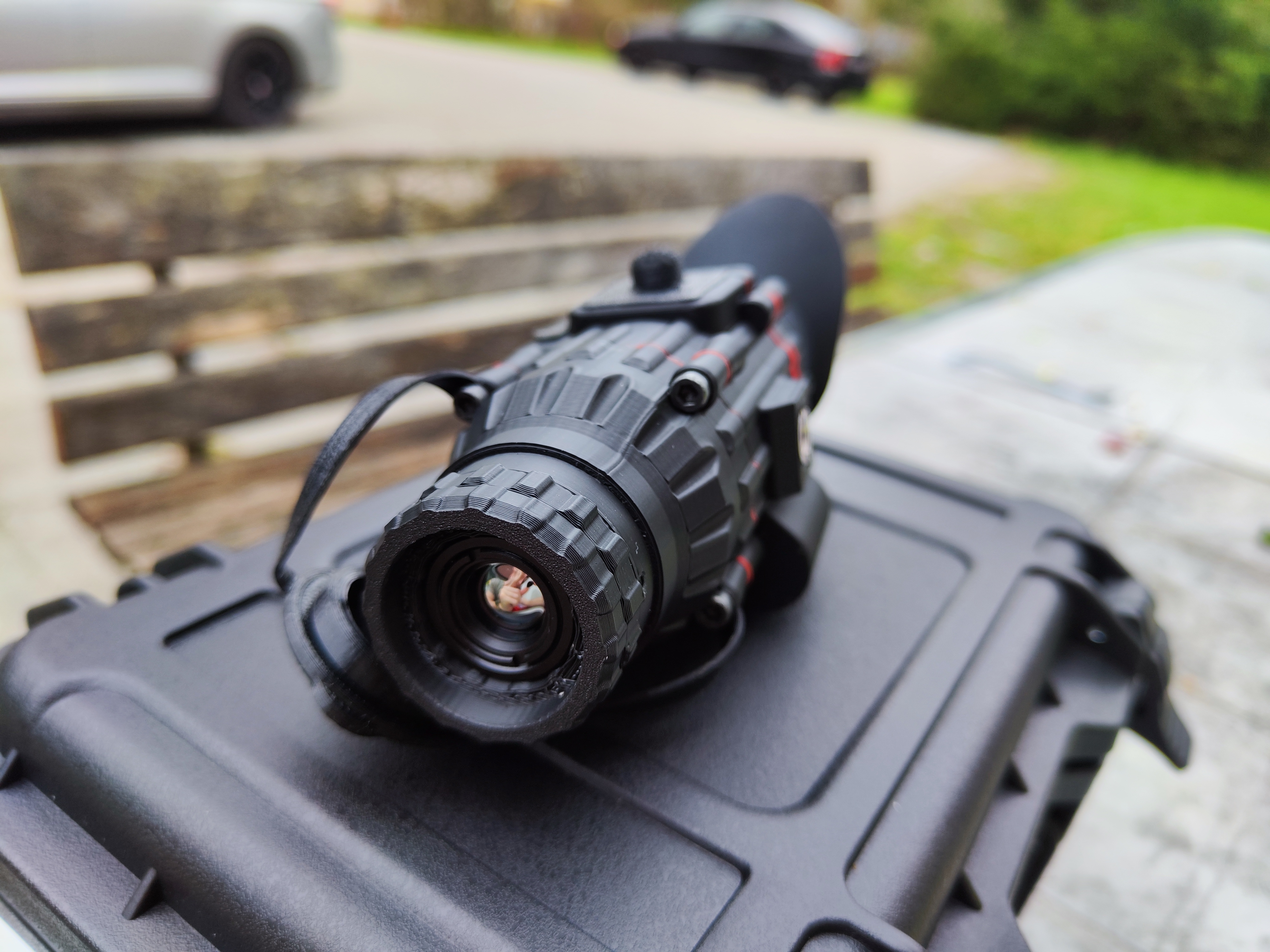

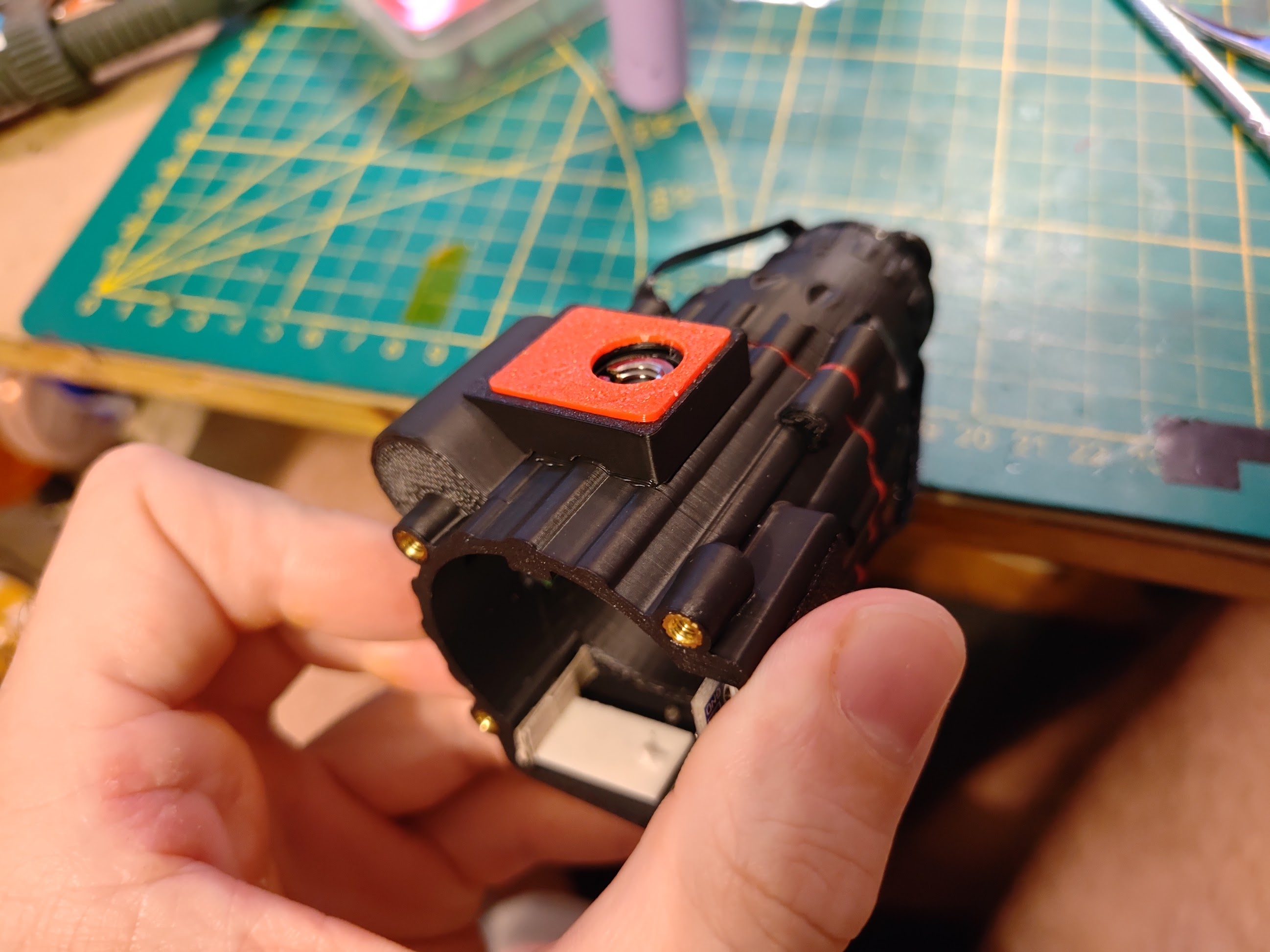

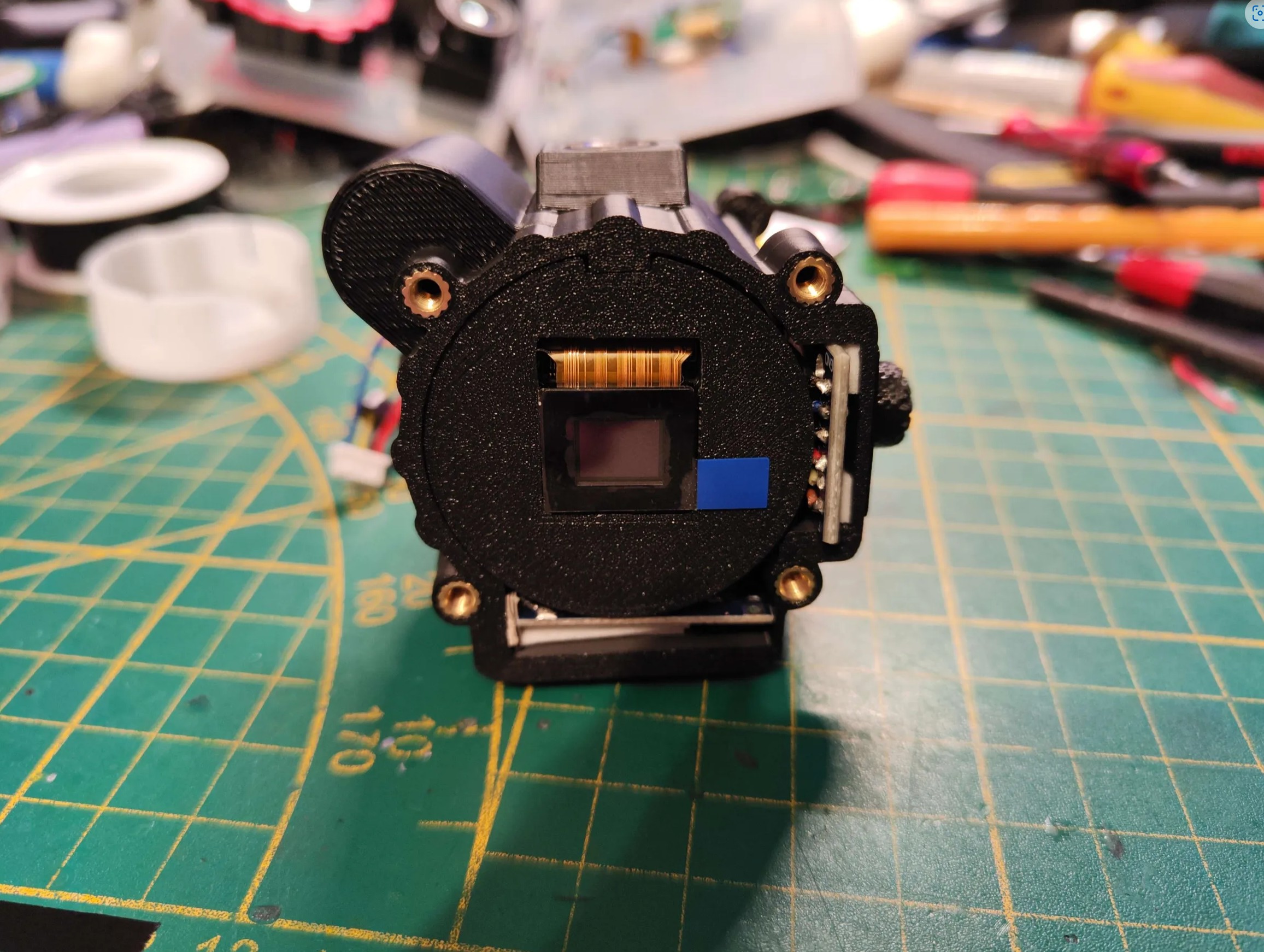

PVS "Nachtmahr" - Kính monocular nhìn đêm hồng ngoại, nhẹ, có DVR

Tham gia Discord PVS420 nơi bạn có thể tìm thấy sự phát triển đang diễn ra của PVS Nachtmahr và nhiều hơn nữa.

https://discord.gg/Ce9BJ2DK3j

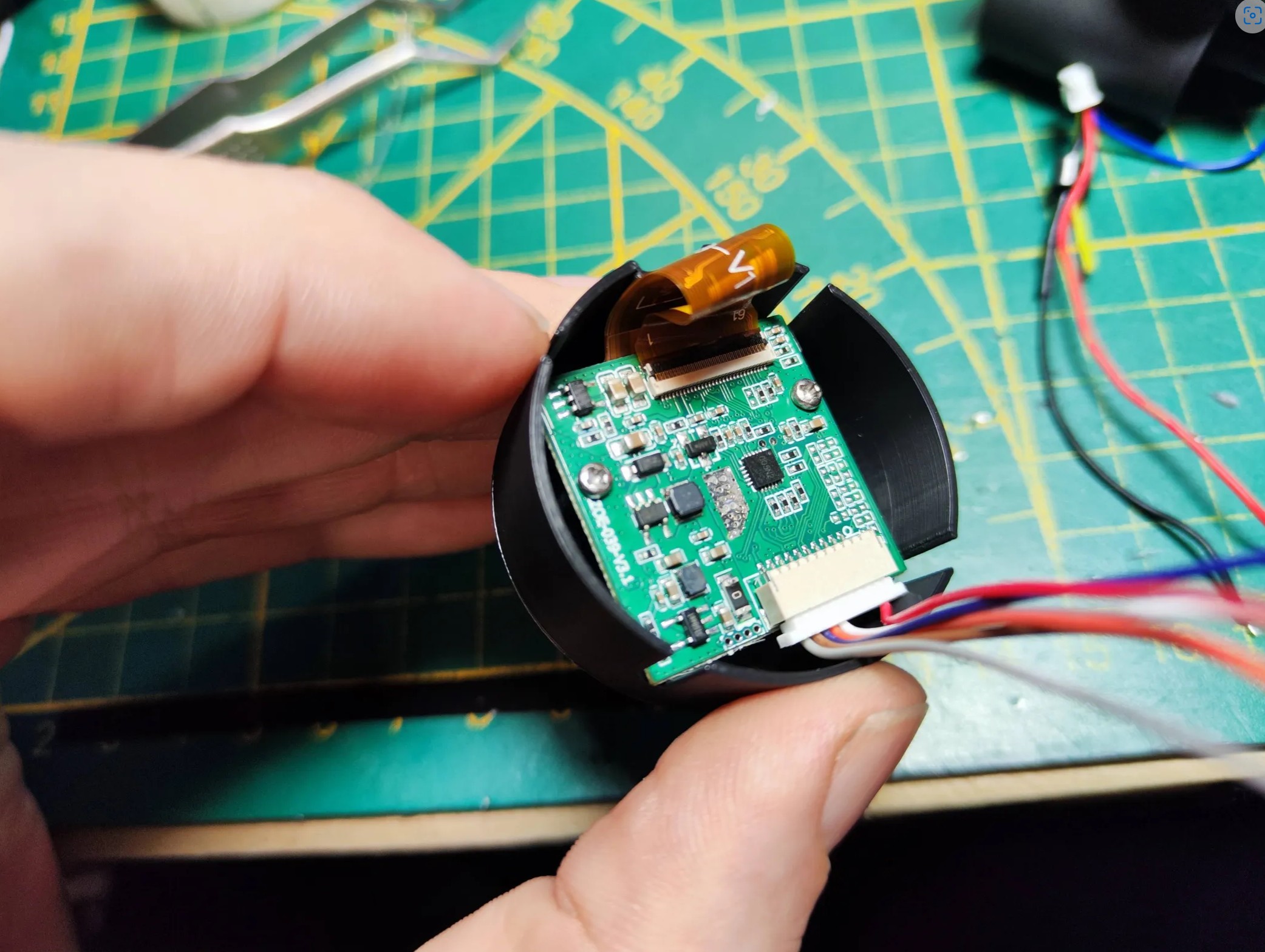

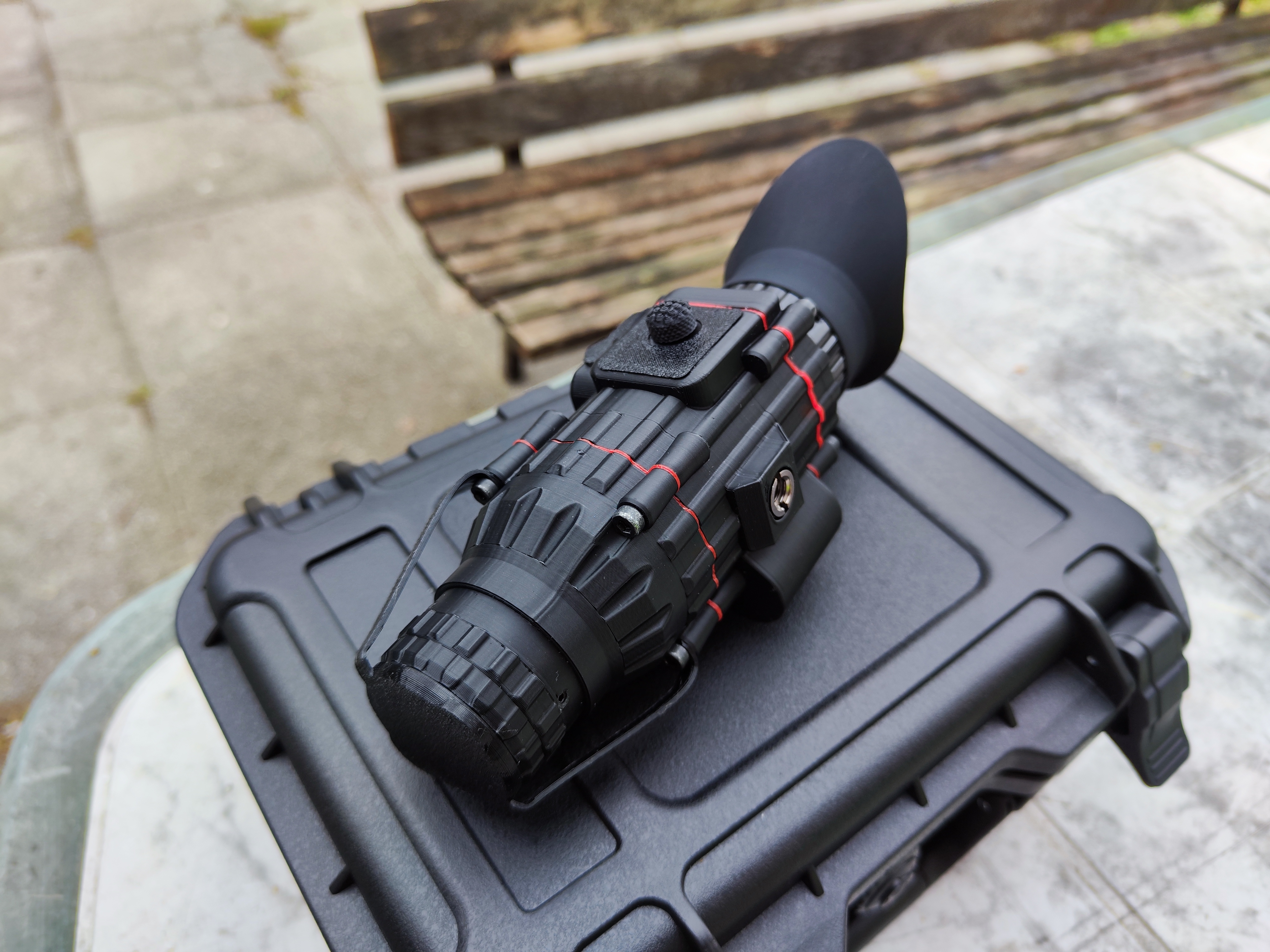

Lưu trữ nhận thức 1:1 bằng cách sử dụng camera nhiệt 640x512 x9 với màn hình 0,39" và ống kính NP18 + zoom kỹ thuật số 1.5x. Xem video ở cuối.

CẬP NHẬT 12.04.2025

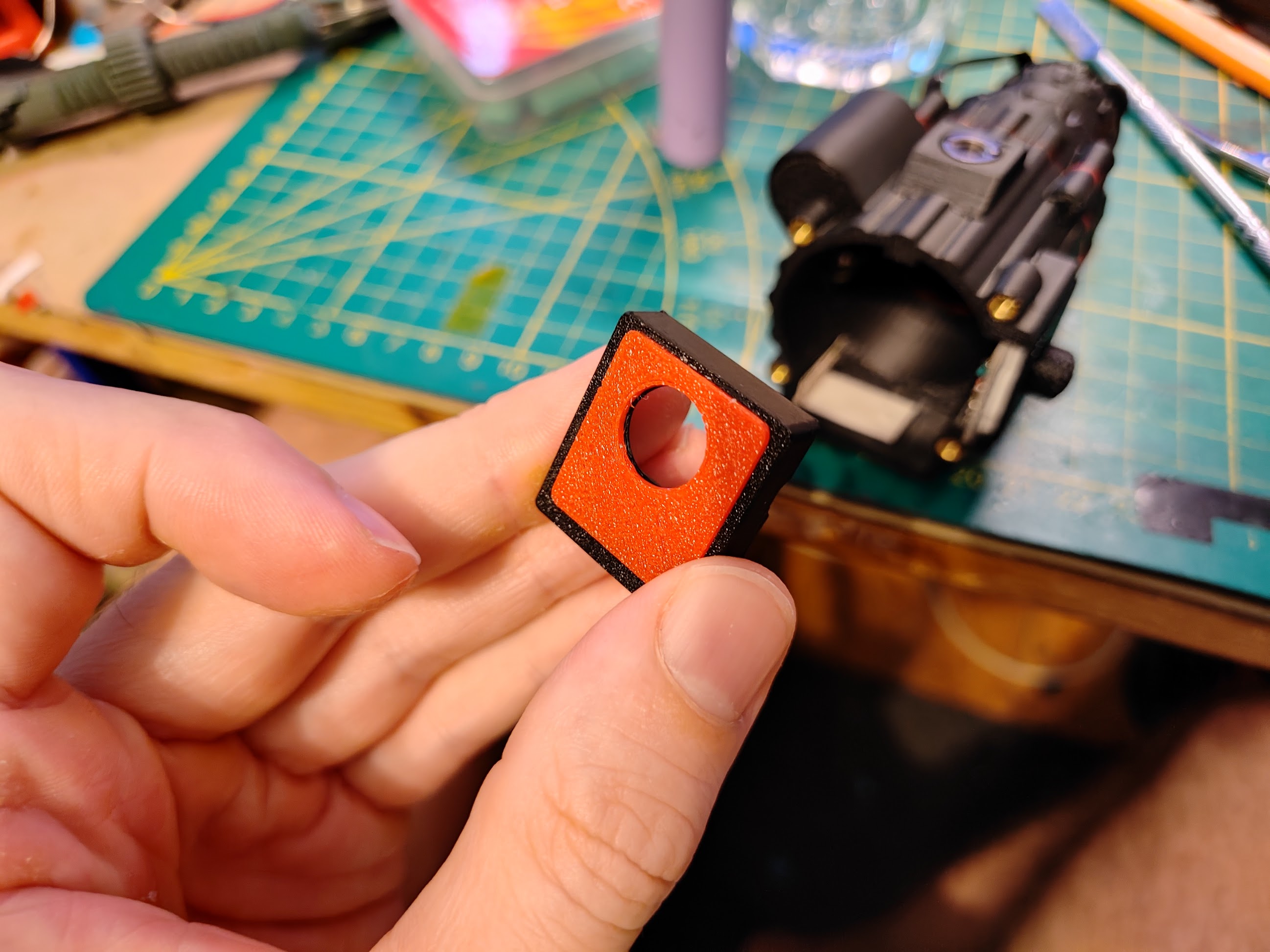

Đã thêm Khung màn hình cho Nachtmahr.

CẬP NHẬT 13.04.2025

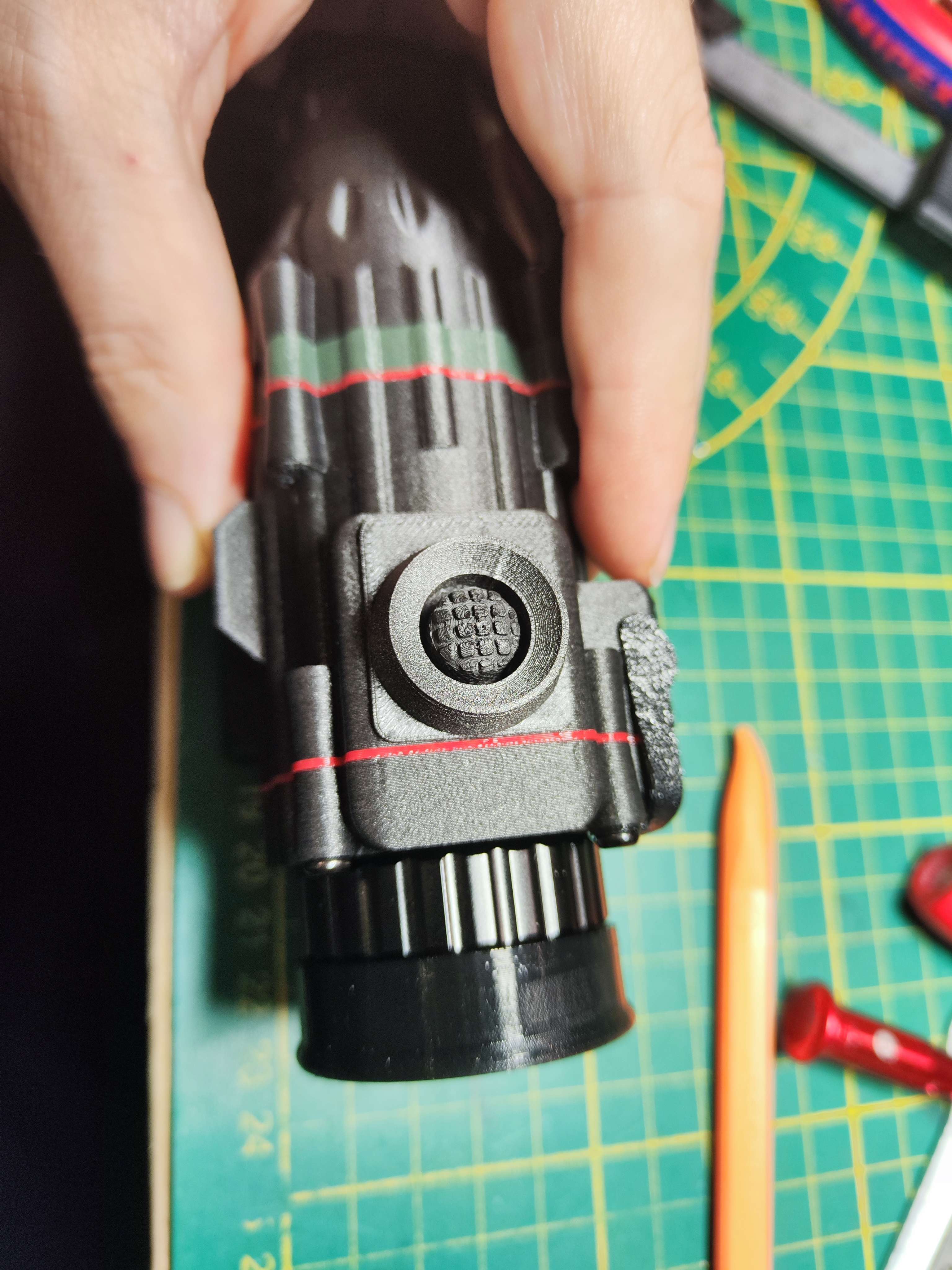

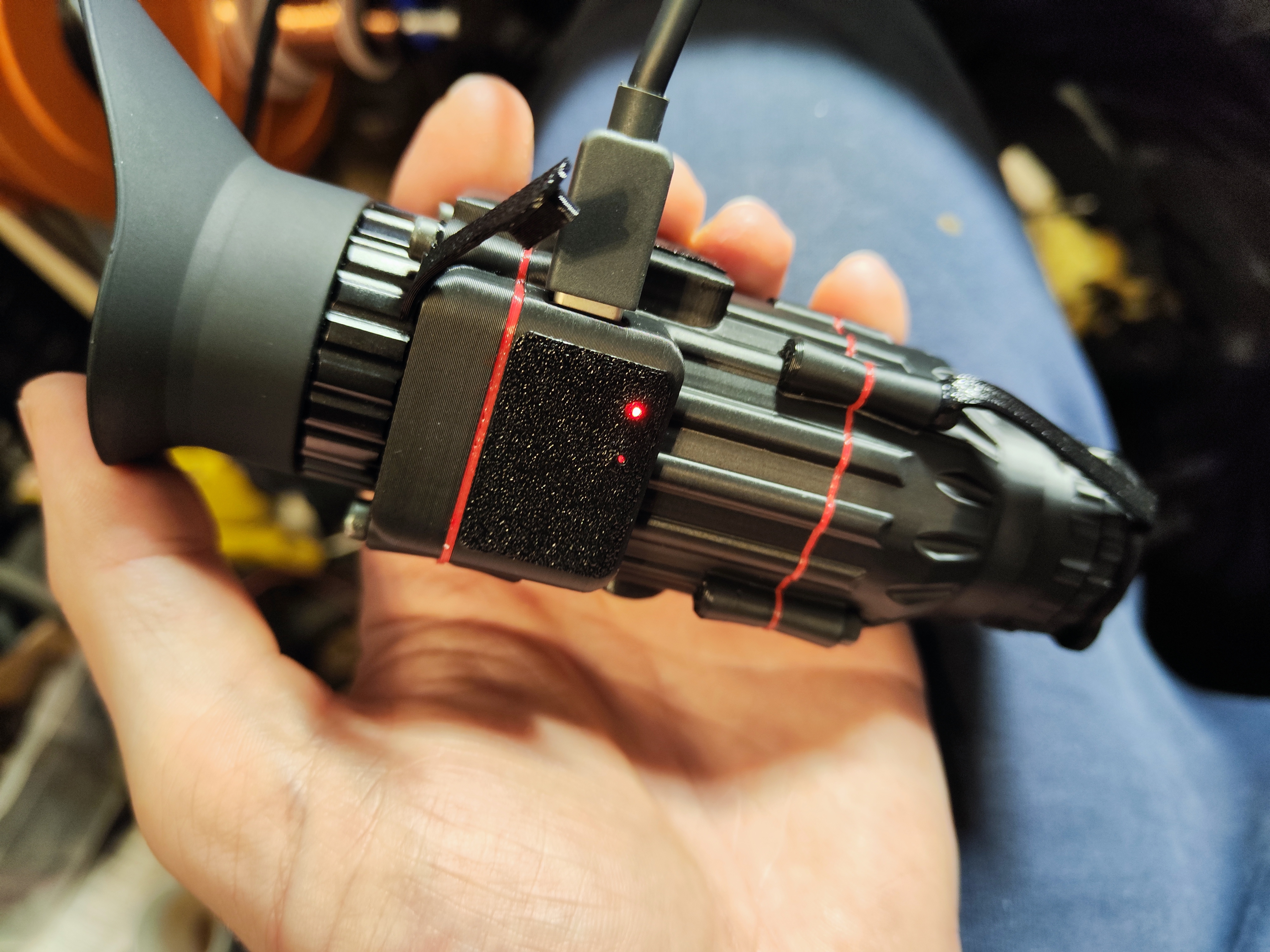

Đã thêm bảng mạch LED sạc USB và nắp che bụi cổng USB C.

CẬP NHẬT 14.04.2025

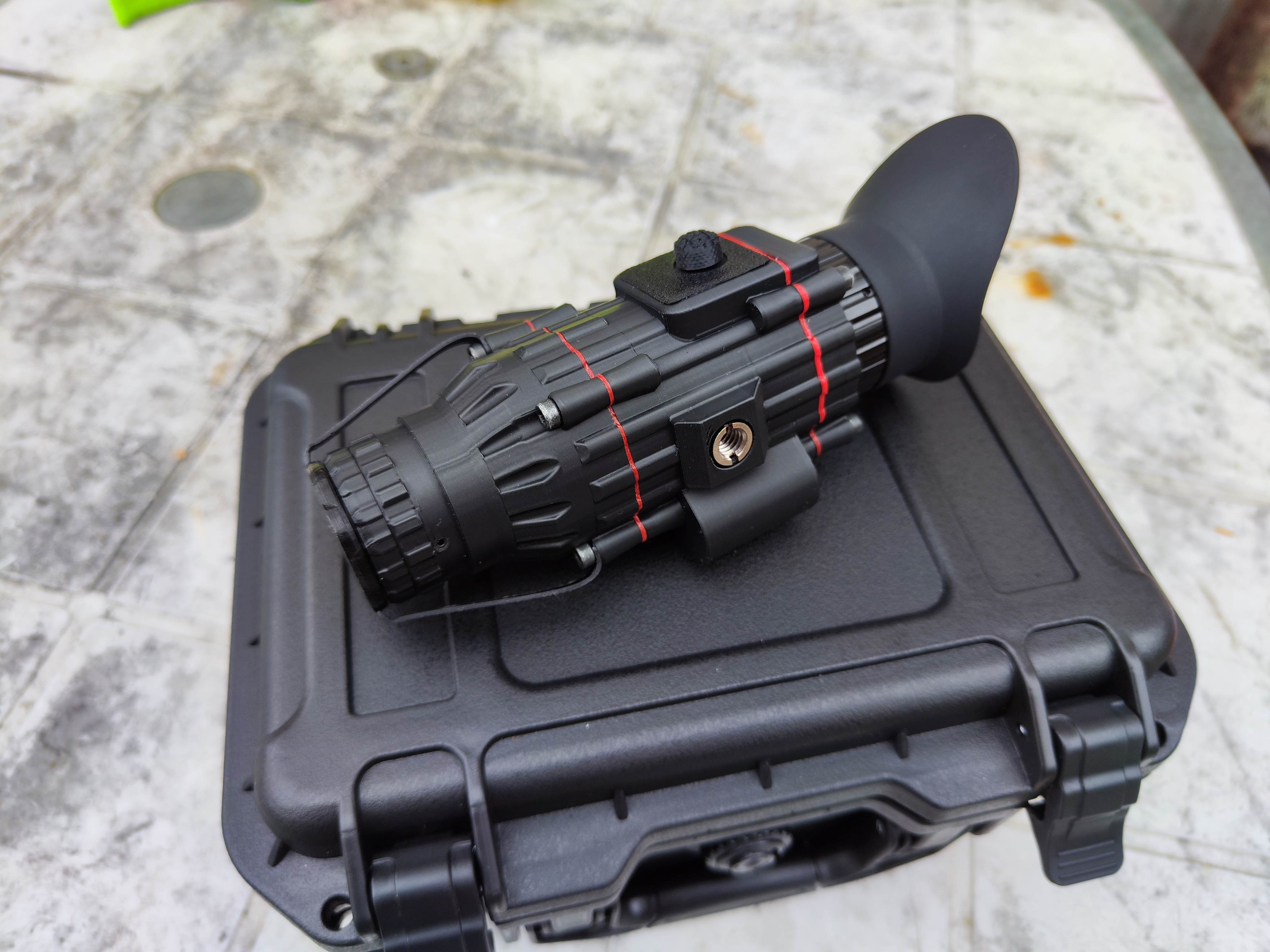

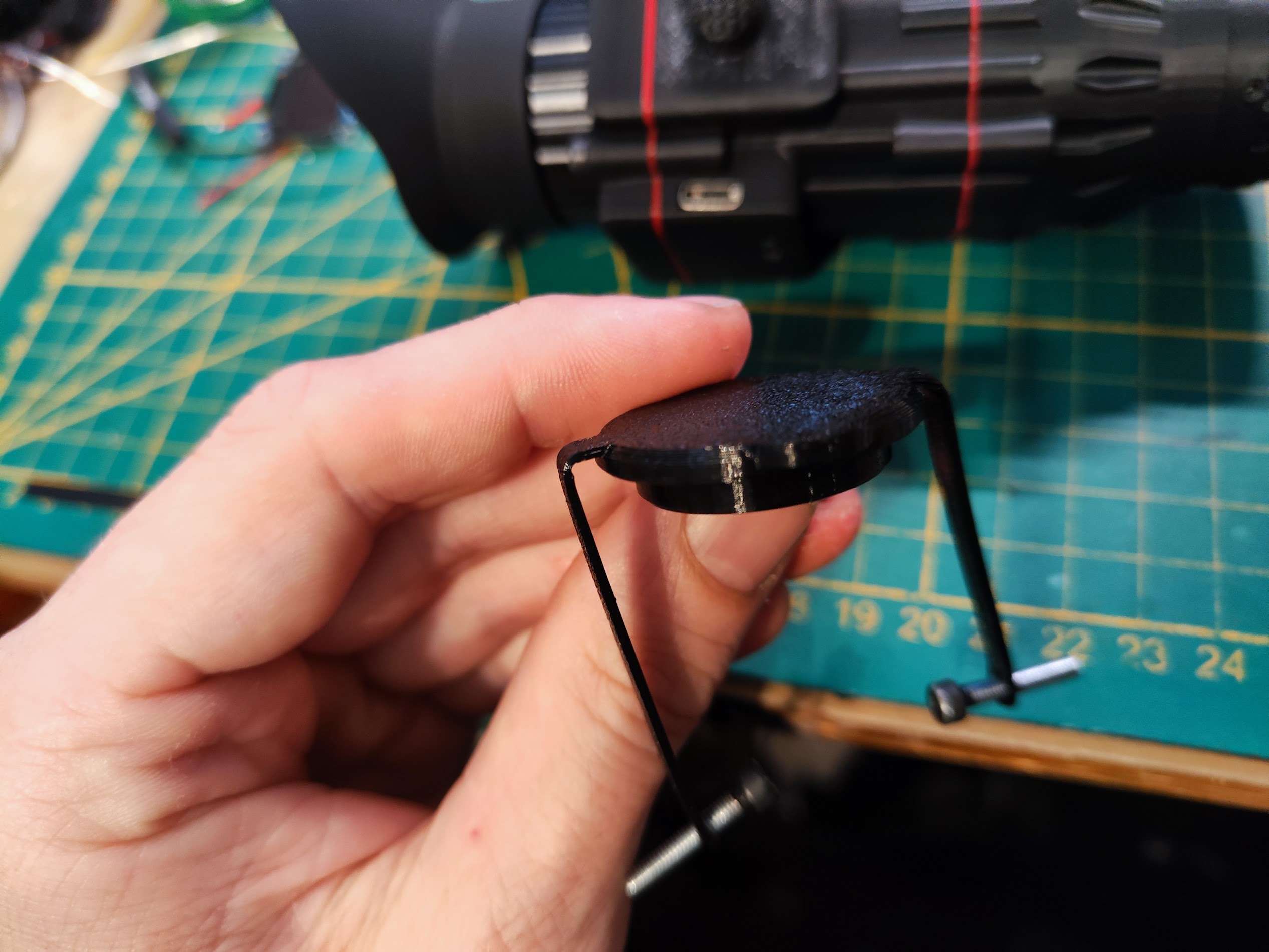

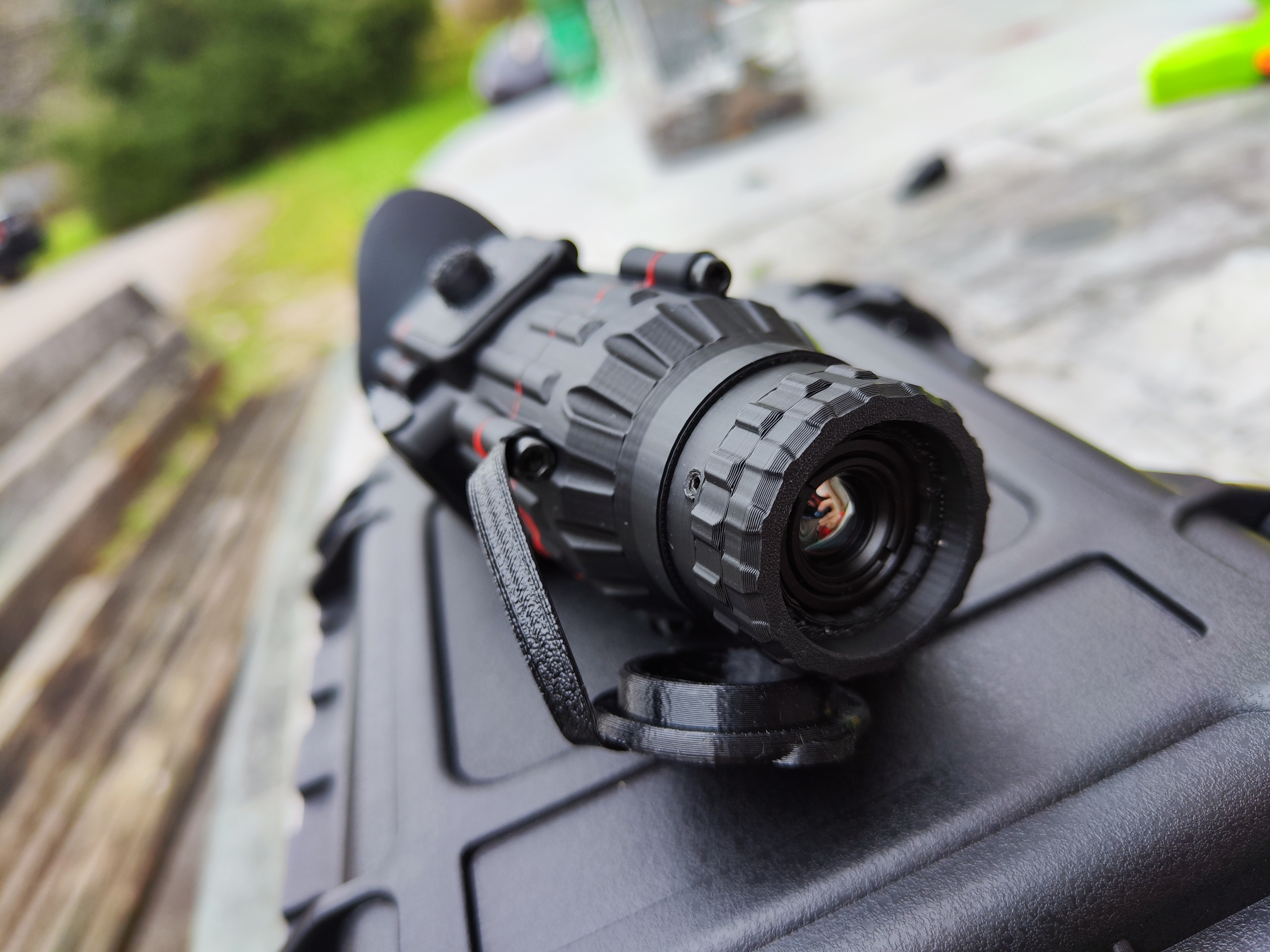

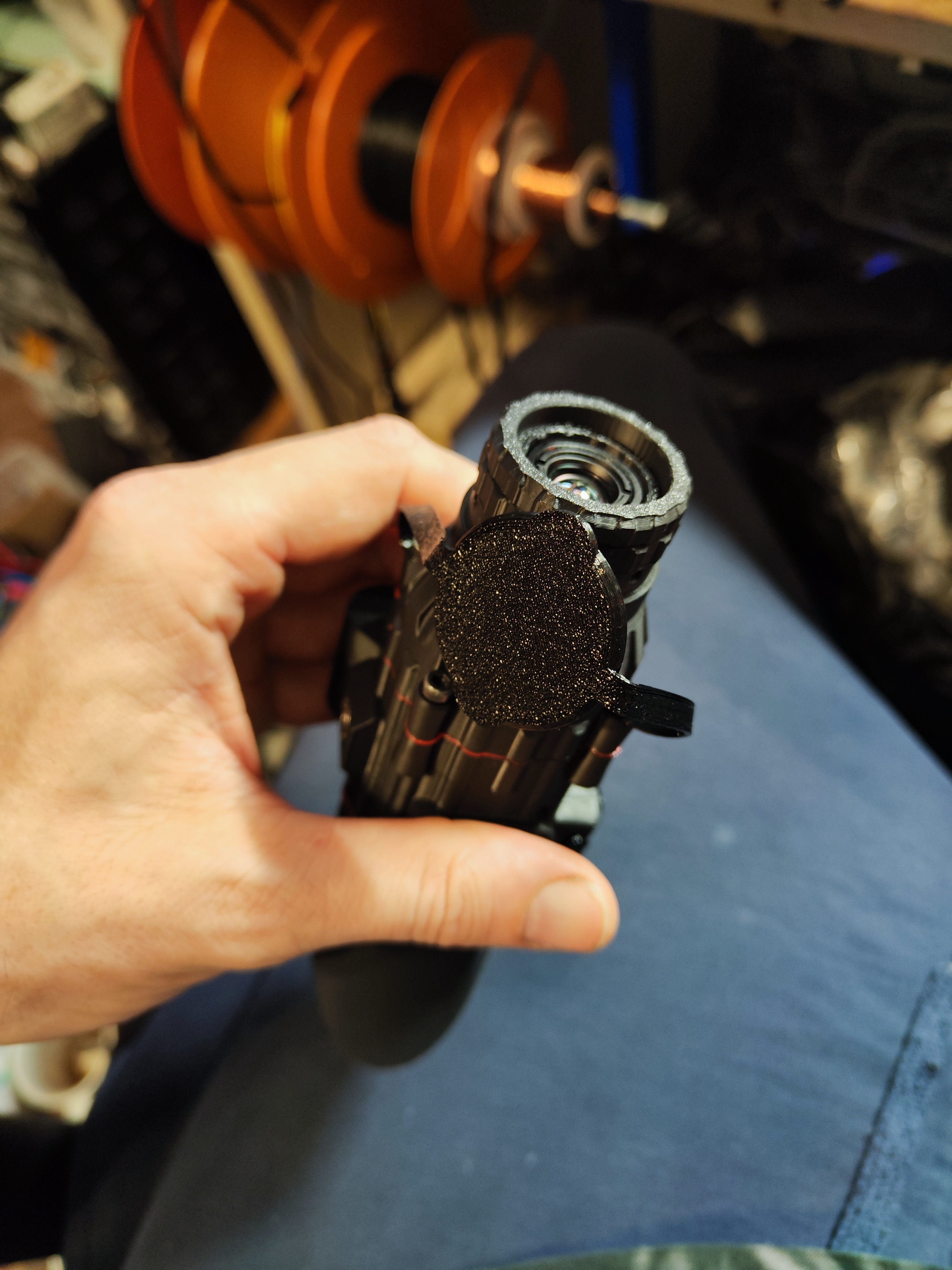

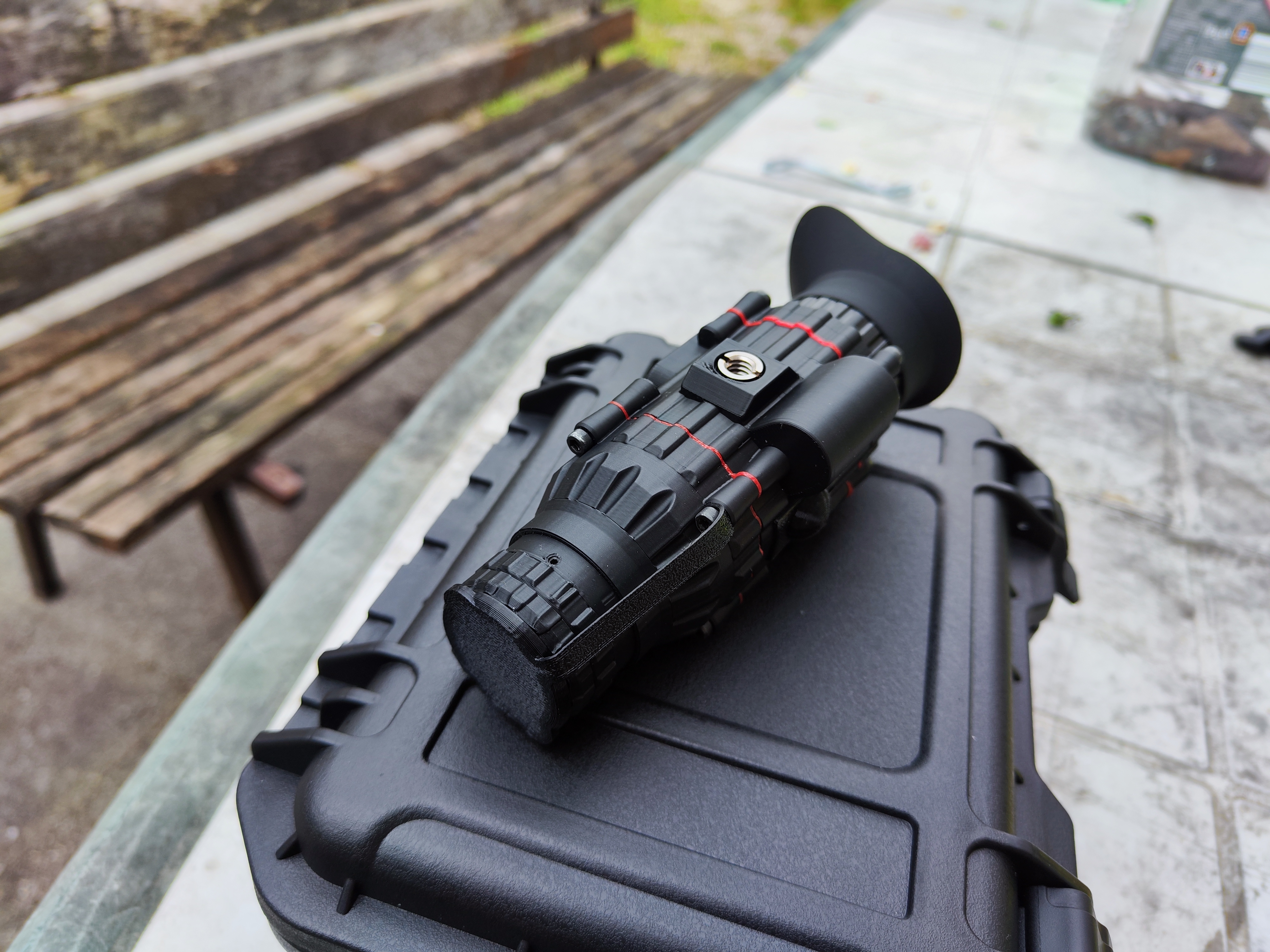

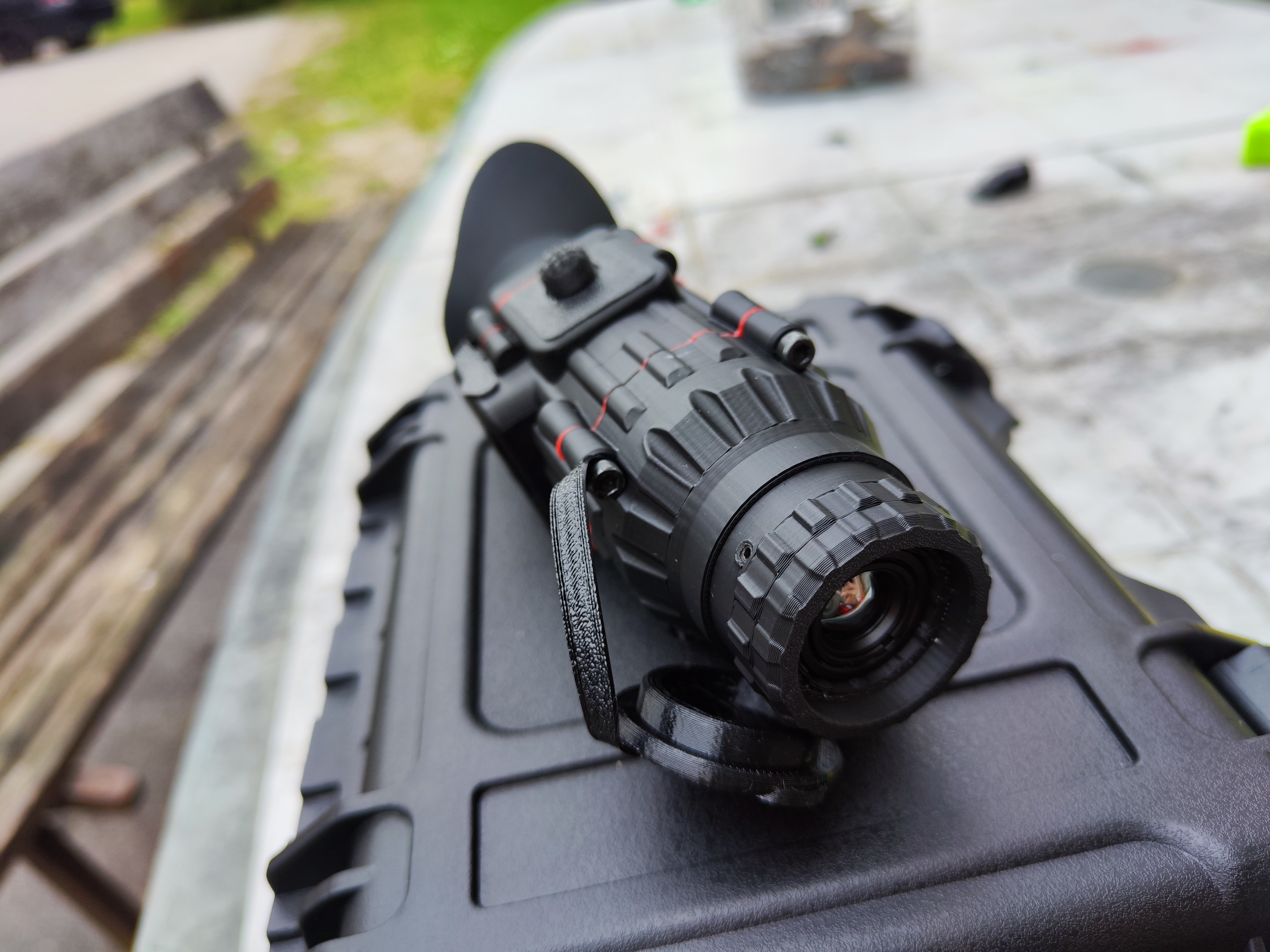

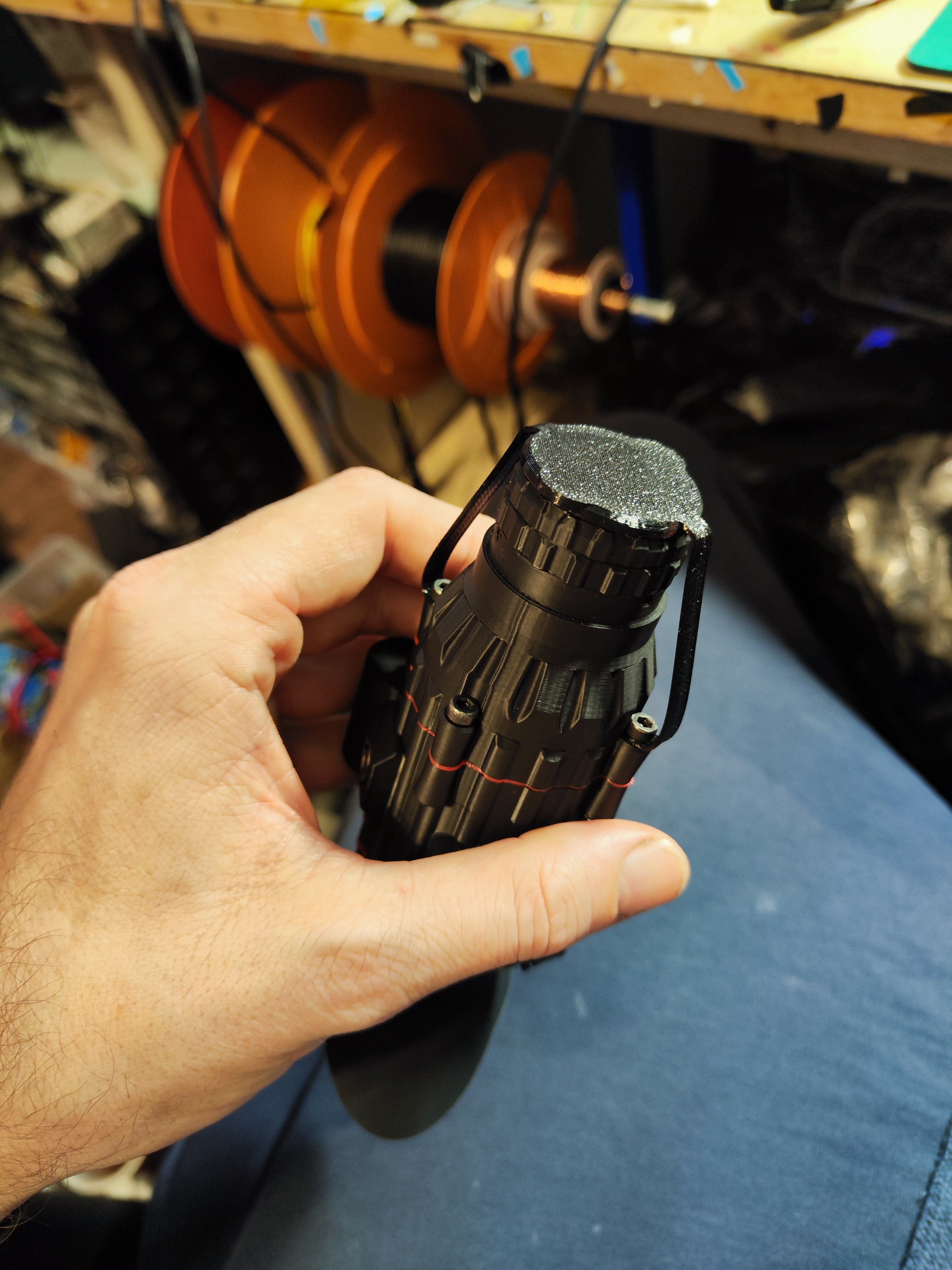

Đã thêm nắp ống kính TPU

CẬP NHẬT 16.04.2025

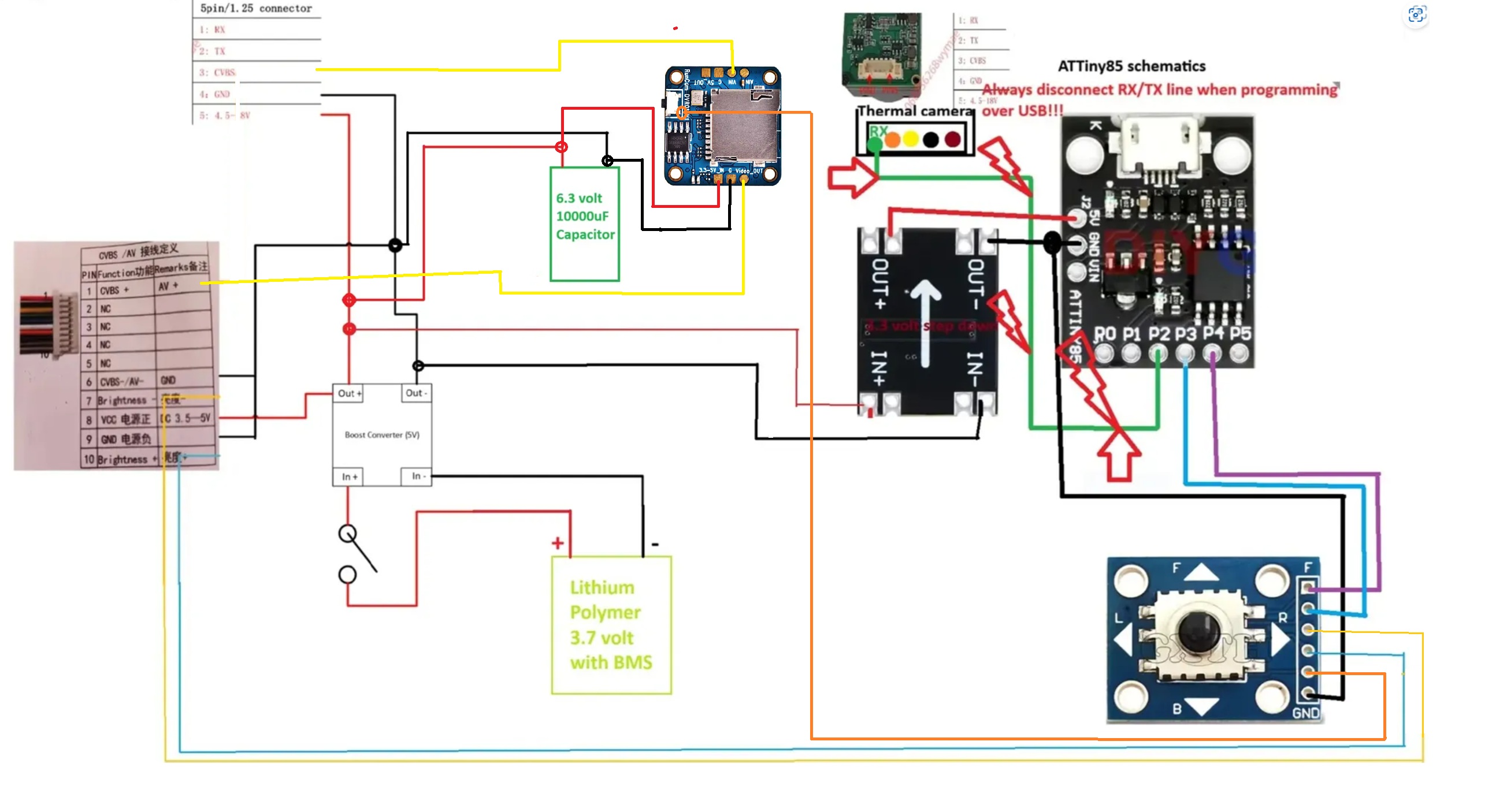

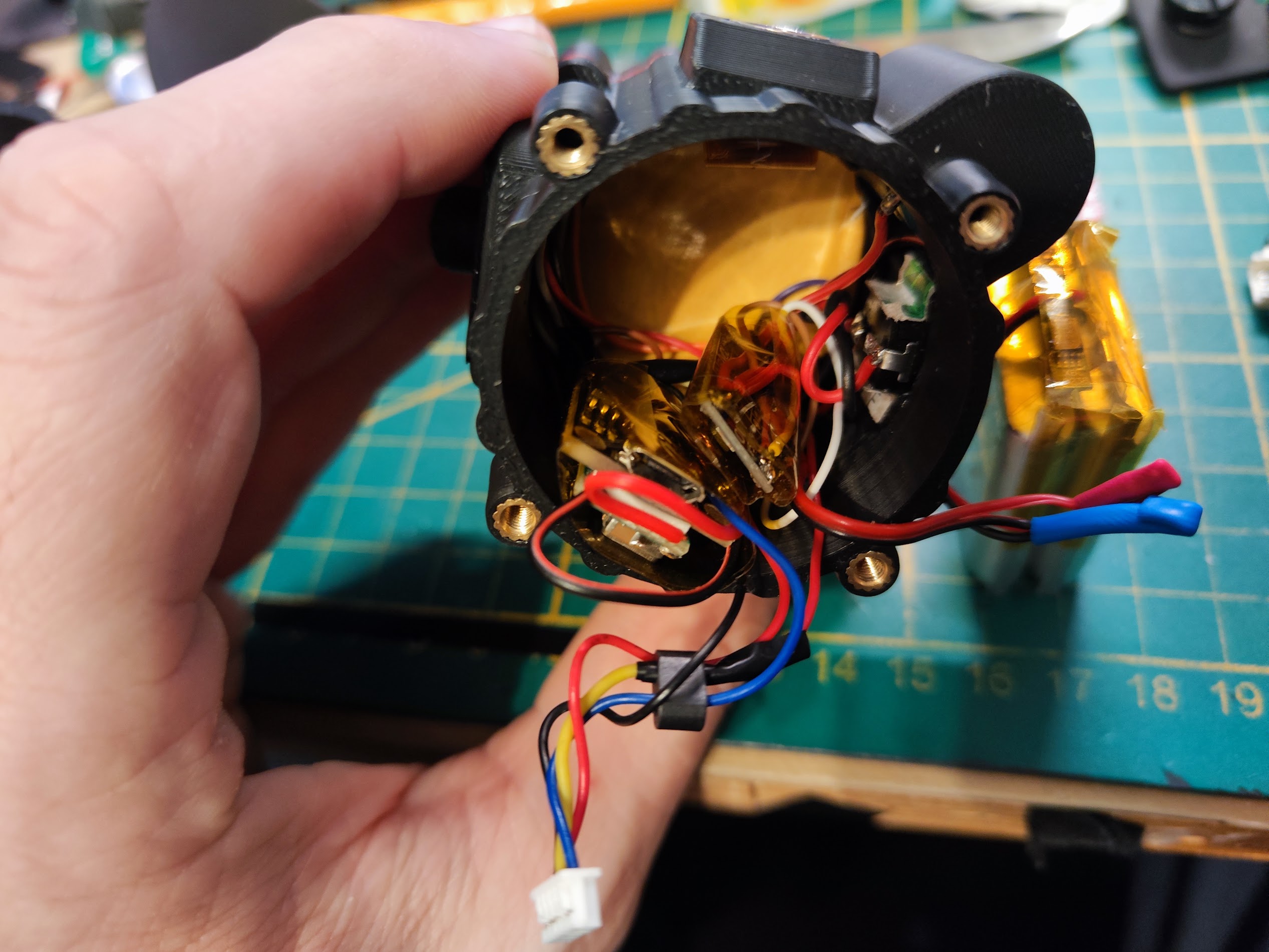

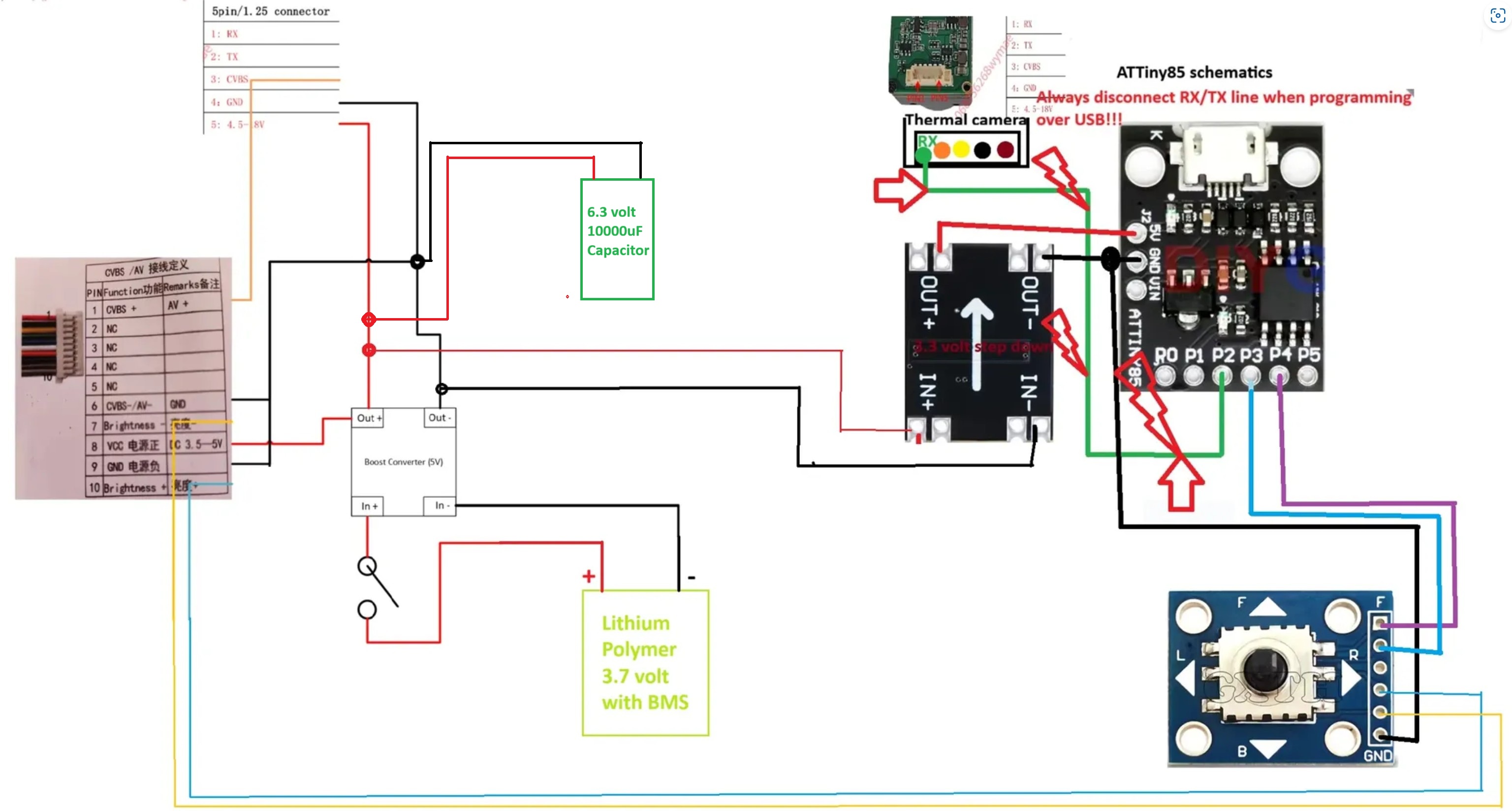

Đã thêm sơ đồ dây điện

CẬP NHẬT 30.04.2025

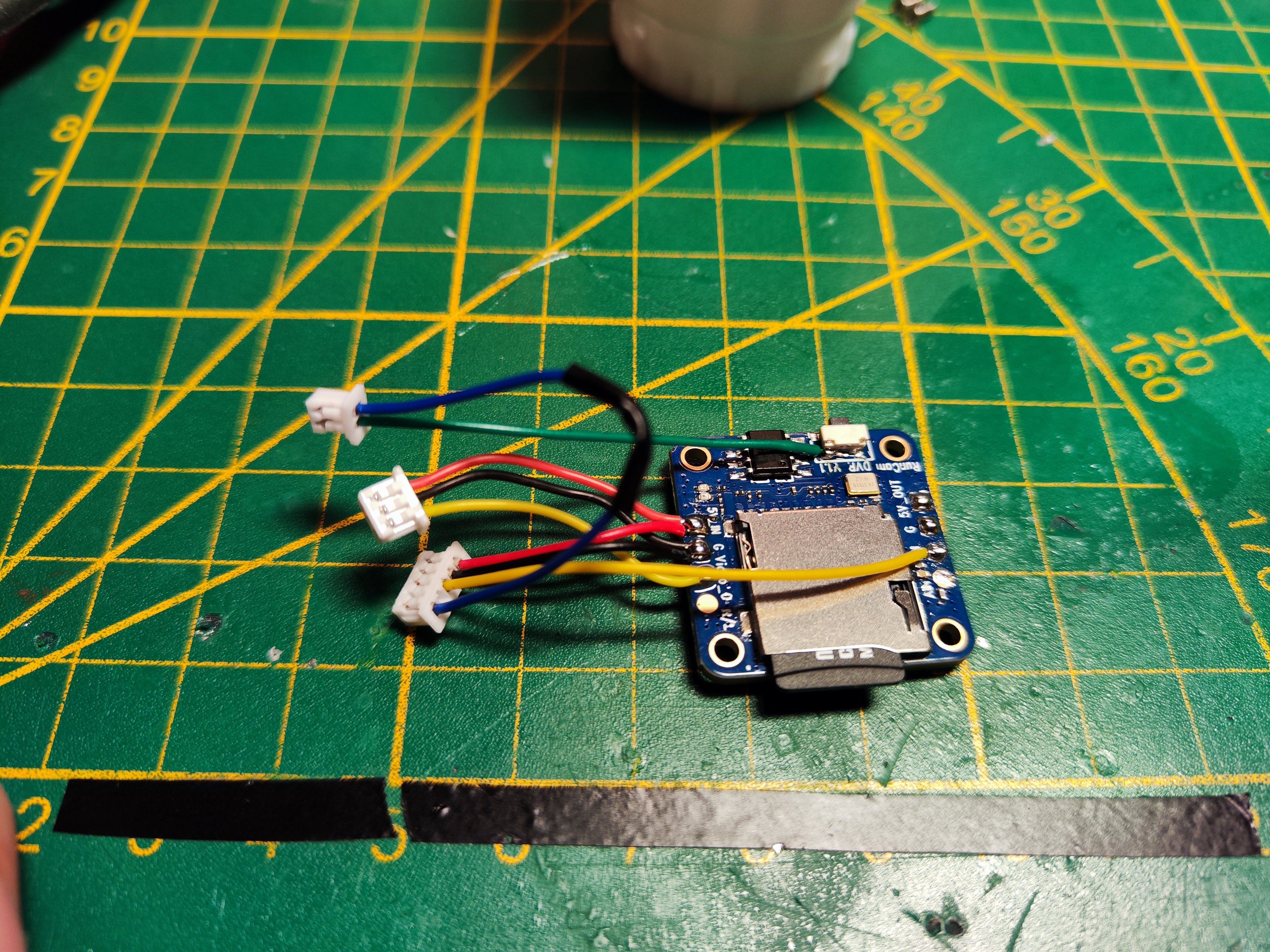

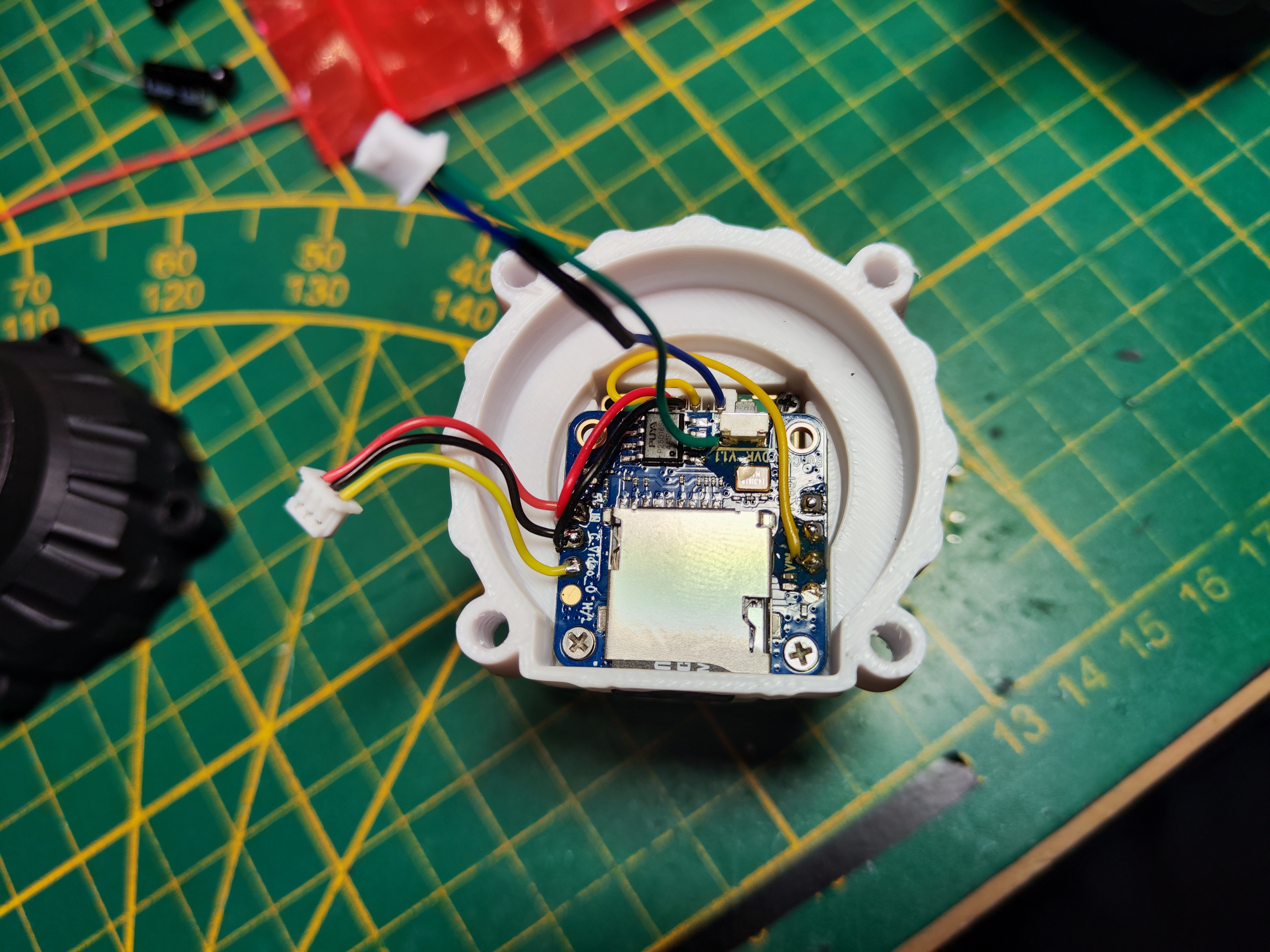

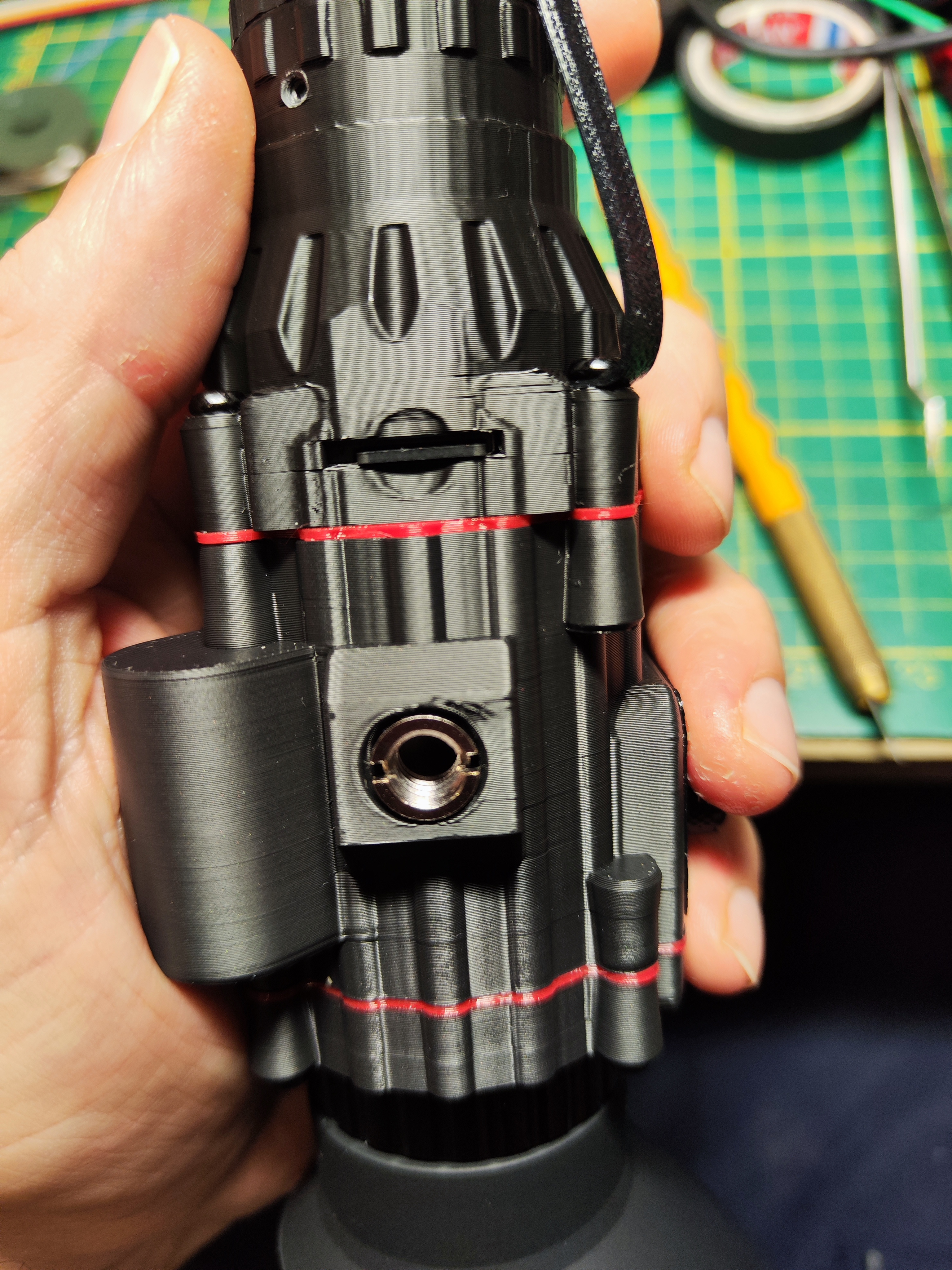

Đã thêm tùy chọn để thêm Runcam DVR để ghi lại cảnh quay trực tiếp trên thẻ nhớ micro SD.

CẬP NHẬT 08.05.2025

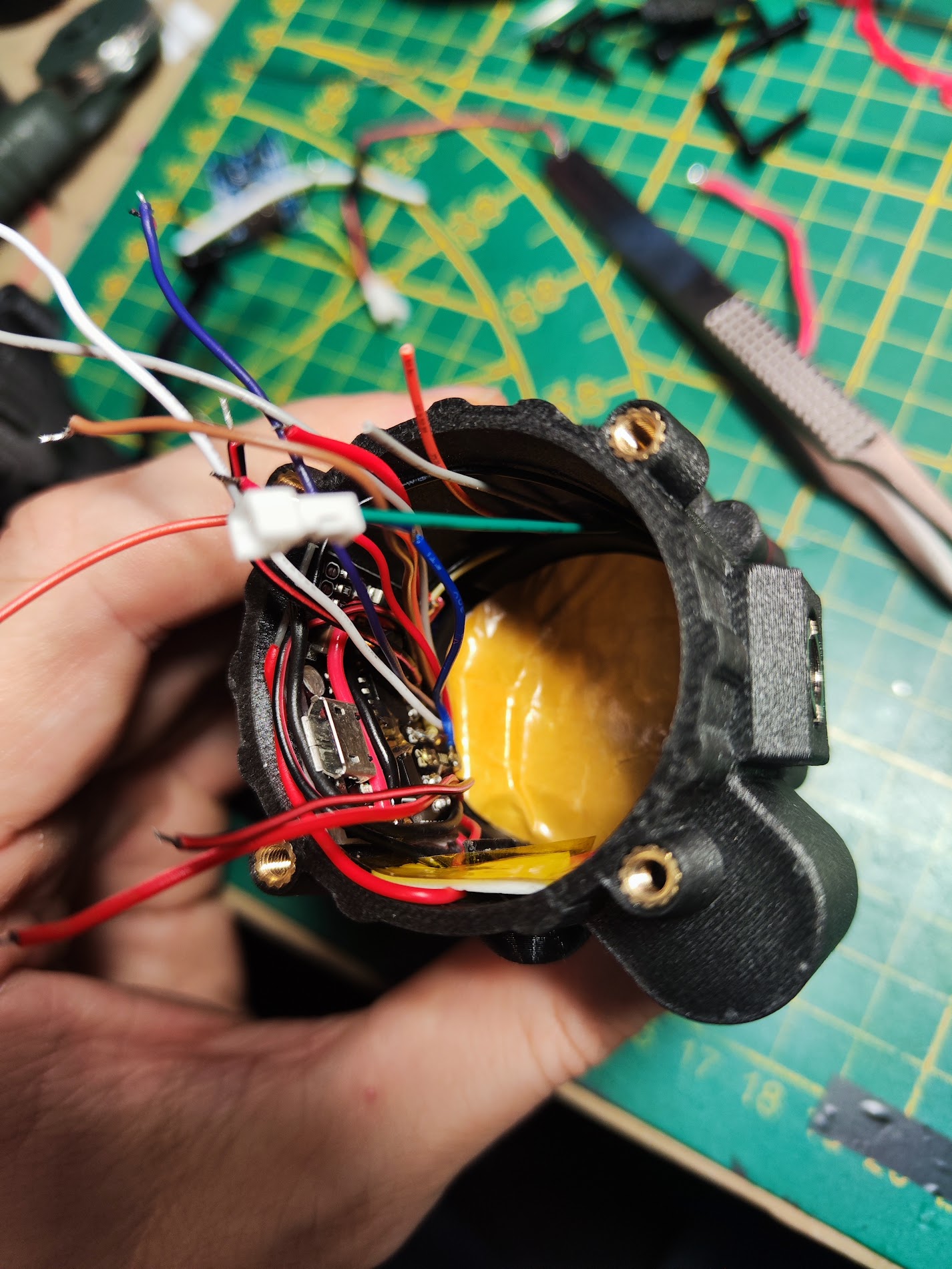

Đã thêm vòng đệm pin nếu sử dụng bo mạch Runcam DVR kết hợp với 3 cell lipo song song

CẬP NHẬT 16.05.2025

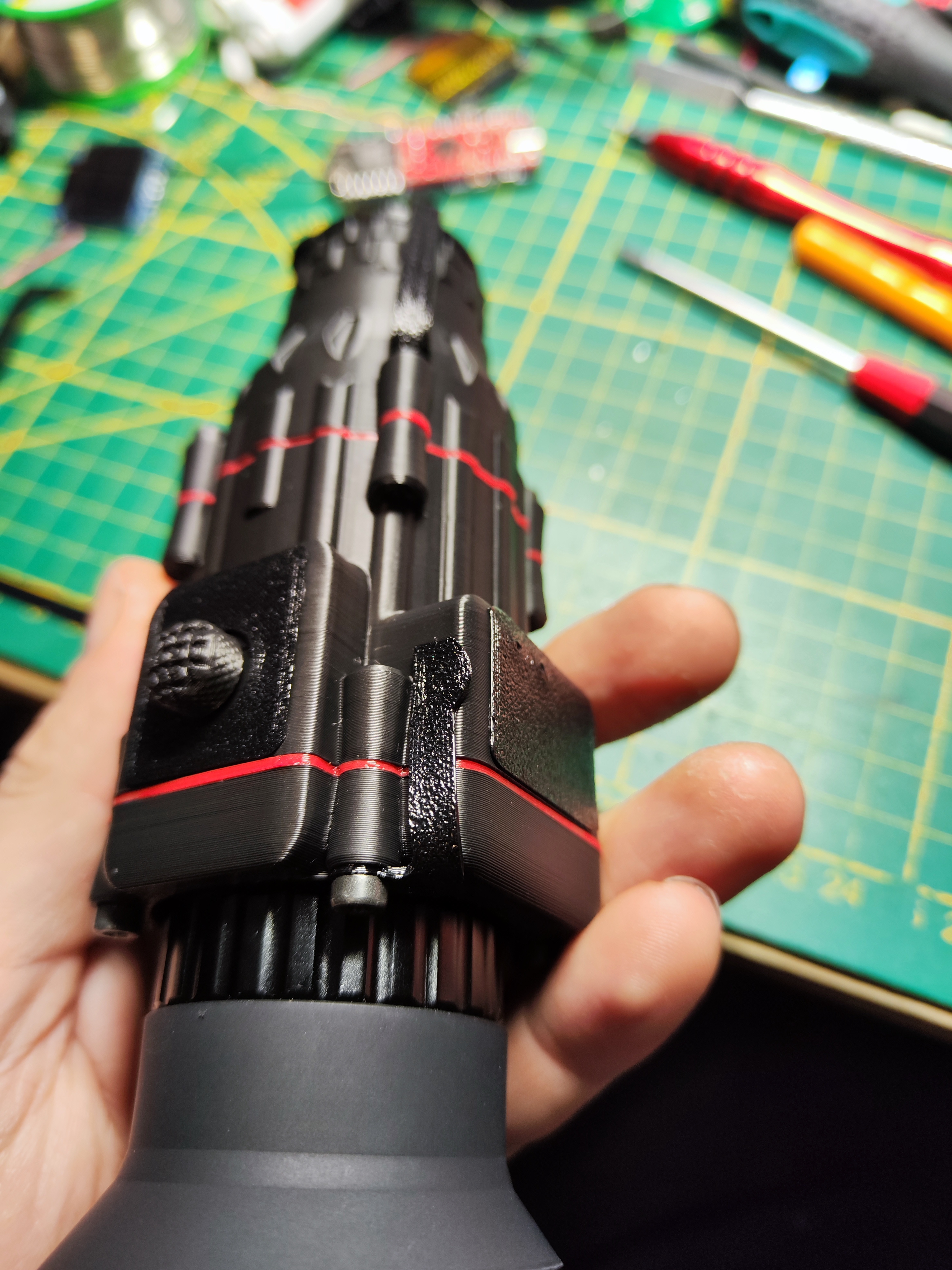

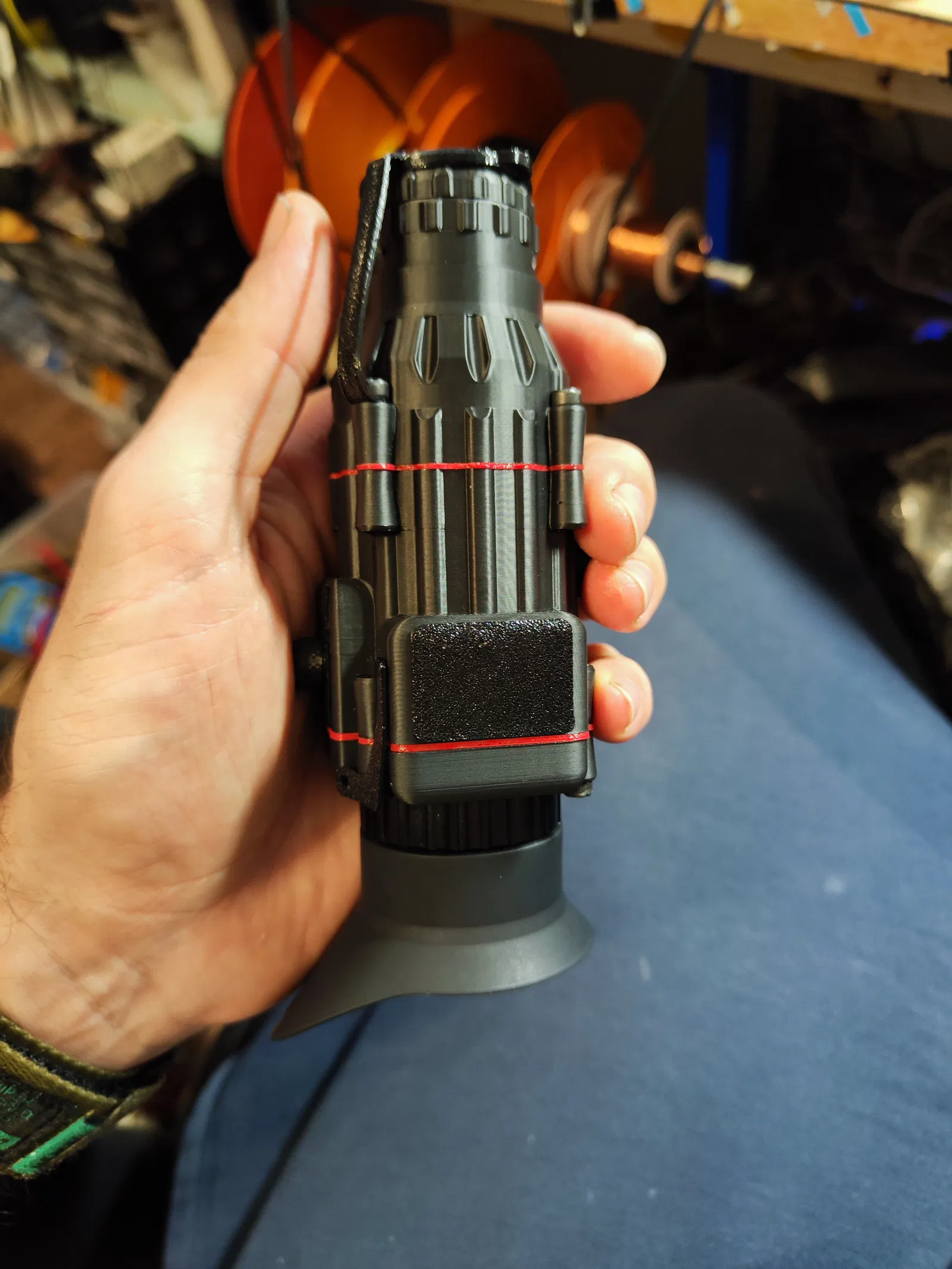

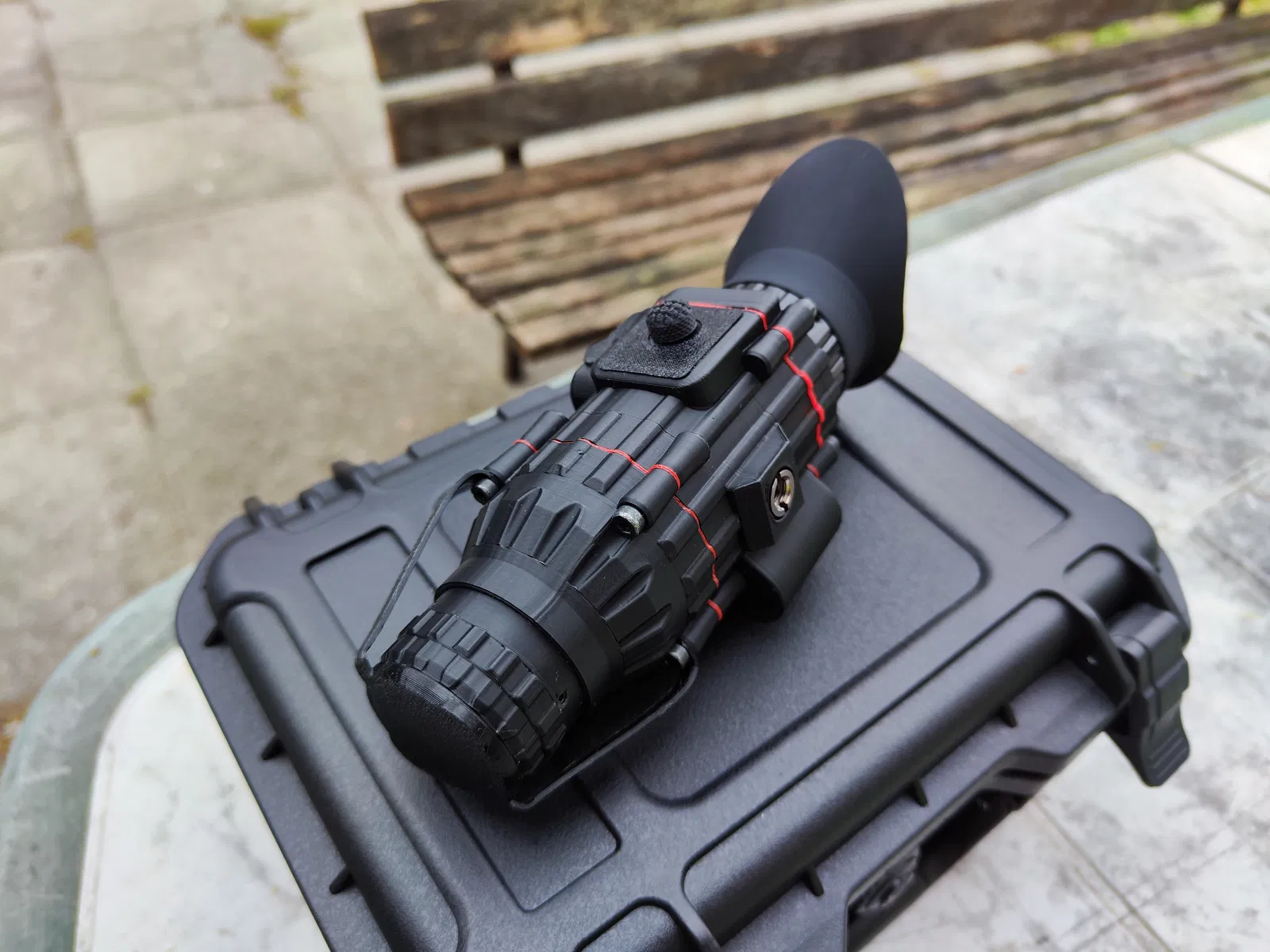

Đã xóa "thảm cần điều khiển" và thêm "khung cần điều khiển" để ngăn chặn các lần nhấn nút cần điều khiển vô tình liên tục bằng cách tạo ra một chỗ lõm dễ tiếp cận.

CẬP NHẬT 23.08.2025

Đã thêm tùy chọn ESP32 (thay thế cho Attiny85)

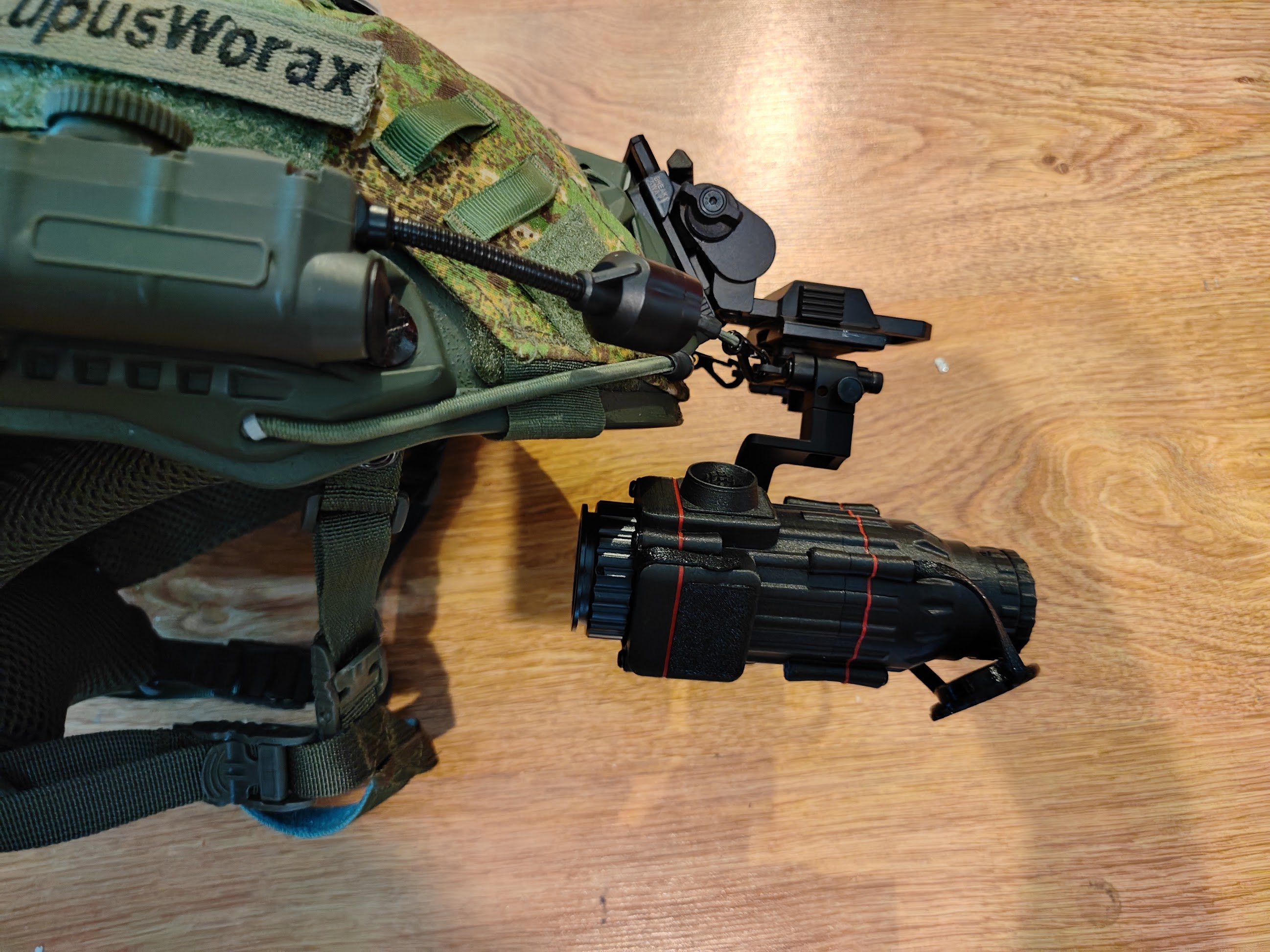

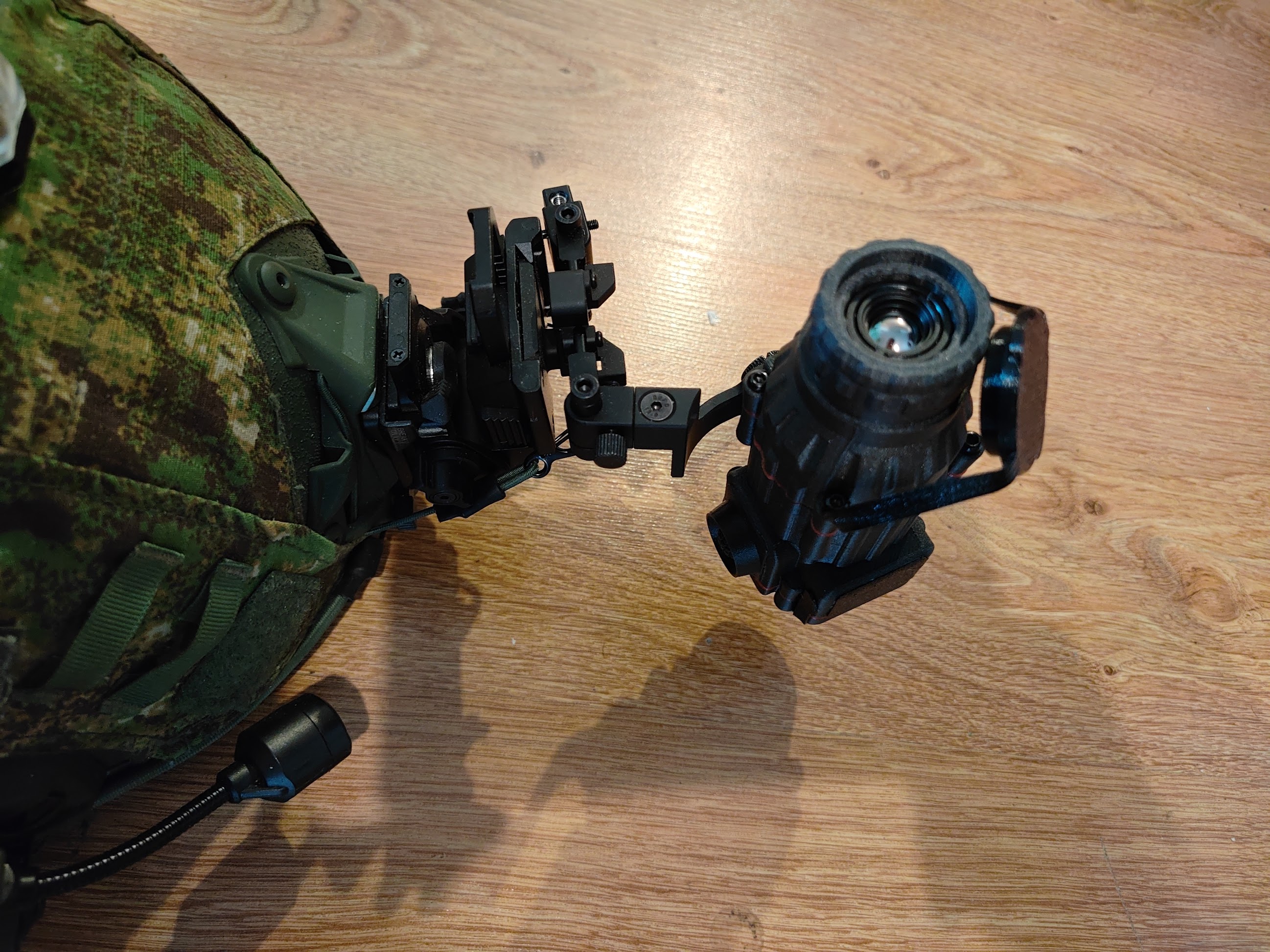

Đã thêm bộ chuyển đổi ma sát cho các cánh tay gắn trên mũ bảo hiểm để bám tốt hơn trên bề mặt lớn hơn.

Danh sách bộ phận:

Hai liên kết máy ảnh sau đây là liên kết liên kết. Chúng không tốn thêm chi phí cho bạn, nhưng chúng giúp hỗ trợ dự án và sự phát triển liên tục của nó. Điều này cho phép tôi thu hồi một phần nhỏ chi phí đồng thời tiếp tục cung cấp mọi thứ miễn phí.

https://s.click.aliexpress.com/e/ ovel6s0V

hoặc tại đây

https://s.click.aliexpress.com/e/_ontNcM5

Tụ điện đệm: 6.3V10000UF 2PCS Tụ nhôm ESR thấp Hochfrequenz-Aluminiumkondensator 10V 16V 25V 35V 50V 400V 100UF 220UF 330UF 470UF 680UF 1000UF 1500UF 2200UF 3300UF - AliExpress 502

Ống kính NP18 18x: TOÀN BỘ ống kính chứ KHÔNG chỉ lõi!! Ống kính kỹ thuật số NP18, máy ảnh nhiệt, ống nhòm, trường nhìn rộng, màn hình 18 x 0,39–0,5 có nắp bảo vệ - AliExpress 502

Bộ tăng áp điện áp: BỎ A, B tiếp xúc để đặt thành 5 volt! 1/5 chiếc Mô-đun Boost đa chức năng Mini Step Up Board 5V 8V 9V 12V Màn hình LED Tự làm Mô-đun điện áp 3,7V pin lithium - AliExpress 502

Công tắc nguồn chính: 10PCS 12*8MM DC 30V 1A Công tắc nút nhấn Mini Bật Tắt cho đèn pin 1208YD Tự khóa - AliExpress 13

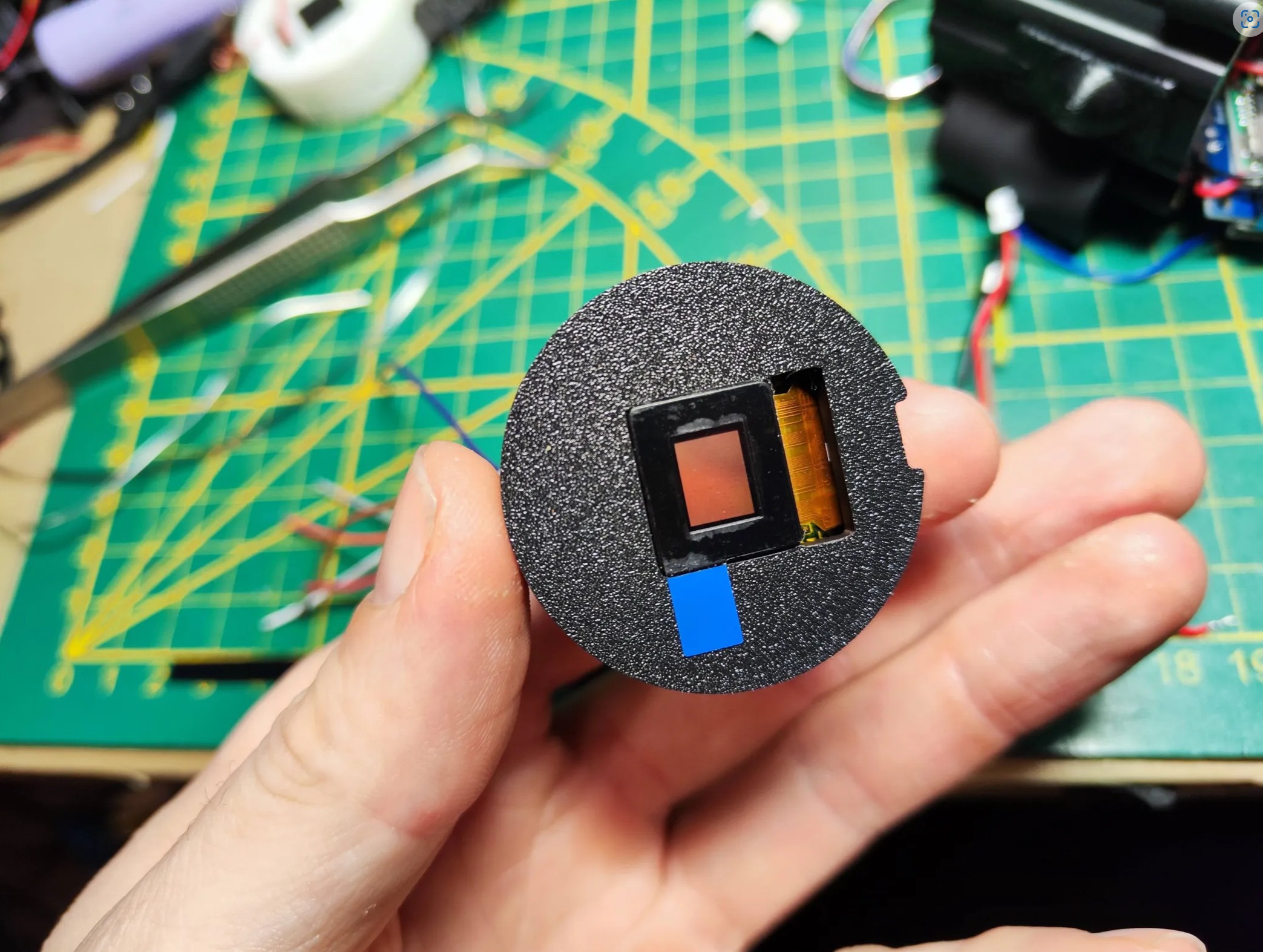

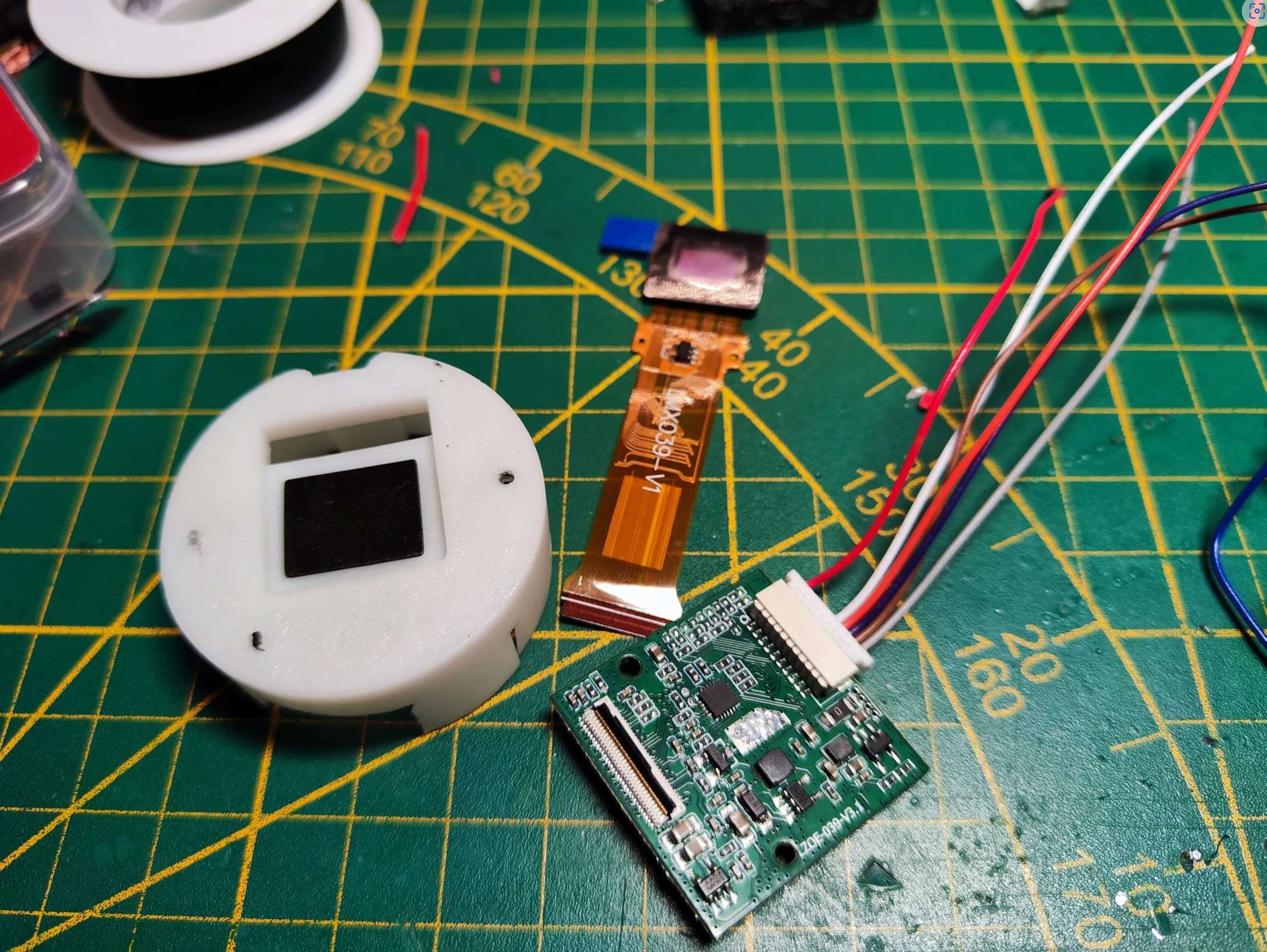

Màn hình 0,39": Loại 4 hoặc Loại 5 tùy thuộc vào việc bạn có muốn thêm 2 bộ lọc màu hay không: Kính ngắm màn hình mini kính thiên văn nhìn đêm bằng ảnh nhiệt - AliExpress 1420

liên kết màn hình thay thế: Màn hình OLED 0,39 inch Kính ngắm cho Drone FPV Nhiếp ảnh trên không 1024*768 Micro AV HDMI Thiết bị nhìn đêm ảnh nhiệt - AliExpress 502

Cần điều khiển chuyển hướng: 1/5/10 chiếc Mô-đun phím điều hướng năm chiều Bàn phím độc lập Công tắc nút 5D Joystick Vi điều khiển - AliExpress 1420

ESP32 (thay cho ATTINY85 và bộ chuyển đổi Step down 3.3 volt): KHUYẾN NGHỊ!!!

https://de.aliexpress.com/item/1005008212278653.html

Bo mạch phát triển Attiny 85: Loại USB Type-C màu xanh (ĐÃ LỖI THỜI, nên dùng ESP32 thay thế!!)

Bo mạch phát triển Digispark Kickstarter ATTINY85 Mô-đun cho Arduino USB Micro / Type-C USB - AliExpress

Bộ chuyển đổi Step down: ĐẶT THÀNH 3.3 Volts!!! (ĐÃ LỖI THỜI và chỉ cần thiết với ATTINY85!!) Kích thước siêu nhỏ Mô-đun nguồn Step Down DC-DC Bộ chuyển đổi Buck 3A Có thể điều chỉnh 1.8V 2.5V 3.3V 5V 9V 12V - AliExpress

JST connector cho điều khiển máy ảnh bằng bộ vi xử lý: Amazon: 5PIN 1.25mm https://www.amazon.de/vuniversum-1-25mm-Female-Stecker-Kupplung/dp/B0BNF6J1RJ

hoặc trên aliexpress: https://de.aliexpress.com/item/1005002332868366.html 10 cặp 5P

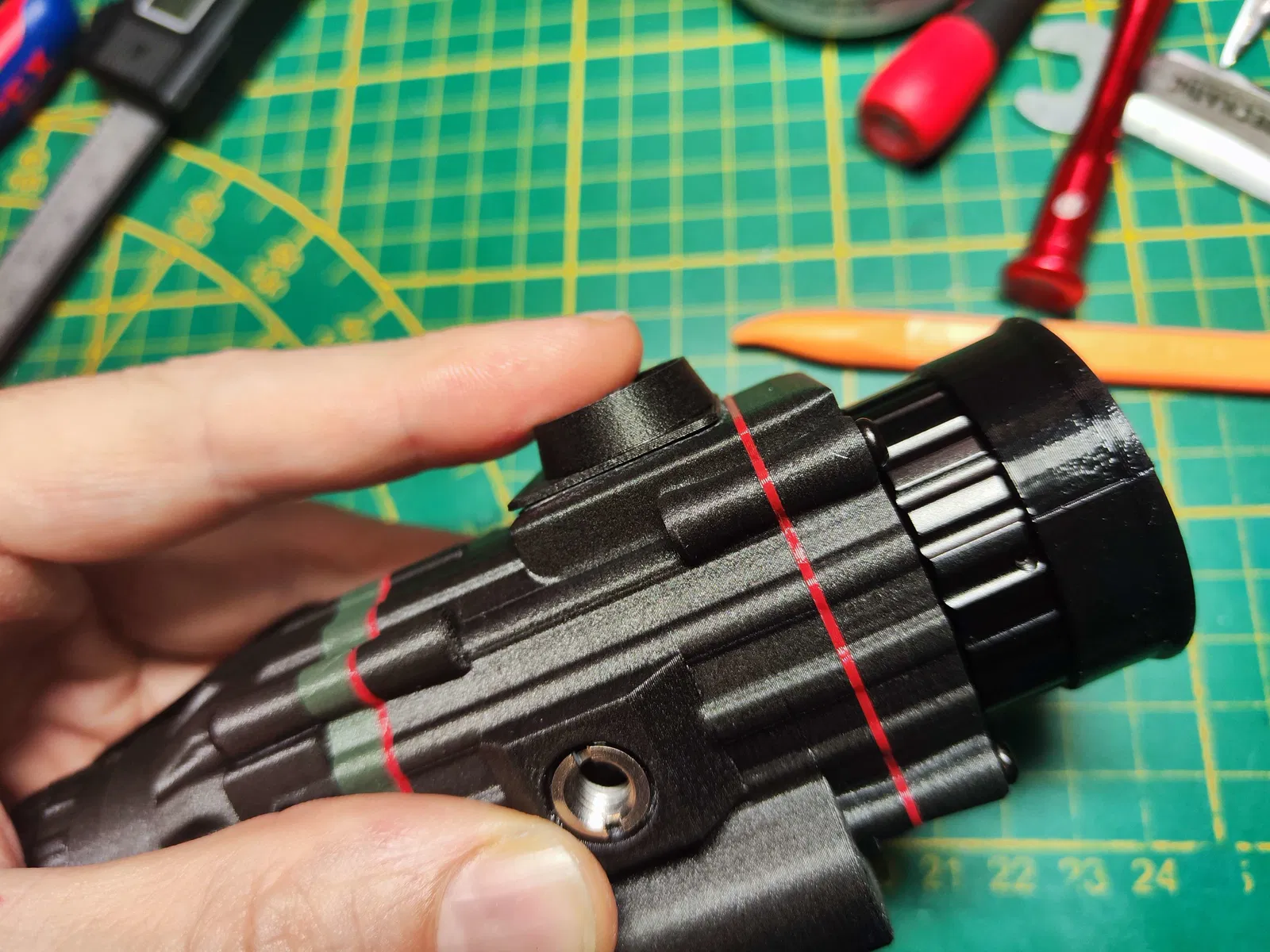

Chèn nhiệt bằng đồng thau: M3 (100 chiếc)

Bộ dụng cụ đai ốc chèn nhiệt bằng đồng M2 M3 M4 M5 M6 M8 Đai ốc ren có khía xoắn nóng Chèn đồng 3D In Nut 13

Ốc định vị cho vòng lấy nét: M2.5 5mm

Lớp 12.9 Thép cacbon đen Vít lục giác bên trong Vít lục giác bên trong Vít lục giác hình nón Vít định vị Vít m2 m2.5 m3 m4 m5 m6 m8 m10 - AliExpress 13

Ốc vỏ chính: M3 16mm (20 chiếc)

JUIDINTO 10-30 chiếc Vít đầu tròn Torx M2 M2.5 M3 M4 M6 Vít đầu phẳng Torxsplice màu đen - AliExpress 13

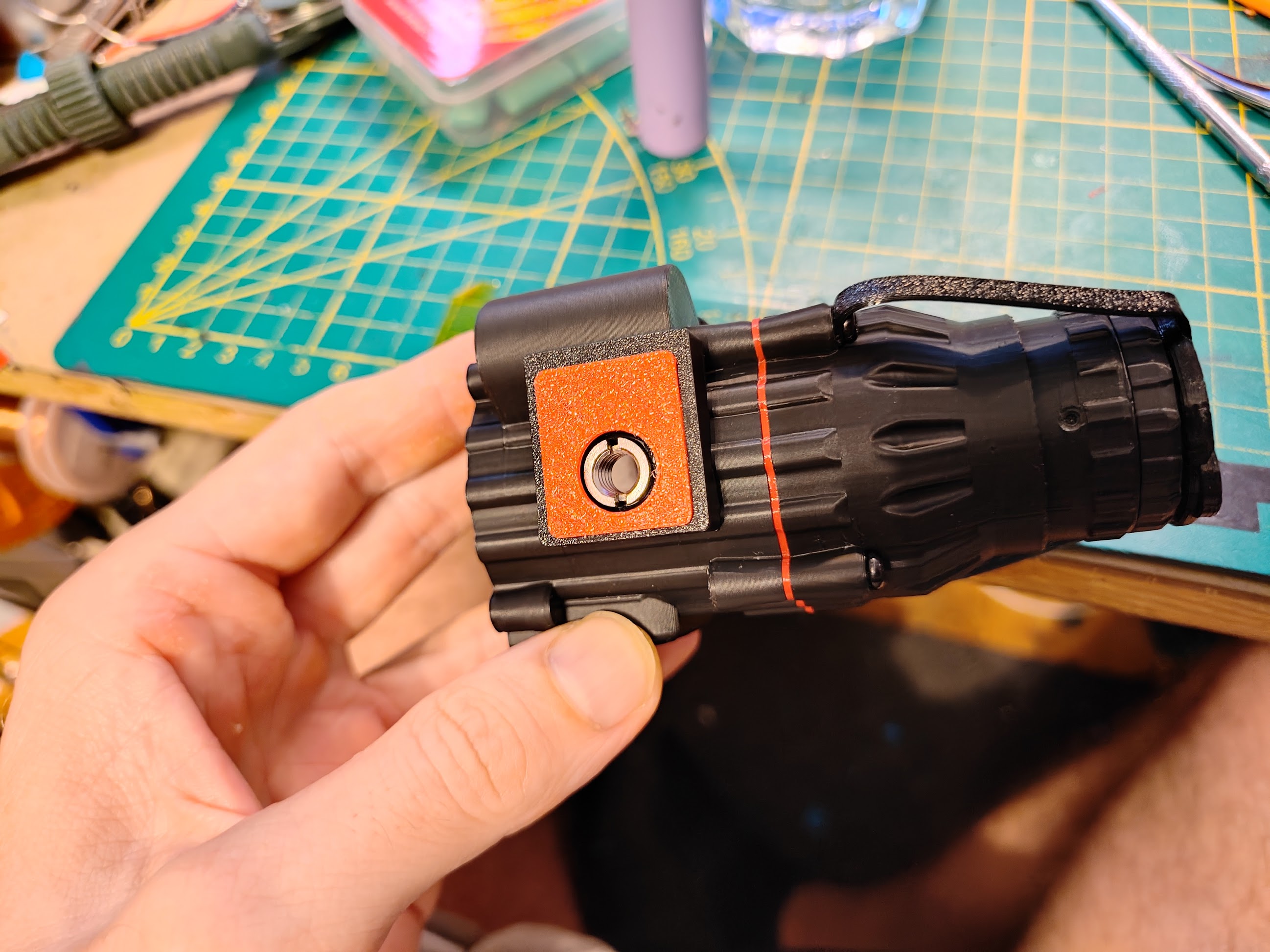

Chèn ốc máy ảnh:

5 chiếc Vít máy ảnh Đai ốc Bộ chuyển đổi chuyển đổi 1/4 đến 3/8 inch Vít chuẩn Vít nhả nhanh Giá đỡ chân máy Vít chuyển đổi - AliExpress

Bo mạch sạc USB C:

2IN1 Bộ sạc Lithium Bảng sạc/bảo vệ Kết hợp Type-C PD USB TP4056 1A 1S 5V 3.7V 18650 CELL Li-Ion Lipo - AliExpress

Chụp mắt cao su: L24 nghiêng

33-38mm PVS-18/14 Kính thiên văn nhìn đêm Bảo vệ mắt Kính thiên văn ảnh nhiệt Kính thiên văn Ống cao su chống giật Ống ngắm - AliExpress

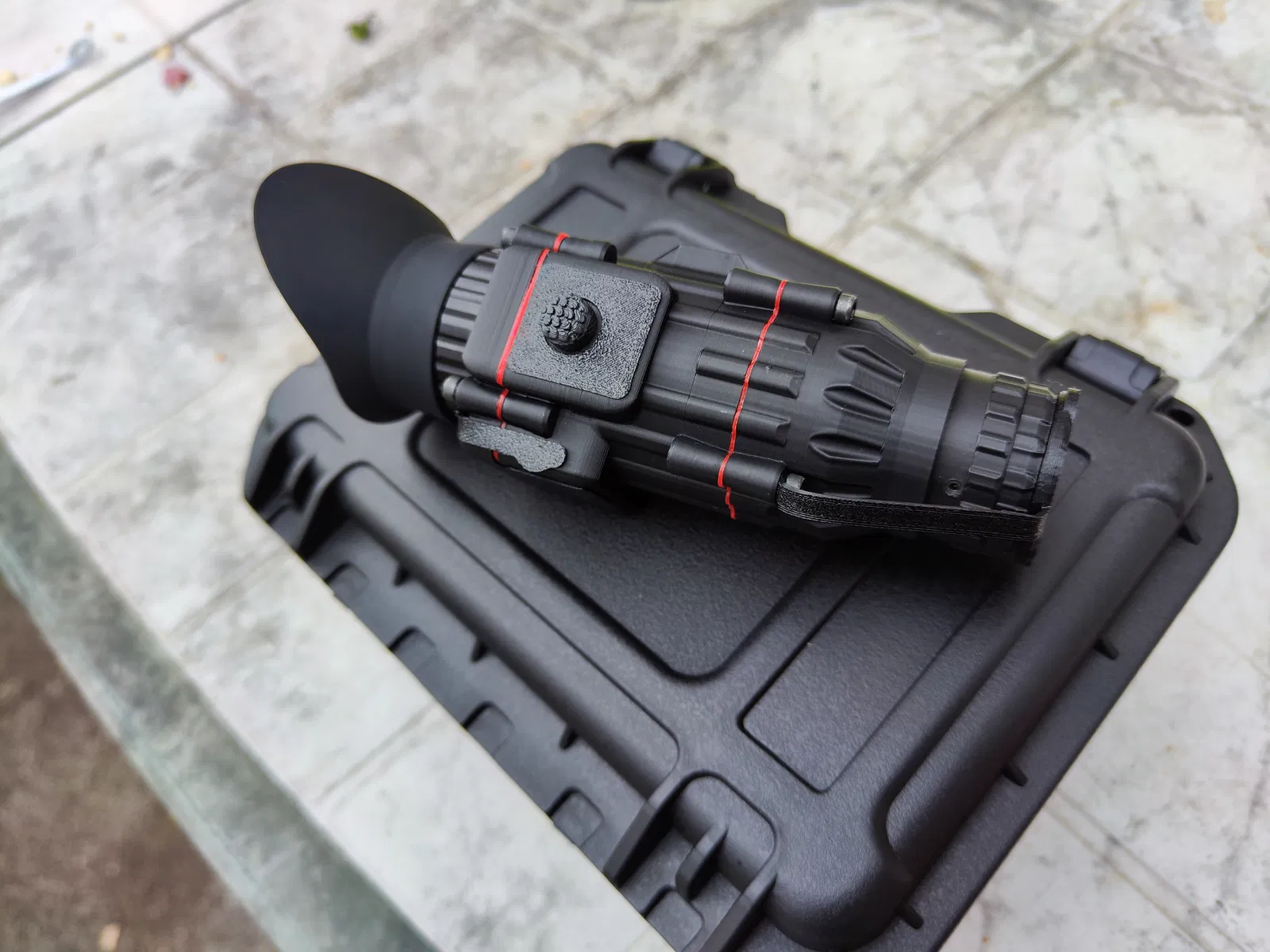

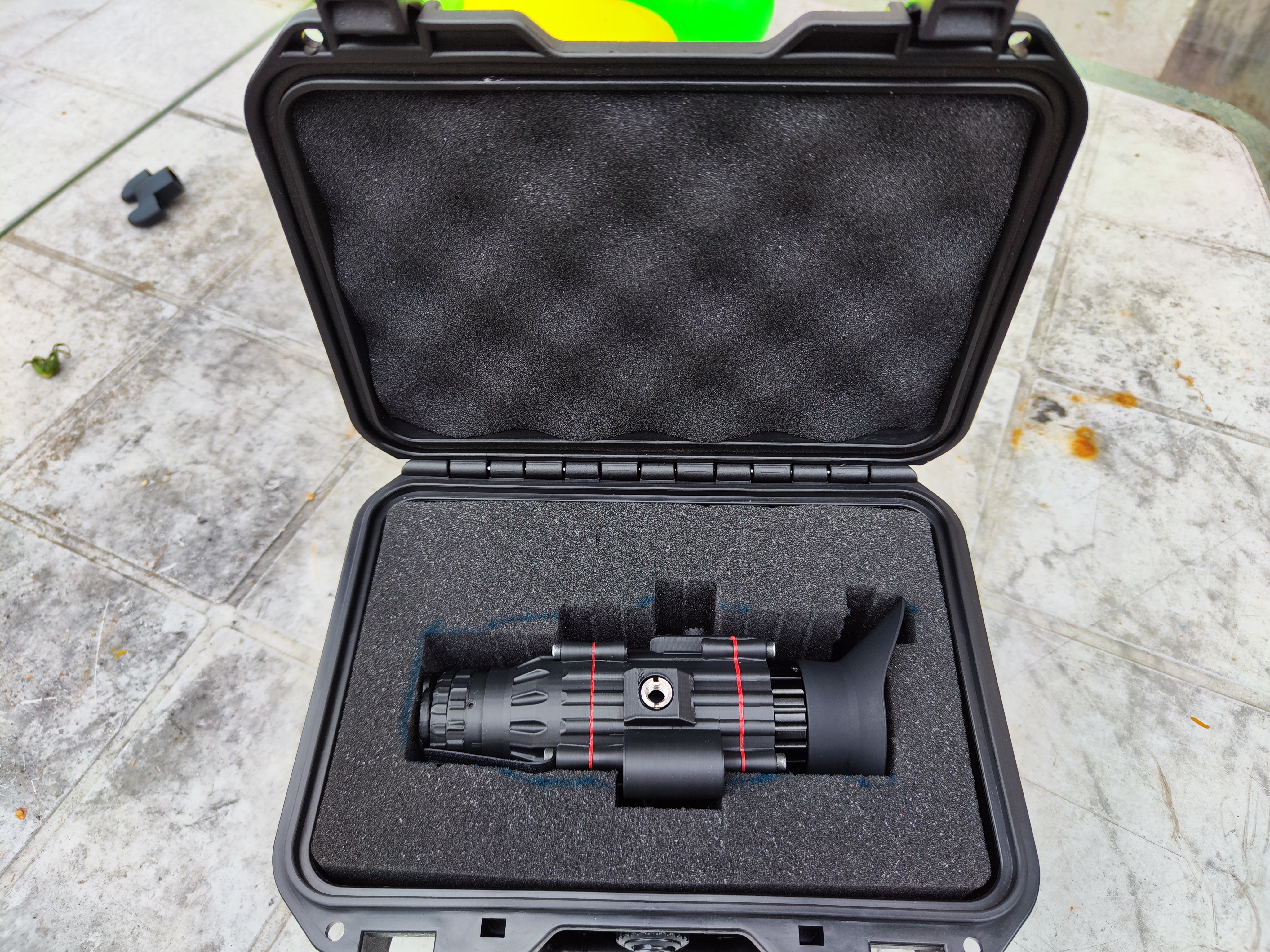

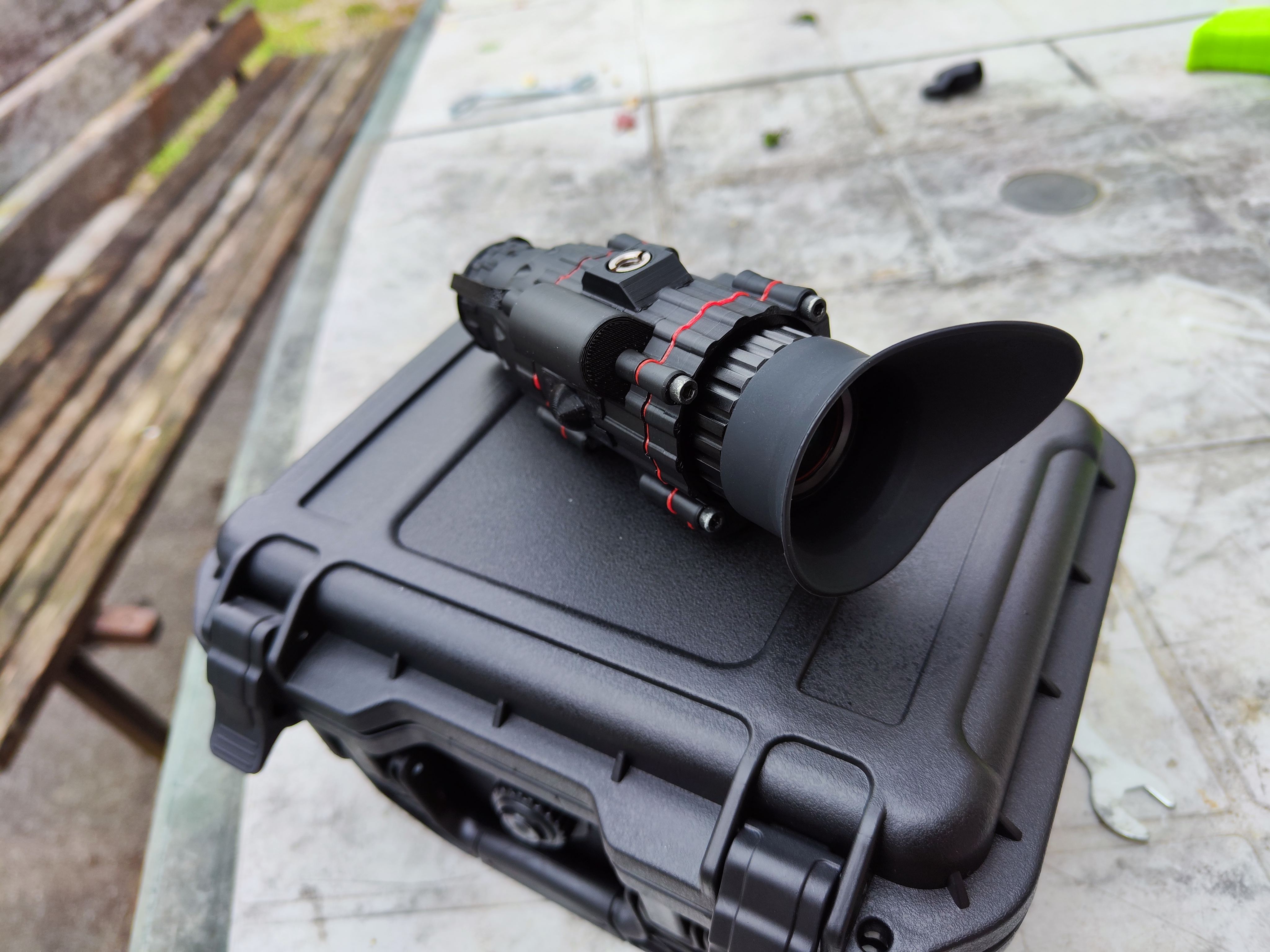

Ốp lưng bảo quản dạng hộp chống nước có mút xốp để đựng Nachtmahr: 215x165x90mm

Hộp đựng vỏ cứng chống nước, Hộp đựng dụng cụ có mút xốp, Hộp đựng, Hộp đựng dụng cụ chính xác, Hộp đựng dụng cụ an toàn, Hộp đựng dụng cụ phần cứng - AliExpress 1420

Phụ kiện Runcam DVR Micro SD Recorder (tùy chọn):

Runcam DVR:

RunCam Mini FPV DVR Đầu ra video không mất mát cho Drone đua FPV Mini Quadcopter - AliExpress 26

Bạn có thể nối dây trực tiếp hoặc sử dụng một số đầu nối JST để có thể ngắt kết nối phần trên để dễ dàng lắp ráp / tháo rời.

Pin Lithium polymer: nếu bạn đấu dây hoàn hảo thì có thể nhét vừa 3 pin, nếu làm ẩu thì chỉ 2 pin:

Pin Lipo z.SHV 102540 1100 mAh Pin Lithium Polymer có thể sạc lại cho thiết bị định vị GPS MP3 thiết bị làm đẹp y tế Đèn LED - AliExpress 44
