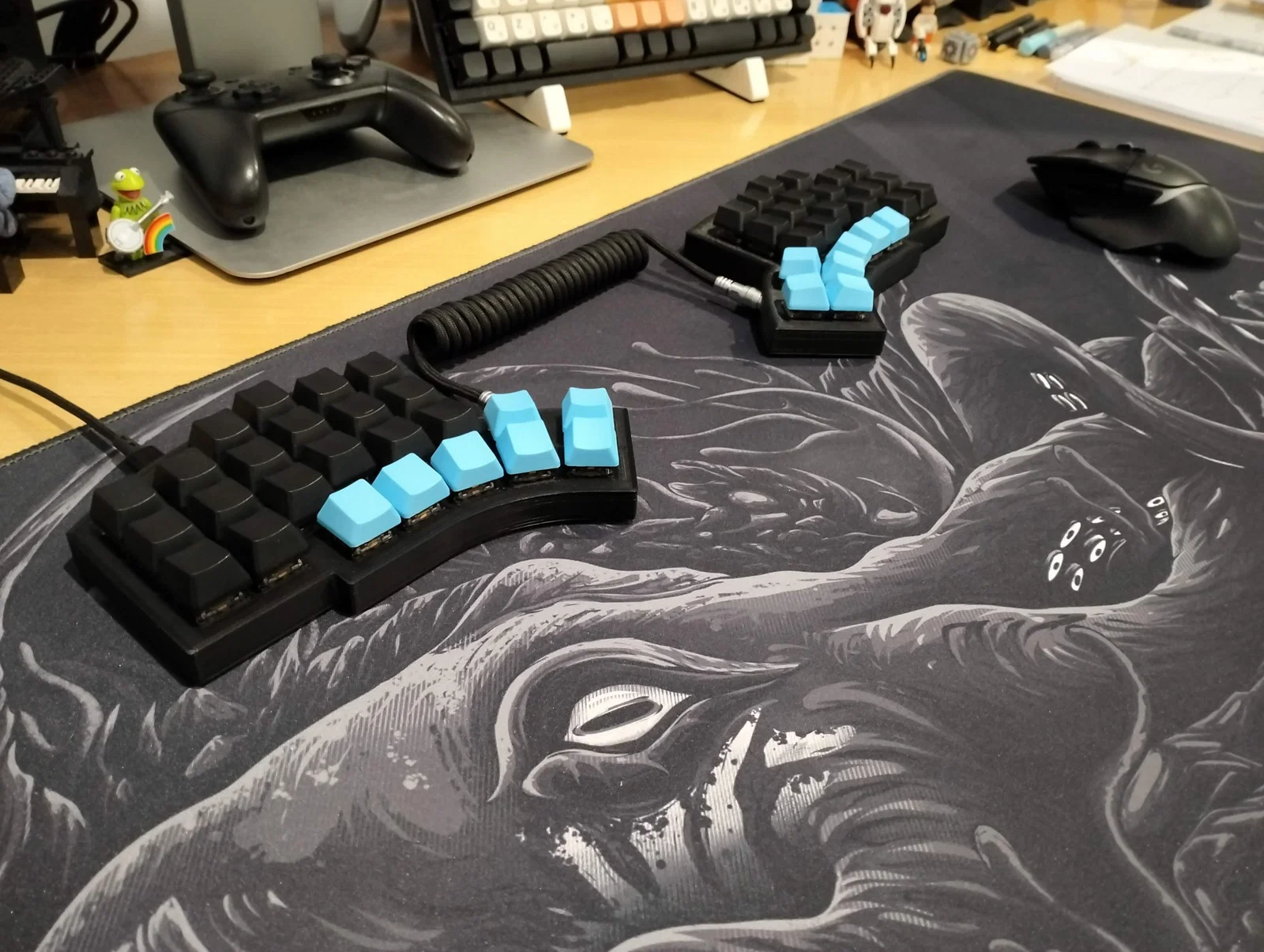

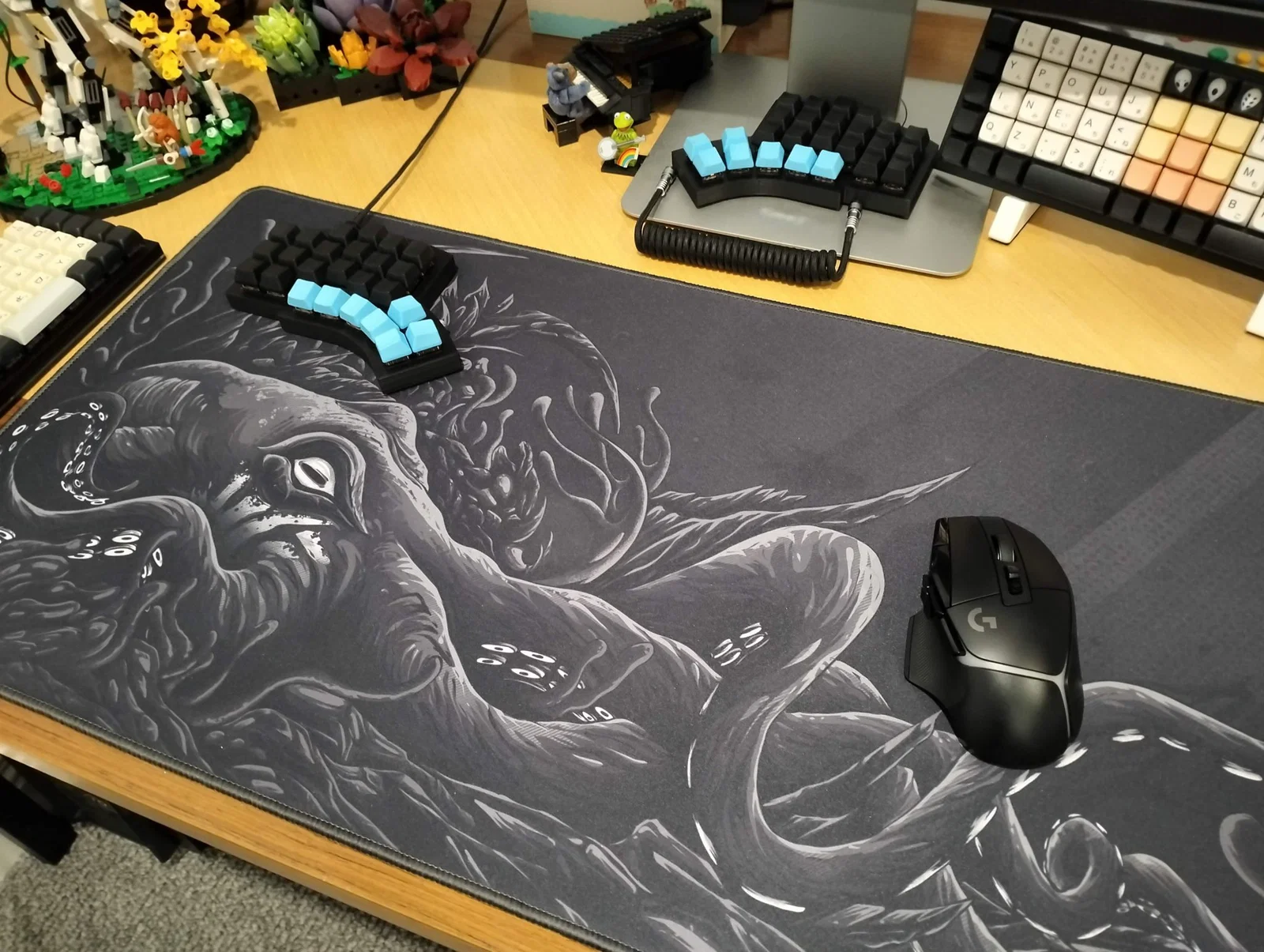

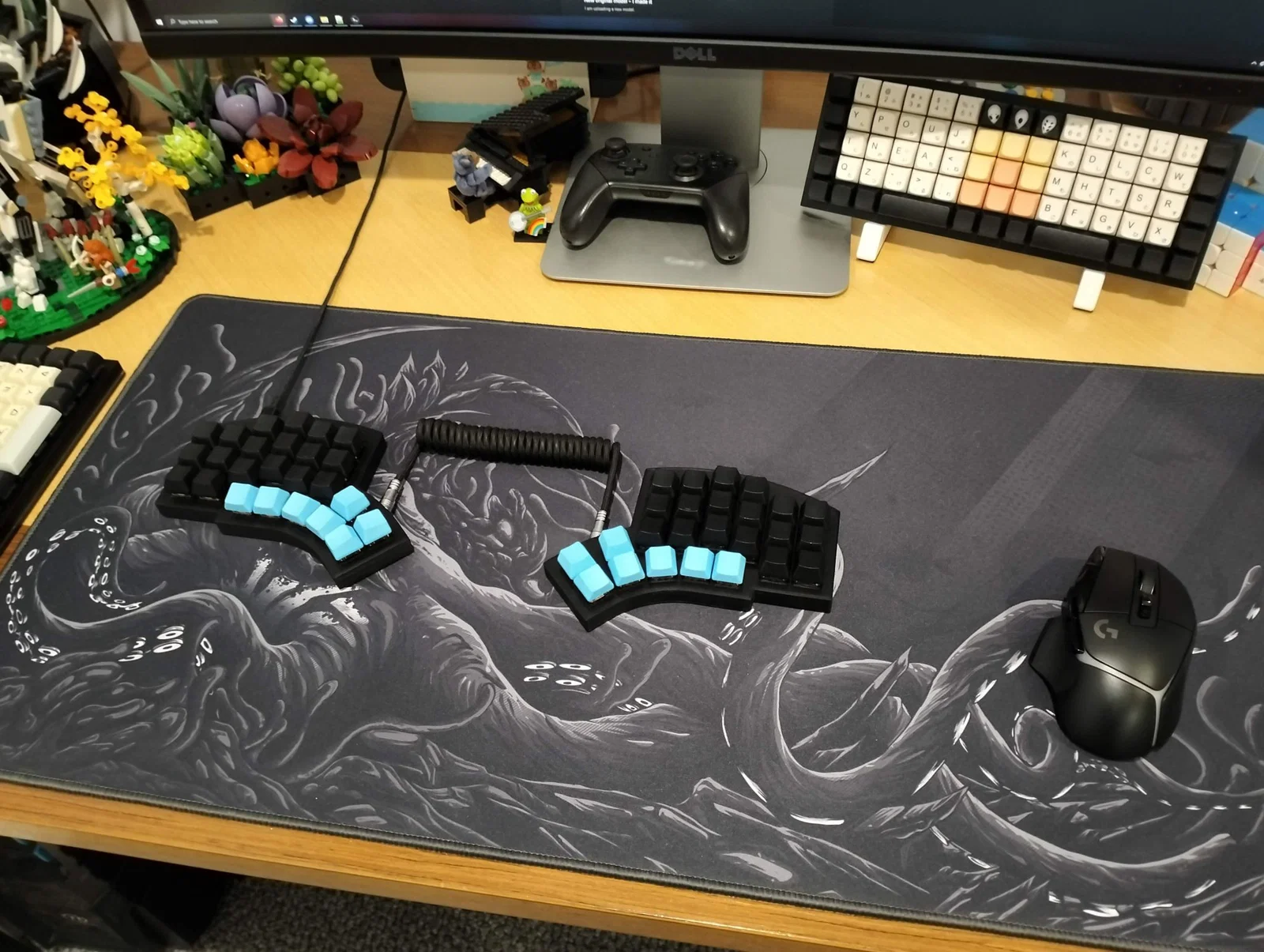

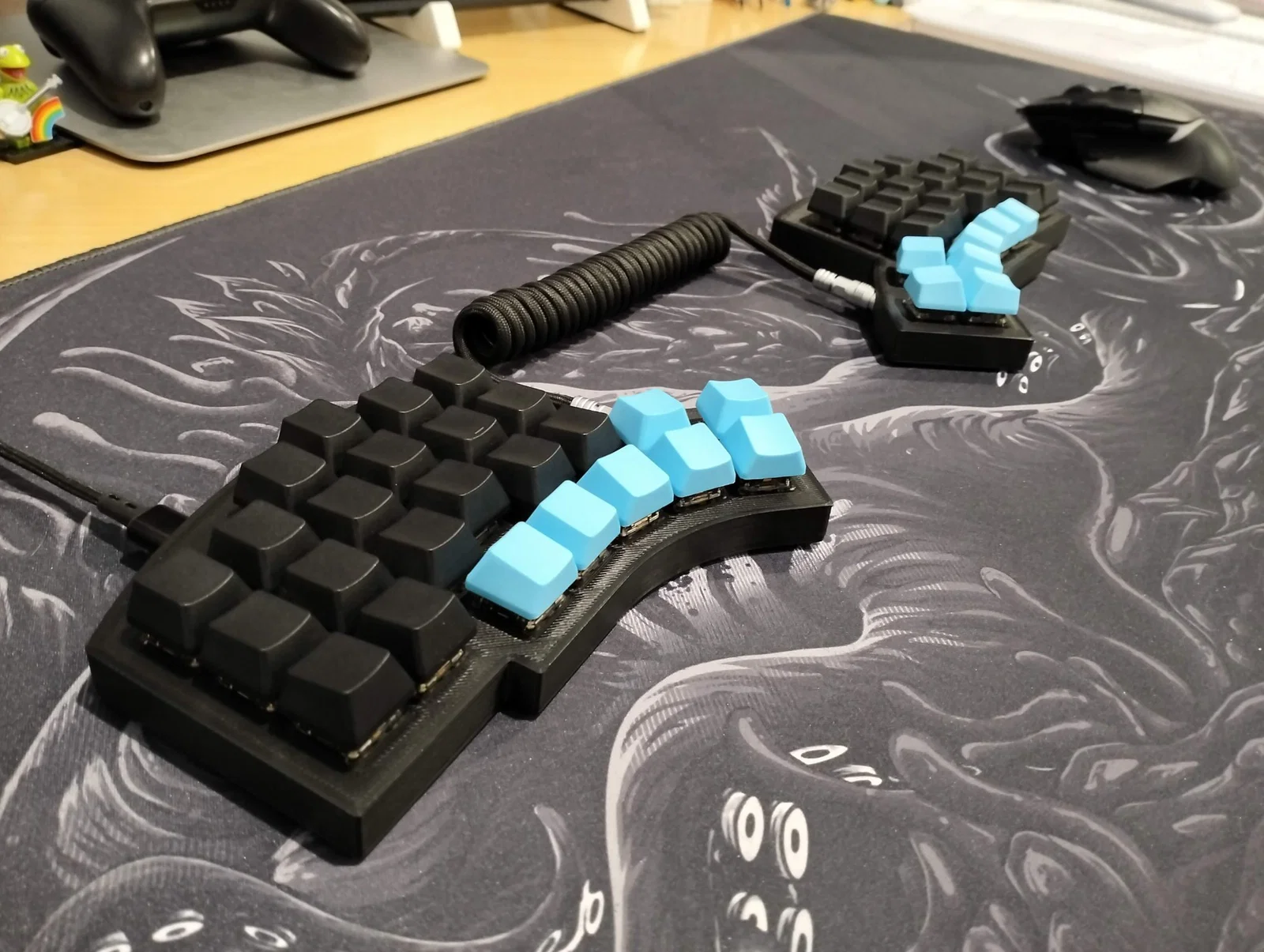

Bàn phím chia tay Kyria được làm thủ công với 50 phím

Một phiên bản handwired của bàn phím kyria bởi splitkb.com

Một bàn phím công thái học chia tách với 50 phím và bố cục cột.

Tôi đã in ở độ dày 0.2mm trên một chiếc ender 3 max với 999 lớp trên để làm cho nó chắc chắn.

Github: https://github.com/MoltenZaz/Handwired-Kyria

Các linh kiện cần thiết: - Vỏ in 3D (mirror đã cung cấp stls cho bên phải) - 50x công tắc bàn phím theo lựa chọn của bạn (tôi đã sử dụng durock L7 67g) - 50x diode 1N4148 - 2x phích cắm & ổ XS6 mini 4 pin (https://www.aliexpress.com/item/1005004089293971.html) - 2x Bộ điều khiển vi sóng Waveshare RP2040-Zero (https://core-electronics.com.au/rp2040-zero-a-pico-like-mcu-board-based-on-raspberry-pi-mcu-rp2040-mini-ver-1.html) - dây để kết nối công tắc với bộ điều khiển vi sóng, tôi đã sử dụng dây báo động nhiều sợi (https://www.jaycar.com.au/4-core-alarm-cable-sold-per-metre/p/WB1590?pos=2&queryId=16eeb7069ed69f201332ceafd4c163ac) - cáp 4 lõi để kết nối cả hai nửa, tôi đã sử dụng cùng loại dây báo động đã đề cập trước đó - Keycaps theo lựa chọn của bạn, tôi đã sử dụng pbt oem trống. - 30x m2 6mm heatset inserts (https://www.aliexpress.com/item/1005005220632314.html) - 30x m2 6mm vít countersunk (https://www.aliexpress.com/item/1005003986879500.html)

Tùy chọn nhưng rất được khuyến khích: - 50x ổ cắm hotswap (https://www.aliexpress.com/item/1005004290562374.html) - dây paracord để bọc cáp - cáp usb c từ tính (https://www.aliexpress.com/item/1005005402419615.html) - heatshrink - chân cao su (https://www.aliexpress.com/item/1005003412490420.html)

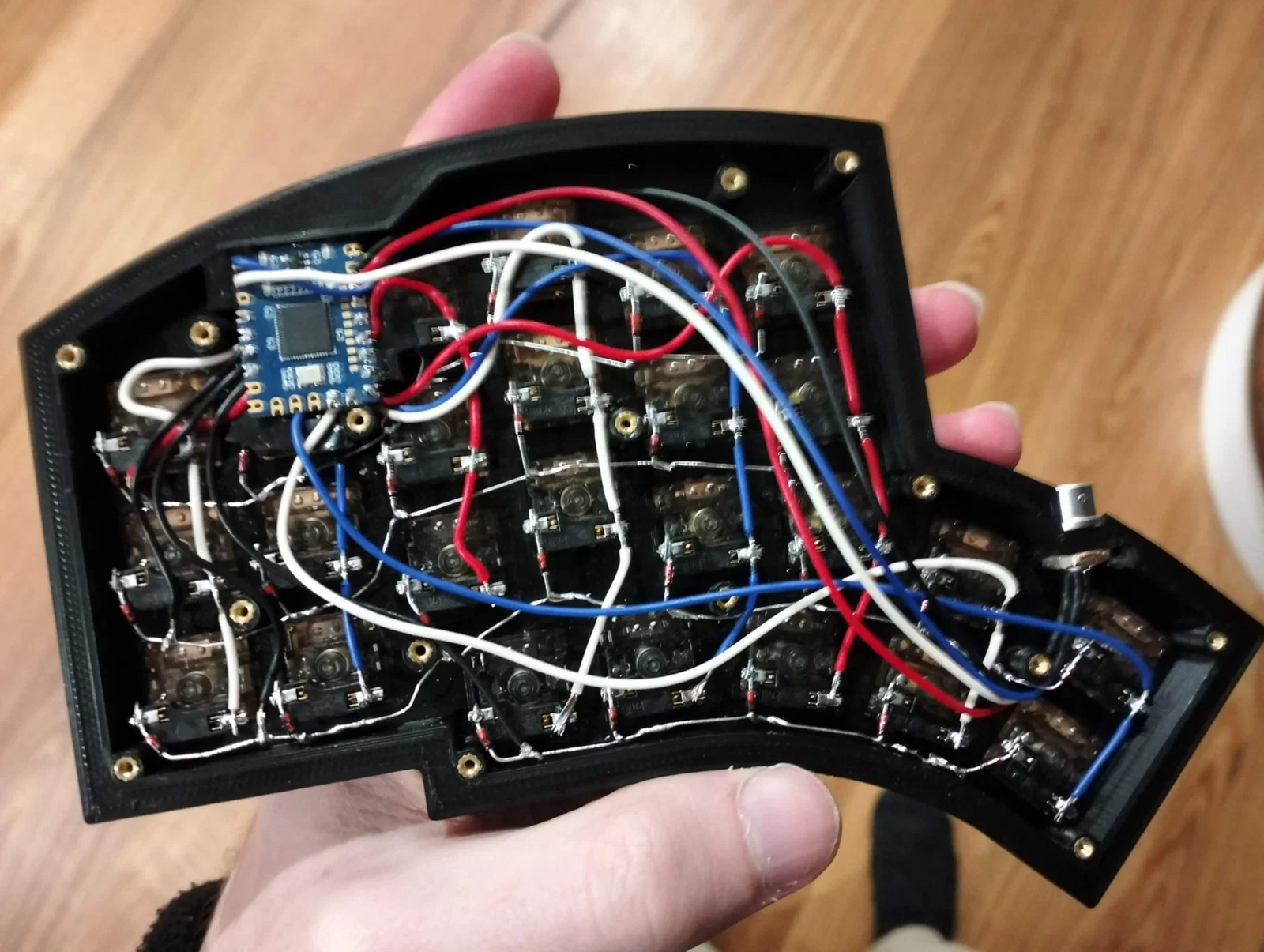

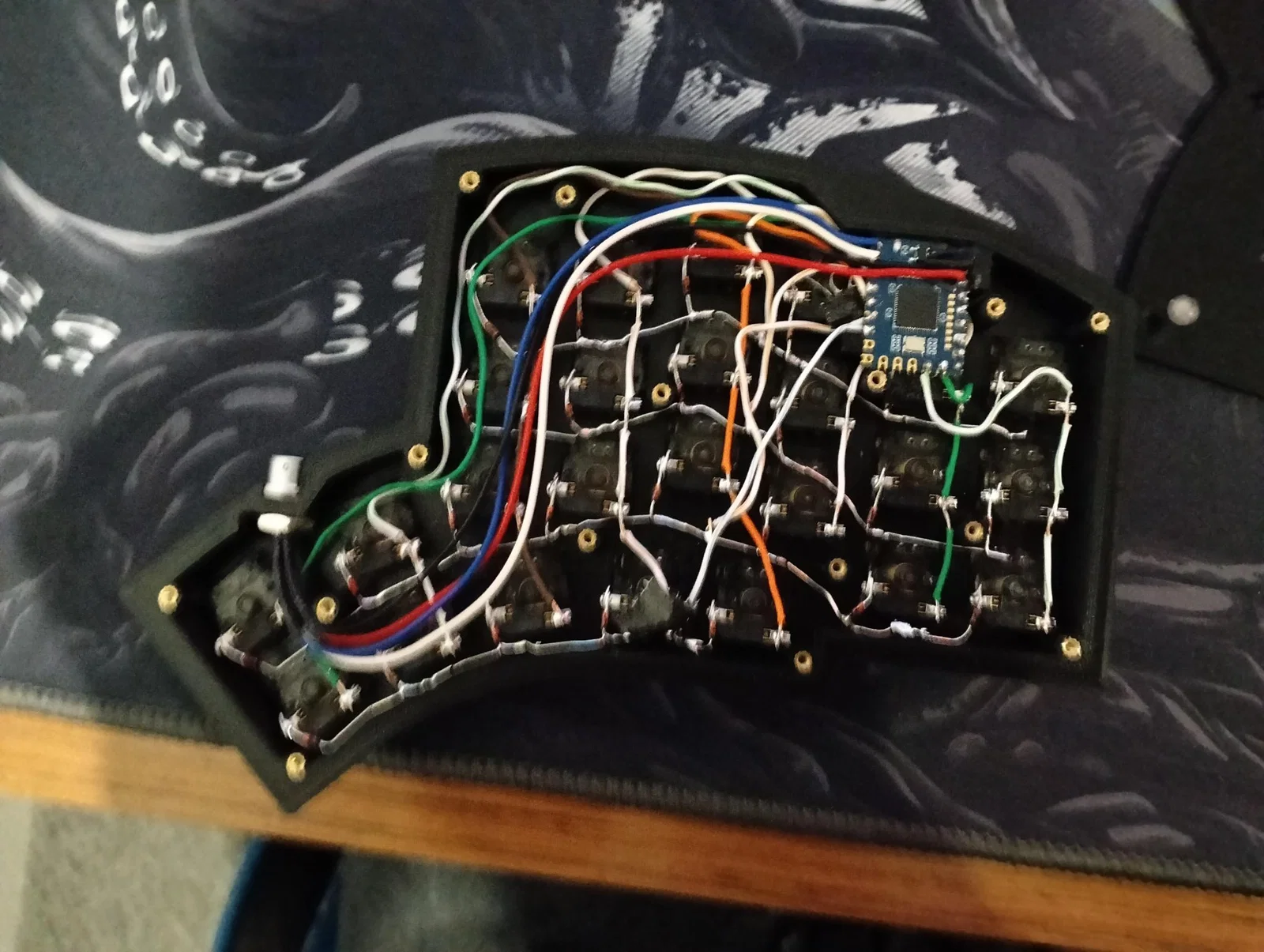

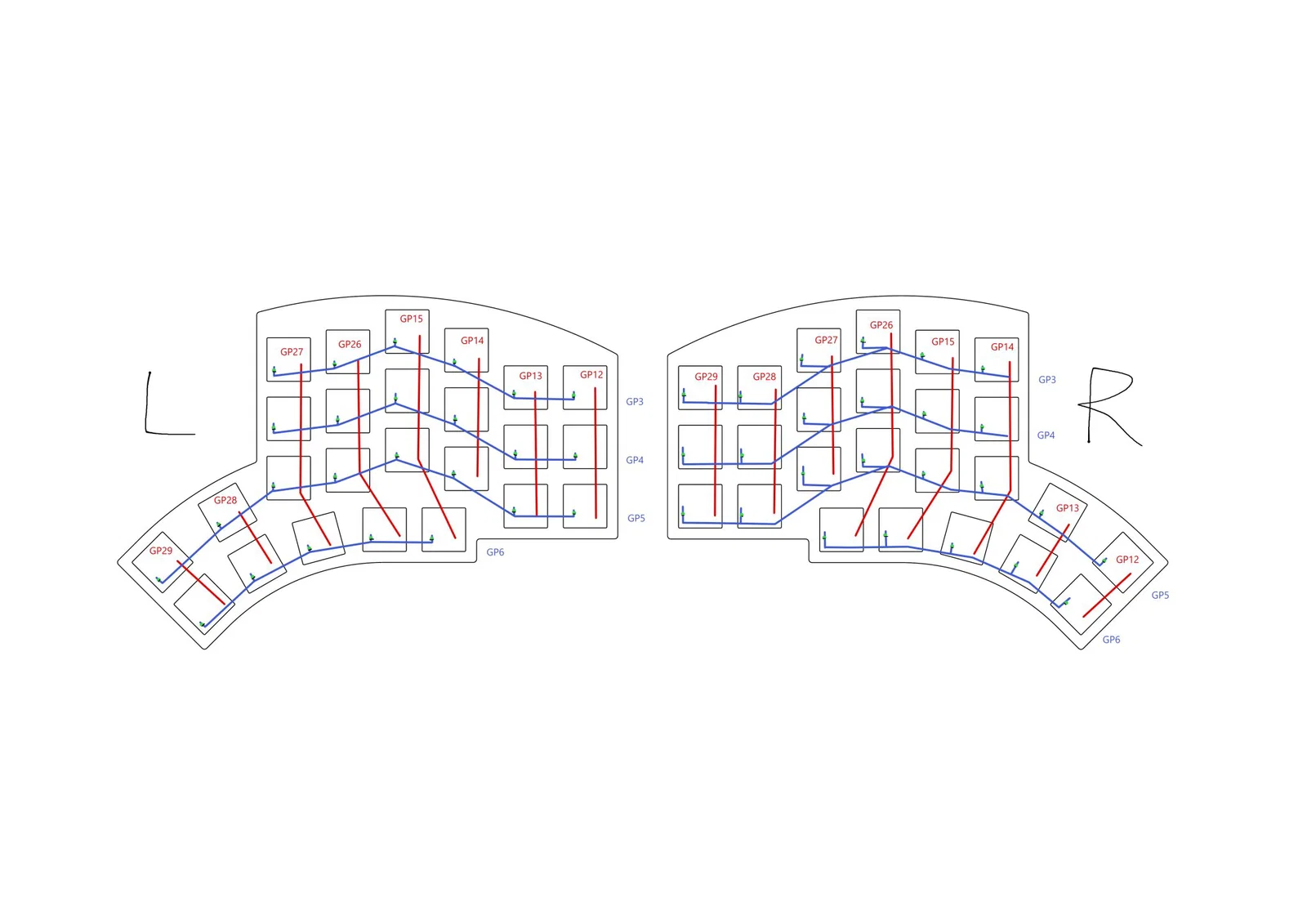

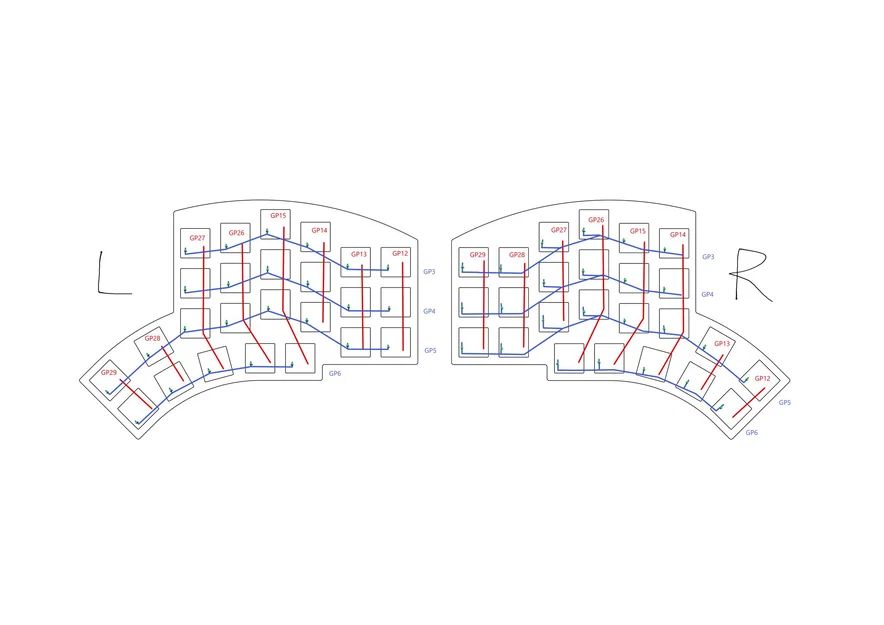

Ghi chú cho việc xây dựng: - nếu sử dụng ổ cắm hotswap hãy hàn ở phía dưới cho các công tắc phía dưới vi điều khiển! độ dung sai rất chặt! - dán băng điện vào các công tắc dưới vi điều khiển - kết nối xs6 được sử dụng để nối các vi điều khiển với nhau, bạn cần nối GP0-GP0, GP1-GP1, 3.3v-3.3v, Ground-Ground. Hãy chắc chắn rằng bạn đang nối đúng và kiểm tra bằng đồng hồ vạn năng, đảm bảo rằng chúng không bị chập vào nhau vì đây là một kết nối khá nhỏ. - cáp và dây paracord mà tôi đã sử dụng rất chặt trong kết nối, để dễ dàng hơn tôi đã sử dụng một cặp kéo để cạo lớp cao su của cáp và làm cho nó mỏng nhất có thể mà không làm mất lớp bọc - tôi thấy khó khăn khi hàn kết nối sx6 ở phía cáp vì kích thước của nó, hãy dành thời gian và cố gắng đặt ống co nhiệt xung quanh mỗi điểm hàn để tránh chập điện không mong muốn - tốt hơn là sử dụng dây linh hoạt hơn để dễ dàng nhét vi điều khiển vào chỗ của nó, ban đầu tôi đã sử dụng dây lõi rắn và rất khó để đưa vi điều khiển vào - in các bản thử nghiệm để kiểm tra độ dung sai và cài đặt in của bạn trước khi in toàn bộ vỏ - tôi đã sử dụng kìm đầu nghiêng để đặt đai ốc vào ổ cắm xs6, tôi không muốn làm cho phần đó của vỏ mỏng hơn vì khi tôi thử nghiệm với filament trắng, nó sẽ trở nên trong suốt - Lý do tôi sử dụng kết nối xs6 là vì trrs không an toàn khi cắm nóng và xs6 mini là kết nối nhỏ nhất phù hợp mà tôi có thể tìm thấy và như một phần thưởng, đó là một kết nối khá thú vị

Ghi chú firmware: - Tôi đã bao gồm các tệp qmk của mình trên github, keymap của tôi có lẽ phức tạp hơn bạn muốn, tôi khuyên bạn nên xem qua bố cục của tôi rồi chỉnh sửa nó theo sở thích của bạn hoặc tạo riêng của bạn. - Tôi đang sử dụng EE_HANDS để xác định bên nào của bàn phím chia, vì vậy khi flash hãy chọn bootloader uf2-split-left cho bên trái và uf2-split-right cho bên phải. Ví dụ, để flash bàn phím tôi sử dụng lệnh "qmk flash -kb handwired/kyria_mt -km mitchell -bl uf2-split-left" và "qmk flash -kb handwired/kyria_mt -km mitchell -bl uf2-split-right" trong qmk msys.
