Tấm Gắn Tương Thích Vixen Cho Ốp Raspberry Pi 4B và Hub SVBONY SV241

Đây là một tấm gắn tương thích Vixen được thiết kế cho các bộ thiết lập chụp ảnh thiên văn. Nó cho phép bạn gắn chắc chắn cả Raspberry Pi 4B (trong ốp) và Hộp Hub DC+USB Thiên văn SVBONY SV241 trên kính thiên văn bằng hệ thống đuôi én Vixen tiêu chuẩn.

Tấm gắn được thiết kế để giữ cho dây cáp ngắn, giảm sự lộn xộn và đặt các bộ phận điện tử điều khiển trực tiếp trên kính thiên văn, điều này đặc biệt hữu ích cho các bộ máy chụp ảnh thiên văn di động hoặc từ xa.

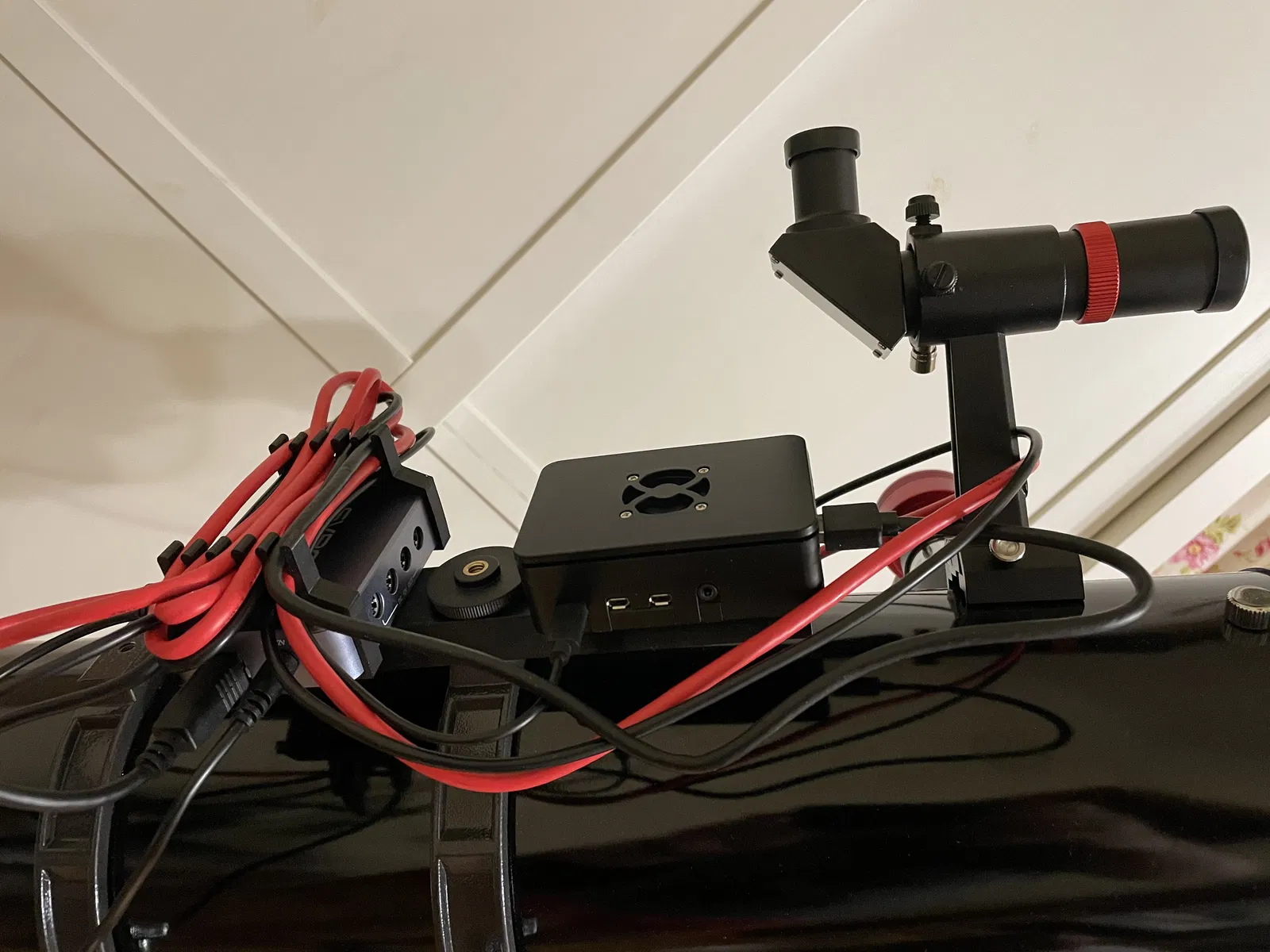

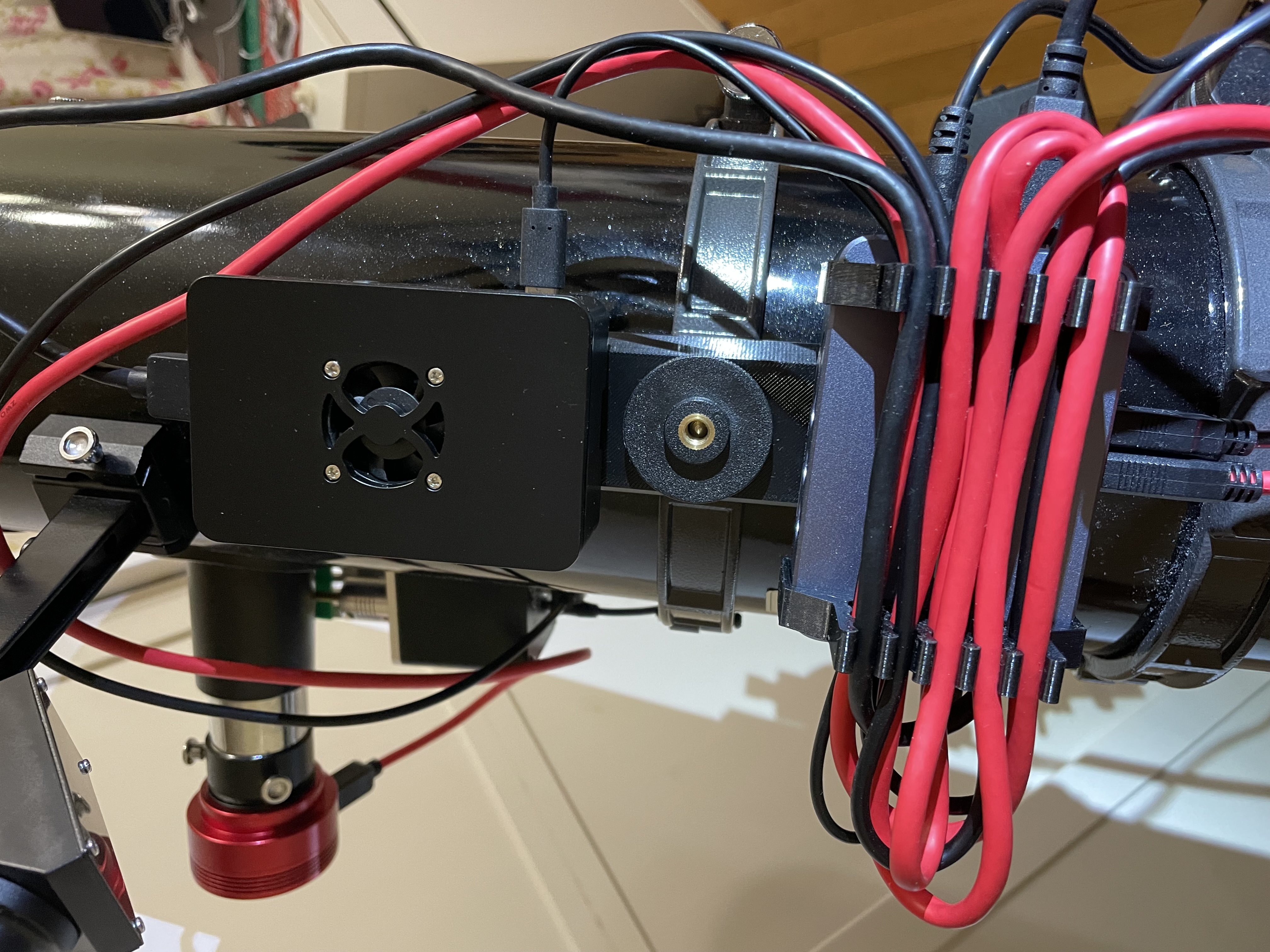

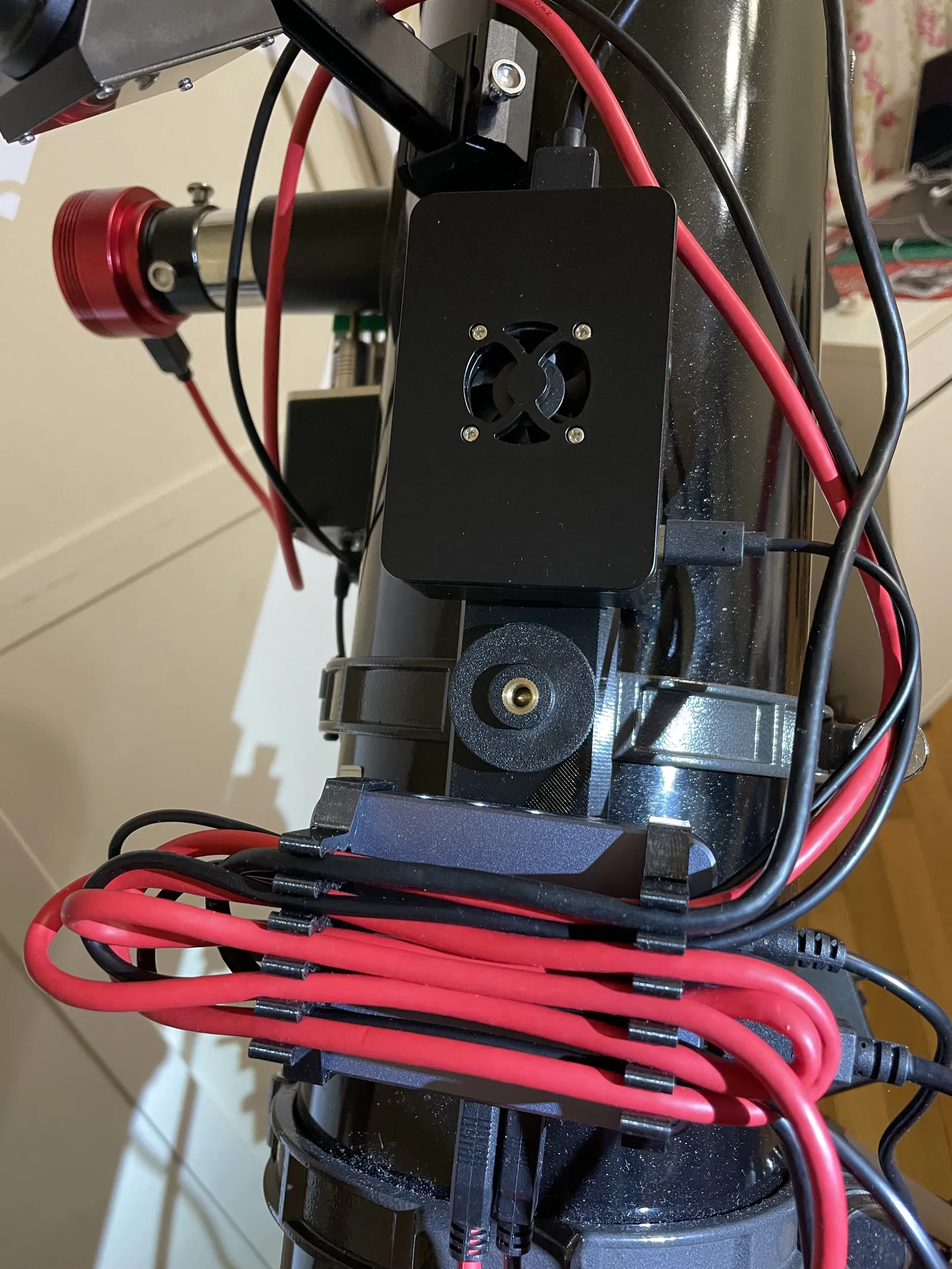

Gắn vào Kính thiên văn

Tấm gắn được gắn vào vòng kẹp kính thiên văn bằng ren vít tripod tiêu chuẩn (1/4"-20 UNC) cùng với đai ốc khóa. Trong bộ thiết lập của tôi, tôi đã sử dụng vít và đai ốc được cung cấp kèm theo kính thiên văn.

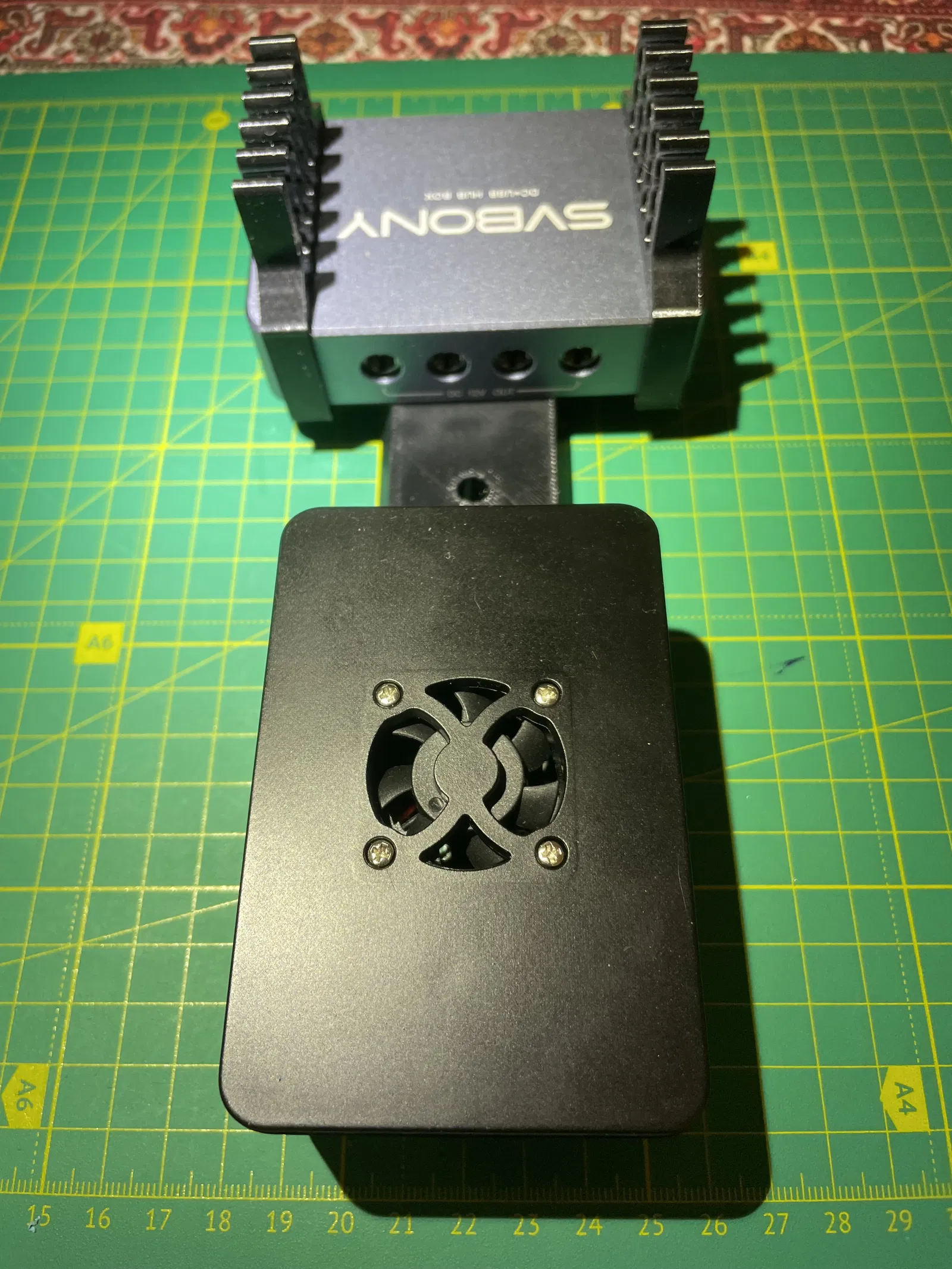

Gắn SVBONY SV241

• Hub SVBONY SV241 được gắn bằng hai vít M4

• Tôi đã sử dụng vít M4×12 (DIN 912) cùng với các miếng đệm in 3D

• Ngoài ra, hub cũng có thể được gắn bằng ren tripod 1/4"-20 UNC tiêu chuẩn của nó

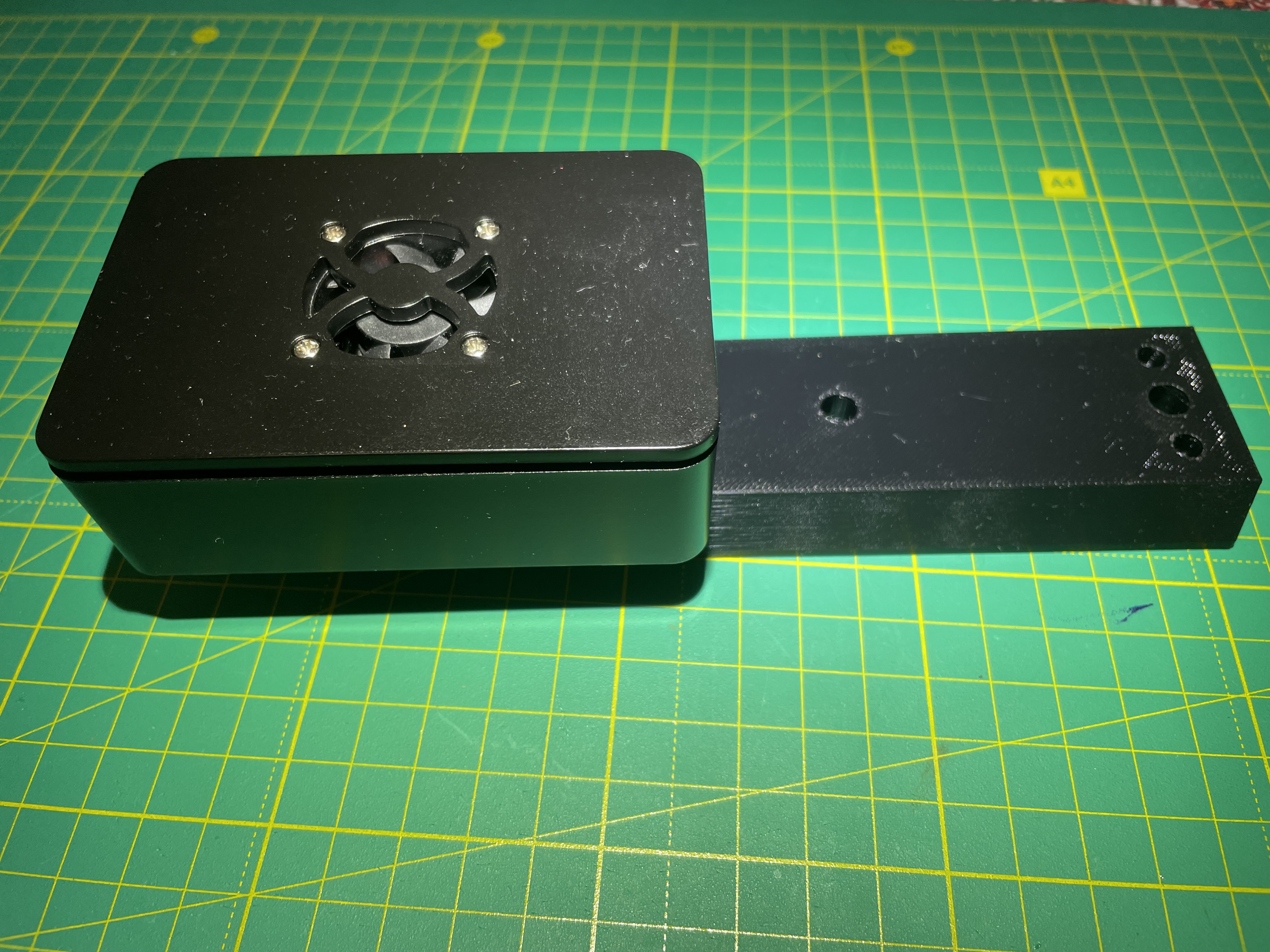

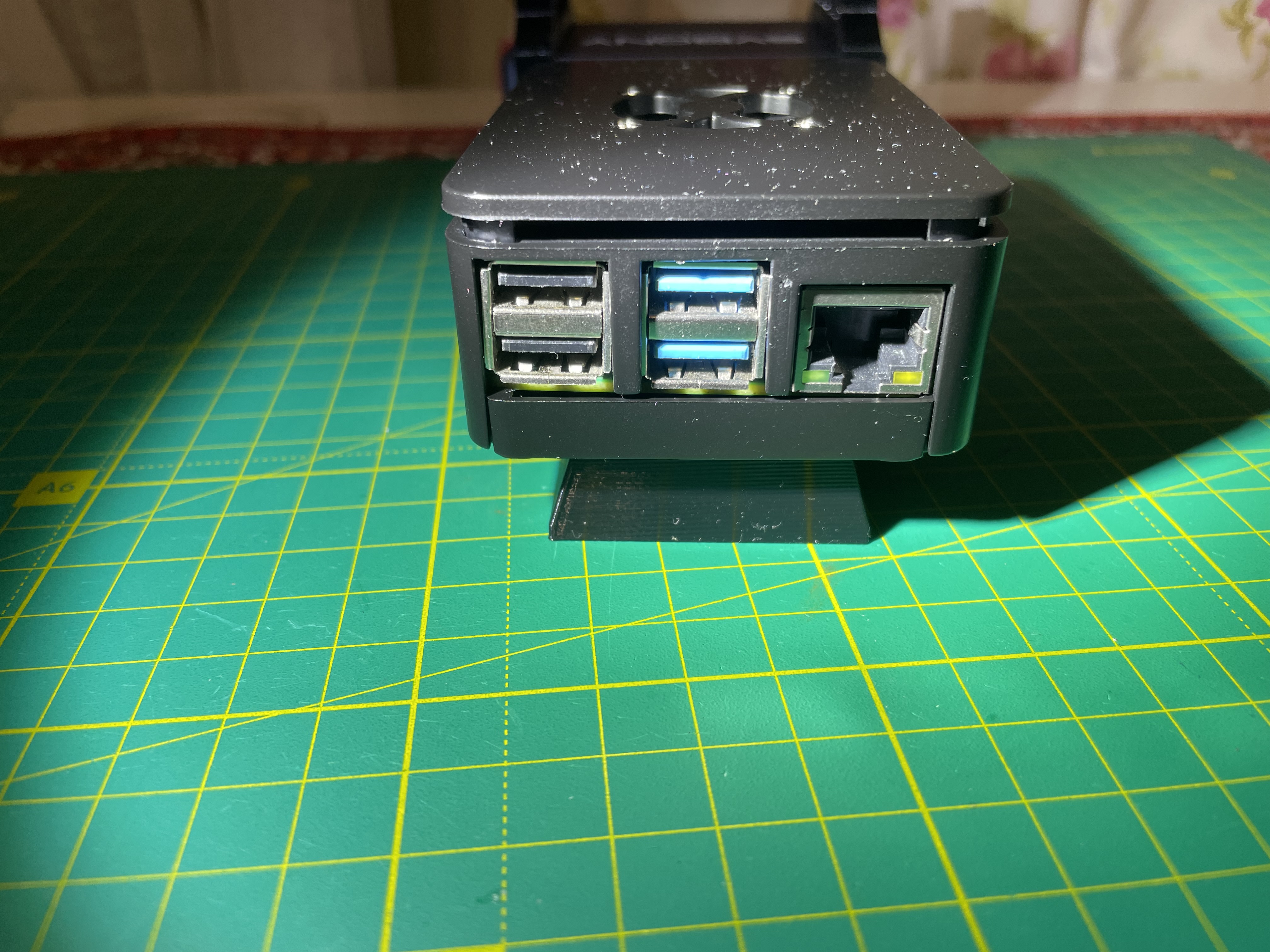

Gắn Ốp Raspberry Pi 4B

• Ốp Raspberry Pi 4B được gắn bằng hai vít M3×8

• Hai đai ốc M3 được nhúng trực tiếp vào bộ phận in (quá trình in đã được tạm dừng ở lớp cần thiết để lắp đai ốc)

• Khoảng cách giữa các tâm vít trong ốp Raspberry Pi của tôi: 55 mm ⚠ Vui lòng kiểm tra kích thước này cho ốp của bạn trước khi in.
