Tui có làm một cái kệ bằng ván ép để để mấy món đồ mạng ở giữa nhà, chỗ mà không tiện gắn kệ hay tốn diện tích. Phía dưới cái kệ có gắn ổ điện để cắm hết mấy thiết bị vô.

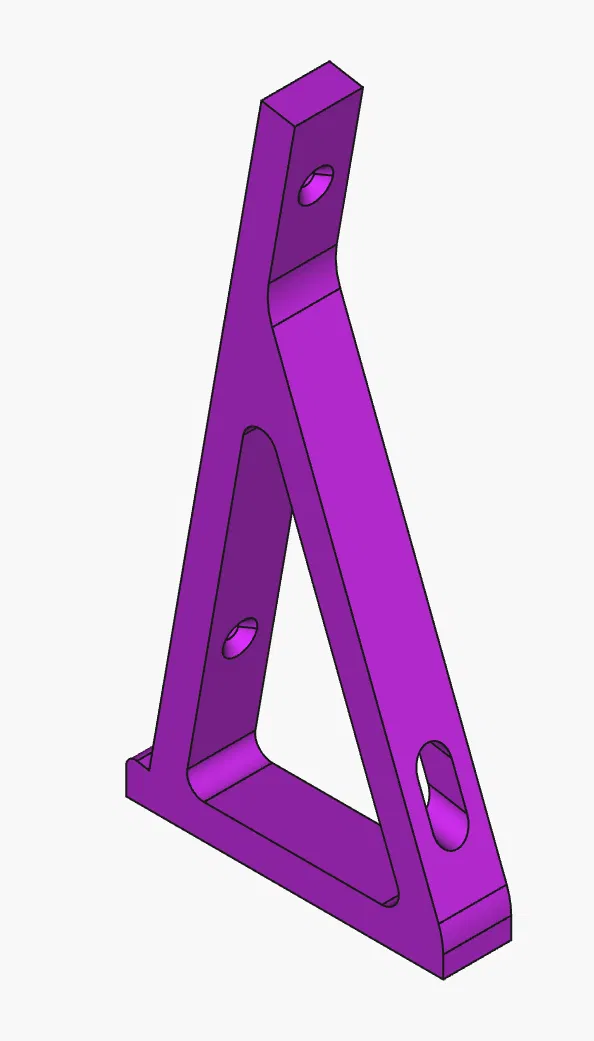

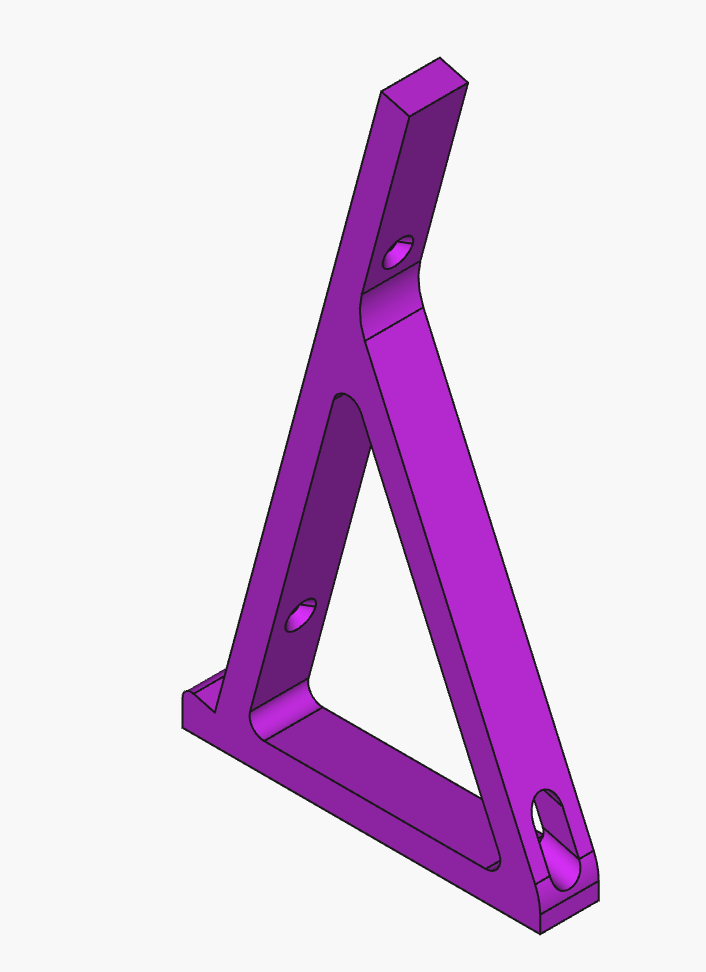

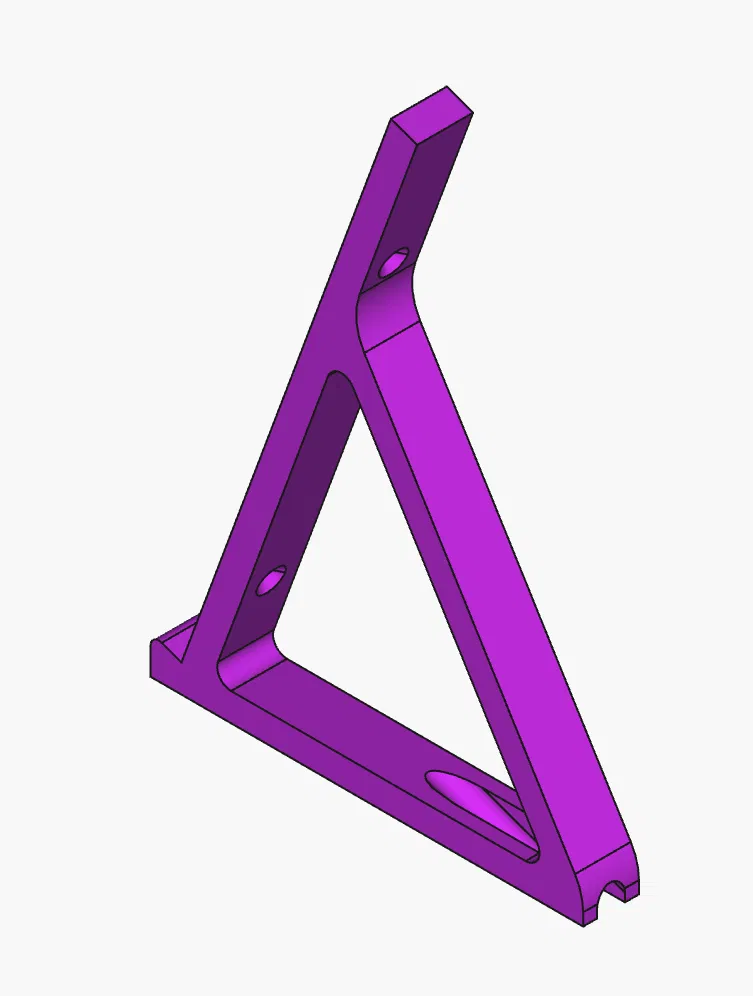

Nhưng mà để cái kệ này đứng vững thì tui phát triển thêm bộ pát đơn giản này, ban đầu tui làm nghiêng 80 độ. Hầu hết thì đều ổn, nhưng mà với cái Unifi UDR tui để ở trên cùng, thì cái trọng lượng phía trước làm cái kệ bị nghiêng quá, nên tui chỉnh lại thiết kế cho ra bản 75 và 70 độ.
Cái pát này đơn giản lắm, có 2 lỗ để bắt vít gỗ 4/5mm. Con vít phía dưới thì có khe tui làm trên pát để có thể dùng tua vít (cái dài dài chút) để vặn trực tiếp. Nhưng mà có thể bỏ qua cái khe này mà dùng chuột (cái có đầu pozi) cũng được.
Chắc cũng ít ai xài giống tui. Nhưng mà... có nhiều trường hợp cần một cách để dựng cái tấm ván đứng lên, nên tui chia sẻ cái file freecad có tùy chỉnh được để mọi người dễ sửa đổi.
In thì dễ ợt à - tui xài PLA vì thấy nó đủ xài rồi. Độ cao lớp in 0.20mm, 4 lớp thành và 25% lưới cubic là đủ cứng cáp cho nhu cầu của tui rồi. Tui có dùng support dạng organic cho cái khe bắt vít.
Thông số in
- Định dạng
- fcstdstepstl
- Số file mô hình
- 7
- Tổng dung lượng
- 1,1 MB
- File lớn nhất
- 198,7 KB
