Adapter để dùng nguồn điện ngoài 1.5 V cho các thiết bị thường xài pin LR44 / AG13 / A76.

In bằng PETG, độ cao lớp 0.12 mm, không cần supports.

Cần một dải niken rộng 4 mm, dày 0.1 mm (loại dùng để hàn pin spot welding đó). Mấy cái này dễ kiếm trên AliExpress https://aliexpress.com/w/wholesale-4mm-nickel-strip.html với mấy trang khác nha.

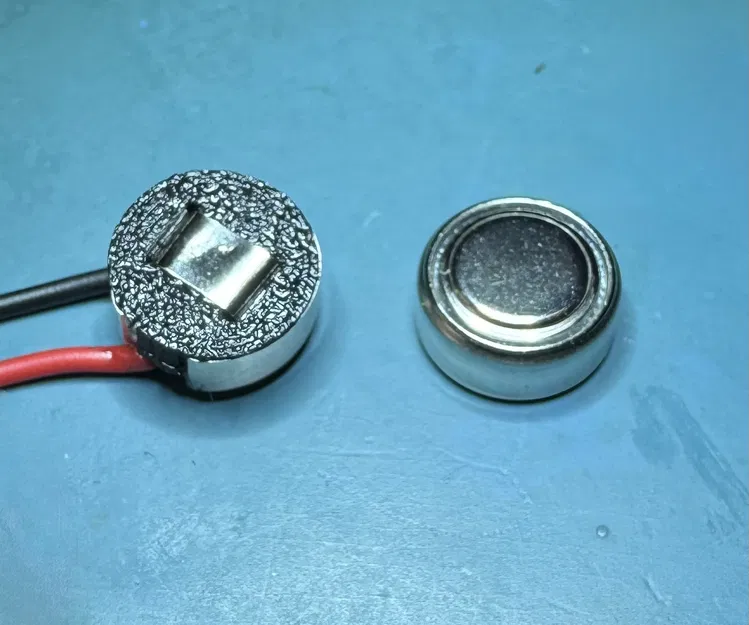

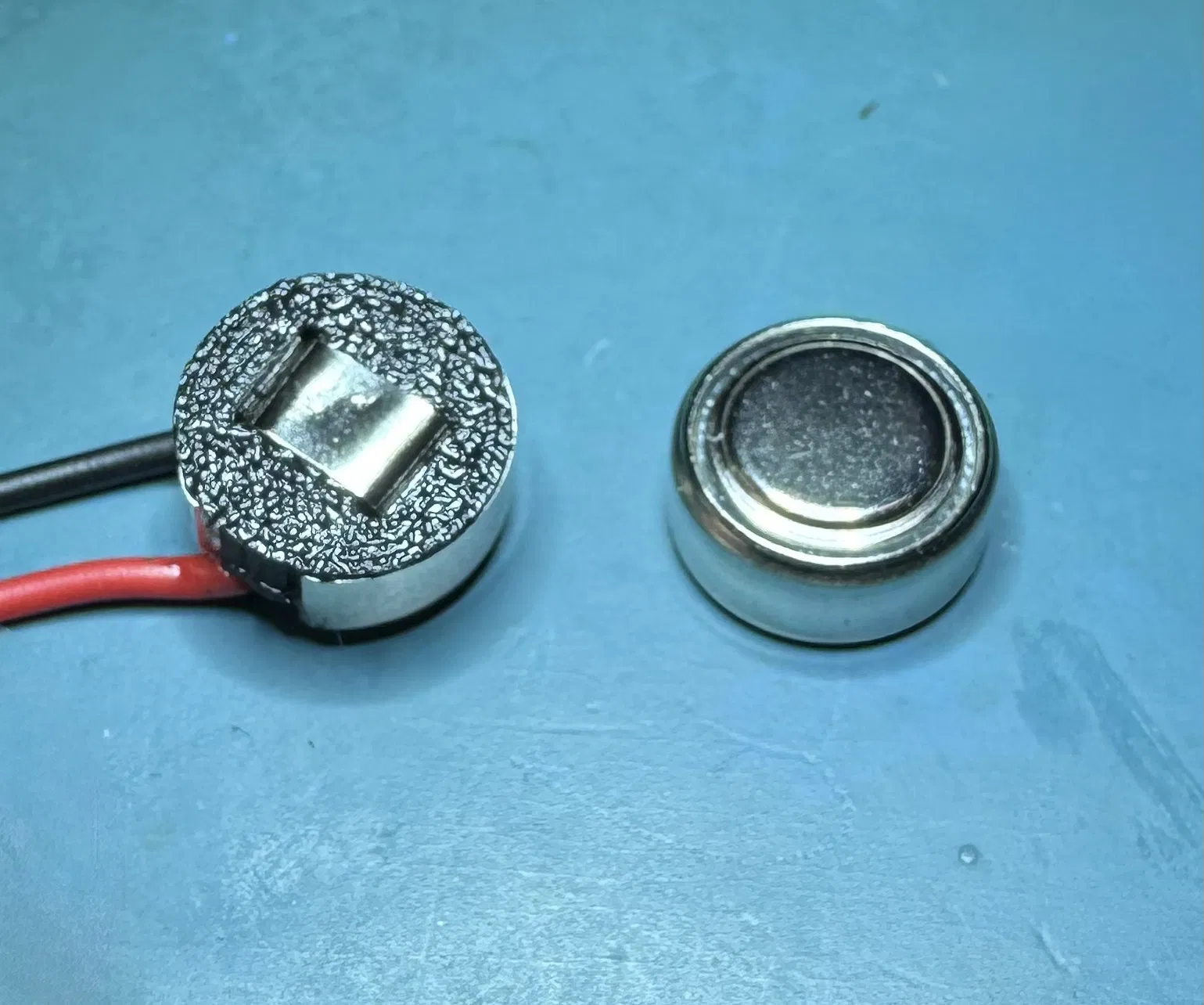

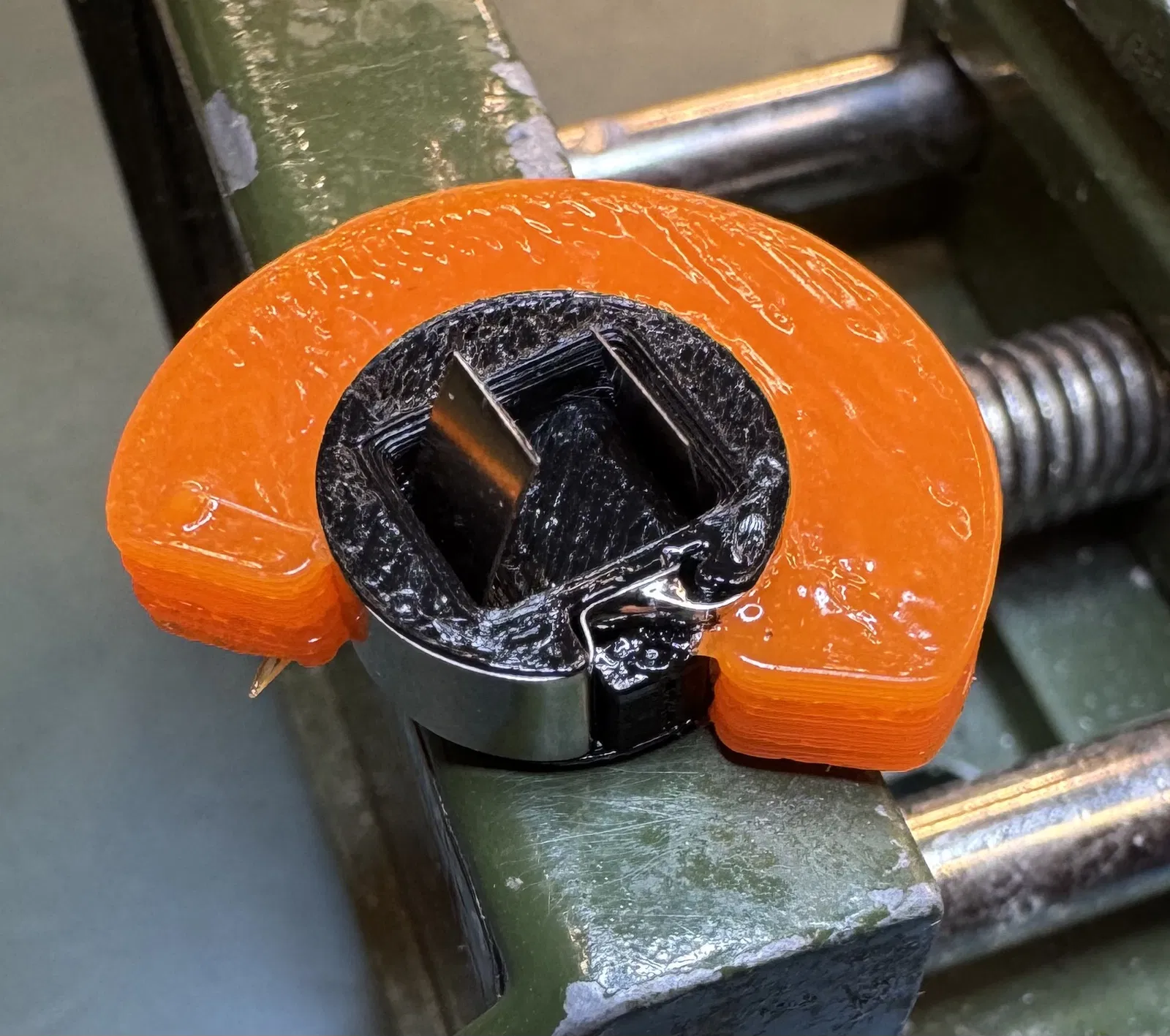

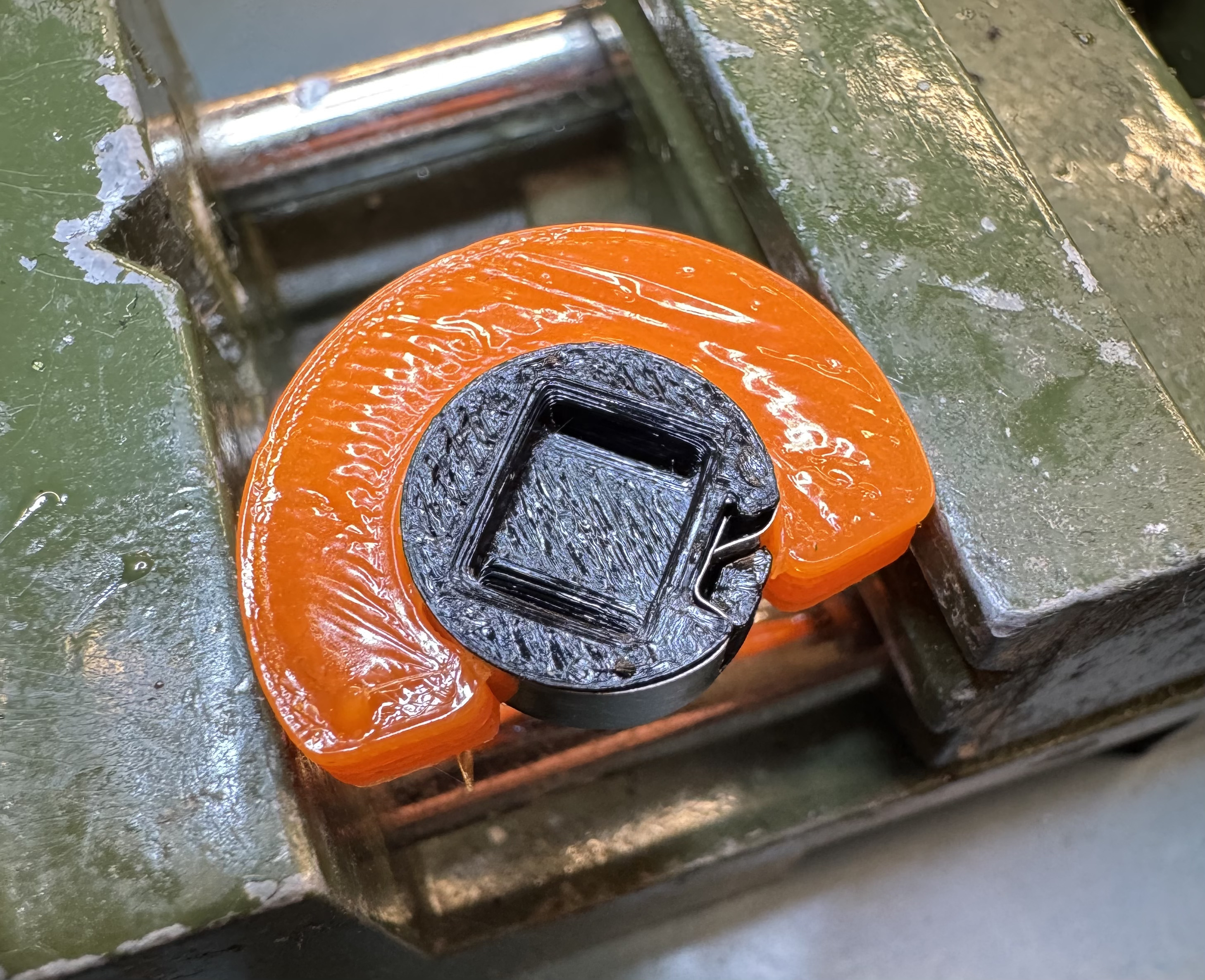

Mấy tấm ảnh cho thấy cách đặt dải kim loại vô cái bộ phận in ra. Mình bắt đầu bằng cách bẻ góc 90° cho dải kim loại, rồi nhét đầu đó vô adapter, quấn quanh, rồi ép phần còn lại vô khe. Cái "kẹp" (in bằng TPU) giúp giữ độ căng cho dải kim loại lúc hàn (ảnh chụp kiểu kẹp cũ; file có cái mới nha). Dải kim loại thứ hai có thể nhét từ dưới adapter lên và bẻ vô chỗ bằng tua vít.

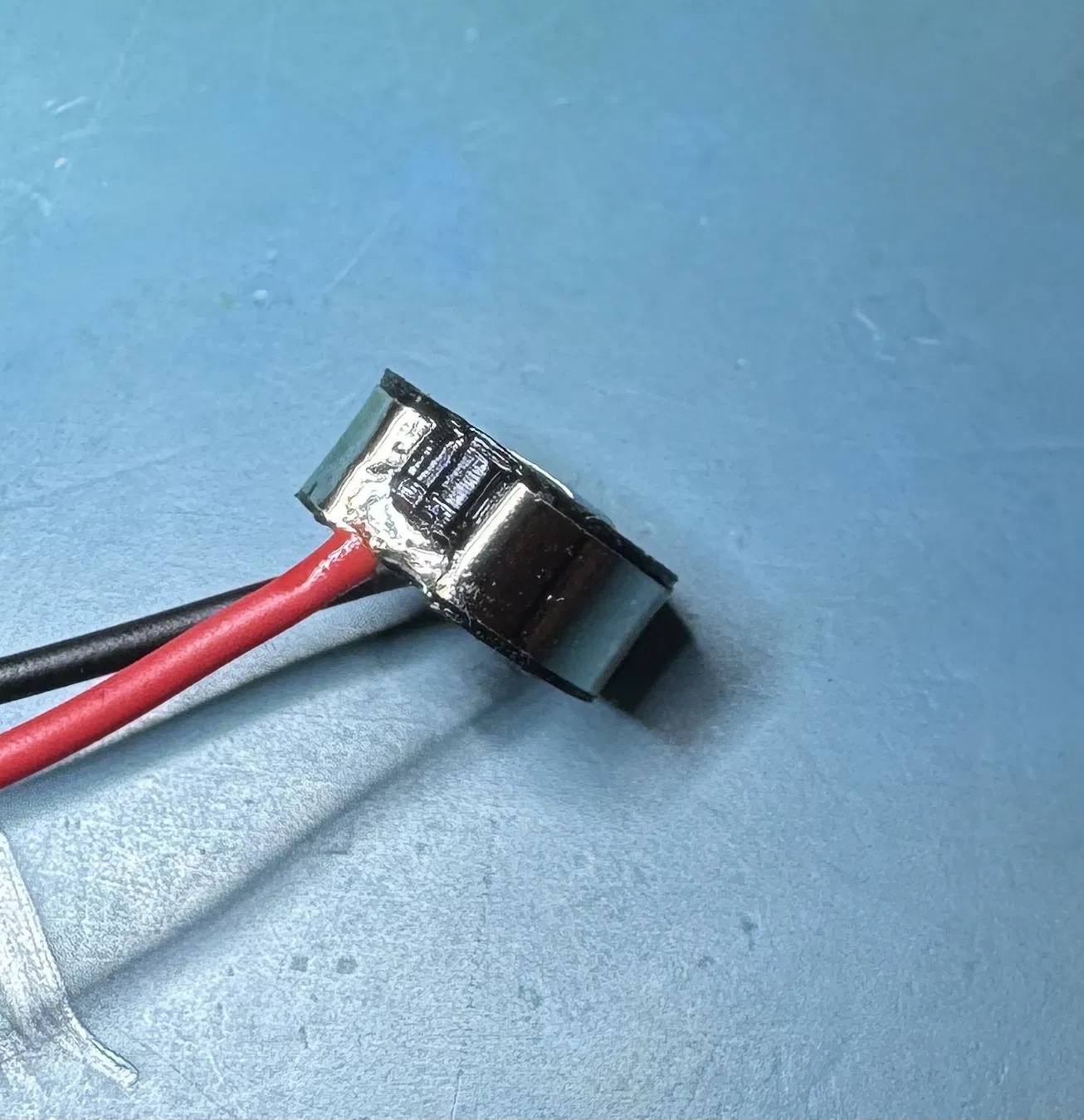

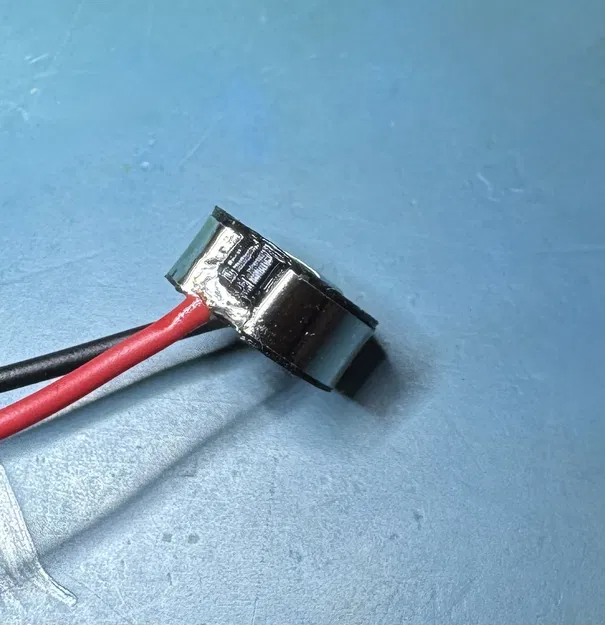

Hàn lẹ lẹ - có thêm flux thì càng tốt - vì PETG dễ chảy lắm. Tráng thiếc sẵn cho dây điện trước khi nối vô adapter để mối hàn làm nhanh hơn. Lỡ có làm chảy adapter chút xíu thì thường không sao đâu; quan trọng là giữ được hình dạng của cục pin gốc.

Lưu ý: "+" là mặt lớn / vành ngoài. "–" là mặt đối diện, trên cái tiếp điểm ở giữa nhỏ hơn (không phải cái vành).

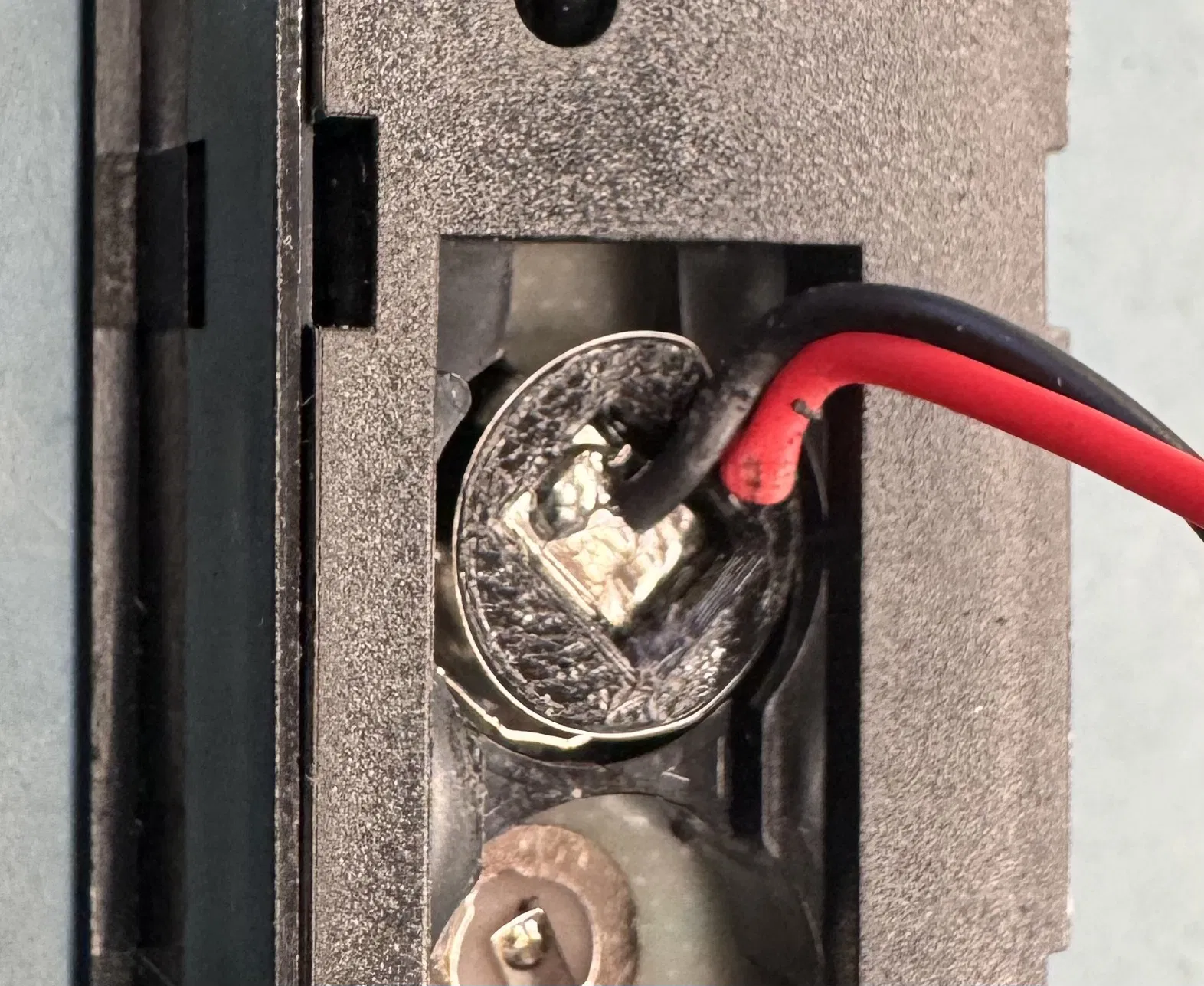

Tấm ảnh cuối cho thấy adapter đặt trong thiết bị mẫu (bình thường xài hai cục LR44 song song).

File CAD gốc (Fusion và step) đều có kèm theo.
