Giá đỡ quạt BIQU H2 V2s Lite cho quạt 5015 và 5020
Ống dẫn khí này được thiết kế để gắn vô đầu đùn BIQU H2 V2s Lite, có thể dùng cho quạt 5015 hoặc 5020, với hoặc không có BL-Touch. Có 4 phiên bản khác nhau cho bạn lựa chọn. Lưu ý là việc in mẫu này có thể hơi khó khăn một chút.
Mô tả

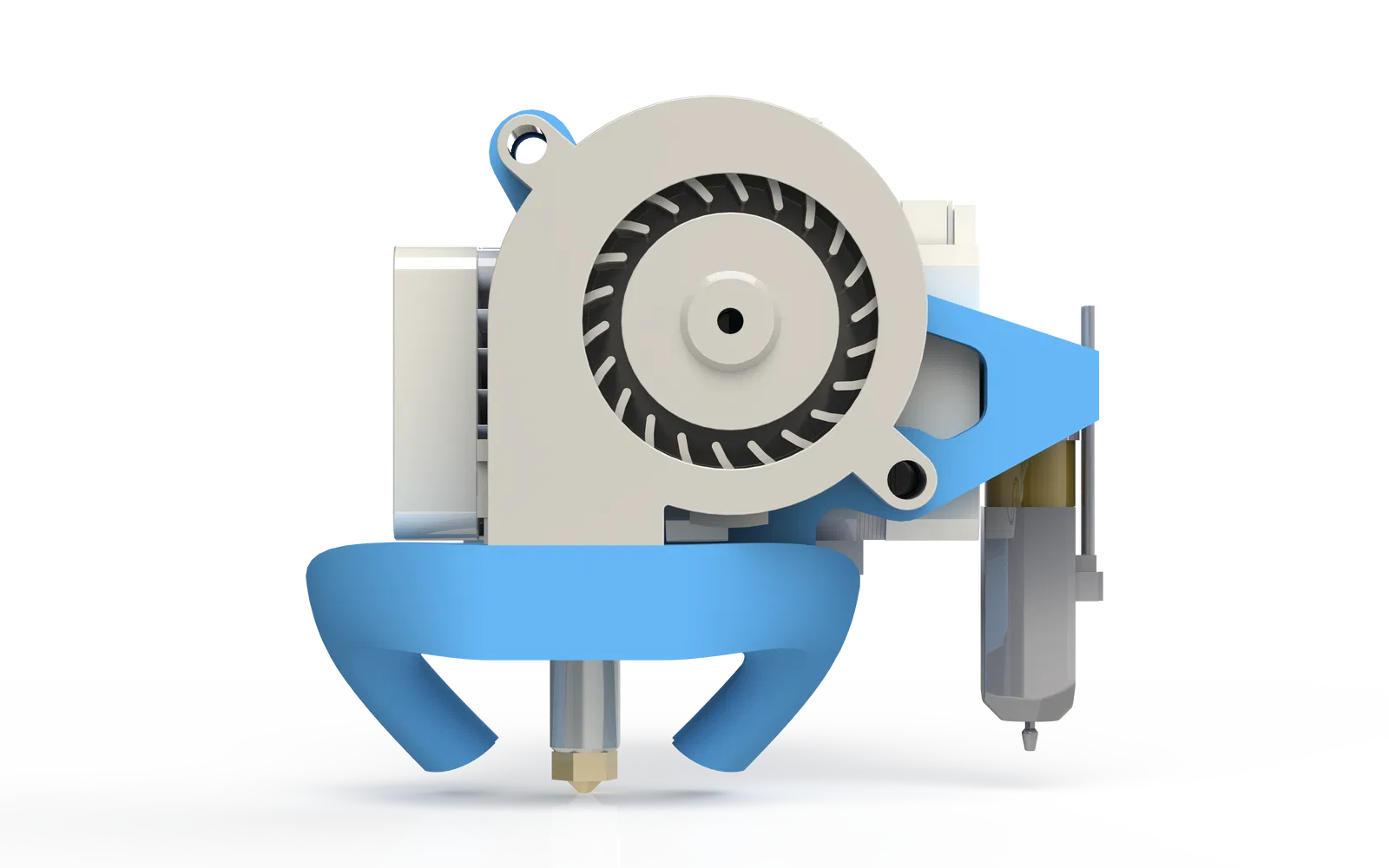

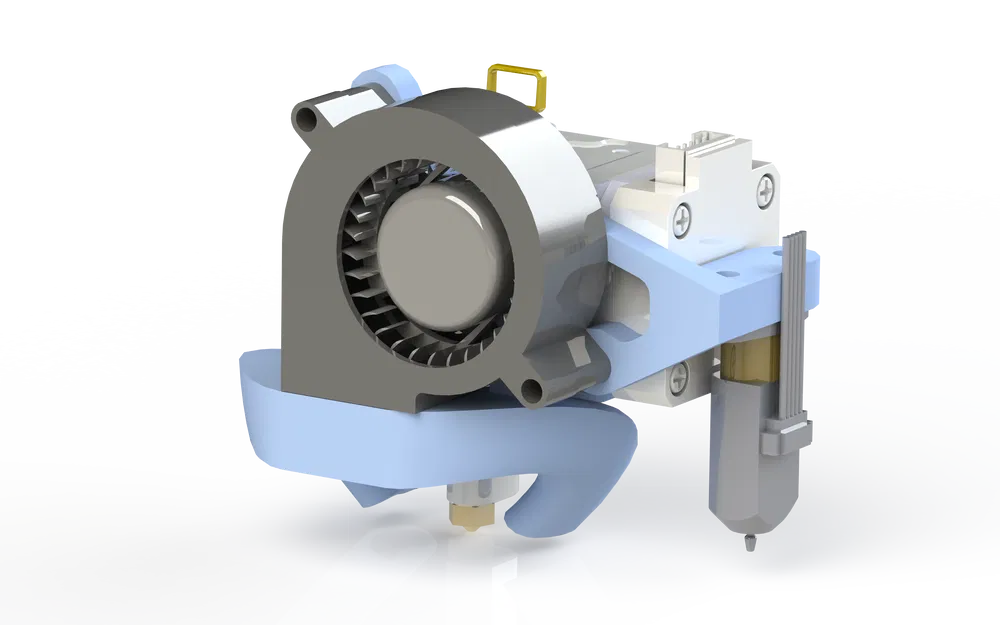

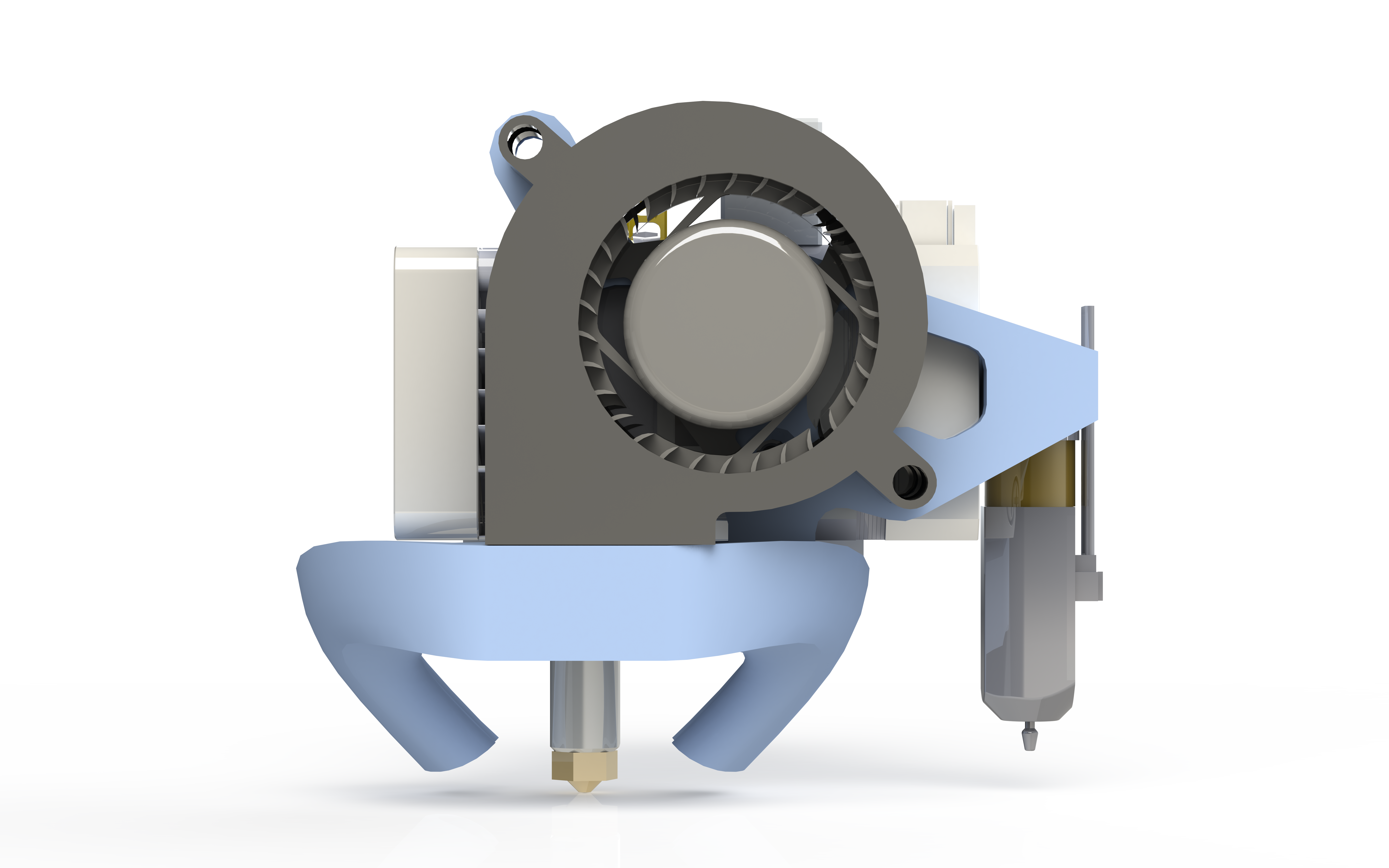

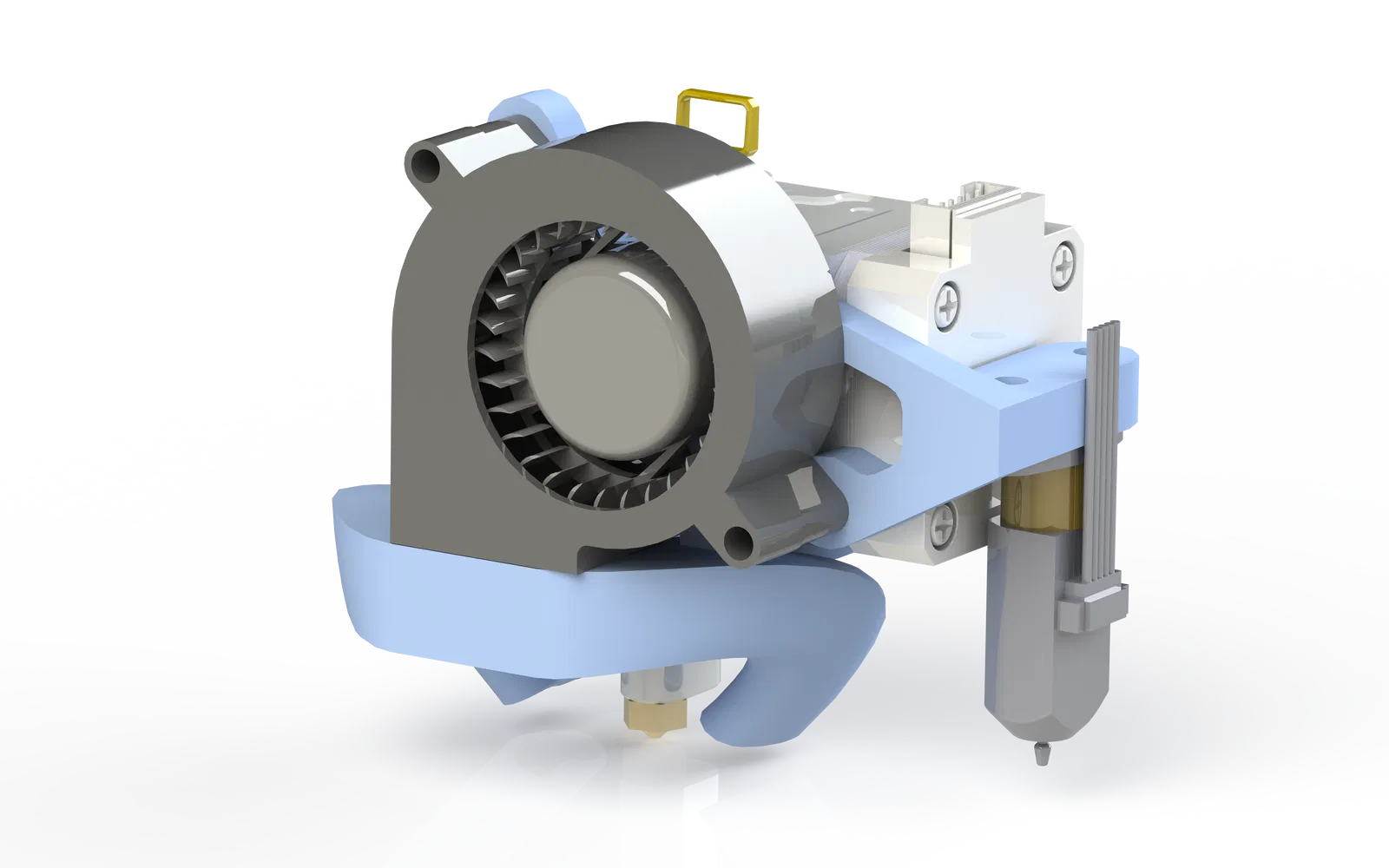

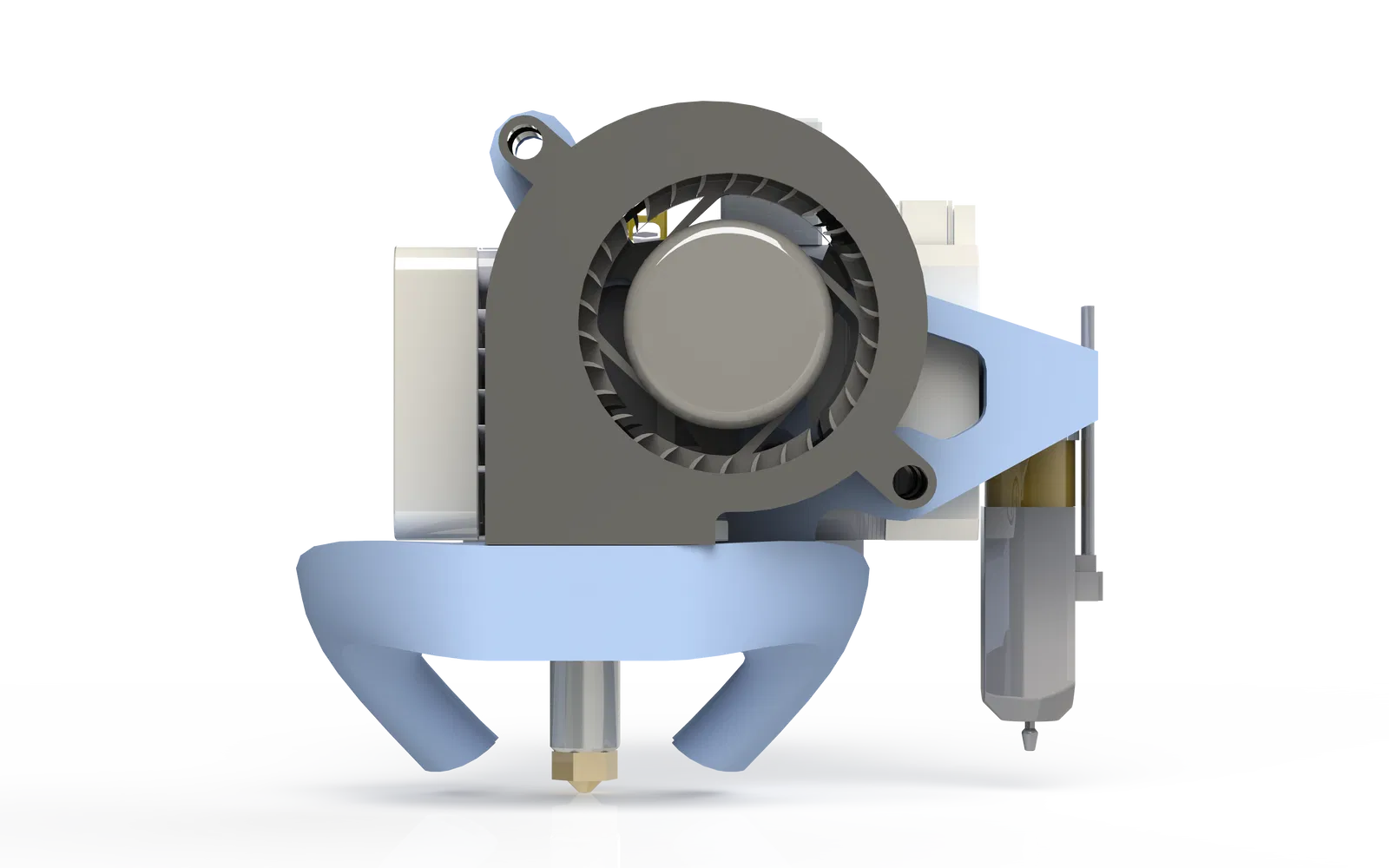

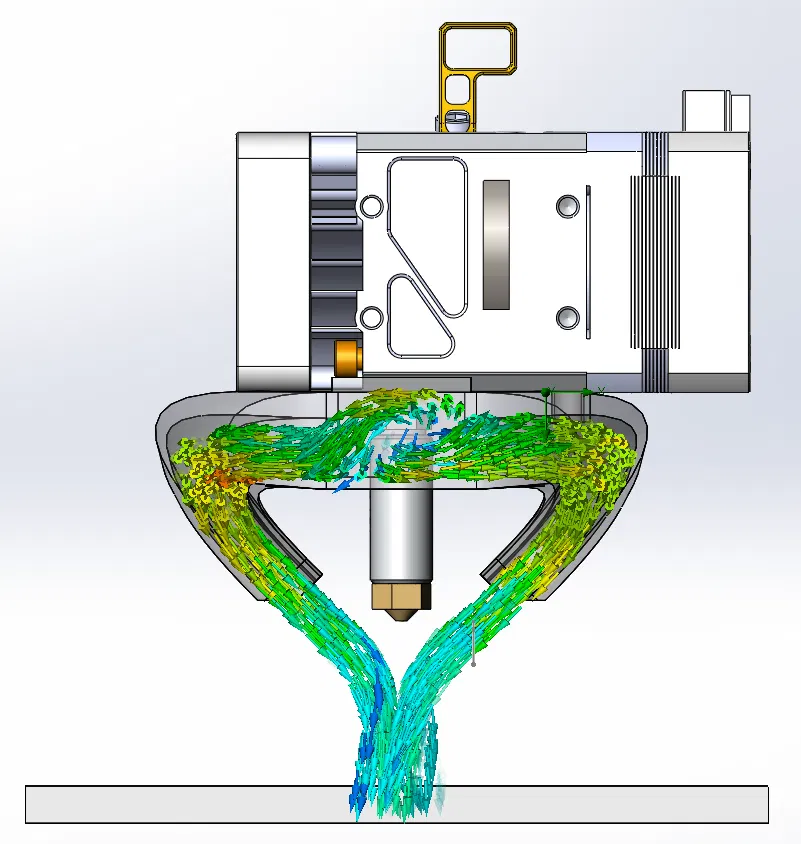

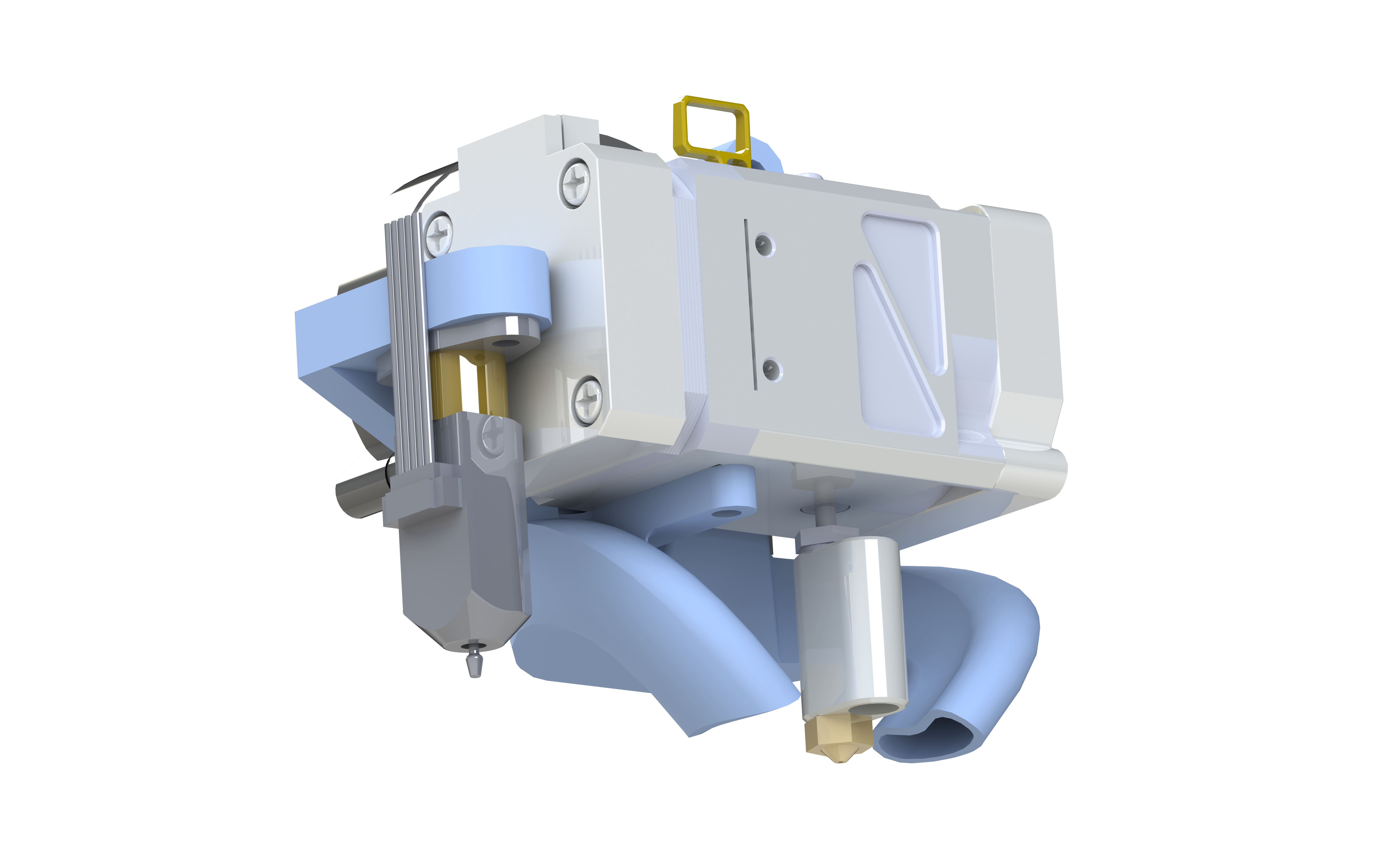

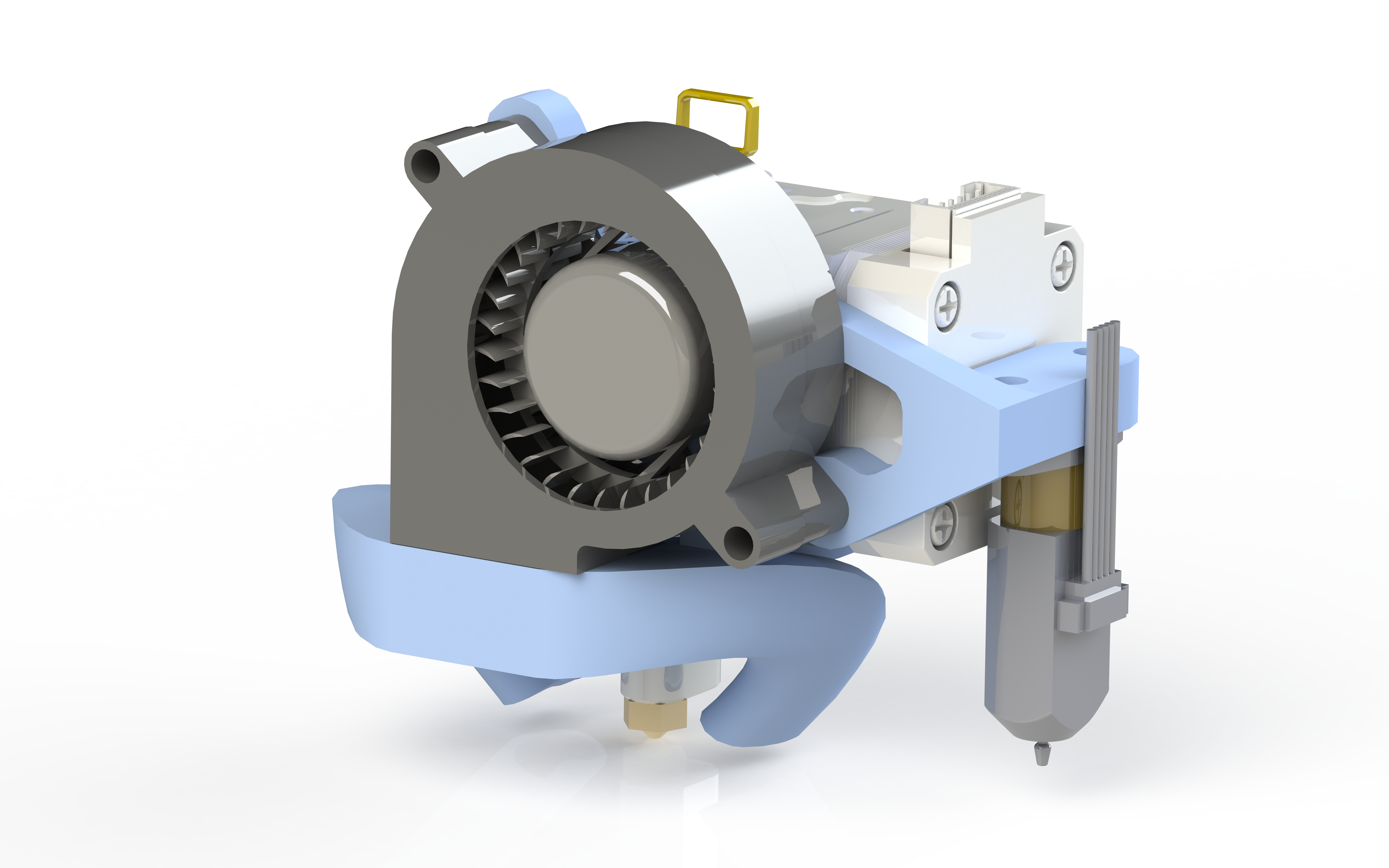

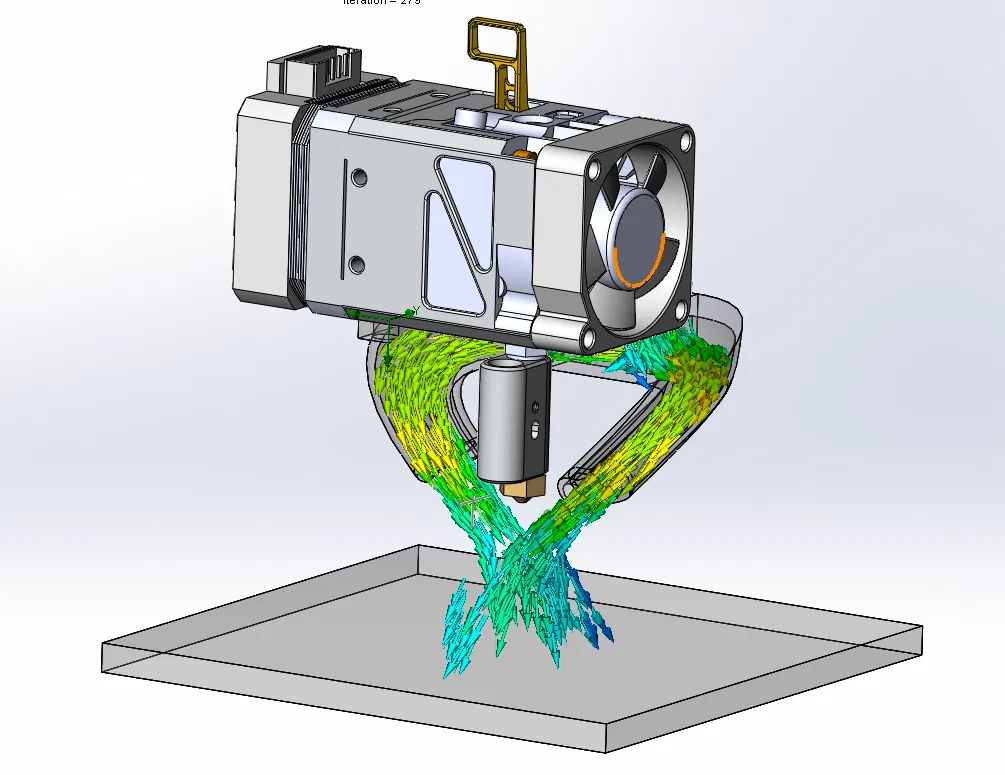

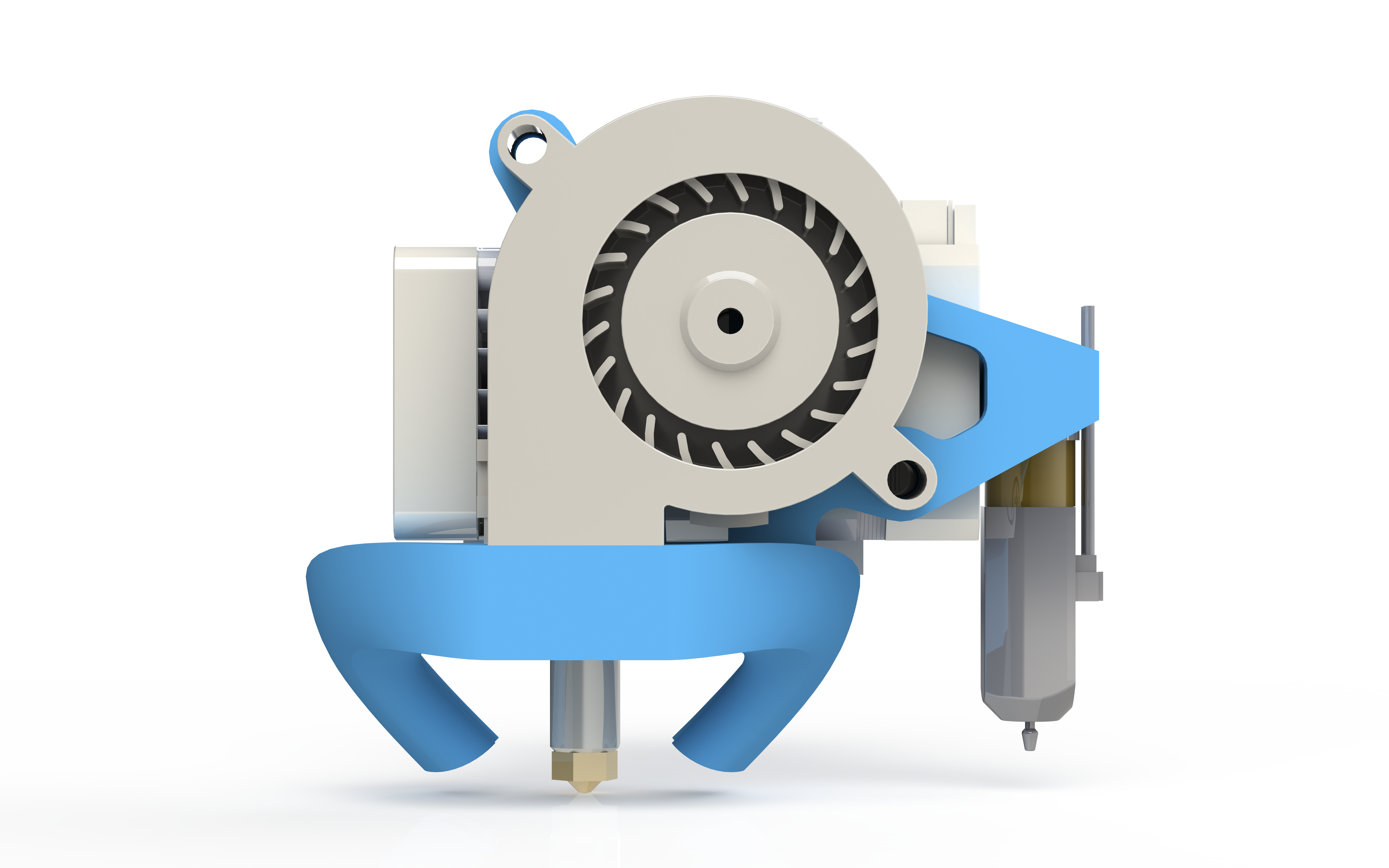

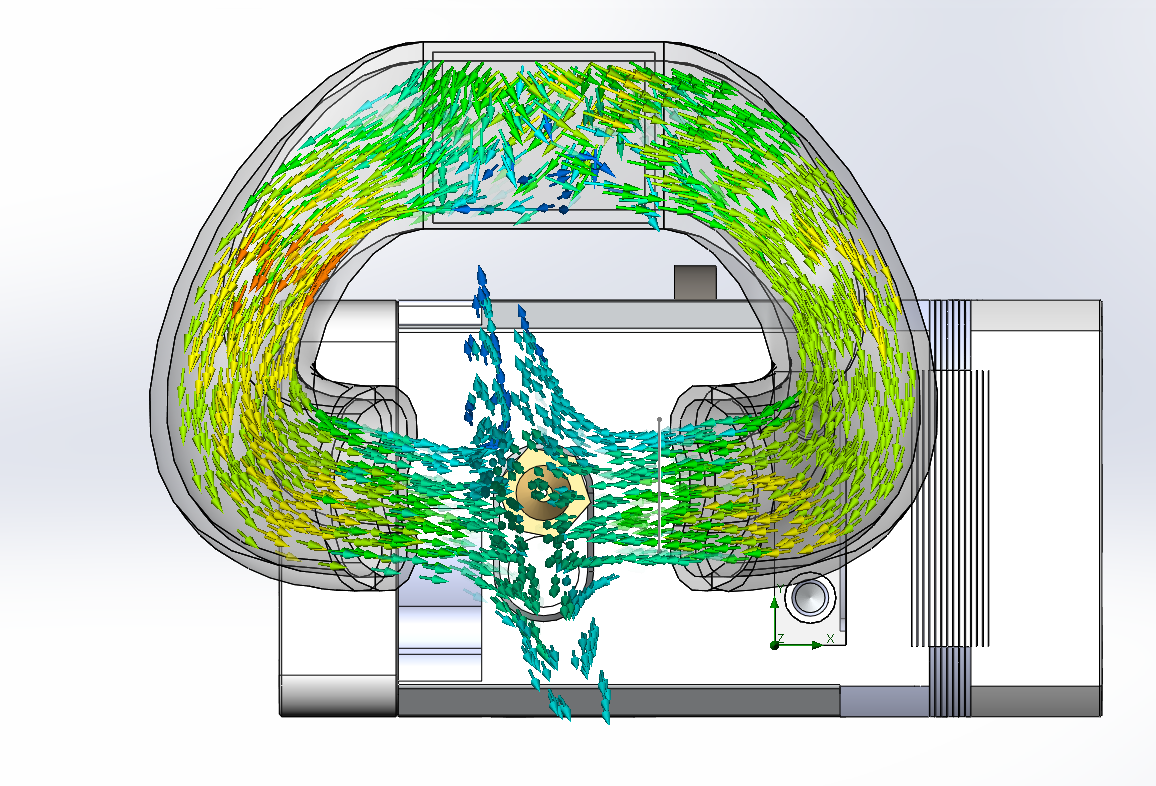

Tui đã thiết kế và mô phỏng cái ống dẫn khí này để gắn vô mặt trước của BIQU H2 V2s Lite.
Có 4 phiên bản:
1: Quạt 5015 / không có BL-Touch 2: Quạt 5015 / có gắn mount BL-Touch 3: Quạt 5020 / không có BL-Touch 4: Quạt 5020 / có gắn mount BL-Touch
Cái mẫu này in trên máy FDM hơi khó xíu nha, nhưng mà in được đó.
Phần cứng cần thiết để gắn:
4 con vít chìm M3x10 (để cố định vô mặt trước)
1 con vít đầu bằng M3x12 (để cố định vô đáy)
2 cái (hoặc 4 cái) ren cấy M3x5 (để gắn quạt và BL-Touch)
Cái này còn đang phát triển nên có thể có thay đổi đó nha. Nếu bạn thấy thiếu cái gì, cứ bình luận cho tui biết nha.
