Mô Hình Còi Hú Federal Signal SD-10 (Hoạt Động Hoàn Toàn)

Đây là mô hình còi hú Federal Signal SD-10. Bạn sẽ cần một động cơ DC-130 3v. Mô hình này không yêu cầu phần cứng phức tạp hay tốn kém. Đối với mô hình này, bạn về cơ bản chỉ cần động cơ, keo siêu dính và một đoạn dây cáp nhỏ, cùng với nguồn điện. Tuy nhiên, xin lưu ý là bạn nên đọc kỹ hướng dẫn lắp ráp. Mô hình có thể phức tạp về các bộ phận làm lệch hướng và chiếu xạ.

Các bộ phận cần thiết

• Động cơ DC 130 3V
• Dây cáp
• Pin (hoặc một nguồn điện khác)
• Keo siêu dính

Cách lắp ráp

Đầu tiên, dán động cơ vào stato rồi gắn cánh quạt vào trục động cơ. Cách tốt nhất là thoa keo lên trục động cơ rồi ấn cánh quạt vào, nhưng hãy đảm bảo nó không cọ vào mặt dưới. Sau khi keo khô, hãy kiểm tra xem còi hú có hoạt động không và có quay nhẹ được không =)

Bây giờ bạn có thể dán các bộ phận làm lệch hướng, nhưng hãy cẩn thận. Hai bộ phận chiếu xạ không giống hệt nhau. Hãy đảm bảo các bộ phận làm lệch hướng được định vị chính xác vì chúng không nghiêng cùng một góc ở cả hai bên. Các góc lớn hơn thuộc về phía trên.

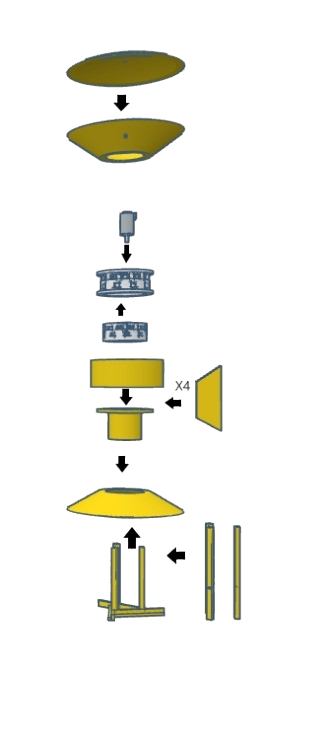

Đầu tiên, bạn phải dán các bộ phận làm lệch hướng vào bộ phận chiếu xạ phía trên. Sau đó gắn tấm chắn và bây giờ bạn có thể dán stato cùng với động cơ và cánh quạt vào bộ phận chiếu xạ phía trên. Bây giờ bạn có thể dán bộ phận hút vào stato và dán toàn bộ cấu trúc vào bộ phận chiếu xạ phía dưới. Cuối cùng, khi mọi thứ đã được dán lại với nhau, bạn có thể dán chân đế tùy chọn. Nếu bạn muốn chân đế dạng cột, bạn sẽ cần 3 con vít M3 để dán nó vào một cột.

Nếu không, có chân đế cổ điển. Nếu bạn phát hiện lỗi trong mô hình, vui lòng báo cho tôi ngay lập tức để tôi có thể sửa chữa!

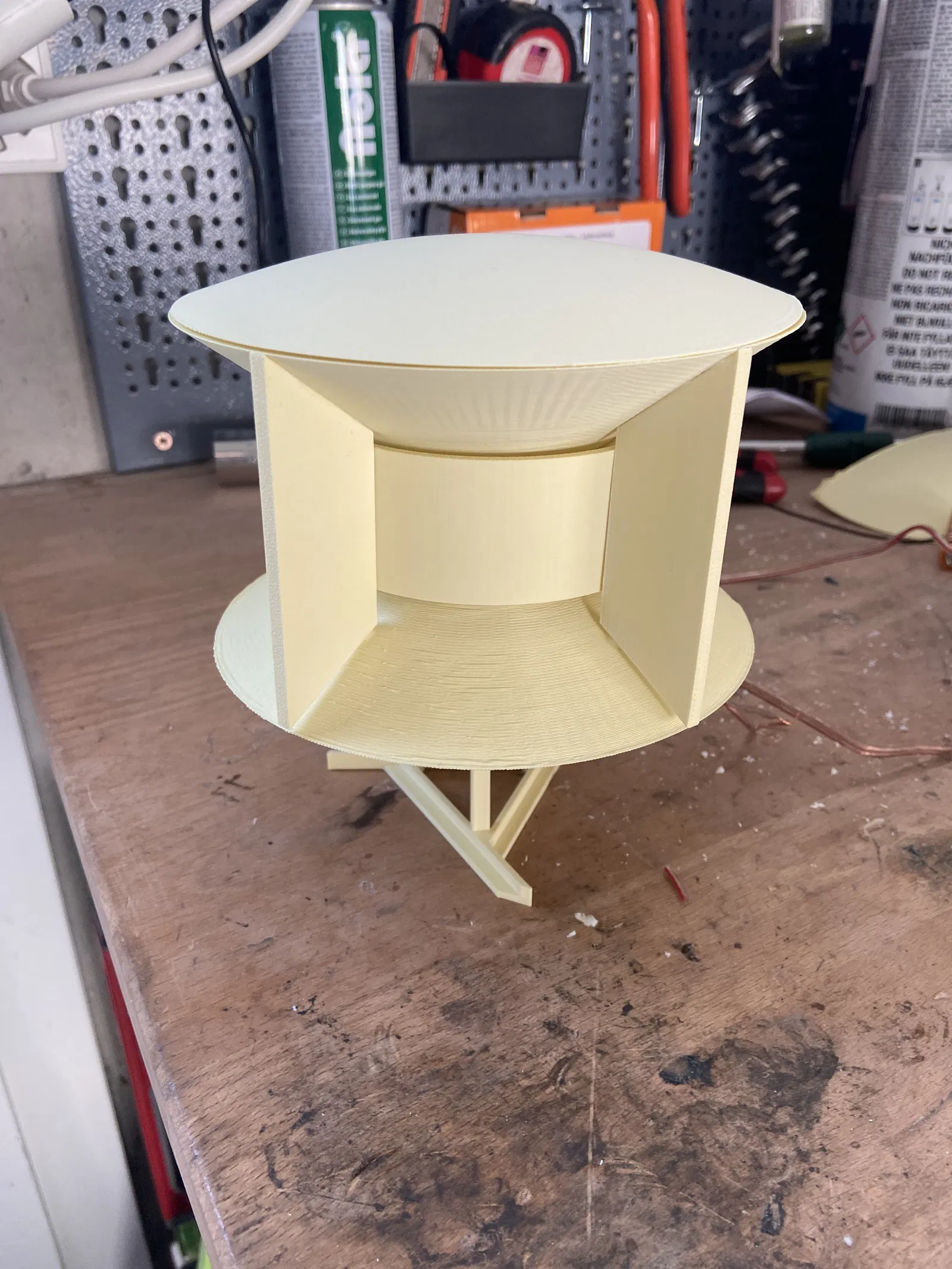

Thiết kế đã được kiểm tra và hoạt động tốt.

Điều khiển

Giống như thật, bạn có thể điều khiển còi hú này bằng bộ hẹn giờ AR. Tôi hiện đang chế tạo một cái và nó sẽ tương thích với mô hình. Hoặc, bạn có thể tự xây dựng hệ thống điều khiển bằng Arduino, relay, Raspberry Pi hoặc các chức năng khác.

Nhân tiện, tôi cũng đang cố gắng làm cho còi hú kêu to hơn một chút. Động cơ của tôi không quay đặc biệt nhanh nên không kêu to lắm. Mặc dù trông giống nhau, nhưng các động cơ không phải lúc nào cũng có tốc độ như nhau. Tôi khuyên bạn nên dùng cái nhanh nhất. Do đó, tôi không thể nói còi hú này sẽ kêu to như thế nào đối với bạn.

Cảnh báo! Còi hú này có thể rất to, hãy bảo vệ tai của bạn. Bạn càng cung cấp nhiều năng lượng cho động cơ thì còi hú càng kêu to. Nhưng đừng lạm dụng, nếu không động cơ sẽ cháy, giống như chiếc Cyclone của tôi đã từng bị.

Hy vọng bạn thích mô hình này! :) Viết ý tưởng của bạn trực tiếp trong phần bình luận và tôi sẽ thực hiện! Nếu bạn phát hiện lỗi, vui lòng báo cáo ngay lập tức để tôi có thể sửa chữa ngay lập tức!
