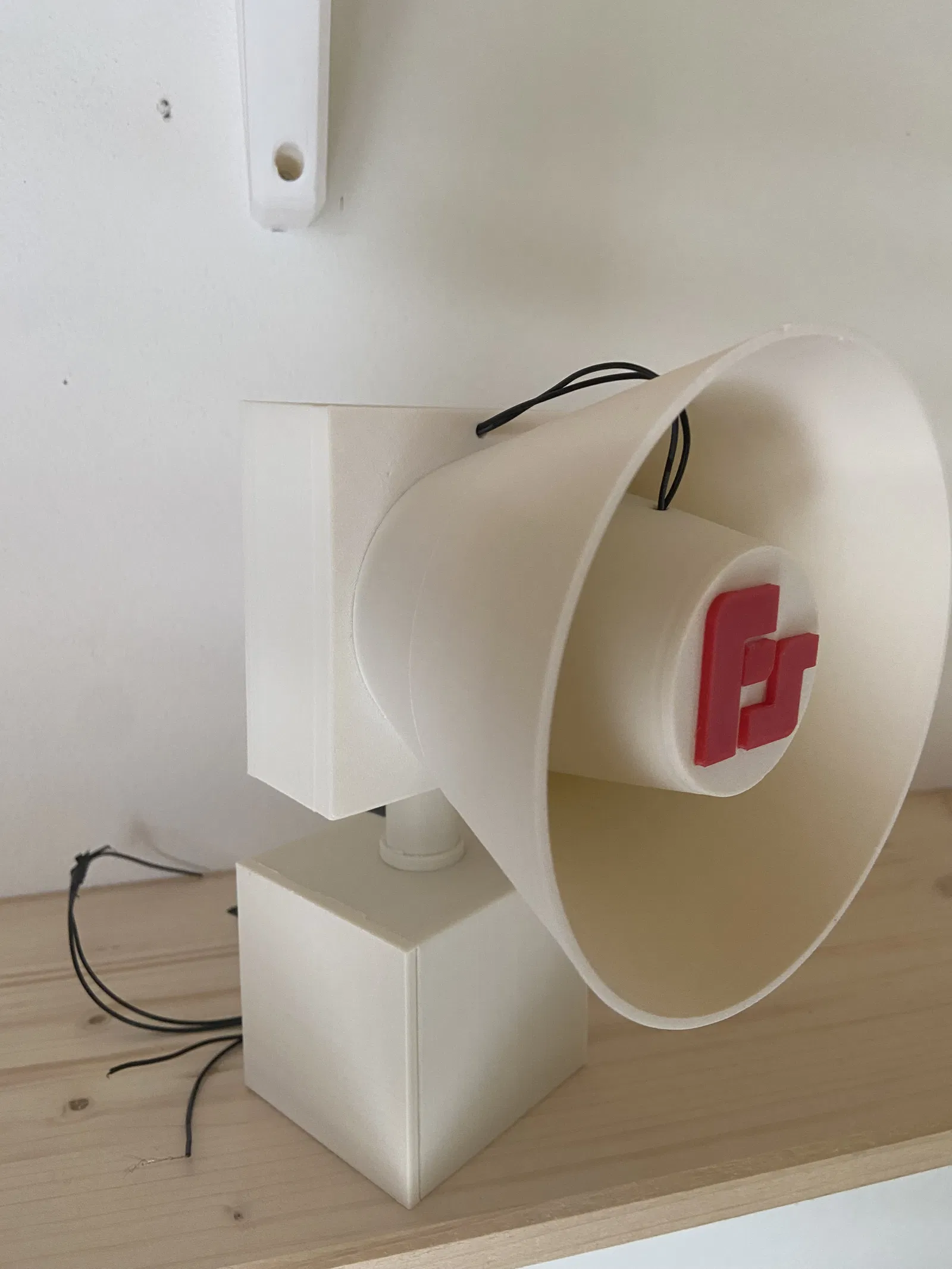

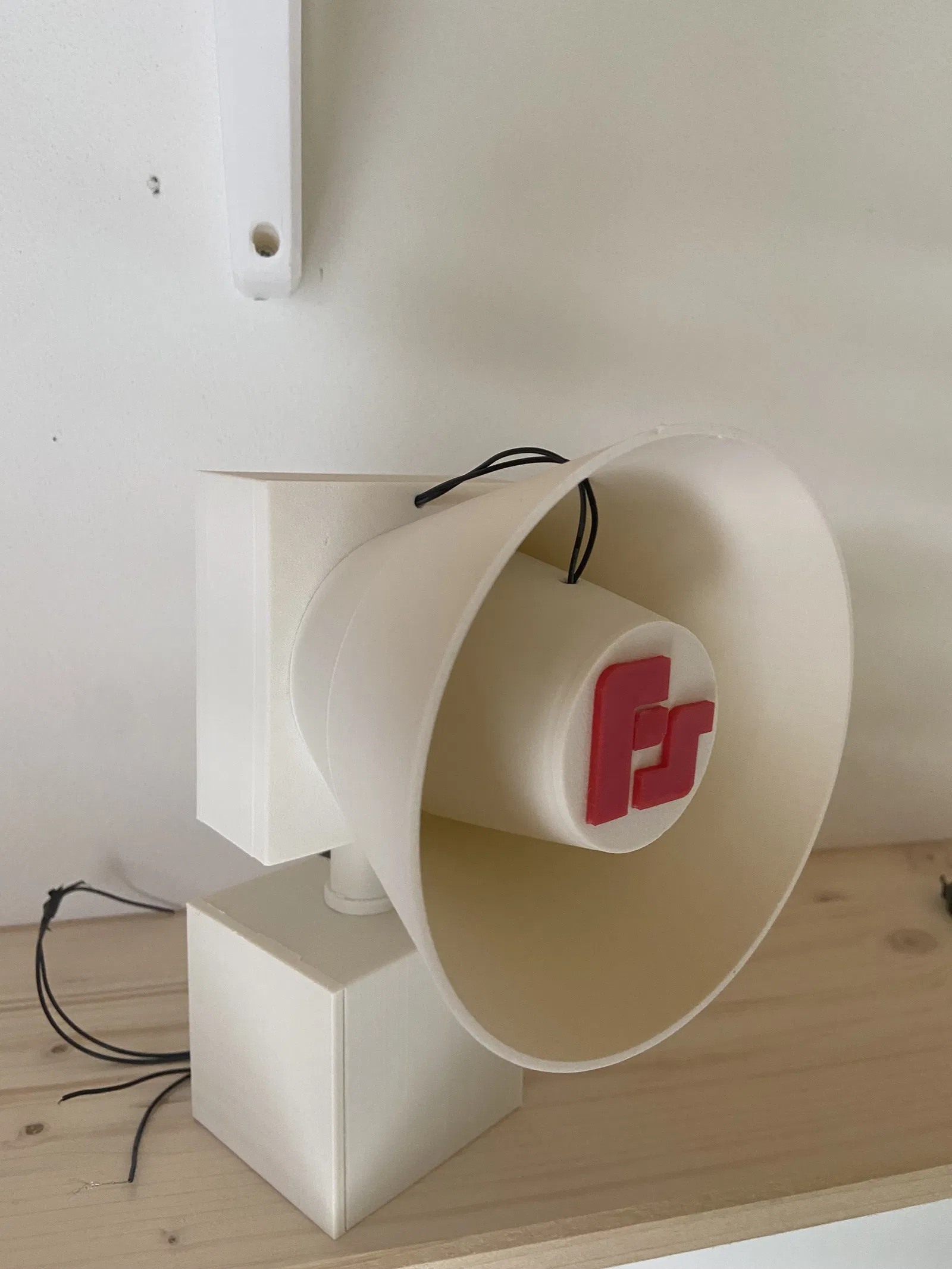

Mô hình Federal Signal 2001 SRNB (Hoạt động đầy đủ)

Đây là mẫu 2001 SRNB đầu tiên trên Printables! Nó hơi lớn hơn những gì tôi thường làm, nhưng có một người dùng yêu cầu mẫu này, nên tôi đã làm nó! Phần stator, chopper và một phần của loa không quá khó để lắp ráp, vì tất cả chúng đều dựa trên các nguyên tắc tương tự như các mẫu khác của tôi. Tuy nhiên, hai vòng góp có thể phức tạp và đòi hỏi nhiều sự khéo léo.

Linh kiện cần có

• 2x Động cơ DC 130 3V
• Dây cáp
• Nguồn điện
• Vỏ lon nước ngọt rỗng (hoặc dải kim loại)
• Keo siêu dính

Công cụ cần có

• Mỏ hàn
• Kéo
• Giấy nhám

Cách lắp ráp

Đầu tiên, tôi sẽ bắt đầu với bộ phận chopper. Nó là phần dễ nhất. Tôi đã chia làm hai phần để tránh nhầm lẫn. Bạn cũng có thể bắt đầu với bộ phận quay.

Chopper và Stator

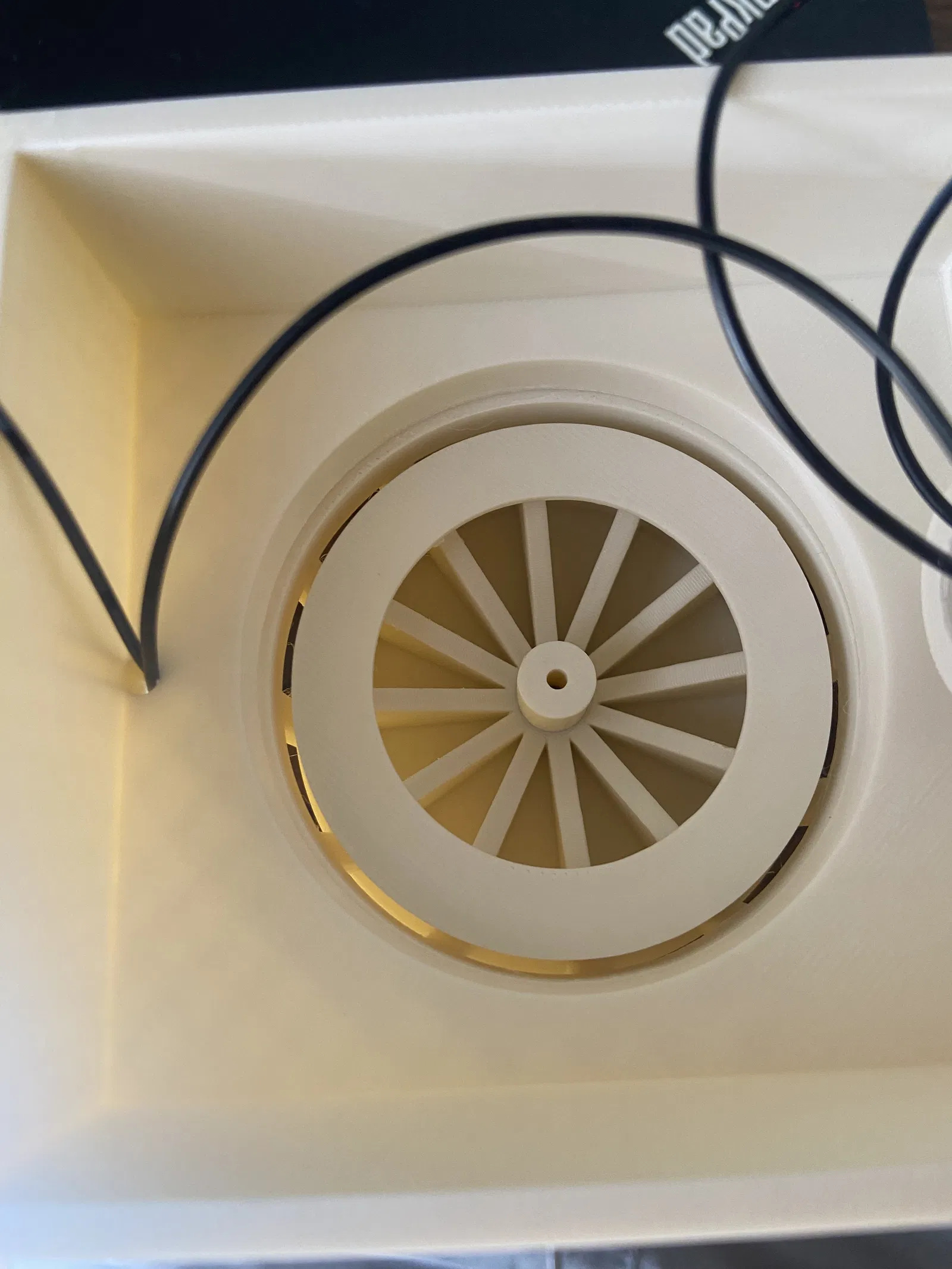

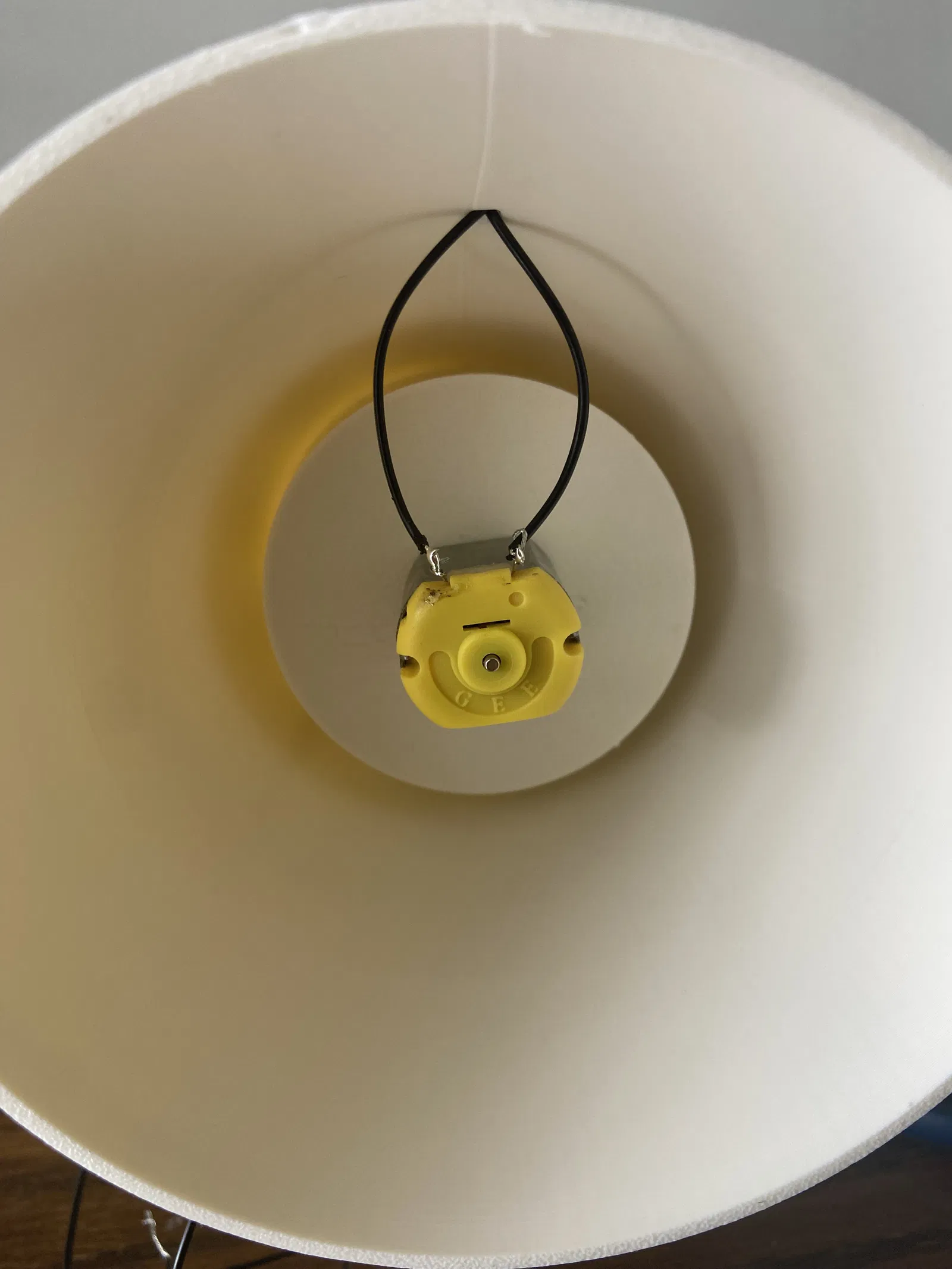

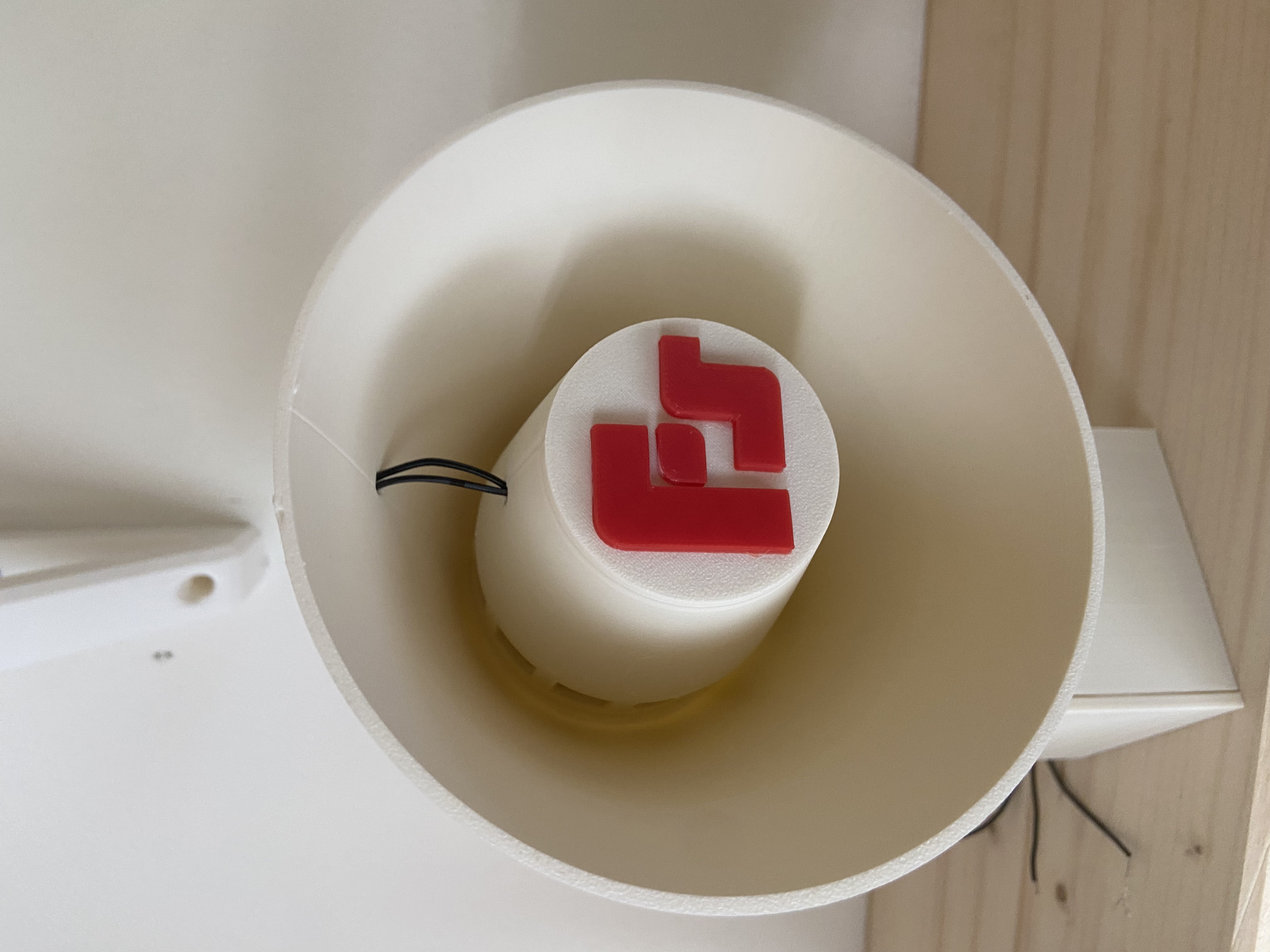

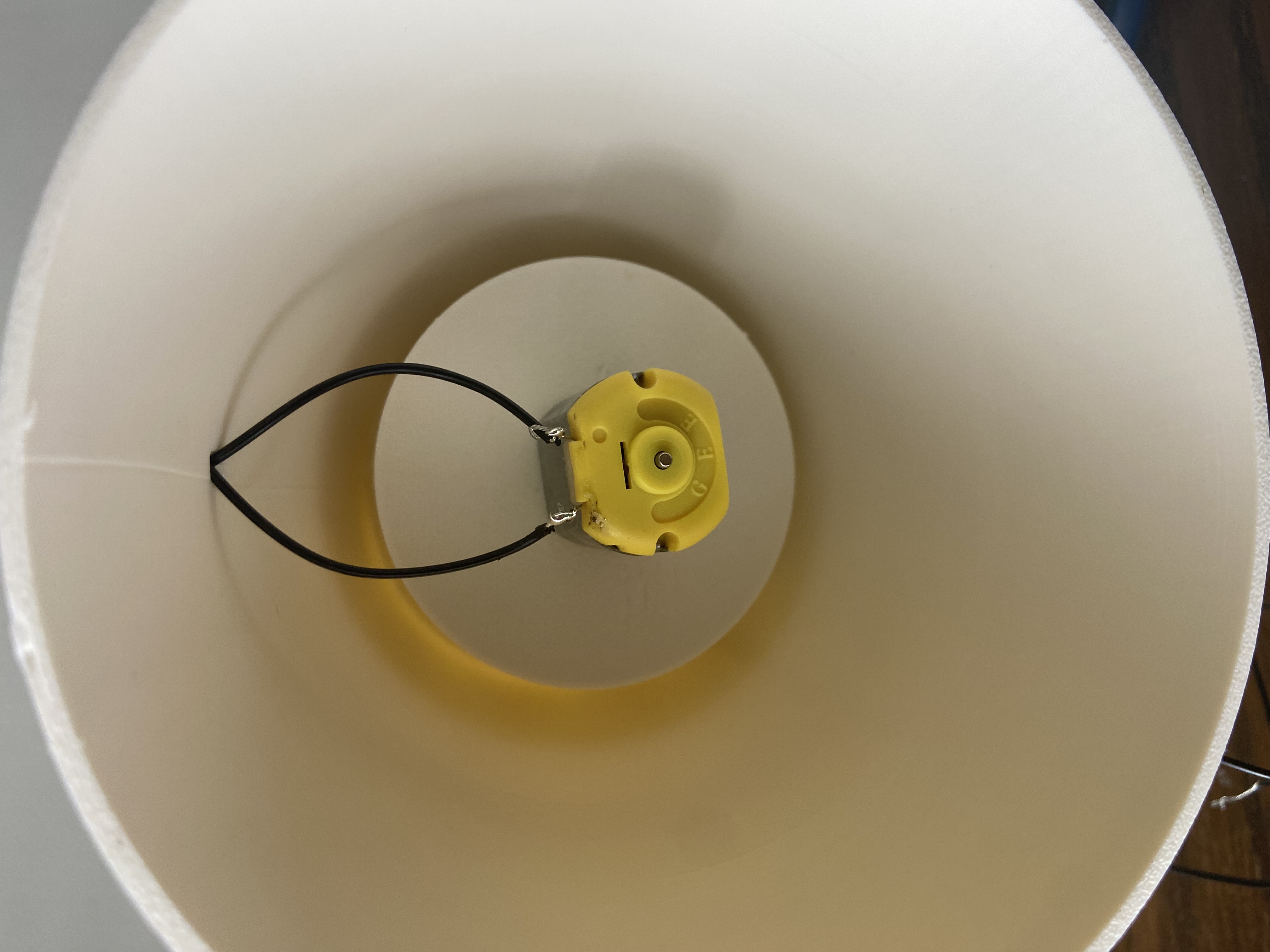

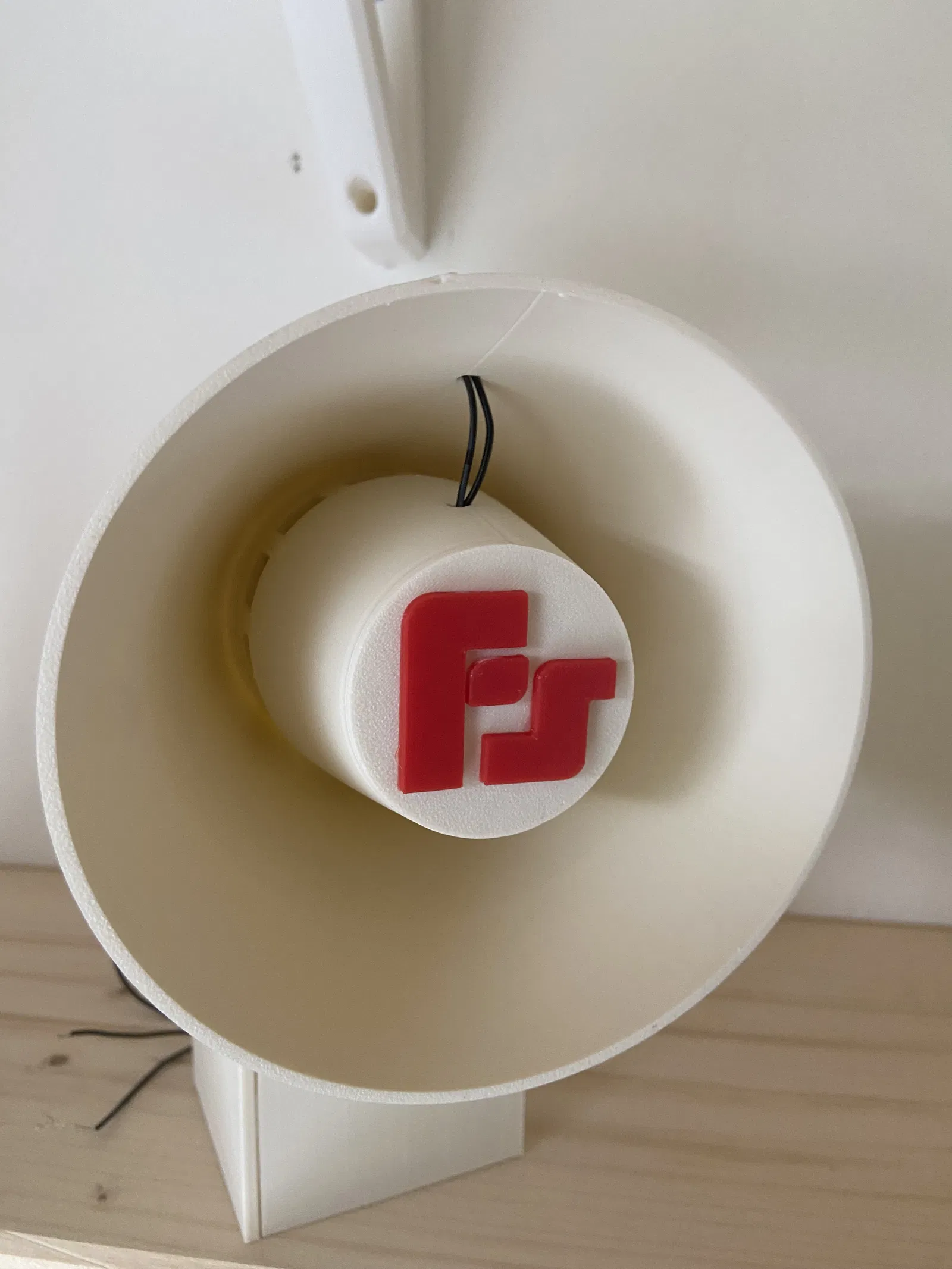

Đầu tiên, gắn động cơ vào stator. Sau đó, gắn chopper vào trục động cơ. Đảm bảo rằng chopper không cọ xát vào cạnh của stator. Điều này ảnh hưởng rất lớn đến âm thanh. Nếu stator cọ xát vào cạnh liên tục, tốt nhất là in một chiếc chopper mới. Bây giờ, gắn dây cáp vào động cơ. Sau khi hoàn thành, bạn có thể dán nắp động cơ vào stator. Nếu bạn đã in logo Federal Signal, bạn có thể dán nó lên bây giờ. Bây giờ đến phần đế loa. Dán loa vào đó và sau đó lắp toàn bộ bộ phận stator-chopper vào loa. Bây giờ, dán hai vòi hút vào dưới đế loa. Bạn có thể xem cách thực hiện trong hình ảnh. Đừng gắn nắp vào đế loa vội; cái đó để sau cùng!

Bộ phận quay (Rotator)

Hãy cẩn thận với bộ phận quay, vì nó có thể hơi phức tạp. Lấy một lon nước ngọt rỗng và chà sạch lớp in. Tôi đã sử dụng một lon cola rỗng. Sau khi chà nhám, lon sẽ không còn bất kỳ hình in nào. Bây giờ dùng kéo cắt hai dải vừa với các khe của trục chính. Hàn một sợi cáp vào mỗi dải và luồn sợi cáp qua các lỗ. Sau đó, dán các dải vào các khe. Sợi cáp phải đủ dài! Bây giờ bạn đã có các vòng góp. Bây giờ đặt trục chính vào lỗ lớn trên đế bộ phận quay. Bây giờ gắn bánh răng chính vào trục chính và dán chặt nó. Bây giờ gắn động cơ vào đế bộ phận quay và bánh răng vào động cơ. Cuối cùng, dán cáp vào giá đỡ chổi than và dán nó vào đế bộ phận quay. Đảm bảo rằng dây của động cơ chạm vào các vòng góp. Dán nó sao cho nó tiếp xúc tốt với các vòng góp!

Bây giờ, tất cả những gì còn lại là dán loa vào trục chính và kết nối các dây cáp với động cơ. Cuối cùng, đặt hai nắp che lên bộ phận quay và loa, và mô hình đã hoàn thành!

Vận hành còi báo động

Để vận hành còi báo động, bạn có thể kết nối hai dây cáp khác nhau cho bộ phận quay và chopper để bạn có thể chạy chúng riêng biệt. Tuy nhiên, nếu bạn thích một giải pháp đơn giản hơn, chỉ cần hàn động cơ bộ phận quay vào dây của chổi than để vận hành nó bằng pin.

Nếu bạn gặp sự cố, bạn có thể viết thư cho tôi và tôi sẽ giúp bạn. Có thể có lỗi với các vòng góp, vì vậy hãy đảm bảo kim loại mịn. Nếu động cơ trên chopper quá nặng, bạn có thể đặt thêm trọng lượng vào bộ phận quay. Nếu bạn muốn một loại còi báo động khác, hãy nhớ viết vào phần bình luận nhé! Chúc bạn vui vẻ! :D
