Khớp nối PTFE xuyên vách cho hộp chống ẩm

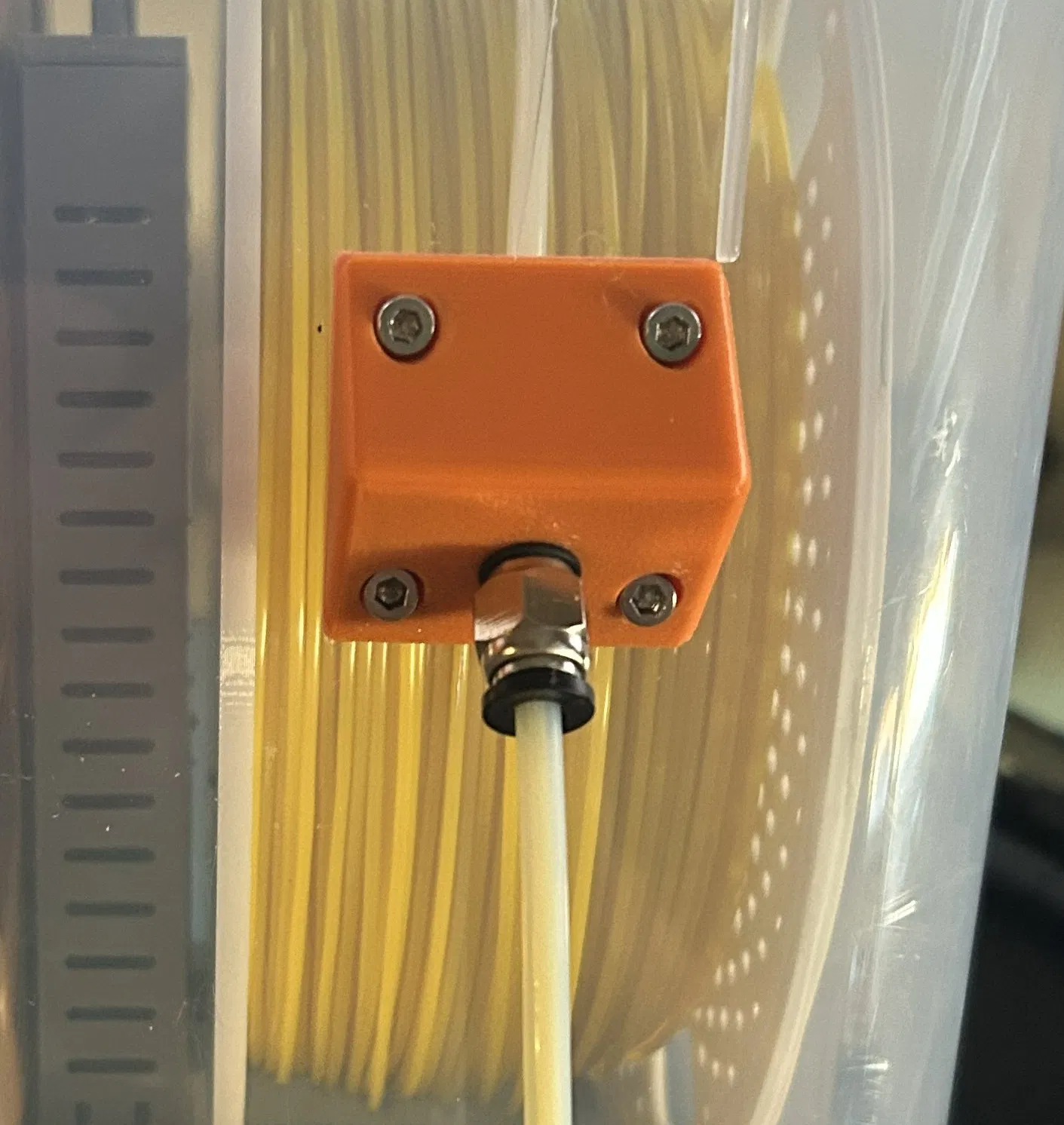

Cái khớp nối dẫn ống PTFE xuyên vách này được thiết kế để dùng cho hộp chống ẩm, cho phép ống đi qua và có chỗ ra hơi xéo 45 độ. Ren làm gần giống ren tiêu chuẩn, đảm bảo kín khí và cứng cáp sau khi lắp. Có kèm dụng cụ hỗ trợ lắp đặt.
Mô tả
Tui thiết kế cái này để xài cho hộp chống ẩm nha. Nó là cái bộ phận dẫn ống đi xuyên qua, có cái chỗ ra ống hơi xéo xéo 45 độ.
Cái ren cho "10mm" PC4-10M nó KHÔNG phải ren tiêu chuẩn 10mm đâu nha. (thật ra là ren BSPT 1/8in, ren côn đó). Cái ren trong thiết kế này là ren 10mm, bước ren 0.91, không côn - cái này tui làm gần giống vậy á mà xài ngon lành.
Tui in bằng PET-G, 6 lớp vỏ, 20% ruột cho cứng cáp, không cần chống đỡ.
In phần ren úp xuống để ren đẹp nhất nha.
Lắp ráp thì chỉ cần khoan lỗ và làm sạch khu vực phù hợp cho ống PTFE (tui lấy cái tấm góc ra làm mẫu nha), dùng 4 con vít lục giác M3-8 siết thẳng vô cái tấm góc ra đó.
Kết quả là cái mối nối vừa cứng cáp mà lại kín khí luôn đó.

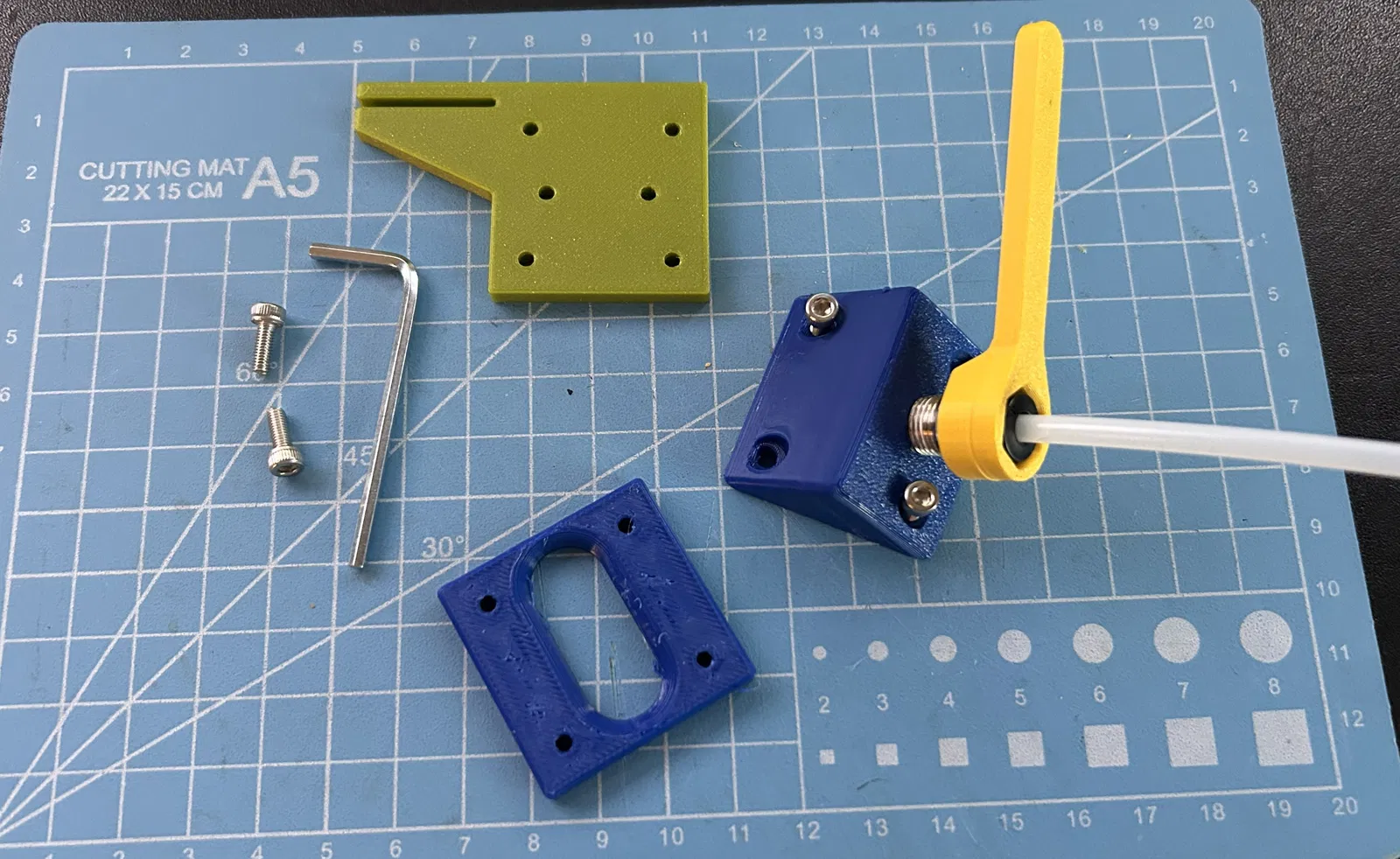

Có kèm thêm cái dụng cụ siết và cái dẫn hướng khoan để lắp cái bộ phận dẫn này luôn nha.
