Tenkai - Dao Bướm Lật Hiệu Năng Cao, Hệ Thống Không Chốt (Balisong)

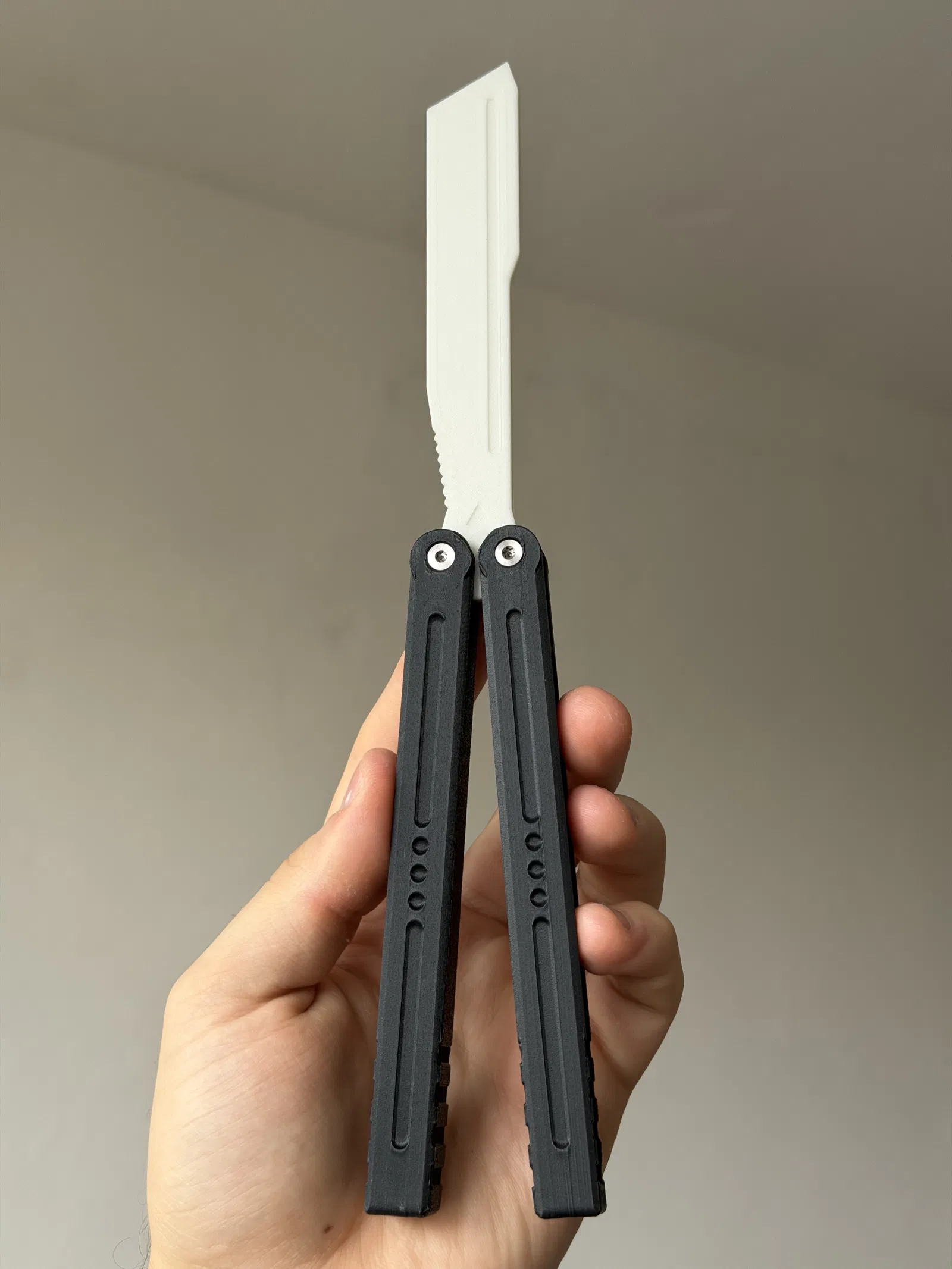

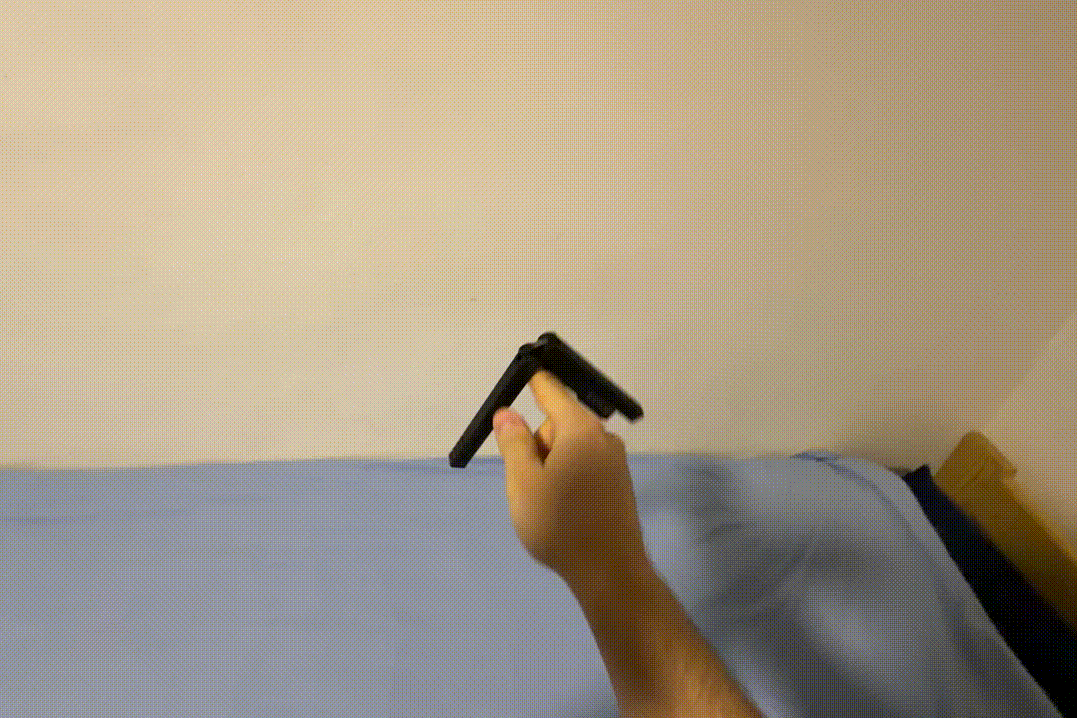

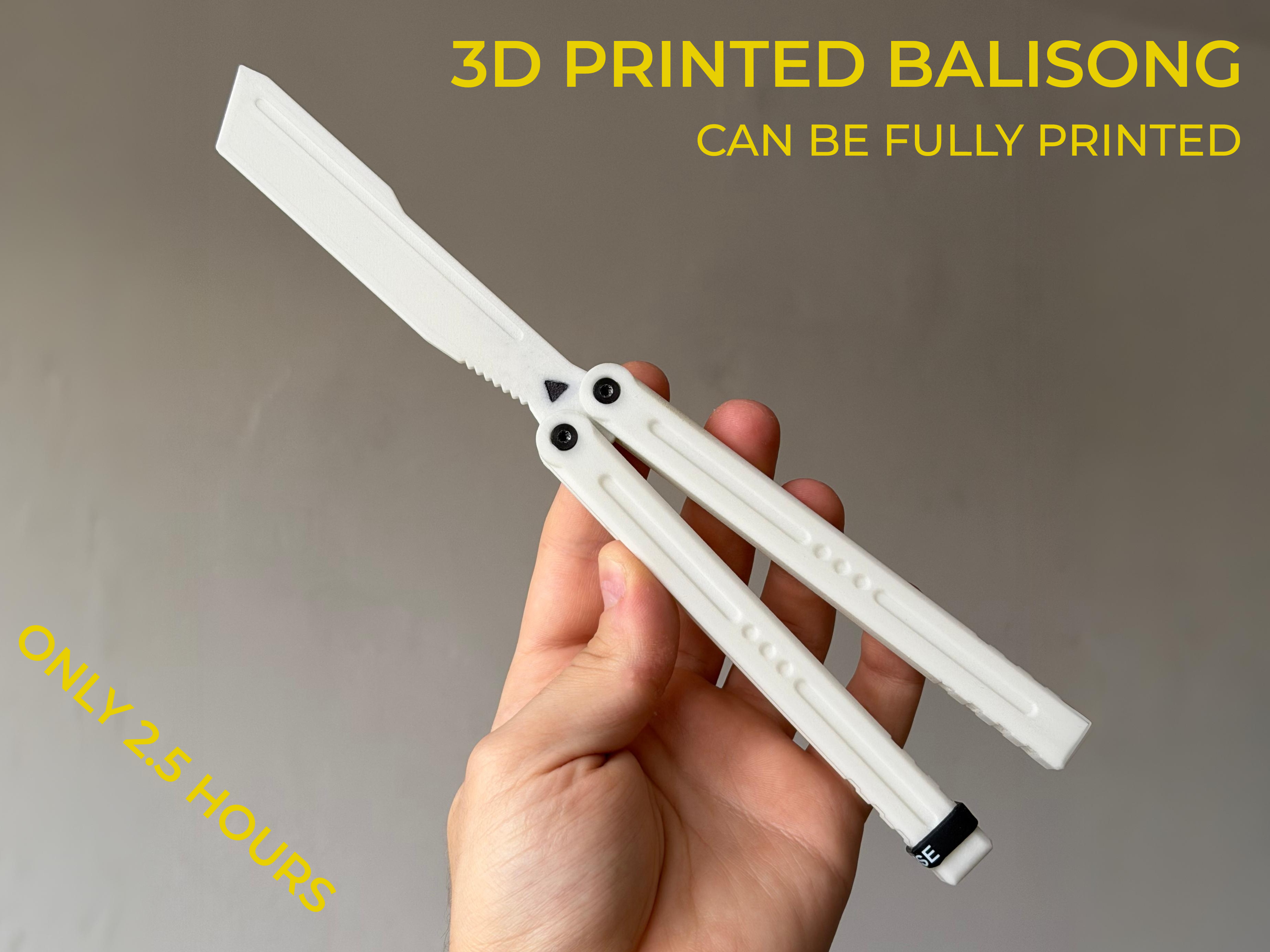

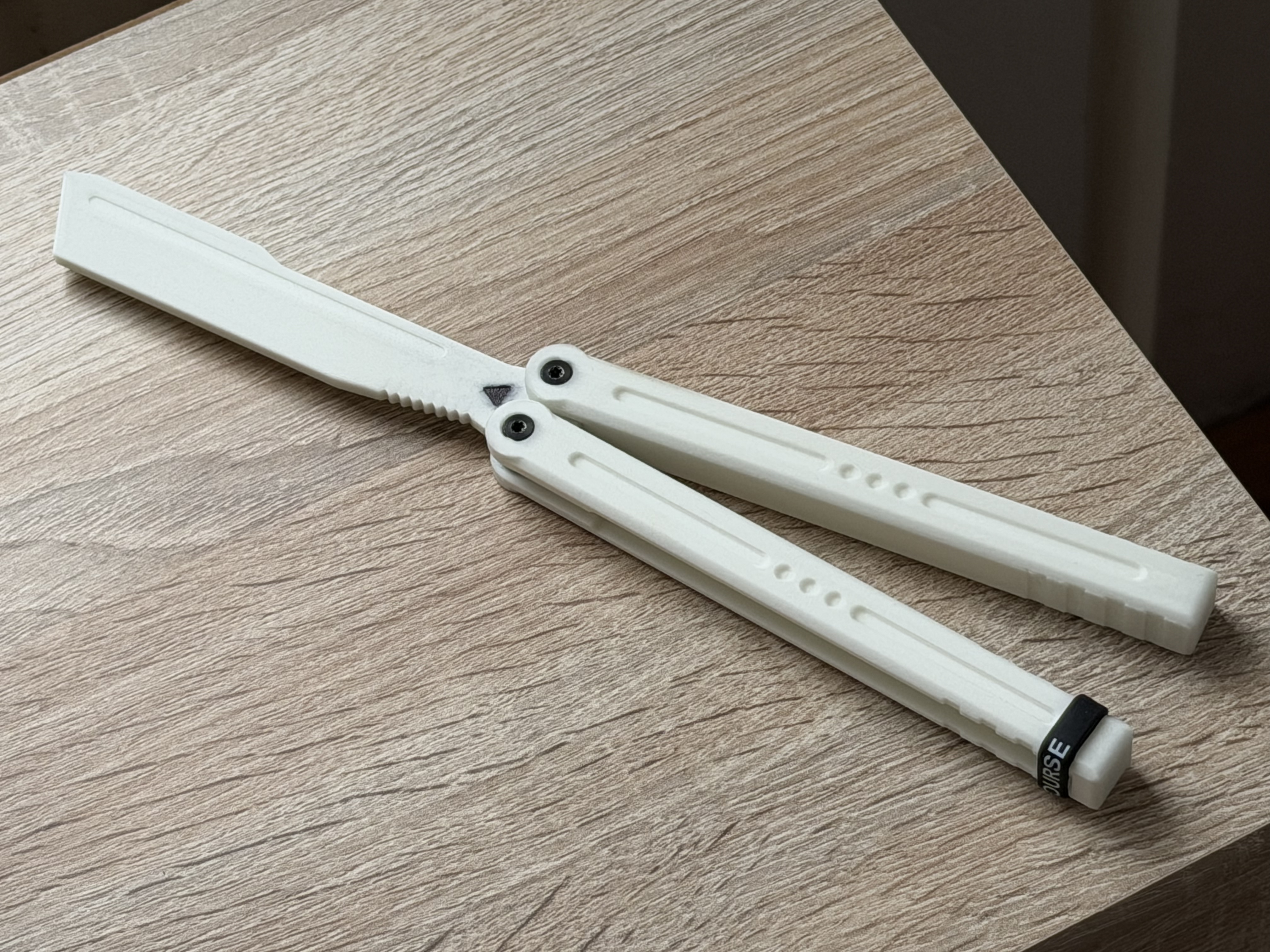

Tenkai Trainer là một con dao bướm an toàn, in 3D với tay cầm dạng kênh và hệ thống không chốt, được thiết kế cho vòng đệm kim loại và phần cứng balisong tiêu chuẩn, với tùy chọn phần cứng in hoàn toàn. Nhờ đó, nó đạt được hành động mượt mà hơn và độ bền tốt hơn. Nó được thiết kế từ đầu cho hiệu suất lật và có độ thiên về tay cầm vừa phải và trọng lượng đầu lưỡi đáng kể, giúp cho các thủ thuật nâng cao hơn như chaplins hoặc rollovers.

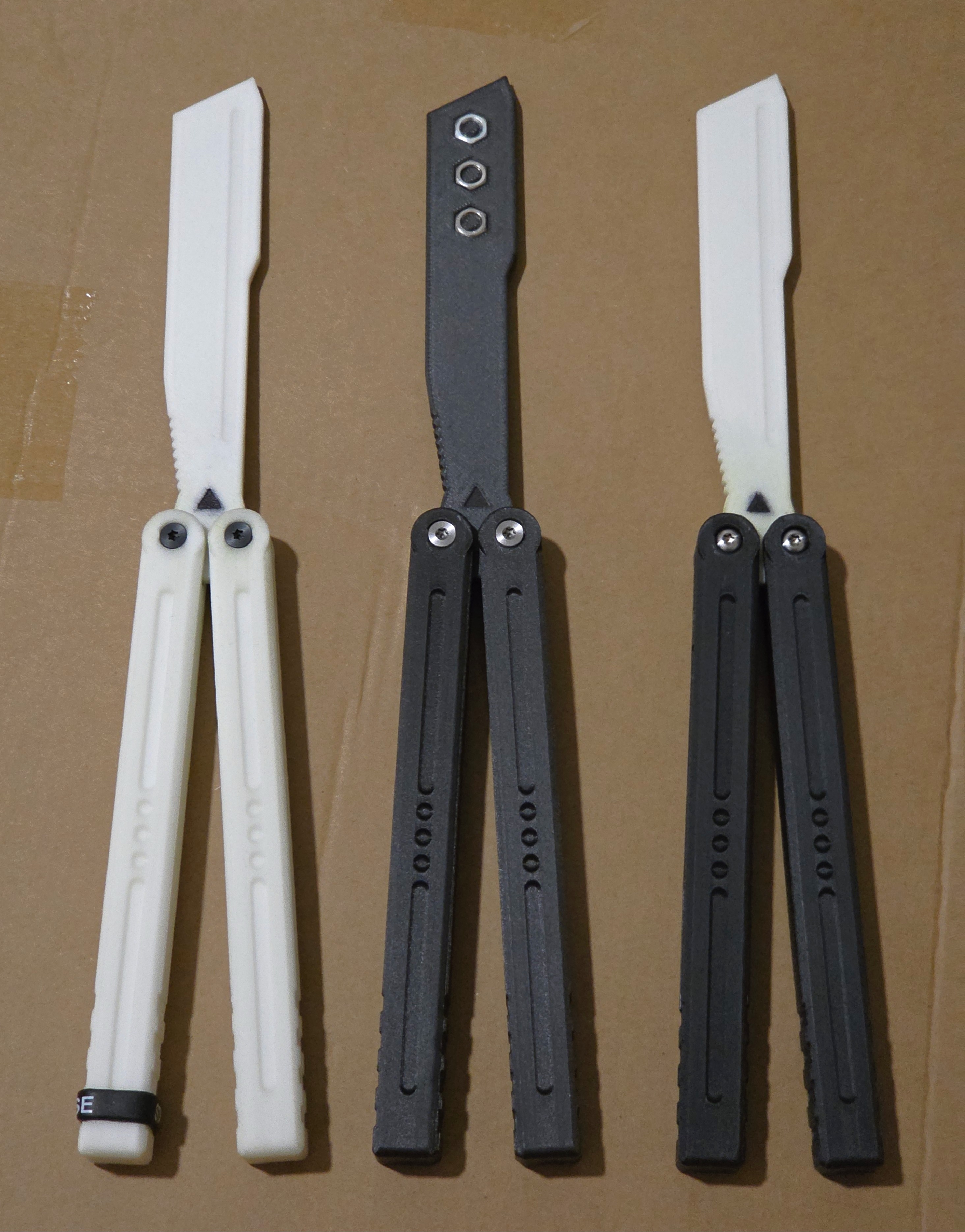

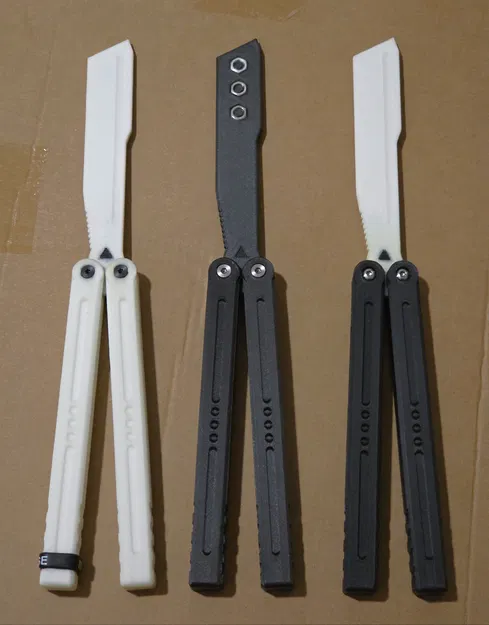

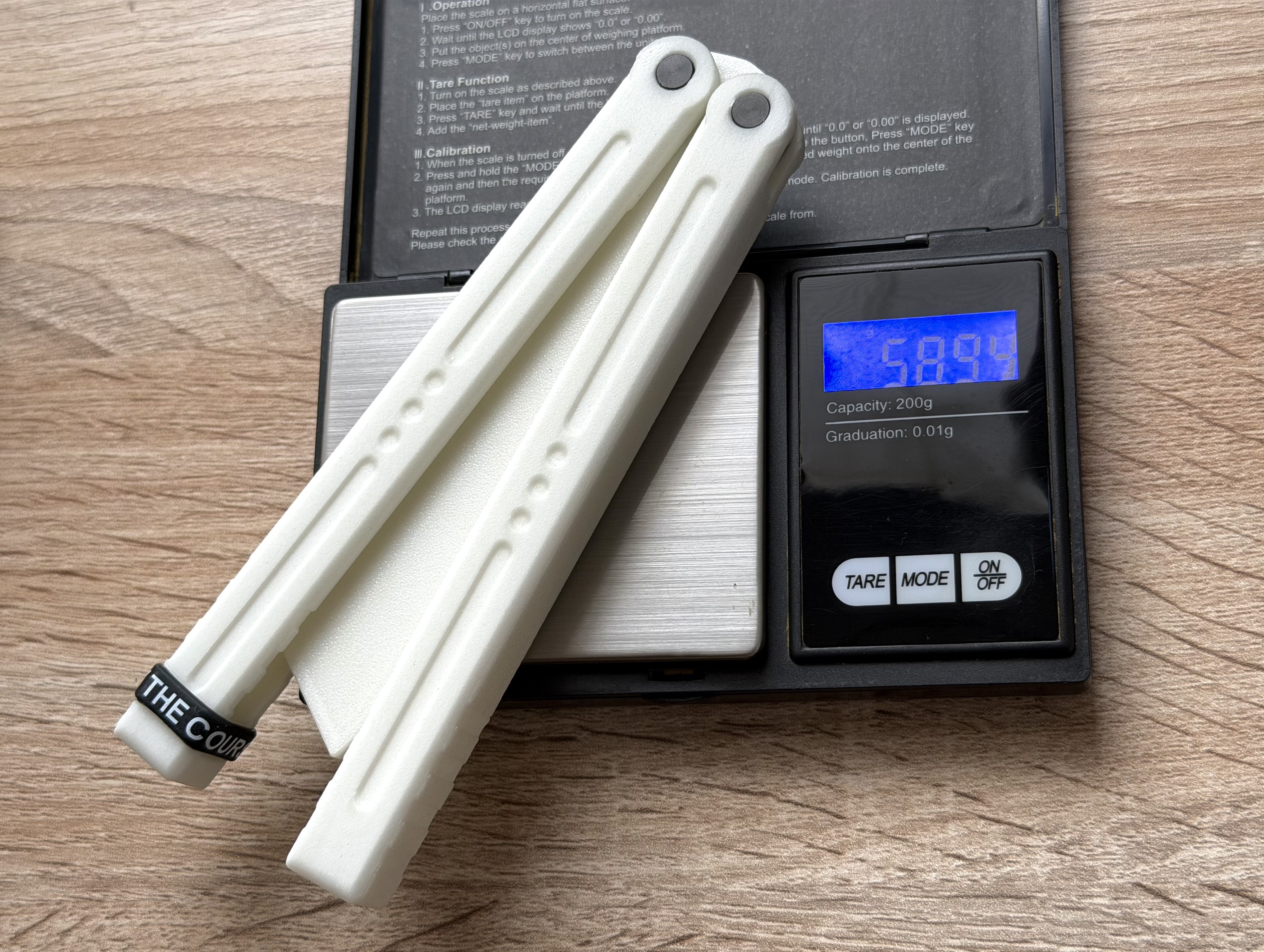

Có hai loại lưỡi dao có sẵn - một loại tiêu chuẩn và một loại có các đai ốc lục giác M5 DIN934 dạng metric có thể lắp vào (chúng sẽ tự động vào vị trí, nhưng nếu không giữ được thì bạn có thể phải dán chúng vào). Phiên bản lưỡi dao tiêu chuẩn nặng 56-59g trong khi phiên bản có đai ốc lục giác nặng thêm khoảng 4g và có sự cân bằng trung tính hơn.

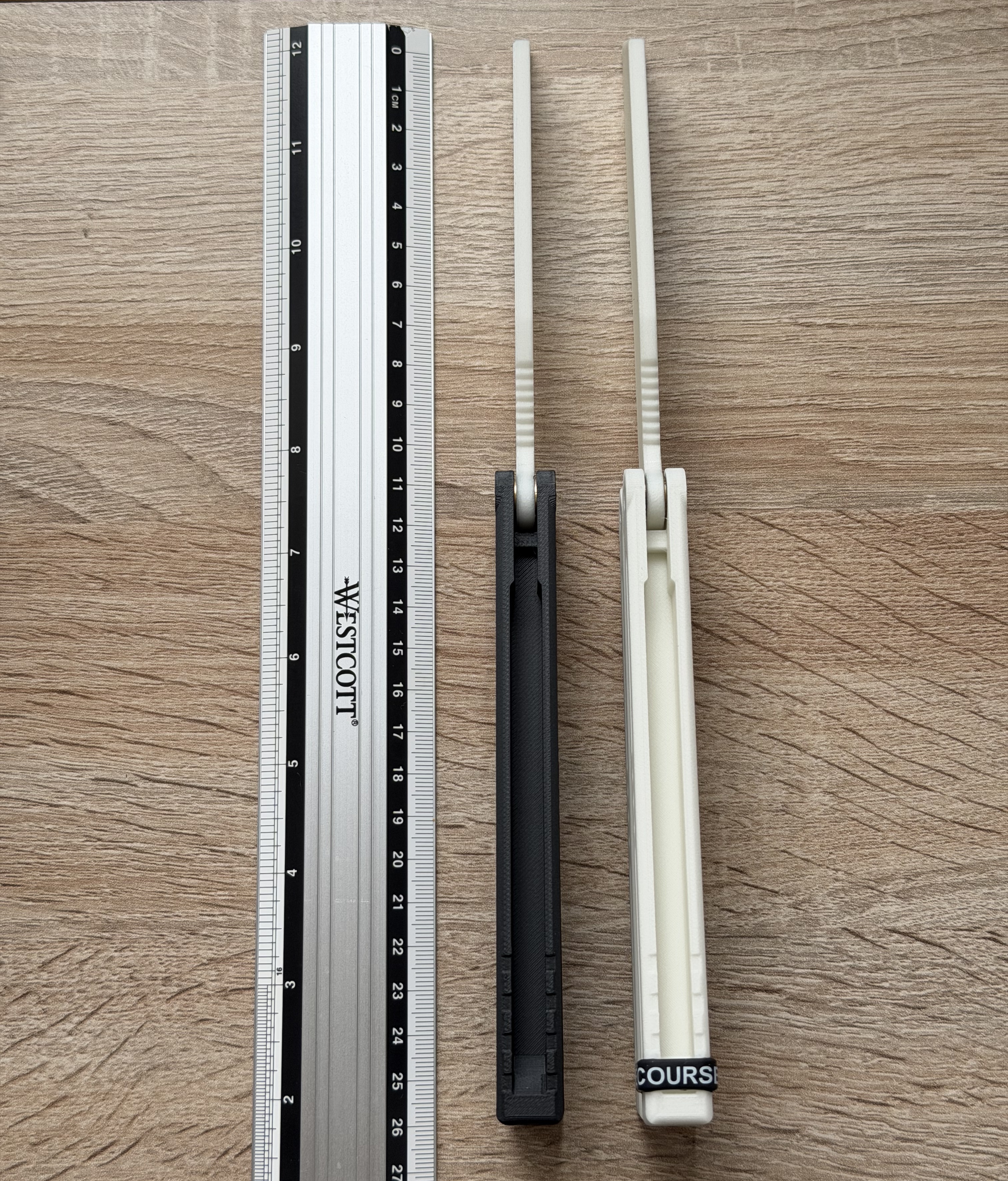

Ban đầu, balisong có khoảng cách tay cầm mở và đóng lớn hơn ngay từ đầu, điều này là bình thường và cố ý - do hệ thống không chốt có tiếp xúc nhựa với nhựa, tôi phải cho phép nó có một chút độ lệch, nhưng sau 1-2 giờ lật, khoảng cách tay cầm sẽ giảm khoảng 30-50% tùy thuộc vào vật liệu và độ đặc ruột, sau đó nhựa sẽ cứng hơn và quá trình giảm sẽ dừng lại.

Các bộ phận cần thiết:

2x Tay cầm 1x Lưỡi dao 4x Vòng đệm (độ dày 0.50mm, ID 4.8mm và OD ~10mm (nên phù hợp giữa 9-12mm OD) 2x Trục T10 torx 2x Vít T10 torx Bất kỳ loại dầu dao nào (Không bắt buộc nhưng nên dùng để hành động mượt mà hơn)

TÔI CỰC KỲ KHUYẾN KHÍCH SỬ DỤNG VÒNG ĐỆM VÀ VÍT KIM LOẠI. Các bộ phận in được cũng hoạt động, nhưng trải nghiệm không được tốt lắm. Dao được thiết kế chủ yếu dựa trên bộ phần cứng Nabalis Vulp với vòng đệm 0.50mm, nhưng nó sẽ phù hợp với phần lớn phần cứng balisong T10 torx chạy trên vòng đệm 0.50mm (SI Kraken, SI Tsunami, Nabalis Canyon, Nabalis Impulse v.v.). Nơi tốt để mua vòng đệm và vít tương thích là thetruelink.com hoặc trang web Nabalis.

Cách in:

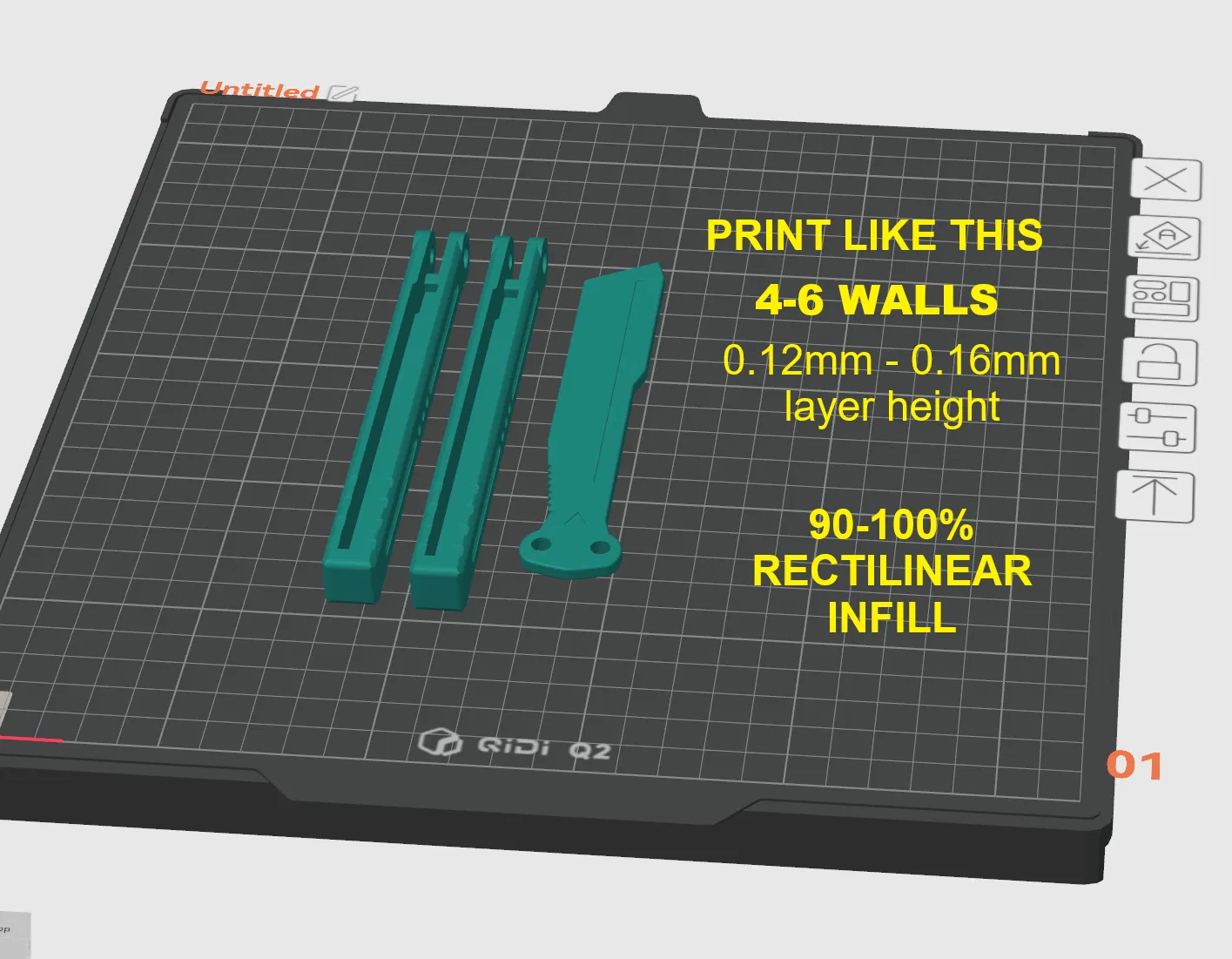

In không cần hỗ trợ, lý tưởng là ở độ cao lớp 0.12mm hoặc 0.16mm. In với các lớp nhỏ hơn hoặc lớn hơn có thể làm sai kích thước và phần cứng hoặc lưỡi dao không khớp đúng cách. In với độ đặc ruột 90-100% - độ đặc ruột thấp hơn có thể gây ra âm thanh kém hơn và chủ yếu là hiệu suất lật kém hơn vì sự cân bằng trọng lượng sẽ bị lệch. Để có chất lượng hình ảnh tốt nhất, hãy đặt tốc độ in cho tay cầm ở mức 65% tốc độ in thông thường của bạn. Để có độ bền tối ưu, hãy in lưỡi dao với 4-6 lớp bao quanh và tay cầm với 4 lớp bao quanh. Không in với ít hơn 4 lớp vì nó có thể làm nứt khu vực trục xung quanh lưỡi dao.

Chất liệu tốt nhất để in là PLA-GF, PLA-CF, PC hoặc PLA+, các vật liệu khác chưa được thử nghiệm, nhưng PLA, PETG hoặc ABS/ASA tiêu chuẩn cũng nên hoạt động tốt. Nếu slicer của bạn có tùy chọn, thay đổi ngưỡng kích hoạt làm mát phần nhô ra từ 50% xuống 25% trong cài đặt filament dưới phần Làm mát sẽ cải thiện một chút chất lượng phần nhô ra.

Đối với phần cứng in, hãy in ở độ cao lớp 0.08mm hoặc 0.12mm và 100% độ đặc ruột/lớp. Vít in hơi khó để lắp hoàn toàn vào trục in, nhưng bạn có thể tự giúp bằng cách đặt nó phẳng trên bàn và dùng vật khác ấn vào cho đến khi nó vào hết.

Khắc phục sự cố:

Lưỡi dao không khớp với tay cầm - hãy kiểm tra độ chính xác trục Z của bạn, rất có thể lưỡi dao của bạn đã in cao hơn thiết kế (chiều cao dự kiến ​​nên từ 3.92-4.04mm). Một giải pháp tốt là giảm lưu lượng xuống 0.03-0.05 và xem nó có khắc phục được không. Hữu ích nếu bạn có thước kẹp.

Phần cứng không khớp vào lỗ - Có thể xảy ra nếu quạt làm mát của bạn yếu hoặc bạn có sợi filament bị rối. Hãy thử dùng tua vít hoặc vật gì đó hơi lớn hơn lỗ một chút (đừng dùng quá lớn) và đẩy vào nhiều lần cho đến khi lỗ rộng ra đủ để lắp phần cứng. Ngoài ra, bạn có thể dùng một dải giấy nhám nhỏ để làm rộng các lỗ. Nhưng đối với hầu hết mọi người, nó sẽ khớp, chỉ cần nhiều lực hơn - hãy xem video lắp ráp.

Vít bị lỏng ra khi lật - có thể xảy ra với các vòng đệm/phần cứng khác nhau hoặc sự khác biệt khi in. Có hai cách chính để giải quyết - cách dễ nhất là đặt một vật liệu hơi dính bên trong lỗ vít trục hoặc quấn băng dính quanh vít rồi vặn vào với băng dính, nó sẽ giữ chắc hơn đáng kể và không bị lỏng ra nhiều. Cách khắc phục thứ hai là sử dụng keo khóa ren (loctite) cho vít và vặn vừa đủ để tay cầm di chuyển tự do và đợi khoảng 16-24 giờ cho keo khô.
