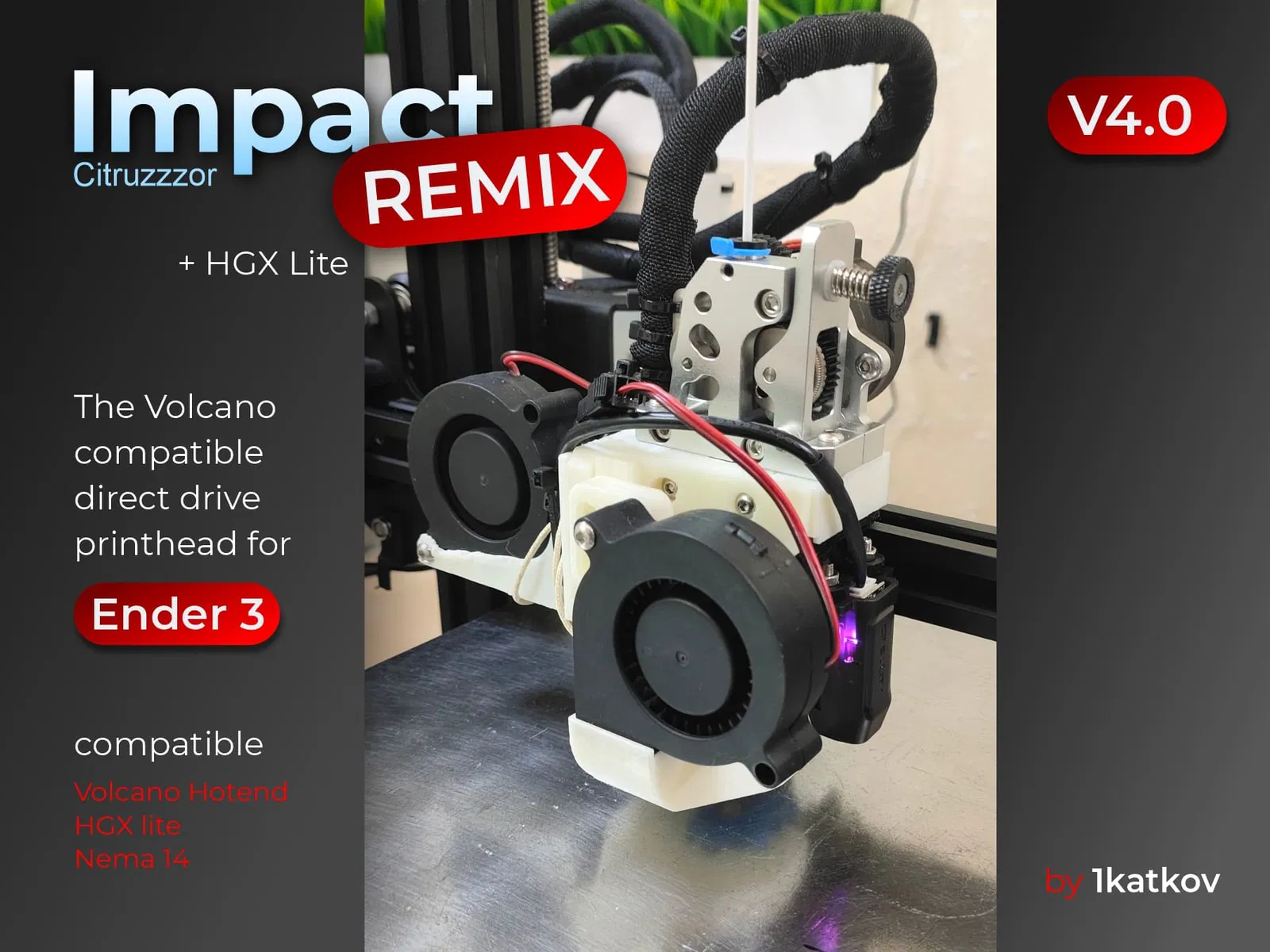

Impact printhead Remix cho Ender 3 / NEO / PRO (không phải E3 V2 V3) HGX-Lite kèm mount CR-touch

Mô tả bằng tiếng Nga bên dưới: This printhead based on project of Kirill Plasma Target of project: I wanted to avoid of need very accurate print of feeder лoMacho. My first print was a few bad and BMG spare parts have worn off due to poor alignment of the feed gears.

Differences from the original

Disclaimer: For the Ender 3 NEO and other Ender , you need to purchase a carriage that is the same as the Ender 3 CR-Touch offset: y_offset: 10.1 x_offset: 25.2 Extruder: rotation_distance (starting value) - 5.65. Be sure to calibrate the steps after installation!

• The body became slightly larger to allow for HGX Lite installation.
• The carriage mounting holes were moved lower to allow for HGX Lite installation.
• Added a CR Touch mounting location. (Implemented as a modular mounting platform so that those who want can design it for their own types of sensors.)
• The length of the PTFE tube between the heatsink and the feeder has changed. (I will add the exact length when I disassemble it.)
• Added 2 holes for M3 heat-set inserts and the need for 2 M3*6 screws to attach the CR-Touch bracket holder.
• Changed the cable mounting bar - made it longer to allow securing the wiring properly and avoid friction on the feeder gears.

BOM:

• M3*5 heat-set inserts - 12 pcs.
• E3D V6/Volcano hotend with heatsink - 1 pc.
• 40x40x10(20) heatsink cooling fan - 1 pc.
• NEMA14 36mm + HGX-Lite + screws included in the kit for attaching them together.
• 5015 blower fan for part cooling (preferably GDSTime DualBall) - 1 pc.
• M3x6 screw - 4 pcs. (base to carriage + CR-touch bracket to base)
• M3x8 screw - 4 pcs. (direct drive to base + base to carriage)
• M3x10 screw - 1 pc. (duct to base)
• M3x16 screw - 2 pcs. (base cover)
• M3x18 screw - 2 pcs. (for 4010) optional
• M3x20 screw - 1 pc. (for 5015)
• M3x30 screw - 2 pcs. (for 4020) optional
• 3-4 zip ties for securing wiring
• ~80mm PTFE tube

If you liked it and want to give support:

• You can like this project, give it a boost
• Support with a donation – https://www.donationalerts.com/r/1katkov

Русский язык

Эта печатающая голова создана по проекту Кирилла Плазмы   Цель проекта:  Я хотел избежать необходимости очень точной печати устройства подачи лoMacho. Моя первая печать была несколько неудачной, а запасные части BMG стерлись из-за плохой центровки механизмов подачи

Отличия от оригинала

Disclaimer: Для Ender 3 NEO и других Эндероподобных вам необходимо приобрести каретку, такую же как у Ender 3   CR-Touch офсет: y_offset: 10.1 x_offset: 25.2 Экструдер: rotation_distance (стартовое значение) - 5.65 . Обязательно откалибруйте после установки шаги!

• Корпус стал немного больше для возможности установить HGX Lite
• Отверстия крепления к каретке сдвинуты ниже для возможности установить HGX Lite
• Добавлено место крепления CR Touch. (выполнено в форме посадочного места для модульности, чтобы для те кто хочет, могли спроектировать под свои виды датчиков)
• Длина PTFE трубки между радиатором и фидером изменилась (точную длину дополню когда буду разбирать)
• Добавились 2 отверстия под вплавляемые втулки М3 и необходимость в 2 винтах м3*6 для крепления держателя кронштейна CR-Touch
• Изменилась планка крепления кабеля - сделал ее подлиннее, чтобы можно было закрепить проводку хорошо во избежание трения о шестерни фидера

Необходимые материалы:

• вплавляемые втулки М3*5 - 12 шт.
• E3D V6/Volcano хотенд с радиатором
• 40x40x10(20) вентилятор для обдува радиатора - 1 шт.
• NEMA14 36 мм+ HGX-Lite + винты которые есть в комплекте для крепления между собой
• 5015 турбинка для охлаждения модели (желательно GDSTime DuallBall) - 1 шт.
• винт M3x6 - 4 шт. (база к каретке + крепление кронштейна CR-touch к базе)
• винт M3x8 - 4 шт. (крепление директа к базе + база к каретке )
• винт M3x10 - 1 шт. (воздуховод к базе)
• винт M3x16 - 2 шт. (крышка базы)
• винт M3x18 - 2 шт. (для 4010) опционально
• винт M3x20 - 1 шт. (для 5015)
• винт M3x30 - 2 шт. (для 4020) опционально
• 3-4 стяжки для крепления проводки
• ~80мм PTFE трубки

Если вам понравился проект и вы хотите его поддержать:

• Можете поставить лайк, дать буст проекту
• Поддержка через донат по ссылке – https://www.donationalerts.com/r/1katkov

Print Settings

• Rafts:
• No

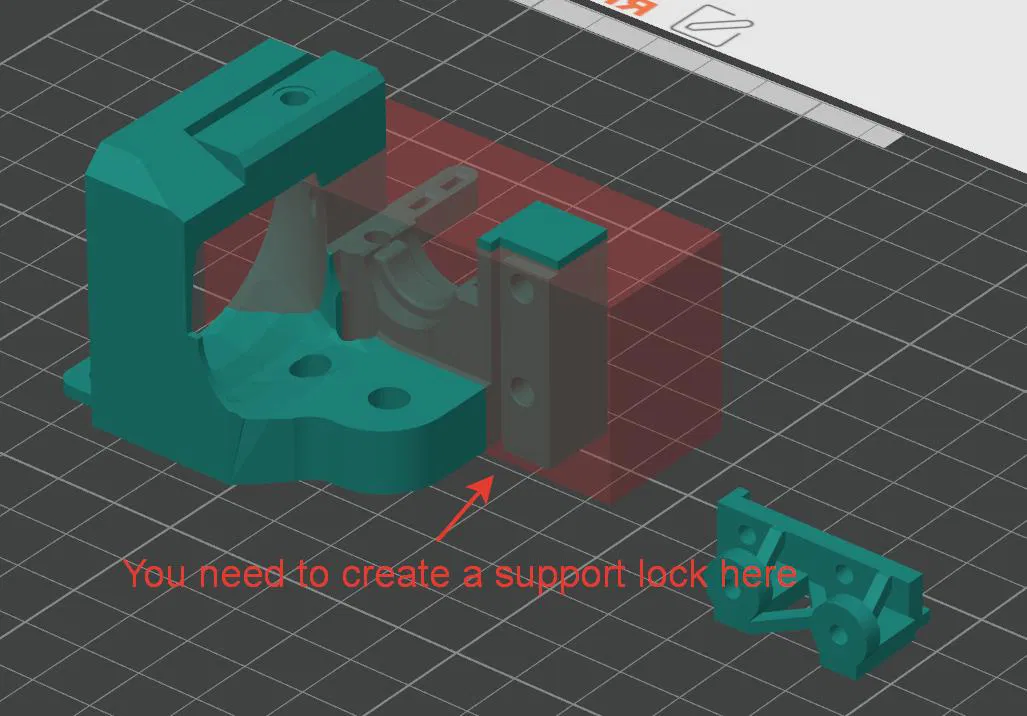

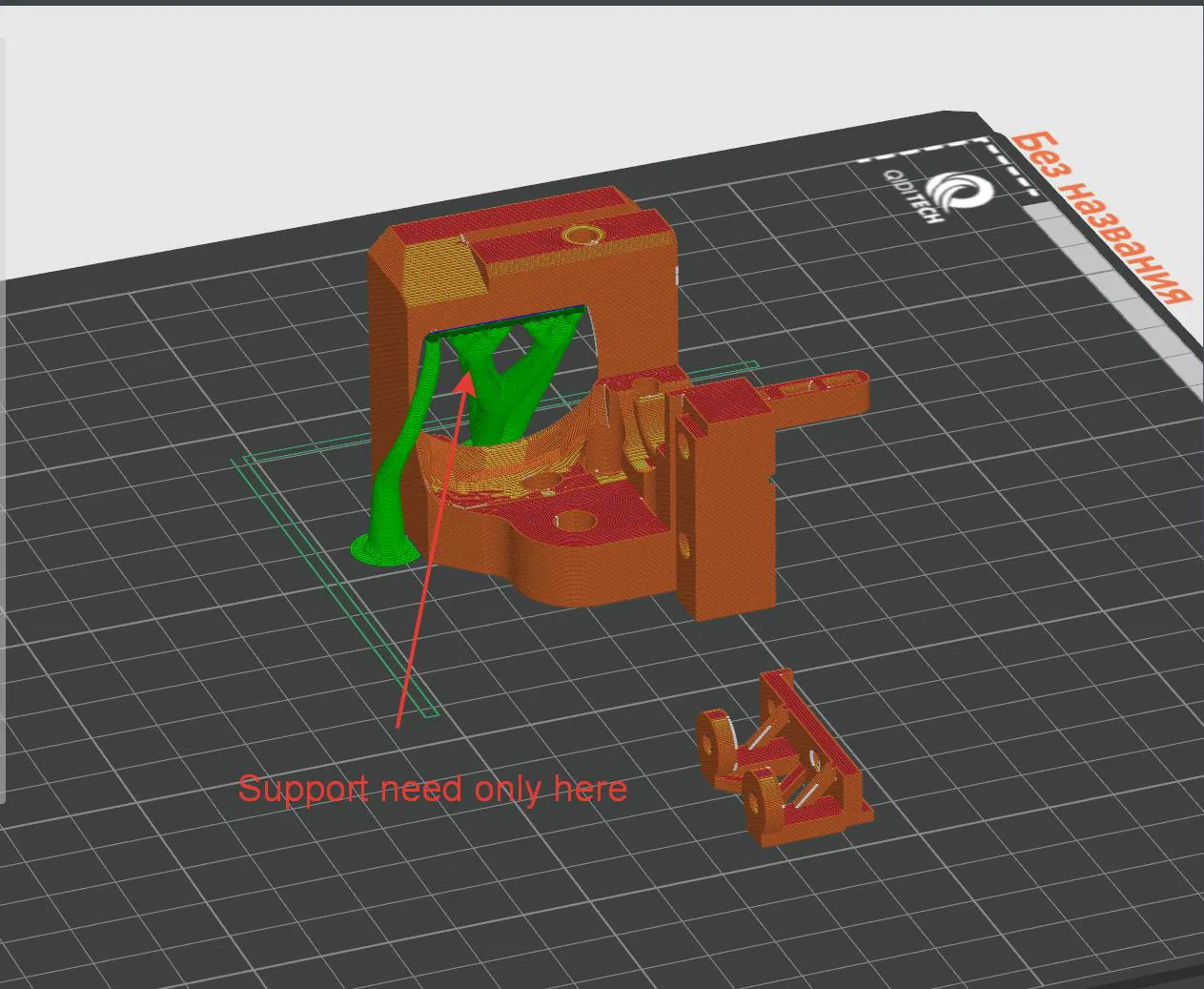

• Supports:
• Yes
• Walls: 6
• Resolution:
• 0.2
• Infill:
• 30
• Filament material:
• ABS
