Giá đỡ đồng hồ OBD2 cho MX5 MK2/NBFL sử dụng Autool X60

Bản lắp này cho phép bạn có một đồng hồ OBD2 bên trong một trong những lỗ thông gió của MX5 MK2.5.

Tôi khuyên bạn nên sử dụng lỗ thông gió bên lái xe, nằm ngay phía trên bảng điều khiển OBD2, để dẫn cáp phía sau bảng điều khiển. Tôi vẫn cần tìm một giải pháp để sửa đổi bảng điều khiển OBD2, vì đầu cắm OBD2 khá lớn.

Vấn đề duy nhất hiện tại là bạn không thể sử dụng nút để điều khiển nó vì nó nằm phía sau bảng điều khiển, nhưng tôi đang làm việc trên một phiên bản 2 để tìm ra giải pháp.

BOM

Cách lắp ráp?

1. In cả hai STL
2. Tháo rời autool x60 của bạn bằng cách tách màn hình phía trước mà không làm rách dây băng.

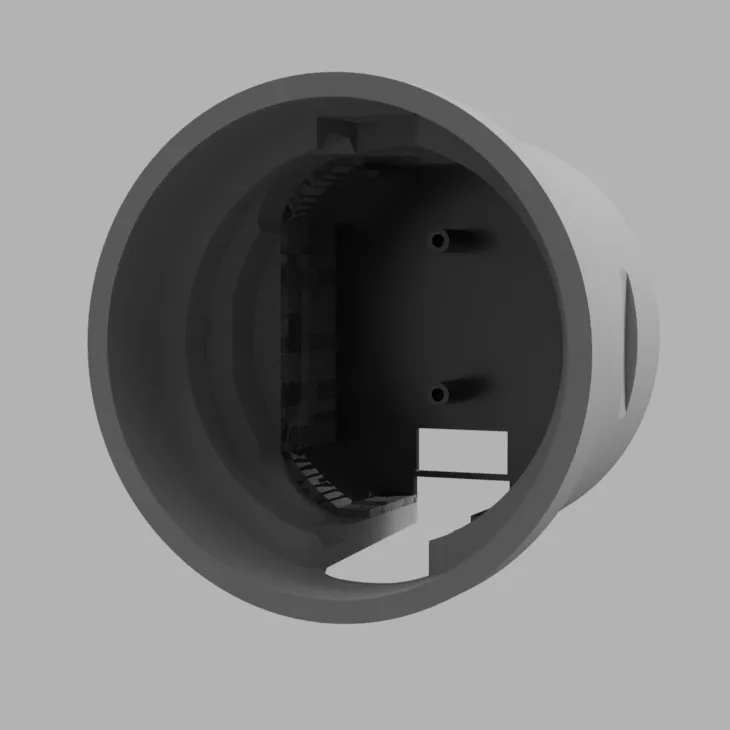

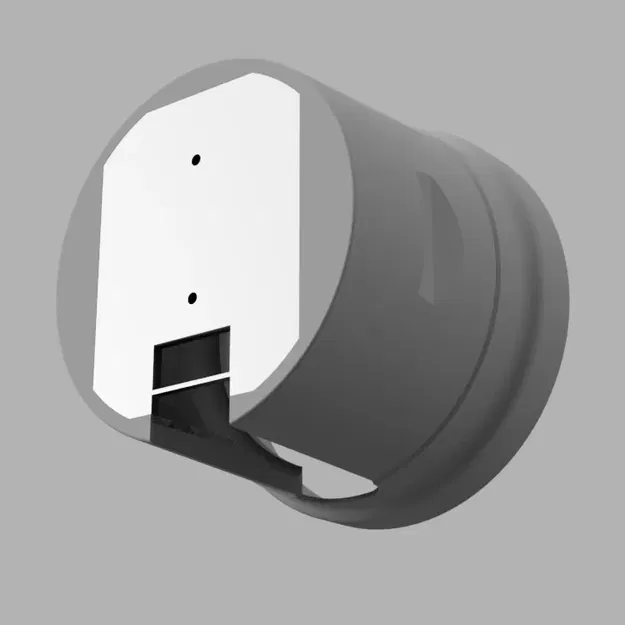

3. Vít PCB vào phía sau thân lỗ thông gió.
4. Cắm lại dây băng và sử dụng STL thứ hai để cố định màn hình bằng cách sử dụng viền gốc.
5. Gỡ bỏ lỗ thông gió gốc bằng cách sử dụng mẹo 2 thẻ (https://www.youtube.com/watch?v=bgMvQPXnpfk)
6. Dẫn cáp USB bằng cách tạo một vòng quay trở lại bên trong POD và sau đó dẫn nó giữa bảng điều khiển và ống thông gió để đến cổng OBD dưới bảng điều khiển của bạn.

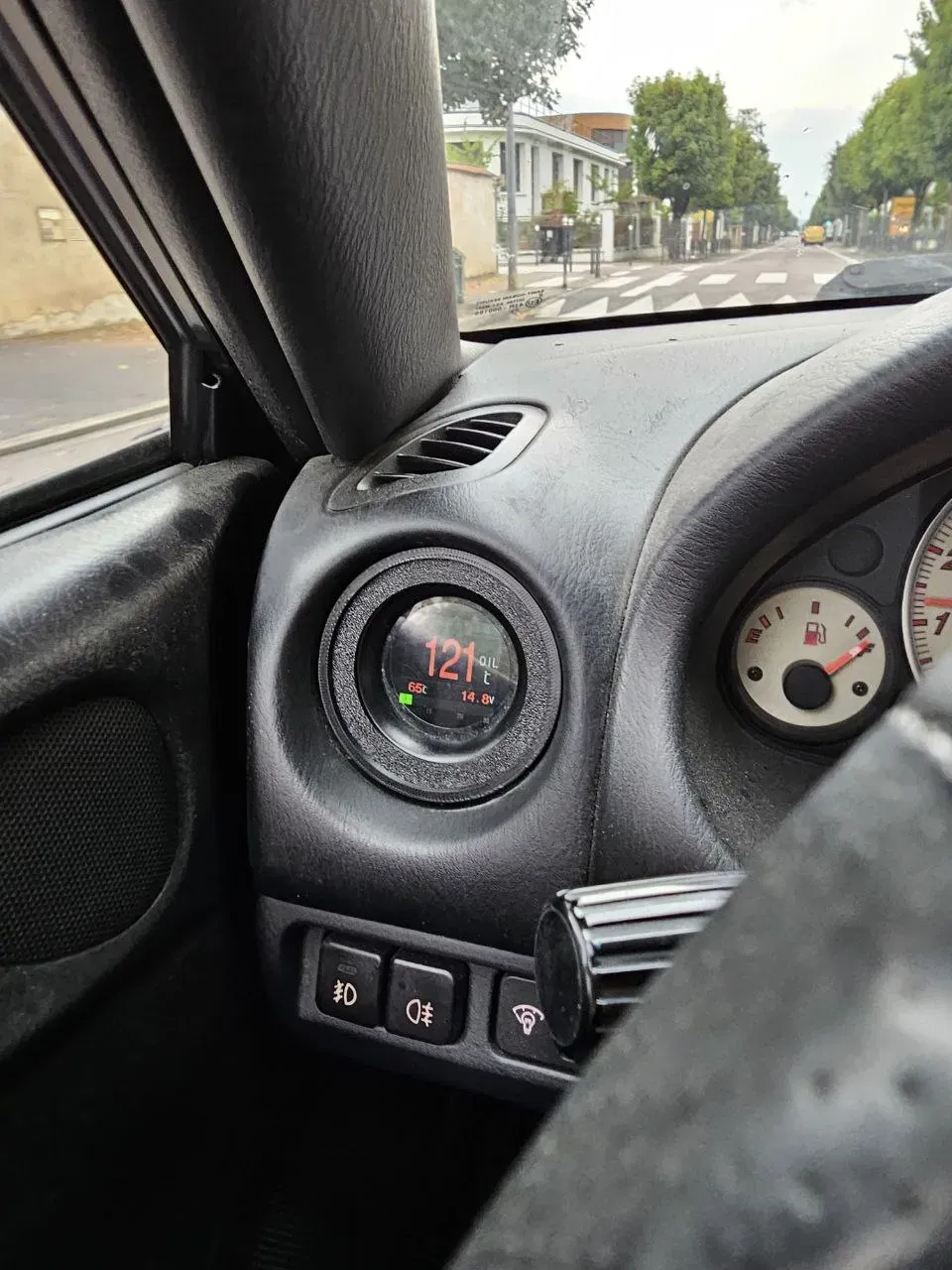

7. Đặt đồng hồ thông gió mới vào.
8. ???
9. Lợi nhuận
