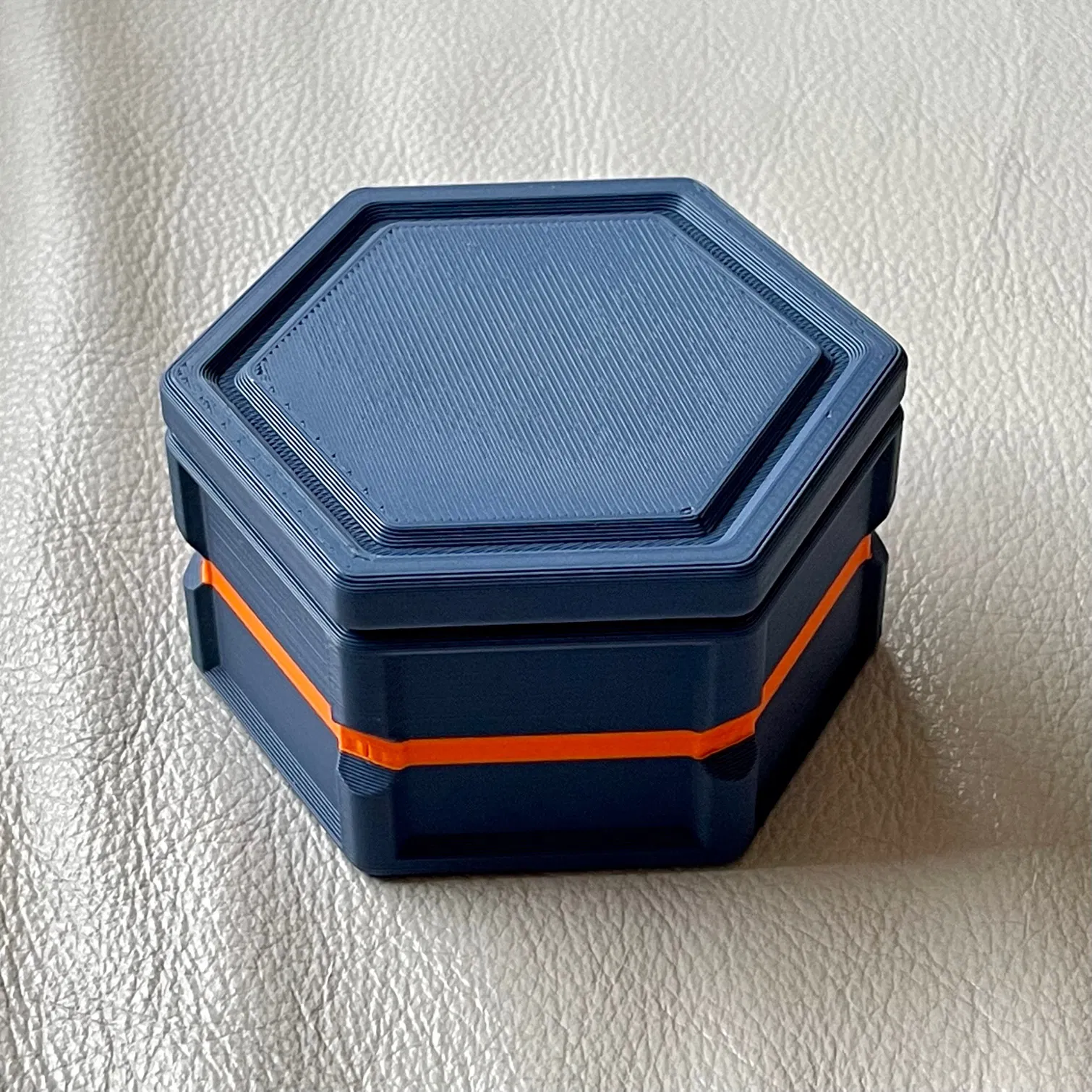

Hộp Bí Mật "Lục Giác" - Chìa Khóa Là Lực Ly Tâm

Lưu ý nha Hiện tại đã có thêm các phiên bản Hộp Bí Mật khác: dễ in hơn và đẹp mắt hơn!  Tất cả bộ sưu tập “Hộp Bí Mật”

Cách đây vài hôm, tui thấy cái hộp của Ky3_actual á, tui mê cái ý tưởng của ổng ghê. Tuy nhiên, ổng có ghi là mô hình của ổng chưa hoạt động ngon lành lắm vì khối lượng của mấy viên bi nó hơi nhẹ. Tui thì khoái moden bằng Fusion 360, nên tui nảy ra một ý để giải quyết vấn đề. Thế là tui xây dựng cái hộp từ đầu. Mà nói thiệt nha... nó hoạt động hoàn hảo luôn!

Nó ngon lành làm quà tặng nè: "Nếu mà mở ra được thì đồ trong đó là của mày hết!":-) Hoặc làm trò vui trong mấy buổi tiệc!

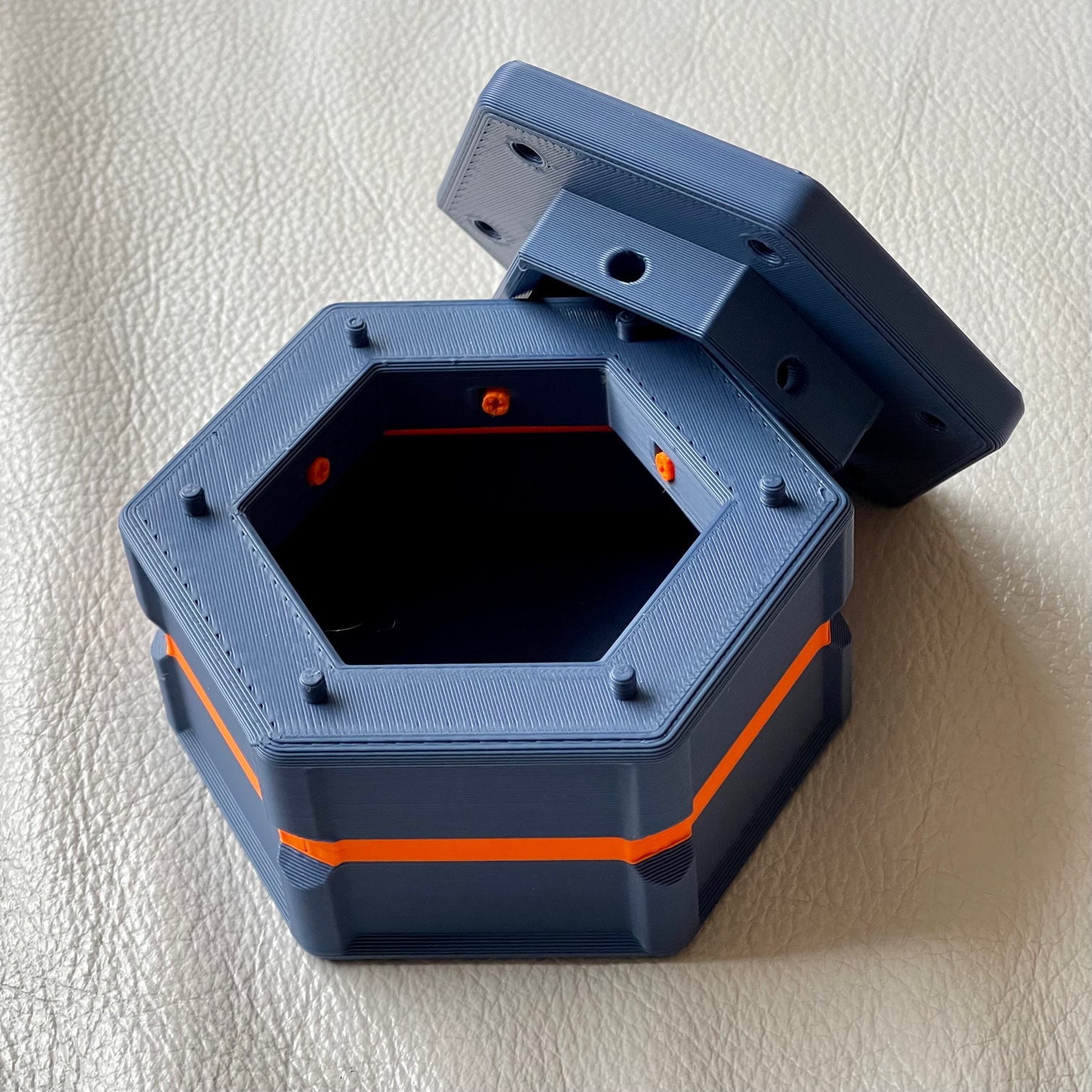

Lực ly tâm và trọng lực! Mẹo mở hộp là đây nè:

Đặt hộp lên một bề mặt phẳng rồi xoay nhanh theo trục của nó một vòng. Lực ly tâm sẽ làm các chốt bên trong hộp bung ra. Bây giờ thì bạn có thể nhấc nắp ra hoặc lắp vào rồi. Để đóng hộp, hãy đặt nó nằm nghiêng rồi xoay nhẹ. Trọng lực sẽ làm các chốt di chuyển vào phía bên trong nắp. Lúc này thì hết đường mà mở hộp nha!

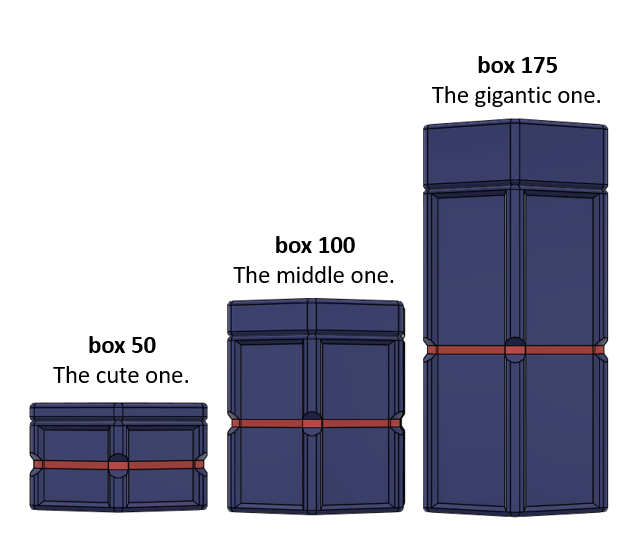

Nếu muốn in thử cái trò này, bạn có thể chọn một trong ba kích cỡ nè:

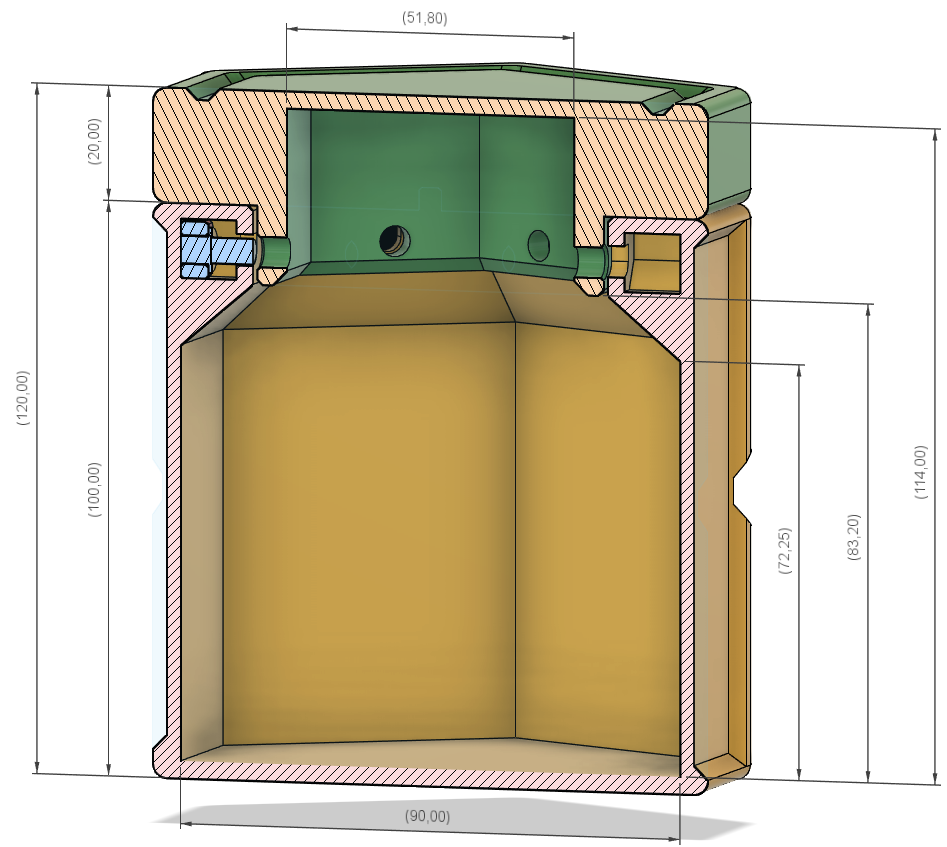

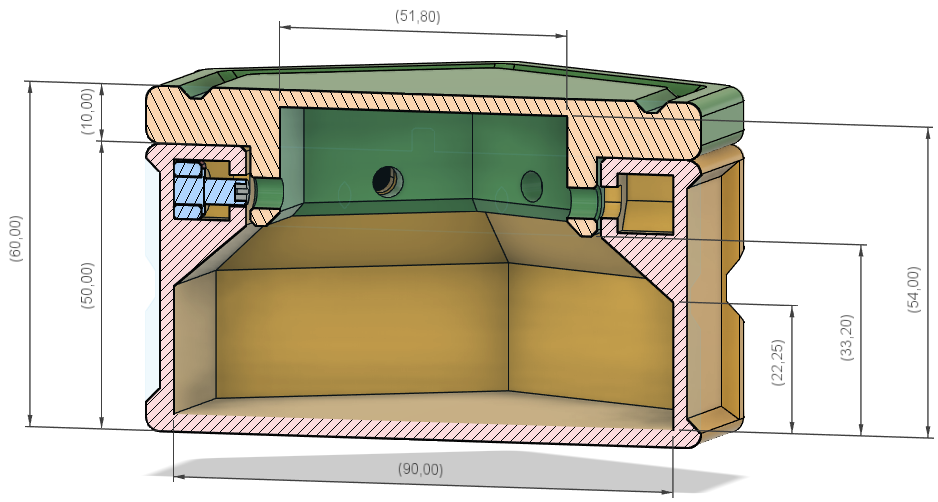

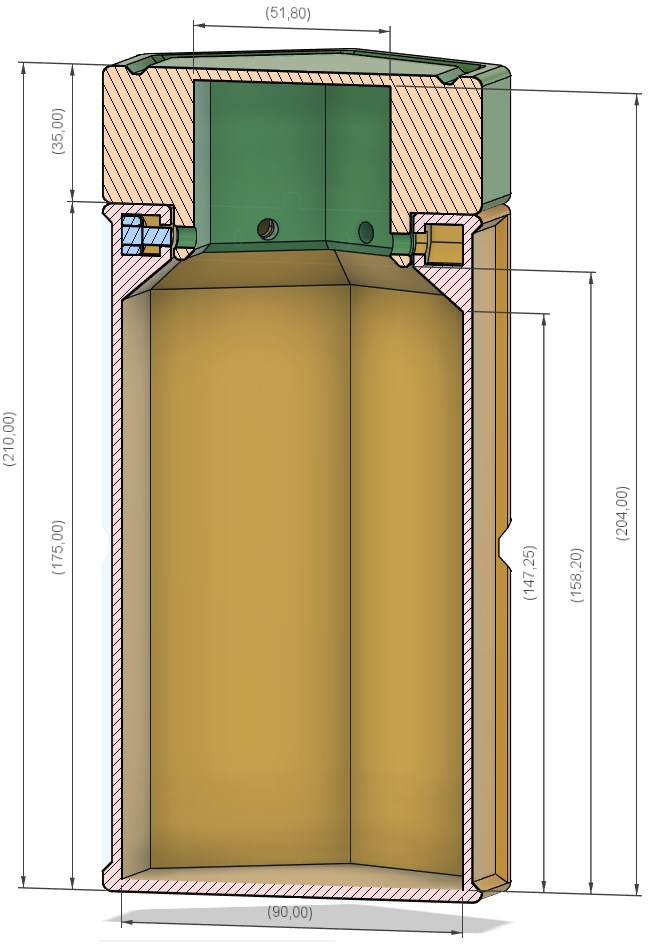

Và đây là số đo để bạn biết có thể giấu gì bên trong nha:

Nắp hộp tương ứng với từng hộp hả? Ừa, nhưng mà bạn có thể dùng bất kỳ cỡ nắp nào cho tất cả các hộp nha. Nắp chỉ khác nhau ở chiều cao thôi.

THÔNG TIN IN ẤN

Mấy cái quan trọng nhất nè:

1. Bạn phải in và chuẩn bị các chốt trước khi in hộp. Bởi vì trong quá trình in hộp sẽ có một lần tạm dừng để bạn nhét các chốt đã chuẩn bị vào.
2. Để đảm bảo cơ chế hoạt động, vui lòng tuân thủ các cài đặt sau: Chiều cao lớp in (cả lớp đầu tiên), mật độ in và các lần tạm dừng in đều được điều chỉnh chính xác (cho bản in PLA).

Chốt và chốt chặn (có thể in kèm đai ốc)

Lực ly tâm và trọng lực tác động lên khối lượng. Do đó, tui đã dùng sáu cái đai ốc M6. Chốt, chốt chặn và đai ốc M6 cộng lại nặng khoảng 2.5 gram. Với khối lượng này thì cơ chế khóa hoạt động ngon lành. Hoặc bạn có thể dùng đai ốc M6 in được kèm chốt chặn (nặng khoảng 0.6 gram), nhưng tui chưa thử nghiệm xem cơ chế có hoạt động với nó không nha. Tùy bạn.

Chiều cao lớp: 0.15mm (lớp đầu: 0.20mm) Mật độ: 100% Supports: không có

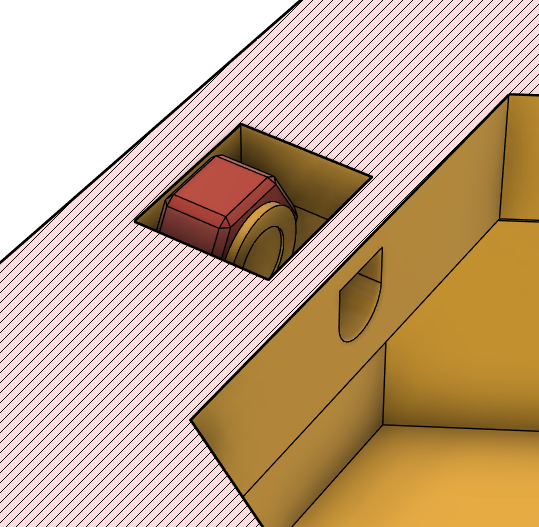

Nếu bạn dùng đai ốc M6 thật, hãy nhét chốt vào lỗ của đai ốc với một ít keo nha. Sau này, khi in hộp, hãy đặt chúng vào các chỗ lõm trong lúc tạm dừng in. Đảm bảo keo đã khô cứng nha.

Sau khi hộp in xong, hãy dán sáu cái chốt vào sáu cái chốt chặn bằng cách luồn chúng qua các lỗ của hộp và ấn vào chốt chặn. Cẩn thận nha: Chỉ cần rất ít keo thôi. Đảm bảo keo không dính vào các lỗ của hộp. Tui dùng một giọt siêu keo tui nhỏ ra giấy. Tui dùng kim để lấy keo từ giọt đó và làm ẩm đầu các chốt.

Hộp và nắp

Tui tự in hộp và nắp bằng đầu phun 0.6mm. Như vậy là đủ rồi và nhanh hơn nhiều so với đầu phun 0.4mm. Vì có thể một số bạn không có đầu phun 0.6mm, tui đã cung cấp các file và cài đặt cho cả hai loại đầu phun.

Đầu phun 0.6mm

Chiều cao lớp: 0.40mm (lớp đầu: 0.20mm) Mật độ: Support cubic 20% Supports: không có   Thời gian tạm dừng in để nhét đai ốc:

• hộp 50: 47.80mm
• hộp 100: 97.80mm
• hộp 175: 172.60mm

Các lần đổi màu tùy chọn (xem ảnh):

• hộp 50: 23.40 / 28.20mm
• hộp 100: 48.60 / 53.40mm
• hộp 175: 86.20 / 90.60mm

Đầu phun 0.4mm

Chiều cao lớp: 0.20mm (lớp đầu: 0.20mm) Mật độ: Support cubic 20% Supports: không có   Thời gian tạm dừng in để nhét đai ốc:

• hộp 50: 47.60mm
• hộp 100: 97.60mm
• hộp 175: 173.00mm

Các lần đổi màu tùy chọn (xem ảnh):

• hộp 50: 23.40 / 28.00mm
• hộp 100: 48.40 / 53.20mm
• hộp 175: 86.20 / 90.60mm

Tui mong chờ mấy cái Make của các bạn lắm! :-)
