Coffee Blocks: Trạm Tamping Espresso Module Hóa

Cập nhật ngày 7/5/2025

_Tôi thực sự rất cảm kích sự ủng hộ và quan tâm mà mọi người đã dành cho công việc của tôi. Tôi muốn tạo ra một thứ gì đó hữu ích cho nhiều người, và phản hồi nhận được còn lớn hơn cả mong đợi của tôi. Nói vậy, mô hình này được cung cấp miễn phí cho mục đích sử dụng cá nhân theo giấy phép phi thương mại. Vui lòng không bán hoặc trao đổi các tệp tin hoặc mô hình vật lý của vật thể này. Nếu bạn thích công việc của tôi và muốn thể hiện sự ủng hộ, vui lòng cân nhắc quyên góp cho một tổ chức từ thiện. Gợi ý của tôi là Nature Conservancy. Biết đâu chúng ta có thể bù đắp lại một phần sợi filament lãng phí của tôi 🥲

_Cảm ơn!

Coffee Blocks:

Bạn gặp khó khăn trong việc tìm một trạm tamping cho bộ máy pha cà phê của mình? Có thể các lựa chọn có sẵn không hợp với phong cách của bạn. Có thể các tệp 3D bạn tìm được để in không có các khe cắm phù hợp cho dụng cụ của bạn. Có thể bạn đã in một thứ gì đó phù hợp với bộ máy của mình, nhưng sau đó bạn lại có một dụng cụ espresso mới, xịn sò và bây giờ nó không có chỗ trong trạm cũ của bạn. Đừng tìm đâu xa nữa vì đây là một hệ thống hoàn toàn tùy chỉnh và có thể lắp ghép để thiết kế một trạm tamping hoàn hảo cho bộ máy của bạn, dù bạn muốn có chỗ cho 200 dụng cụ khác nhau, hay bạn muốn tối giản chỉ với những thứ cần thiết nhất. Sau đó, nếu bạn muốn thay đổi cách lưu trữ của mình do thay đổi quy trình làm việc hoặc dụng cụ nhưng không muốn in lại toàn bộ trạm mới, chỉ cần in các bộ phận mới và thêm chúng vào trạm hiện có của bạn.

In các Khối của bạn:

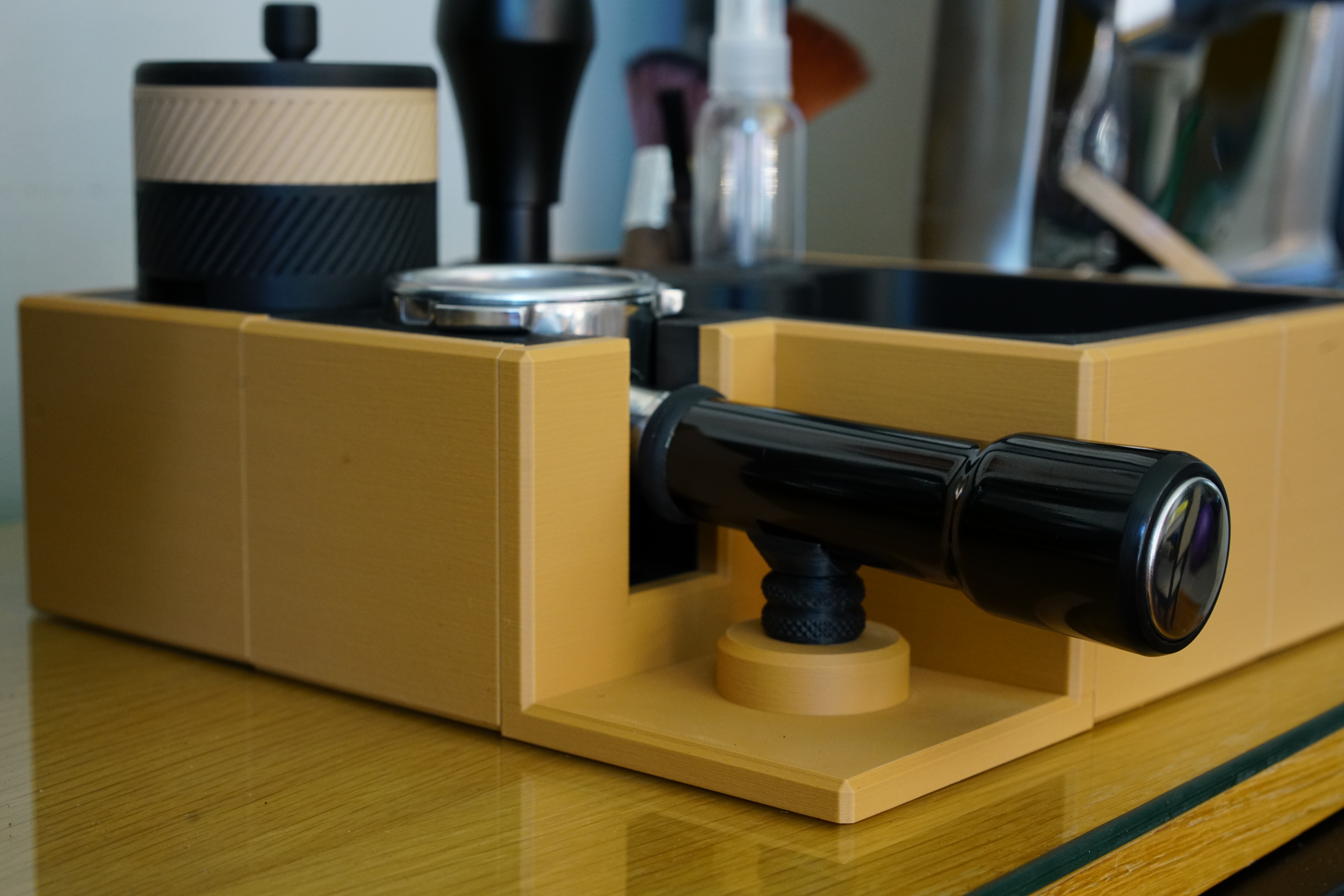

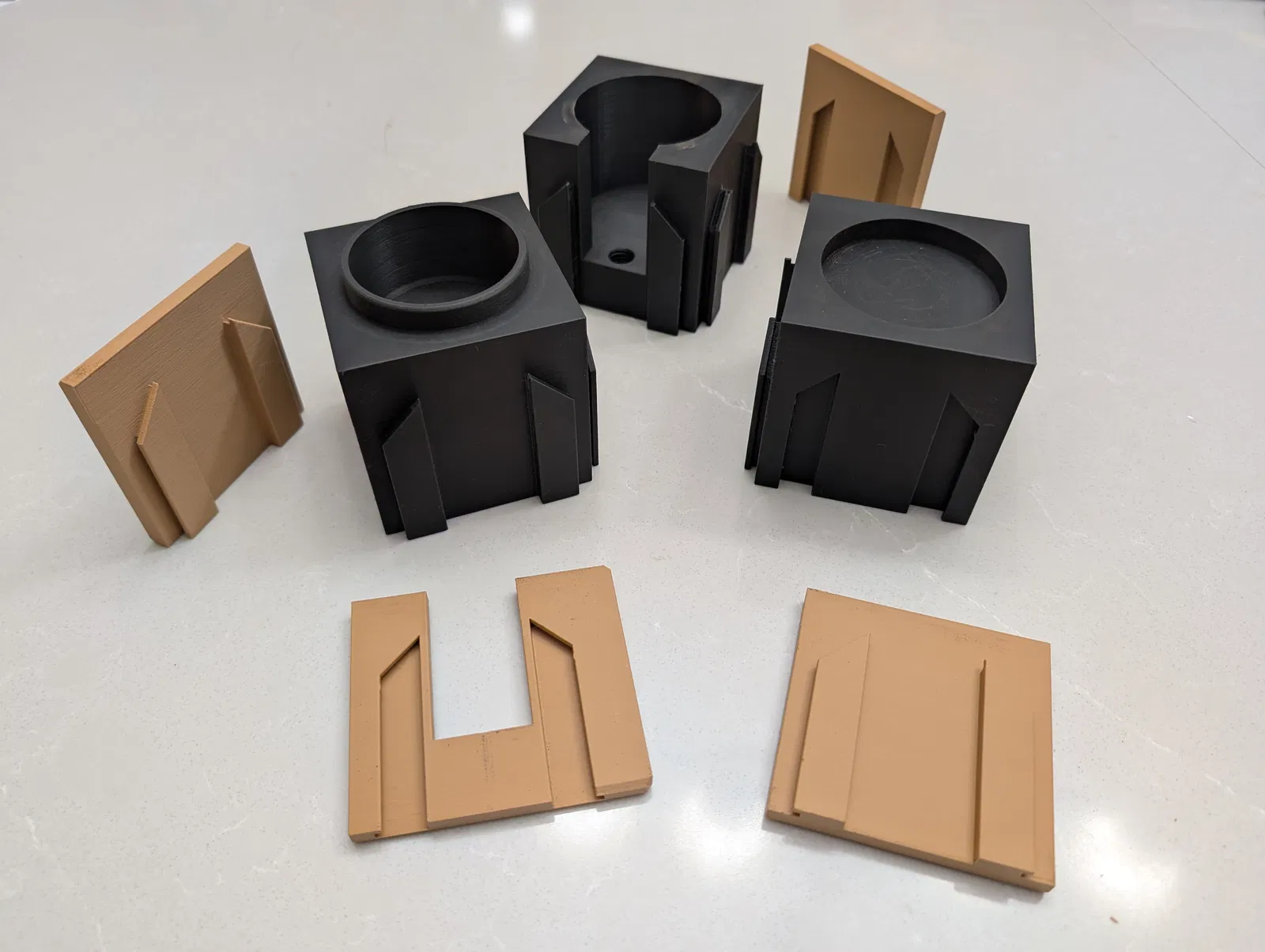

Hệ thống này dựa trên một khối vuông 80x80x80mm có các tab khóa đực và cái khớp với các tab trên các khối khác. Một số khối được thiết kế sẵn, như khối portafilter 51/54mm, khối dụng cụ tamping, và khối . Bạn cũng có thể tự tạo khối của mình với khối trống. Khối trống có thể được sửa đổi để thêm không gian lưu trữ cho bất kỳ vật phẩm nào có thể vừa với thể tích đó. Nếu bạn cần chứa một vật lớn hơn, các khối trống lớn hơn có thể được tạo ra bằng cách làm việc với bội số của 80mm.

In các Tấm ốp của bạn:

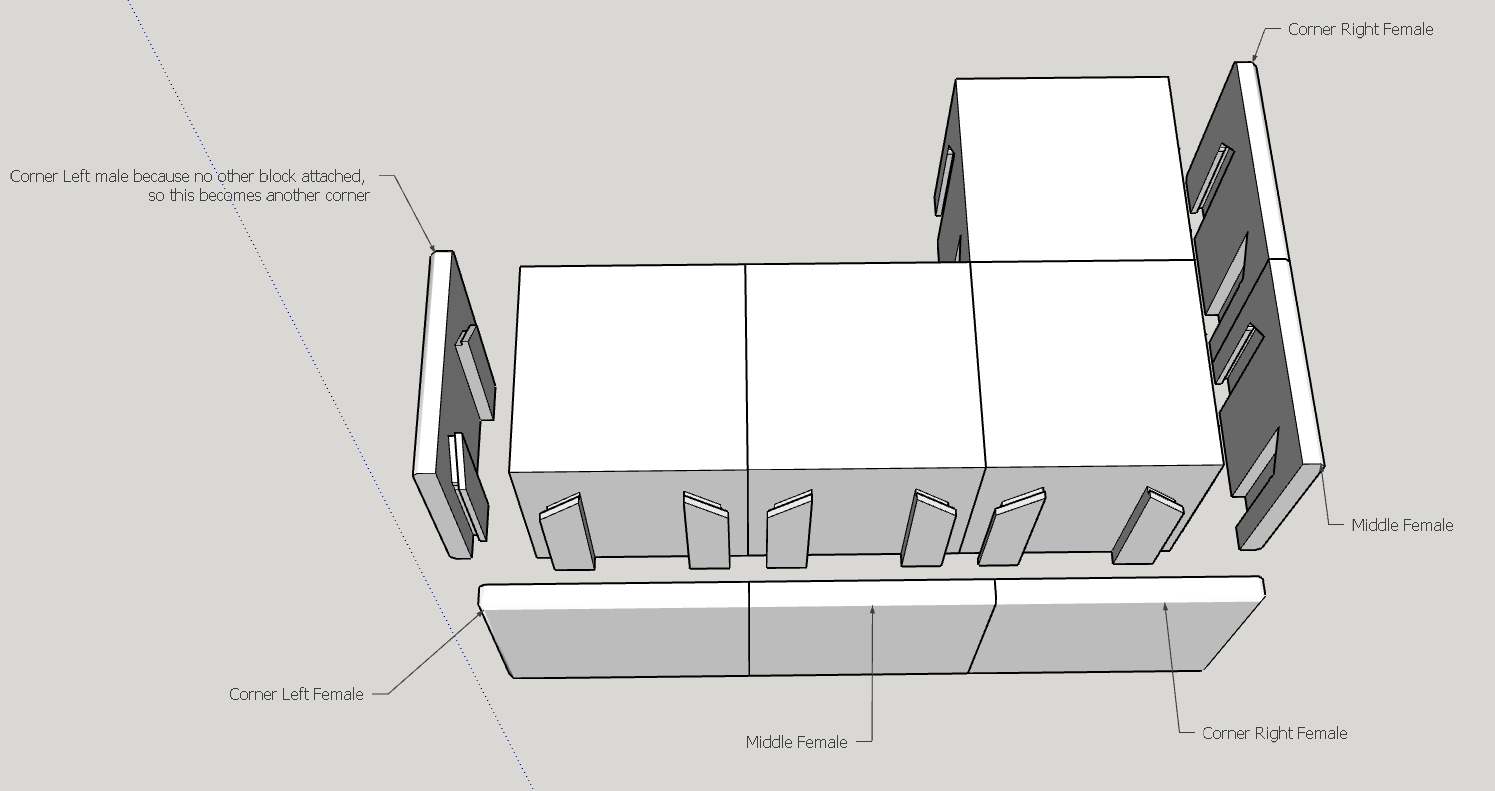

Sau khi bạn đã chọn các khối bạn muốn cho bộ máy của mình, bạn có thể sẽ muốn che các tab khóa lộ ra ở các khối dọc theo chu vi bên ngoài. Đối với điều này, bạn sử dụng các tấm ốp bên, chúng lắp vào các tab khóa. Phần này có thể hơi khó hiểu, nhưng bạn cần in 1 tấm ốp góc cho mỗi góc trong trạm của bạn. Các tấm ốp góc có các tab đực và cái cũng như hướng được chỉ định là phía nhô ra khỏi khối 80mm một chút và tạo thành góc thực tế của trạm tamping. Các tấm ốp giữa không có phần nhô ra này và được sử dụng cho các khối nằm giữa các khối khác. Hãy chú ý đến loại tab (đực hay cái) bạn đang cố gắng che để in đúng bộ phận. Ví dụ, khi nhìn vào một trạm tamping có chiều rộng 3 khối, khối ngoài cùng bên trái sẽ cần một tấm ốp góc nhô ra bên trái, khối ngoài cùng bên phải sẽ cần một tấm ốp nhô ra bên phải và khối ở giữa sẽ cần một tấm ốp giữa (xem bên dưới).

Cài đặt In:

Của tôi in ổn ở 0.2mm và 5% infill với PLA. Tôi đã in khối portafilter ở 10% infill để yên tâm hơn vì khối đó sẽ chịu một lực nhất định. Không cần support trừ có lẽ là Support Screw with Rest.

Hãy cân nhắc in một vài mẫu thử để kiểm tra độ khớp. Một vài tấm ốp bên khớp với nhau sẽ là một lựa chọn tốt.

Đối với các bộ phận chặn cốt (knock box inserts), tôi khuyên bạn nên đặt một miếng lót cốc hoặc thứ gì đó để che bề mặt đáy vì bã cà phê nóng có thể sẽ đặt lên đó và một loại rào cản nào đó sẽ giúp tránh bị cong vênh do nhiệt của nhựa.

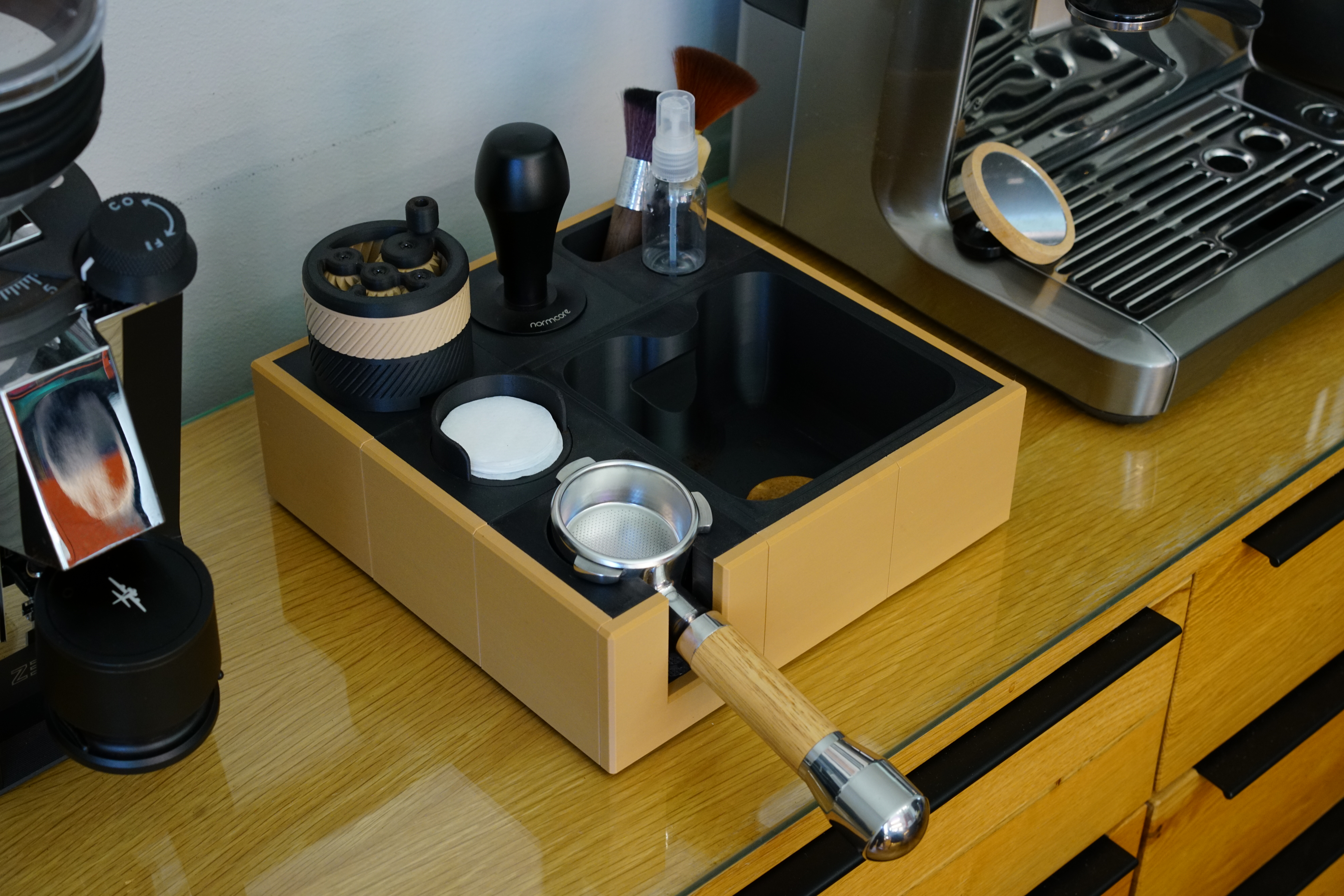

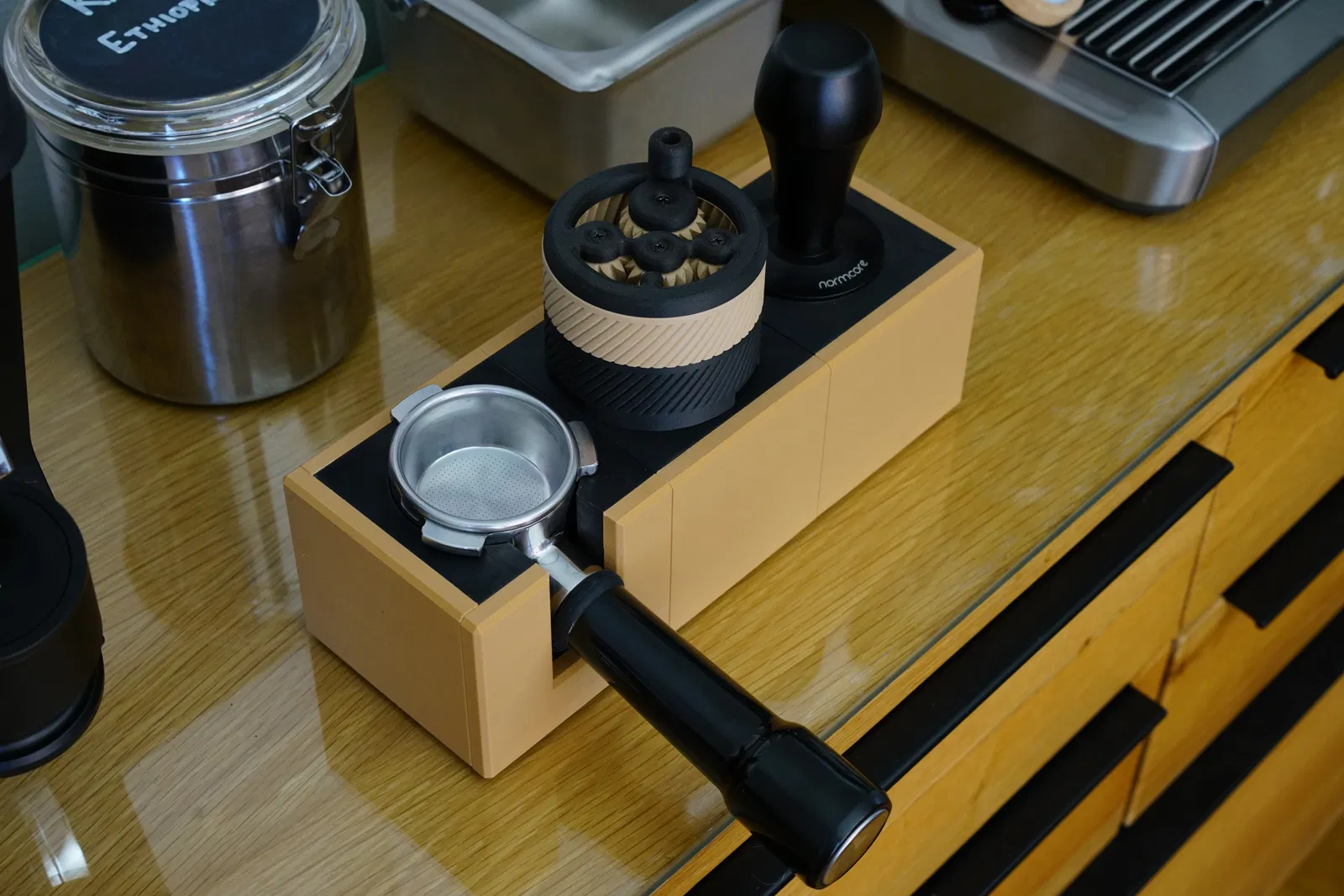

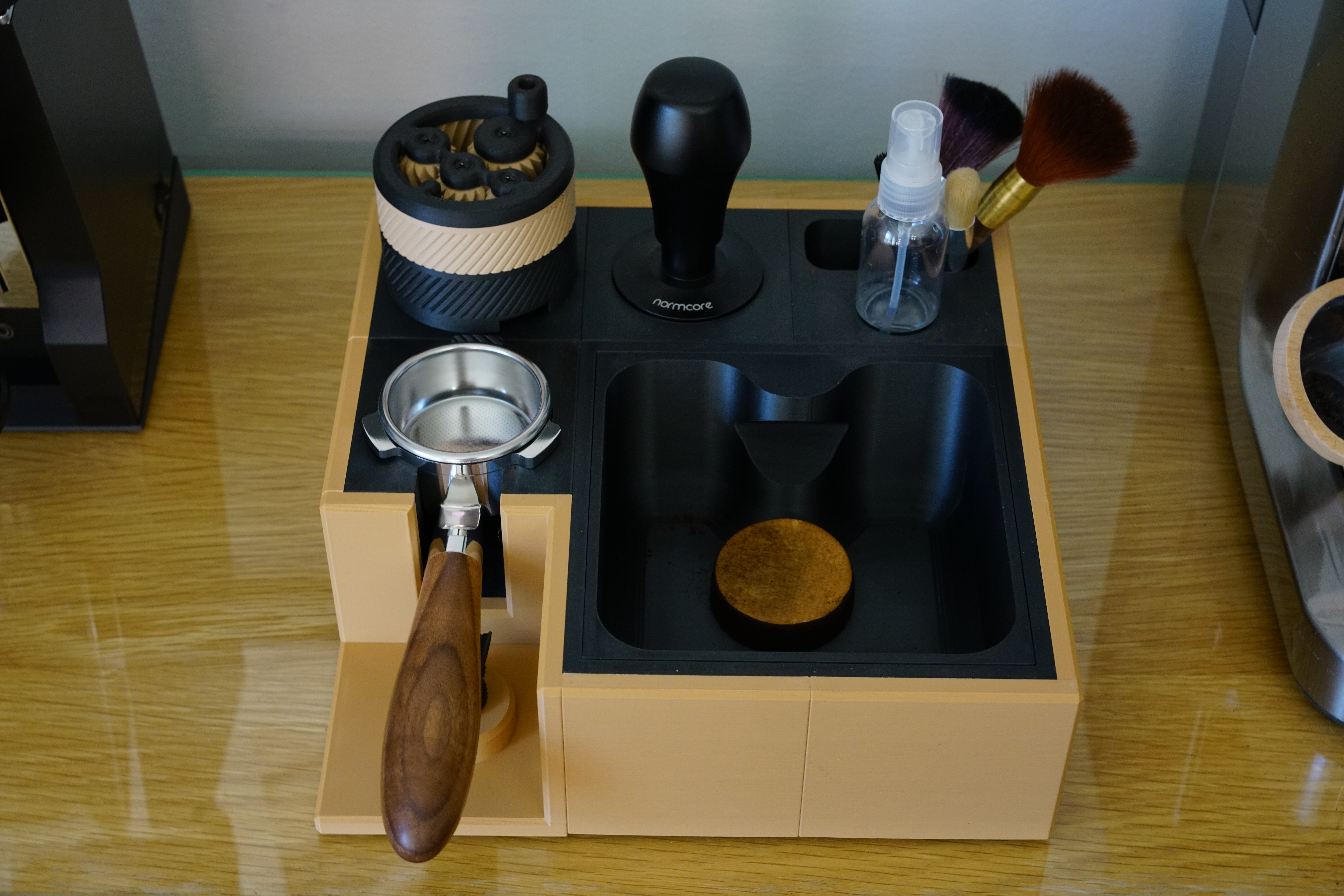

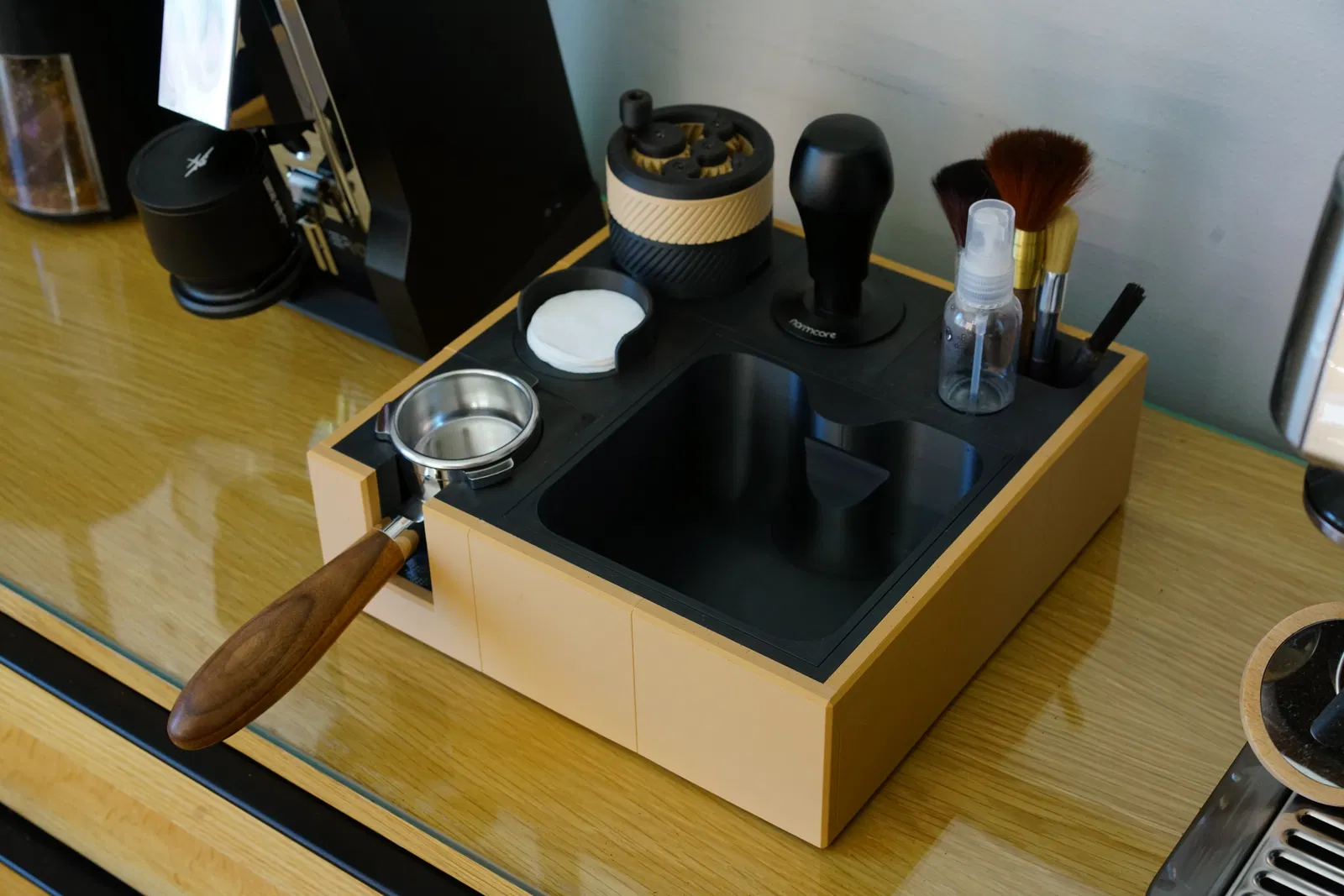

Tóm lại Trạm tamping espresso tùy chỉnh và có thể lắp ghép cho portafilter 51 và 54mm. In các khối bạn muốn dựa trên các dụng cụ bạn muốn giữ, sau đó khóa các khối lại với nhau. Sau đó in các tấm ốp để che các tab khóa lộ ra. Xem hình ảnh ví dụ cho điều này.

Cập nhật ngày 3/15/2025

Khối Portafilter 54mm đã được xác nhận hoạt động với portafilter 51mm cho Delonghi Dedica EC685. Xin cảm ơn @Ivaylo_193915 đã hợp tác thử nghiệm.

Cũng đã thêm Khối WDT 9 Prong để sử dụng với Dụng cụ phân phối Espresso 9 Prong WDT của [@jkim_makes_195591].

Cập nhật ngày 3/19/2025

Đã thêm Khối Portafilter 58mm thử nghiệm và các tấm ốp bên dựa trên Rocket Espresso Mozzafiato. Lỗ đường kính 74mm, sâu 70mm, sẽ tương thích với tất cả các khối khác. Nếu có thể, hãy đo đường kính portafilter của bạn (trừ các tab) và độ sâu từ đáy các tab đến đáy của vòi để xem portafilter của bạn có vừa không. Vì nó vẫn còn thử nghiệm, xin hãy hiểu rằng nó có thể không hoạt động với tất cả các portafilter. Tôi không có portafilter 58mm để tự thử nghiệm nên phản hồi mang tính xây dựng sẽ được đánh giá cao. Cảm ơn @Tito_Cen_3014832 đã hợp tác thử nghiệm.

Cũng đã thêm các Khối Trống với dung sai lỏng hơn trên các tab khóa để phản hồi về việc lắp ban đầu quá chặt. Tôi đã thử nghiệm các bộ phận này và thấy cá nhân tôi không thích cách lắp lỏng hơn, nhưng nó có thể giúp ích cho sự khác biệt giữa các máy in.

Cập nhật ngày 4/6/2025

Đã thêm một số tệp step. Tôi đã phải chuyển đổi chúng từ stl và tôi chưa thử nghiệm chúng bằng cách sửa đổi các tệp hoặc in chúng. Tôi khuyến khích in một số lượng nhỏ các mẫu thử trước khi làm tất cả.

Cũng đã thêm các bộ phận có dung sai thấp hơn.
