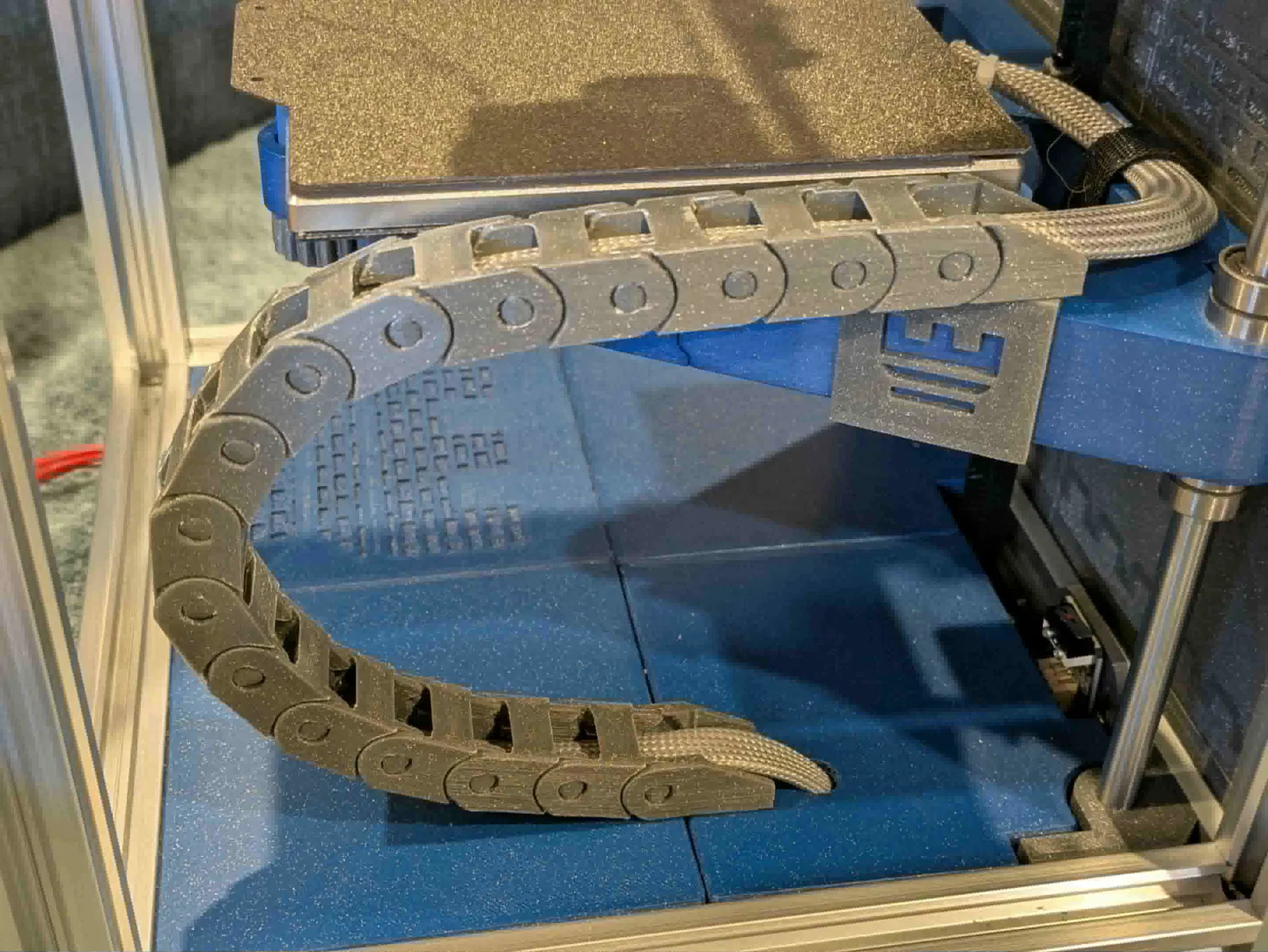

Giá đỡ dây xích cáp giường Rook Mk2 2020

Ghi nhận & Bối cảnh Hoàn toàn ghi nhận công lao của lolthekidison cho ý tưởng thiết kế ban đầu về giá đỡ trên và dưới cho dây xích cáp cho Rook Mk1 (giường sưởi). Mô hình này điều chỉnh ý tưởng đó cho Rook 2020 Mk2 với giường sưởi, với những thay đổi về phương pháp gắn kết. Tôi không chắc liệu có còn phần nào của mô hình gốc còn sót lại trong thiết kế lại của tôi không, nhưng tôi muốn ghi nhận nguồn gốc của ý tưởng thiết kế. #### Ghi chú thiết kế * Giá đỡ trên đã được thiết kế lại để móc vào khung giường của Rook 2020 Mk2.

• Trong phiên bản này không có giá đỡ dưới riêng biệt; tôi đã sử dụng đầu cố định của dây xích cáp stock gắn trực tiếp vào giường.
• Tôi đã cân nhắc việc kết hợp giá đỡ giường trên và đầu dây xích cáp thành một bộ phận in duy nhất, nhưng điều đó sẽ làm tăng đáng kể độ phức tạp khi in. Sử dụng một ít keo siêu dính giúp các bộ phận đơn giản và dễ in.
• Để gắn ở phía bên trái, chỉ cần phản chiếu cả giá đỡ trên và mũi khoan trong phần mềm slicer của bạn trước khi in.
• Tệp Onshape có sẵn tại đây #### Công cụ và Phần cứng ##### Công cụ * Máy khoan
• Mũi khoan 4.2mm hoặc 4.5mm (tôi dùng 4.5mm vì có sẵn)
• Mũi khoan 6mm
• Tùy chọn mũi 9mm nếu bạn sử dụng ống bọc cáp dạng lưới ##### Phần cứng * 2 x Ốc ren nhiệt rộng/đường kính 5mm (khuyến nghị M3, M4 cũng dùng được).
• 2 x Vít M3 hoặc M4 dài 5-8mm phù hợp với ốc ren nhiệt đã sử dụng.
• Keo siêu dính (Super Glue)
• Tùy chọn Ống bọc cáp dạng lưới 10mm (Tôi đã dùng cái này ở đây) #### Các bộ phận in Dây xích cáp là bộ phận in lâu nhất, giá đỡ trên, mũi khoan và các chốt keo nhỏ khá nhanh. 1 x Giá đỡ giường trên (3 tùy chọn, nếu chiều cao giường của bạn chính xác, phiên bản 25.1 mm sẽ vừa, của tôi thì không.) Phiên bản khe hở dọc 25.1mm (100 micron) Phiên bản khe hở dọc 25.2mm (200 micron) Phiên bản khe hở dọc 25.3mm (300 micron)
• 1 x Mũi khoan
• 2 x Chốt đẩy/keo cho Giá đỡ giường trên (khoảng 2.9mm)

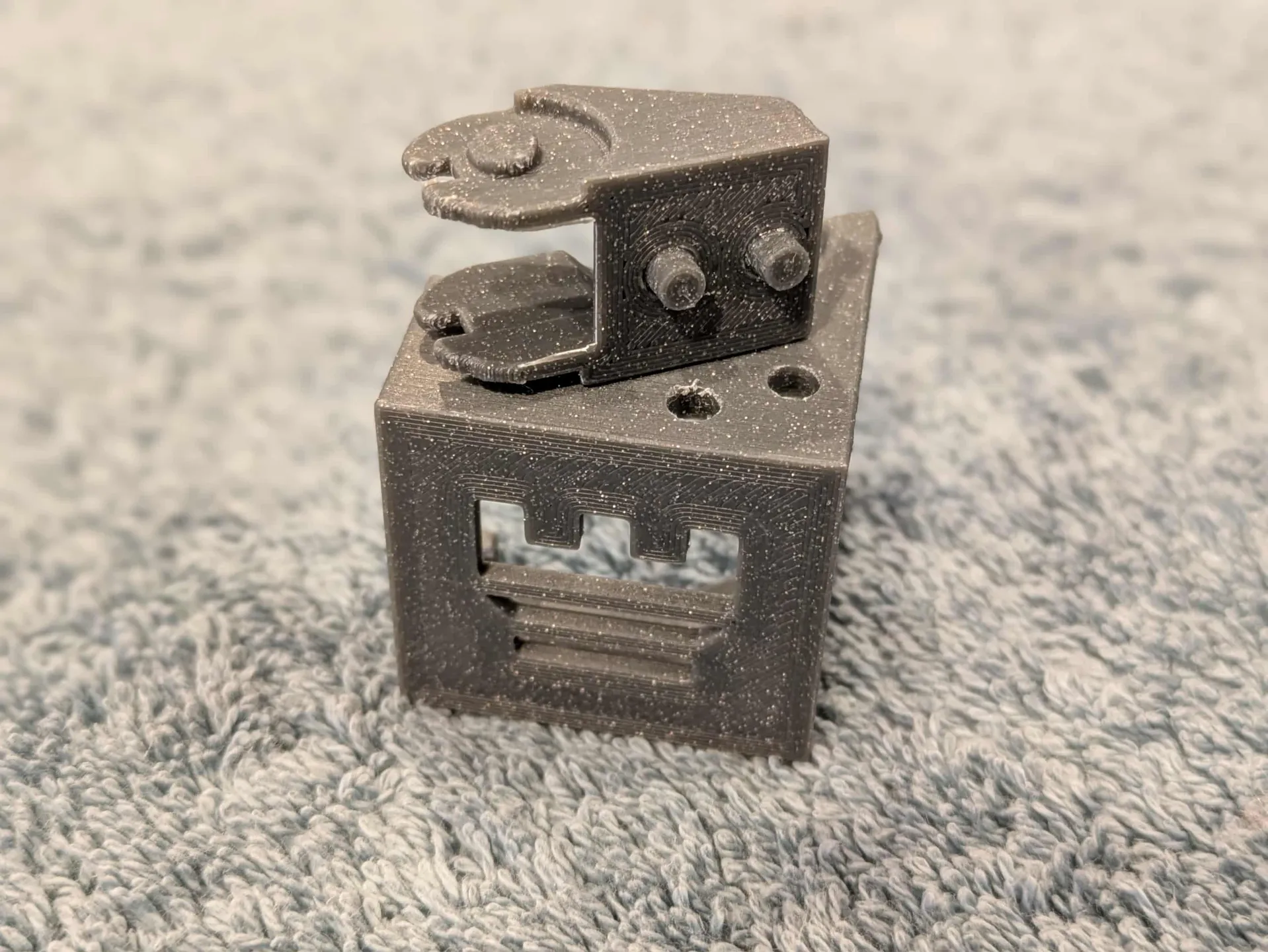

• 1 x Dây xích cáp (Tôi đã dùng cái này ) 1x Đầu cố định 2 lỗ (a) 1x Đầu cố định 2 lỗ (b) Các mắt xích (Tôi đã dùng loại góc nghiêng 55 độ) 15 mắt xích là đủ cho Rook 2020 Mk2 cao 250mm * Ước tính 12-13 mắt xích cho Rook 2020 Mk2 cao 200mm (Chiều cao tiêu chuẩn) #### Các bước lắp ráp 1. Dùng keo siêu dính dán hai chốt in vào Đầu cố định dây xích cáp (a). (picy)

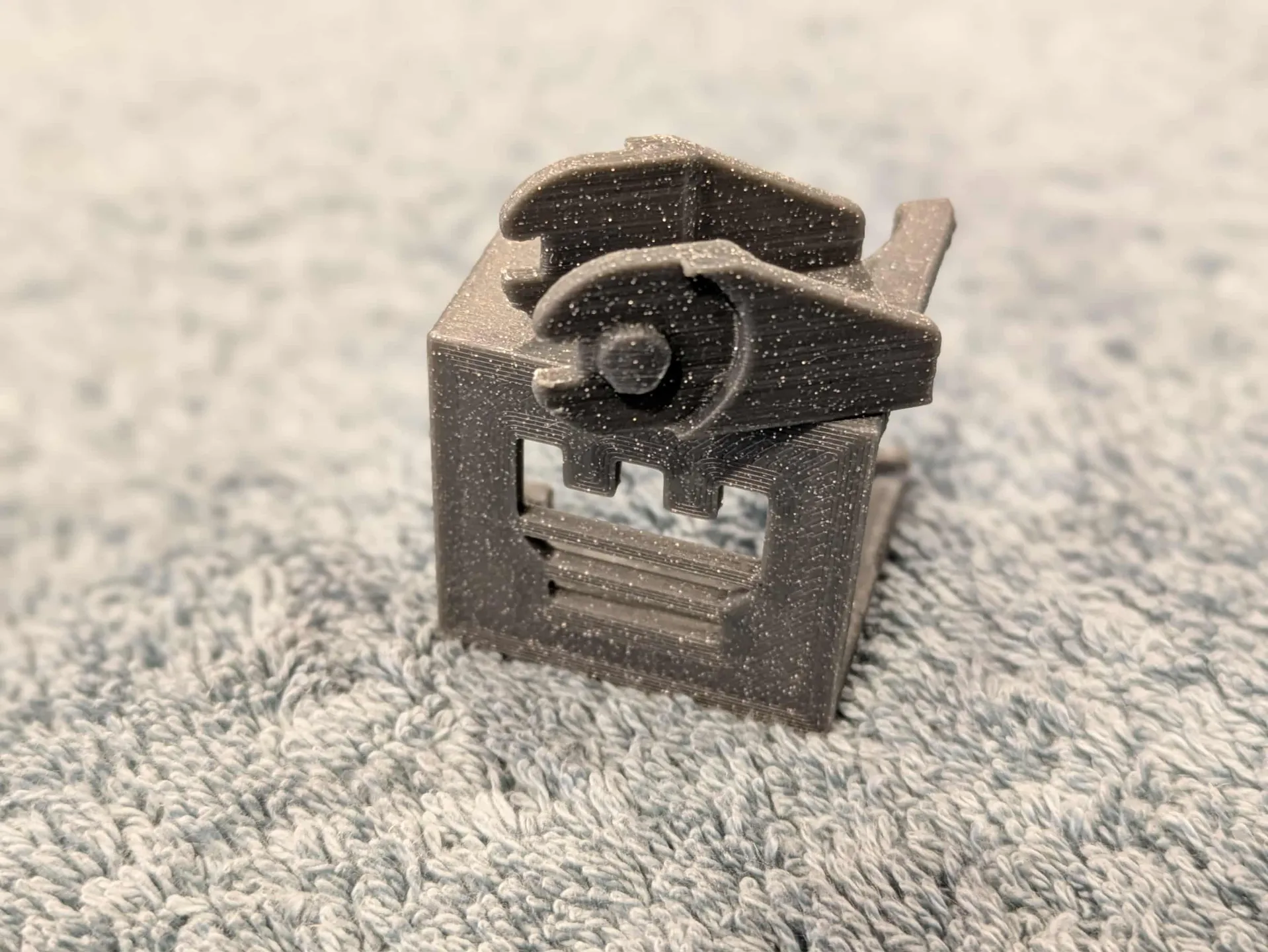

2. Dùng keo siêu dính dán bộ phận đó vào Giá đỡ giường trên. ()
3. Gắn Giá đỡ giường trên vào phía bên phải của giường sau khi keo khô.

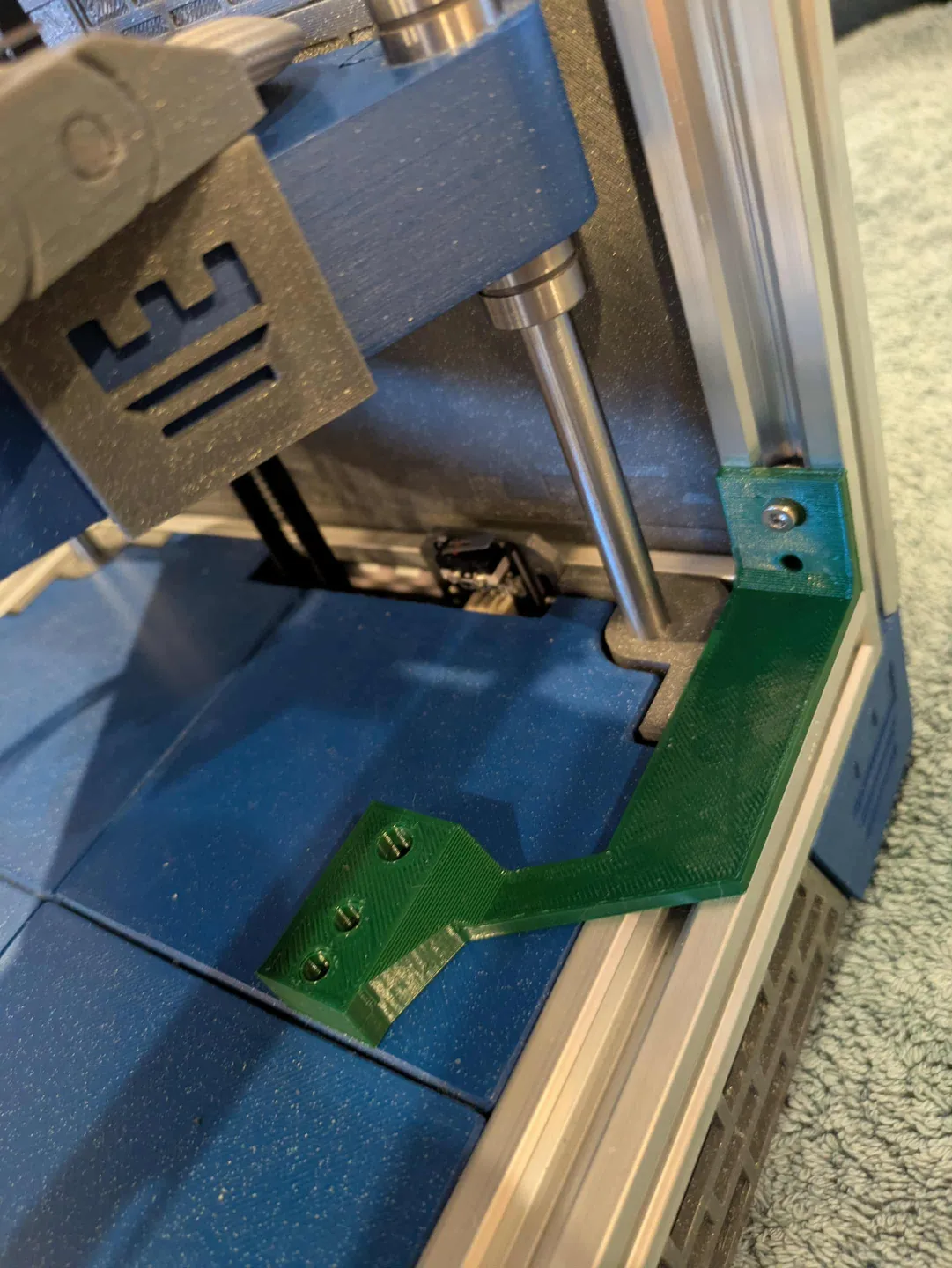

4. Dùng T-nut để định vị Mũi khoan trên thanh dựng đứng (T-nut chỉ để căn chỉnh)().
5. Di chuyển giường lên trên hết để có khoảng trống, giữ mũi khoan đúng vị trí (kẹp lò xo nhỏ sẽ giúp ích), và khoan ba lỗ.
6. Tháo mũi khoan. * Tùy chọn Nếu sử dụng ống bọc dạng lưới, hãy khoan qua lỗ 6mm bằng mũi 9mm (từ phía dưới).
7. Làm sạch các cạnh lỗ 6/9mm để tránh làm hỏng dây theo thời gian.

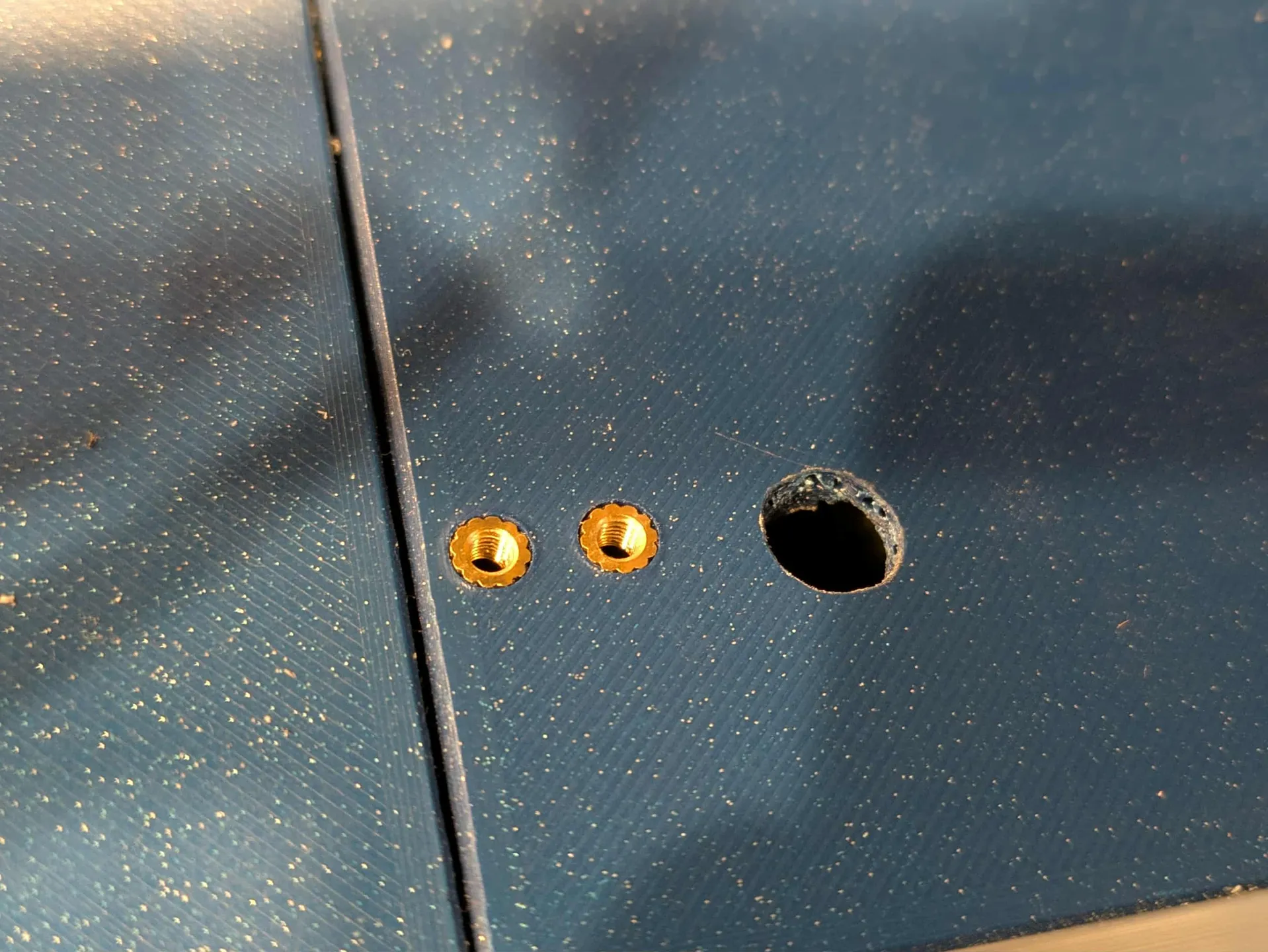

8. Lắp các ốc ren nhiệt 5mm vào các lỗ 4.2–4.5mm (phần đáy mỏng, nên cẩn thận) ()

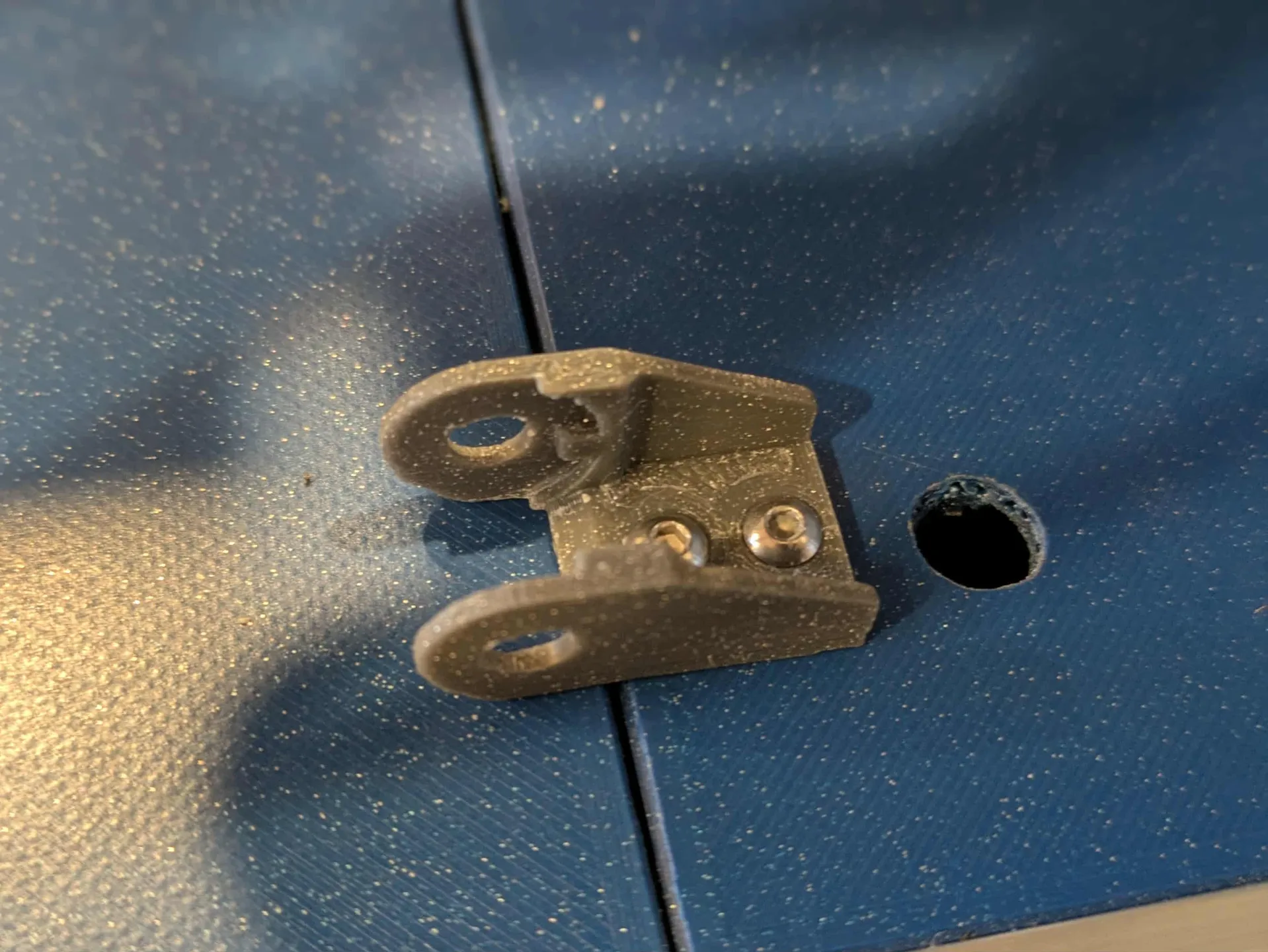

9. Vặn Đầu cố định dây xích cáp (b) vào đáy bằng các vít phù hợp. ()
10. Lắp ráp dây xích cáp và luồn dây (hoặc dây đã bọc) qua trước khi gắn cố định.
11. Gắn dây xích cáp vào giá đỡ giường trên.
12. Luồn dây qua lỗ dưới 6/9mm và gắn dây xích ở phía dưới.
13. Kết nối/Kết nối lại dây của bạn ở phía dưới với bo mạch điều khiển.
