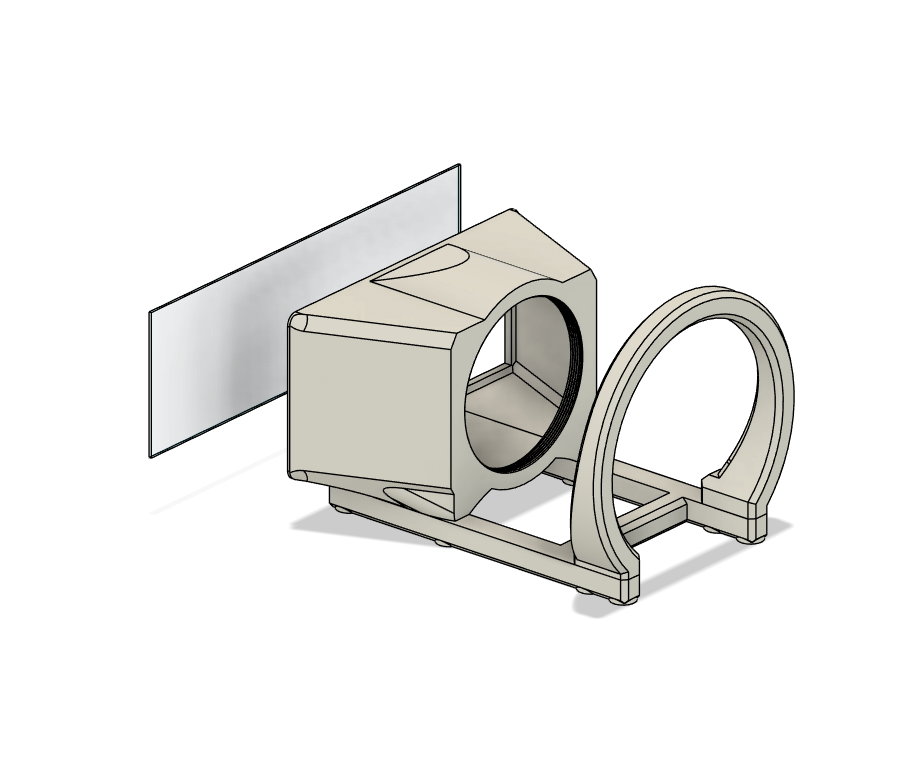

Nón ống kính tham số cho máy ảnh phim Fat Shot 617

Project Autodesk Fusion 360 cho phép bạn tạo ra các nón ống kính tùy chỉnh cho chiếc máy ảnh phim panorama dạng mô-đun medium format 6x17 Fat Shot 617 (tại đây).

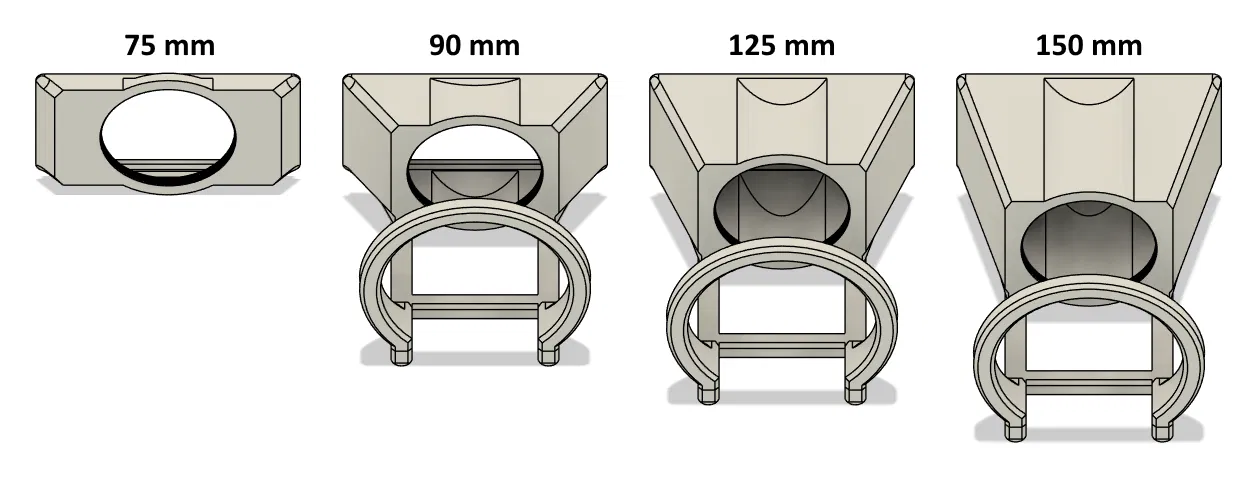

Ống kính có tiêu cự từ 75 mm đến 135 mm sẽ hoàn toàn tương thích. Các ống kính có FFD ngắn hơn 75 mm sẽ không tương thích vì nón ống kính sẽ quá ngắn. Đối với FFD dài hơn 135 mm, có thể tạo nón ống kính nhưng cần kiểm tra vì thân máy ảnh có thể che mất hình ảnh ở hai bên trái và phải.

Cách sử dụng

1. Tải xuống tệp .f3d và nhập nó vào Fusion 360.

2. Nếu làm nón ống kính cho FFD < 90 mm, hãy tắt nhóm "Guard" trên dòng thời gian hoặc chỉ cần di chuyển con trỏ lịch sử ra phía sau nó. Điều này là cần thiết vì nón ống kính sẽ quá ngắn để có các điểm gắn cho thanh dẫn hướng.

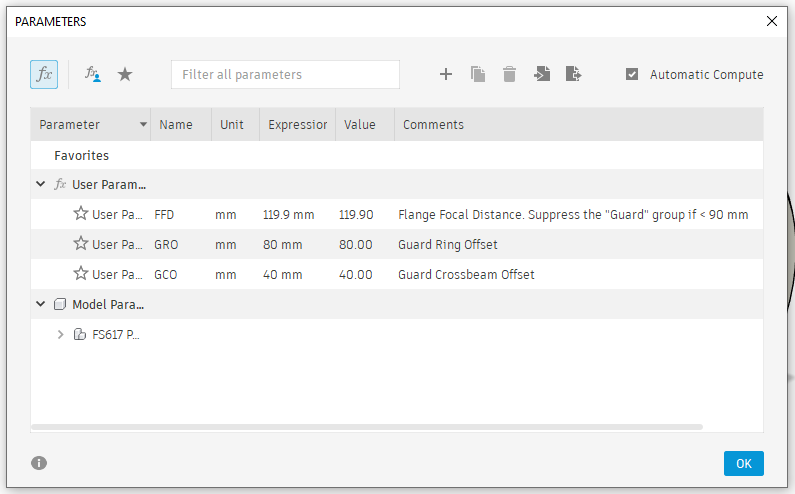

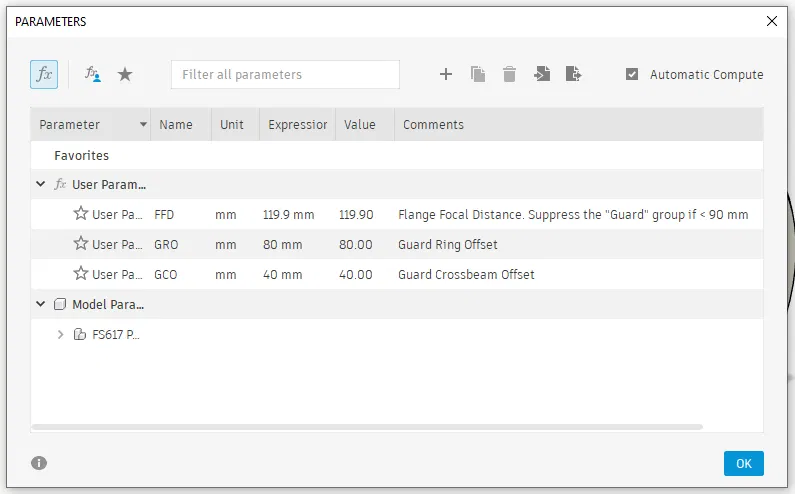

3. Nhấp vào "Modify" (Chỉnh sửa), sau đó nhấp vào "Change parameters" (Thay đổi tham số).

4. Nhấp vào giá trị trong cột "Expression" (Biểu thức) và nhập của riêng bạn.

Hoặc nhắn tin cho tôi để tôi tạo nón ống kính cho ống kính của bạn.

Tham số:

• FFD - Flange focal distance (Khoảng cách từ mặt bích đến phim). Đây là tham số chính xác định chiều dài nón ống kính.

• GRO - Guard ring offset (Độ lệch vòng bảo vệ). Để vòng bảo vệ ống kính đúng cách, nó cần phải xa hơn mặt trước của ống kính. Lắp bộ phận lấy nét và ống kính vào nón ống kính, kéo bộ phận lấy nét ra hết cỡ và đo khoảng cách giữa mặt trước của nón ống kính và mặt trước của ống kính. Nhập giá trị này vào đây.

• GCO - Guard crossbar offset (Độ lệch thanh ngang bảo vệ). Đây là khoảng cách giữa mặt trước của nón ống kính và thanh ngang đỡ trên thanh dẫn hướng. Thay đổi điều này nếu thanh ngang cản trở ống kính của bạn.

Thử nghiệm

Tôi chỉ có một ống kính là Schneider Kreuznach Super Angulon 90 mm f/8 và không thể tự mình thử nghiệm thêm bất cứ thứ gì khác. Bạn có thể giúp tôi và những người khác nếu bạn đang chế tạo Fat Shot 617 và có các ống kính khác để thử nghiệm.

Vui lòng để lại phản hồi bên dưới dự án này hoặc nhắn tin trực tiếp cho tôi nếu bạn gắn thành công ống kính của mình bằng mô hình này. Tôi hy vọng có thể tổng hợp một danh sách các ống kính đã được xác minh và tải lên trực tiếp các tệp STL tương ứng.

Nếu bạn gặp bất kỳ sự cố tương thích nào với ống kính của mình mà không thể giải quyết chỉ bằng cách thay đổi các tham số, đừng ngần ngại liên hệ với tôi để tôi có thể thực hiện các thay đổi cần thiết và cập nhật dự án.
