Mod Nâng Cấp Sunlu S4 - Giá Đỡ 5 Cuộn Filament

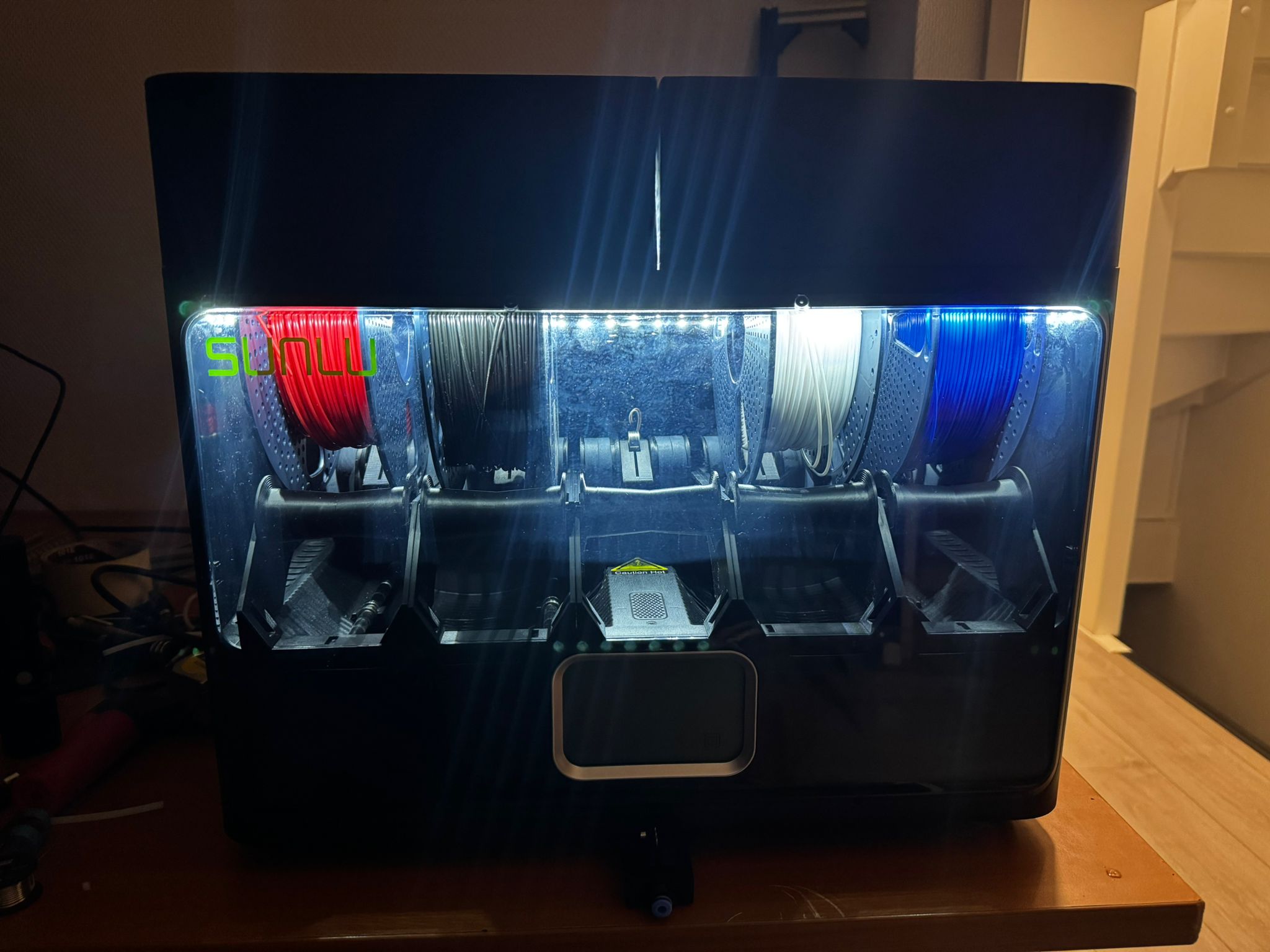

MOD này ra đời khi tôi build máy in màu và cần chỗ để mấy cuộn filament.

!!!!!!!!!! Để bắt đầu MOD này, bạn cần biết là chỉ cuộn 195mm mới vừa nha !!!!!!!!

!!!!!!!!! Và để nhét vừa 5 cuộn thì bạn cần cắt bỏ cái gờ ở giữa phía trên để có lối đi cho cuộn !!!!!!!!!

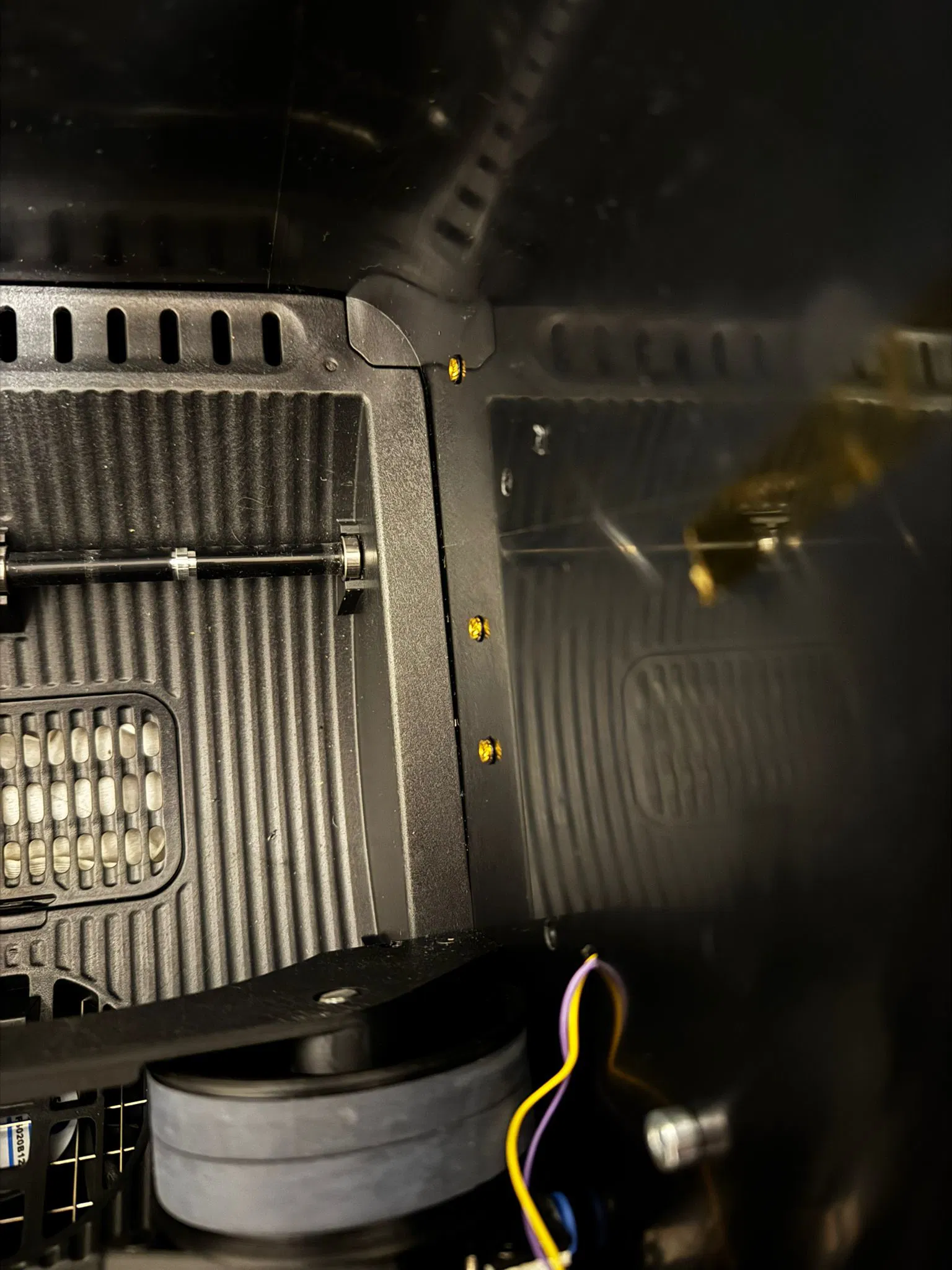

!!!!!!!!! Bây giờ thì bạn cần khoan lỗ phía sau hộp sấy nha !!!!!!!!!

!!!!!!!! Dùng filament chịu nhiệt cao nha KHÔNG MUỐN CHÁY !!!!!!!!

Cài đặt in: Kiểu VZBOT

Nắp trên :

Bạn cần in phần mở rộng nắp trên để có không gian trong hộp sấy. In úp xuống có support. Kiểm tra cài đặt support của bạn vì có mấy cái lỗ cho bản lề. Cái này nhỏ và dễ gãy. Để tháo bản lề gốc ra khỏi hộp sấy, hãy mở nó ra và cẩn thận ấn vào giữa cái van.

5 thành 1 Hub:

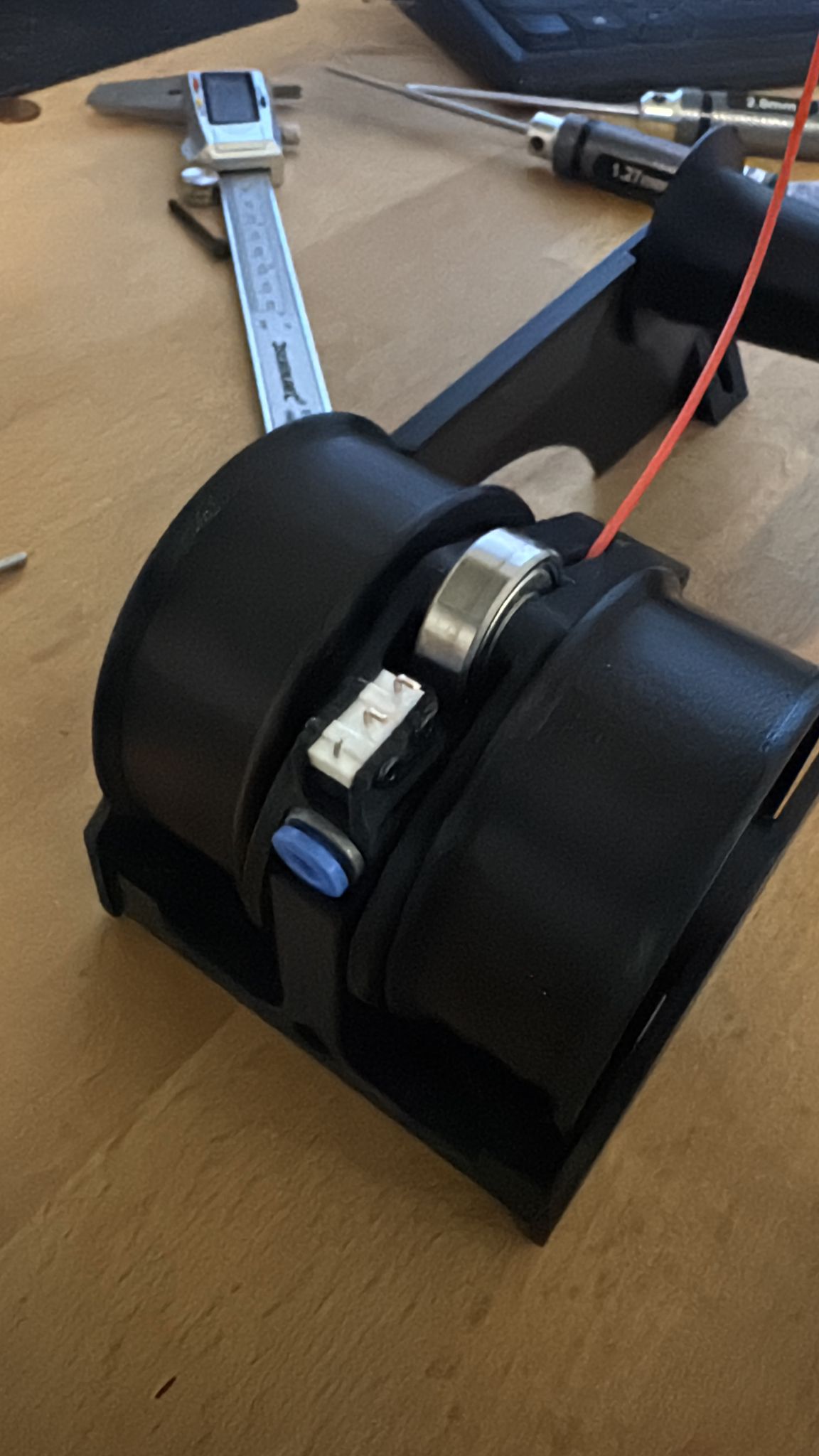

In với mặt đáy xuống. Cần chút support cho mấy lỗ bắt vít. Tôi gắn đơn giản bên dưới hộp với 2 con vít m3. Một cái bạc đạn để kích hoạt công tắc hành trình. Lưu ý là khi filament kích hoạt công tắc, chúng ta cần rút filament lại một đoạn tối thiểu 30 mm để thông đường đi trong hub.

DANH SÁCH VẬT TƯ:

6 cái khớp nối PTFE ECAS04: https://www.amazon.nl/dp/B0C4BJQMTB?ref=ppx_yo2ov_dt_b_fed_asin_title

1 cái micro switch d2hw-c201h: https://nl.aliexpress.com/item/1005009184140747.html?spm=a2g0o.productlist.main.1.54737551d0Y7UL&algo_pvid=a2fb52d0-f7de-4d46-9a0b-d9806f0b063d&algo_exp_id=a2fb52d0-f7de-4d46-9a0b-d9806f0b063d-0&pdp_ext_f=%7B%22order%22%3A%2218%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21EUR%2112.65%217.59%21%21%21101.28%2160.77%21%40211b65de17645079572261128e2878%2112000048227228404%21sea%21NL%210%21ABX%211%210%21n_tag%3A-29910%3Bd%3A96c58f7b%3Bm03_new_user%3A-29895&curPageLogUid=xjsNHStyGKxM&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005009184140747%7C_p_origin_prod%3A

Bạc đạn 8x2.5 mm có trong bộ này: https://nl.aliexpress.com/item/1005009774478643.html?spm=a2g0o.productlist.main.34.6fad7214CDh9Wj&algo_pvid=3b2a74a0-1984-4cfe-a763-49ce42709c3a&algo_exp_id=3b2a74a0-1984-4cfe-a763-49ce42709c3a-31&pdp_ext_f=%7B%22order%22%3A%2246%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21EUR%215.68%211.26%21%21%216.43%211.43%21%40210384b917645081917137266ef4cd%2112000050122733261%21sea%21NL%210%21ABX%211%210%21n_tag%3A-29910%3Bd%3A96c58f7b%3Bm03_new_user%3A-29895%3BpisId%3A5000000187481156&curPageLogUid=sMBgLFjk1deb&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005009774478643%7C_p_origin_prod%3A

MOD filamentalist cổ điển:

Để gắn mấy cái chân đế của filamentalist vô hộp S4, tôi có làm vài thay đổi. Bạn có thể in cái Chân đế trái và Chân đế phải rồi gắn vô hộp. Nếu nó hơi nhỏ thì bạn cần in chân đế dài hơn 1 mm. Dùng cái ngắn hơn ở mấy góc hộp.

Tôi cũng thêm một cái micro switch vô bộ căng dây, dài 80 mm, để kiểm tra filament đã được nạp chưa và dùng như cảm biến hết sợi. Có thể sau này làm macro tự động nạp. Để kích hoạt công tắc, tôi dùng đầu của con vít lục giác. Cắt nó ra và đặt vô lỗ dưới công tắc.

Sau một hồi thử nghiệm, tôi phát hiện là khi nhiệt độ trong hộp sấy tăng lên và vật liệu nở ra, mấy cái công tắc hành trình bị mất chức năng. Tôi vẫn cần tìm giải pháp cho cái này.

Để lắp các bộ phận cho filamentalist. Tôi khuyên bạn nên dùng hướng dẫn lắp đặt của họ. Có thể tìm ở đây: https://github.com/Carrot-collective/ERCF_v2/tree/master/Recommended_Options/Filamentalist_Rewinder/Filamentalist_Classic_Rewinder/Documentation

Đặt cái loại cổ điển, trục 80mm có cảm biến. Trong bộ này có micro switch phù hợp với bộ căng dây 80mm có cảm biến.

Hoặc đặt lẻ từng cái.

Đây là số đo của tôi nhưng bạn cần tự đo lại nha!!!

DANH SÁCH VẬT TƯ:

Bộ filamentalist:

https://nl.aliexpress.com/item/1005010098863662.html?spm=a2g0o.order_list.order_list_main.11.421c79d2EGBNRp&gatewayAdapt=glo2nld

Hoặc đặt: micro switch D2F-01FL-d3: https://nl.aliexpress.com/item/1005005847785776.html?spm=a2g0o.productlist.main.1.470c6ff5TPmaS7&algo_pvid=8bf99a8f-3322-4cee-ba48-f8acd733b1f6&algo_exp_id=8bf99a8f-3322-4cee-ba48-f8acd733b1f6-0&pdp_ext_f=%7B%22order%22%3A%22-1%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21EUR%214.73%213.83%21%21%215.35%214.33%21%40210385bb17645129425763333eba8b%2112000034563249027%21sea%21NL%211818917013%21X%211%210%21n_tag%3A-29919%3Bd%3A96c58f7b%3Bm03_new_user%3A-29895&curPageLogUid=aTtnq95tkR2J&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005005847785776%7C_p_origin_prod%3A

ĐANG CẬP NHẬT!!
