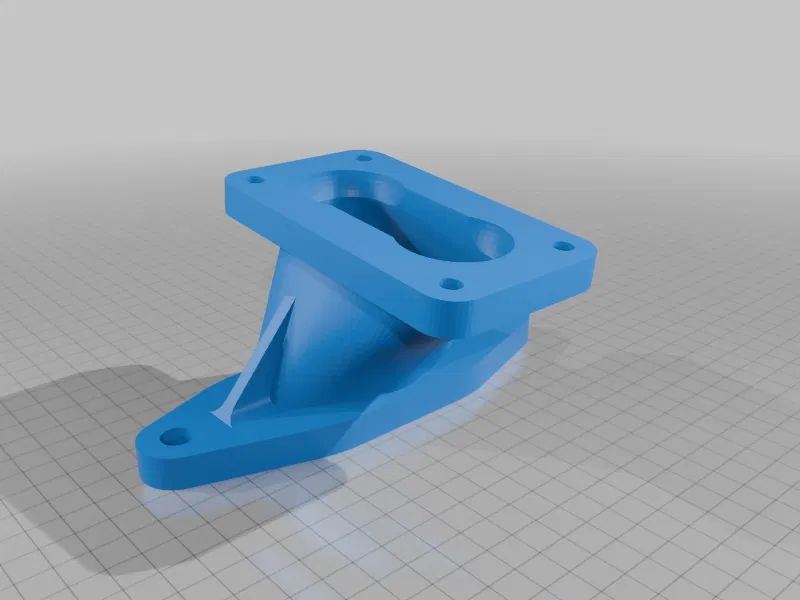

Bộ Nạp Hiệu Suất Cao Cho Dòng Xe Fiat 850

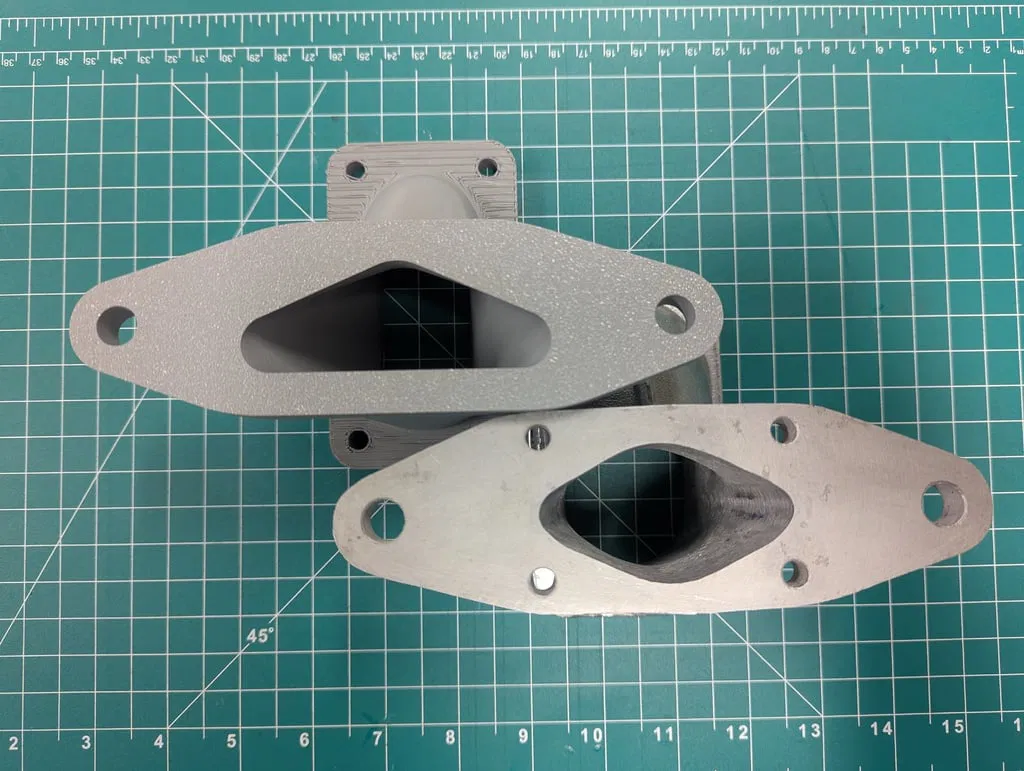

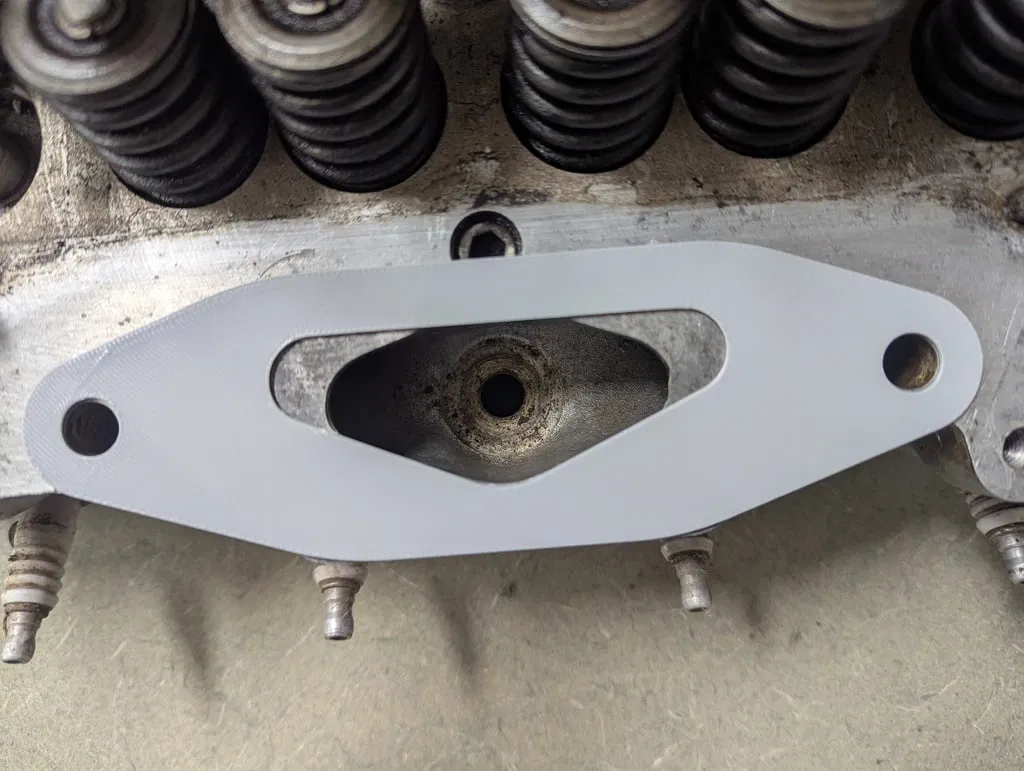

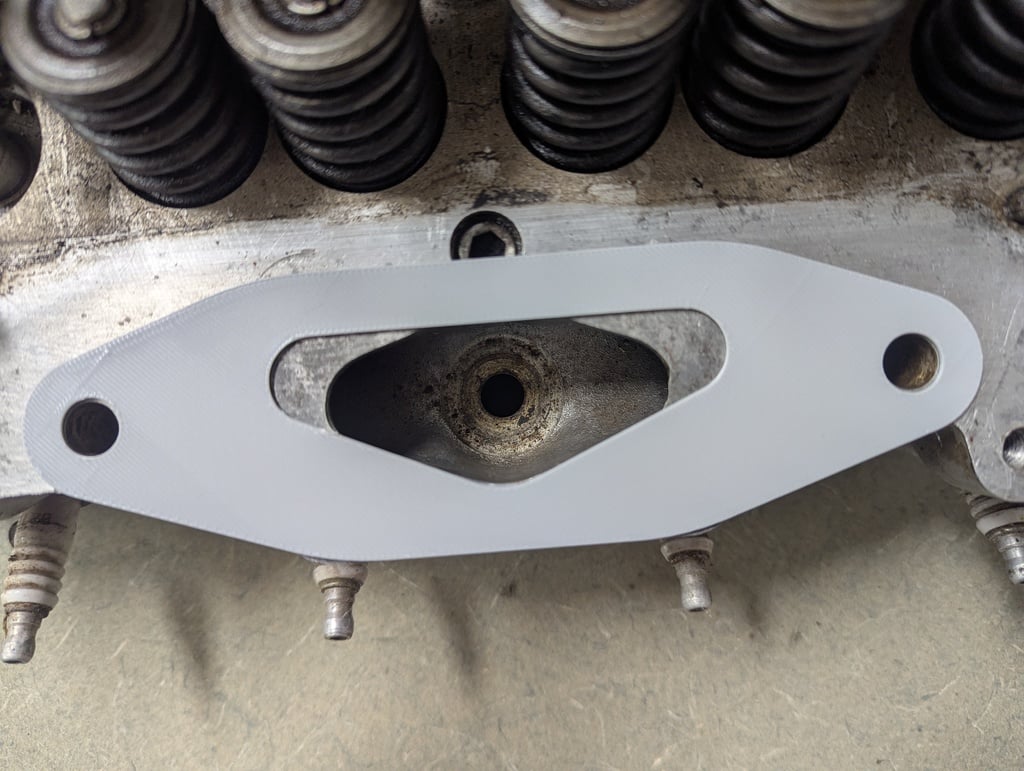

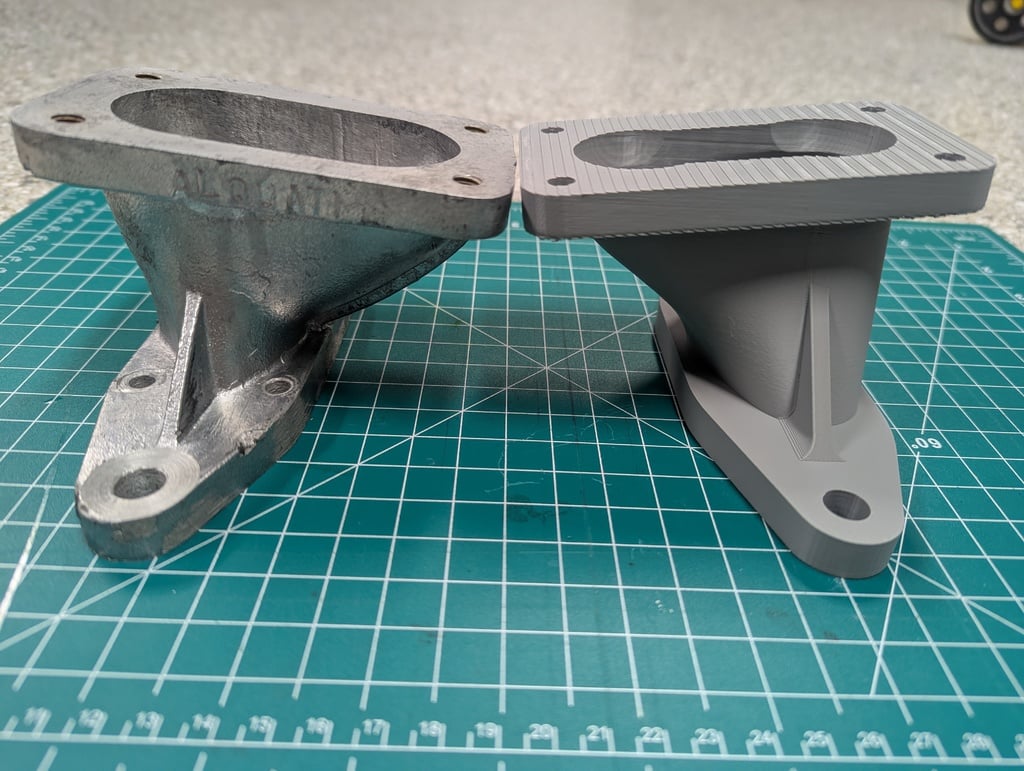

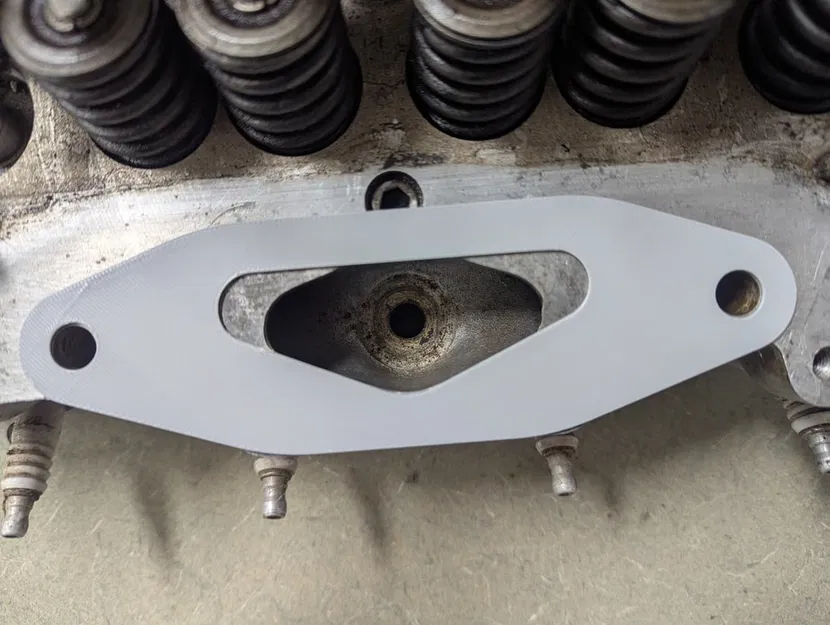

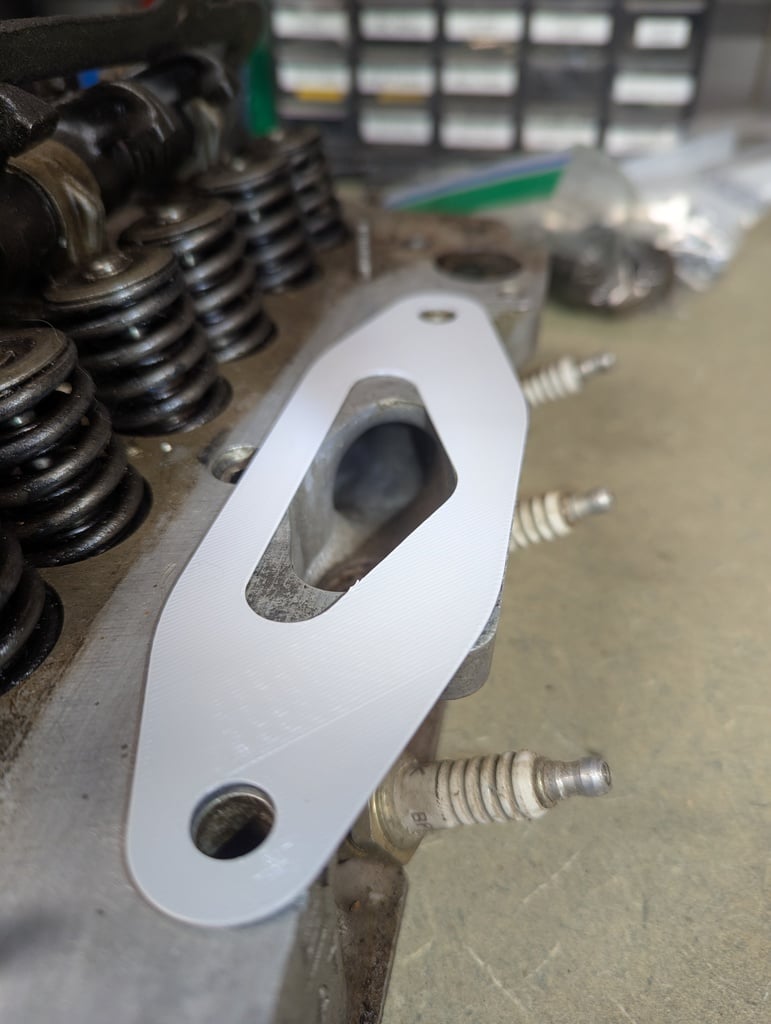

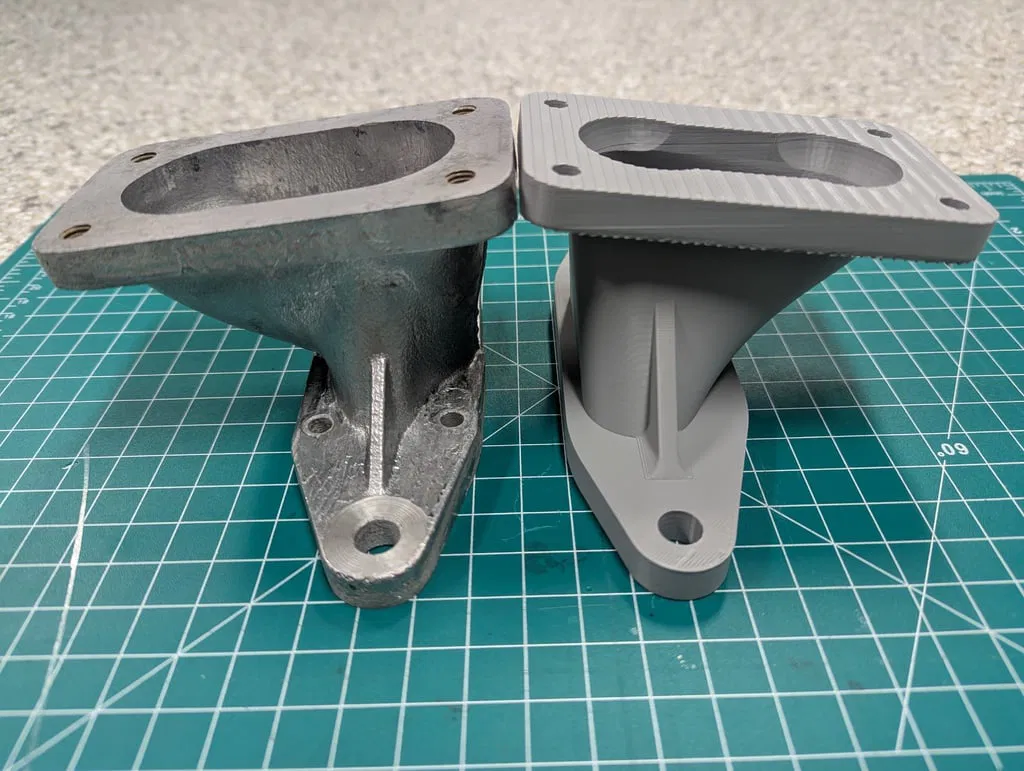

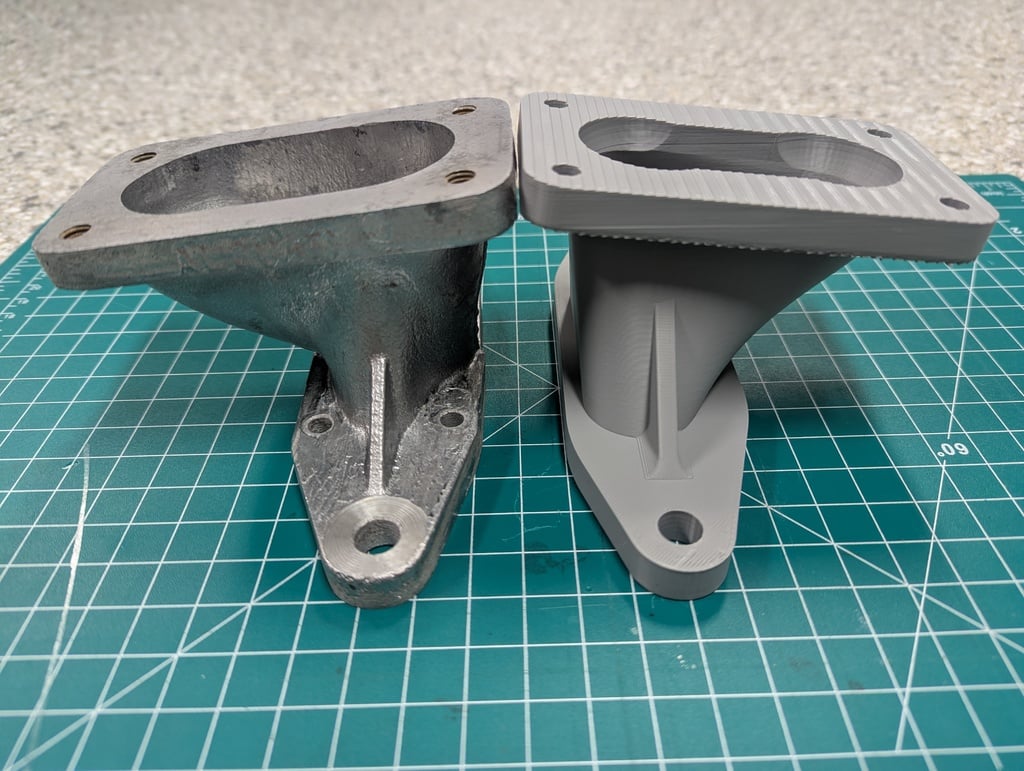

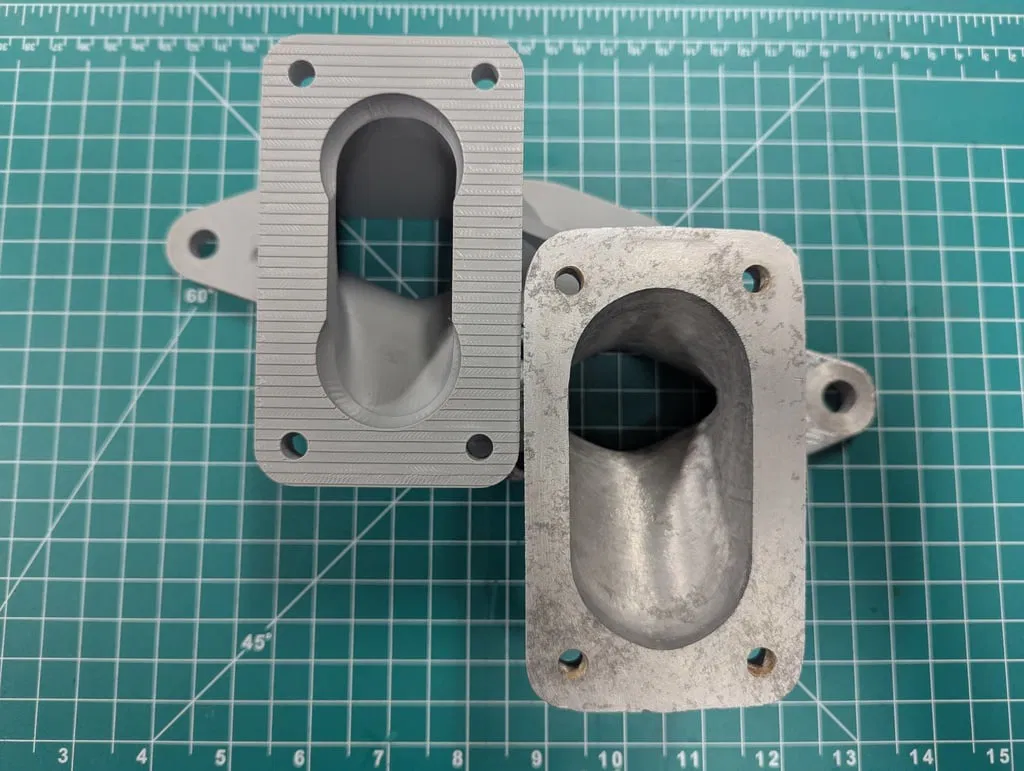

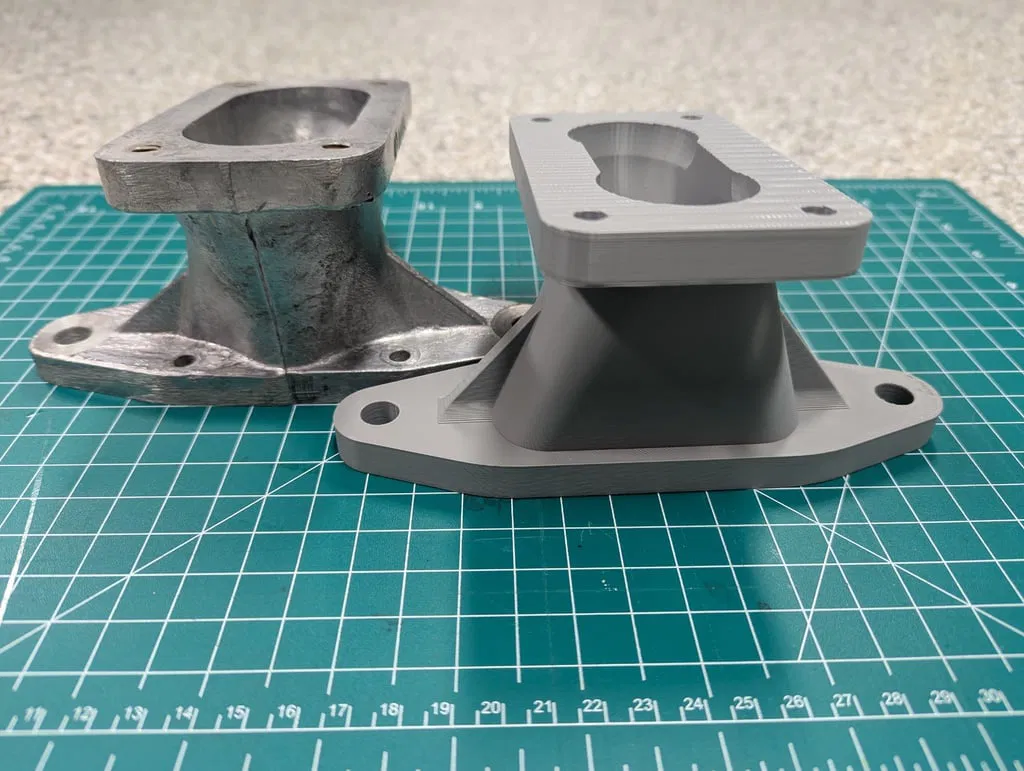

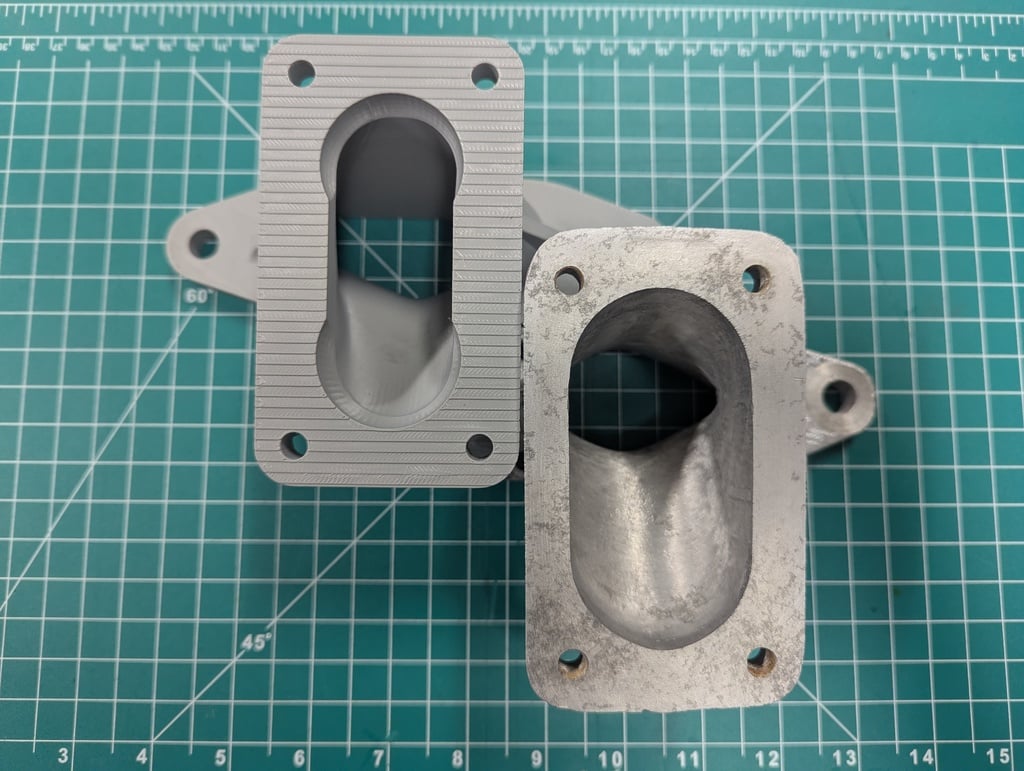

Tui đã tạo ra một bộ nạp hiệu suất cao cho dòng xe Fiat 850, phù hợp với nhiều loại bộ chế hòa khí Weber. Tui lấy cảm hứng thiết kế từ bộ nạp JO/EL Cabeza de Vaca của John Edward. Phần trên tương tự như các bộ nạp khác của tui, đều lấy từ JO/EL. Phần ra lớn hơn nhiều so với Alquati và nó được hướng trực tiếp lên các cổng nạp trên đầu xi-lanh (xem hình). Cái này được cho là giúp luồng không khí/nhiên liệu tốt hơn cho xi-lanh 1 và 4.

Để biết thêm thông tin về bộ nạp JO/EL, vui lòng xem PDF này. Đây là một đoạn trích từ cuốn sách của John, "The Fiat 850 Racers Handbook" xuất bản năm 2014.

Các mặt bích lắp ráp có kích thước khoảng 11mm, thành ống góp dày 5mm và cao 79mm. Các lỗ gắn bộ chế hòa khí có kích thước 46mm x 93mm và các lỗ thông hơi có đường kính 36mm – phù hợp với Weber 32/36DVG hoặc 36DCD, v.v. Bạn sẽ cần tạo ren cho bốn lỗ trên đỉnh để lắp bu lông hoặc khoan chúng để bắt ốc.

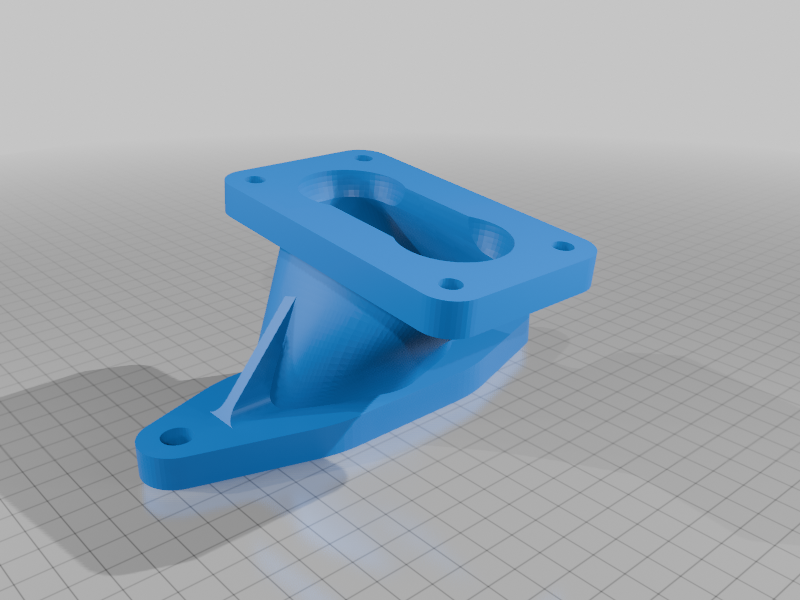

In với hỗ trợ (support enabled). Hãy in thử bản nhựa này, và nếu ưng ý, hãy mang đi in bằng nhôm và lắp lên xe của bạn! Đây là liên kết đến PCBWay để in kim loại.

Lưu ý là bạn sẽ cần phải gia công cổng nạp trên đầu xi-lanh khá nhiều. Tui không đưa ra bất kỳ đảm bảo nào về hiệu suất hoặc bất kỳ điều gì khác.
