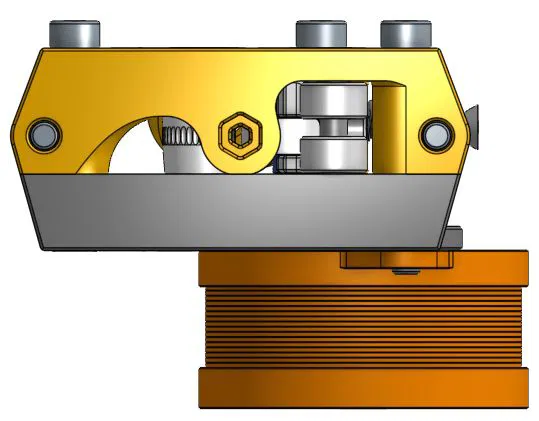

Titania, bộ đùn trục sử dụng bánh răng E3D Titan theo phong cách sherpa micro
Bộ đùn trục Titania, sử dụng bánh răng E3D Titan, lấy cảm hứng từ sherpa micro. Lưu ý các chi tiết in ấn và lắp ráp, đặc biệt là đường đi ống PTFE cong. Danh sách linh kiện chi tiết kèm theo.
1.4K
Lượt Xem
54
Lượt Thích
143
Lượt Tải
Cập Nhật Dec 19, 2025
Mô tả
- Mấy cái lỗ trên đế thì y chang như của sherpa nha.
- Cái bánh răng (gear) tui có là hàng dỏm, mua trên aliexpress lâu rồi. Kích thước có thể khác với hàng xịn đó nha.
- Cẩn thận khi in thì y chang như sherpa luôn.

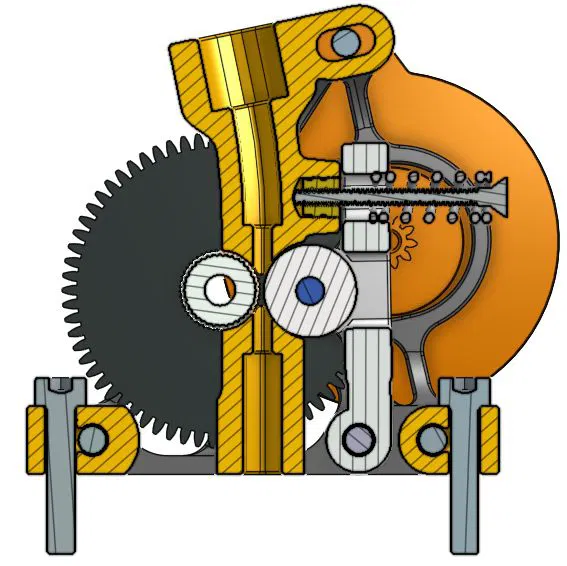

- Không phải ảo giác đâu nha. Thực tế thì đường đi của ống PTFE trên đỉnh là cong đó. In cẩn thận nha, đừng có cố gắng khoét rộng ra bằng mũi khoan hay gì hết.
- Chiều dài ống PTFE đi vô từ dưới lên là 13mm nha.
- File CAD thì ở đây nha (https://github.com/wooddoll/Titania).
- Danh sách linh kiện (BOM)
- Từ titan:
- Bánh răng lớn
- Vòng bi rãnh, đường kính ngoài 10mm, đường kính trong 3mm, dày 4mm
- Chốt định vị, 3x8mm
- Vòng bi, MR95; 2 cái
- Khác:
- Đai ốc ren xoắn, M3x5x4 (kích thước Voron); 2 cái
- Chốt định vị, 3x20mm
- Ốc, M3x22mm;
- Ốc, M3x25mm; 3 cái (1 con để siết bi)
- Lò xo, đường kính ngoài 4.5mm, dài 25mm (Lấy từ cây bút nha)
- ECF(End Closure For Fitting)
- Từ titan:
