Đèn Quặng Minecraft (WLED / ESP32 D1 Mini USB-C)

Một Đèn Quặng Minecraft được cấp nguồn bởi ESP32 D1 Mini USB-C và Vòng LED WS2812B, chạy WLED để điều khiển ánh sáng RGB đầy đủ.

Danh mục Vật tư

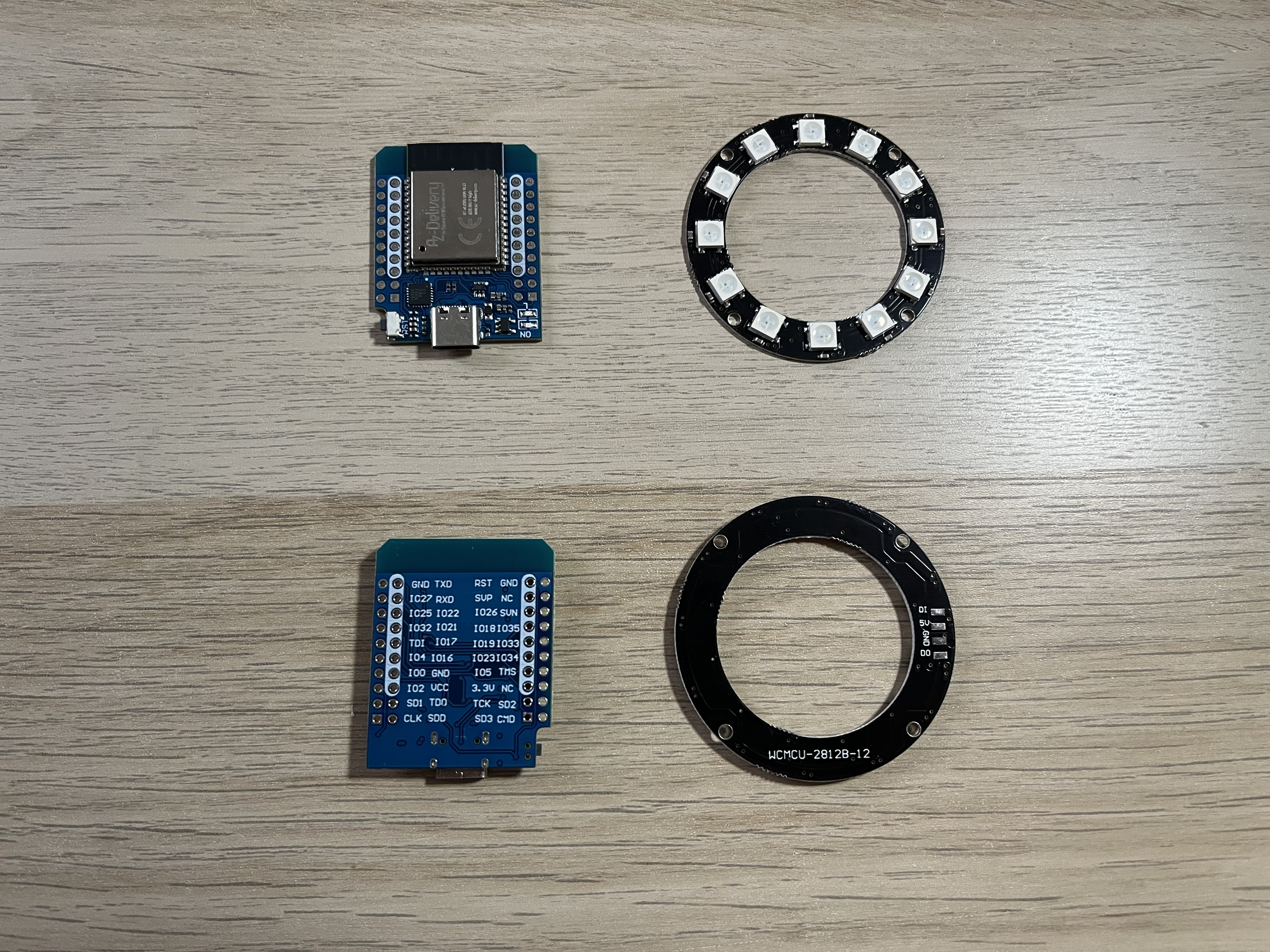

Đèn được thiết kế để vừa vặn hoàn hảo với các thành phần sau:

• ESP32 D1 Mini USB-C từ AZ-Delivery
• Vòng LED WS2812B 50mm từ AZ-Delivery

Bạn sẽ cần hàn vòng LED vào ESP32 bằng ba dây ngắn.

Cần một ít keo để lắp ráp khối quặng.

Nếu bạn thích sử dụng Bo mạch phát triển ESP32 30 chân Micro-USB, có đế thay thế tại đây:

Hướng dẫn

1. Điện tử

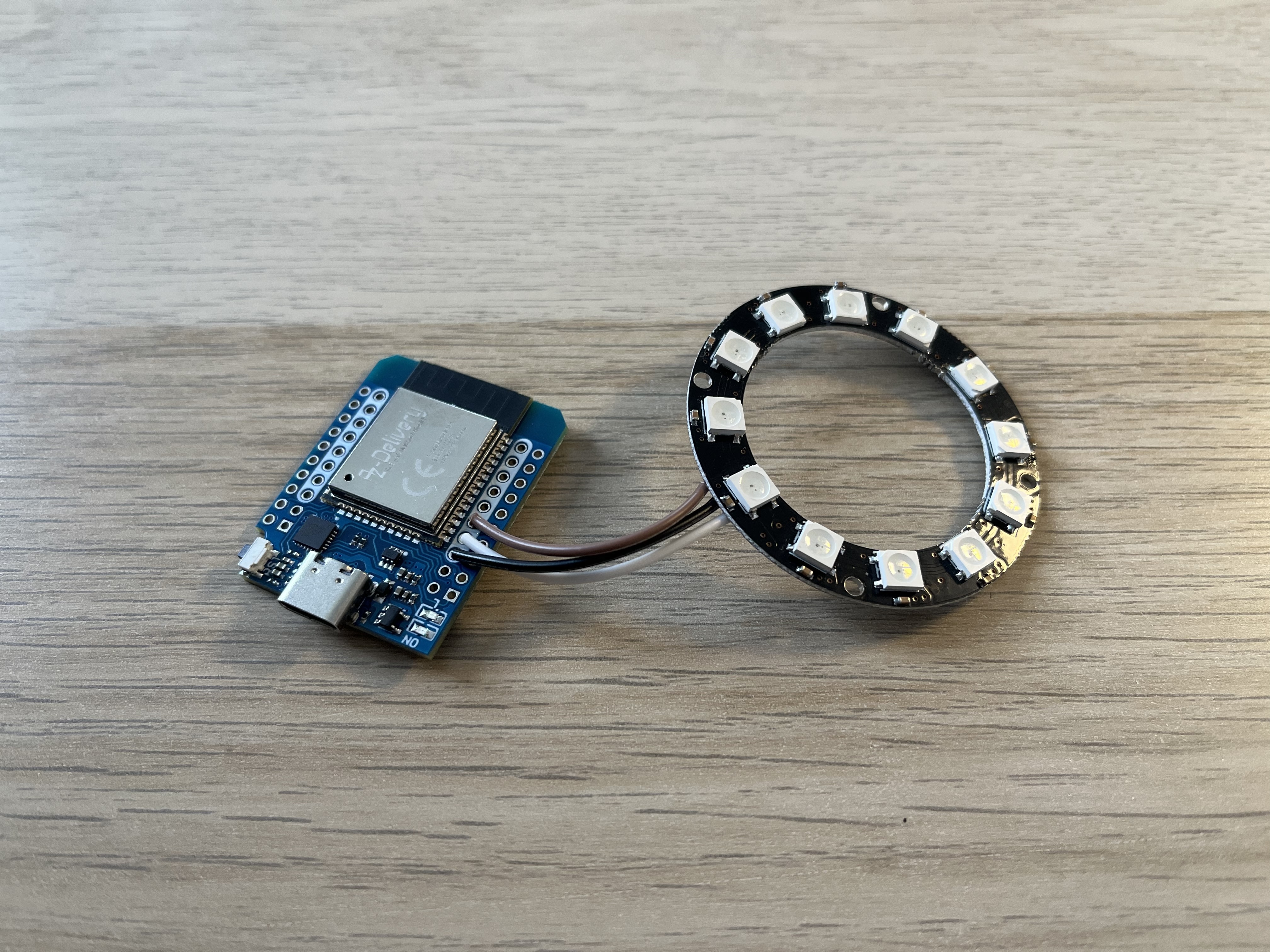

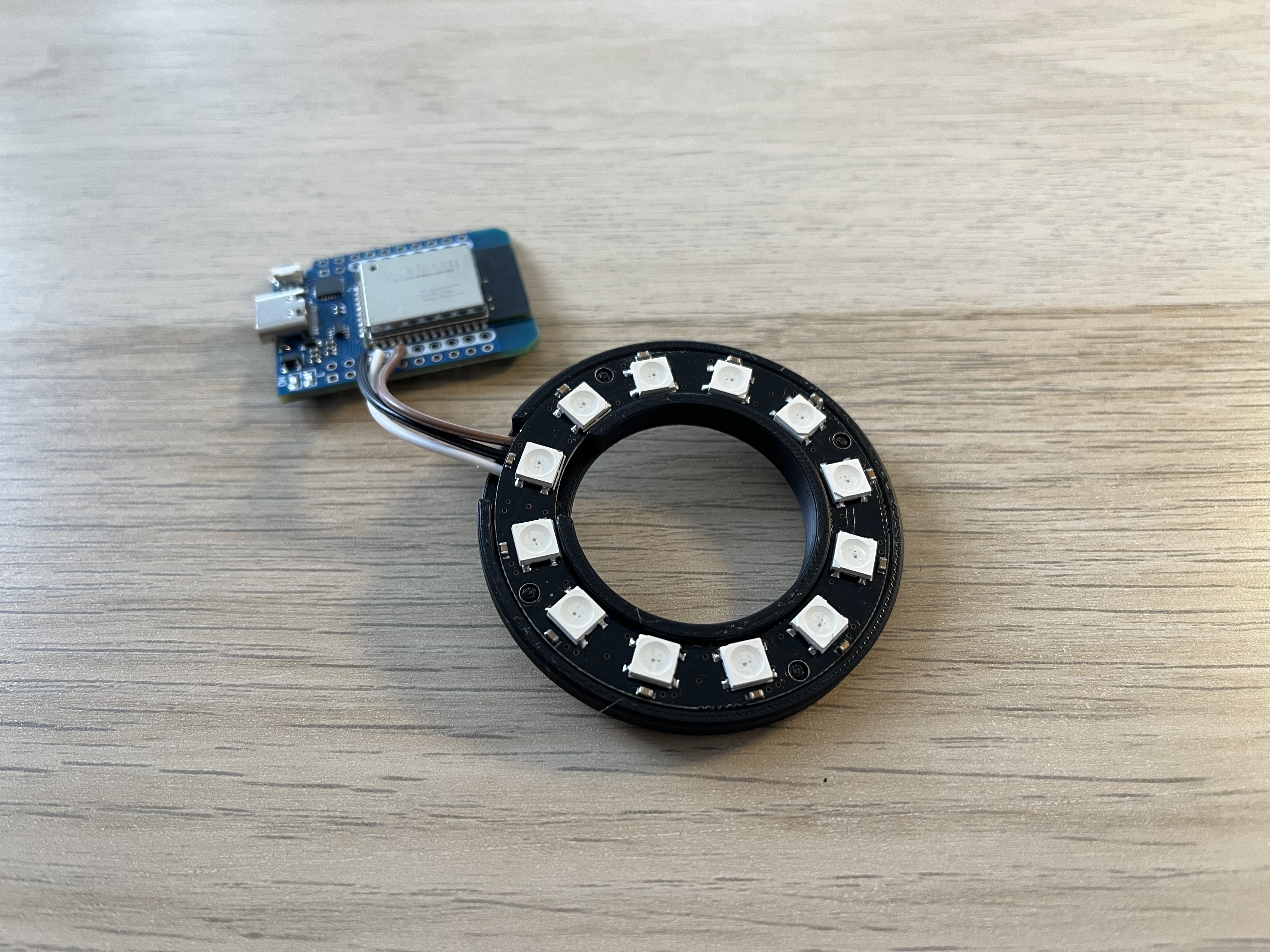

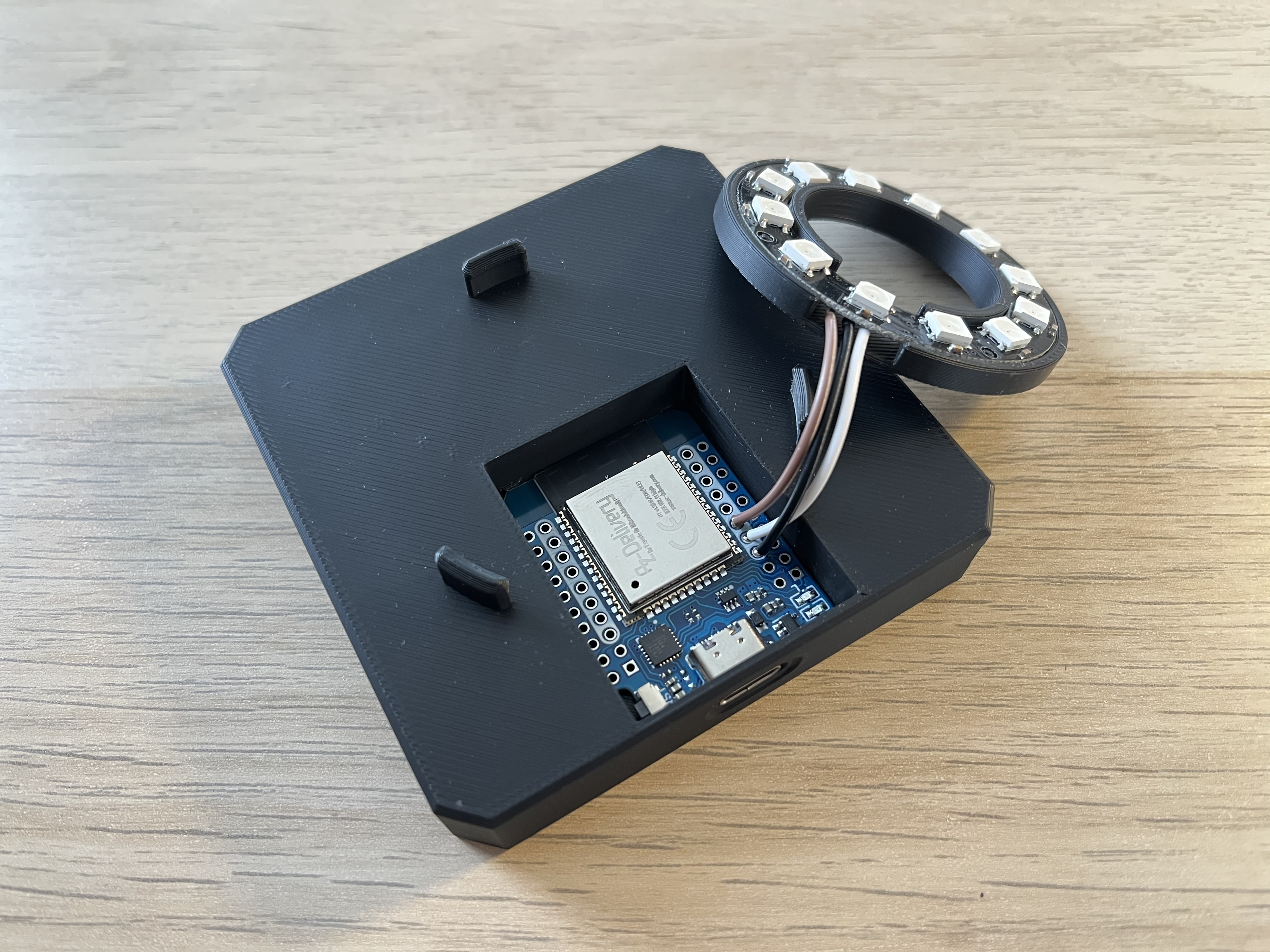

Hàn Vòng LED vào ESP32 như sau:

• Vòng LED GND → ESP32 GND
• Vòng LED 5V → ESP32 5V
• Vòng LED DI → ESP32 IO16 (như được đề xuất trong tài liệu WLED)

Sau đó, làm theo tài liệu WLED chính thức để cài đặt WLED trên ESP32 của bạn:

• Trang cài đặt WLED (phương pháp khuyến nghị)
• Tài liệu WLED

Nếu ESP32 của bạn không được nhận diện (không có cổng COM), bạn có thể cần cài đặt Trình điều khiển CP210x USB sang UART.

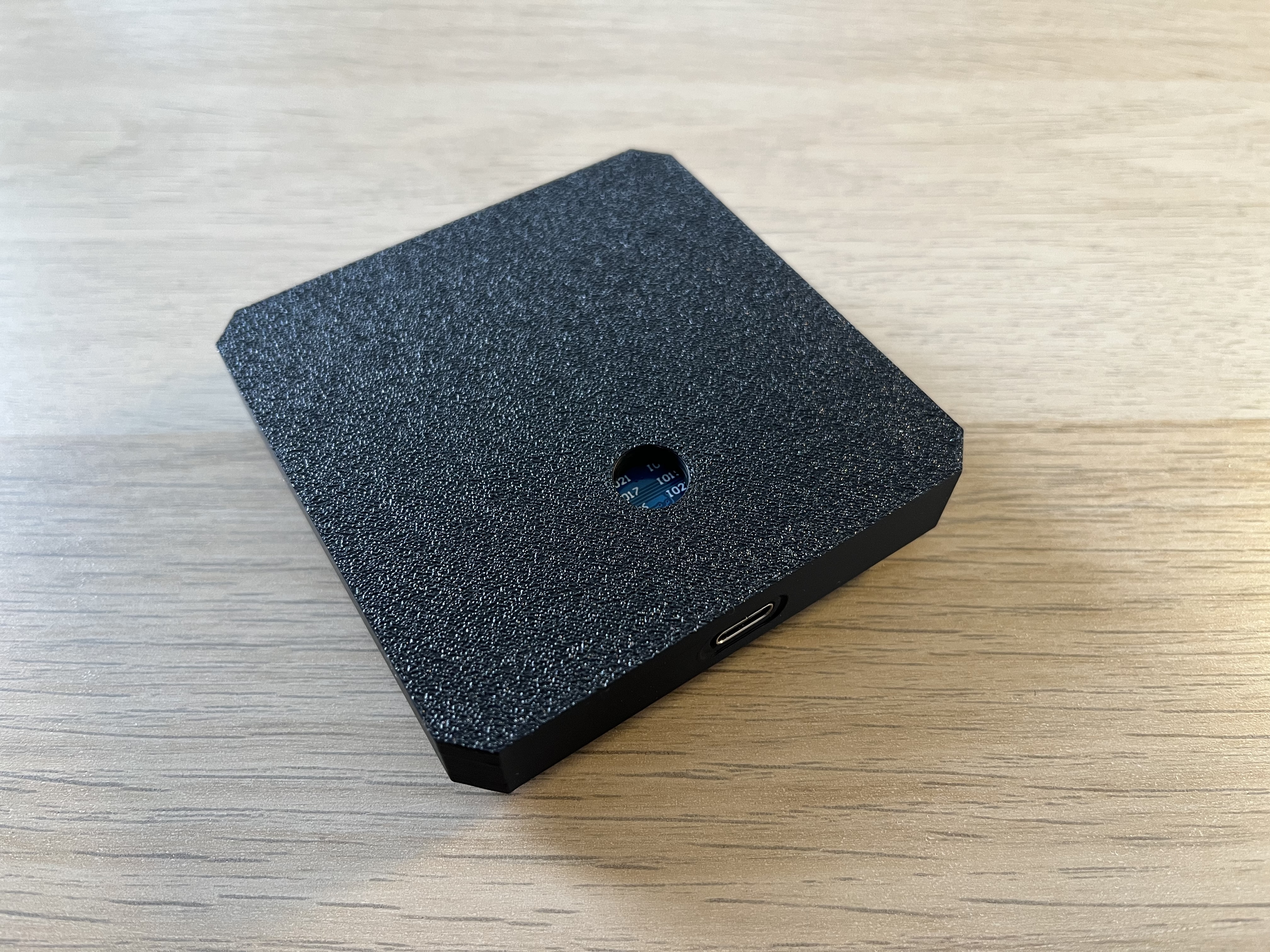

2. Đế Đèn

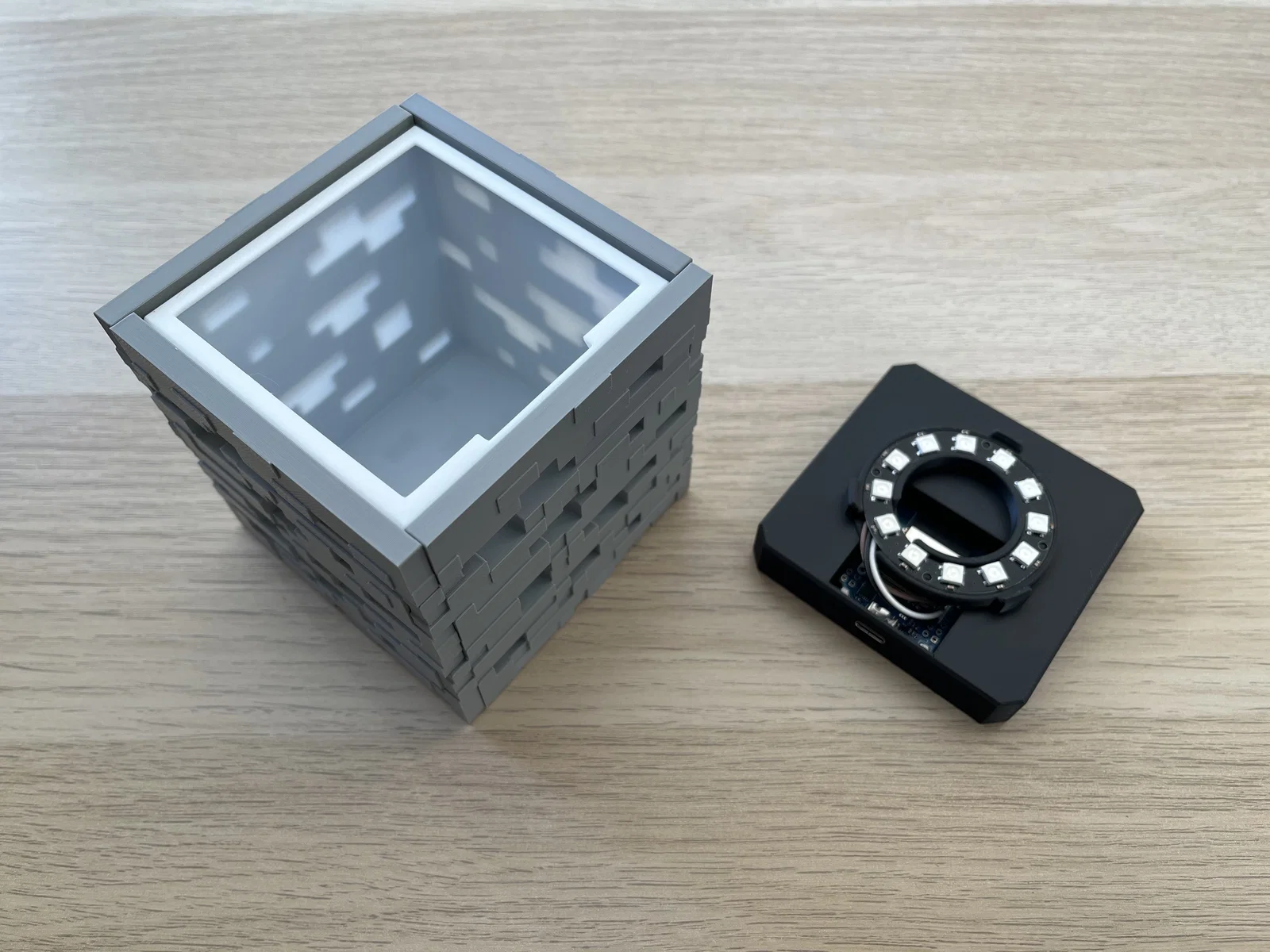

Đầu tiên, lắp ráp bộ giữ Vòng LED:

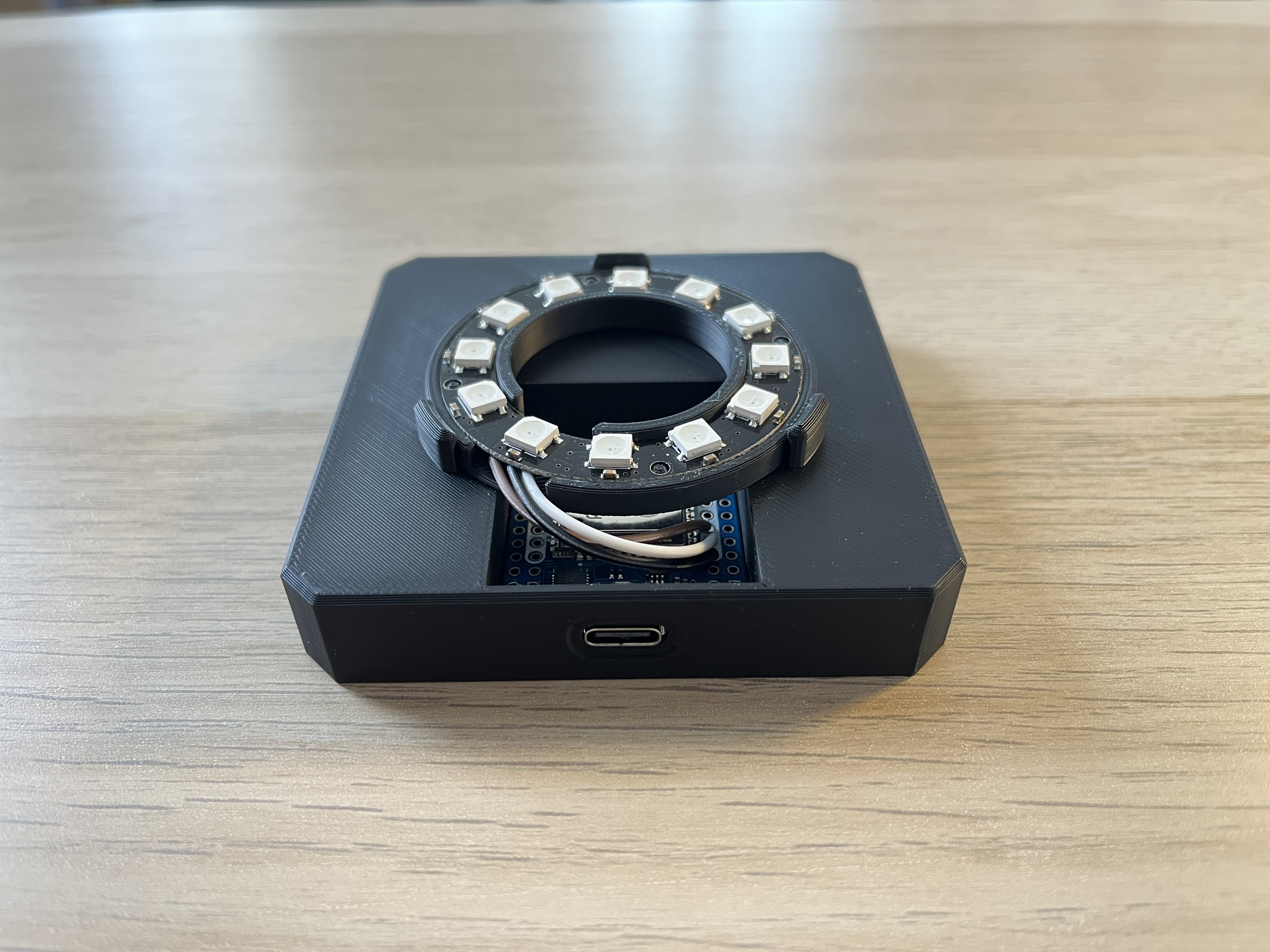

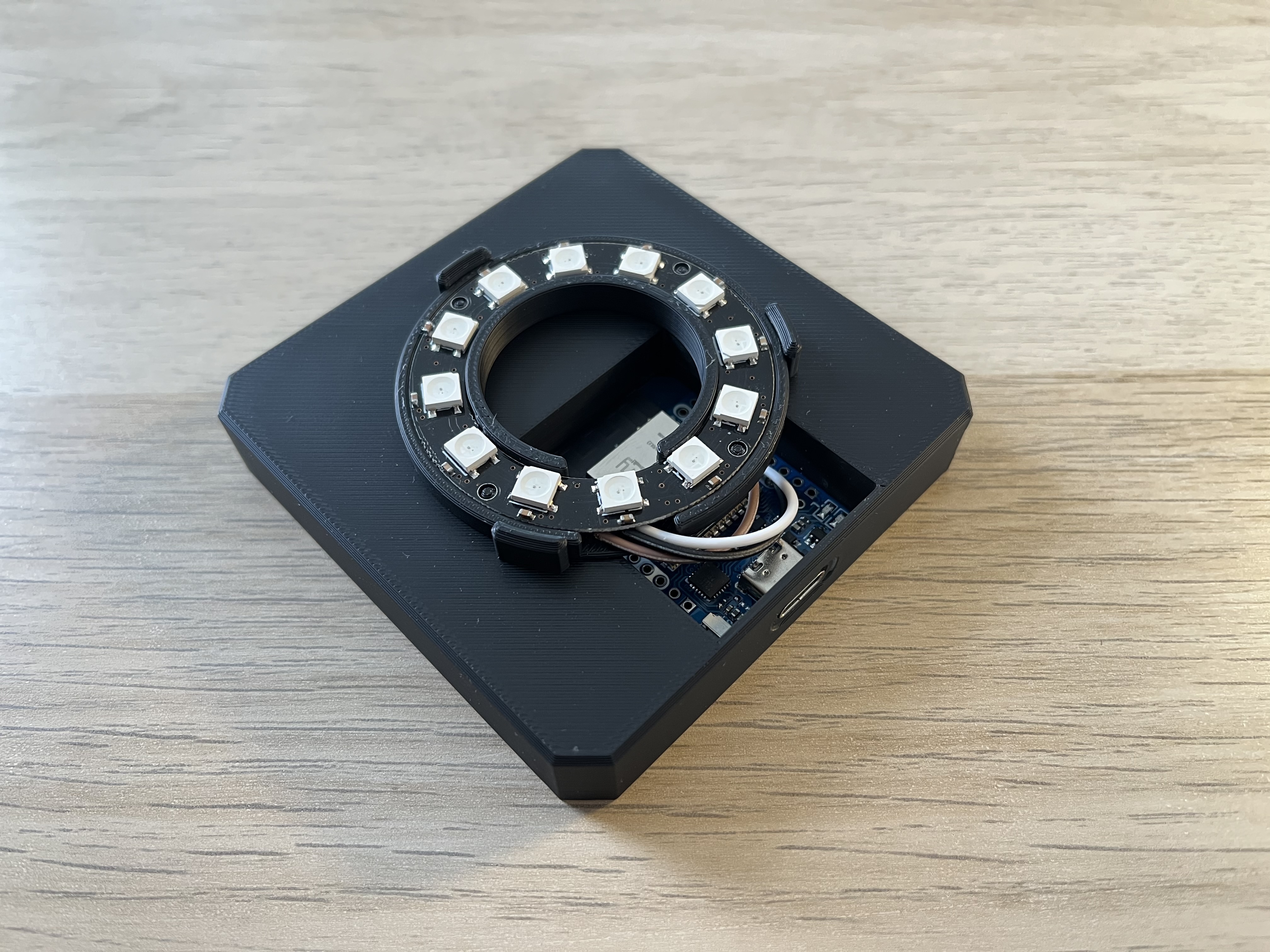

Sau đó, gắn ESP32 vào đế. Cắm đầu nối USB-C trước, sau đó nhẹ nhàng đẩy phần ăng-ten qua các kẹp giữ.

Nếu bạn cần tháo ESP32, bạn có thể đẩy nó ra qua lỗ truy cập phía dưới (bút có thể dùng tốt).

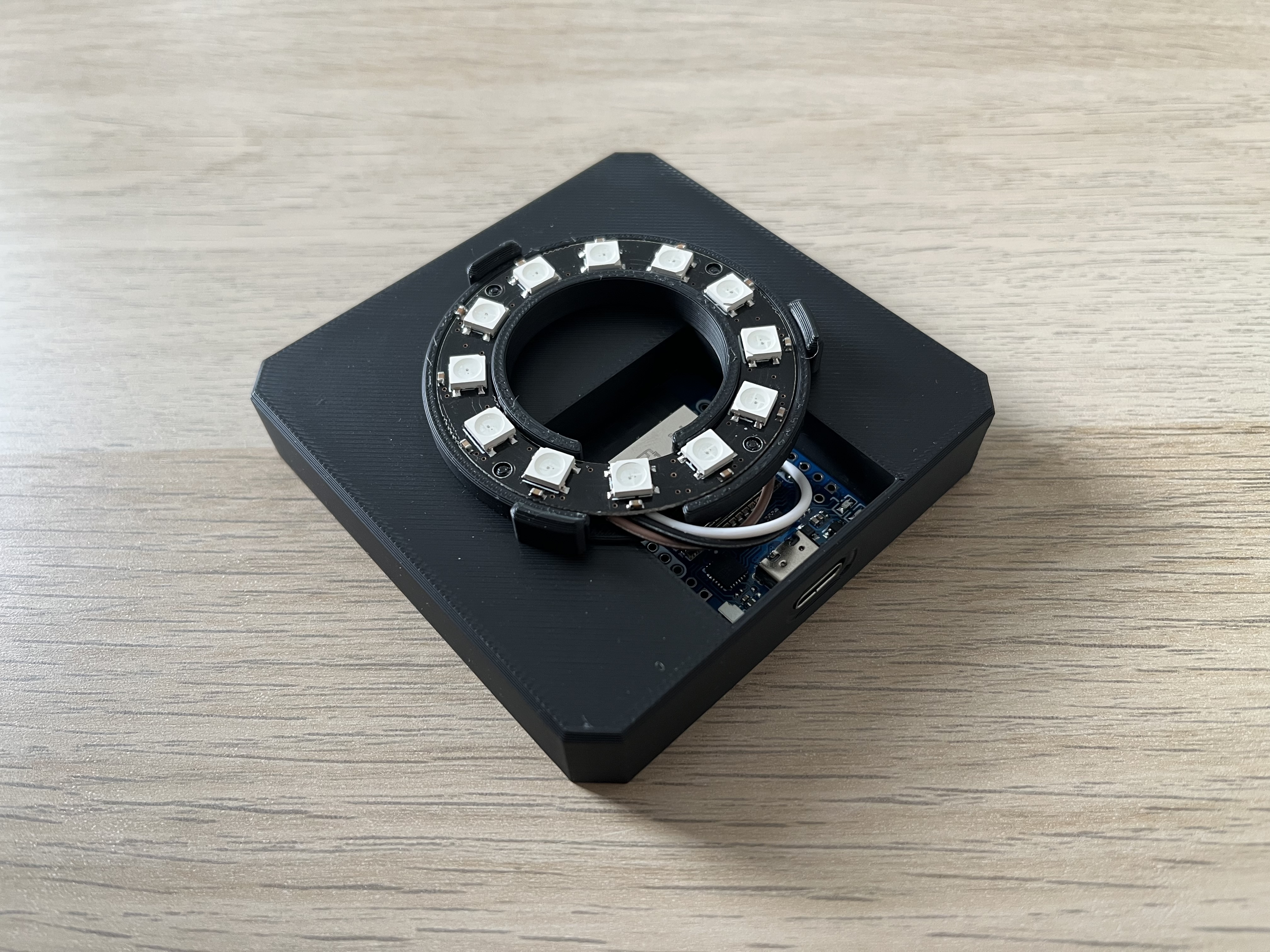

Cuối cùng, gắn Vòng LED vào đế.

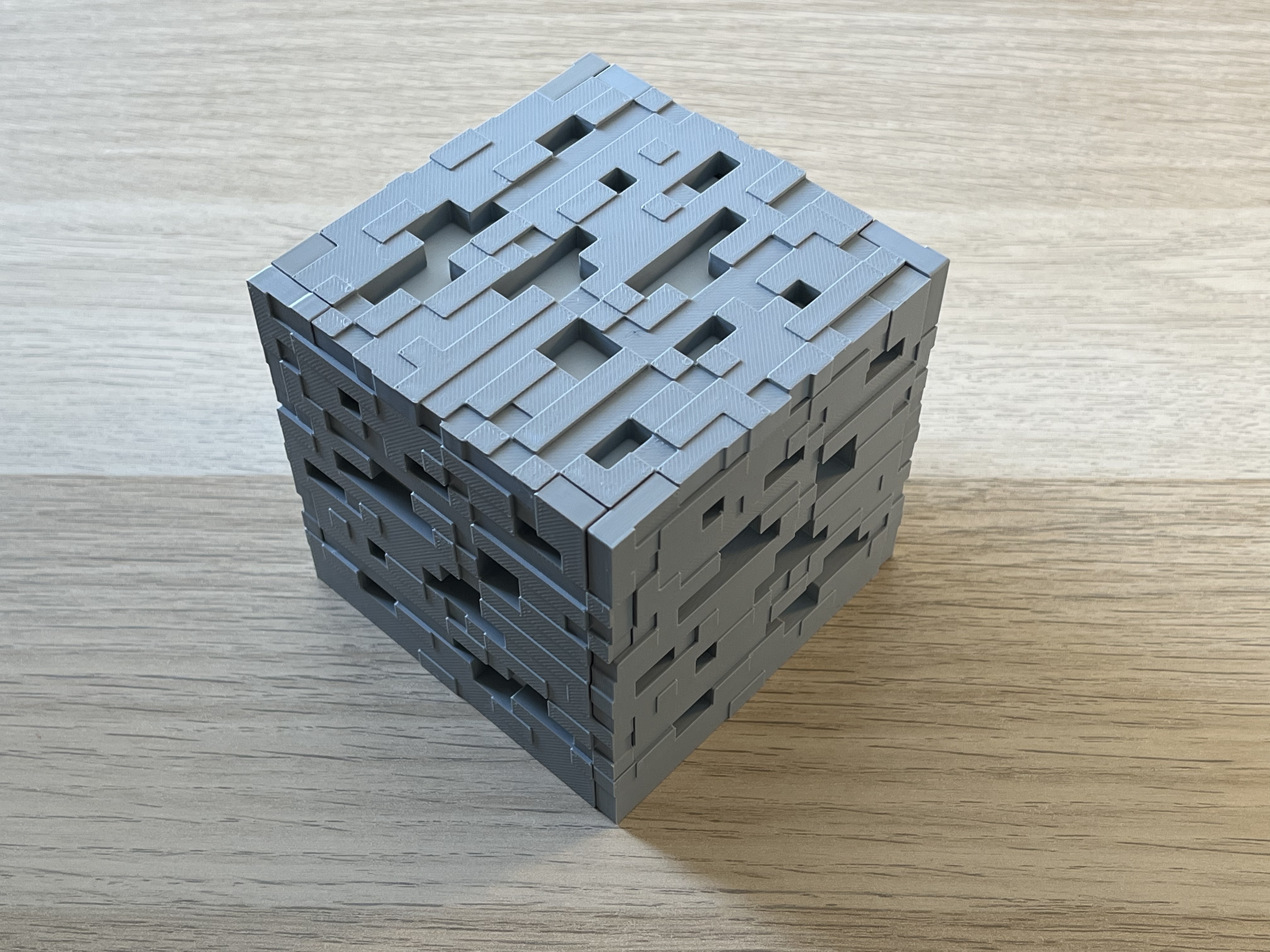

3. Khối Quặng

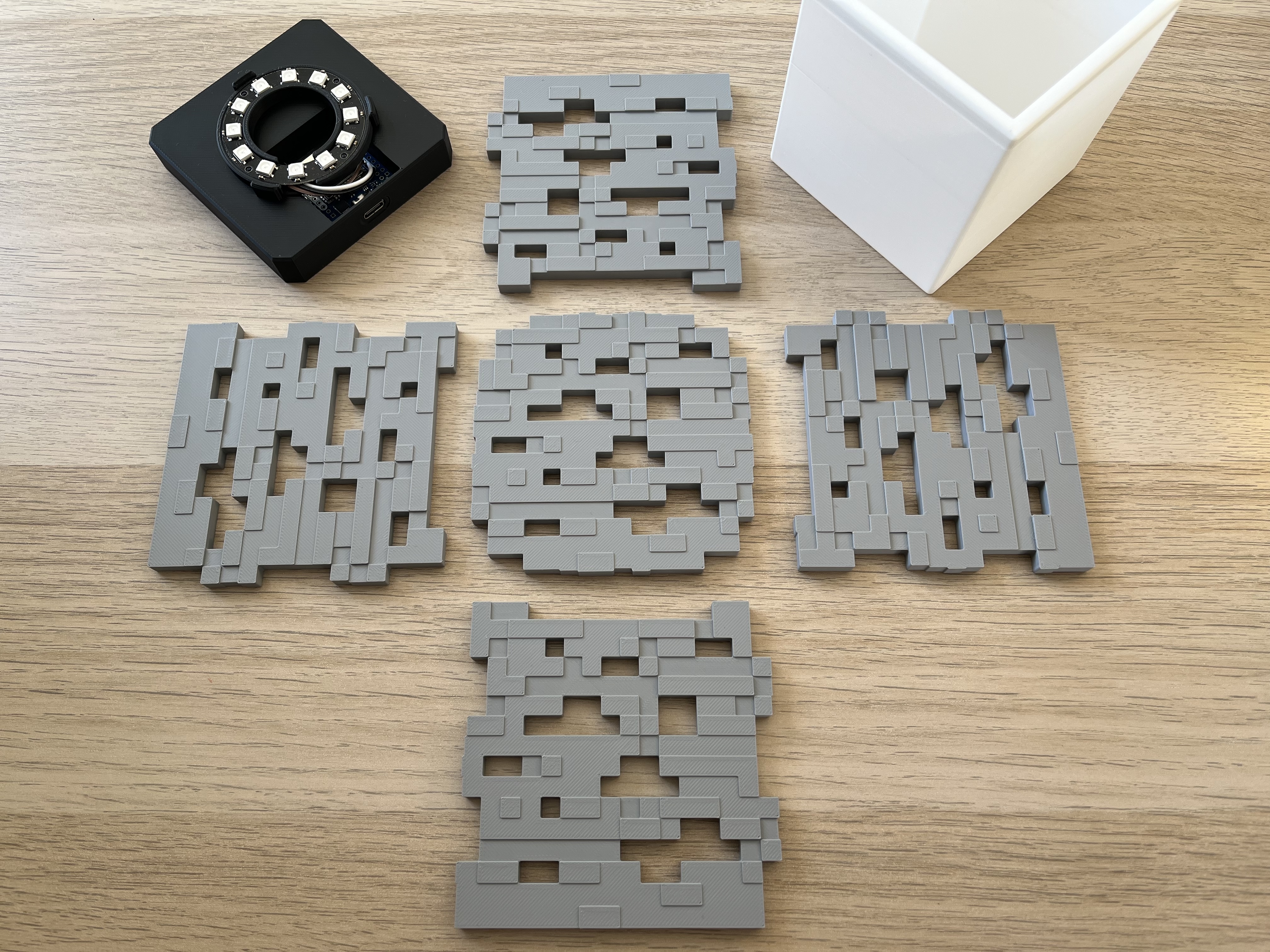

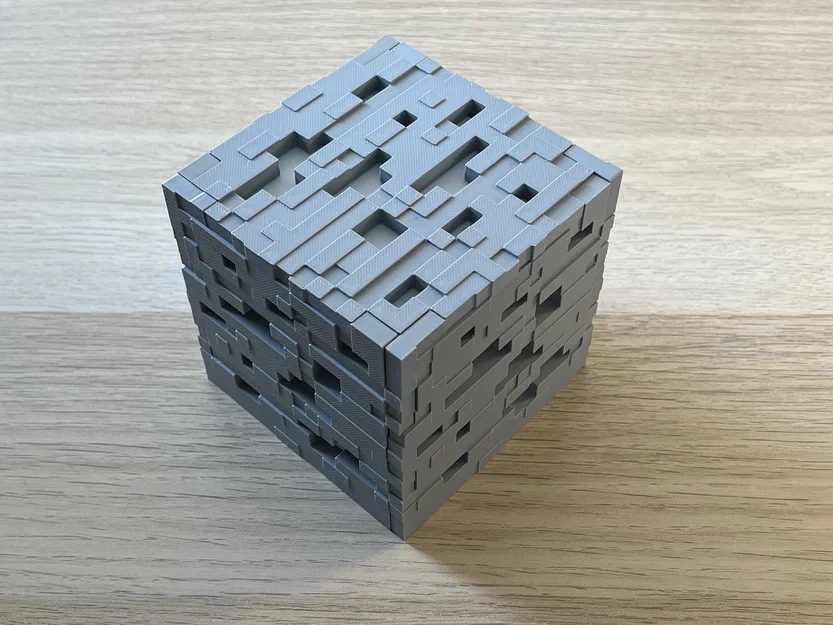

Khối quặng bao gồm bốn mặt bên và một mặt trên.

Bốn mặt bên là có thể thay đổi cho nhau, nhưng được thiết kế để khớp với họa tiết khối quặng trên mặt trên nếu bạn quan tâm đến chi tiết.

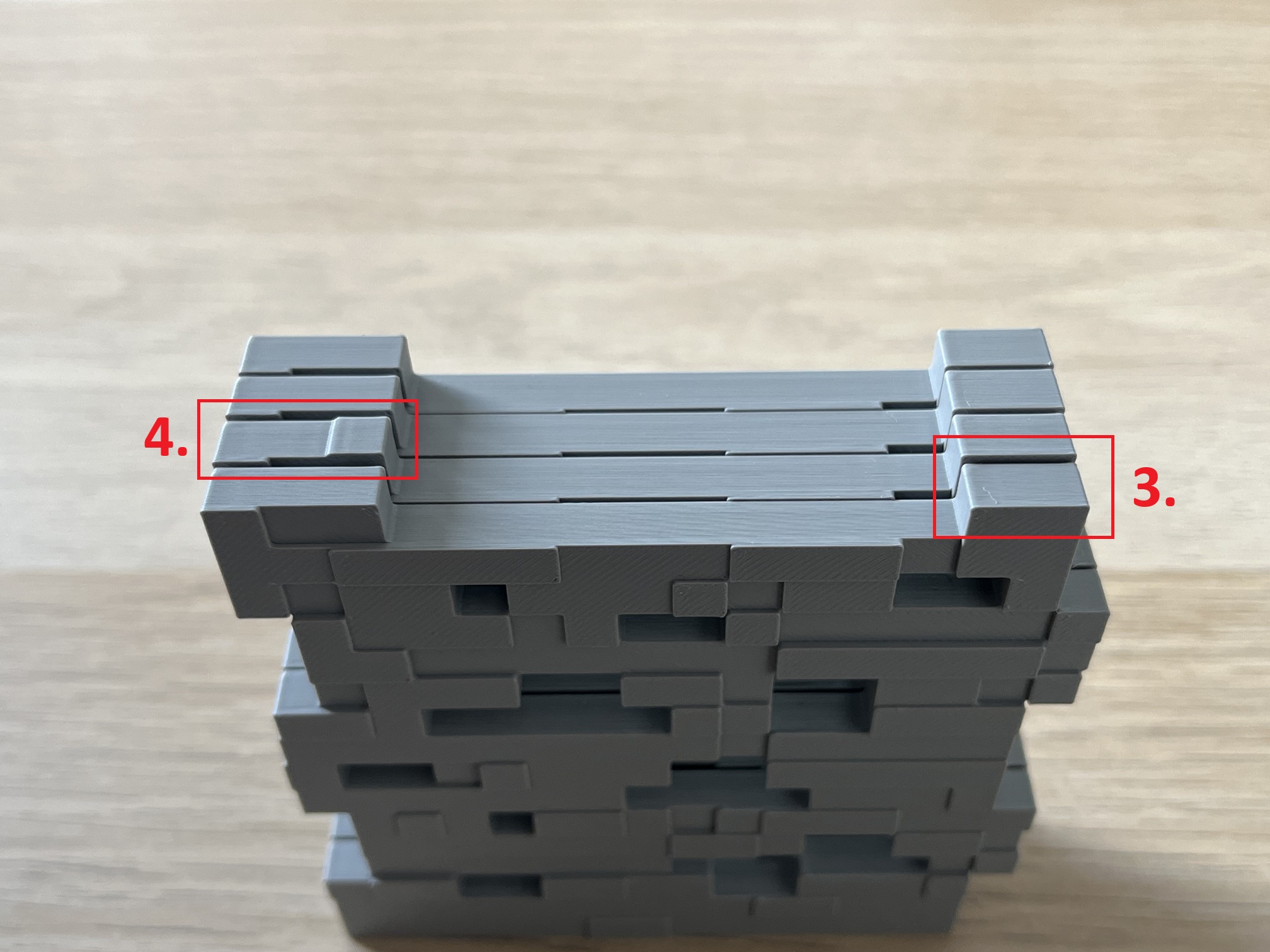

Mặt 3 và 4 có sự khác biệt nhỏ về hình ảnh:

• Mặt 3: cạnh trên bên phải hơi thấp hơn.
• Mặt 4: điểm ảnh cao hơn một chút ở cạnh trên bên trái.

Sử dụng một ít keo để lắp ráp tất cả các mặt.

Bạn có thể sử dụng bộ khuếch tán làm hướng dẫn (nó được thiết kế để trượt vào bên trong khối và sẽ giúp giữ tất cả các mặt thẳng hàng):

Đẩy bộ khuếch tán hoàn toàn vào, để lại một rãnh nhỏ khoảng ~2 mm.

4. Đèn

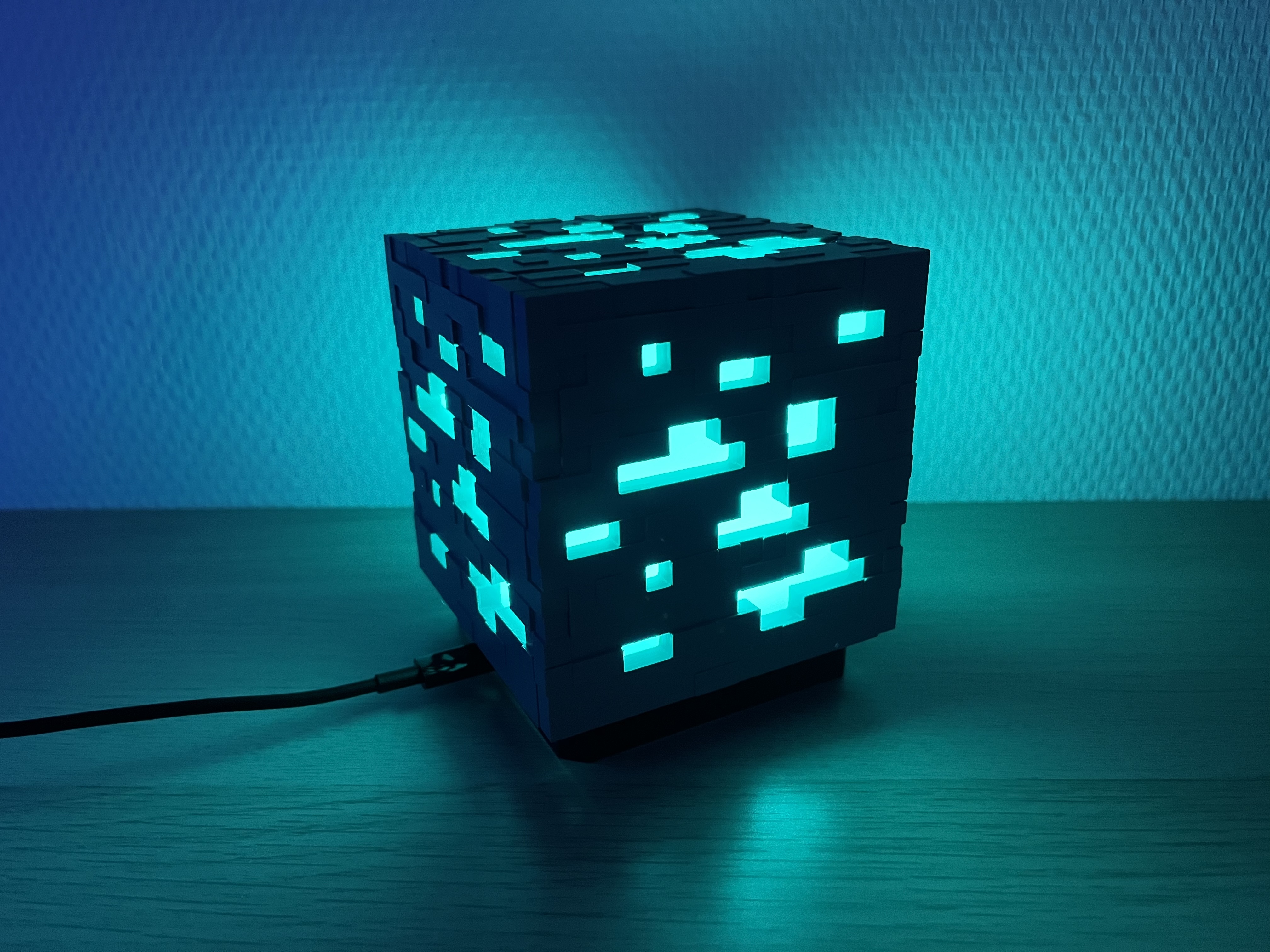

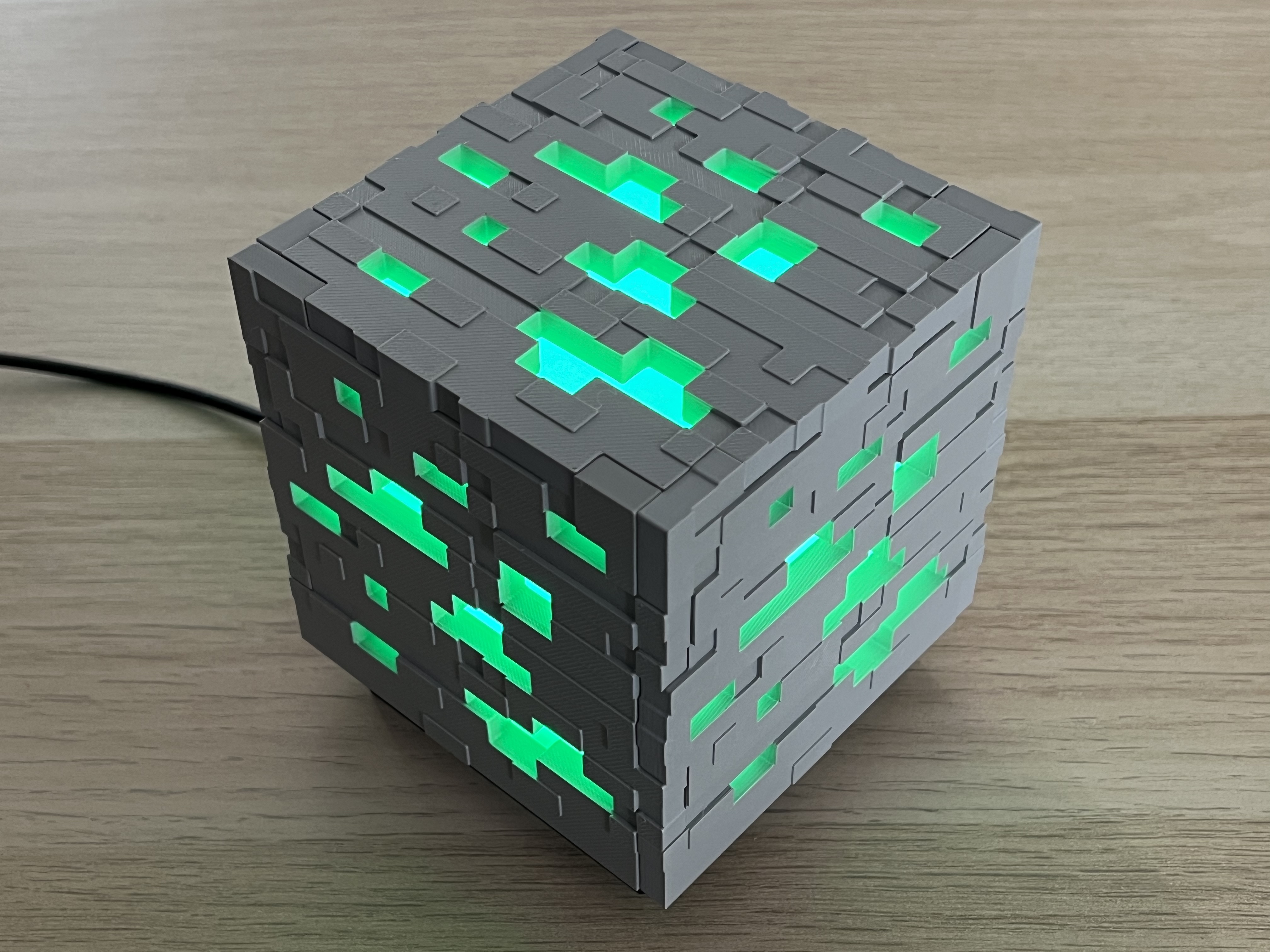

Đặt khối quặng lên trên đế đèn, và bạn đã hoàn thành!

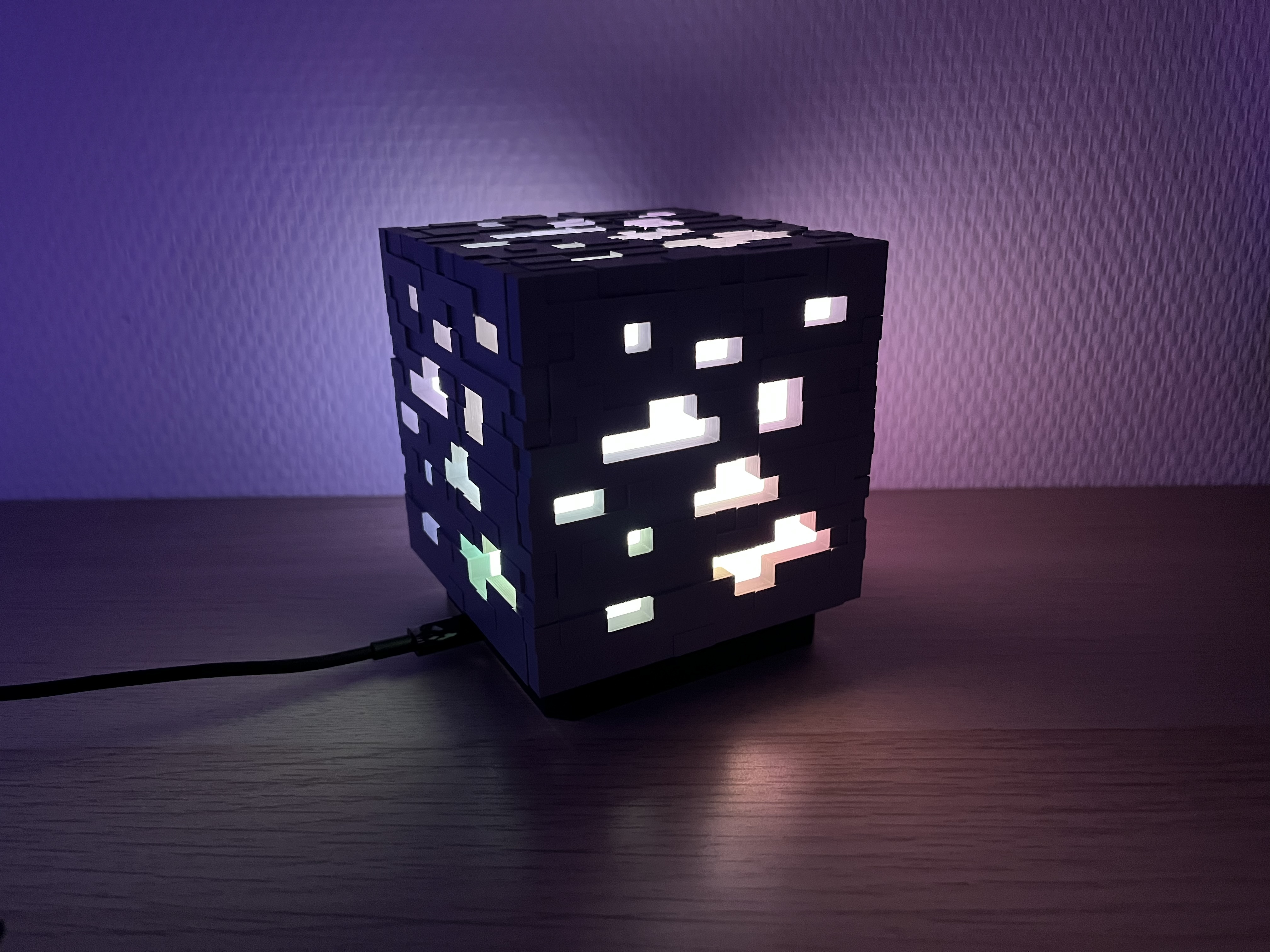

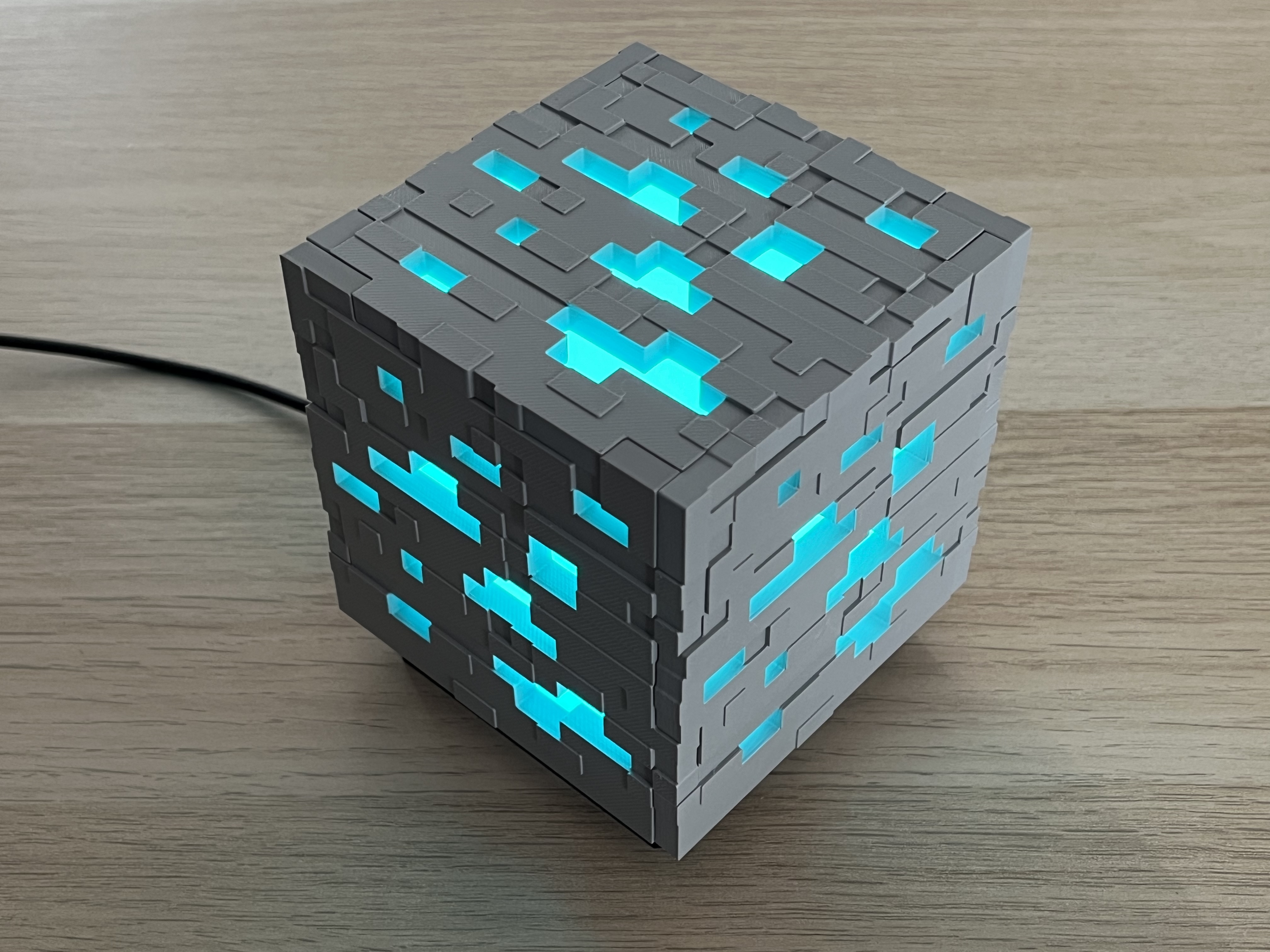

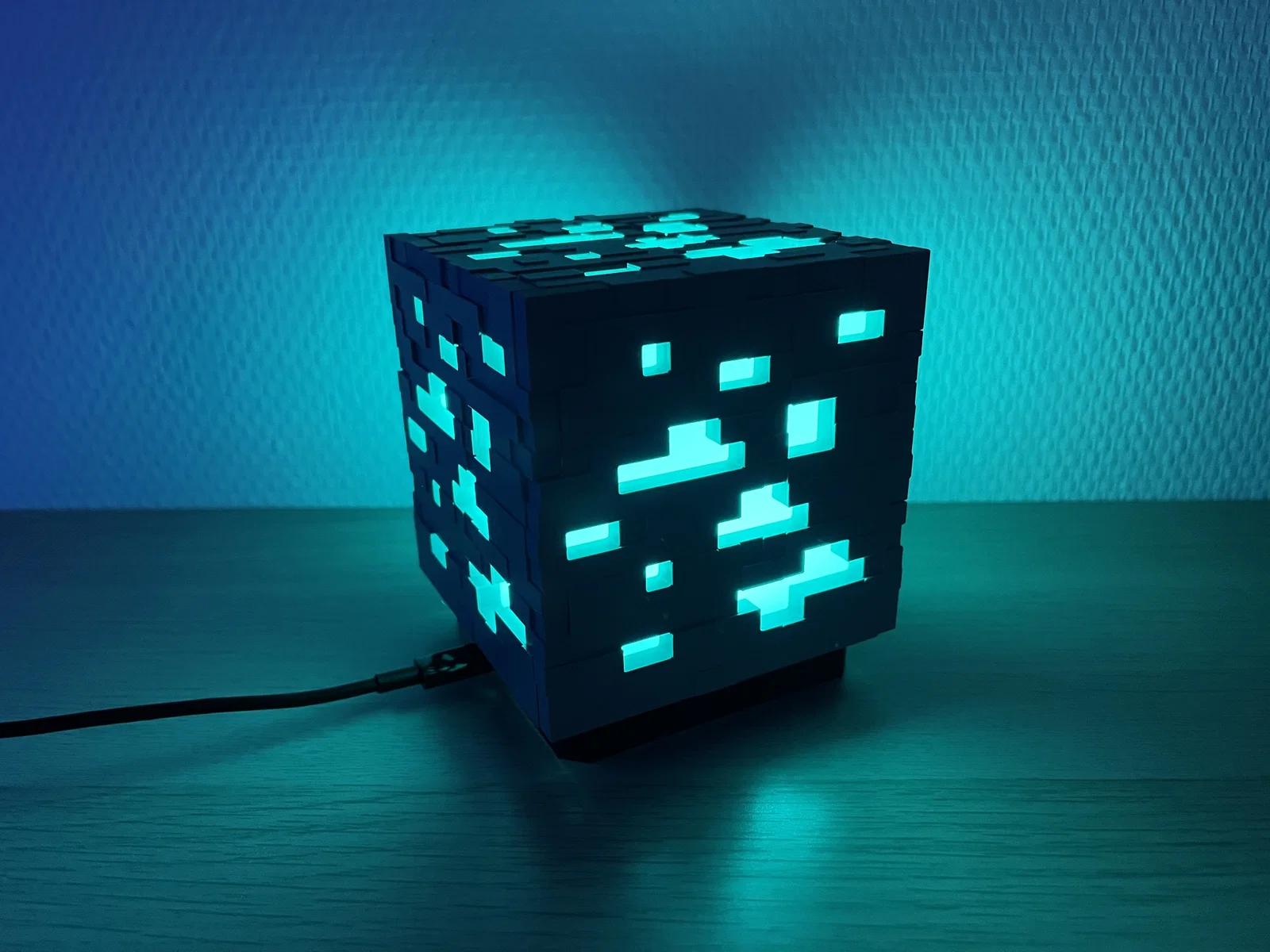

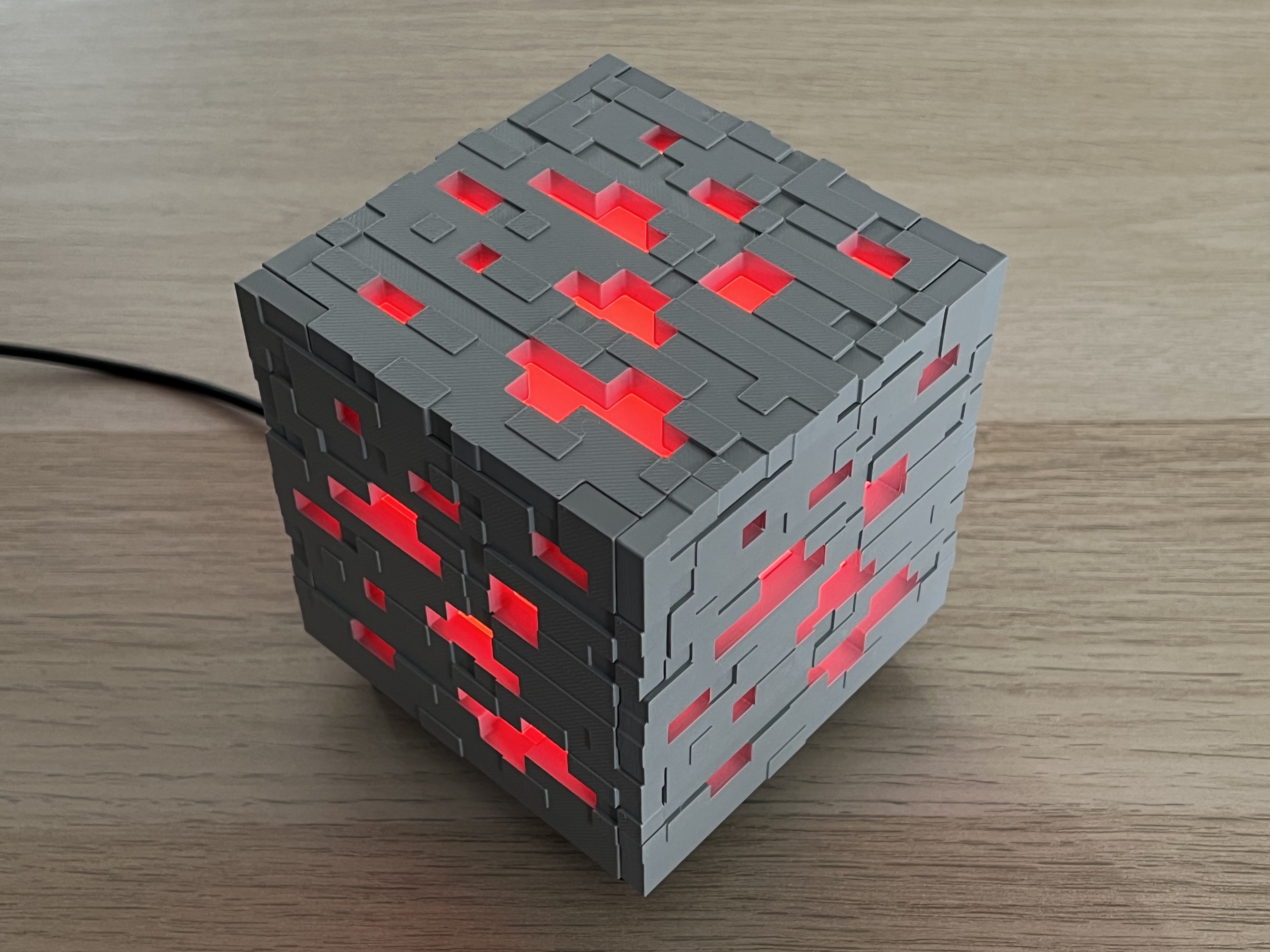

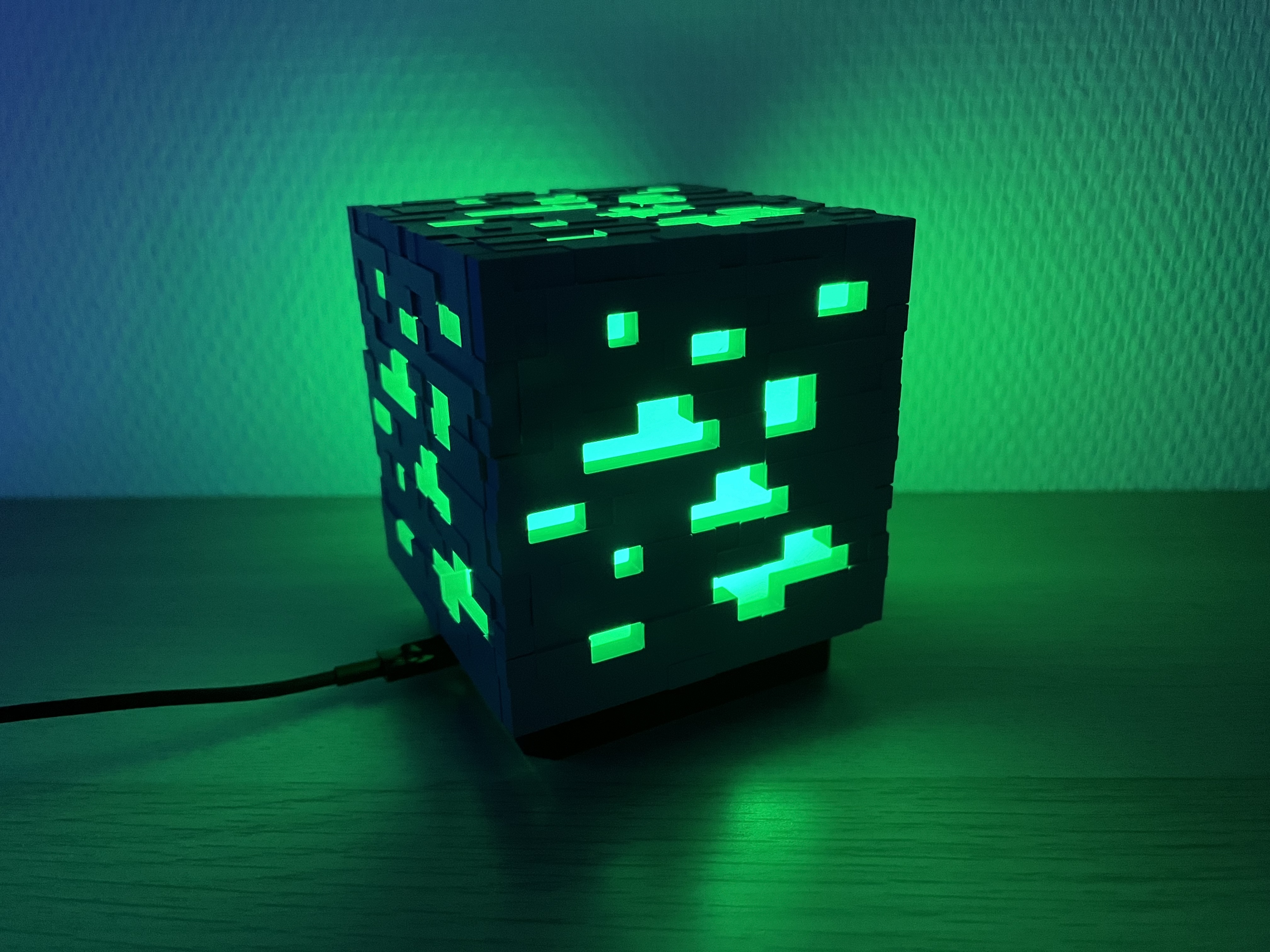

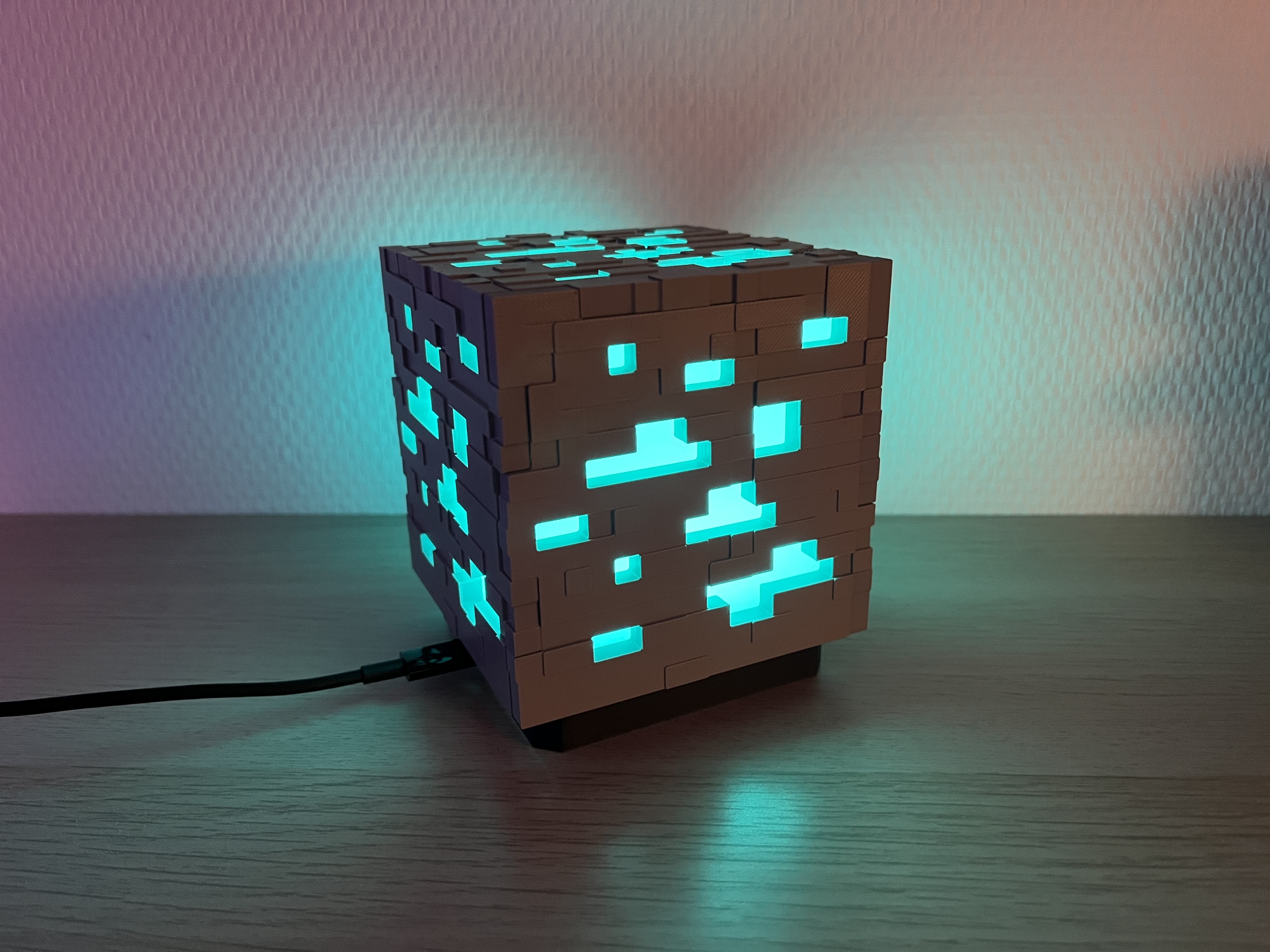

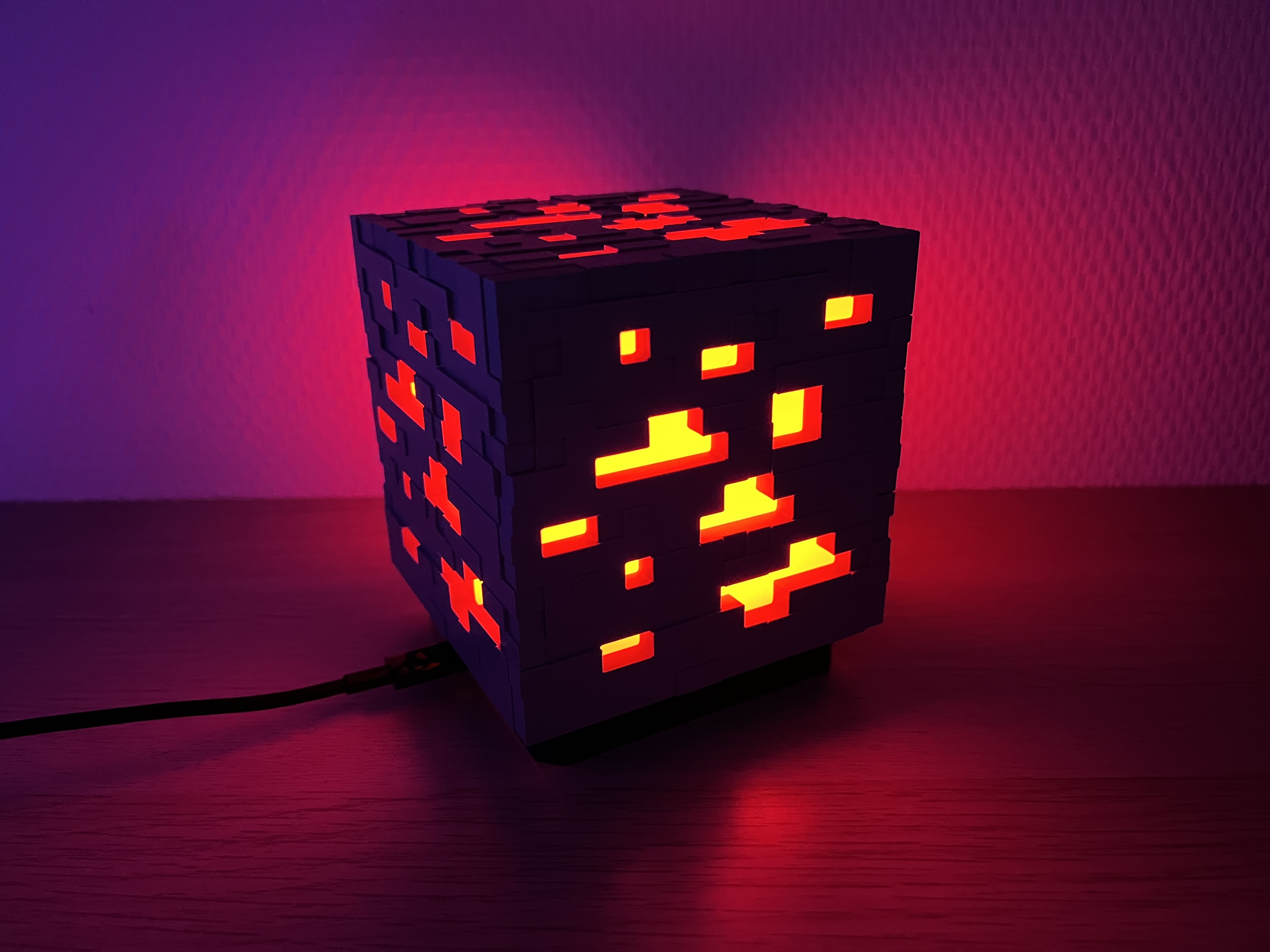

Cấp nguồn cho nó và chọn xem bạn muốn nó là kim cương, redstone hay bất cứ thứ gì khác!

5. Thưởng: Tự động hóa Home-Assistant

Đèn này có thể dễ dàng tích hợp vào Home Assistant hoặc bất kỳ thiết lập tự động hóa nào tương thích WLED.

Bạn có thể đặc biệt quan tâm đến:

• Tích hợp WLED chính thức
• Tích hợp Máy chủ Minecraft chính thức

Ví dụ, đèn của tôi tự động bật sáng khi người chơi kết nối với máy chủ Minecraft của tôi.
