Đỉnh Cây Legend of Zelda Wingcrest

QUAN TRỌNG: Các lỗ đã được chỉnh kích thước để in đúng ở tỷ lệ 300%! Hãy điều chỉnh kích thước tất cả các bộ phận STL trong Prusaslicer trước khi cắt lát. Các tệp 3mf đã được chỉnh kích thước.

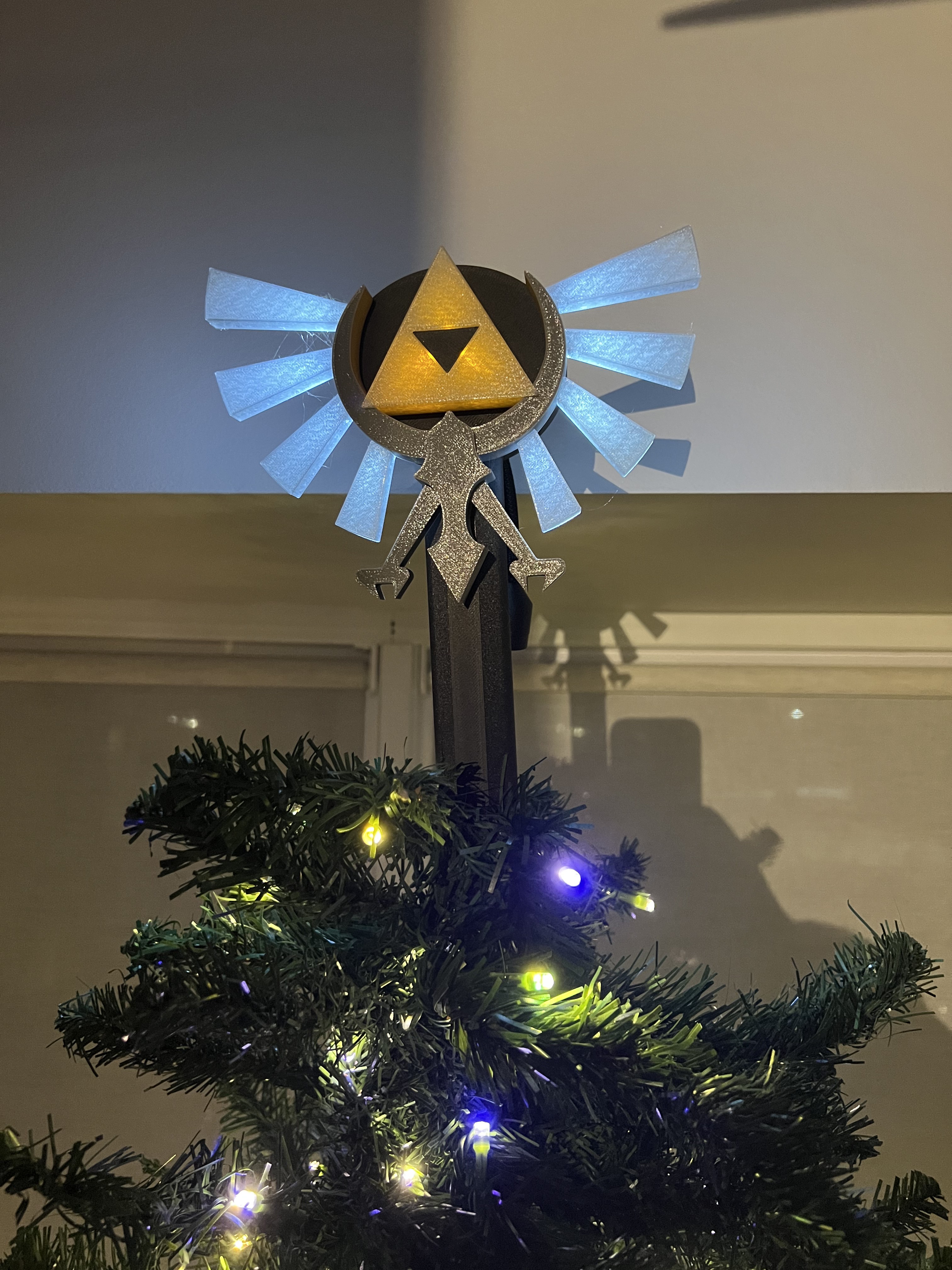

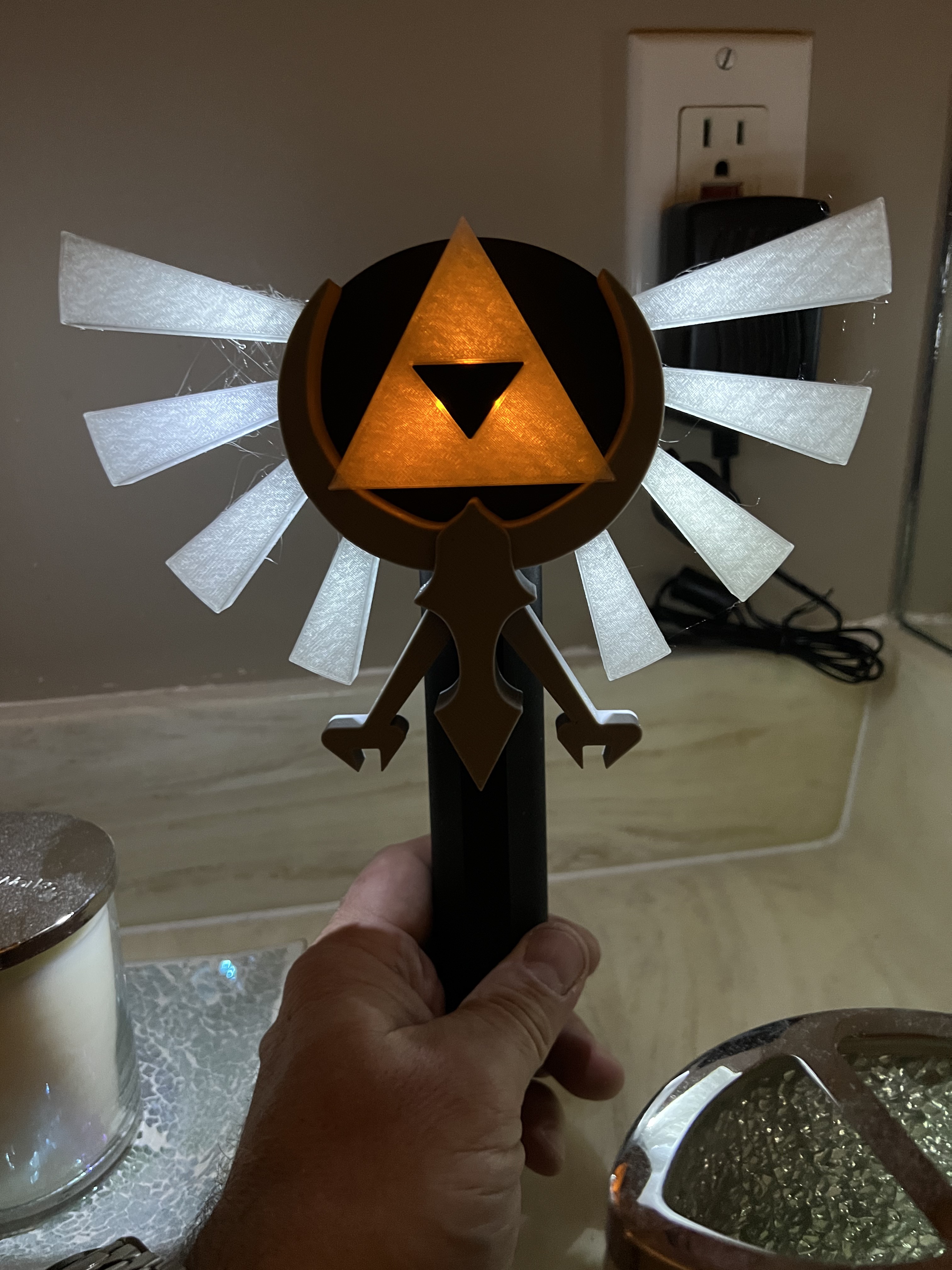

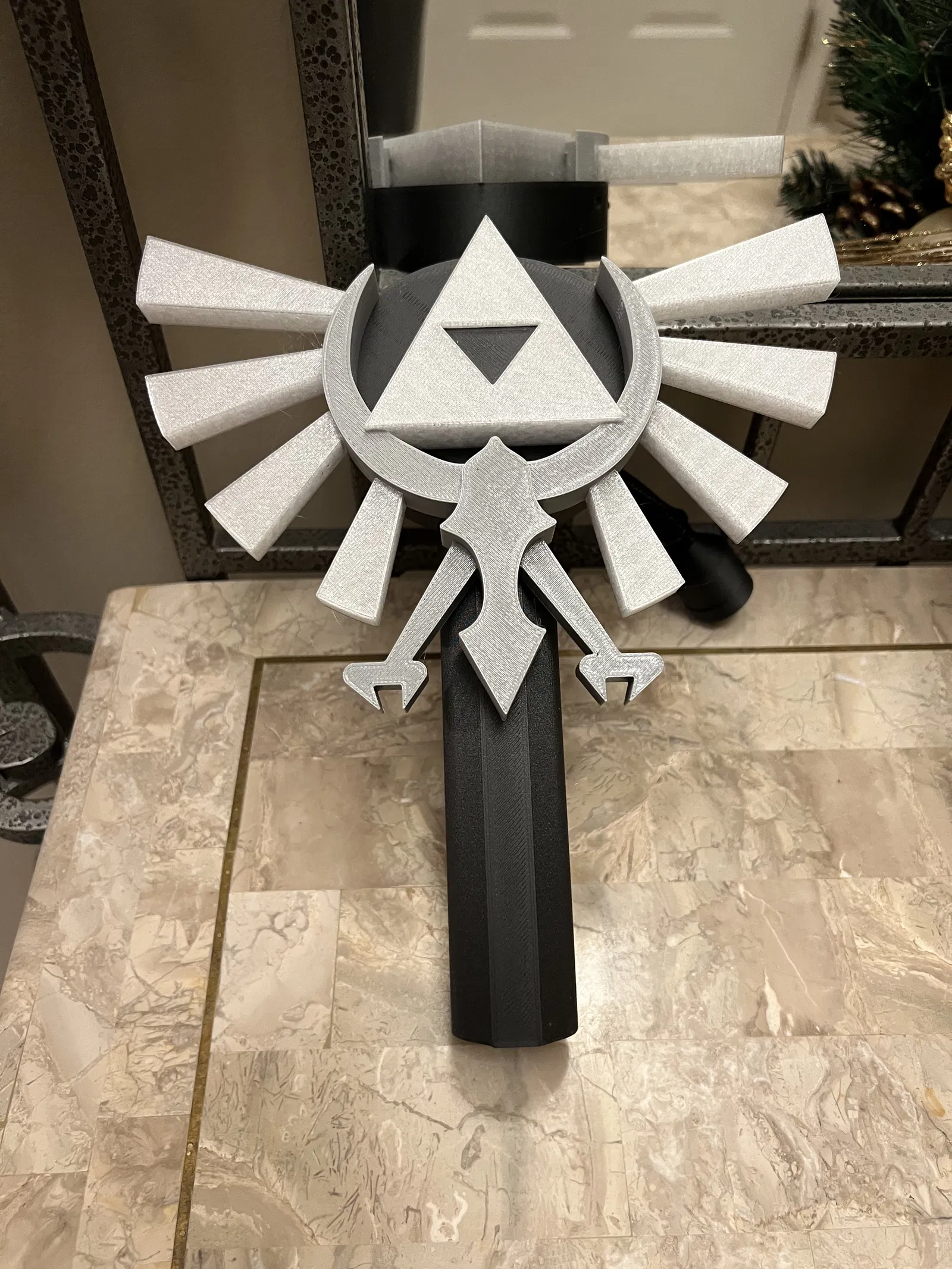

Đã sửa đổi mô hình tuyệt vời của fasteddy để hoạt động như một vật trang trí đỉnh cây. Với một số công đoạn hàn khá thử thách, nó có thể làm sáng các "chiếc lông vũ" và TriForce.

Có nhiều cách khác để thực hiện việc chiếu sáng, nhưng đây là các bộ phận tôi đã sử dụng:

• 2 x ốc lục giác M3x8 (để gắn giá đỡ đỉnh cây vào cánh)
• 2 x ốc M3x25 (để cố định 3 lớp giá đỡ đèn TriForce)
• 8 x đèn LED trắng Elegoo 3mm (3-3.4V 20mA) (2 dãy x 4)
• 3 x đèn LED vàng Elegoo 3mm (2-2.2V 20mA)
• 3 x điện trở 1.2 kOhm
• Bộ chuyển đổi nguồn 12V/2A có phích cắm DC đực 5.5mm/2.1mm (https://a.co/d/cqsjIPr)
• Đầu nối DC cái 5.5mm/2.1mm dạng "dây câu" (https://a.co/d/7Lr6cgR)
• Một ít dây điện khác - tùy bạn chọn! Tôi đo được tổng dòng điện 25 mA nên dây nhỏ sẽ tốt hơn/dễ thao tác hơn
• Vỏ bọc dây/ống luồn dây để bảo vệ dây nguồn đến phích cắm bộ chuyển đổi (0.2")
• Súng bắn keo nóng (để cố định các đèn LED vào các lỗ và đảm bảo chúng không di chuyển, và các chân dẫn cách điện với nhau)

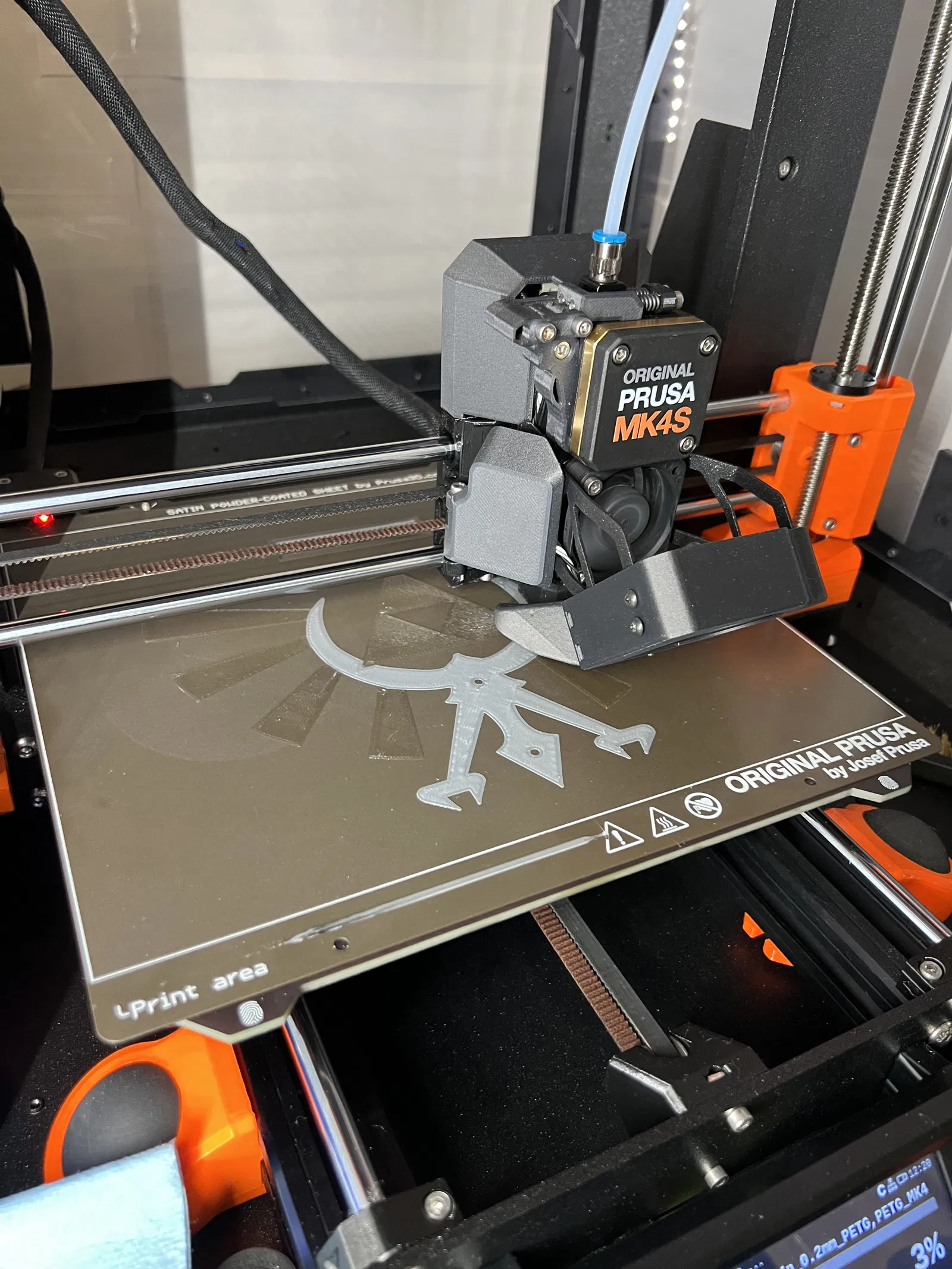

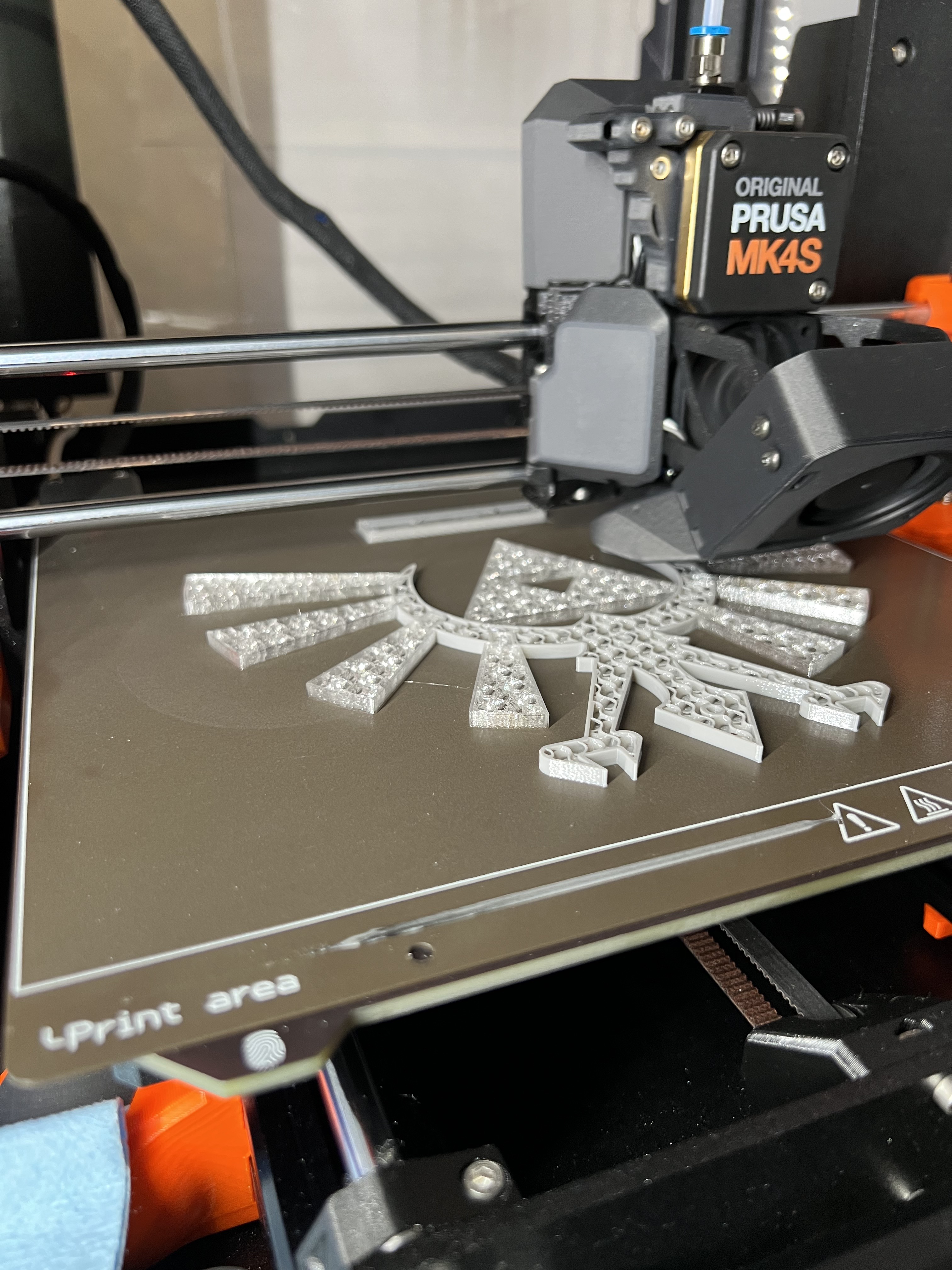

In ấn:

• Nhựa PETG màu Xám Trung cho sợi thứ nhất cho phần thân chính của cánh
• Nhựa PETG Mờ cho sợi thứ hai cho lông vũ và triforce

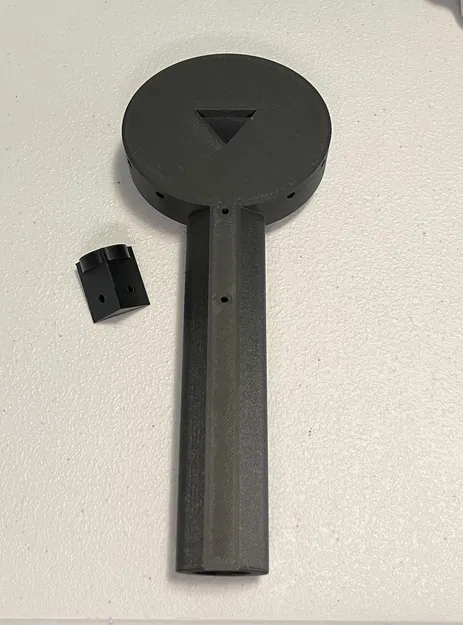

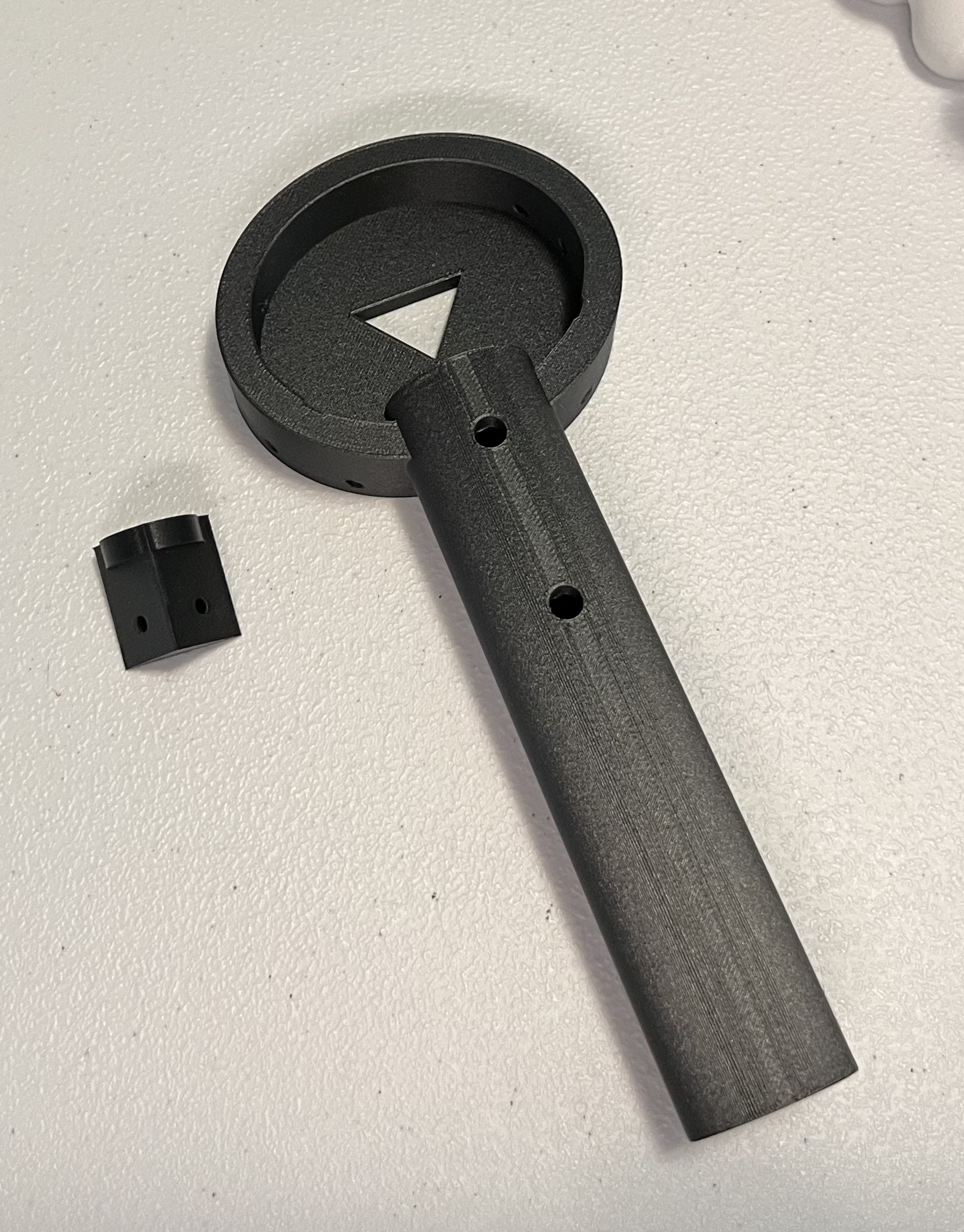

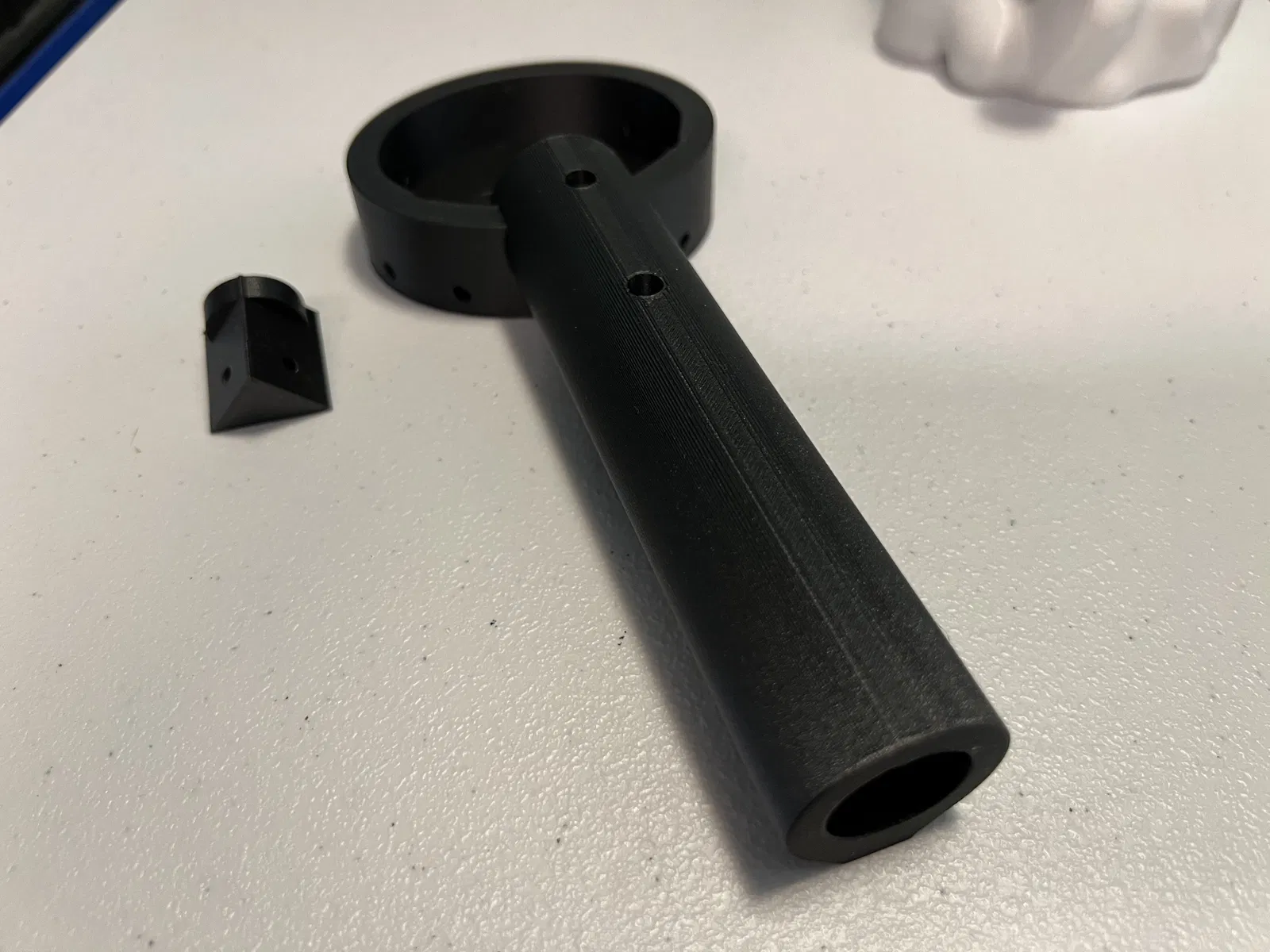

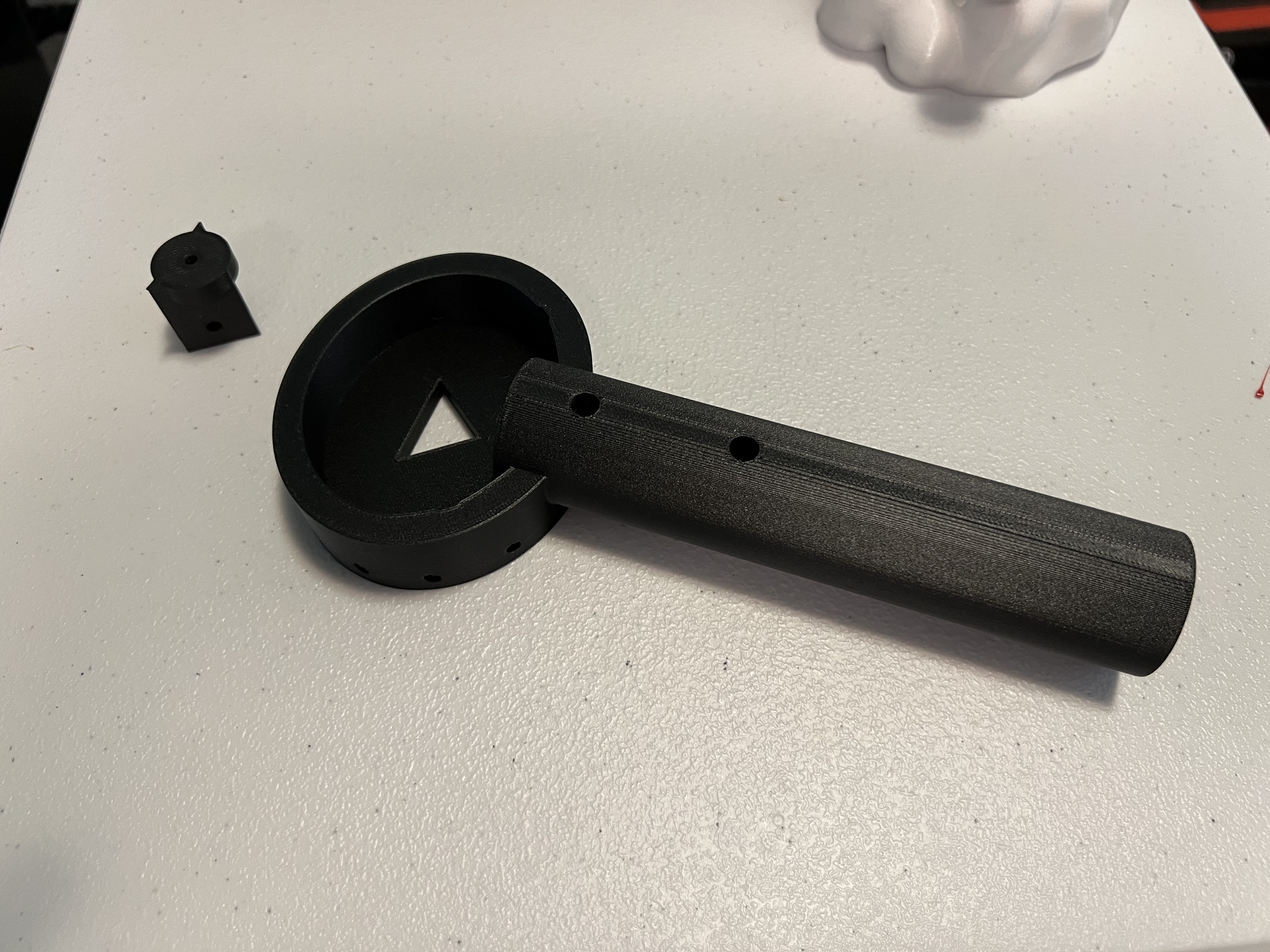

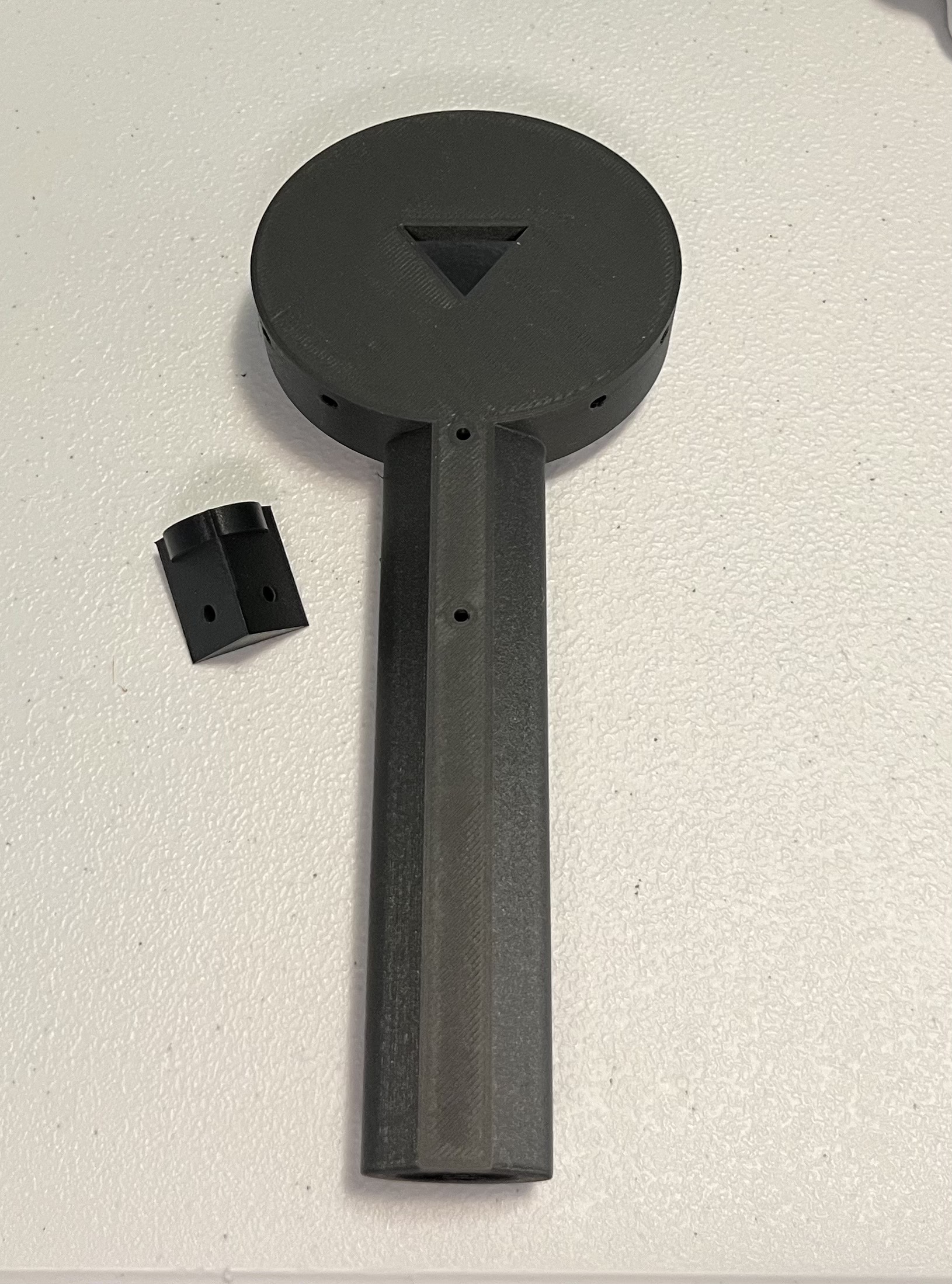

• Nhựa PETG Sợi Carbon cho giá đỡ đỉnh cây và các bộ phận khác
• Lớp in 0.2 mm, đầu phun 0.4 mm (đã tôi cứng), cấu hình kết cấu, độ điền 15% gyroid, 2 lớp vỏ

Dây điện như sau:

• hàn phần giữa của chân dài (+) của 4 đèn LED trắng vào một sợi dây trần, cách đều nhau cho các lỗ ở một bên hướng vào lông vũ. Chạy dây này lên "đỉnh" của giá đỡ.

• hàn chân ngắn (-) theo cách tương tự, nhưng chạy dây này xuống "đáy" của giá đỡ.

• làm tương tự cho 4 đèn LED trắng còn lại cho phía bên kia.

• hàn 2 dây nhỏ (22-24 gauge) vào các chân của đèn LED vàng - tôi dùng màu đỏ cho chân (+) và màu đen cho chân (-). Cắt bỏ phần thừa.

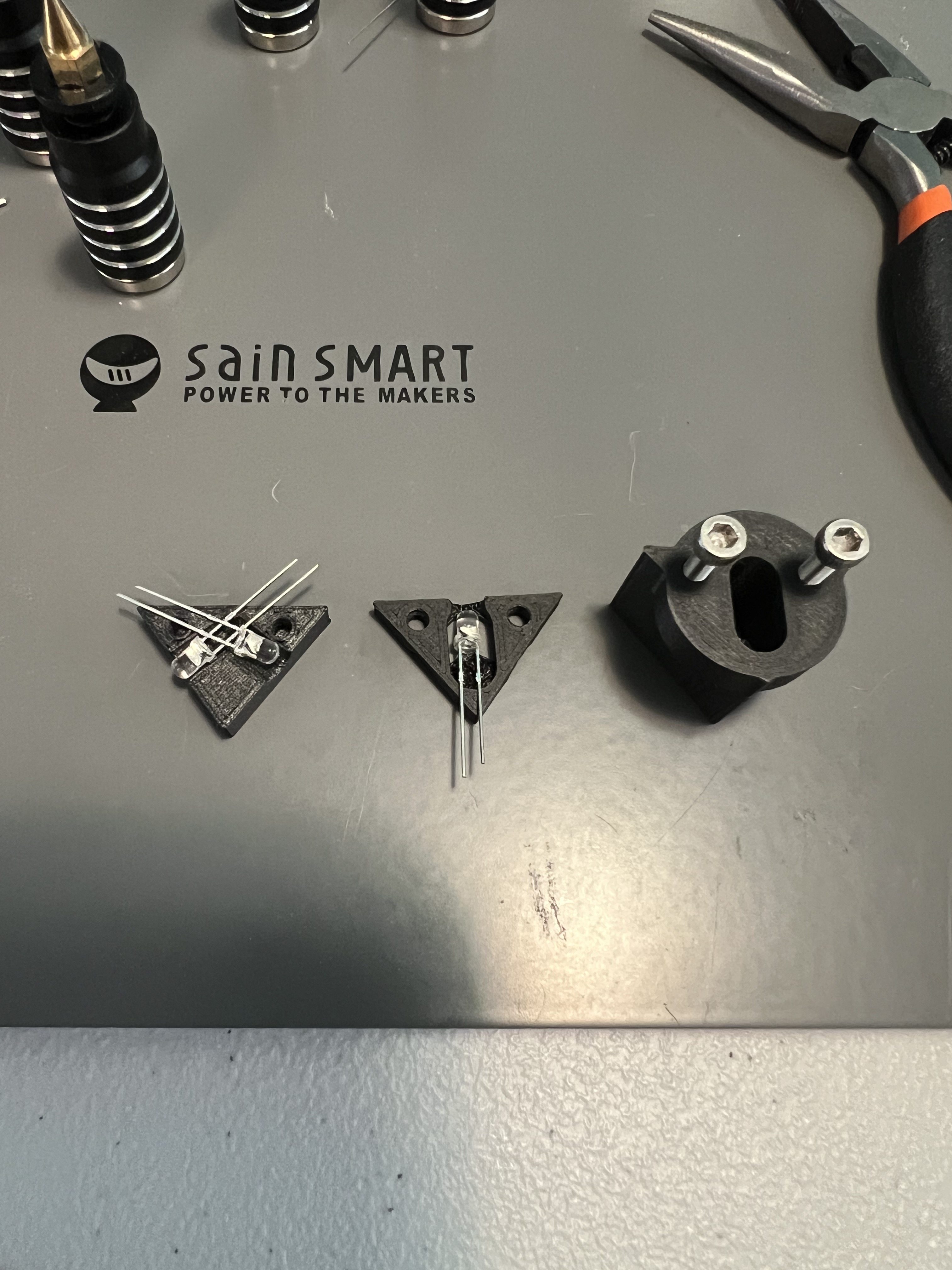

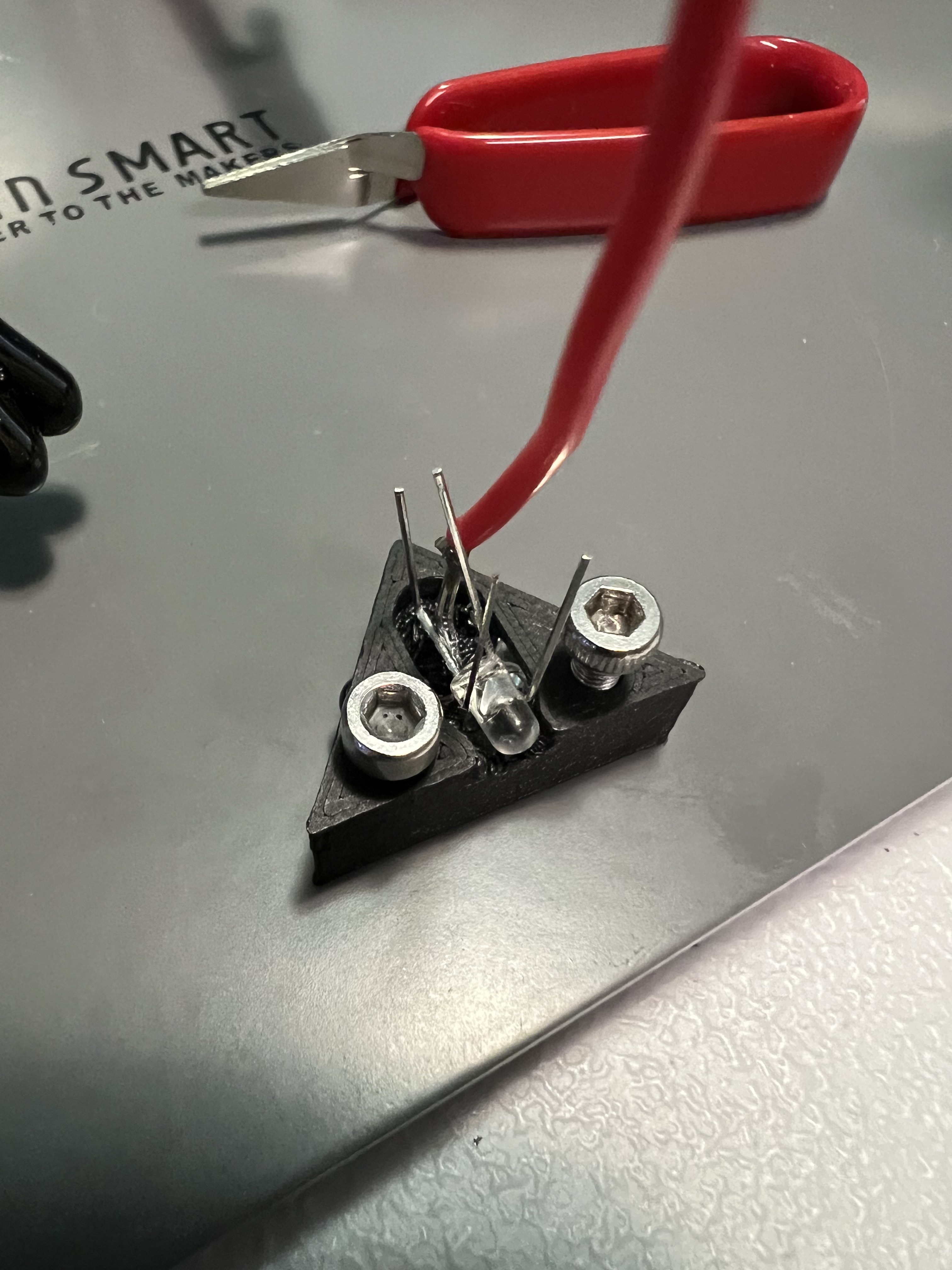

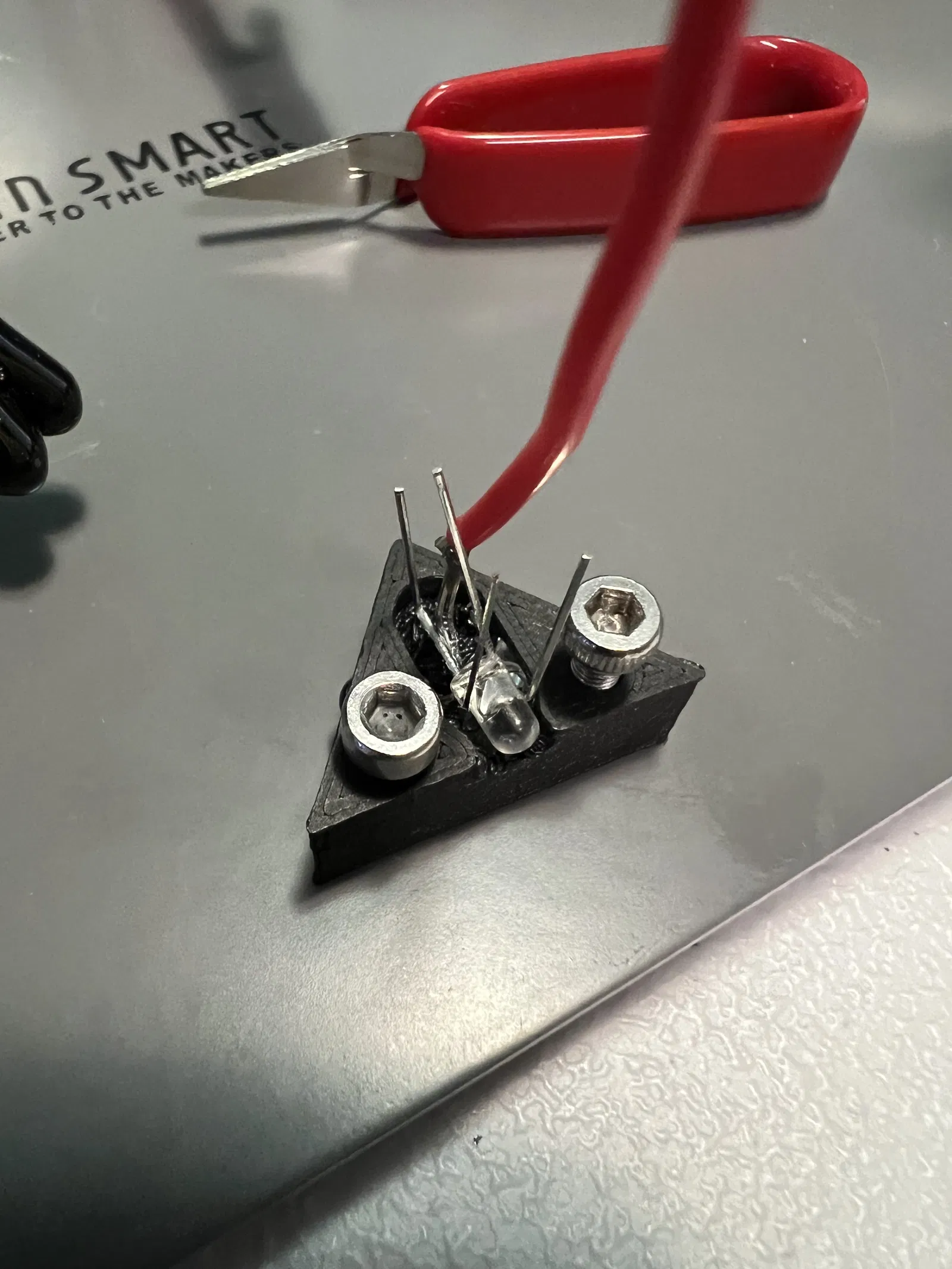

• đây là phần khó! Đặt 2 đèn LED vàng vào hai chỗ lõm ở phần đáy. Bạn phải đảm bảo đầu đèn LED không nhô ra khỏi giá đỡ, nếu không nó sẽ không trượt vào TriForce được. Tìm cách uốn các chân sao cho chúng không chạm vào cực đối diện, và hai cái gần nhất sẽ phải luồn quanh đèn LED thứ ba ở tầng tiếp theo.

• Tôi tạm thời gắn giá đỡ giữa bằng 2 ốc M3 ngắn, và đặt đèn LED thứ ba vào chỗ lõm.

• Hàn các chân (+) lại với nhau bằng một đoạn dây 22 gauge dài 50 mm.

• Hàn các chân (-) lại với nhau bằng một đoạn dây 22 gauge dài 50 mm.

• Tháo các ốc tạm thời và gắn phần trên của giá đỡ đèn LED hình tam giác vào hai phần còn lại, luồn dây qua khe giữa. Đây là lúc bạn muốn đảm bảo các chân không chạm vào những thứ sai.

• Hàn một điện trở vào dây (+) từ đèn LED vàng.

• KIỂM TRA đèn LED vàng bằng cách cấp 12V vào đầu điện trở, và nối đất đầu còn lại.

• KIỂM TRA lắp giá đỡ đèn LED vào TriForce - cơ hội cuối cùng!

• Lúc này tôi dùng súng bắn keo, khi giá đỡ đèn LED vẫn còn trong TriForce, để lấp đầy khe giữa để không có gì di chuyển và chập điện.

• hàn một điện trở vào mỗi dãy đèn LED trắng bên trái và bên phải (chân +).

• lắp giá đỡ đèn LED hình tam giác vào lỗ trên giá đỡ đỉnh cây.

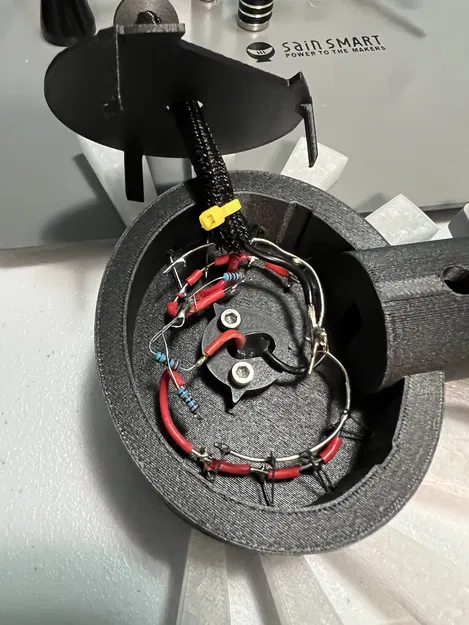

• Tùy chọn 1: Kéo dài các dây nguồn nếu cần từ đầu nối DC cái để đầu nối có thể nằm thấp hơn giá đỡ đỉnh cây, với dây được luồn qua chính giá đỡ vào khoang trên cùng.

• Tùy chọn 2: Luồn dây nguồn qua lỗ ở nắp sau.

• Gắn đầu nối DC cái với vòng đệm và đai ốc được cung cấp vào đáy của nắp đầu nối DC, sau đó luồn dây qua đỉnh nắp và vặn nó vào đầu nối DC.

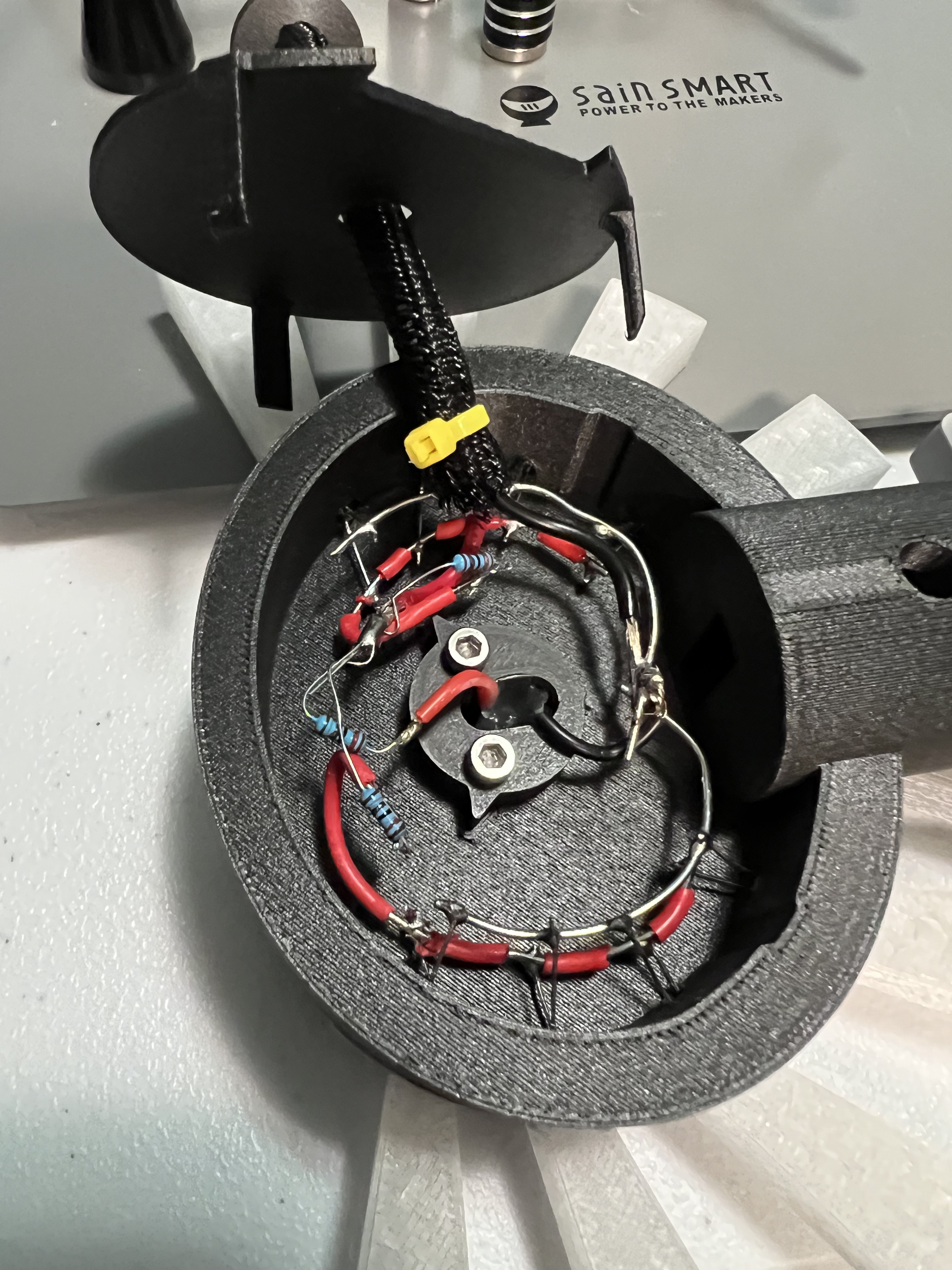

• Sử dụng vỏ bọc dây dọc theo dây nguồn - tôi dùng dây rút buộc ở cả hai đầu. Phần bên trong khoang phải có thứ gì đó để ngăn không bị kéo ra - tối thiểu là dây rút cộng keo nóng.

• Hàn đầu tự do của cả 3 điện trở vào dây (+) từ đầu nối DC cái.

• Hàn tất cả các dây (-) lại với nhau cùng với dây (-) từ đầu nối DC cái.

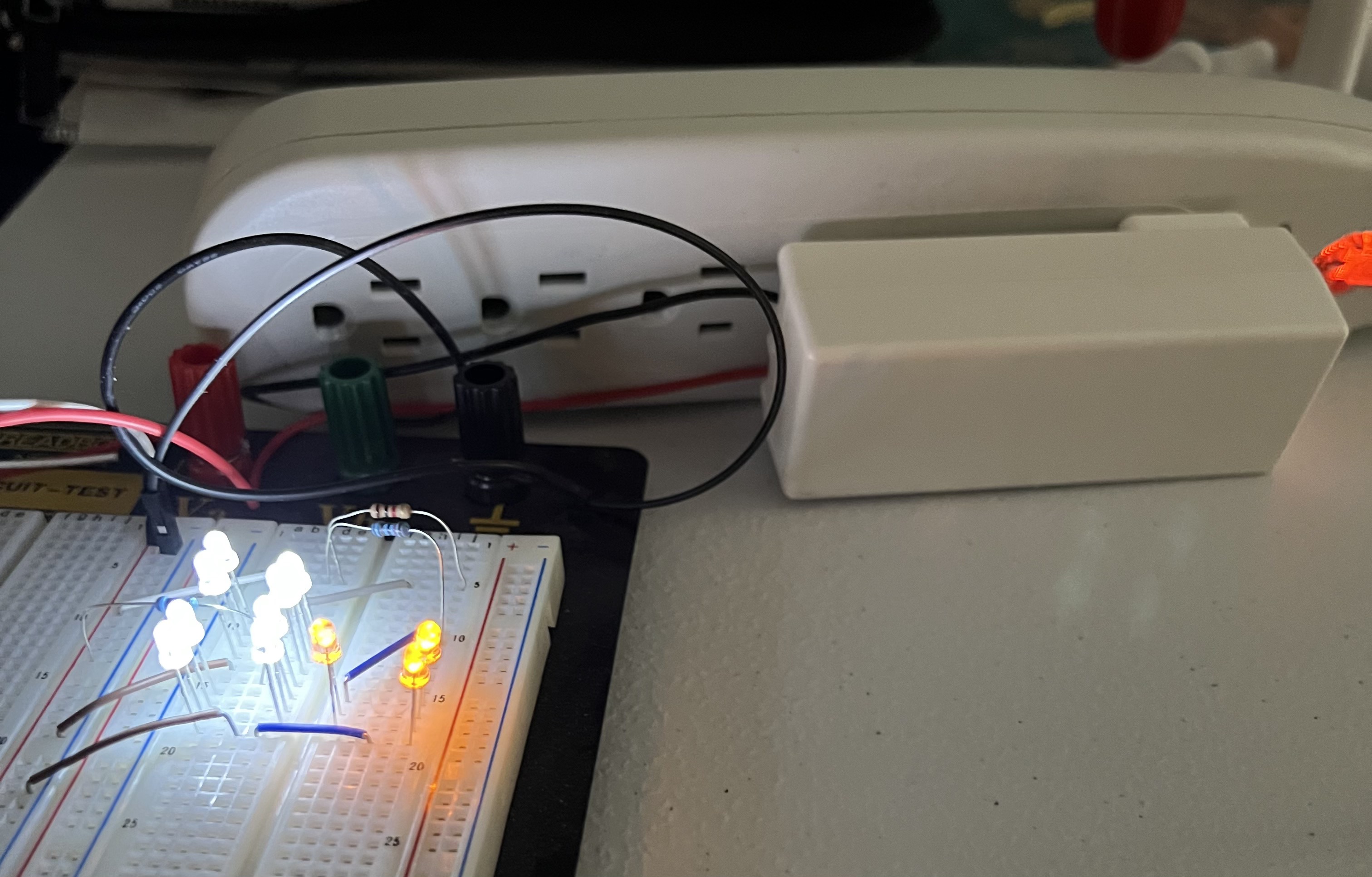

• KIỂM TRA đèn trước khi bạn dán chúng vào vị trí. Thực hiện việc này với cánh được gắn vào để xác minh bạn hài lòng với ánh sáng - nó phải đẹp và đều.

• Ngoài ra, kiểm tra lắp nắp sau để đảm bảo các tab không cản trở bất kỳ dây điện nào.

• Khi bạn hài lòng, hãy dùng súng bắn keo để lấp đầy lỗ giữa nơi có đèn LED vàng (nếu bạn chưa làm), và lấp đầy từng lỗ đèn LED trắng. Dán cố định bất kỳ dây điện nào có vấn đề.

• Gắn nắp sau.

• Dùng 2 ốc M3x8 để gắn giá đỡ đỉnh cây vào cánh.
