Bộ chuyển đổi ray Bosch FSN / Mafell cho kẹp mini Wolfcraft

Bộ chuyển đổi ray dẫn hướng Bosch FSN / Mafell cho kẹp mini Wolfcraft

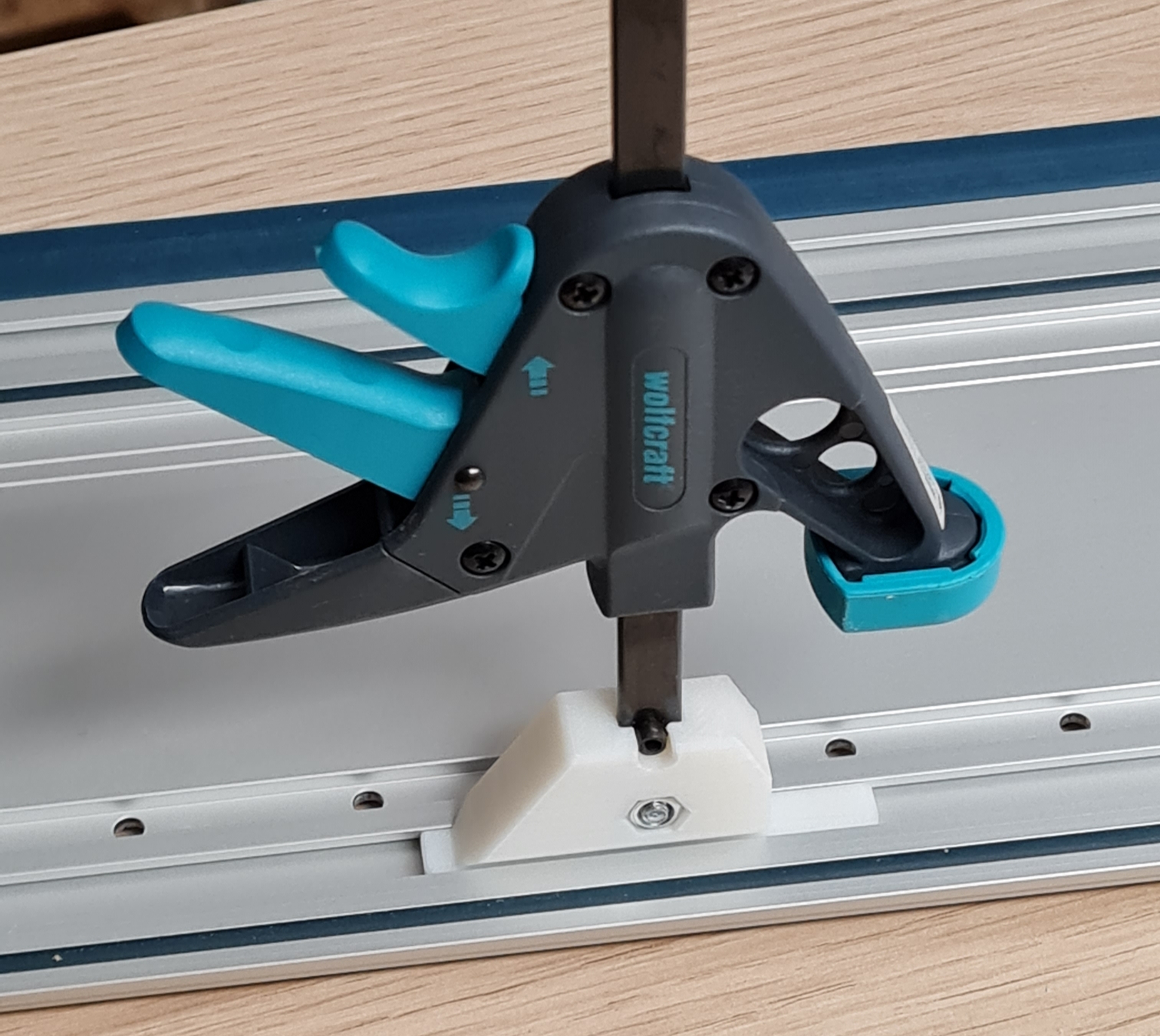

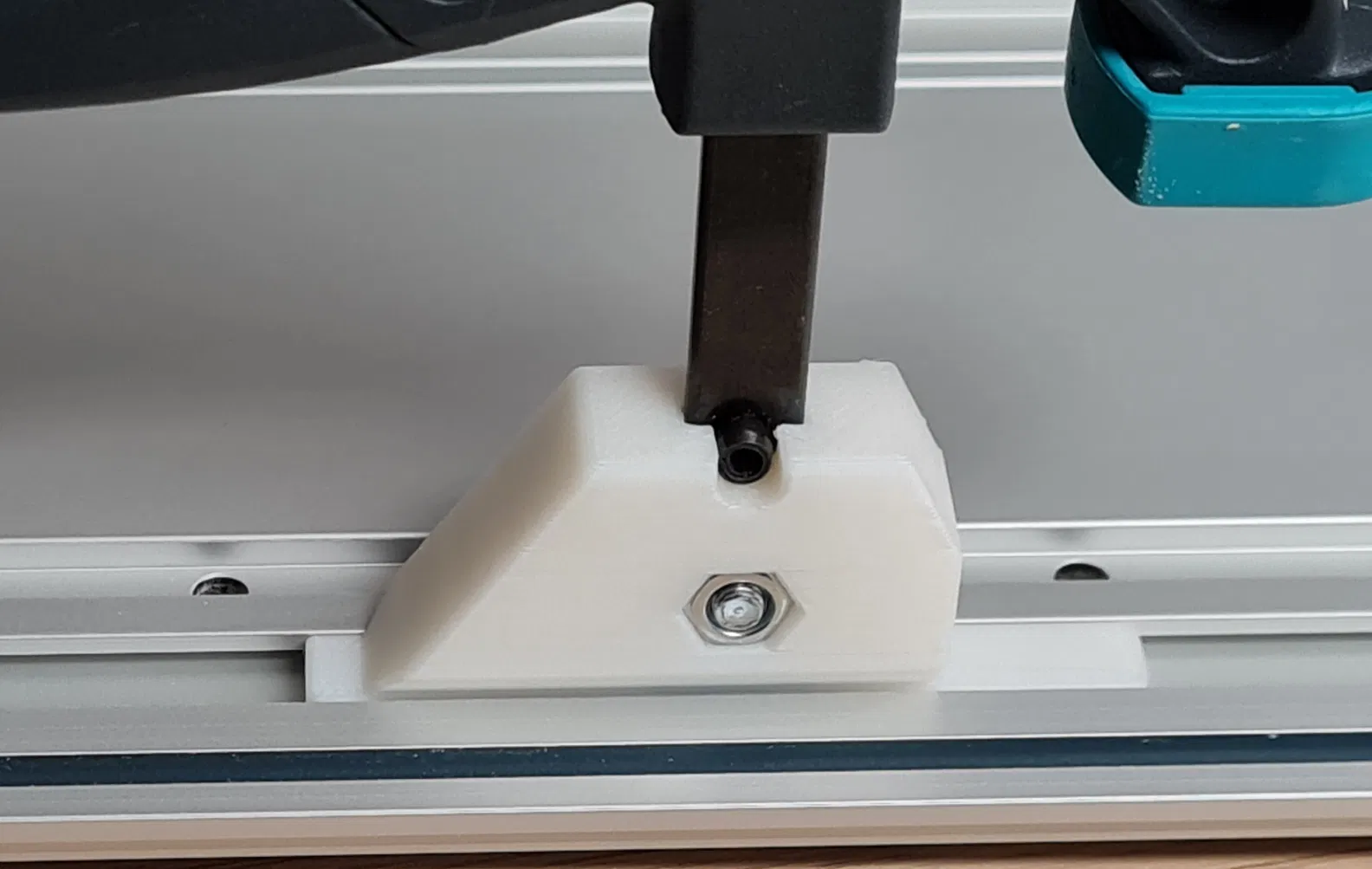

Bộ chuyển đổi để gắn kẹp mini Wolfcraft (mã số 3455100) vào ray dẫn hướng Bosch FSN hoặc Mafell.

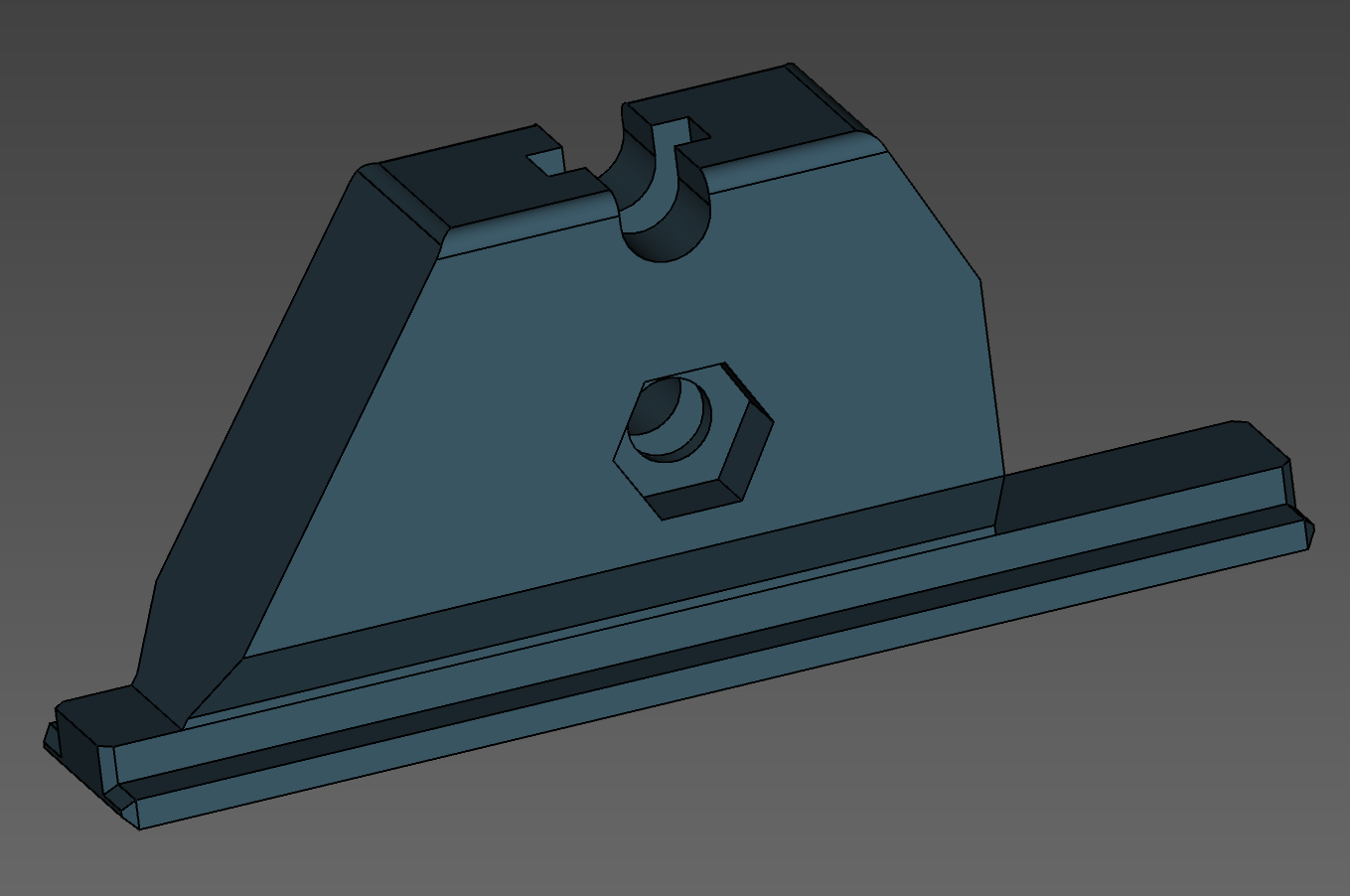

Do không phải máy in 3D nào cũng được căn chỉnh hoàn hảo, tôi đã đính kèm tệp dự án FreeCAD để bạn có thể điều chỉnh một số thông số.

In ấn

Tôi đã sử dụng PETG với 55% độ đặc ruột và ít nhất 5 lớp bao và** một bộ điều chỉnh phạm vi từ 0 đến 6mm, thêm đủ lớp đáy rắn để lấp đầy phạm vi quan trọng có khả năng bị gãy trước tiên.

Chỉnh sửa

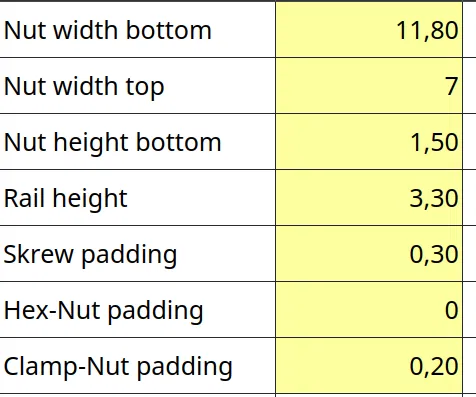

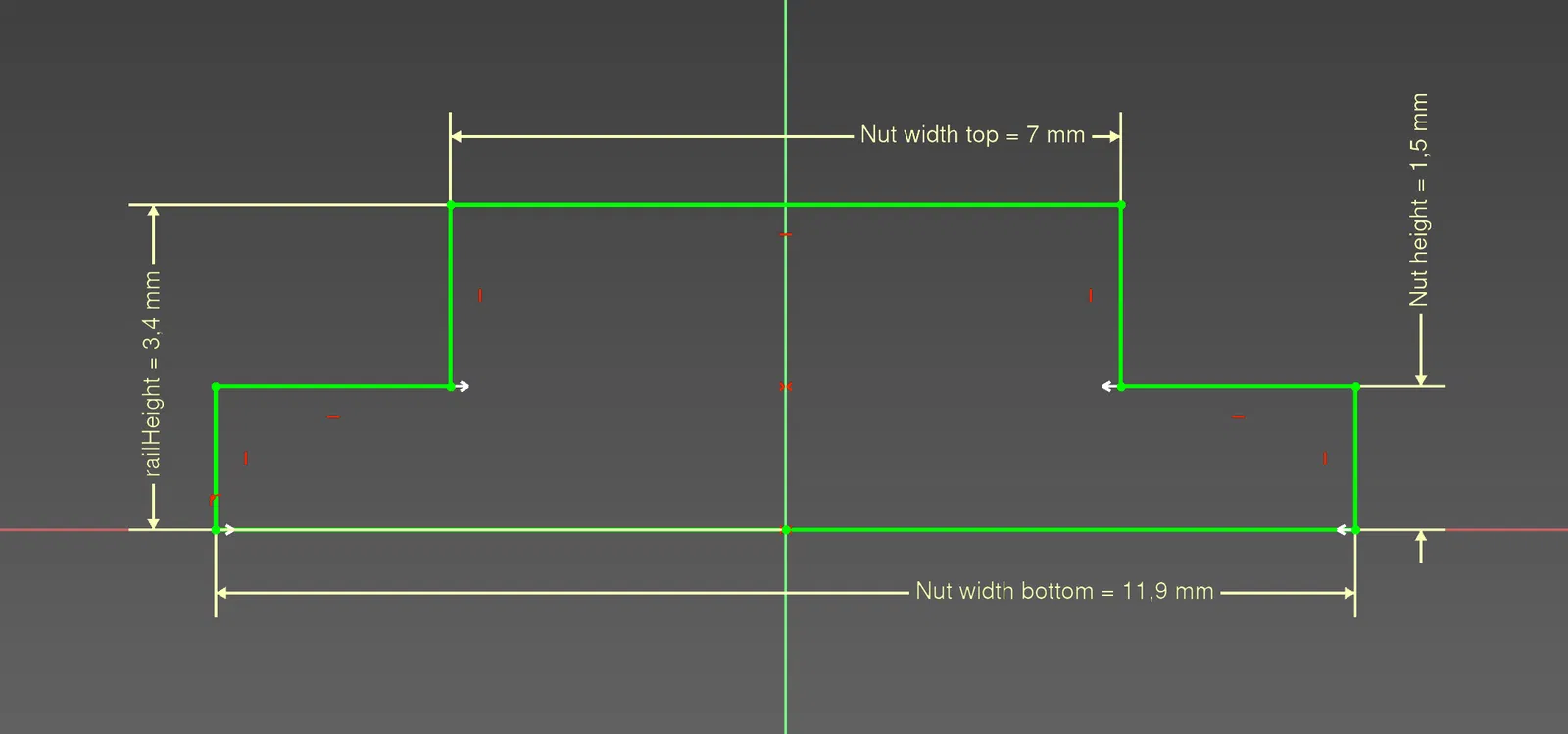

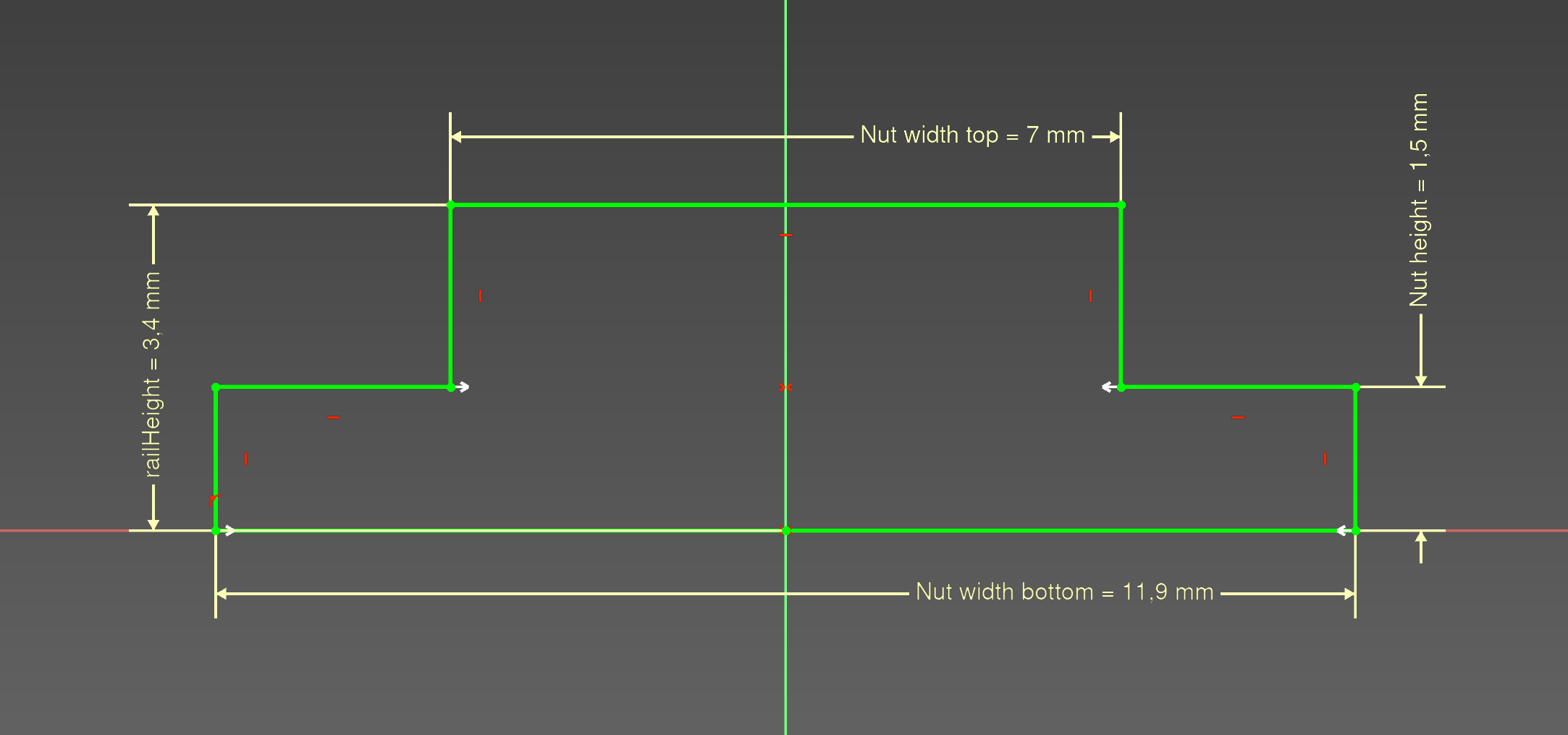

Tệp FreeCAD bao gồm một bảng tính nơi bạn có thể điều chỉnh các tham số theo nhu cầu của mình. Chỉ cần thay đổi, xuất STL mới, in 6mm đầu tiên và thử xem nó có vừa với ray của bạn không.

Tôi khuyên bạn nên mở dự án trong FreeCAD-Linkstage3, cái này sẽ không bị lỗi khi thay đổi tham số.

Công nhận

Thiết kế này lấy cảm hứng từ phiên bản của teslapunk. Cảm ơn vì công sức của bạn!
