Khớp nối ống hút từ tính 152mm cho máy móc

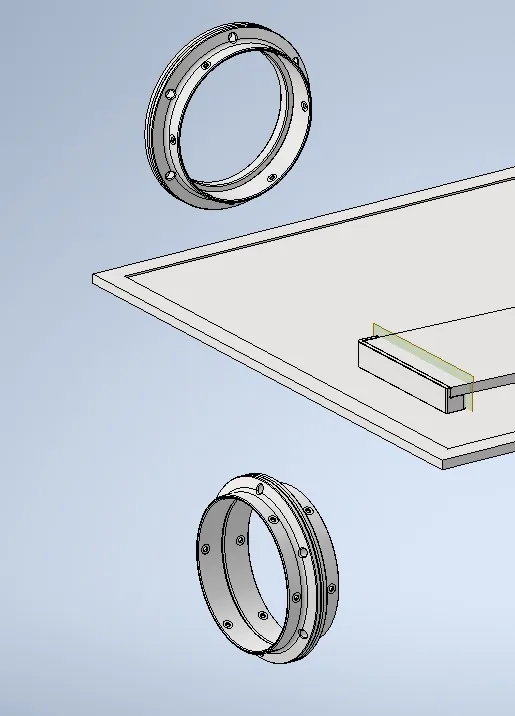

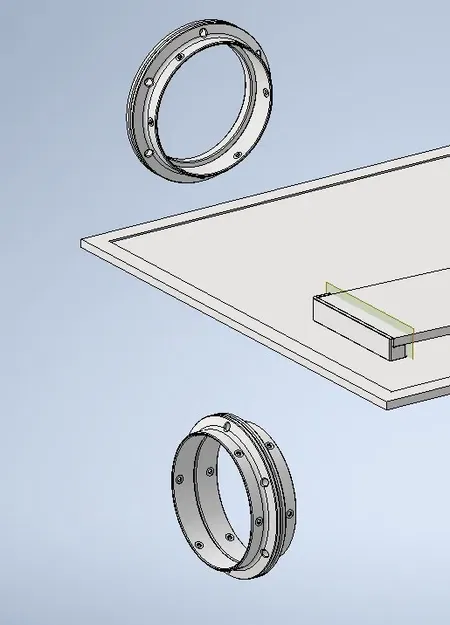

Tôi đã mua một máy cắt laser và ống thông gió là ống PVC 152mm. Để làm cho cuộc sống của tôi dễ dàng hơn khi không sử dụng, tôi đã làm những khớp nối ống này để ống có thể dễ dàng tháo rời khi cần. Tôi cũng đã làm một bộ chuyển đổi có thể áp vào bề mặt phẳng cho lối thoát. Những loại ống này cũng được sử dụng cho máy giặt, vì vậy nó cũng sẽ hoạt động ở đó.

Để gắn ống PVC, tôi đã sử dụng 6 vít M4, đai ốc và vòng đệm và khoan ống và gắn nó vào đường kính trong.

Đối với nam châm, tôi sử dụng nam châm neodymium 8mm x 5mm. Bạn có thể thấy một số cái thì chặt và một số cái thì lỏng, vì vậy nếu cần hãy sử dụng một ít keo để giữ lại. Tất cả các bộ phận đều có lỗ để giúp tháo nam châm ra nếu cần.

Tôi khuyên bạn nên sử dụng một đoạn ống PVC ngắn từ máy của bạn được gắn bằng một kẹp jubilee với một trong những cái này, sau đó là ống trung gian với khớp nối ống đi đến lối thoát. Sử dụng khớp nối tấm có thể được gắn vào bề mặt phẳng bằng băng foam hoặc keo dán tương tự.

Theo thói quen bình thường của tôi, các tệp STEP có sẵn cho những ai muốn tự chỉnh sửa.

Chỉnh sửa: Tôi đã thêm một bản sao của kiểu ống nối với ống nối nhỏ hơn để có thể sử dụng kẹp jubilee thay vì vít. Trong trường hợp điều đó làm cho nó dễ dàng hơn. Tôi chưa thử nghiệm điều này nên hãy sử dụng tệp STEP để điều chỉnh nếu cần.
