Vỏ Case Odroid H3 Có Quạt

Tác giả Integral_474666

Lượt coi
54

File 2 3 MB

  • Odroid_H3_SSD_Case_-_Part_1_1766163114.stlSTL · 2,9 MB
  • Odroid_H3_SSD_Case_-_Part_2_1766163115.stlSTL · 120,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#164401
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

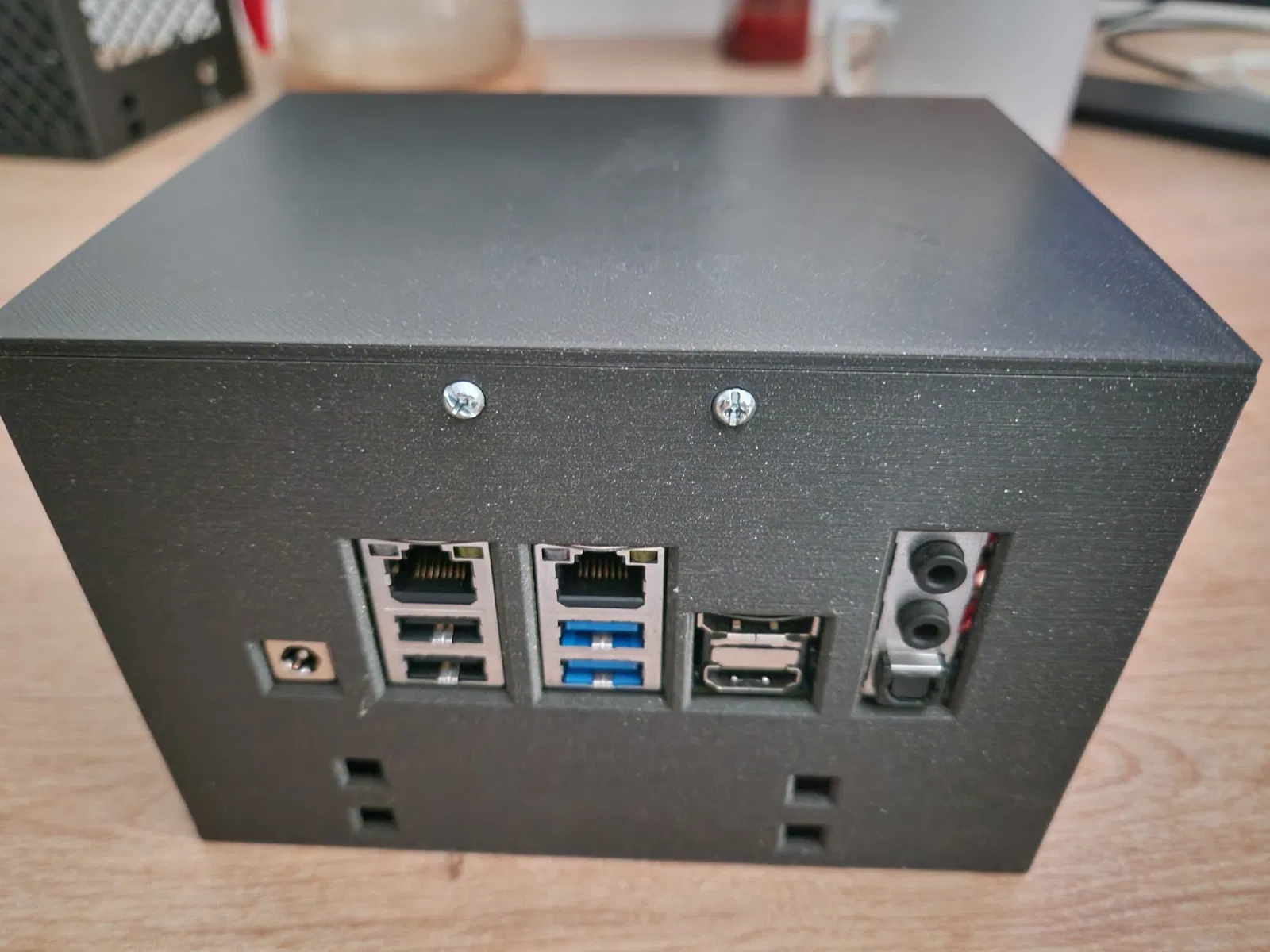

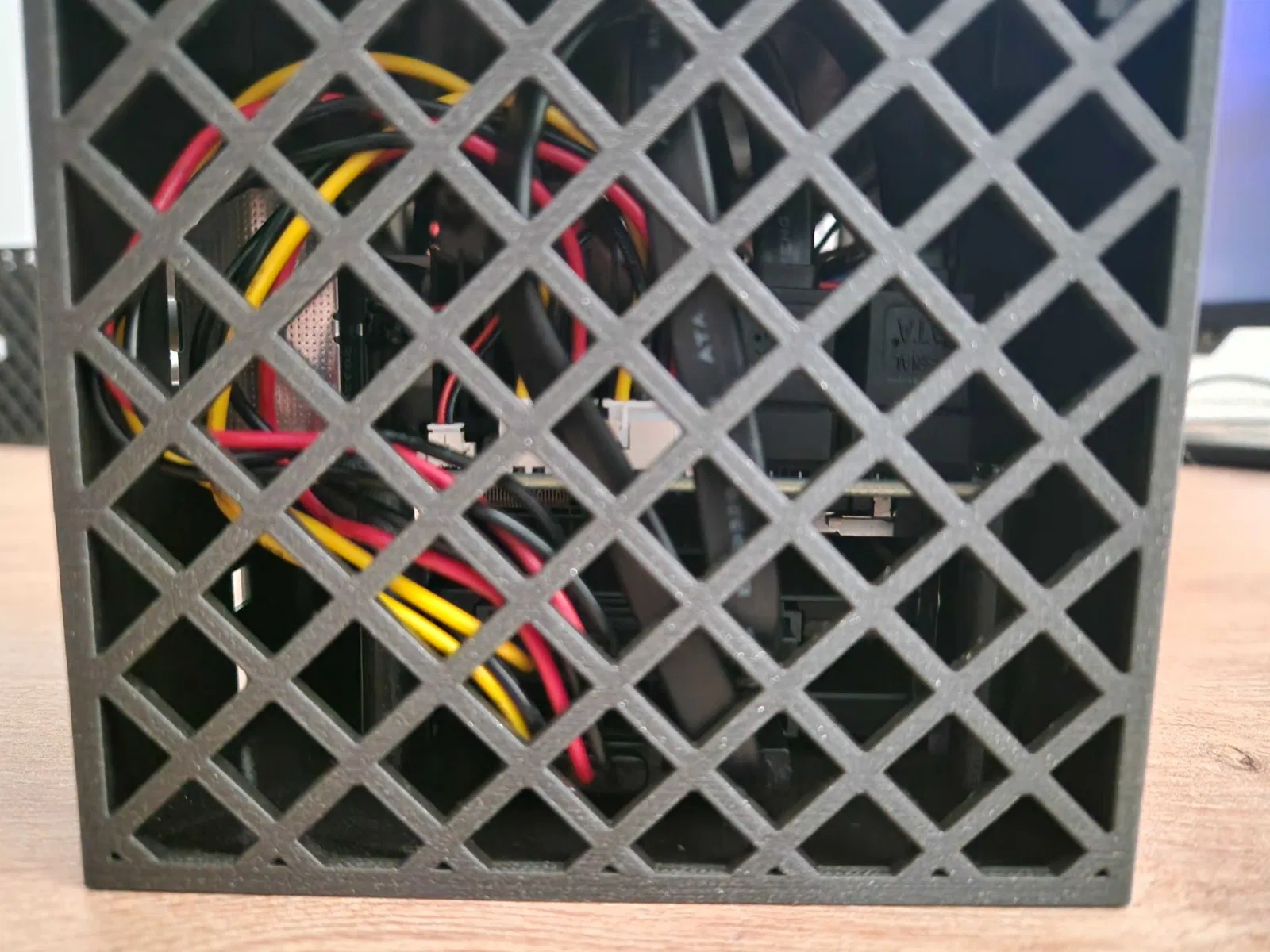

Đây là Vỏ Case Odroid H3, in làm 2 mảnh. Không cần support cho bất kỳ bộ phận nào (Ít nhất là không cần trên Prusa CORE ONE). Tính năng thiết kế chính của vỏ case này là luồng khí cung cấp cho NVMe, các module RAM và 2 ổ SSD, đồng thời làm mát cho chính chiếc Odroid. Nó đạt được điều này bằng cách thổi không khí từ một bên của vỏ case sang bên kia. Tôi đã chọn in vỏ case làm 2 phần để nó cứng cáp hơn.

Cách in?:

  • Không cần support

  • In bằng PLA là đủ (tôi dùng PLA tái chế của Prusa)

Vỏ case được thiết kế để chứa:

  • 1x Odroid H3

  • 2x SSD (Tôi dùng Samsung SM883, nhưng có đủ không gian cho mọi loại SSD)

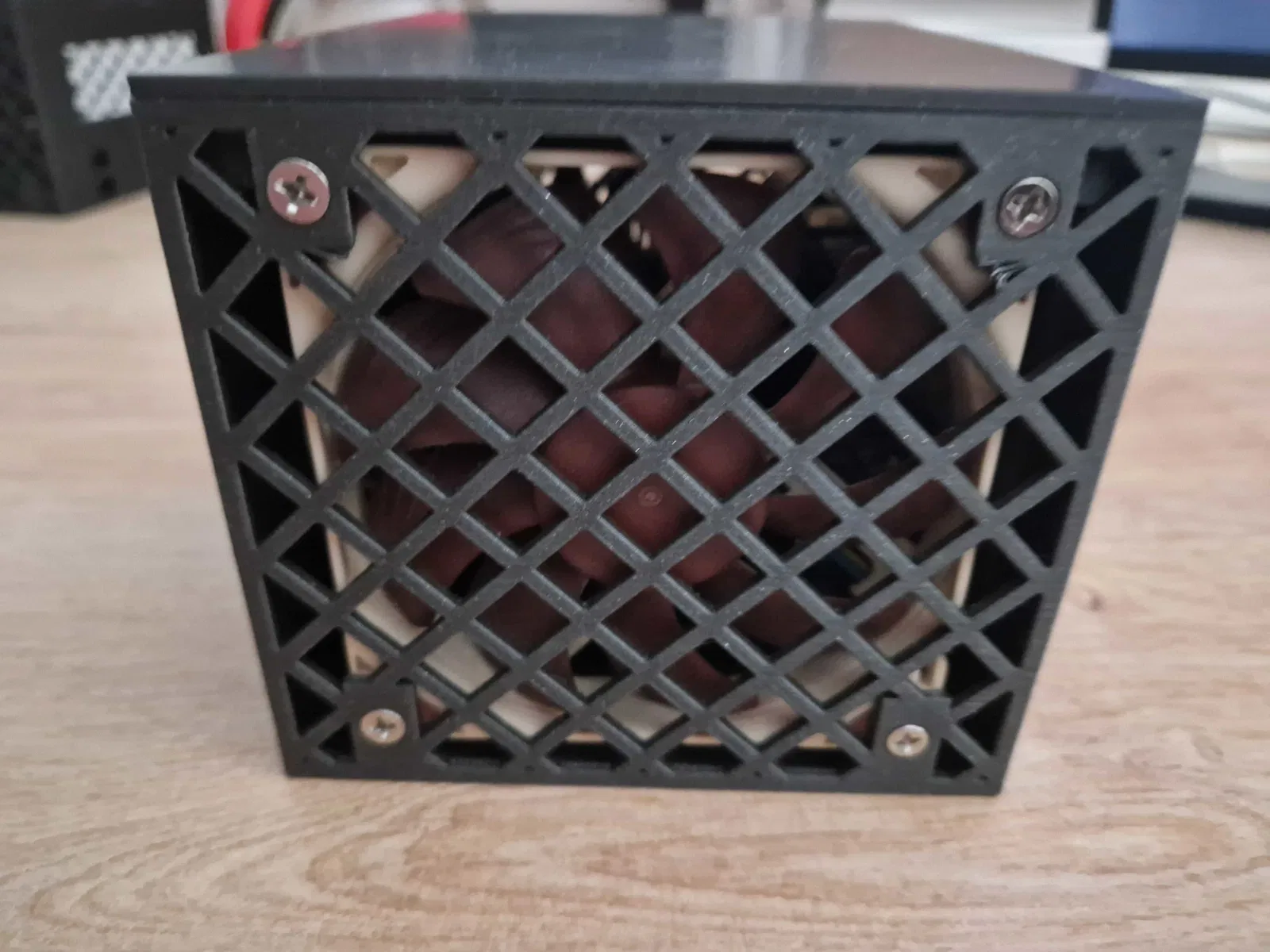

  • 1x Quạt Noctua NF-A9x14 PWM ở cạnh bên

  • 1x ESP8266 để chuyển hướng console

  • Odroid của tôi có NVME + 2x module RAM và vẫn còn chỗ trống

Cần gì để lắp ráp?

  • 8x ốc M3x6 để gắn 2 ổ SSD

  • 4x ốc M3x6 để gắn Odroid H3 vào đế

  • 4x ốc M3x10 để gắn nắp vào phần còn lại của vỏ case

  • 4x ốc đi kèm của Noctua để gắn quạt A9x14 PWM

Nếu bạn muốn remix hoặc chỉnh sửa, cứ tự nhiên:

https://cad.onshape.com/documents/0d3bd425a56397647f6ea612/w/cf2d0a28920c03e35407cea7/e/bfd7bf2ad7794b89fb1440d8
