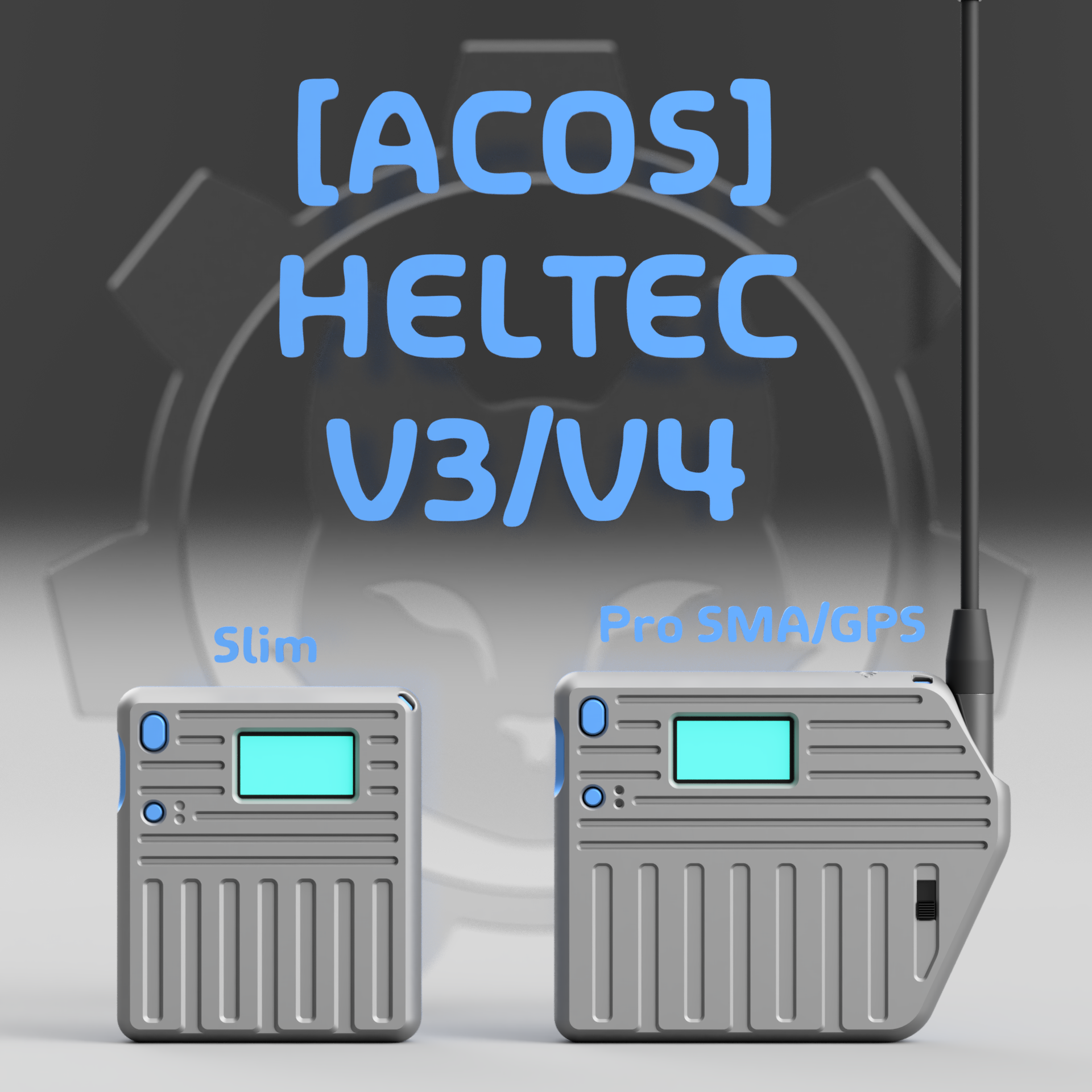

Vỏケース Heltec LoRa 32 V4/V3 Slim

Thông Báo Sử Dụng Thương mại và Ghi Công

© 2025 bởi Majestic AV, LLC. được cấp phép theo CC BY-SA 4.0**.

Việc sử dụng thiết kế này cho mục đích thương mại, bao gồm sử dụng quảng cáo, bán và bán lại cho các doanh nghiệp khác để bán, đều được phép theo các điều kiện sau: Trước bất kỳ khai thác thương mại nào, bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi công và các điều khoản cấp phép phù hợp. Theo luật định, yêu cầu này áp dụng cho bất kỳ việc chia sẻ, phân phối hoặc tạo ra các tác phẩm phái sinh nào, bao gồm cả các thiết kế thủ công mô phỏng thiết kế này. Ghi công phù hợp phải được nêu rõ trong tất cả các trường hợp sử dụng. Để biết các phương thức liên hệ chính thức và thông tin thêm, hãy truy cập Majestic AV, LLC - Alley Cat. Bất kỳ nguồn nào khác đều không được phép và không nên được sử dụng cho các yêu cầu thương mại hoặc cấp phép.

Tuyên bố từ chối trách nhiệm: Một số liên kết trên trang này có thể là liên kết liên kết. Nếu bạn mua hàng qua chúng, tôi có thể nhận được một khoản hoa hồng nhỏ — mà không tốn thêm chi phí cho bạn. Tôi chỉ giới thiệu những thiết bị mà tôi tin tưởng và tự sử dụng. Cảm ơn sự hỗ trợ của bạn!

 Cài Đặt In Gợi Ý

Chất liệu: PLA+ hoặc PETG
Đầu phun: 0.4mm
Chiều rộng đùn 0.4mm
Chiều cao lớp: 0.2mm
Lớp vỏ: 3
Lòng trong: 0%
Các lớp trên/dưới: 5
Vật liệu hỗ trợ: Không có

 Tuyên bố miễn trừ trách nhiệm khi in 3D

Cảm ơn bạn đã tải xuống thiết kế CAD của tôi! Tôi muốn đảm bảo với bạn rằng quá trình tạo ra thiết kế này đã trải qua nhiều lần thử nghiệm và lặp lại. Tuy nhiên, xin lưu ý rằng in 3D bao gồm một loạt các biến số, bao gồm các loại sợi khác nhau, cài đặt máy in và mức độ hiệu chỉnh. Những yếu tố này có thể ảnh hưởng đáng kể đến bản in cuối cùng.

Trước khi kết luận rằng thiết kế bị lỗi, tôi khuyến khích bạn:

• Kiểm tra hiệu chỉnh máy in của bạn: Đảm bảo máy in của bạn được hiệu chỉnh đúng cách. Đặc biệt là độ co ngót của sợi.

• Điều chỉnh cài đặt in: Hãy thử thay đổi cài đặt in để đạt được kết quả tốt hơn.

• Thay đổi kích thước mô hình: Phóng to hoặc thu nhỏ mô hình một chút có thể giải quyết các vấn đề về khớp nối.

Hãy nhớ rằng, đây là các bo mạch phát triển và đôi khi có các bộ phận rất mỏng manh. Nếu bạn gặp bất kỳ sự cố nào hoặc cần hỗ trợ, xin đừng ngần ngại liên hệ với tôi. Tôi ở đây để giúp đỡ và có thể hướng dẫn bạn đạt được kết quả tốt nhất. Việc cho rằng một thiết kế là tệ mà không xem xét các biến số này là làm tổn hại đến cộng đồng và có thể khiến những người khác nản lòng khi thử một thiết kế có thể hoạt động hoàn hảo với những điều chỉnh nhỏ.

Cảm ơn sự thông cảm và hợp tác của bạn. Chúc bạn in vui vẻ!

Mô tả:

Vỏ tùy chỉnh cho Heltec LoRa 32 V4 và V3. Không cần phần cứng trừ khi bạn muốn sử dụng kẹp kiểu Baofeng, yêu cầu các đai ốc M2.5 hoặc chèn nhiệt và vít M2.5x5mm. Dưới đây là các liên kết đến các bộ phận tôi đã sử dụng:

Pin LiPo MakerNova 2000mAh Trực tiếp / Amazon

Pin LiPo MakerNova 3000mAh Trực tiếp / Amazon

Pin LiPo MakerNova 4000mAh Trực tiếp / Amazon

Ăng-ten nội bộ

Ăng-ten gập vừa vặn hoàn hảo

Ăng-ten Gizont thương hiệu MakerNova Trực tiếp / Amazon

Sẽ không vừa với ăng-ten có đế lớn hơn 11mm

SMA góc phải

Kẹp đai Baofeng

Kẹp đai thông thường

Chèn nhiệt

Công tắc nguồn

Tôi chưa có dịp làm video cho cái này, nên tạm thời bạn cứ xem video Heltec khác của tôi để hướng dẫn lắp ráp, nó gần như giống hệt. Nó không bao gồm GPS và công tắc nguồn, nhưng nếu bạn gặp khó khăn, hãy tham gia Discord của tôi và chúng tôi sẽ giúp. Tôi đang làm cho vỏ SMA không có GPS cho V4, xin hãy kiên nhẫn nhé!
