Giá đỡ Camera U20CAM-1080P có Khớp bi Xoay

Thiết kế cho khung máy in extrusion 3030 nhưng cũng dùng được với bất kỳ profile nào có thể gắn phần cứng M3. Cần các bộ phận sau:

• Ốc nhiệt M3 (heat set insert)
• Vít đầu phẳng M3 x 6 đến 10mm
• Vít đầu dù M3 x 12mm cho 3030
• Đai ốc T M3 cho 3030

In không cần support.

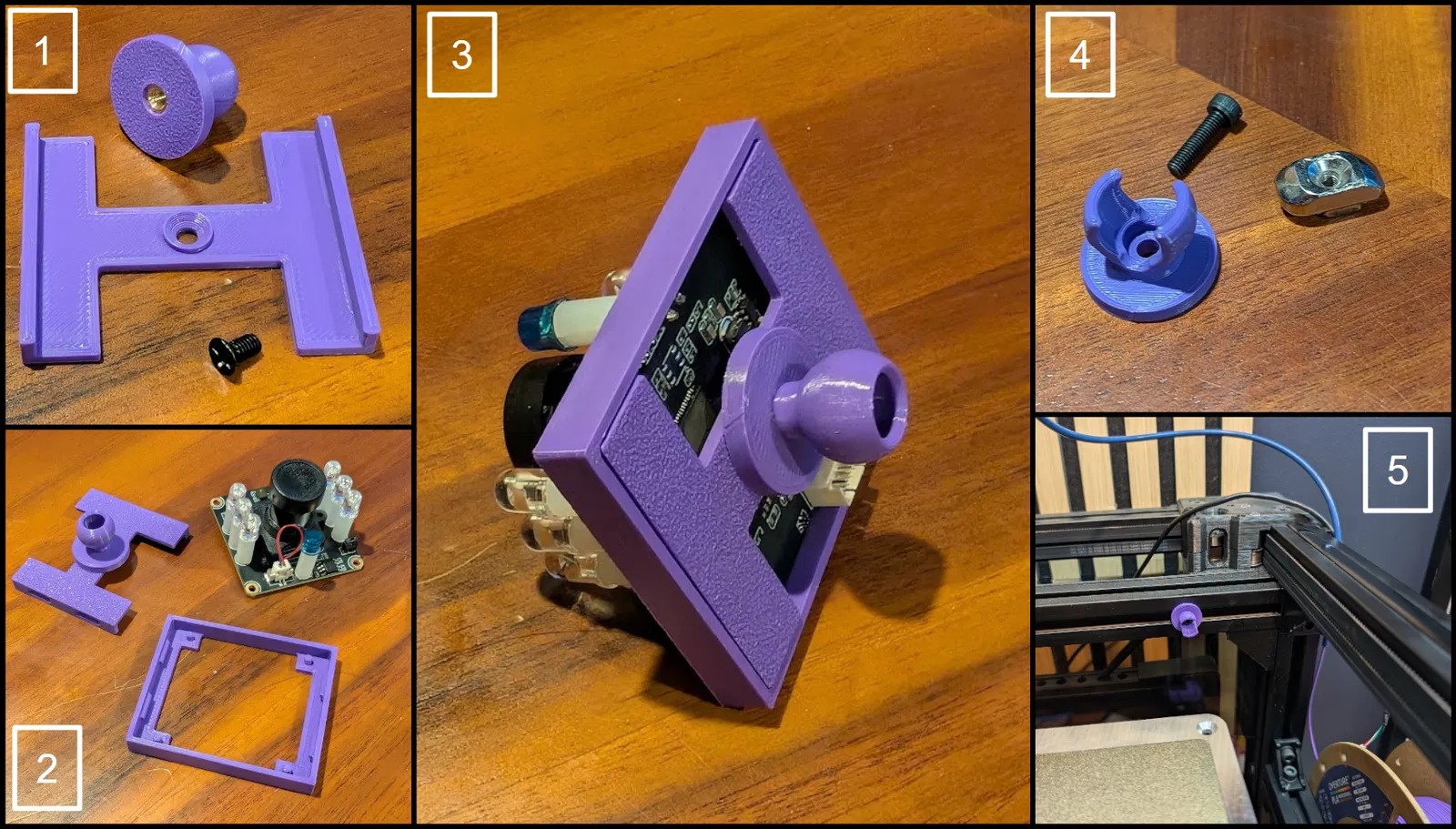

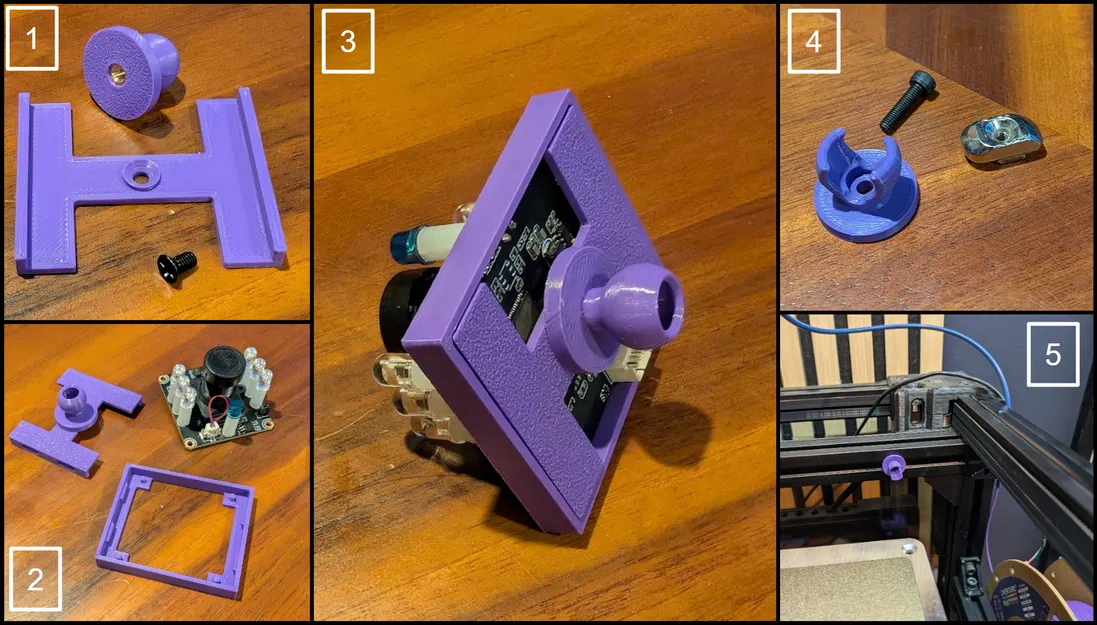

1. Luồn ốc nhiệt vào phần đầu bi.
2. Vặn vít đầu phẳng qua khung camera phía sau vào ốc nhiệt.
3. Gắn camera và khung camera phía trước vào khung phía sau.
4. Chuẩn bị vít đầu dù bằng cách luồn qua kẹp bi và gắn tạm đai ốc T.
5. Vặn chặt vào profile của bạn.

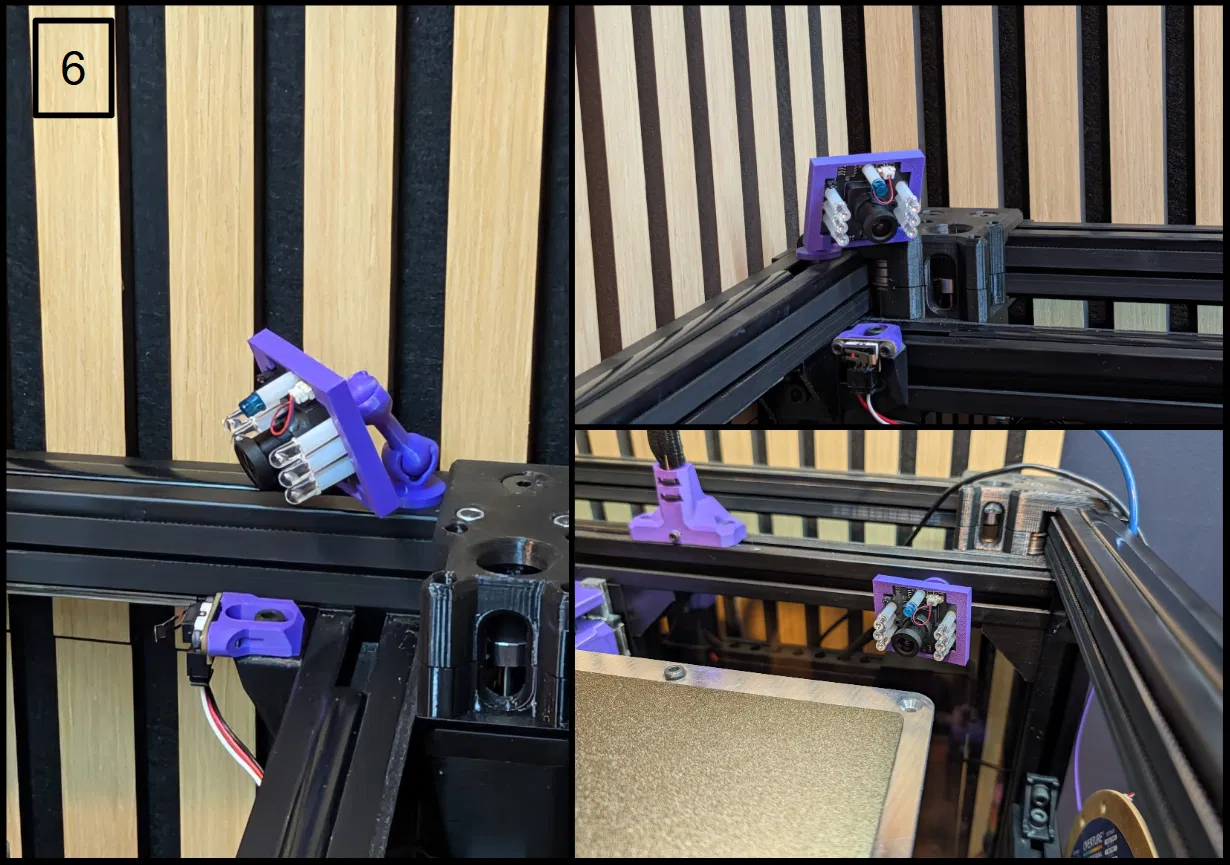

6. Gắn bộ phận camera vào kẹp bi.

Nếu muốn, bạn có thể thêm một ít keo CA vào viên bi để cố định.

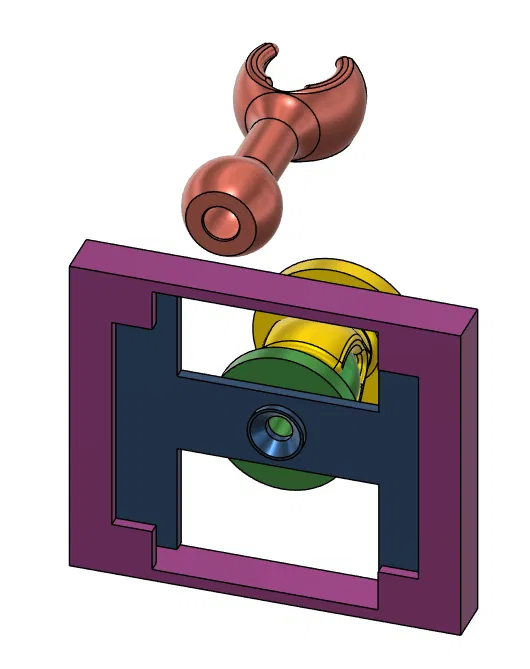

File STL tùy chọn cho phần nối dài tay đòn bi 25mm tâm-tới-tâm. Rất tuyệt để có thêm chút chiều cao hoặc góc.
