Giá đỡ & Dẫn dây Điện Tự Cấy Voron V0.2 (Raspberry Pi hoặc BTT Pi, SKR Pico)

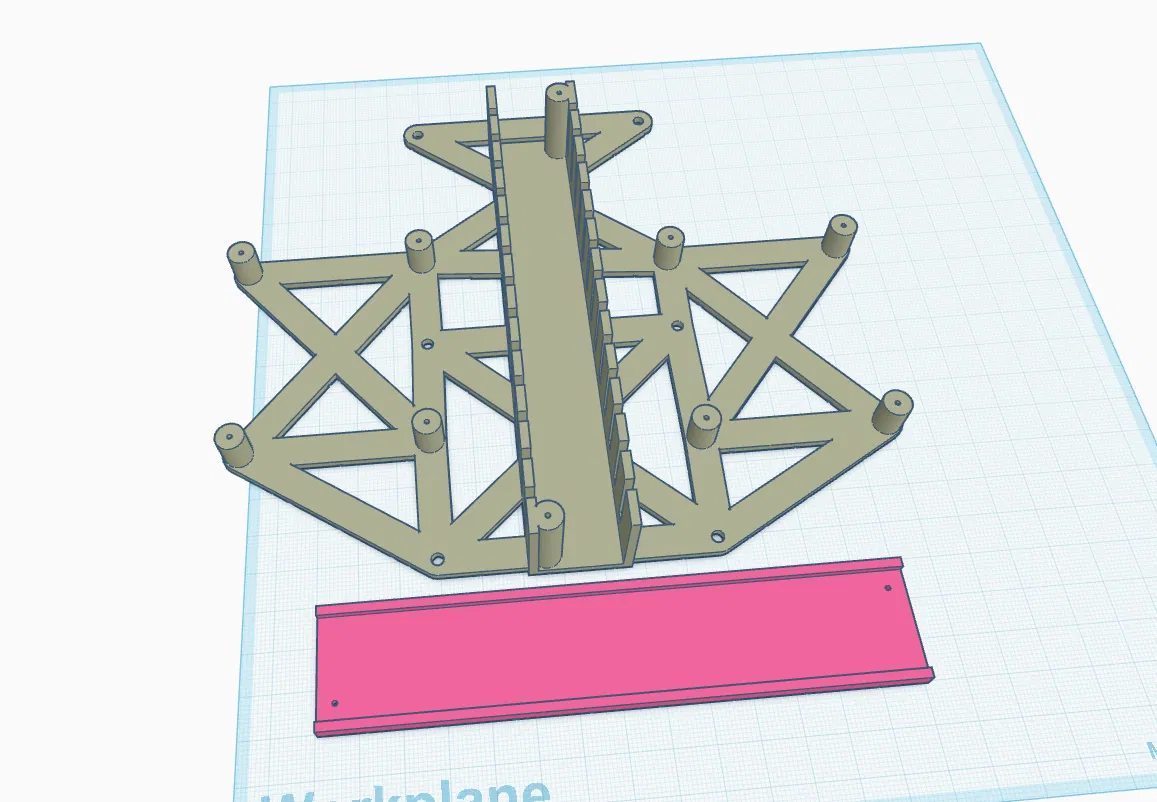

Cái này mình làm bằng Tinkercad do mình hem biết xài f360, mà ngoài ra thì cũng là một mẫu đẹp đó.

-- Mô tả mẫu gốc --

Cái khung in 3D này gắn vào khoang điện của Voron V0.2 bằng sáu con ốc giữ tấm vách ngăn khoang điện với không gian in (sử dụng ốc dài hơn 2mm). KHÔNG dùng băng dính VHB. Nó có điểm gắn cho Raspberry Pi hoặc BTT Pi cỡ Standard (xem phiên bản file) và bộ điều khiển SKR Pico, đồng thời cung cấp một ống luồn dây có nắp đậy chạy dọc giữa khoang với các khe hở để luồn dây và các đầu hở để đi dây. Tám con ốc và 8 bộ tản nhiệt nhiệt (heatset) 2.5mm được sử dụng để gắn Pi và bộ điều khiển. Nắp ống luồn dây được gắn bằng hai bộ ốc 3mm vào các bộ tản nhiệt nhiệt bằng đồng tiêu chuẩn của Voron. Tốt nhất nên in bằng PETG, ABS hoặc vật liệu tương tự để chịu nhiệt. Độ bám dính với PETG rất tốt (ví dụ màu đỏ), với ABS (ví dụ màu xanh lá) mình có dùng brim và buồng kín như thường lệ với ABS. Không cần hỗ trợ.

Lưu ý - BTT Pi 1.2 có vị trí lỗ hơi khác một chút, là phiên bản được Petr thêm và kiểm thử. Cảm ơn Petr. BTT Pi đời cũ hơn có thể có bố cục lỗ giống nhau, mình chưa xác minh được. Hãy đảm bảo bạn sử dụng file phù hợp với loại Pi của bạn. Mẫu gốc được thử nghiệm với Pi 4 và Pi có bố cục lỗ rất chuẩn, ít nhất là với Pi cỡ tiêu chuẩn, và nhiều bo mạch khác sao chép bố cục này cũng sẽ vừa.
