Bộ Tổ Chức Điện Tử & Dây Điện cho Voron V0.2 (Raspberry Pi hoặc BTT Pi, SKR Pico)

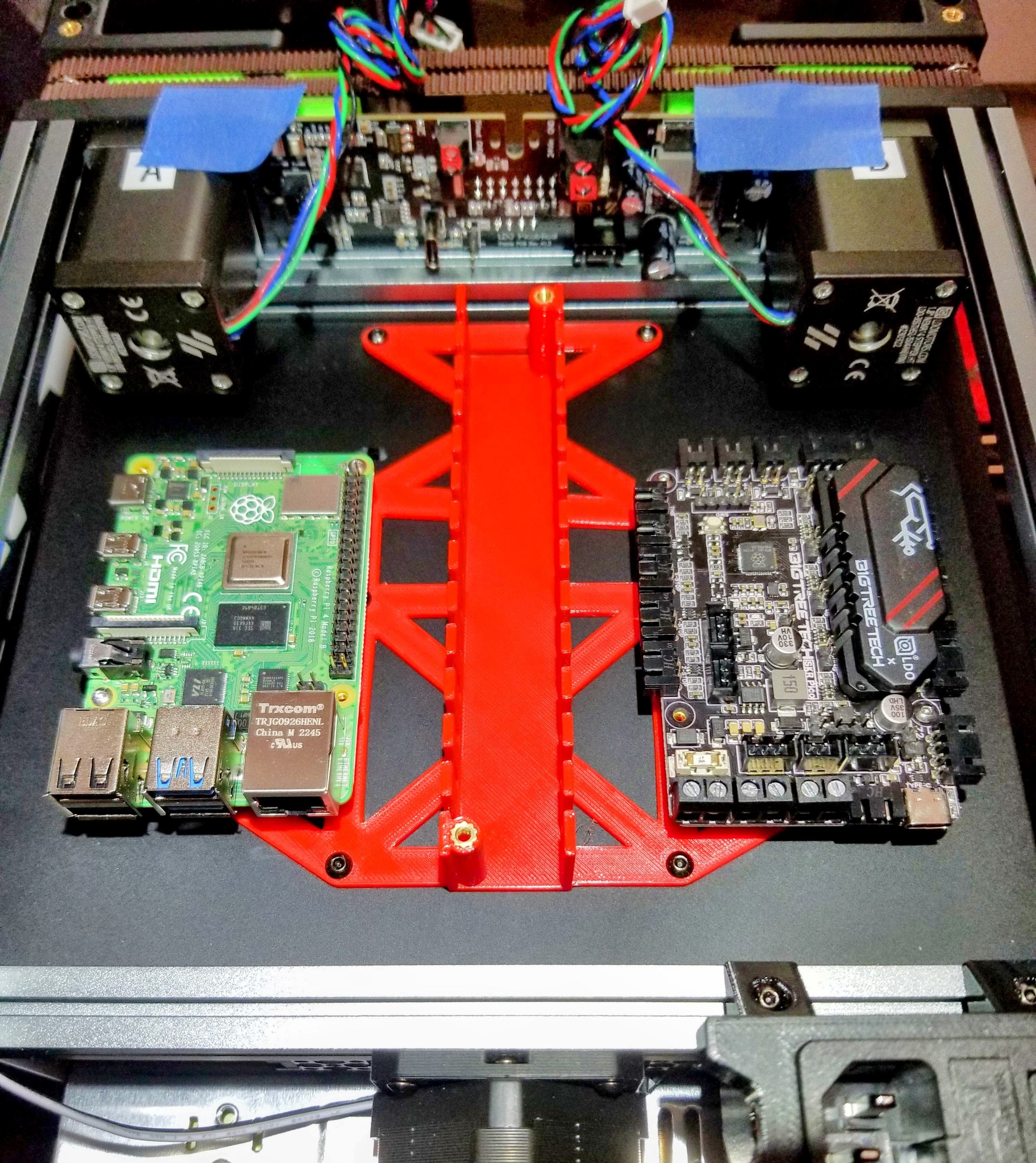

Cái khung in 3D này gắn vào khoang điện tử của Voron V0.2 bằng sáu con ốc giữ tấm ngăn cách khoang điện tử với thể tích in (dùng ốc dài hơn 2mm). KHÔNG dùng băng dính VHB. Nó cung cấp điểm gắn cho Raspberry Pi hoặc BTT Pi kích thước tiêu chuẩn (xem các phiên bản file) và Bộ điều khiển SKR Pico, đồng thời cung cấp một đường đi dây có nắp đậy chạy dọc giữa khoang với các khe hở để luồn dây và hai đầu hở để định tuyến. Tám con ốc và bas nhiệt 2.5mm được dùng để gắn Pi và bộ điều khiển. Nắp của đường đi dây được gắn bằng hai bộ ốc 3mm vào các bas nhiệt loại tiêu chuẩn của Voron.

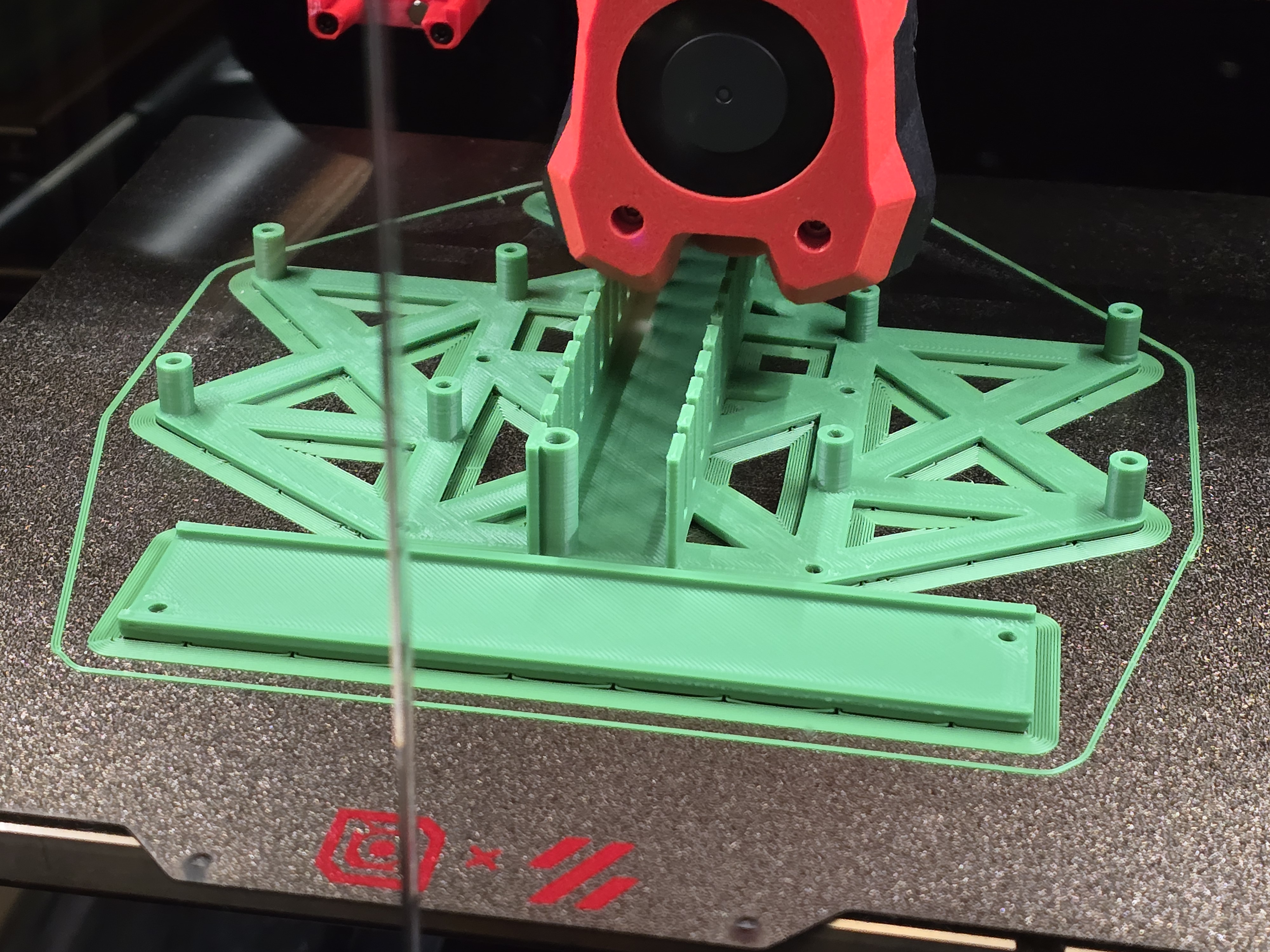

Nên in bằng PETG, ABS hoặc vật liệu tương tự để chịu nhiệt. Độ bám dính với PETG rất tốt (ví dụ màu đỏ), với ABS (ví dụ màu xanh lá) tôi đã dùng brim và buồng kín như thường lệ với ABS. Không cần support.

Lưu ý - BTT Pi 1.2 có vị trí lỗ hơi khác, phiên bản này được Petr thêm và thử nghiệm. Cảm ơn Petr. BTT Pi đời cũ hơn có thể có cùng cách bố trí lỗ, tôi chưa kiểm tra kỹ. Hãy chắc chắn sử dụng file phù hợp với loại Pi của bạn. Bản gốc được thử nghiệm với Pi 4 và các Pi có khuôn lỗ rất tiêu chuẩn, ít nhất là với Pi kích thước tiêu chuẩn, và nhiều board khác sao chép khuôn này cũng sẽ vừa.

Bản V2 gốc cho Pi có lỗ hơi chật cho bas nhiệt, các lỗ này đã được mở rộng một chút cho phiên bản V3 Pi. Bản V4 BTT Pi đã di chuyển các điểm gắn cho phù hợp với yêu cầu của BTT Pi. Bản này được thử nghiệm với BTT Pi 1.2. V2 có lớp đầu tiên liền mạch.

Lưu ý rằng V3 và V4 có các đường cắt ô cờ nông ở lớp đầu tiên để cải thiện độ bám dính.

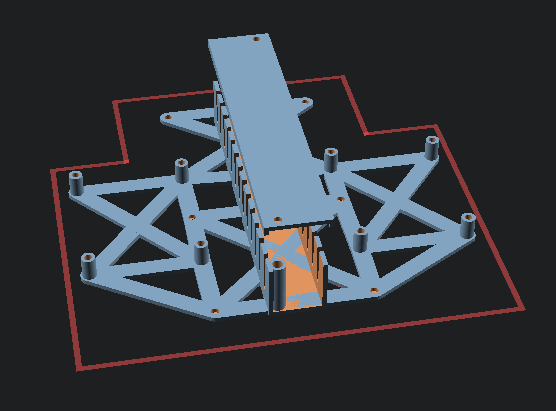

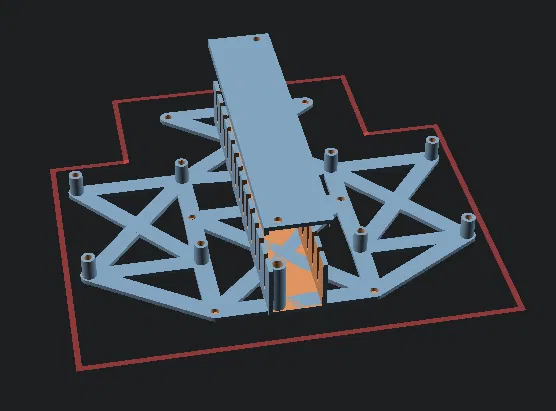

Thiết kế bằng phần mềm CAD miễn phí OpenSCAD. Được tùy chỉnh cho Customizer, file SCAD được thêm vào 12/2025 theo yêu cầu để bạn có thể tùy chỉnh thêm.
