Đế Đầu Kampfer cho HGUC Kampfer

Hướng dẫn in:

In bằng cả PLA & PETG

• In ở 200C với PLA

• In ở 230C với PETG

Cài đặt:

• Chiều cao lớp 0.2 mm

• Chiều rộng đường 0.4 mm

• Đã bật hỗ trợ - Đã sử dụng hỗ trợ dạng cây

• Lòng trong (Infill): Không quan trọng; Mô hình quá mỏng để có bất kỳ lòng trong nào

• Định hướng: Mô hình nên được in lộn ngược, tức là, đỉnh của ống trung tâm nên tiếp xúc với bàn in. Mặc dù mô hình có thể được in xuôi, tôi không tin tưởng toàn bộ mô hình sẽ được giữ bởi hỗ trợ dạng cây

Hướng dẫn lắp ráp:

Cần thiết:

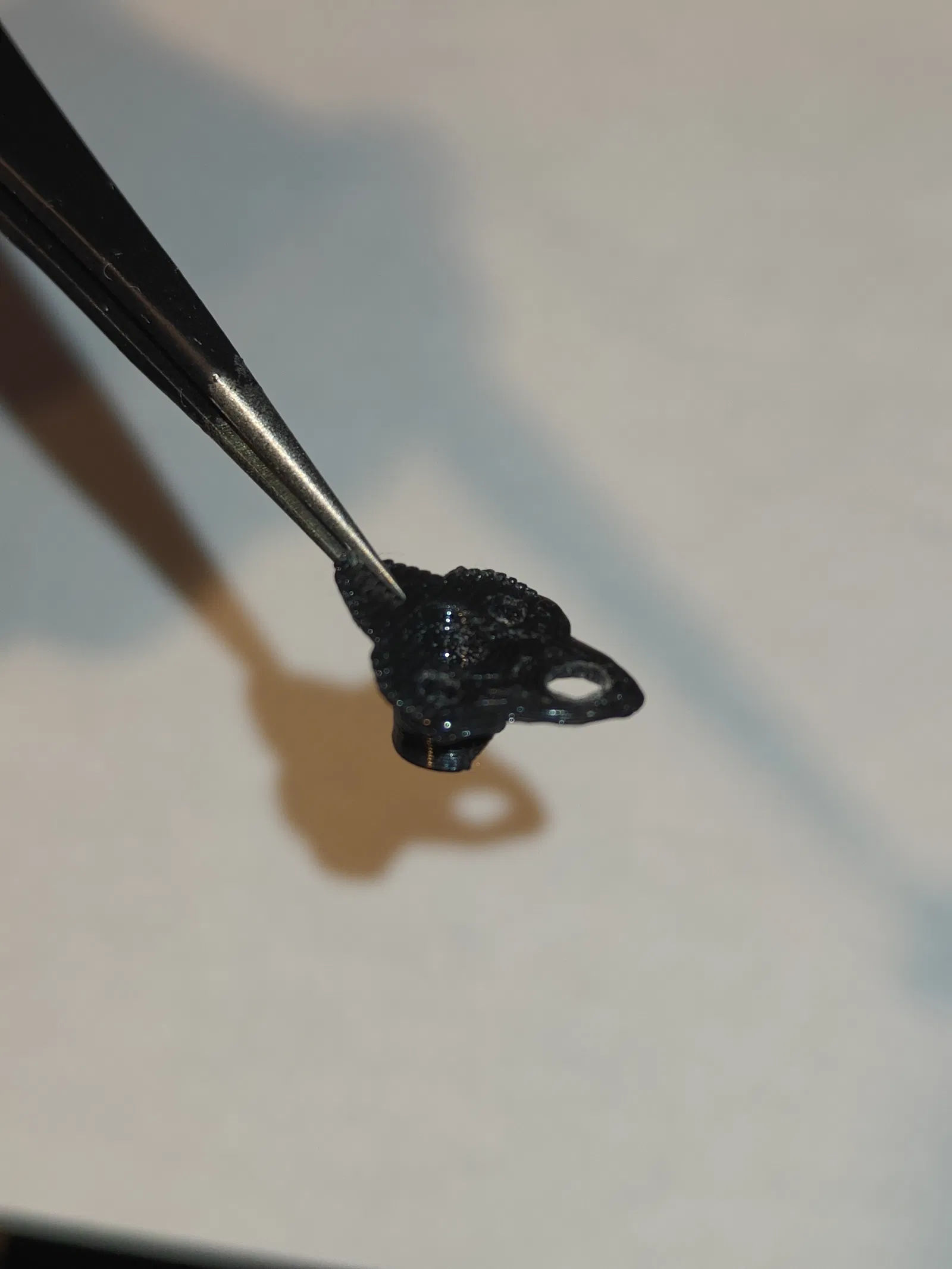

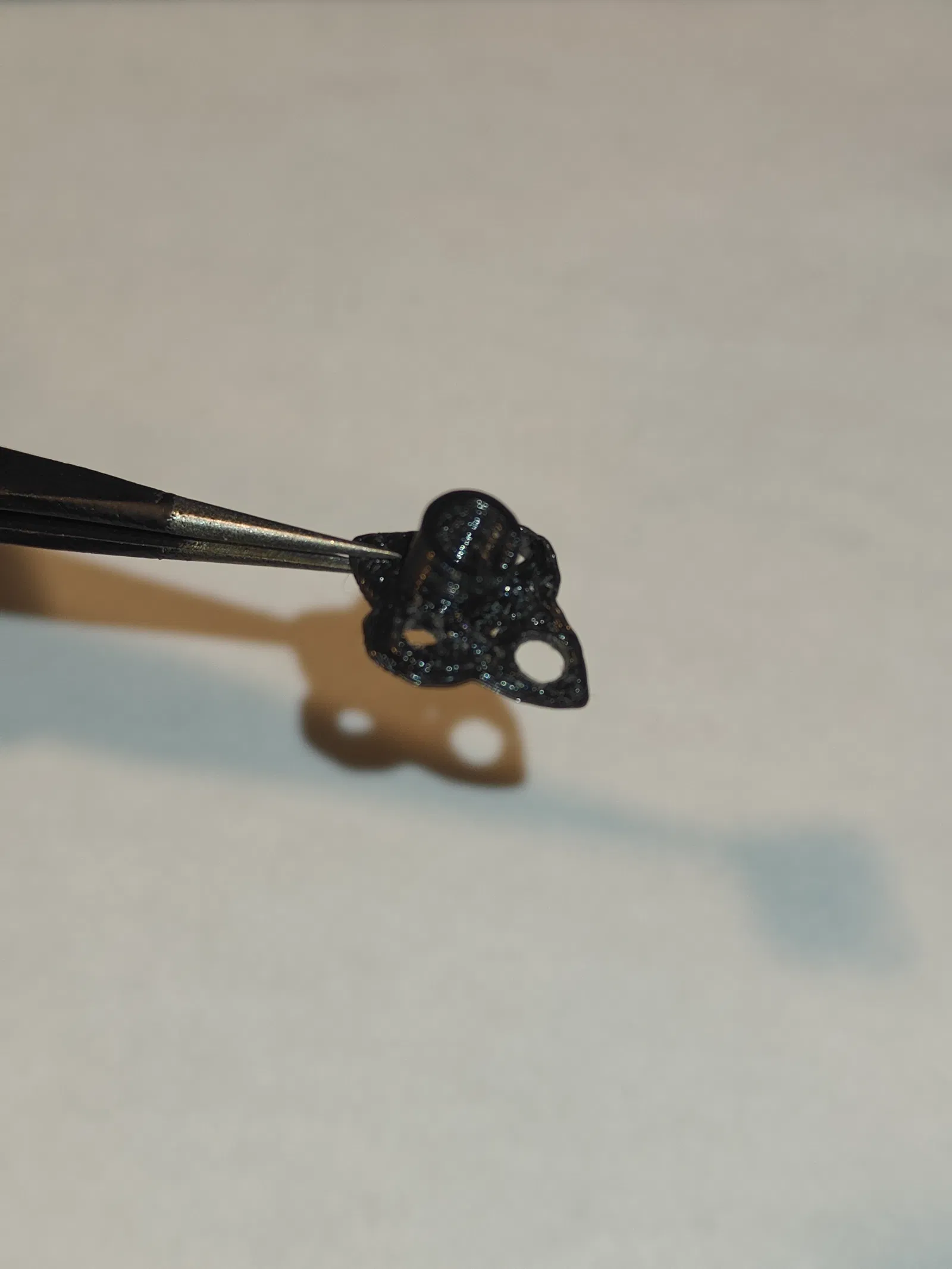

• Bộ phận in 3D "Kampfer_Head_Base"

• Polycap 9; Sẽ có một cái dư ra không được sử dụng bởi bộ kit - Đây sẽ là bộ phận chuyển động

• Một ít thanh nhựa runner rộng 2.5mm, dài khoảng ~5mm - Sẽ được sử dụng cho phần camera của mắt.

  • Tôi đã dùng thanh nhựa màu hồng cho cái này

• Bộ phận đầu B2; Cần sửa đổi để polycap vừa vào bên trong bộ phận đầu hoàn chỉnh

Polycap

Một trong các chốt sẽ cần được cắt phẳng. Hình ảnh bên dưới cho thấy những gì cần loại bỏ, và nó sẽ trông như thế nào sau đó.

Trước:

Sau:

Bộ phận đầu B2

Một ít nhựa bên trong bộ phận đầu B2 cần được loại bỏ. Loại bỏ đủ để cạnh phẳng của polycap 9 vừa dưới bộ phận đầu khi đầu được lắp ráp. Bên dưới là hình ảnh về những gì cần loại bỏ, và nó sẽ trông như thế nào sau đó:

Trước:

Sau:

Camera

Lắp thanh nhựa đã cắt vào polycap. Để lại một chút nhô ra để tạo chiều sâu cho camera. Tôi đã dán một ít băng keo đỏ xung quanh để vừa khít hơn & thẩm mỹ.

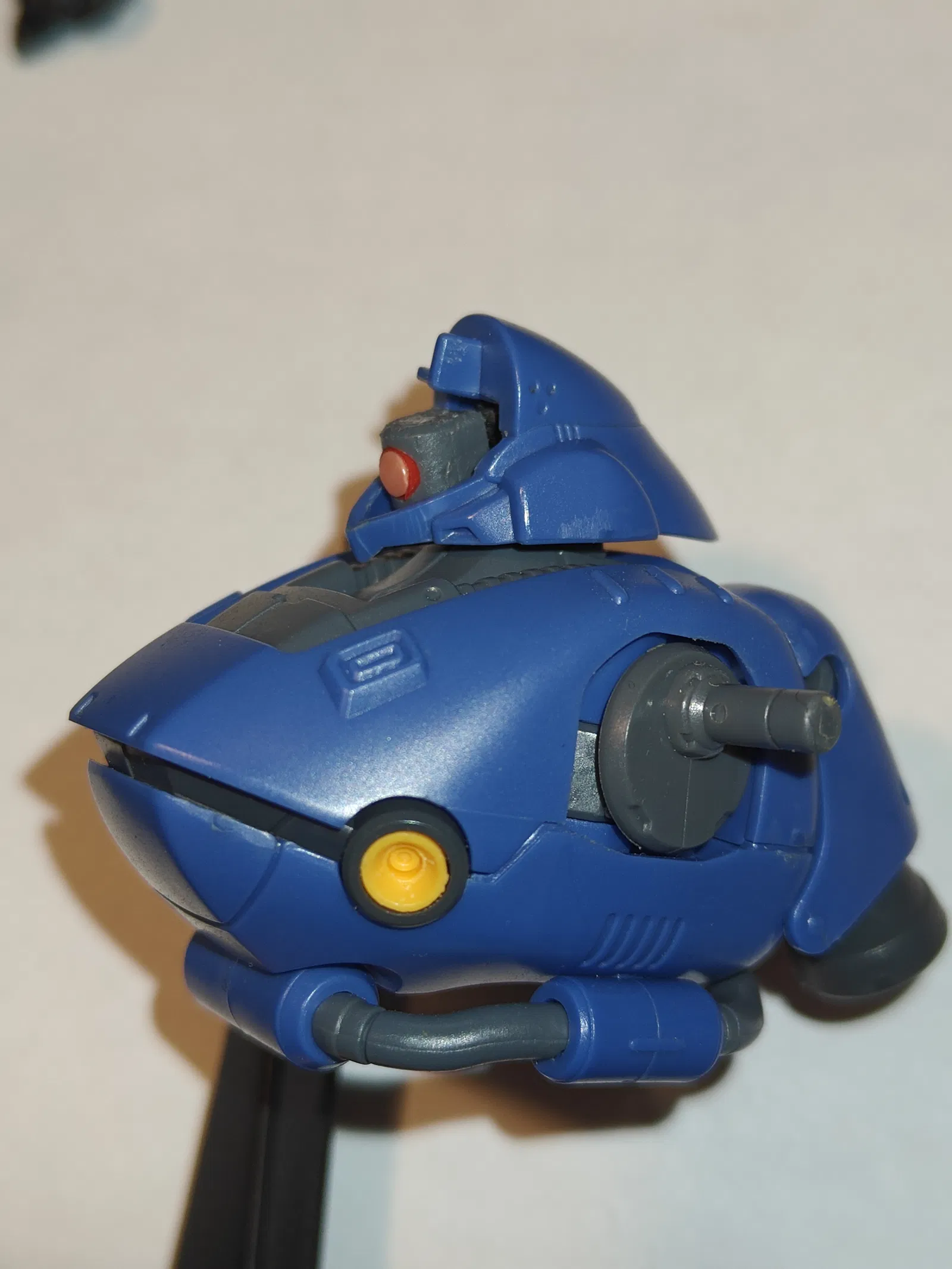

Lắp ráp hoàn chỉnh

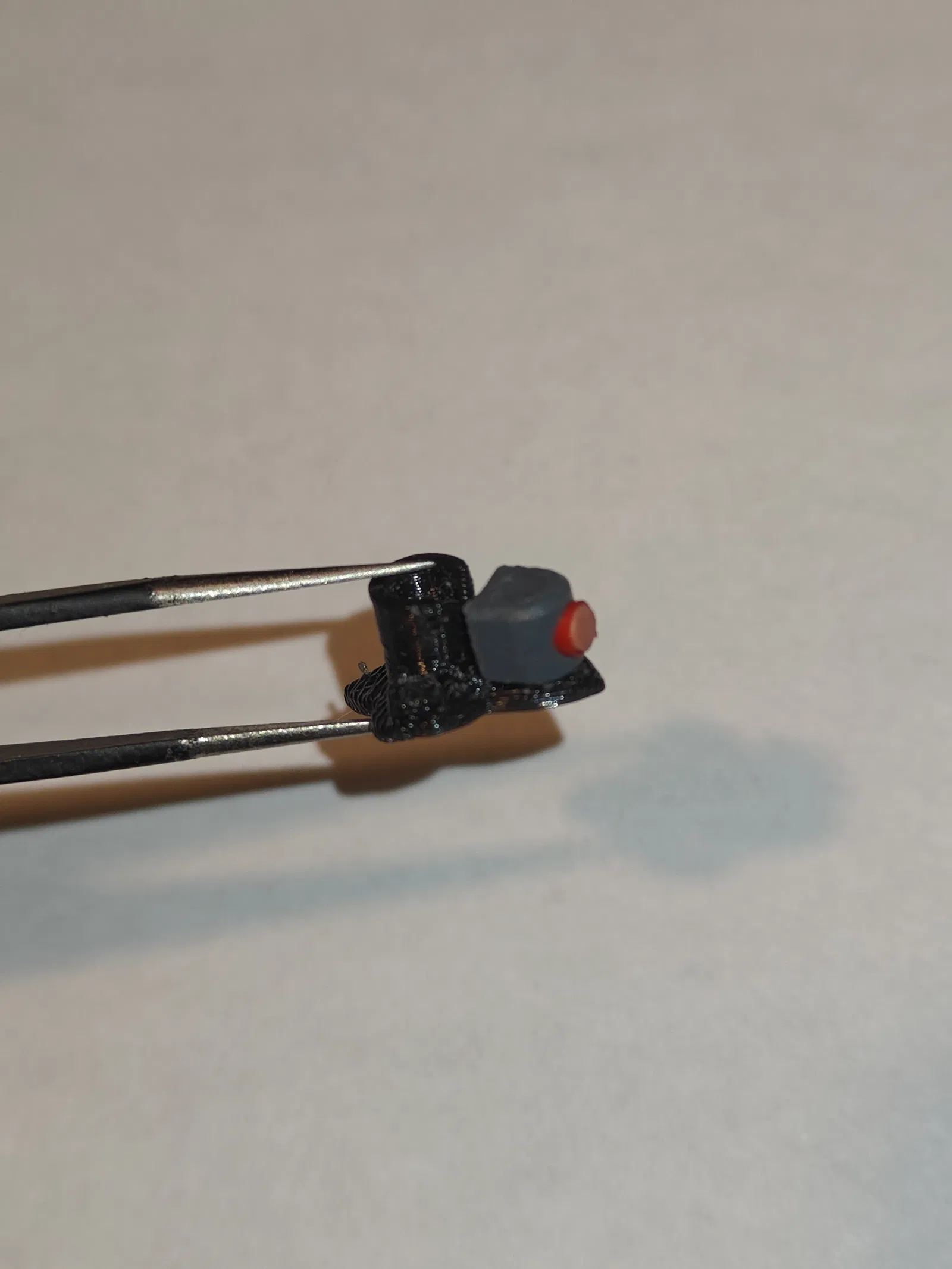

Lắp chốt polycap còn lại vào lỗ phía trước nhất của bộ phận in. Nó sẽ trông như thế này:

Hoàn thành việc lắp ráp theo hướng dẫn của sách hướng dẫn (Bước 6). Bộ phận lắp ráp hoàn chỉnh này sẽ thay thế cho bộ phận A6.

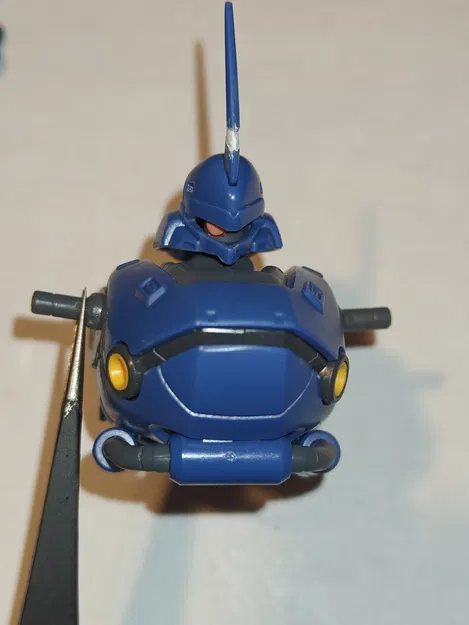

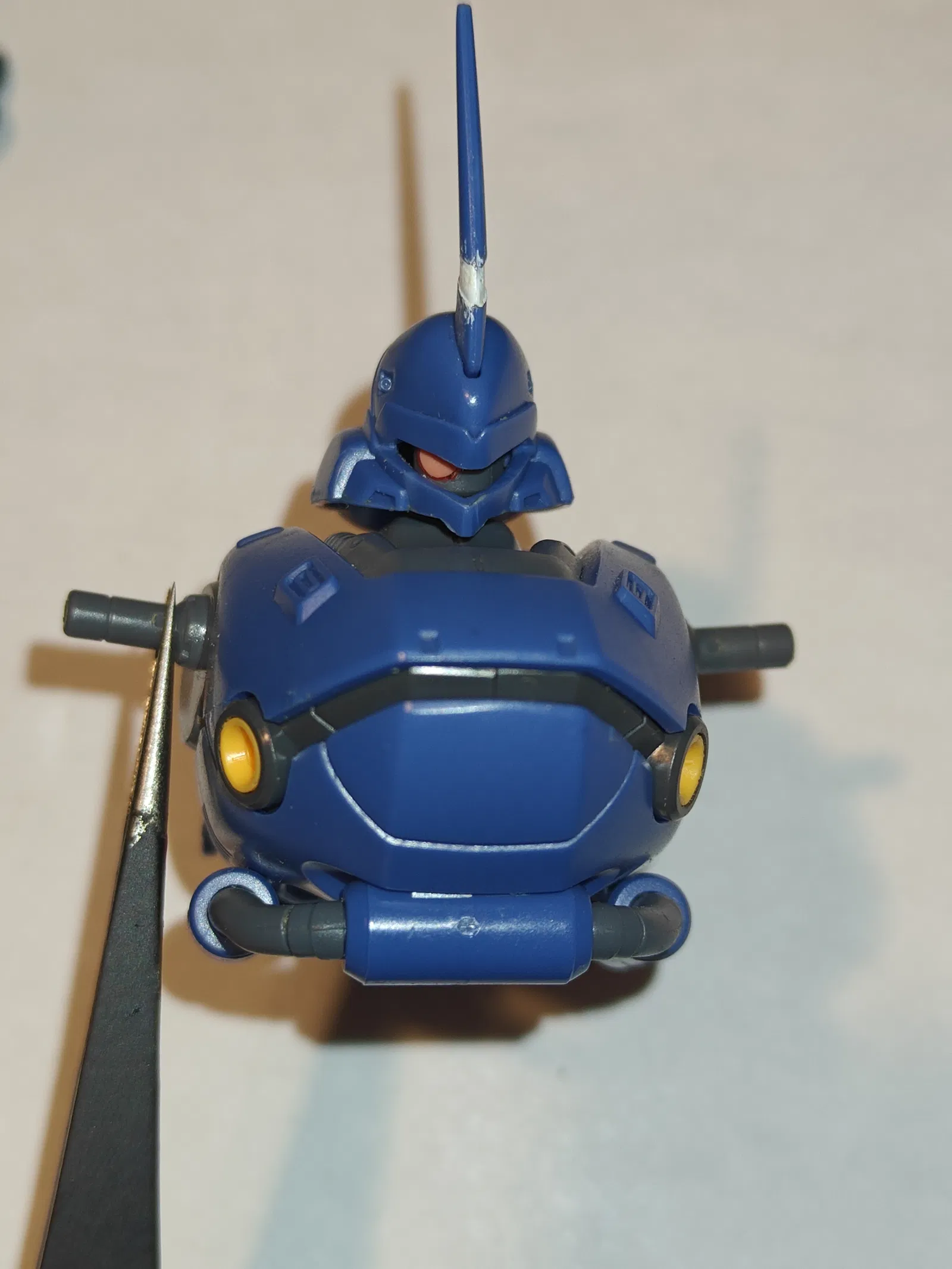

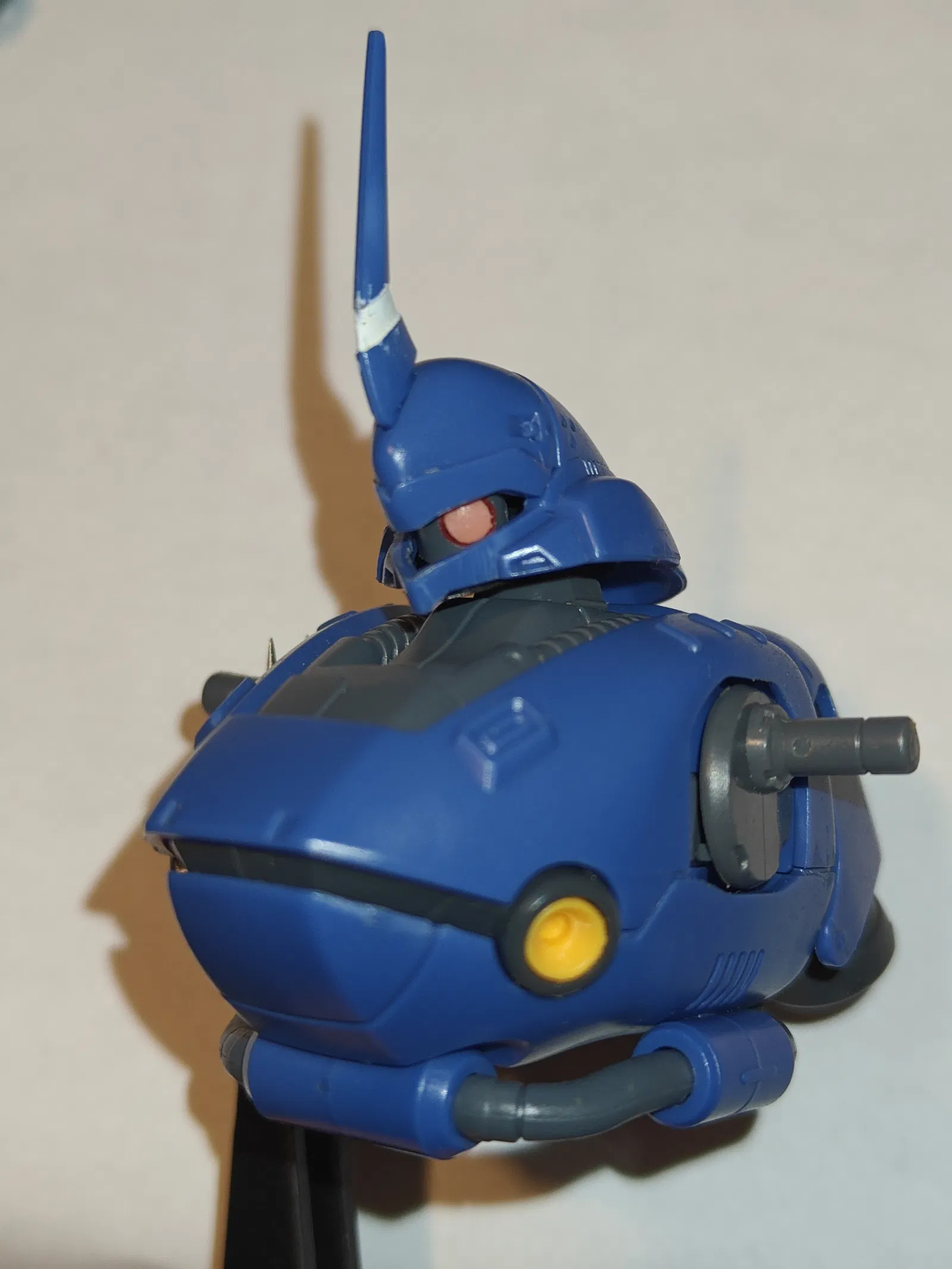

Sau khi hoàn thành, polycap có thể xoay trái & phải để tạo hiệu ứng cho mắt đơn chuyển động.

Lưu ý thêm

Cứ tự nhiên điều chỉnh/remix mô hình này nếu cần thiết, nhưng xin vui lòng ghi nhận công lao phù hợp. Không sử dụng cho mục đích thương mại.
