Bộ gạt bép VCore cho thanh nhôm 3030

Tác giả WiggyWooSaa_207419

Lượt tải
200
Lượt thích
79
Lượt coi
2.477
Bản remix
1

File 8 12 MB

  • Servo_Arm_Option_One_1766155540.stlSTL · 926,8 KB
  • Top_Mount_1766155542.stlSTL · 124,7 KB
  • Shaft_VCoreWiper_Part_One_1766155543.stlSTL · 115,2 KB
  • Shaft_VCoreWiper_Part_Two_1766155544.stlSTL · 104,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

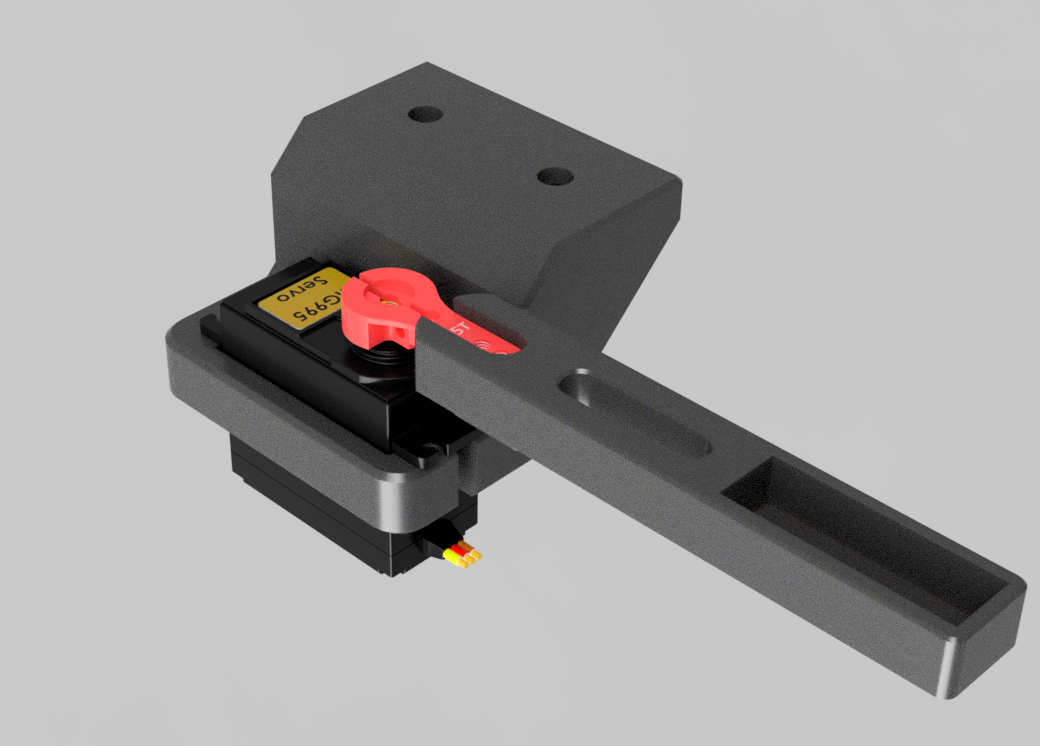

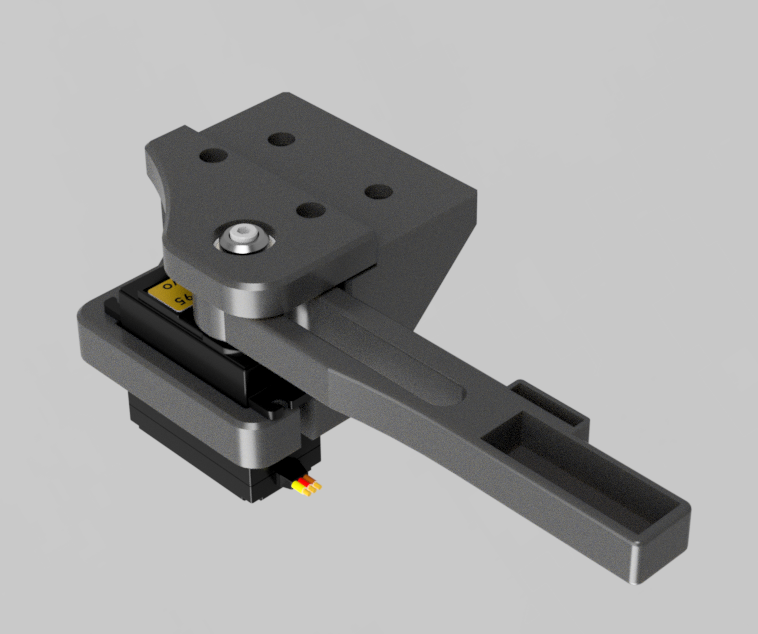

Bộ gạt bép cho VCore hoặc bất kỳ thanh nhôm 3030 nào

Vui lòng tải lên bản in của bạn, rất mong được thấy chúng

BOM:

Lựa chọn một:

1 x Servo MG995
2 x Bạc đạn - 695ZZ
1 x M3 x 20 (hình như vậy)
1 x Bàn chải sắt - https://www.amazon.co.uk/gp/product/B007R2H6UQ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
2 x Ren cấy đồng

Lựa chọn hai:

1 x Bàn chải sắt - https://www.amazon.co.uk/gp/product/B007R2H6UQ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
1 x Servo mô-men xoắn cao - https://www.amazon.co.uk/gp/product/B089W33YTN/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Đối với cấu hình của bạn, hãy điều chỉnh các góc và tọa độ

Cấu hình Klipper:

[servo servo_wiper]
pin: PG11

  Chân đầu ra PWM điều khiển servo. Tham số này phải

  được cung cấp.

maximum_servo_angle: 180

  Góc tối đa (tính bằng độ) mà servo này có thể được đặt.

  Mặc định là 180 độ.

minimum_pulse_width: 0.0005

  Thời gian độ rộng xung tối thiểu (tính bằng giây). Điều này phải tương ứng

  với góc 0 độ. Mặc định là 0.001 giây.

maximum_pulse_width: 0.0025

  Thời gian độ rộng xung tối đa (tính bằng giây). Điều này phải tương ứng

  với góc maximum_servo_angle. Mặc định là 0.002 giây.

initial_angle: 145

  Góc ban đầu (tính bằng độ) để đặt servo. Mặc định là không gửi tín hiệu khi khởi động.

#initial_pulse_width: 0.0025

  Thời gian độ rộng xung ban đầu (tính bằng giây) để đặt servo. (Chỉ hợp lệ nếu initial_angle không được đặt.) Mặc định là không gửi tín hiệu khi khởi động.

[gcode_macro NOZZLE_CLEAN]
gcode:
    SAVE_GCODE_STATE NAME=nozzle_clean_state
    M118 Bắt đầu gạt bép
    {% if printer.toolhead.position.z|int < 10 %}
         G90
         G0 Z10 F6000
    {% endif %}
    M118 Triển khai Servo
    SET_SERVO SERVO=servo_wiper ANGLE=50
    G90
    G1 X275 Y260 F10000
    G1 X275 Y290 F10000
    M118 Bắt đầu gạt
    G1 y260 F12000
    G1 y300 F12000
    G1 y260 F12000
    G1 y300 F12000
    G1 y300 F12000
    G1 y260 F12000
    G1 y300 F12000
    G1 x274 y300 F12000
    G1 y260 F12000
    G1 y300 F12000
    G1 y260 F12000
    G1 y300 F12000
    G1 y300 F12000
    G1 y260 F12000
    G1 y300 F12000
    G1 y260 F12000
    M118 Gạt xong
    G90
    G1 X275 Y150 F12000
    G1 Y150 F12000
    M118 Rút gạt
    SET_SERVO SERVO=servo_wiper ANGLE=145
    M118 Hoàn thành gạt bép
    G92 E0
    RESTORE_GCODE_STATE NAME=nozzle_clean_state

[delayed_gcode wiper]
initial_duration: 1
gcode:
    SET_SERVO SERVO=servo_wiper ANGLE=145
