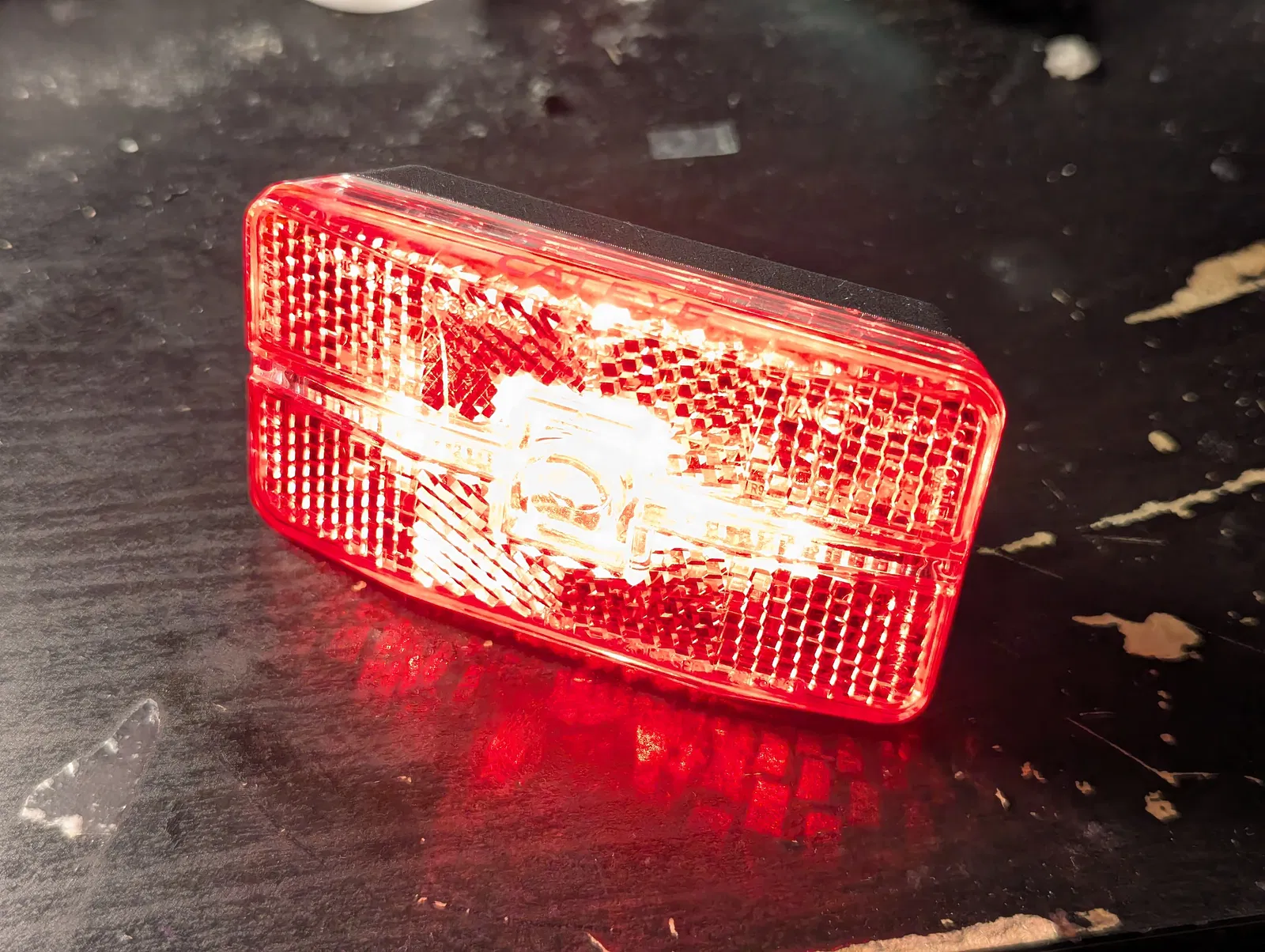

Vỏ Thay Thế Cho Đèn Cateye Reflex Auto

Cập nhật 2025-01-24: Đã sửa một sketch bị tách rời trong file FCStd.

Cái pát gắn đèn Cateye Reflex Auto của tui bị gãy mà kiếm cái thay khó quá.

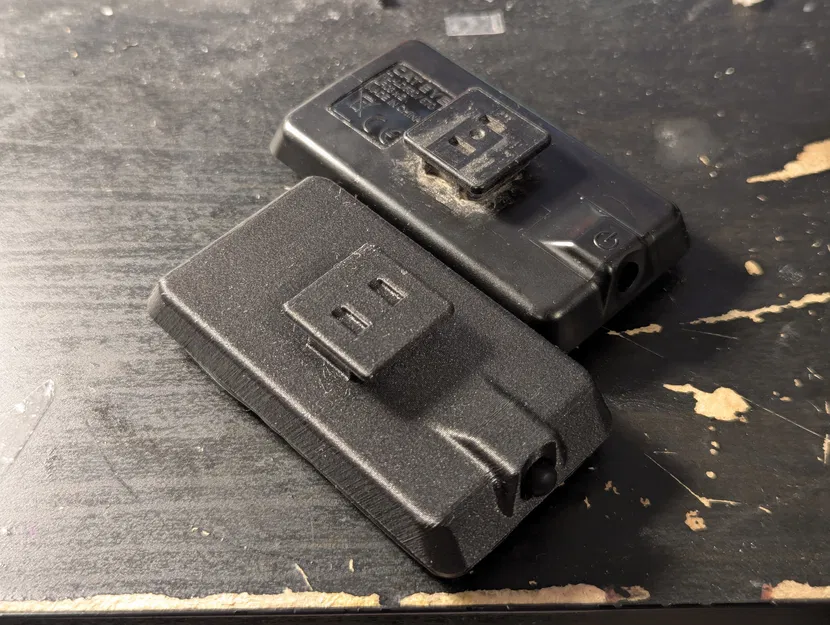

Vì vậy tui quyết định tự vẽ và in cái vỏ đèn thay thế.

Đó là một sai lầm.

Đây là một mẫu in rất thử thách, nó bắt người in phải chịu đựng mấy cái góc nghiêng 60 độ, dung sai sít sao, chi tiết phức tạp và độ bám dính mặt bàn bấp bênh. Bạn cũng cần phải in bằng vật liệu chắc chắn, dẻo dai và đủ đàn hồi để mấy cái pát hoạt động được. PETG là vật liệu tốt cho việc này, NẾU bạn có thể làm cho mấy cái góc nghiêng ổn.

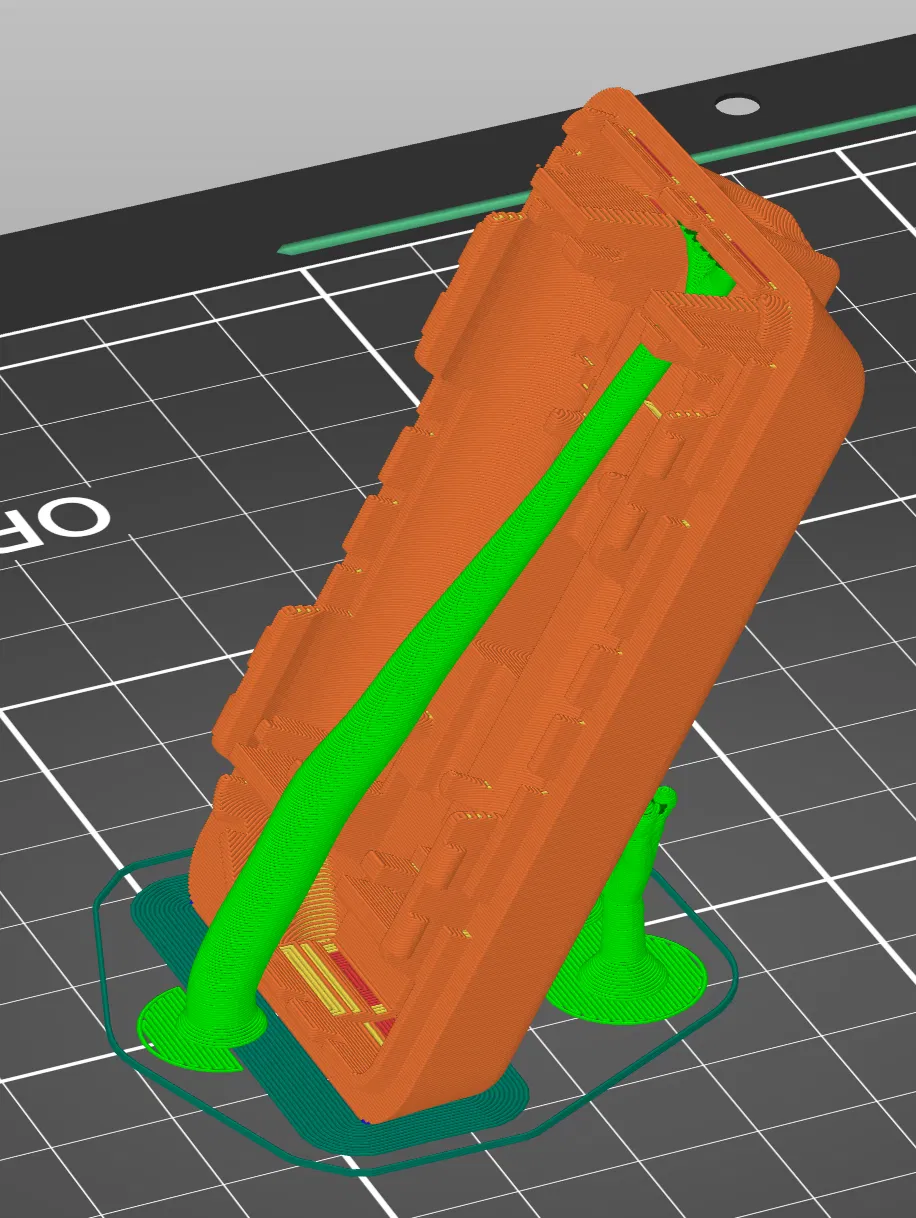

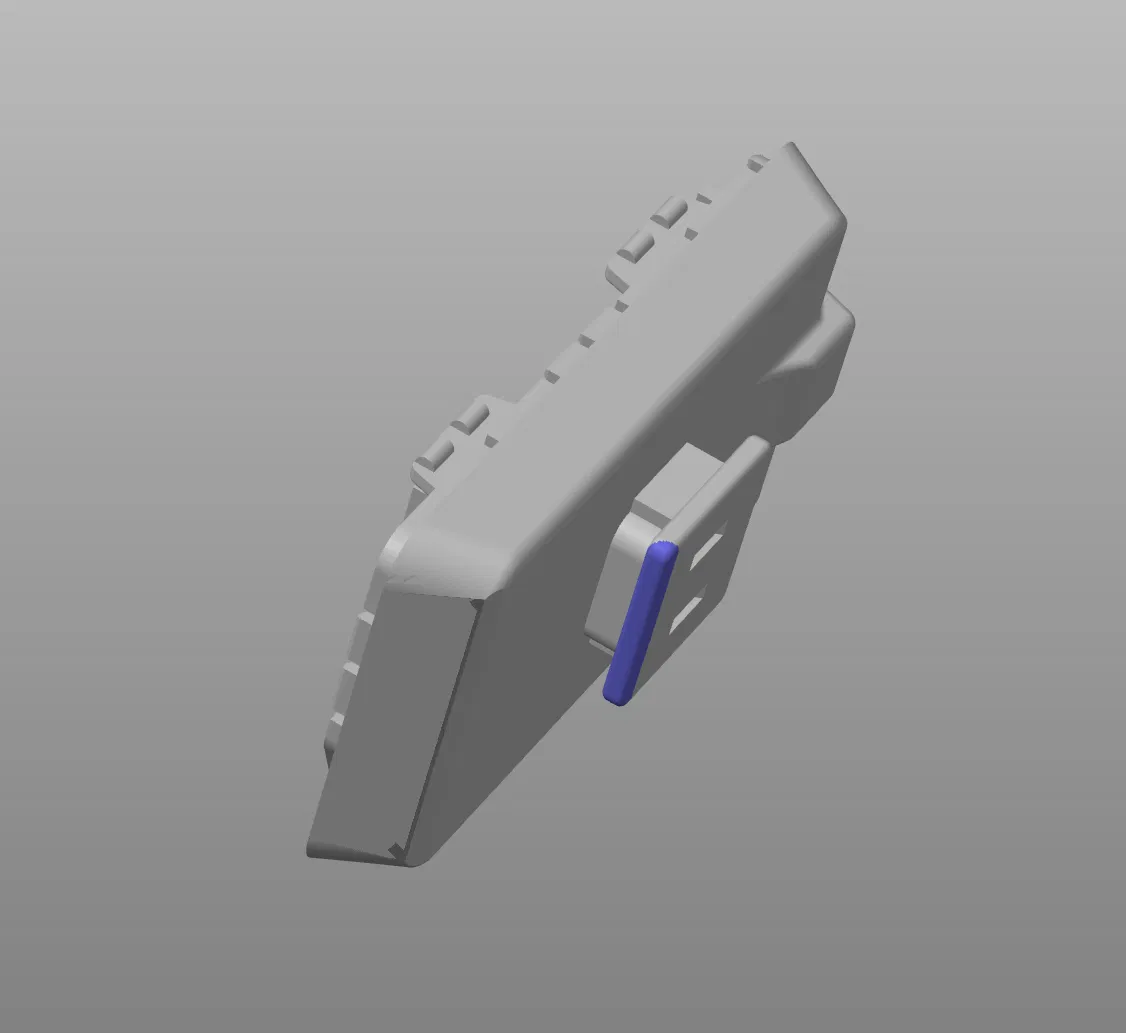

In theo hướng được mô tả. Nếu bạn tự tin vào máy in của mình thì chỉ cần support ở những khu vực được chỉ.

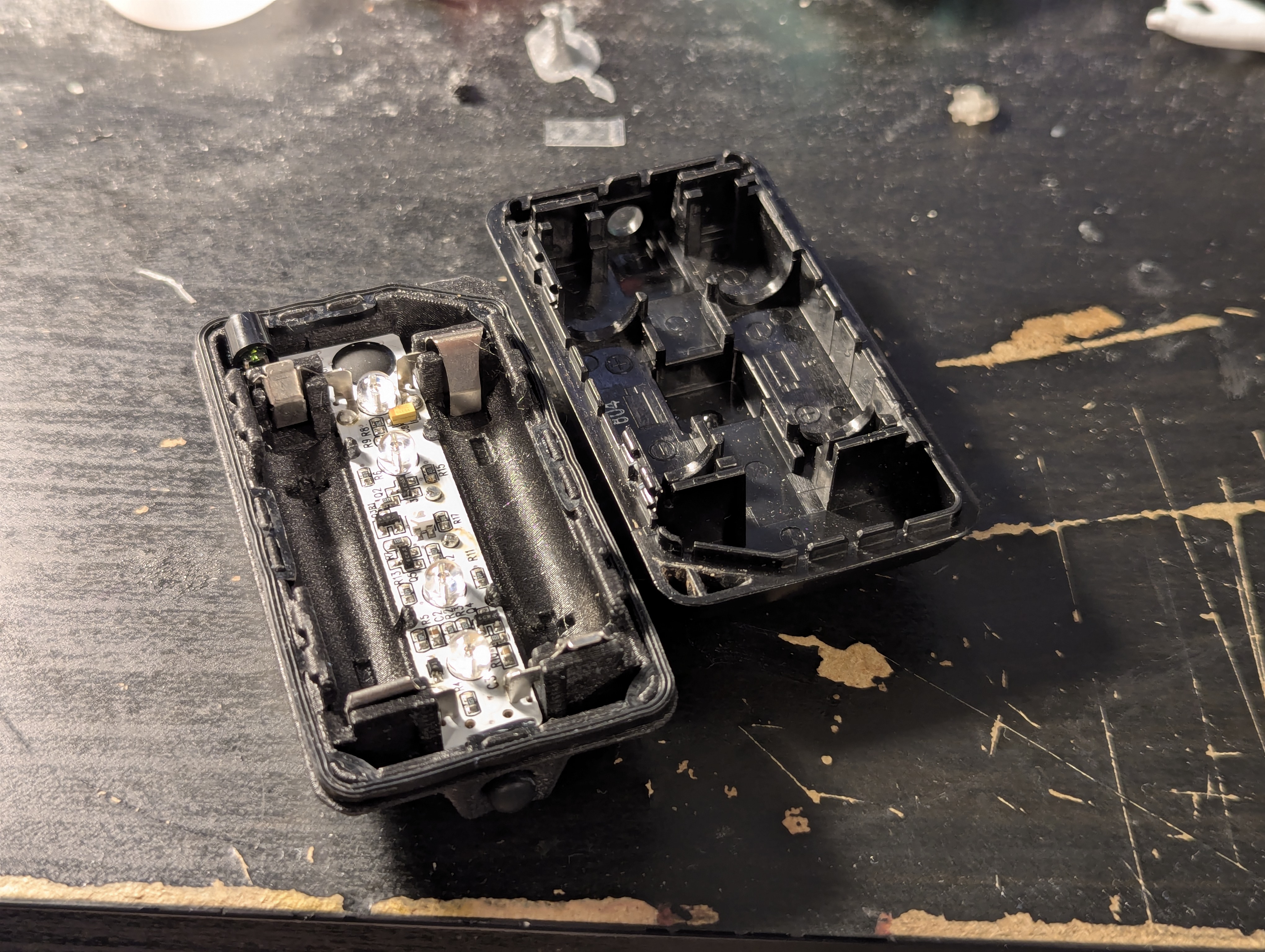

Chúc bạn may mắn lấy được mạch PCB, pin và nút bấm ra khỏi vỏ zin mà không làm hư hay mất đồ nha. Cái nút bấm có một bộ phận nhỏ xíu, chỉ chờ ngày bay về miền cực lạc thôi.

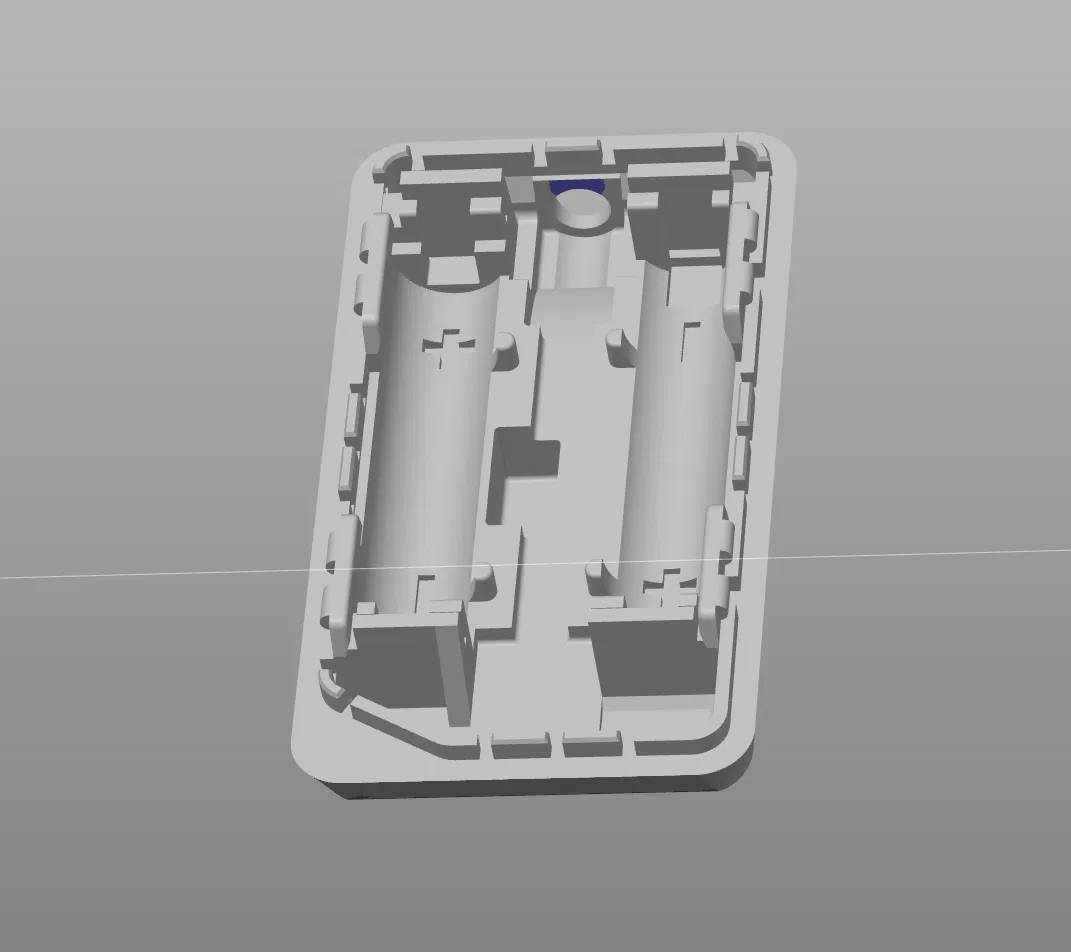

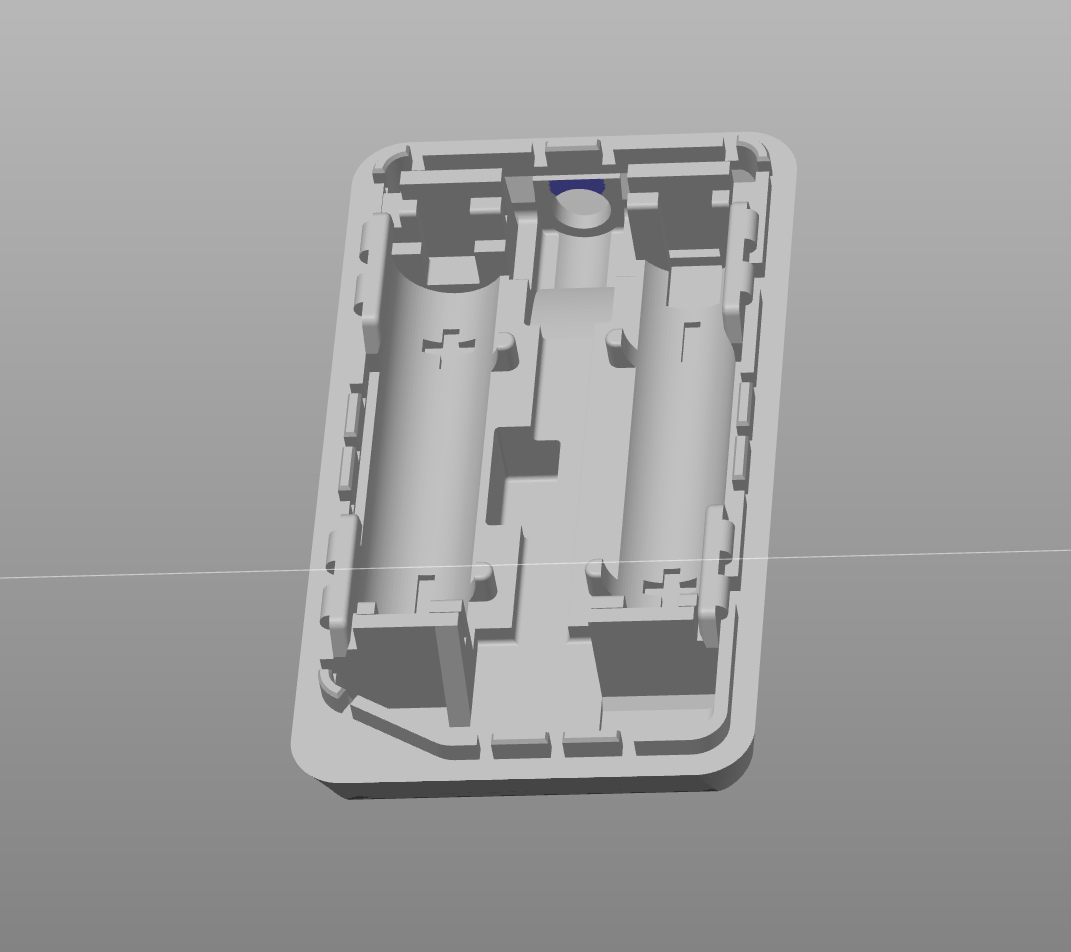

Nếu muốn chỉnh lại dung sai, tui đã cung cấp file FreeCAD rồi. Bạn cần FreeCAD 1.0 RC1 trở lên mới mở được file, chúc bạn may mắn.
