Mod dây xích Z cho V-Core4 - Mọi kích cỡ

Mod này đã được thử nghiệm trên VCore 4 500 Hybrid và cũng nên hoạt động trên các bản 400 và 300, vì nó không phụ thuộc vào chiều cao. Khả năng tương thích IDEX chưa được kiểm tra, vì vậy hãy cẩn thận nếu bạn đang sử dụng cấu hình IDEX.

Danh sách vật liệu (BOM)

• 2 × 3030 M6 T-nut

• 2 × M6 × 12 mm vít

• 1 × 15 × 10 dây xích cáp (Của tôi lấy từ bộ phận còn dư của bản build Voron 2.4)

• 2 × M3 × 10 vít đầu bằng

• 2 × đai ốc vuông M3 DIN562

• 2 × M3 × 10 SHCS

• Tùy chọn: 2 × đầu nối WAGO 3 chiều cho dây quạt giường

Hướng dẫn lắp đặt

1. Ngắt nguồn và rút tất cả dây điện khỏi hộp điện. Rút dây ra khỏi lỗ thông hiện có.

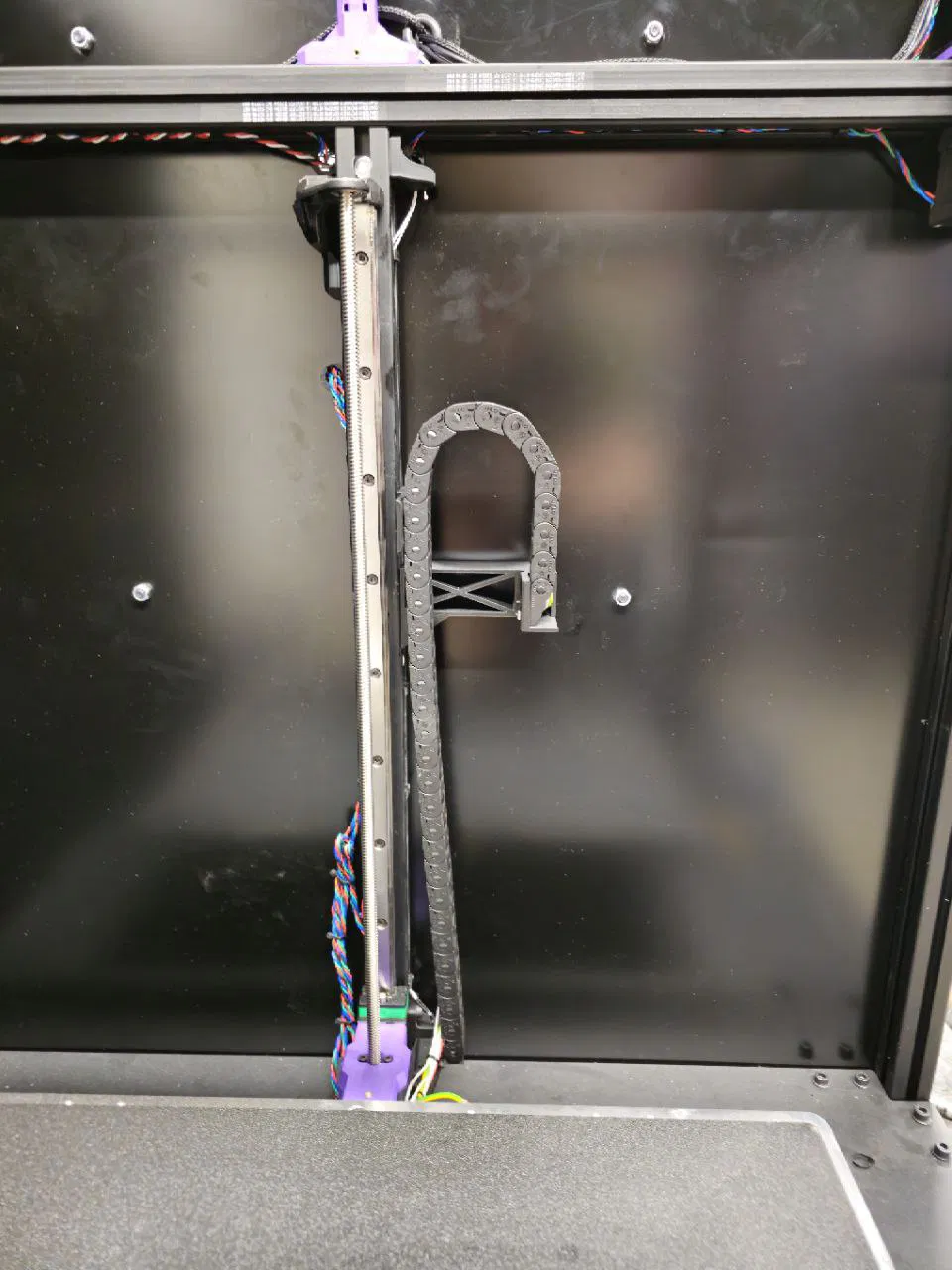

2. Gắn dây xích cáp vào giá đỡ cánh phía sau, cẩn thận không làm căng hoặc gãy hai chốt.

3. Lắp đầu đối diện của dây xích bằng hai đai ốc vuông M3 và vít đầu bằng M3.

4. Lắp giá đỡ cánh phía sau vào khung.

5. Lắp giá đỡ khe phía sau và căn chỉnh nó với lỗ thông ban đầu.

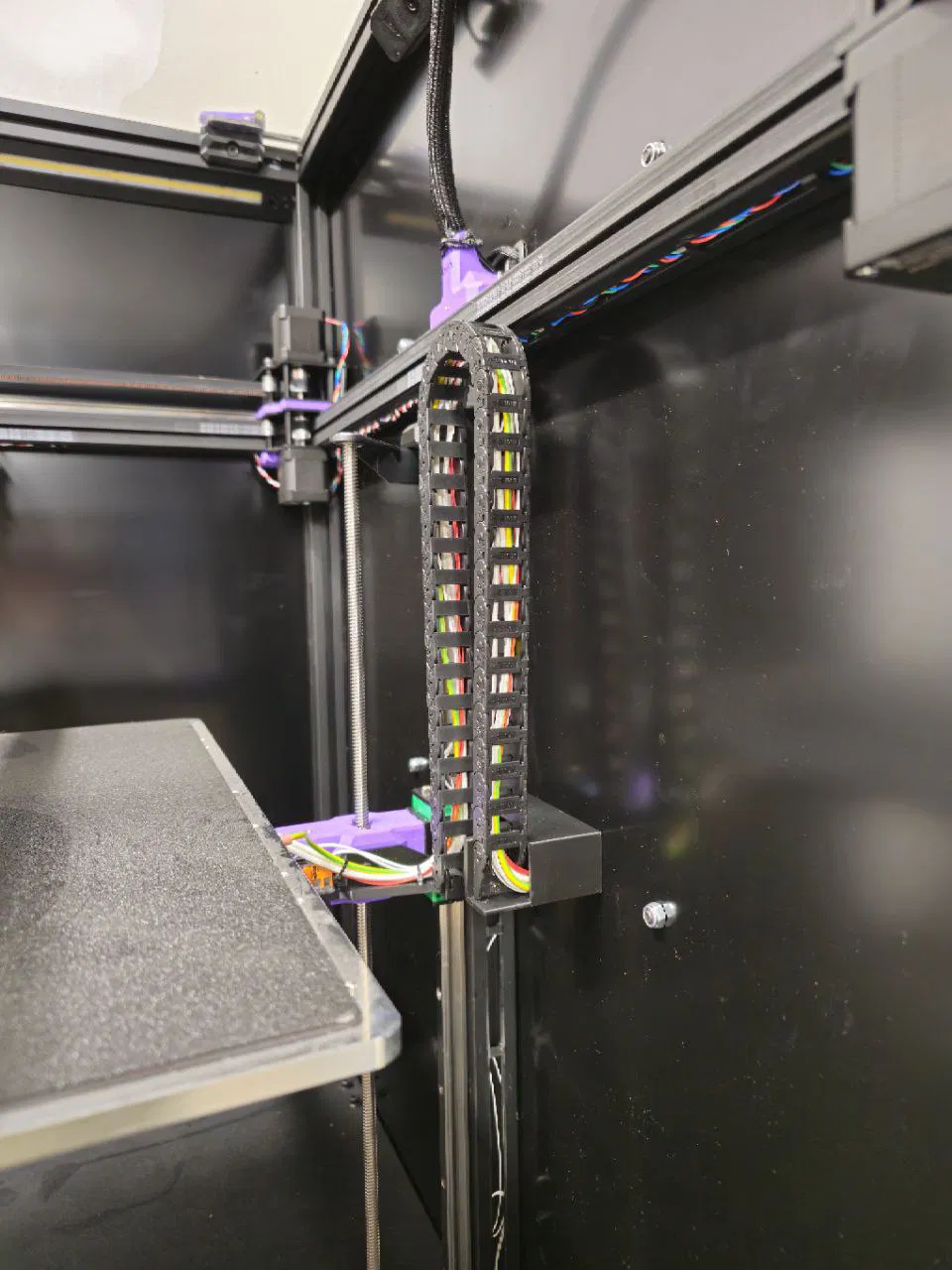

6. Luồn tất cả dây điện qua dây xích cáp.

   • Dây cảm biến nhiệt sẽ cần được nối dài.

   • Dây nối đất nên được rút ngắn, nếu không bạn sẽ có khoảng 50 cm dây cáp thừa.

7. Home tất cả các trục, thực hiện Z-tilt và kiểm tra cẩn thận xem chiều dài dây xích có đúng không và nó di chuyển tự do không bị kẹt.

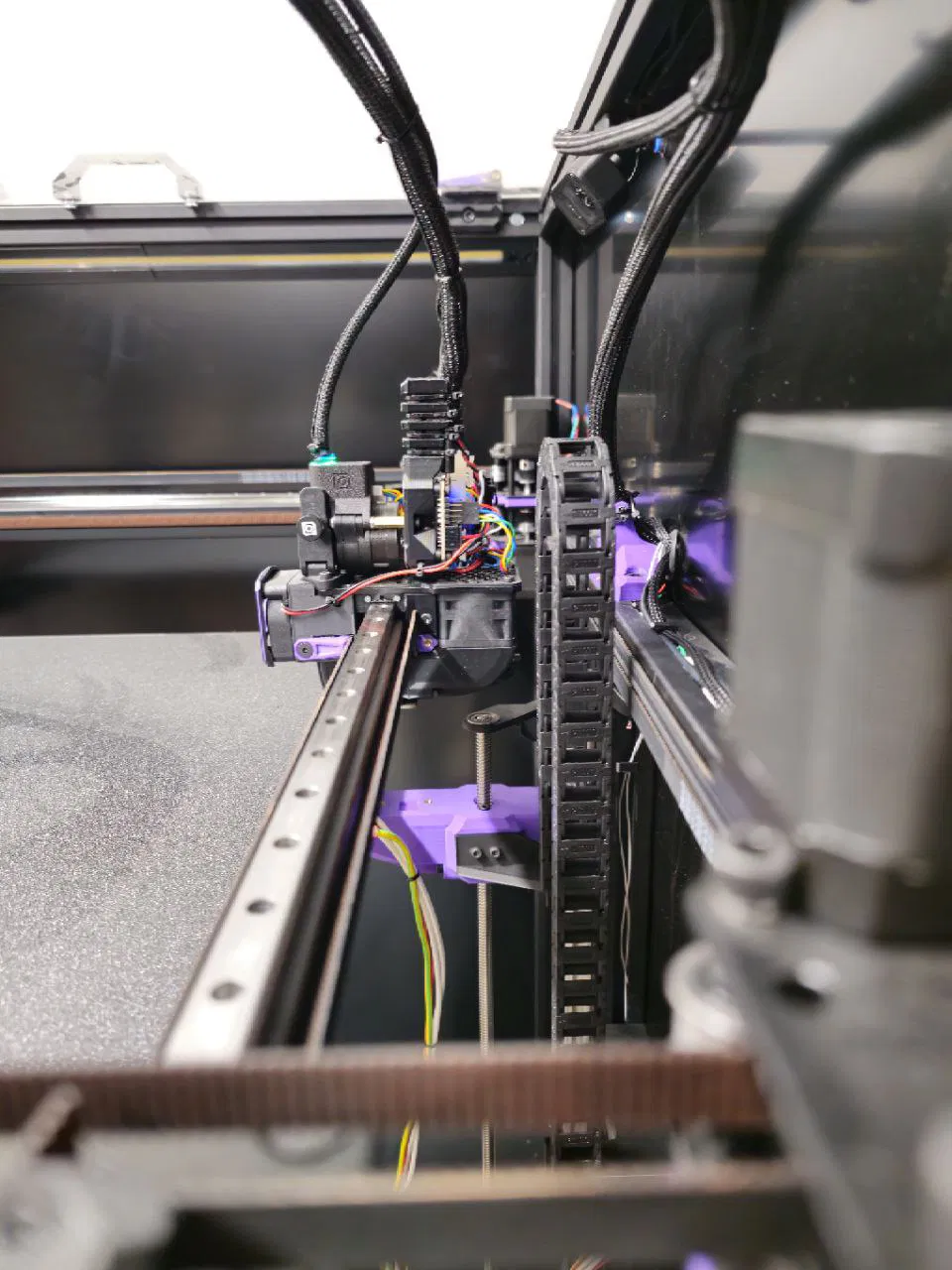

8. Tắt nguồn máy in và lắp bộ phận dẫn hướng khe phía sau.

   • Điều này ngăn dây xích chạy trên thanh dẫn hướng khi Z < ~300.

   • Khe hở chật, vì vậy hãy kiểm tra kỹ xem có gì chạm vào bộ dẫn hướng trong toàn bộ phạm vi Z không.

Cài đặt in

Sử dụng cài đặt PIF / Voron thông thường (https://docs.vorondesign.com/sourcing.html#print-settings)

• Chiều cao lớp: 0.2mm

• Chiều rộng đùn: 0.4mm, bắt buộc

• Tỷ lệ vật liệu đầy: 40%

• Loại vật liệu đầy: lưới, gyroid, tổ ong, tam giác hoặc hình khối

• Số lớp tường: 4

• Các lớp trên/dưới đặc: 5
