Kẹp Gắn Tường Honeycomb Lên Kệ Dây Thép

Chào các bạn mê làm đồ! Dạo này tui nhìn mấy cái kệ dây thép (kiểu mấy cái kệ phổ biến mà ai cũng có á?) của mình rồi nghĩ bụng: "Chắc phải có cách nào xài mấy cái khoảng trống đó ngon hơn chứ!". Hai bên hông kệ cứ... trơn tuồn tuột hà. Tui muốn gắn thêm mấy cái chỗ để đồ nghề hay linh kiện gì đó cho tiện, mà sao bằng cái hệ Honeycomb Storage Wall (HSW) của RostaP được đúng hông? Vấn đề là làm sao gắn vô cho nó gọn gàng, không làm hư kệ mà lại dễ nữa.

Giải pháp thiết kế:

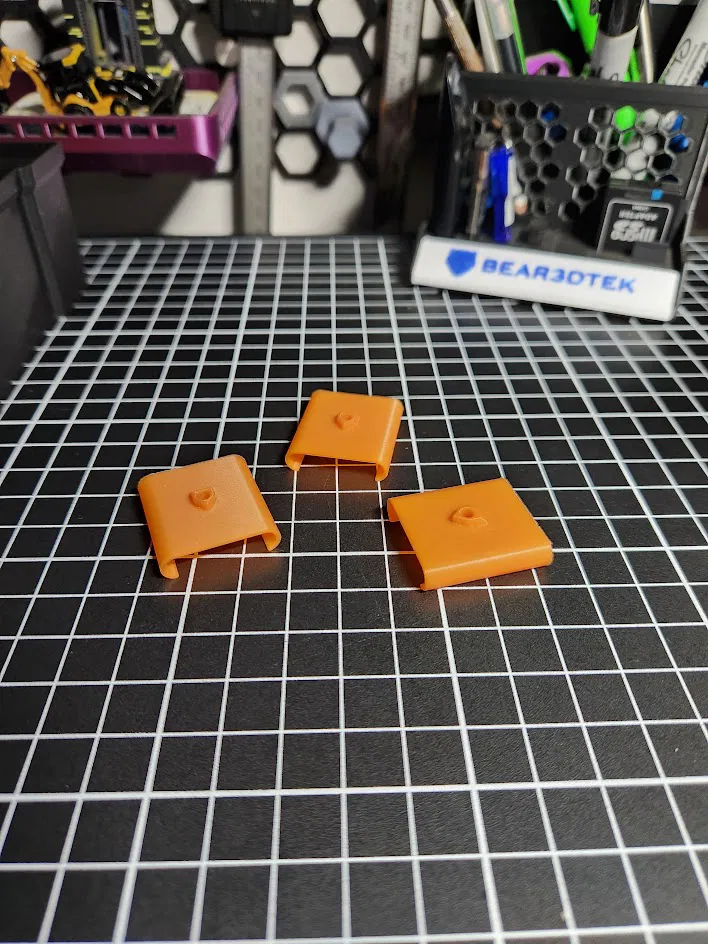

Cái tui nghĩ ra là cái pát kẹp đơn giản, bấm vô là dính này! Tui đặt tên cho nó là HSW Wire Shelf Clip! Cái kệ của tui có cái thanh đỡ dọc cao khoảng 23mm, và mấy cái kẹp này được thiết kế để bấm vô cái thanh đó là dính liền, cho bạn một điểm gắn HSW chắc chắn ngay lập tức.

Tui chia sẻ luôn mấy cái kẹp với mấy cái module HSW một hàng (có các loại lỗ 5x1, 4x1, 3x1, và 2x1) để anh em có thể sắp xếp đồ đạc liền luôn. Tui dùng loại 5x1 để in hầu hết mấy cái module rồi còn mấy chỗ trống thì dùng mấy cái nhỏ hơn để vừa.

Tui làm hai loại pát để gắn HSW vô kẹp:

• Pát Đơn Giản (Bracket-M3-Nut.stl): Loại này cần cả ốc M3 và đai ốc M3.
• Pát Tự Taro (Bracket-M3-ScrewOuterSide.stl): Cái này là tui khoái nhất nè! Chỉ cần ốc M3 thôi; cái lỗ được làm cỡ để ốc có thể tự tạo ren (cắt ren) trong nhựa luôn. Nhanh và dễ hơn nhiều!

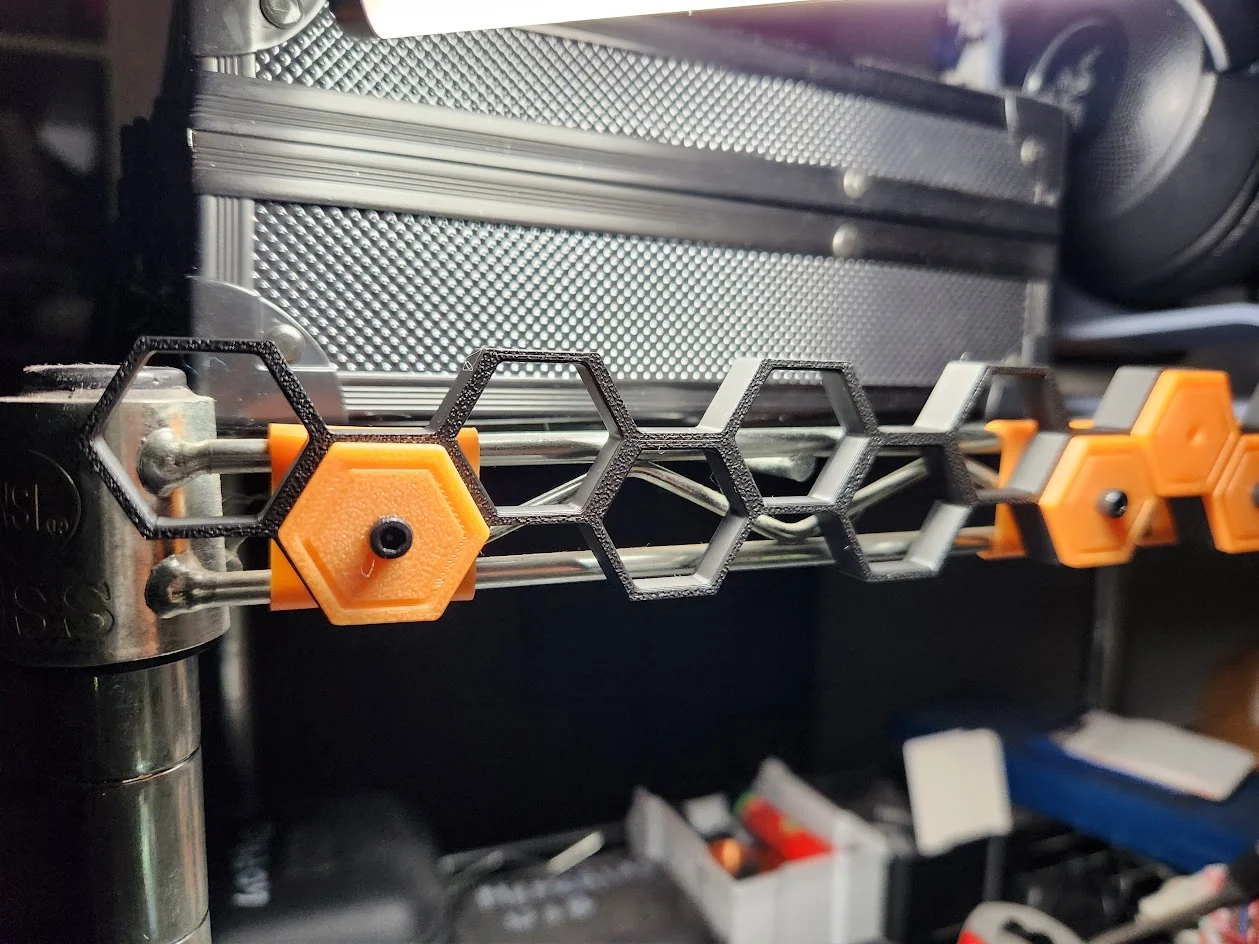

Thiết kế này cho phép bạn tận dụng mấy cái cạnh của kệ dây thép phổ thông, biến không gian chết thành khu vực để đồ nghề tùy chỉnh, gọn gàng. Thực tế ghê! :D

Thông tin in:

• Chất liệu: PLA (Dùng PETG cũng tốt để bền hơn!)
• Chiều cao lớp: 0.2mm
• Độ dày ruột: 20% trở lên (Tui dùng 20% cubic)
• Support: Không cần support! Tui thiết kế mấy cái kẹp này để in dễ dàng luôn.
• Lưu ý thêm: Đảm bảo thanh đỡ dọc của kệ dây thép nhà bạn cao gần 23mm để gắn cho vừa khít nha. Mấy cái kẹp này chỉ cần trượt vô khung kim loại thôi. Sau khi gắn kẹp xong, bạn gắn module HSW bằng loại pát M3 bạn chọn. Tận hưởng không gian lưu trữ thêm nha!
