Space Invaders – Nghệ Thuật Pixel Mô-đun

Không cần hỗ trợ.

Không cần AMS/MMU — mỗi bộ phận được in riêng lẻ, giúp dự án này dễ dàng tiếp cận với mọi người.

Câu chuyện:

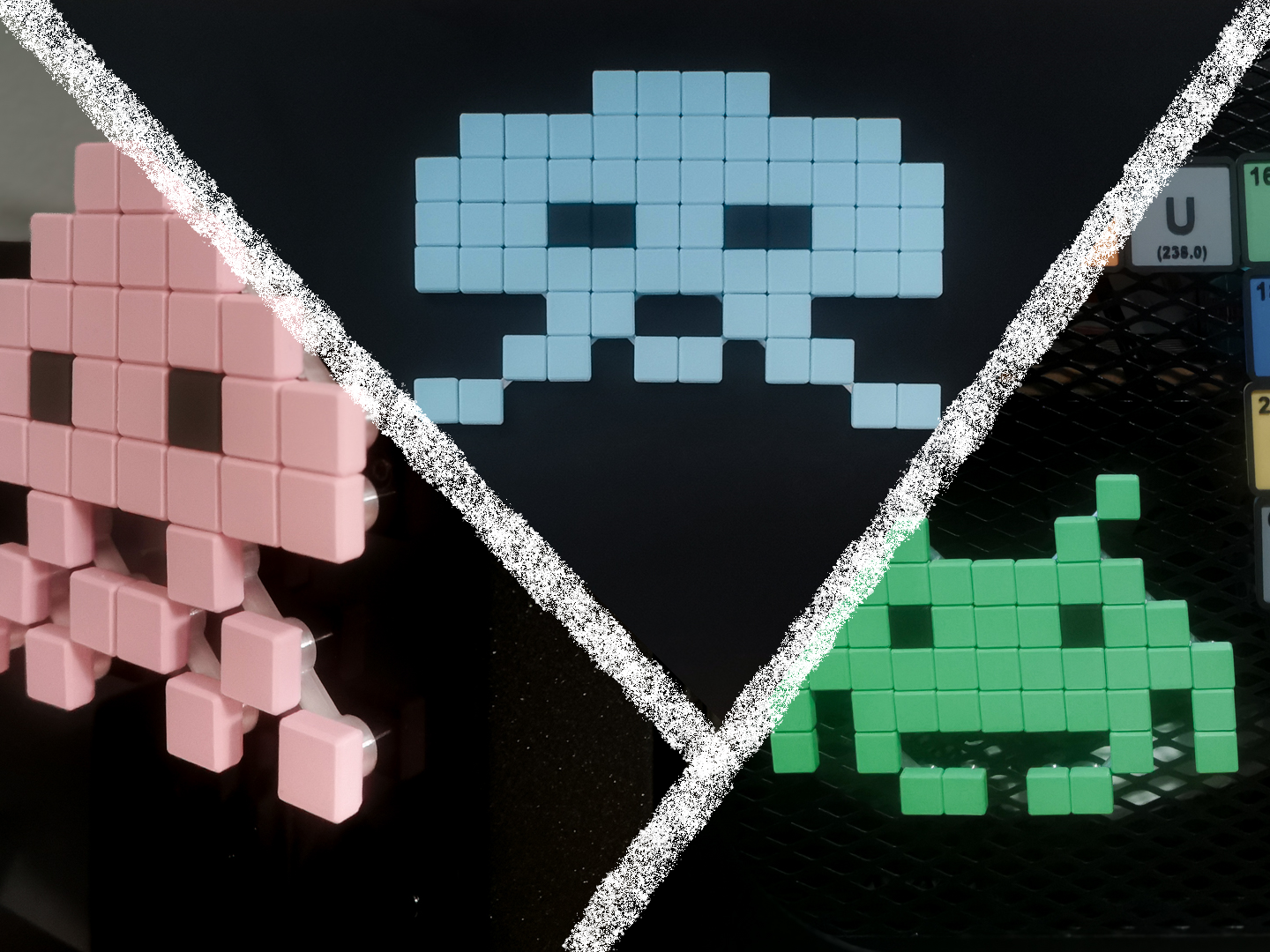

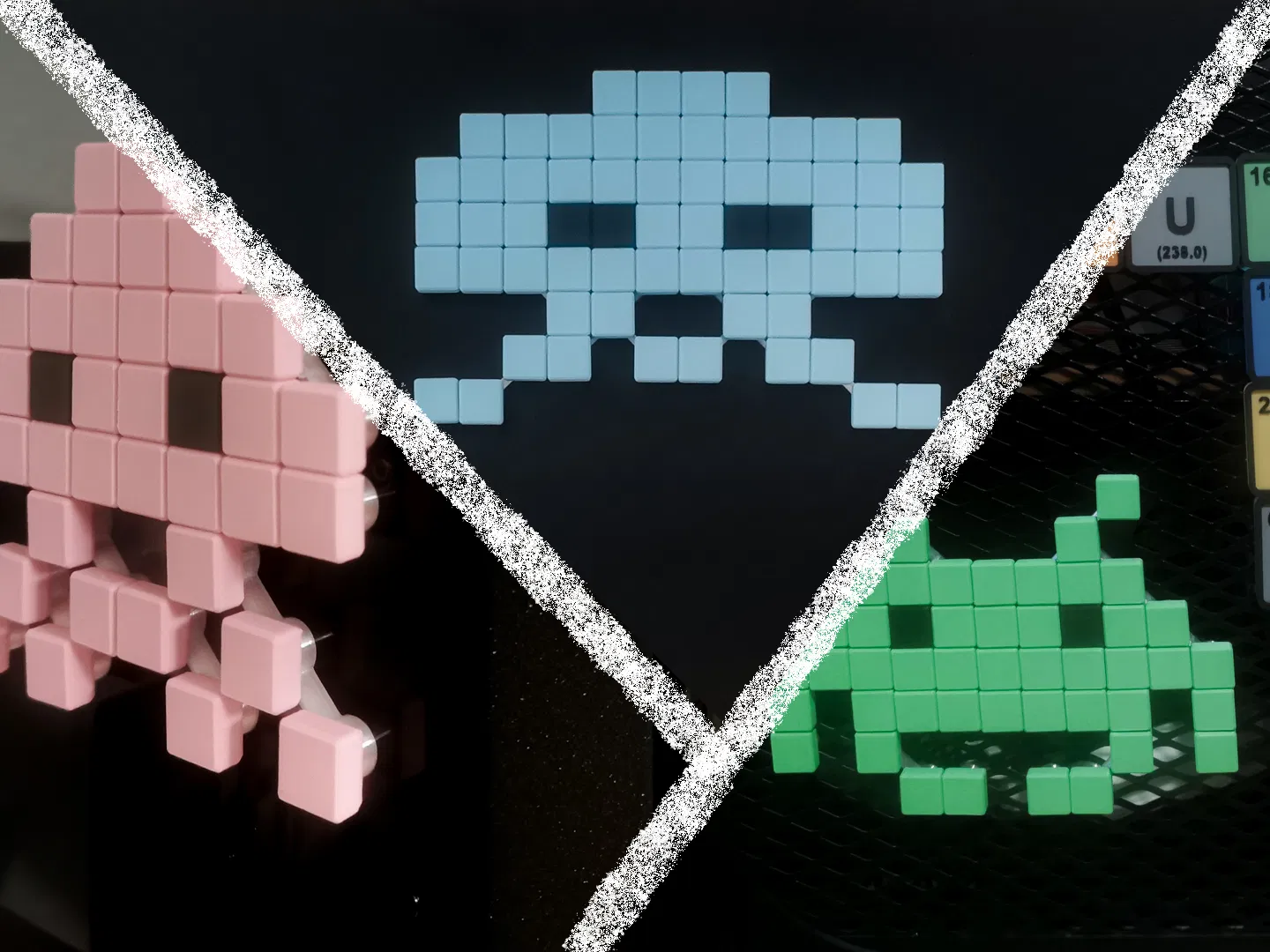

Sau khi phát hành của mình và vẫn còn cảm giác hoài cổ, tôi muốn tạo ra một thử thách pixel-art mới: ba sinh vật Space Invaders mang tính biểu tượng mà bạn có thể lắp ráp, tùy chỉnh và dán lên bất kỳ bề mặt kim loại nào.

Ý tưởng:

Bạn có thể in một hoặc cả ba sinh vật. Mỗi con được tạo thành từ các pixel mô-đun gắn với nhau bằng hệ thống vòng bi xoay 1/4 vòng, trong khi cấu trúc bên dưới có thể gắn nam châm để dính vào bề mặt kim loại. Thay đổi từng pixel, trộn màu, hoặc in một bộ pixel và hoán đổi cấu trúc (Squid, Crab, hoặc Octopus) — hoàn toàn tự do.

Cách hoạt động:

Mỗi sinh vật bao gồm hai bộ phận được in:

• pixel: bề mặt màu sắc có thể nhìn thấy.

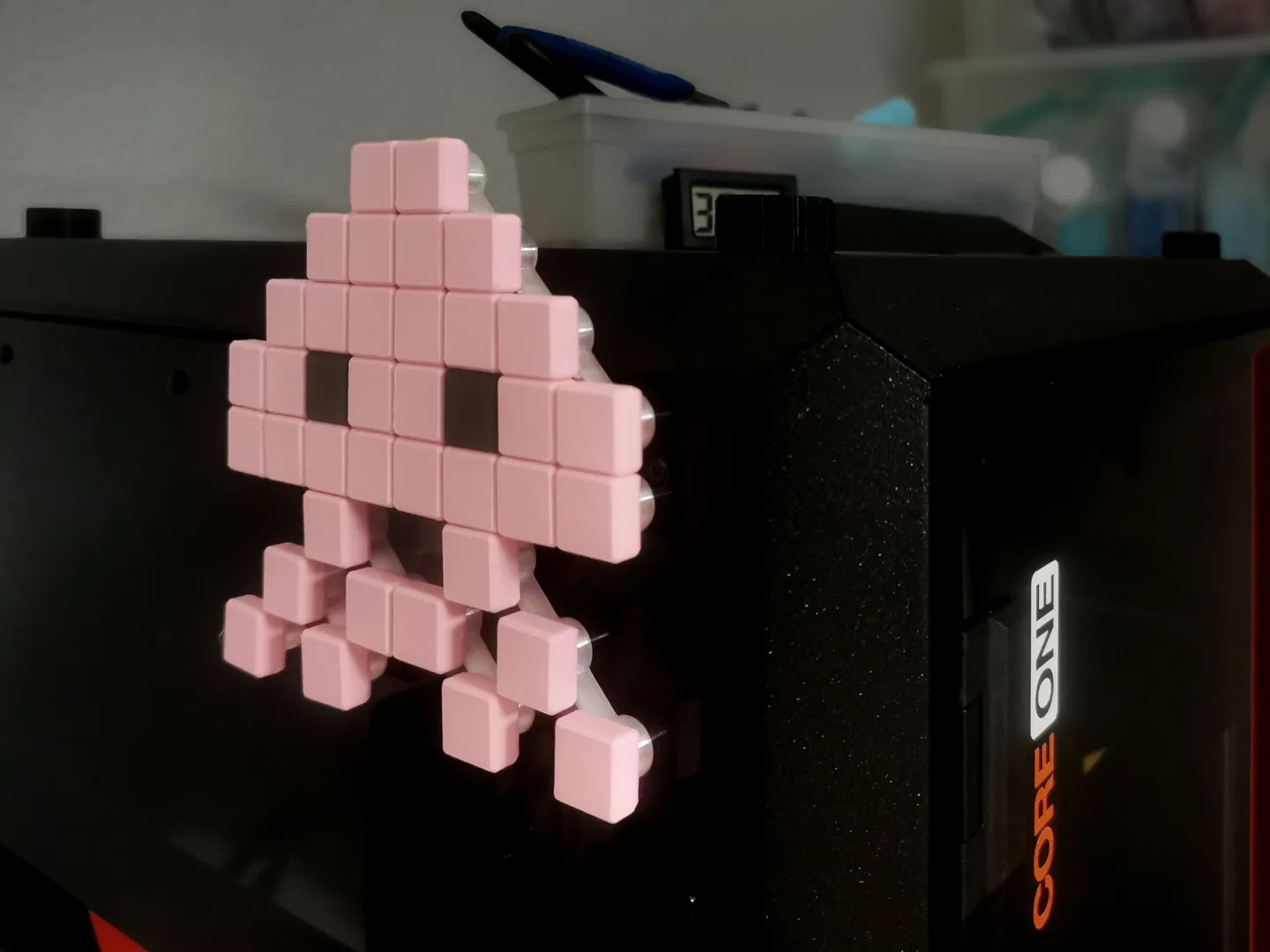

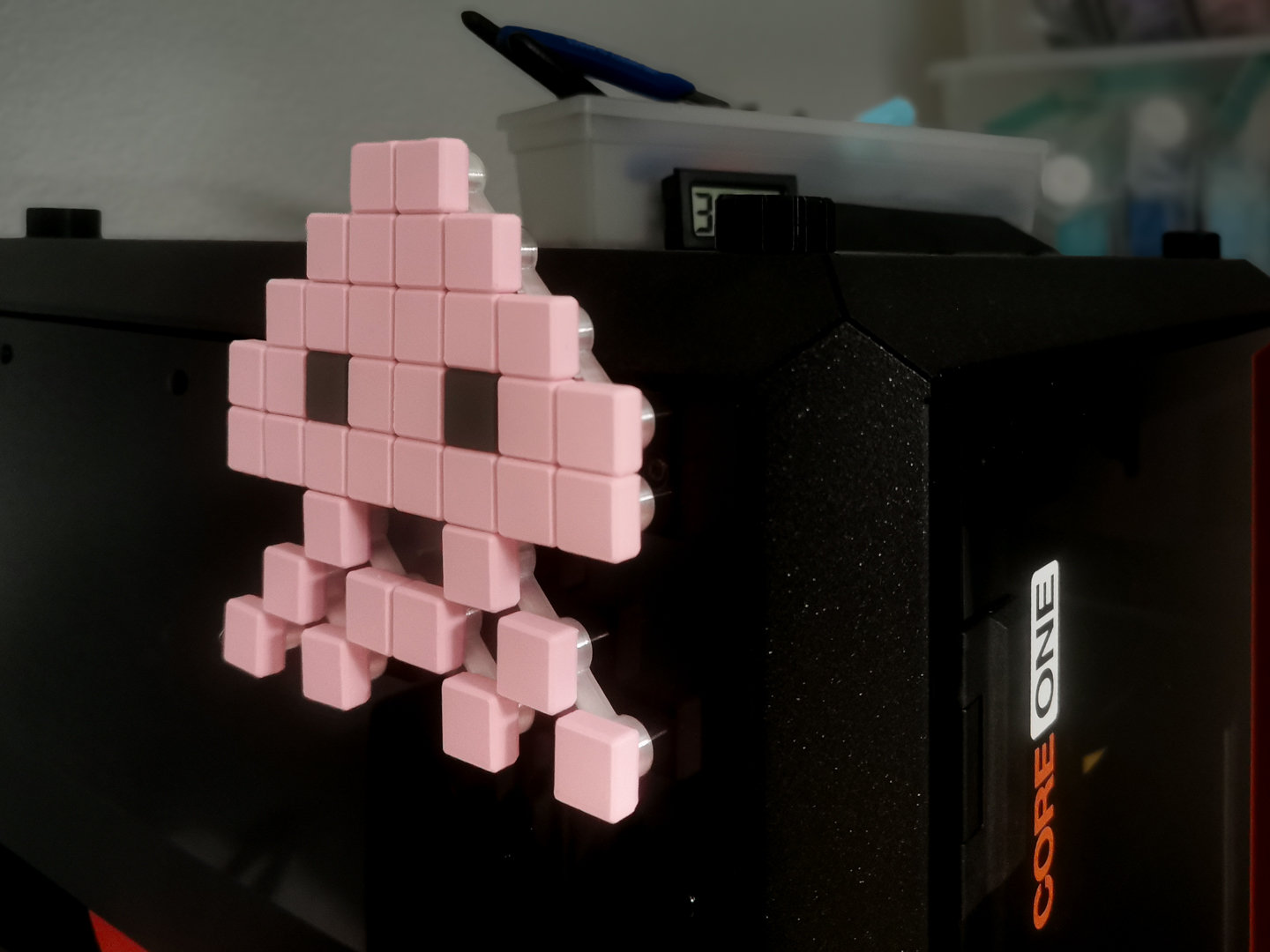

  • squid: 2 pixel mắt + 36 pixel thân

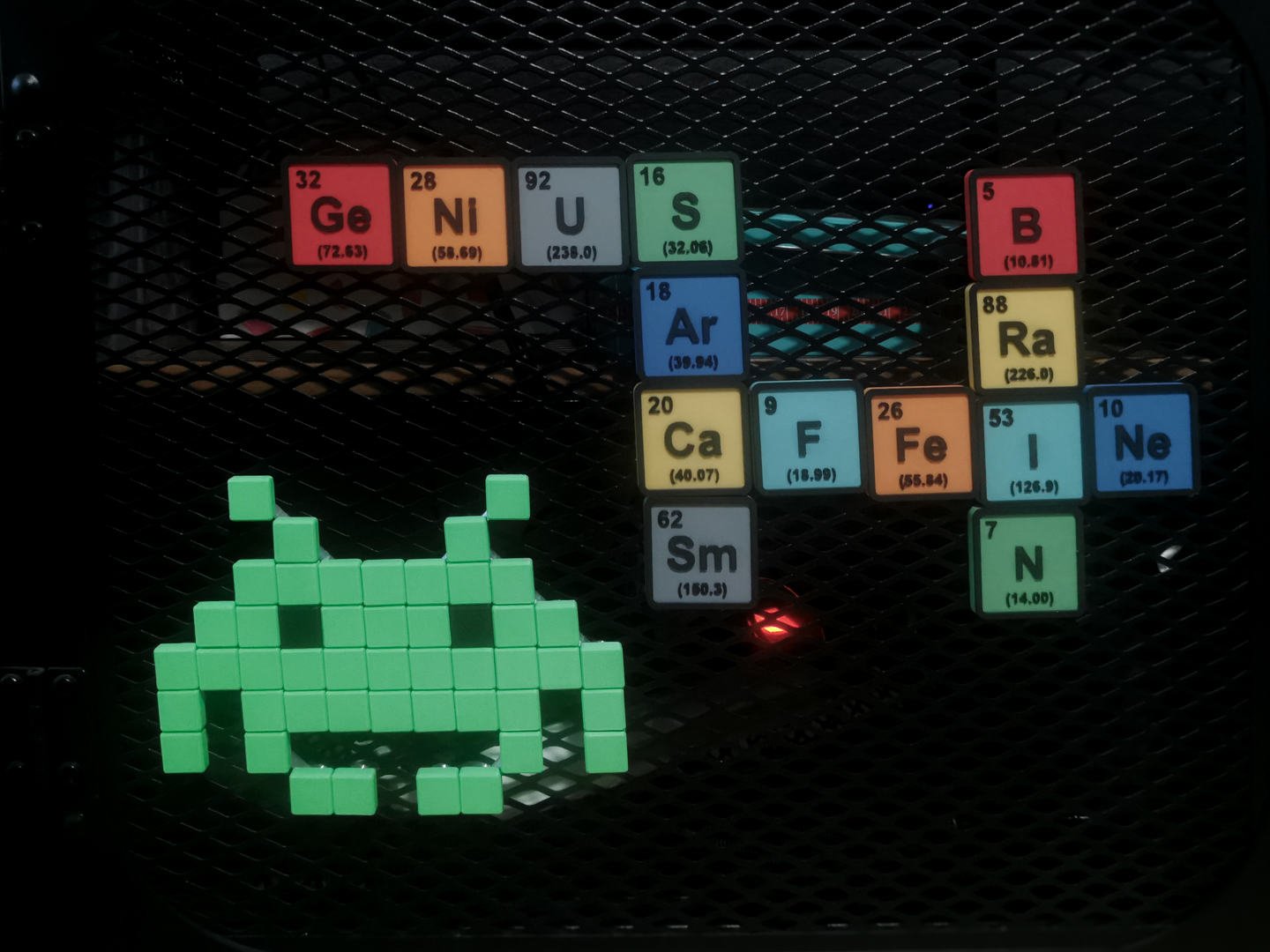

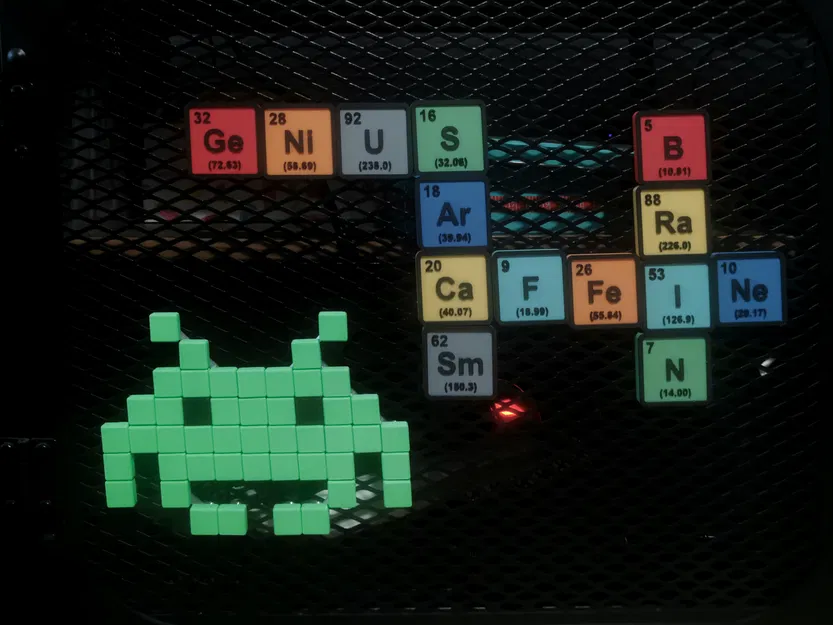

  • crab**: 2 pixel mắt + 46 pixel thân

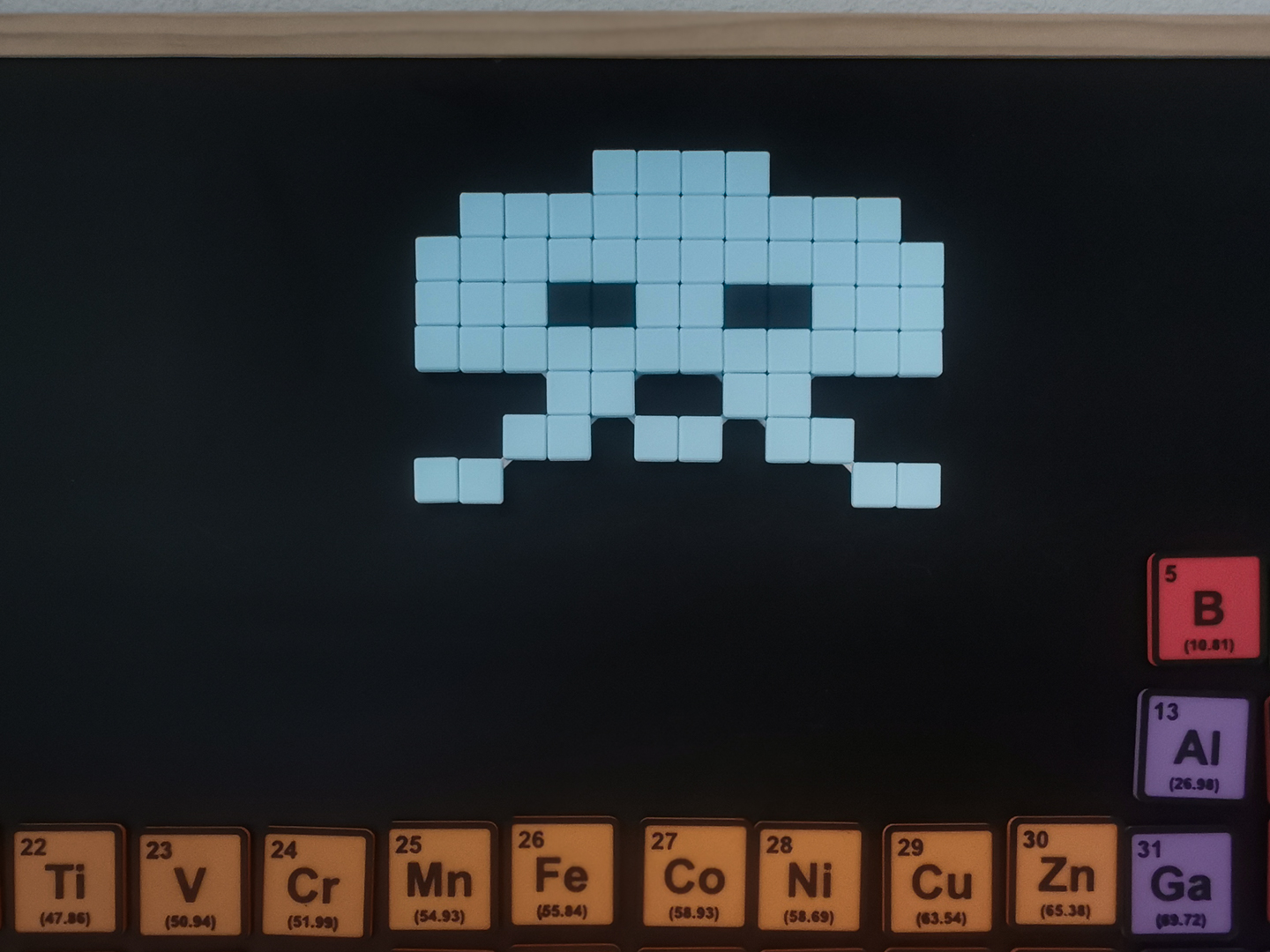

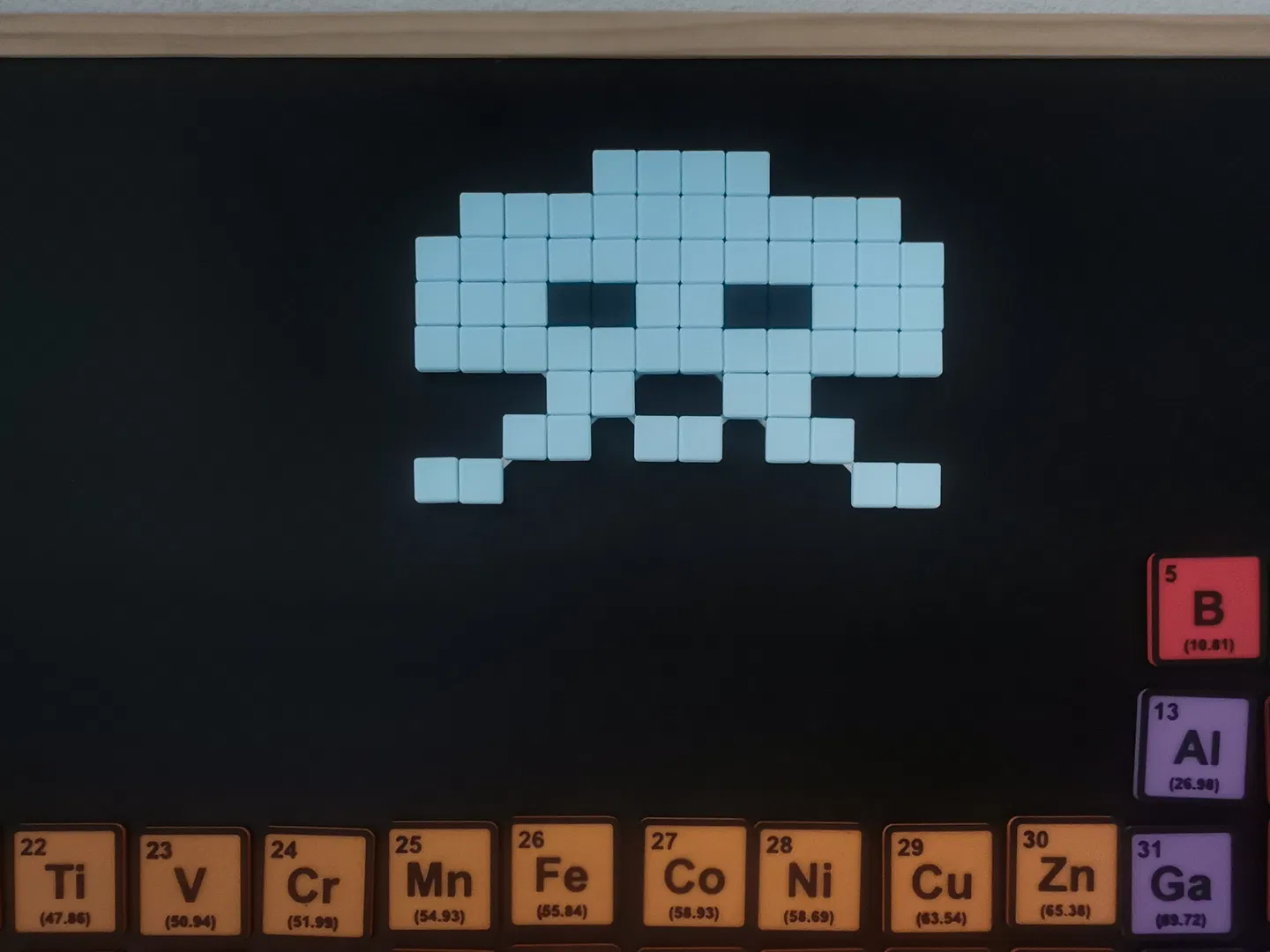

  • octopus**: 4 pixel mắt + 60 pixel thân

• CẤU TRÚC: lớp cấu trúc.

  • squid**: 4 nam châm

  • crab: 6 nam châm

  • octopus: 8 nam châm

Bao gồm một số vòng bi in sẵn và các khe cắm cho nam châm hình trụ (Ø10 × tối đa 4 mm).

Lưu ý: Các con số này đại diện cho số lượng khe nam châm tối đa. Ban đầu tôi không chắc cần bao nhiêu nam châm để đỡ cấu trúc và pixel, vì vậy tôi đã thêm nhiều vị trí có thể. Nó cũng hoạt động với ít nam châm hơn, vì vậy bạn có thể chọn số lượng và vị trí đặt chúng.

Sau khi in, các vòng bi sẽ xoay tự do sau khi nới lỏng chúng bằng dụng cụ đi kèm. Mỗi vòng bi sẽ nhận một pixel được gắn bằng thao tác xoay 1/4 vòng.

Hai DỤNG CỤ nhỏ được cung cấp:

• tool_1**: để nới lỏng vòng bi nếu nó bị kẹt sau khi in.

• tool_2**: gắn vào dụng cụ đầu tiên để tạo thành tua vít nhỏ gọn để lắp ráp pixel vào cấu trúc.

Lưu ý: Sau khi siết hàng trăm vòng bi trong quá trình thử nghiệm, tôi nhận thấy tool_2 bị biến dạng nhẹ. Điều này có thể xảy ra nếu vòng bi không được nới lỏng hoàn toàn trước khi lắp ráp, hoặc nếu cầu nối dưới một số bộ phận pixel không được in sạch. Để tiện lợi, bạn có thể muốn in hai bản sao của tool_2.

Vật liệu bổ sung:

• Nam châm Ø 10×3 mm (tối đa 4mm)

Thông số kỹ thuật:

• Máy in sử dụng: Prusa Core one

• Đầu phun: HF 0.4 mm (chiều rộng đùn: 0.45 mm)

• Sợi nhựa đã sử dụng:

  • Polymaker Polyterra PLA: cho các mặt trên đầy màu sắc (hoàn thiện mờ đẹp mắt)

  • Polymaker Poylite PETG: cho cấu trúc và dụng cụ

Hướng dẫn in:

pixel (màu sắc – PLA)

• Chiều cao lớp: 0.15 mm (lớp đầu: 0.2 mm)

• 3 lớp viền | 5 lớp đáy (1 mm) | 5 lớp trên (1mm)

• Lòng trong: 15% Gyroid

• Làm mịn: BẬT

• Vị trí khớp nối: Mọi nơi

• Khớp nối xung quanh toàn bộ chu vi: BẬT

CẤU TRÚC: squid – crab – octopus (trong suốt – PETG)

Cá nhân tôi sử dụng sợi nhựa mờ để kín đáo hơn.

• Chiều cao lớp: 0.15 mm (lớp đầu: 0.2 mm)

• 3 lớp viền | không có lớp đáy/trên

• Lòng trong: 0%

DỤNG CỤ: tools_1 & tools_2 (PETG)

• Chiều cao lớp: 0.15 mm (lớp đầu: 0.2 mm)

• 3 lớp viền | 5 lớp đáy (1 mm) | 5 lớp trên (1mm)

• Lòng trong: 15% Gyroid

Hướng dẫn lắp ráp:

1. Sử dụng Dụng cụ tháo vòng bi nếu cần, nới lỏng và kích hoạt chuyển động của vòng bi.

2. Chèn nam châm hình trụ 10mm vào các khe có sẵn (kiểm tra cực tính — tất cả nam châm phải cùng chiều).

3. Gắn từng pixel vào CẤU TRÚC bằng tua vít in. Một cú xoay 1/4 vòng theo chiều kim đồng hồ sẽ khóa nó vào vị trí.

4. Tận hưởng việc tùy chỉnh pixel art của bạn! Tôi bắt đầu với các thiết kế "cổ điển", nhưng đừng ngại sáng tạo và tự mình tạo ra các mẫu màu.

Lưu ý: Có một video lắp ráp chi tiết từng bước.

Nhật ký thay đổi:

Chưa có cập nhật nào — hãy theo dõi để biết những cải tiến!

Nếu bạn có yêu cầu khác về các phiên bản thay thế hoặc tùy chỉnh cụ thể, đừng ngần ngại cho tôi biết! Tôi rất sẵn lòng thực hiện các cập nhật bổ sung để đáp ứng nhu cầu của bạn. Cảm ơn phản hồi và chúc bạn in vui vẻ!
