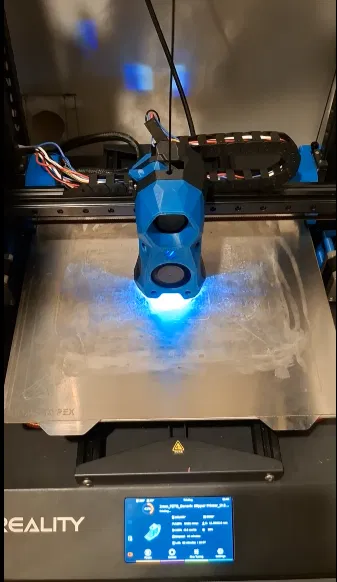

Chuyển đổi Cr10S-Pro sang Switchwire

Hướng dẫn video đầy đủ cho việc chuyển đổi có tại đây:

Bản chuyển đổi này chỉ bao gồm trục x và trục z, không bao gồm trục y. Các tệp cần thiết để chuyển đổi trục y có thể được tìm thấy tại đây: https://github.com/tripscavern/CR10SPro2Switchwire/tree/main/stl/originals và hướng dẫn video có tại đây:

và tại đây:

Tất cả các bộ phận chỉ cần in một lần ngoại trừ [a]_upper_idler_support_b, cái này phải in hai lần.

Hướng dẫn lắp màn hình cảm ứng mới có tại đây:

Sự khác biệt về BOM so với SW thông thường:

• Bạn có thể tái sử dụng những thứ sau từ Cr10s-Pro:

  • Tất cả các thanh nhôm khung

  • Các ốc vít được sử dụng trong

  • Chân cao su

  • Công tắc giới hạn trục y

  • Đầu dò cân bàn (tùy thuộc vào phiên bản máy in bạn có)

  • Tất cả 3 động cơ NEMA17

  • Bộ nguồn/rơle

  • Cáp nguồn

  • Ổ cắm điện/dây nguồn

  • Quạt tản nhiệt bên trong

  • Tấm đế/Bộ phận giữ trục y

  • Ống PTFE

  • Một số ốc vít M3/M5

• Do đó, bạn có thể trừ những thứ sau đây khỏi hướng dẫn tự tìm nguồn cung ứng chính thức của Voron Switchwire:

  • Chân cao su giảm chấn

  • 1 trong 2 Nút bấm vi công tắc Omron (cái dành cho trục x vẫn là yêu cầu)

  • Điốt BAT85

  • Tất cả 3 động cơ NEMA17 17HS15-1504S1

  • Nguồn Mean Well LRS-350-24 và Nguồn Mean Well RS-25-5

  • Công tắc gạt ZF - DPST 16A ON-OFF

  • Cầu chì trung bình chậm chảy 8A 250V Hộp giữ 5 X 20mm thủy tinh

  • TycoElectronics - 10EGG1-2 (Thông thường) hoặc 10EHG1-2 (Y tế): Đầu vào nguồn có bộ lọc

  • Đầu nối IEC320 C14 - Ép lắp - có công tắc bật tắt & cầu chì

  • Quạt hướng trục 40x40x10 - Vòng bi (24V)

  • Ít nhất 1 cáp USB A-male Mini B-male

  • Mô-đun điều khiển kích hoạt MOSFET

  • Tất cả các bộ phận khung

  • Ống Bowden

  • Tất cả các đầu cuối dạng kẹp (trừ khi bạn quyết định cấp nguồn cho Raspberry Pi bằng bộ nguồn của máy in, trong trường hợp đó bạn sẽ cần 2)

  • Tất cả các đầu nối dạng ống bọc cách điện

  • Bo mạch sưởi Prusa MK52 - 24V

  • Tấm thép lò xo cho bo mạch Prusa MK52

  • Bộ phận giữ trục Y Prusa MK3

• Một số bộ phận, đặc biệt là ốc vít, cáp và đầu nối có thể tự tìm nguồn với số lượng nhỏ hơn (sử dụng hướng dẫn lắp ráp Voron làm hướng dẫn): https://vorondesign.com/voron_switchwire

• Đầu in/động cơ đùn của Cr10s-Pro ban đầu cũng có thể được tái sử dụng tùy thuộc vào thiết lập đầu in/đùn bạn dự định sử dụng
