Chân đế Cuộn dây Filament

Đây là phần thân chính cho dự án "The Filament Winder" (Chân đế Cuộn dây Filament). Nếu bạn có dây filament bị lỏng hoặc cần chuyển dây từ cuộn lớn sang cuộn nhỏ hơn, chân đế này sẽ cung cấp nền tảng vững chắc mà bạn cần.

Quan trọng: Mô hình này yêu cầu Trục & Kẹp Spindle để giữ cuộn dây và kết nối với máy khoan của bạn.

Các Tính Năng Chính:

• Dẫn Hướng Dây Thủ Công: Bao gồm một bộ dẫn hướng trượt với tay cầm nhỏ. Bộ này đặt trên các thanh ray phía trên và cho phép bạn điều chỉnh dây dẫn hướng bằng tay qua lại để cuộn dây đều và đẹp mắt.

• Ống Lót Tùy Chỉnh: Sử dụng các ống lót được in 3D để giữ chặt các thanh dẫn hướng kim loại.

• Thiết Kế Chắc Chắn: Được thiết kế để ổn định trong quá trình cuộn dây.

Danh Sách Vật Liệu (Phần Cứng Cần Thiết)

Để hoàn thành bản dựng này, bạn sẽ cần một vài bộ phận không in:

• 1x Thanh Kim Loại/Trục 3mm x 150mm (Thanh ray trên)

• 1x Thanh Kim Loại/Trục 5mm x 150mm (Thanh ray dưới)

• Chân Cao Su Chống Trượt: Rất khuyến khích! Dán chúng vào đáy chân đế để ngăn nó trượt trong khi bạn đang cuộn dây.

Cài Đặt In

• Chất Liệu: PLA

• Độ Lấp Đầy (Infill): 20%

• Tường/Chu Vi (Walls/Perimeters): 2 Tường

• Hỗ Trợ (Supports): CÓ (Cần có bộ phận hỗ trợ cho thân chính của chân đế).

Các Tệp Đã Bao Gồm

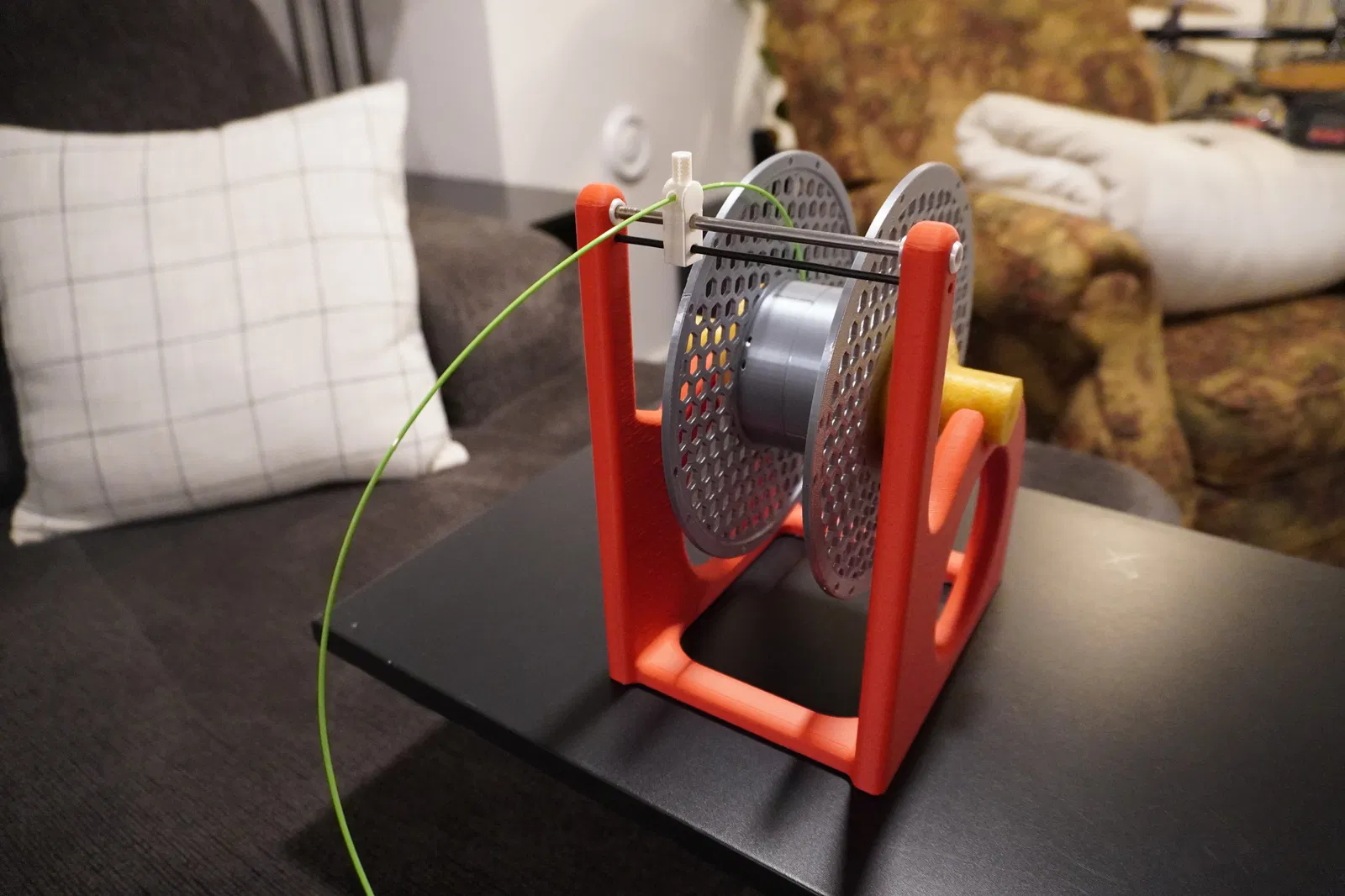

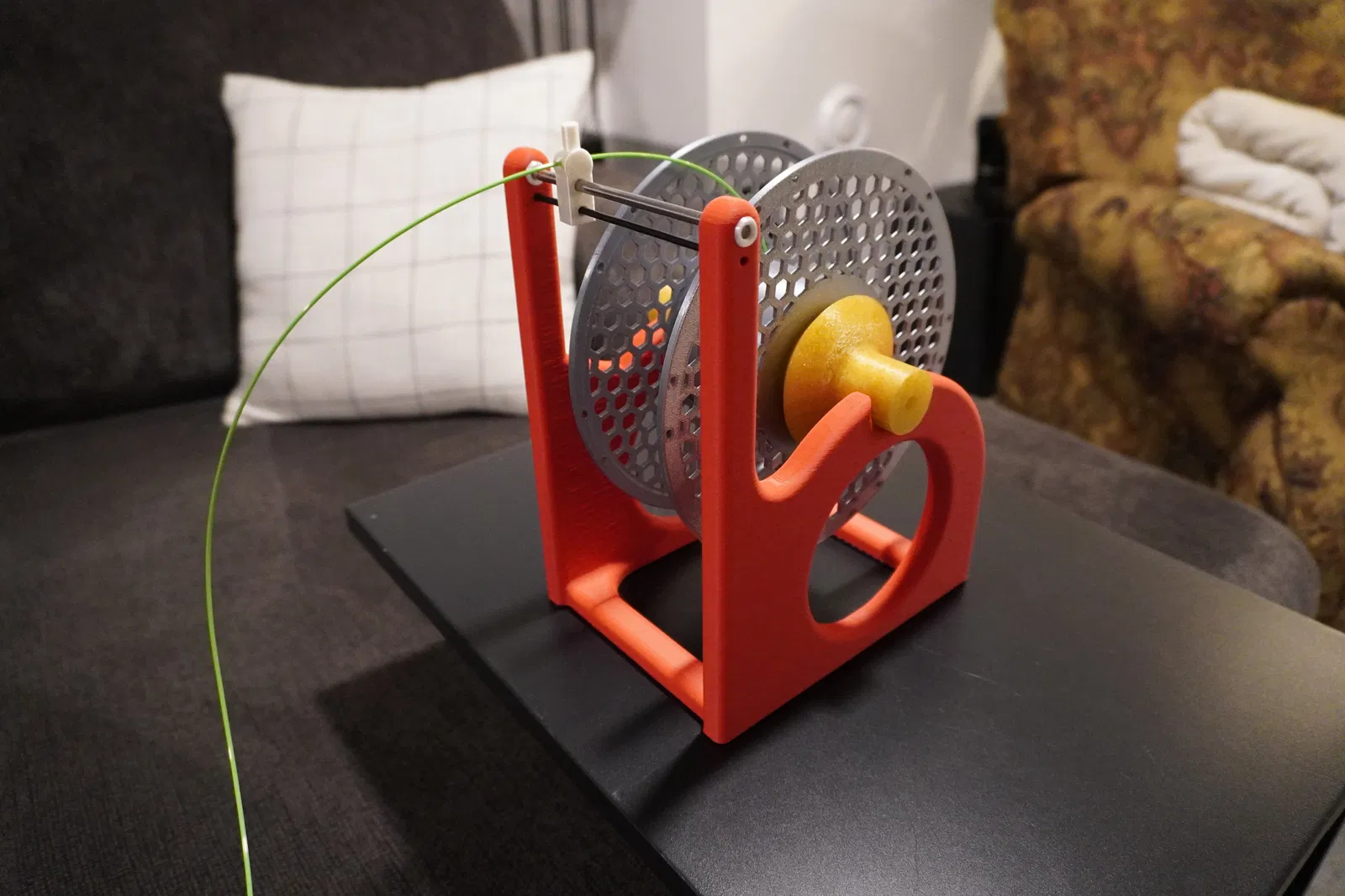

1. Thân Chân Đế Chính: Phần màu đỏ được hiển thị trong ảnh.

2. Bộ Dẫn Hướng Dây: Phần trượt nhỏ màu trắng có tay cầm.

3. Ống Lót: Các bộ phận này lắp vào lỗ trên các cánh tay của chân đế để đỡ các thanh kim loại.

   • Lưu ý: Bạn cần in tổng cộng 4 ống lót (mỗi bên hai cánh tay). Các lỗ được thiết kế để vừa với trục 3mm và 5mm.

Lắp Ráp

1. In Thân Chân Đế Chính, Bộ Dẫn Hướng Dây và 4 Ống Lót.

2. Lắp các ống lót vào các lỗ trên cánh tay của chân đế.

3. Luồn các thanh kim loại 3mm và 5mm của bạn qua các ống lót, nhớ lắp Bộ Dẫn Hướng Dây vào các thanh trước khi cố định phía còn lại.

4. Dán chân cao su chống trượt vào đế.

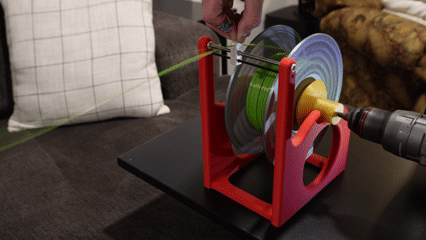

5. Lắp Trục & Kẹp Spindle (mô hình riêng) với cuộn dây rỗng của bạn, gắn máy khoan và bạn đã sẵn sàng để cuộn!
