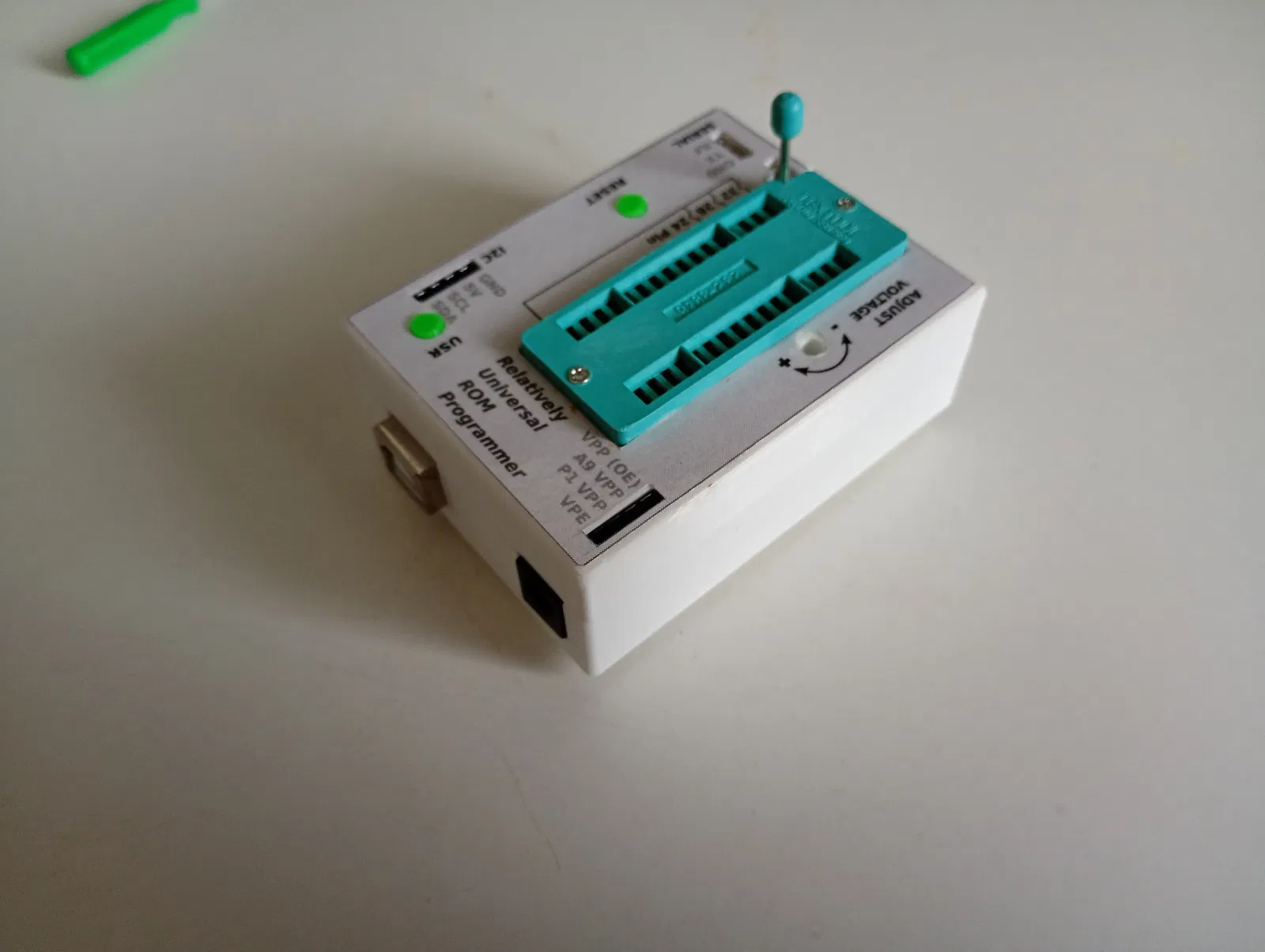

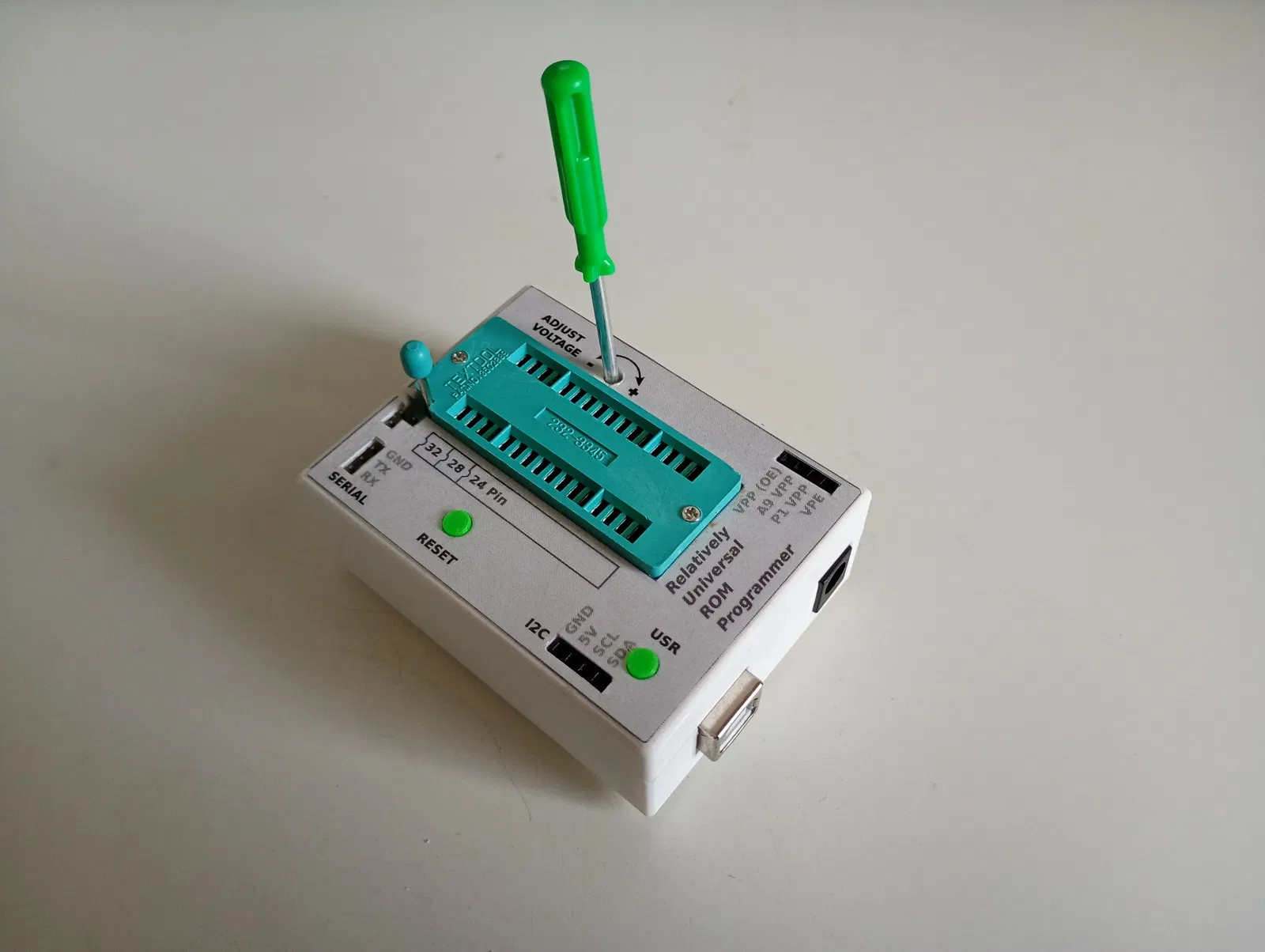

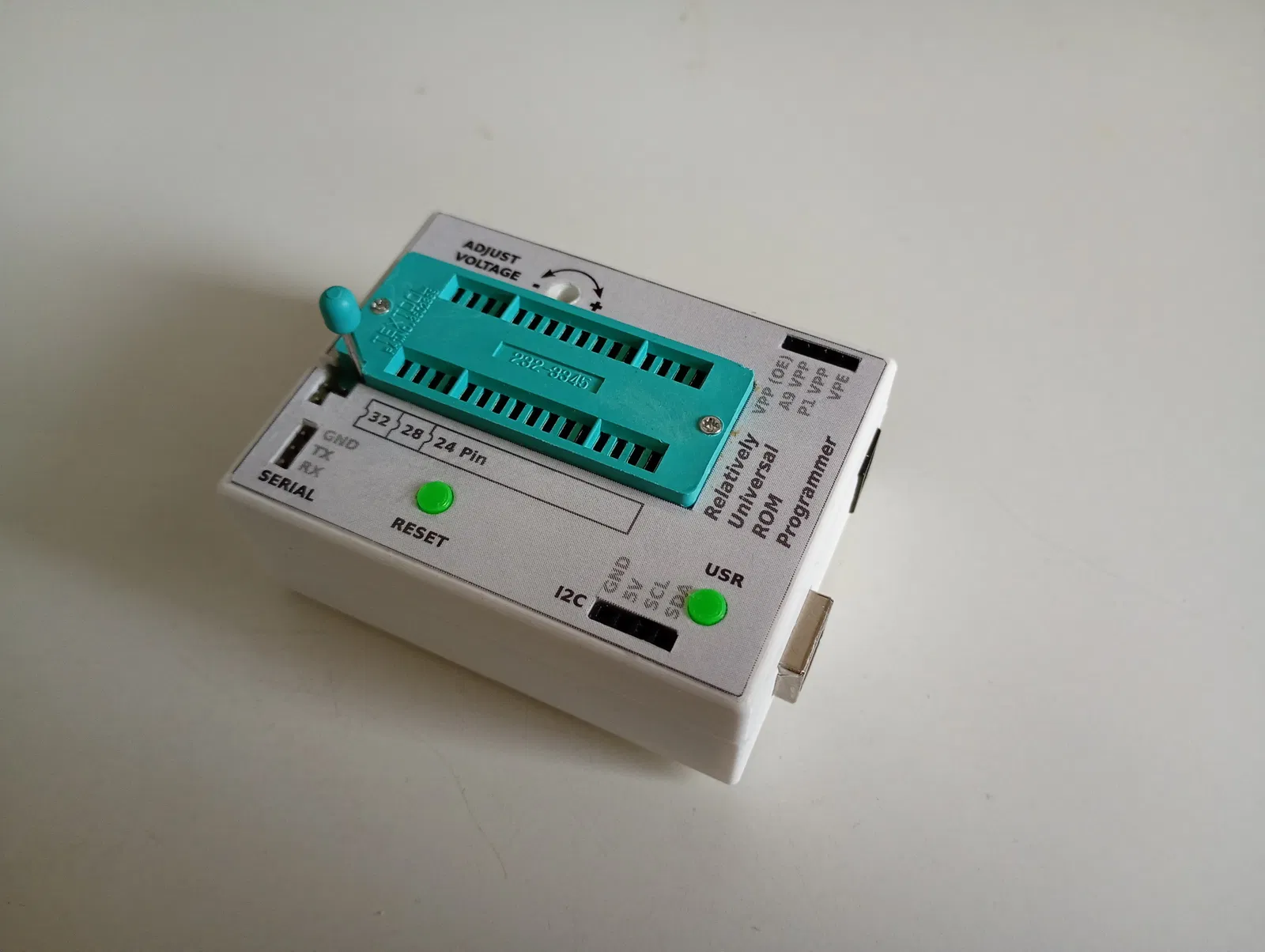

Vỏ Lập Trình ROM Đa Năng Tương Đối

Hộp Lập Trình ROM Đa Năng Tương Đối

là một tấm khiên Arduino Uno mã nguồn mở để lập trình E/PROMs. Thêm thông tin về nó: https://github.com/AndersBNielsen/Relatively-Universal-ROM-Programmer

Bo mạch:

• Vỏ này được thiết kế cho Arduino UNO, không phải cho 65uino mà tấm khiên cũng tương thích.



• Và cho các phiên bản bo mạch Lập Trình ROM Đa Năng Tương Đối rev 0; 1; 2.0; 2.1; 2.2; 2.3.



• Và nó đã gắn JP4, J4, J5, J6 như trong sơ đồ mặc định.



• Và có ổ cắm ZIF 32 chân (tui mua ở đây https://www.aliexpress.com/item/1005006117085994.html). Nếu bạn có ổ cắm khác được gắn trên bo mạch, bạn có thể cần điều chỉnh vỏ.



In 3D:

• Chọn các tệp phù hợp theo phiên bản bo mạch của bạn:

  • rev 0, rev 1:

    • RUROMP R0,R1 Case - Top V1.stl

    • RUROMP Case - Bottom V1.stl

    • Button V1.stl

  • rev 2.0, rev 2.1:

    • RUROMP R20,R21 Case - Top V1.stl

    • RUROMP Case - Bottom V1.stl

    • Button V1.stl

  • rev 2.2, rev 2.3:

    • RUROMP R22,R23 Case - Top V1.stl

    • RUROMP Case - Bottom V1.stl

    • Button V1.stl

• Đã thử nghiệm trên:

  • Vật liệu PLA và PET-G

  • Đầu phun 0.4 mm

  • Chiều cao lớp 0.15 mm

• Không cần hỗ trợ

Cảnh báo: Vỏ case vừa khít với các đầu nối và có thể cần sửa đổi một chút hoặc khoan lỗ nếu các bộ phận không vừa.

In 2D:

• Chọn tệp phù hợp theo phiên bản bo mạch của bạn:

  • rev 0, rev 1:

    • RUROMP R0,R1 Label V1.svg

  • rev 2.0, rev 2.1:

    • RUROMP R20,R21 Label V1.svg

  • rev 2.2, rev 2.3:

    • RUROMP R22,R23 Label V1.svg

• Tệp nhãn SVG có tỷ lệ phù hợp (73x55 mm), nhưng mỗi máy in sẽ in ra kích thước khác nhau! Hãy thử in bản nháp và kiểm tra xem có vừa với vỏ case không.

• Tùy chọn, nếu bạn có máy ép màng, hãy sử dụng nó trước khi cắt để nhãn bền hơn.

• Cắt các lỗ cho đầu nối, ổ cắm ZIF và nút bấm. Nếu bo mạch của bạn không có tất cả các đầu nối, đừng cắt hết các lỗ, giấy sẽ che chúng lại.

Vật liệu khác:

• 4x bu lông M3x6 hoặc ngắn hơn (hoặc vít có kích thước tương tự)

• Băng keo cách điện

• Keo dán giấy hoặc keo siêu dính nếu bạn đã sử dụng máy ép màng

• 4x miếng đệm bảo vệ đồ nội thất bằng silicon (tùy chọn). Rộng tối đa 8mm… đại loại như thế này: https://www.aliexpress.com/item/1005005854472187.html

Lắp ráp:

• Dán nhãn lên mặt trên của vỏ case và để khô hoàn toàn.

• Dán 4x miếng đệm bảo vệ vào đáy vỏ case (tùy chọn).

• Sử dụng băng keo cách điện trên đầu nối USB để tránh bị chập điện với bo mạch tấm khiên.



• Lắp Arduino UNO vào đáy vỏ case và vặn ốc lại (một con ốc quá gần đầu nối, nếu không vừa thì bỏ qua nó)

• Lắp tấm khiên Lập Trình ROM Đa Năng Tương Đối

• Lắp cả hai nút bấm vào phần trên của nắp.

• Lắp phần nắp vào phần đáy. Giữ phần đáy úp xuống để tránh các nút bấm bị rơi ra.
