Bộ gá mài dao/kéo có đá xoay

CẬP NHẬT 2024/29/05: Đã thêm đế giữ đá mài kích thước 51,2x19,6 mm. Mã là KSJ-06-06.

CẬP NHẬT 2024/31/03: Đã thêm đế xoay cho đá mài. Mã KSJ-06-04 dùng để gắn ba viên đá cùng lúc và KSJ-06-05 dùng để gắn bốn viên đá. Điều này có nghĩa là bạn không cần phải thay đá mỗi lần, mà chỉ cần xoay trục khi mài xong một độ nhám là xong. Cũng đã thêm ống đơn giản KSJ-01-02 để đặt phía trên ốc điều chỉnh. Nếu bạn vặn ốc điều chỉnh hết cỡ và lắp ống vào, đá mài sẽ song song với đế, giúp bạn không cần phải tìm góc lý tưởng để mài lưỡi dao. Bởi vì KNIFE_HOLDER đã có sẵn góc 17°.

TỔNG QUAN

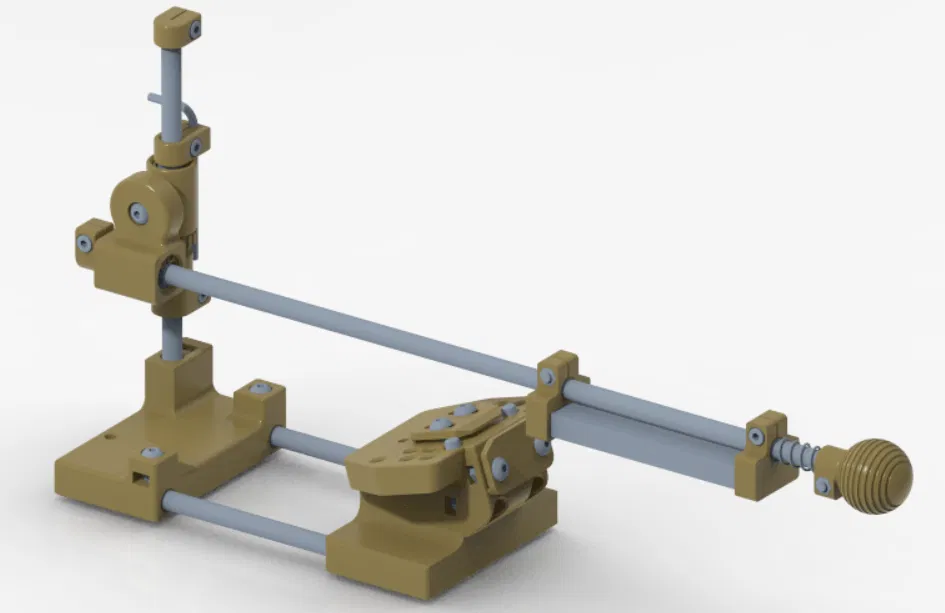

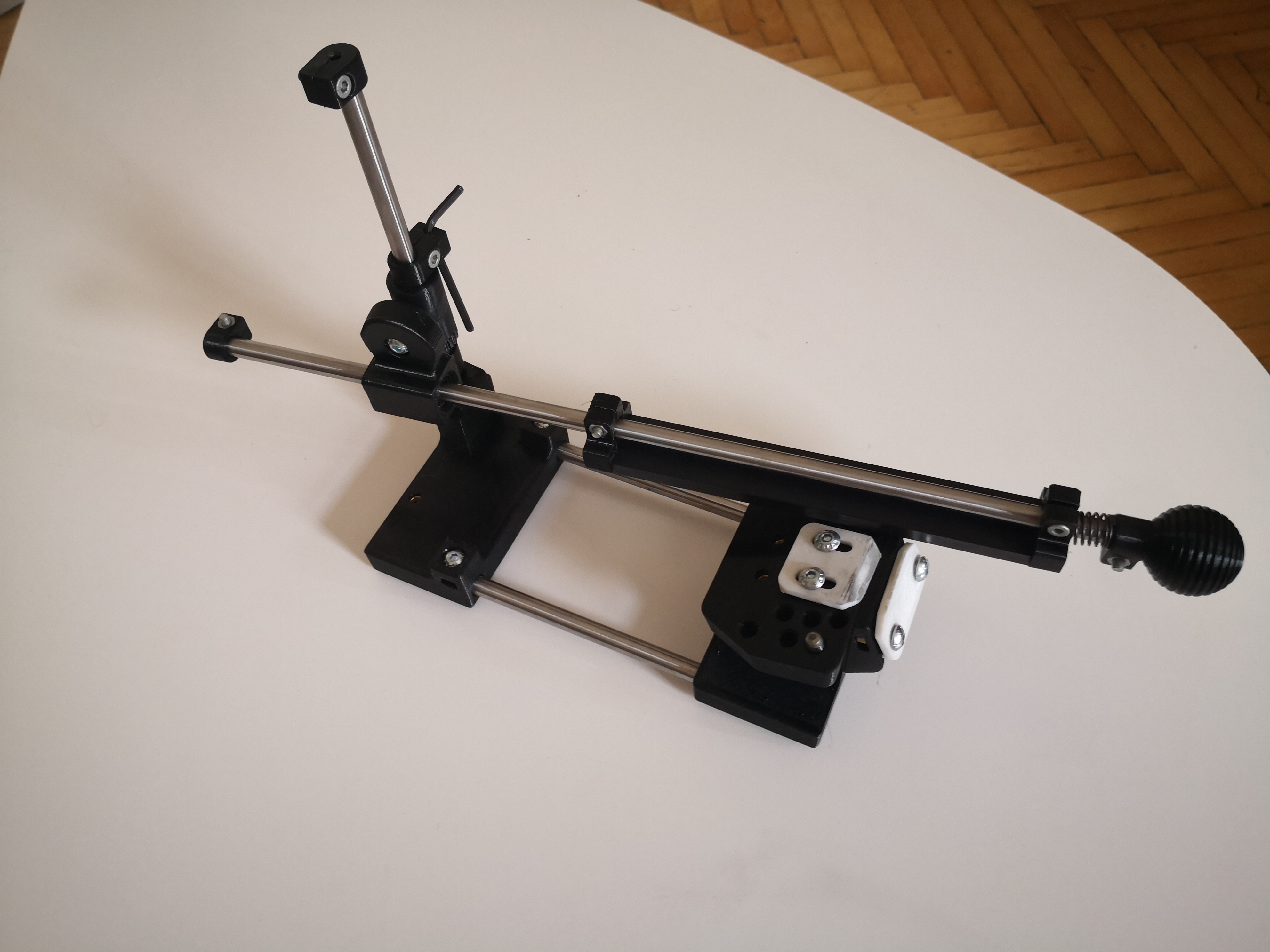

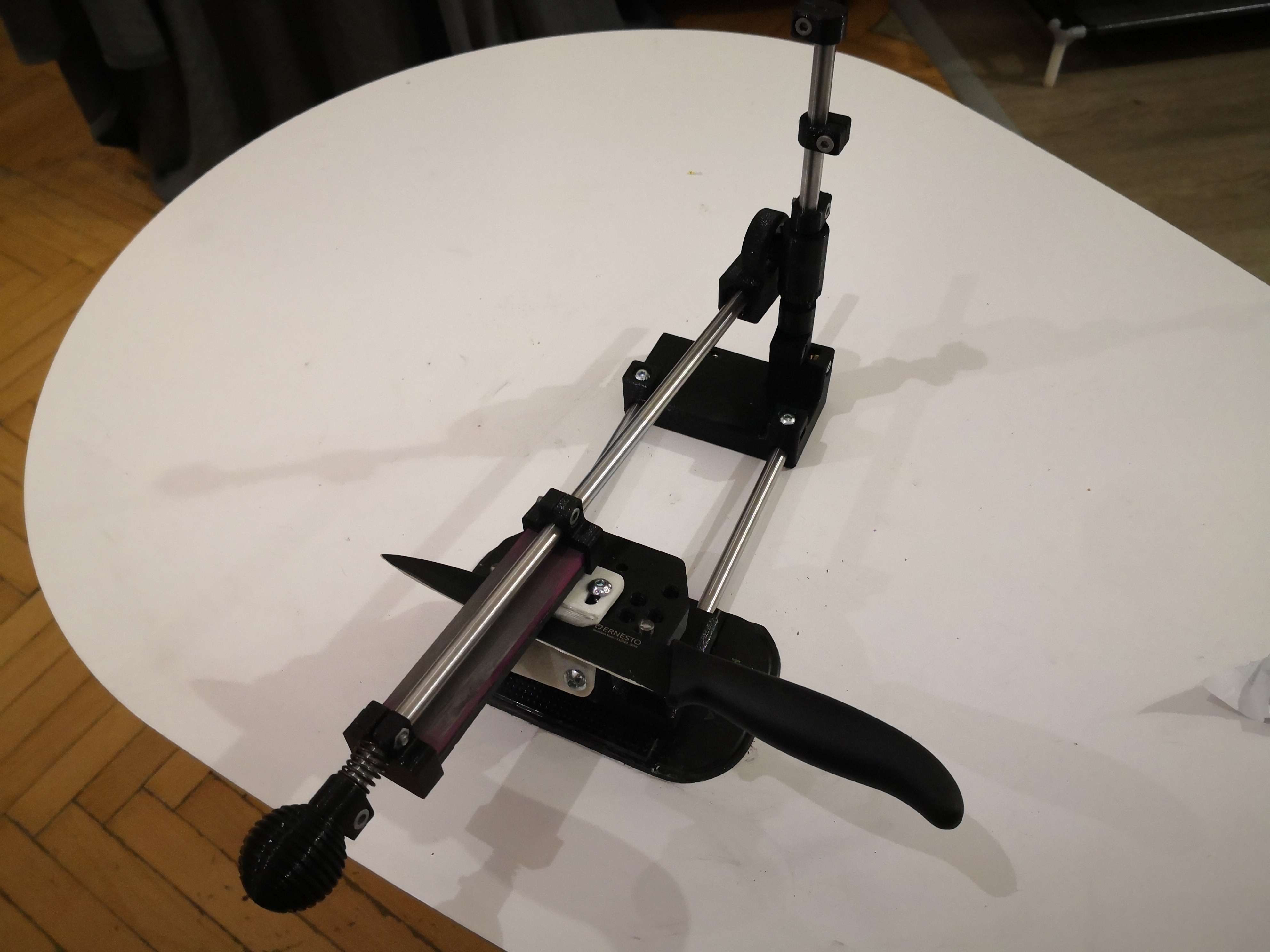

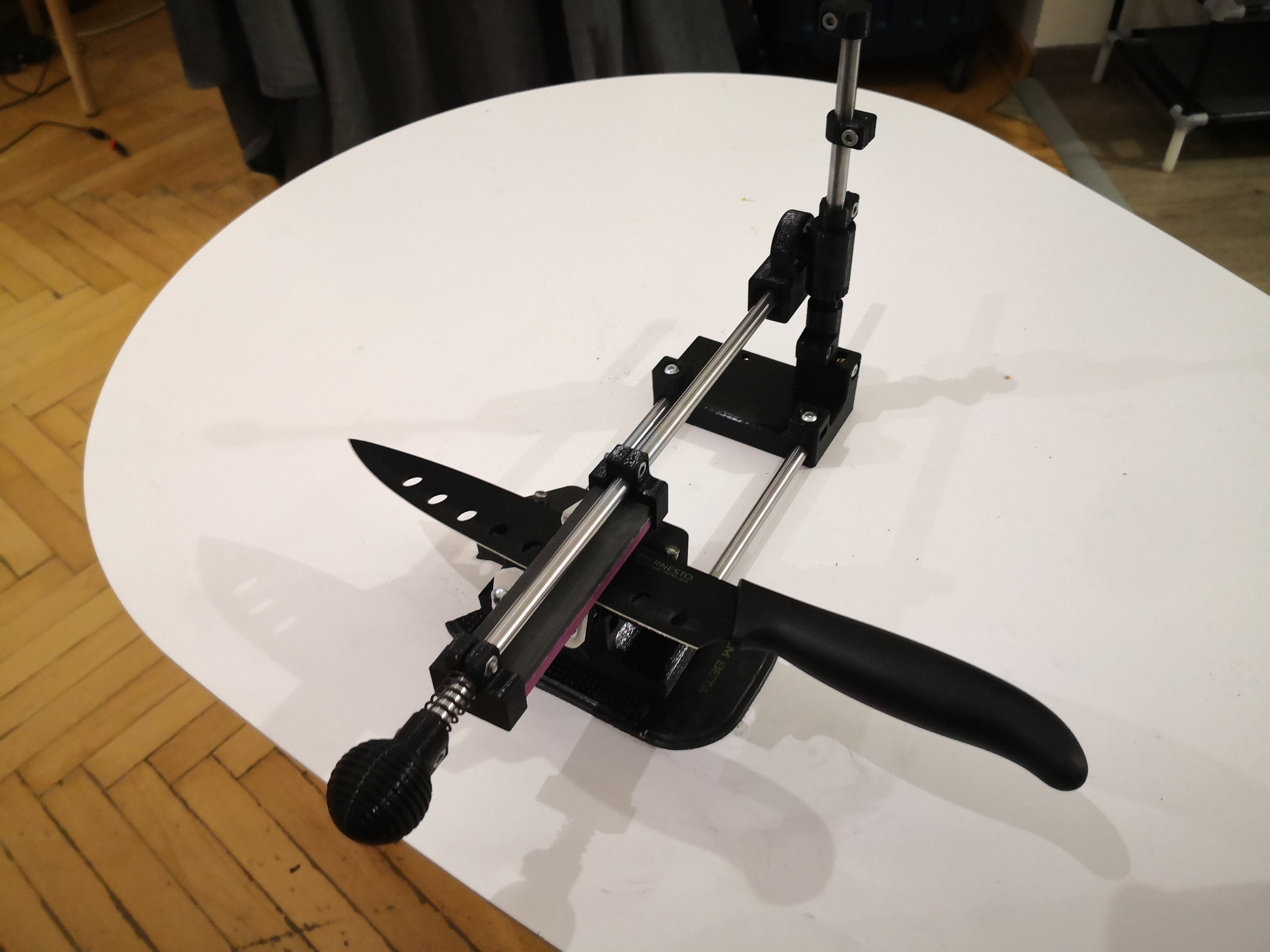

• Nhiều phiên bản thiết kế và bản in đã bị loại bỏ và cuối cùng tôi đã có bộ gá mài dao/kéo này. Tôi muốn thiết kế nó càng chắc chắn và chính xác càng tốt. Vì vậy, ren và núm vặn in 3D không phải là lựa chọn. Do đó, để điều chỉnh bất cứ thứ gì, bạn cần chìa khóa Allen 3 mm, chìa khóa này được đặt tiện lợi trên bộ gá. Trong các mẫu và tệp PDF, các bộ phận in 3D có màu nâu và các bộ phận mua ngoài có màu xám.

• Nó bao gồm hai đế được kết nối bằng hai thanh 8 mm. Điều này cho phép các đế thay đổi khoảng cách và bộ gá có thể mài các đường cong nhỏ hơn. Để tránh bị trượt, có các lỗ ở đáy để gắn chân cao su đường kính 10 mm hoặc sử dụng các miếng đệm chống trượt cho điện thoại cắt theo hình dạng. https://www.aliexpress.com/item/1005005710035199.html?

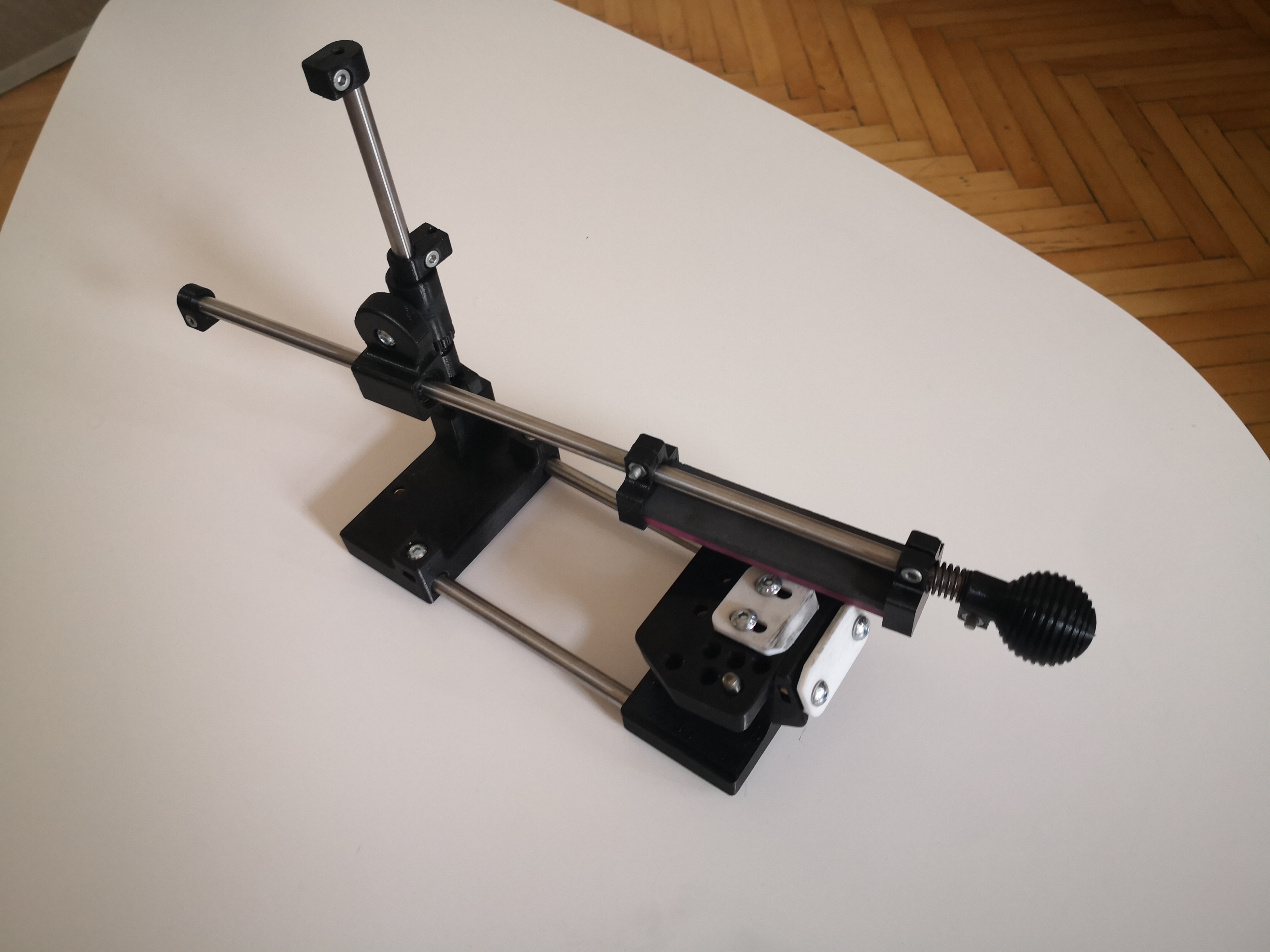

• Trong STAND_1 được lắp thêm một thanh 8 mm khác đỡ các cụm xoay. Các cụm này cho phép đá mài xoay tự do theo hai trục và trượt theo hai trục khác. Ngoài các cụm này, còn có một bộ chặn giữ các cụm xoay không bị trượt lên trên (đôi khi xảy ra khi tác dụng lực quá mạnh) và một ốc điều chỉnh để điều chỉnh góc chính xác, sử dụng một ít dầu bôi trơn cho ren. Nó cũng có một đai ốc tự do để phòng trường hợp muốn thêm phụ kiện.

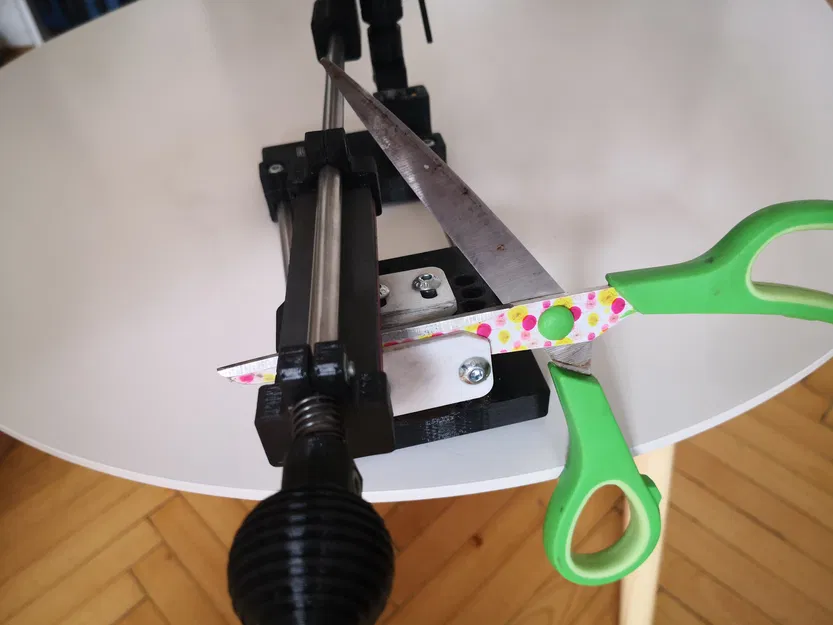

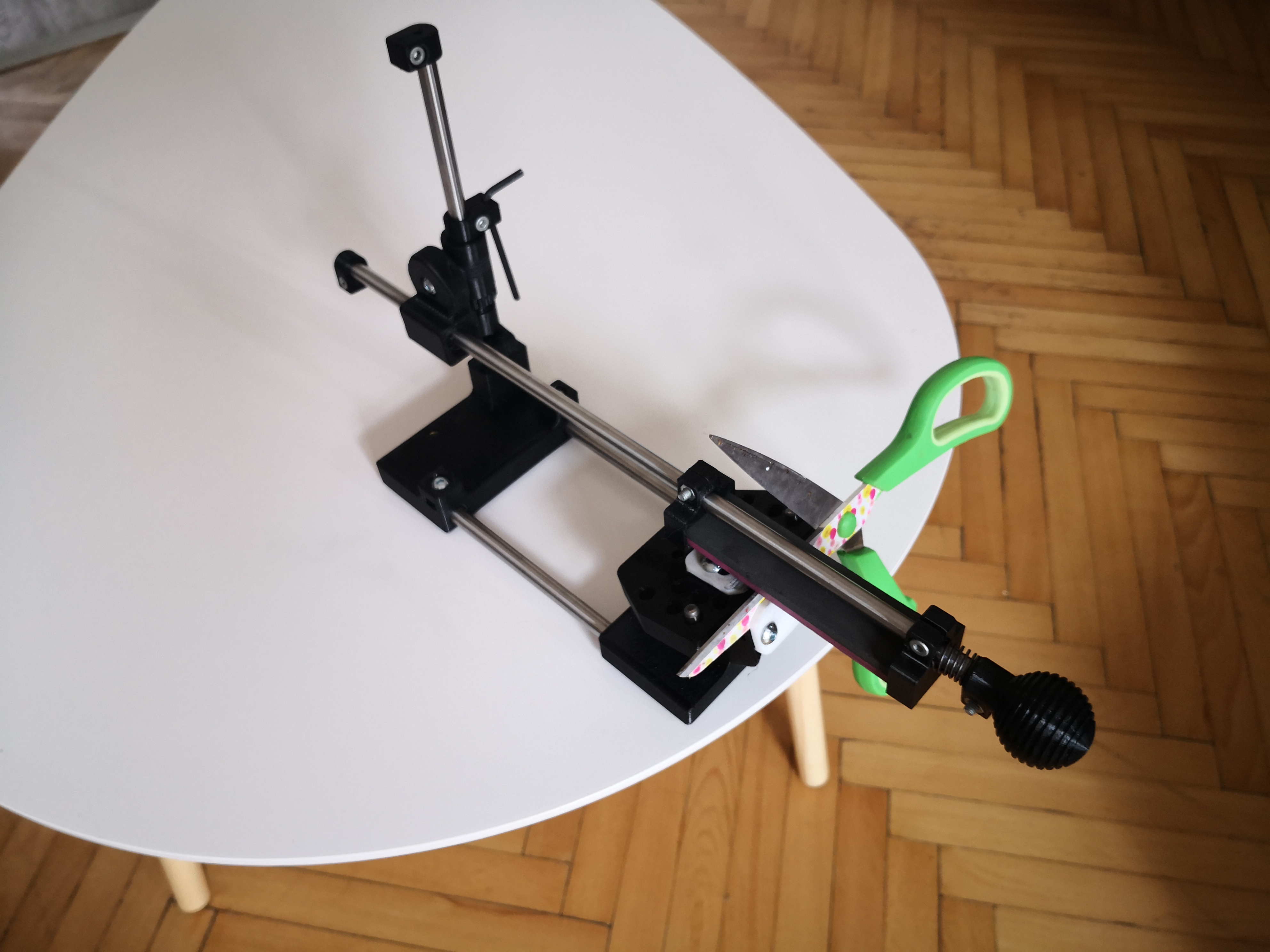

• Đế KNIFE_HOLDER có góc 17°, là độ mài phổ biến nhất cho dao bếp. Vì vậy, bạn chỉ cần làm cho đá mài song song với đế để mài đúng cách. Để mài ở các góc khác, chỉ cần di chuyển đế giữ đá mài lên hoặc xuống. Dãy lỗ dùng để gắn các chốt ngắn 6 mm làm điểm dừng cho lưỡi dao. Hai bộ hai đai ốc dùng để di chuyển kẹp về phía trước hoặc lùi tùy theo chiều rộng của lưỡi dao. Bạn chỉ cần tìm sự kết hợp phù hợp giữa các lỗ chốt và lỗ kẹp để vừa với dao của mình. Hơn nữa, đế có hai điểm gắn cho một bộ phận có góc khác dùng để mài kéo. Bộ phận này có thể tháo rời để có thể in nhanh và thay đổi góc nếu góc này không phù hợp. Ban đầu tôi đã cố định góc như góc dao, nhưng các đường mài kéo không đều và tôi không muốn phải in lại toàn bộ đế KNIFE_HOLDER mỗi lần. Các kẹp có xu hướng bị cong dưới tải trọng cao, nhưng bạn có thể dùng một chút nhiệt từ bật lửa để uốn chúng lại.

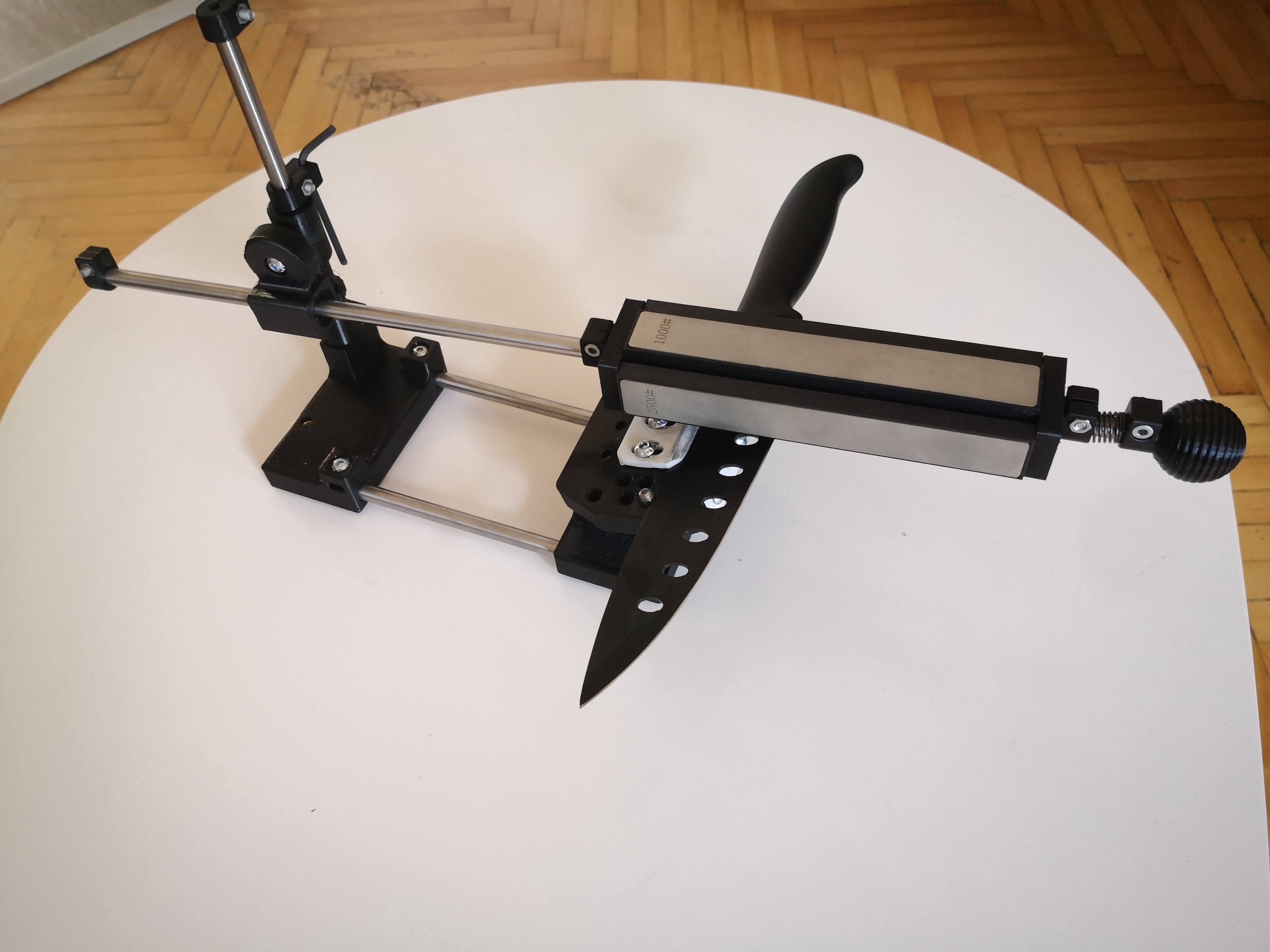

• Đế GRIND_STONE_HOLDER có hai phiên bản. Một loại dành cho đá mài thông thường 100x25x10 (in 2x KSJ-06-01) và một loại dành cho đá kim cương cho hệ thống đá mài (in 2x KSJ-06-02). Chúng không phải là loại tốt nhất, nhưng vẫn giúp dao của bạn sắc bén. https://www.aliexpress.com/item/1005001405691008.html?spm=a2g0o.cart.0.0.2e1238daE6Bbgw&mp=1

  https://www.aliexpress.com/item/4000689002295.html?spm=a2g0o.cart.0.0.165d38da9vV89R&mp=1

LẮP RÁP

• Trong thư mục có tệp PDF đính kèm, trang đầu tiên liệt kê tất cả vật liệu cần in/mua, sau đó là hướng dẫn lắp ráp từng bộ phận.
• Kỹ thuật lắp ráp tôi hay dùng nhất là nhét đai ốc lục giác vào lỗ lục giác. Tôi đã dùng hai loại đai ốc M5 nhưng bạn có thể dễ dàng chỉ dùng một loại. Tôi dùng loại có vòng đệm polymer vì tôi có sẵn. Chúng được sử dụng ở những nơi không cần tháo lắp thường xuyên.
• Tôi có lẽ sẽ thiết kế một bộ phận cho vòng đệm ép nhiệt vì sẽ dễ in hơn. Tôi chỉ không có sẵn và không có mỏ hàn nên tôi đã dùng đai ốc.
• Để giữ vòng bi, tôi đã dùng các vòng bảo vệ in 3D và cho đến nay chúng vẫn hoạt động khá tốt.
• Ốc điều chỉnh có ba mức dung sai vì nó cần phải vừa khít trên các thanh dẫn để không bị xoay khi mài, nhưng không quá chặt để bạn vẫn có thể điều chỉnh bằng ngón tay.
• Lò xo có trong danh sách BOM không thực sự bắt buộc nhưng giúp giữ lực kẹp cần thiết để giữ đá mài. Bạn chỉ cần làm theo hướng dẫn trong PDF để lò xo hoạt động.
• Hãy cẩn thận khi lắp ráp ROT_ASSY_1 vì bạn cần lắp đai ốc lục giác vào khe của nó trước rồi mới lắp vòng bi tuyến tính LM8UU.

IN ẤN

• Mỗi tệp STL đều được định hướng đúng cách để in.
• Tất cả các bộ phận đều được in từ Prusament PETG trừ hai kẹp KSJ-08-02 và KSJ-08-4. Những bộ phận này tôi in từ Prusament PLA vì độ cứng cao hơn - bạn có thể siết chặt hơn mà không bị cong vênh. Chúng cũng được in với độ điền đầy 100%. Nếu bị cong vĩnh viễn, bạn có thể dùng bật lửa và uốn lại. Hoặc in lại.
• Các bộ phận còn lại tôi in với nhiều lớp vỏ hơn - khoảng 6 lớp, độ điền đầy dạng khối thích ứng 30%, và đối với hai chân đế, tôi đã sử dụng chiều cao lớp thích ứng.
• Việc in khá dễ dàng, tôi không gặp bất kỳ sự cố nào khi in nhưng bạn sẽ cần hỗ trợ ở một số bộ phận. Một số bộ phận có các khu vực khó tiếp cận. Vì vậy, việc tinh chỉnh hỗ trợ là rất quan trọng.
• Các bộ phận KSJ-04-00, 05-00, 06-00 có thể in mà không cần hỗ trợ.
• KSJ-07-02 chỉ cần hỗ trợ ở khe dùng để kẹp.
• KSJ-08-01 chỉ cần hỗ trợ ở các lỗ đai ốc và để đỡ phần rộng phía trên.
• KSJ-01-01 chỉ cần hỗ trợ ở các lỗ đai ốc.

TÁI BÚT

Bức ảnh cuối cùng cho thấy bạn gái khéo léo của tôi đã mài dao bén như thế nào trên bộ gá này.
