Sáo Tập Bagpipe Mini In 3D Hoạt Động (11 inch)

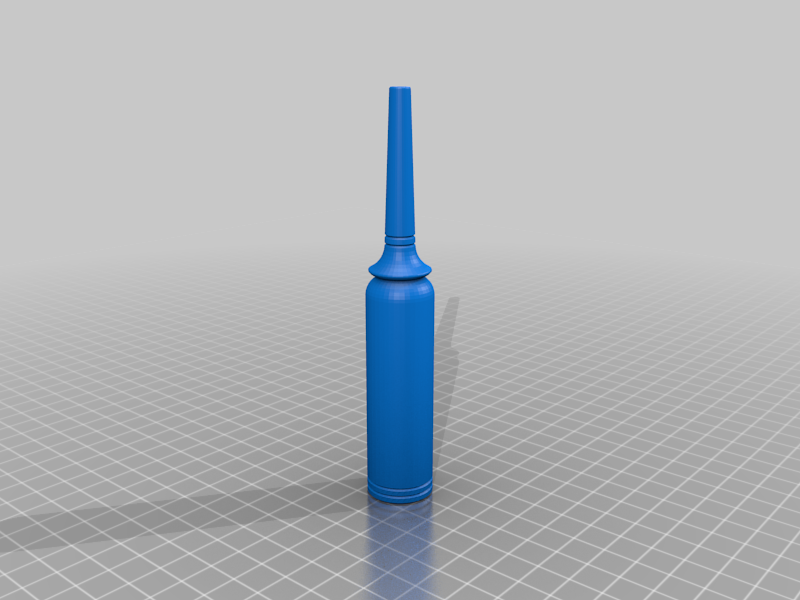

Donald Linsay đã thiết kế một cây sáo tập bagpipe mini ở tông Sol cao, và tôi muốn in nó như một cây sáo tập nên tôi đã lấy file đầu của Kadaku's practice chanter và thay đổi kích thước cho phù hợp, tôi cũng lấy các bộ phận sậy có thể in được để làm cho thiết kế của tôi hoạt động hoàn toàn và có thể in được.

Trong video tôi đăng, tôi đang chơi nguyên mẫu đầu tiên của mình nên âm thanh có thể không hay nhất, tôi sẽ in lại bộ phận sậy và đăng video mới khi âm thanh hay hơn.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3

Độ phân giải:

Chanter: 0.2mm / Reed: 0.3mm

Infill:

15%

Ghi chú:

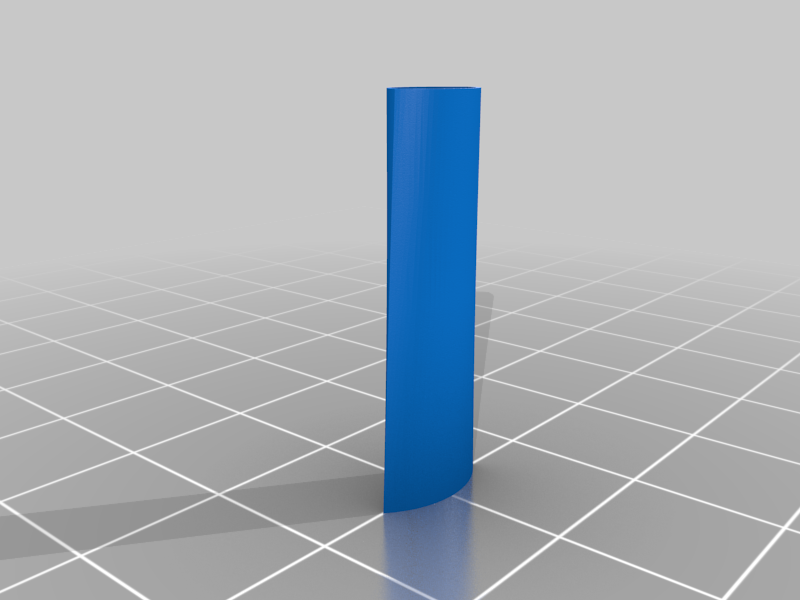

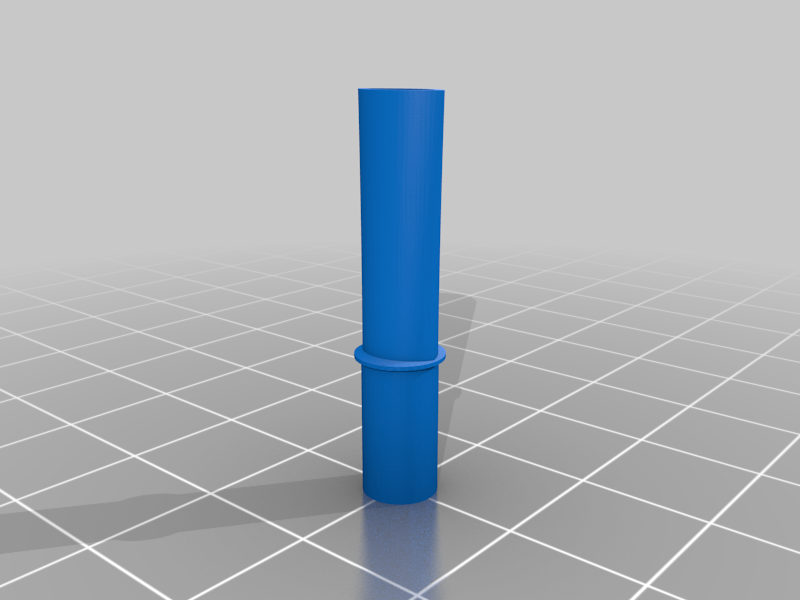

Bạn có thể cần hỗ trợ khi in ống sậy (reed_tube)

Vật liệu:

Tất cả các bộ phận bằng PLA NGOẠI TRỪ:

reed_seal

reed_sleeve

(Trong hình ảnh tôi đăng, đây là các bộ phận màu đen)

(QUAN TRỌNG: 2 bộ phận này cần bằng TPU)

Perimeters:

2 perimeters

KÍCH THƯỚC (QUAN TRỌNG):

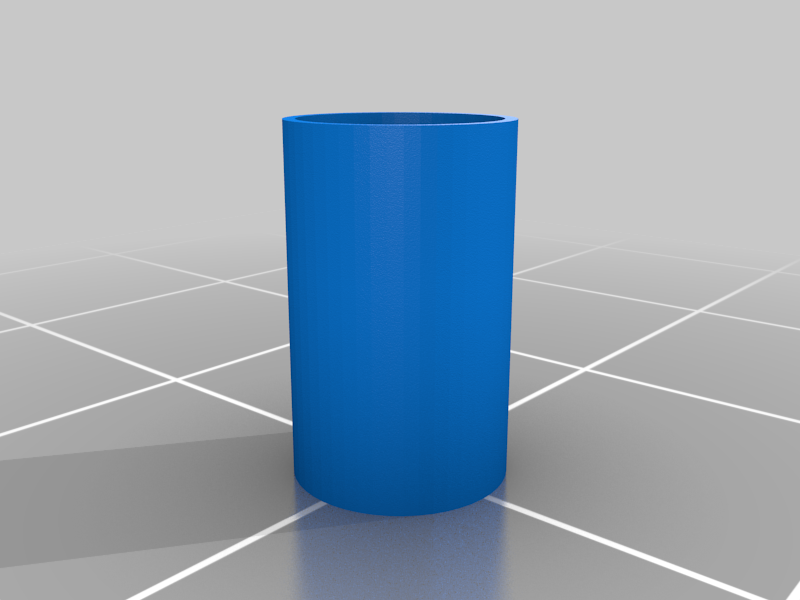

in ống sậy (reed_sleeve) ở tỉ lệ 107

in bộ phận niêm phong sậy (reed_seal) ở tỉ lệ 115

còn lại đã được điều chỉnh kích thước chính xác

Sau khi in

Có thể cần quấn một lớp băng keo đen quanh bộ phận niêm phong sậy (reed seal) và quanh phần trên của thân sáo để đảm bảo độ kín khí.

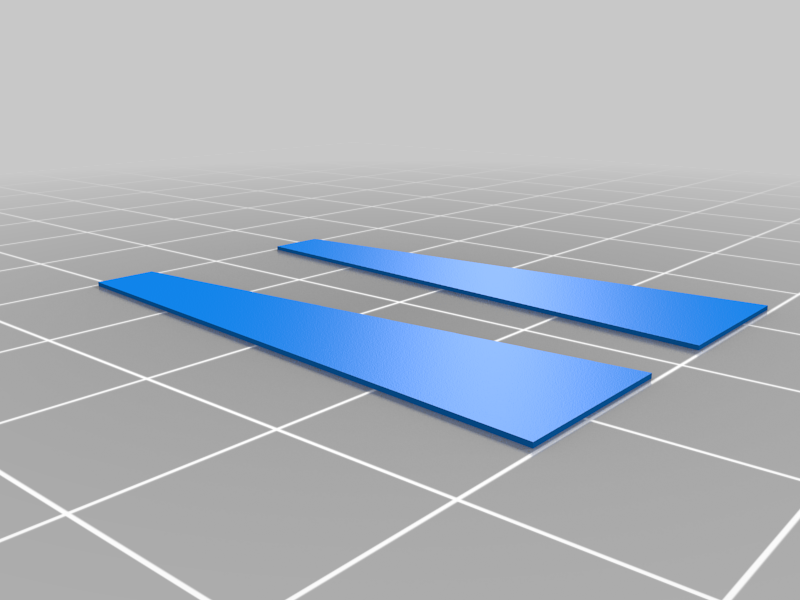

Có thể phải chà nhám mặt trên của môi sậy (reed lips) để cây sáo dễ chơi hơn.

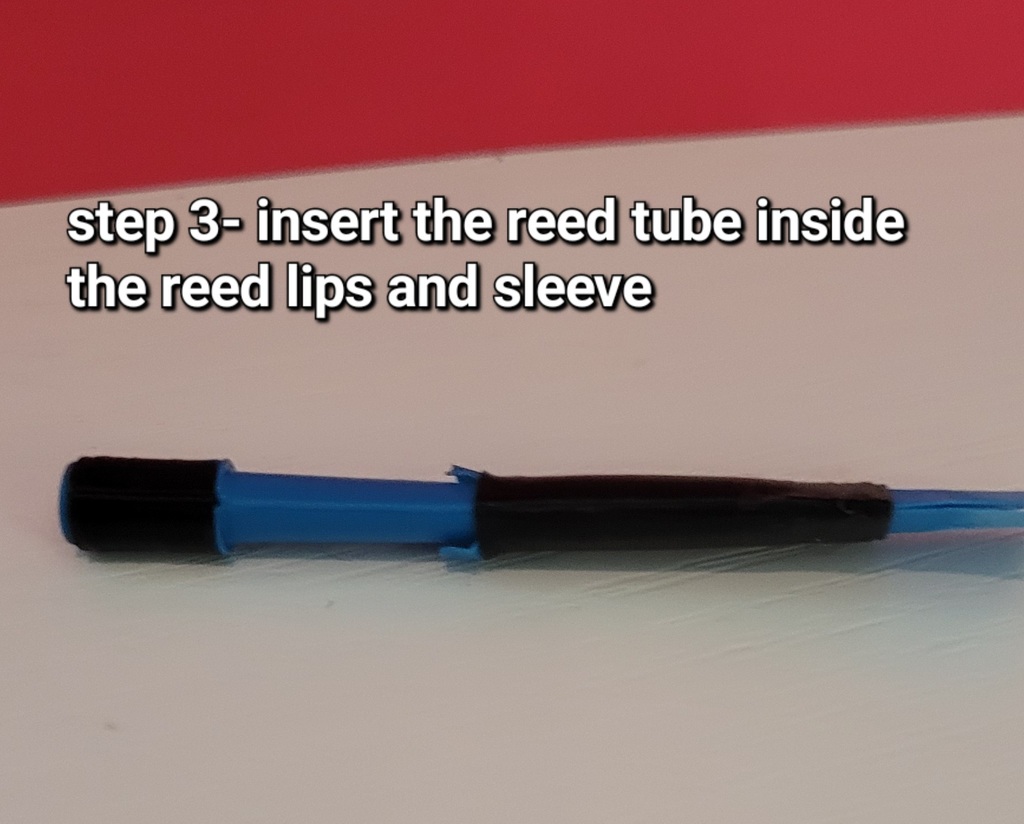

Sau khi lắp ráp bộ phận sậy, hãy uốn nhẹ bộ phận sậy như trong hình và tạo nếp gấp để tăng kích thước của khe hở.

Cách tôi thiết kế

Chỉ âm thanh - thử nghiệm cây sáo tập bagpipe:
