Tiny Toy Blaster V2 (Súng Đồ Chơi Airsoft 6mm) Không Keo, Không Ốc Vít: Chỉ Dây Thun và Bản In

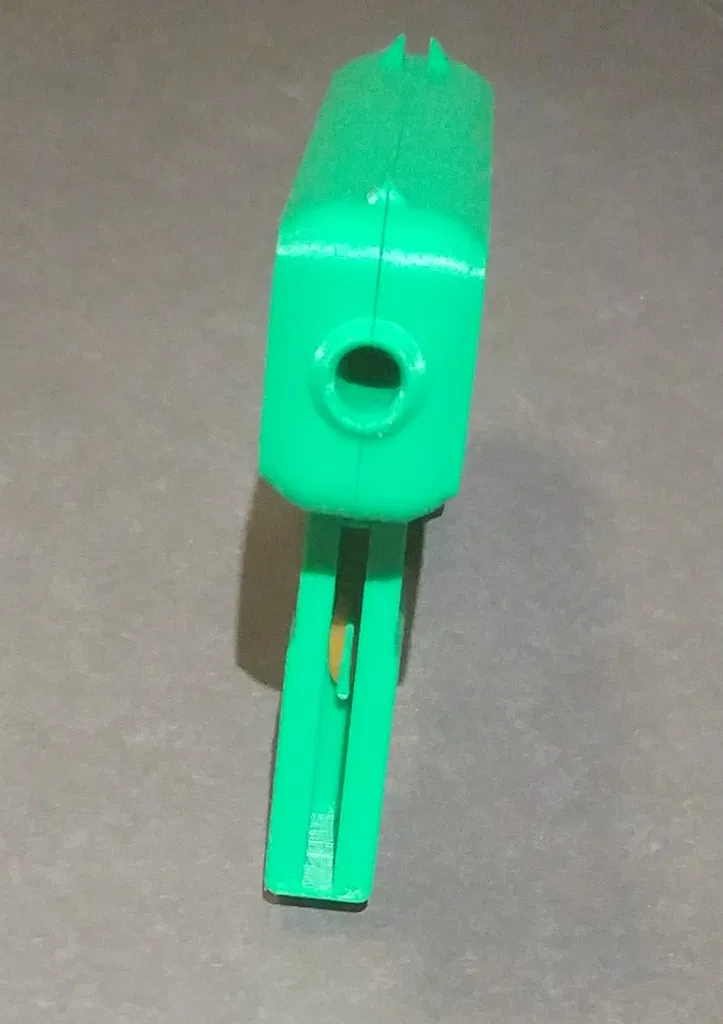

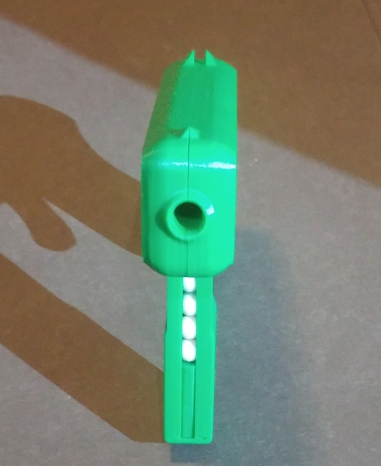

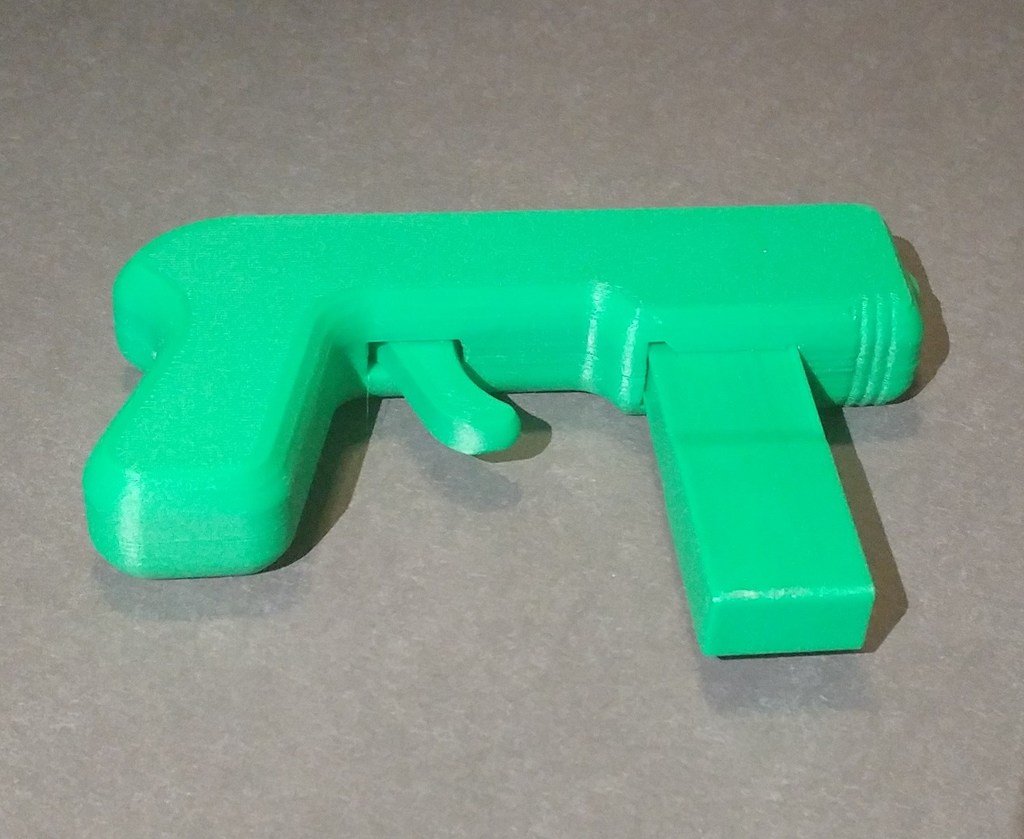

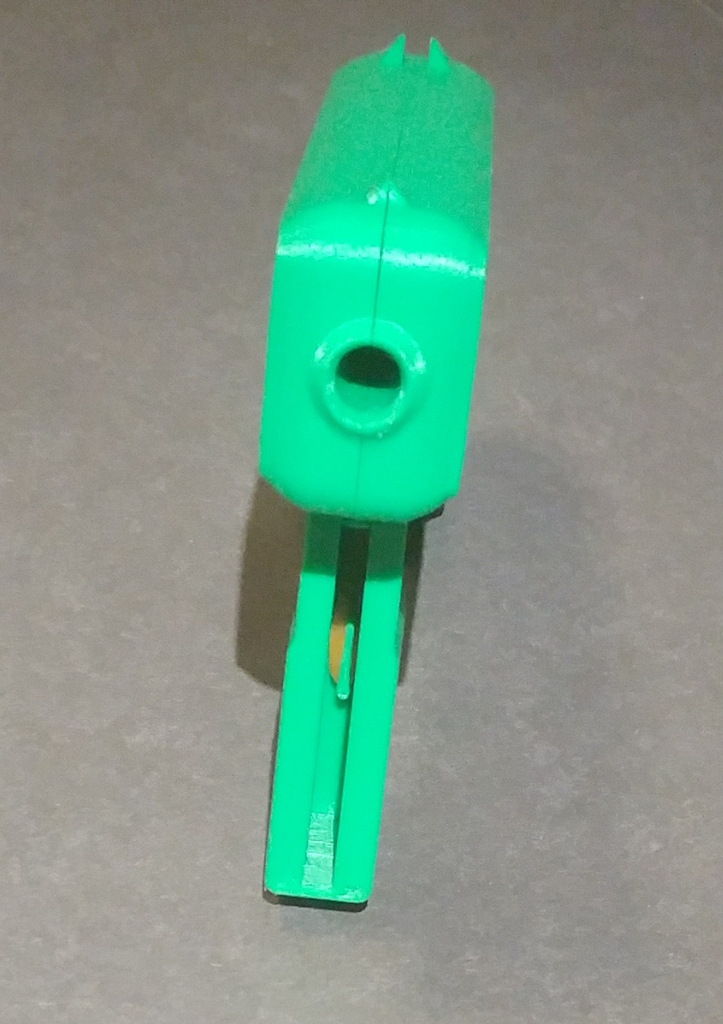

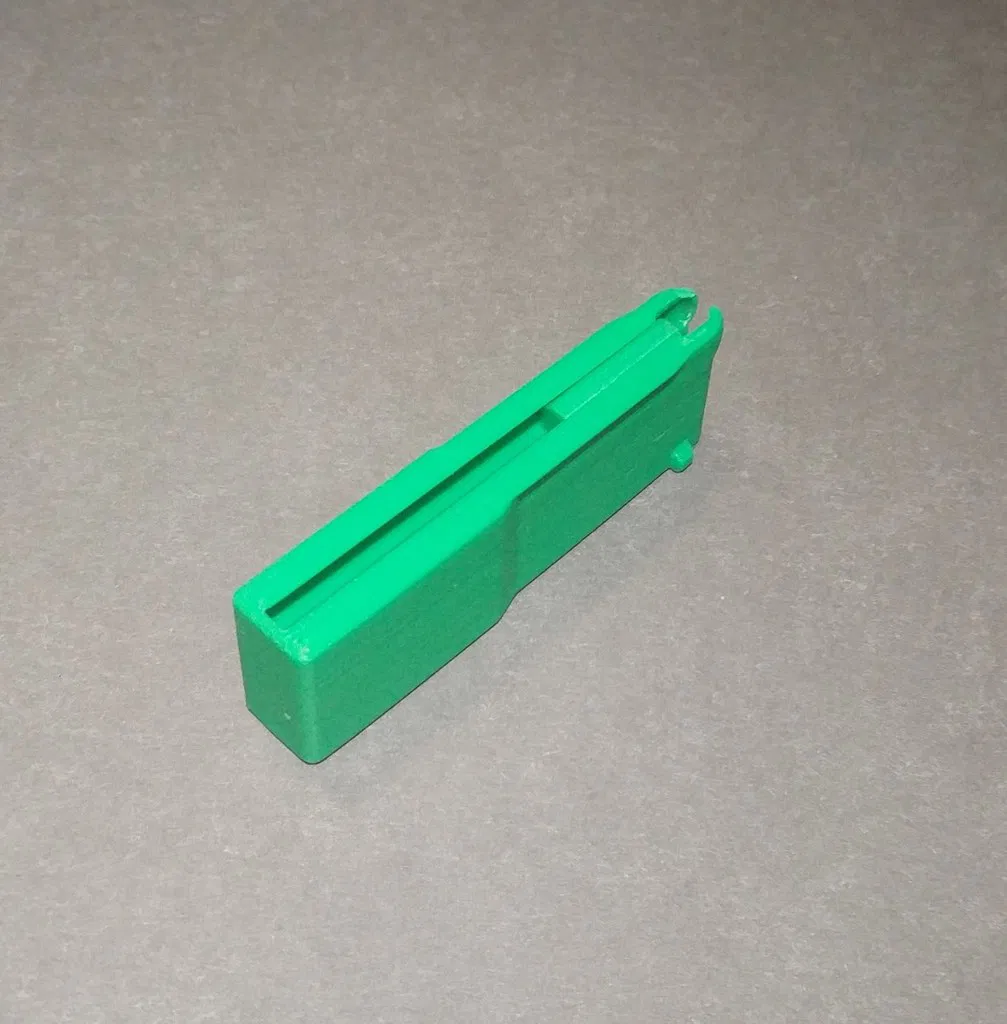

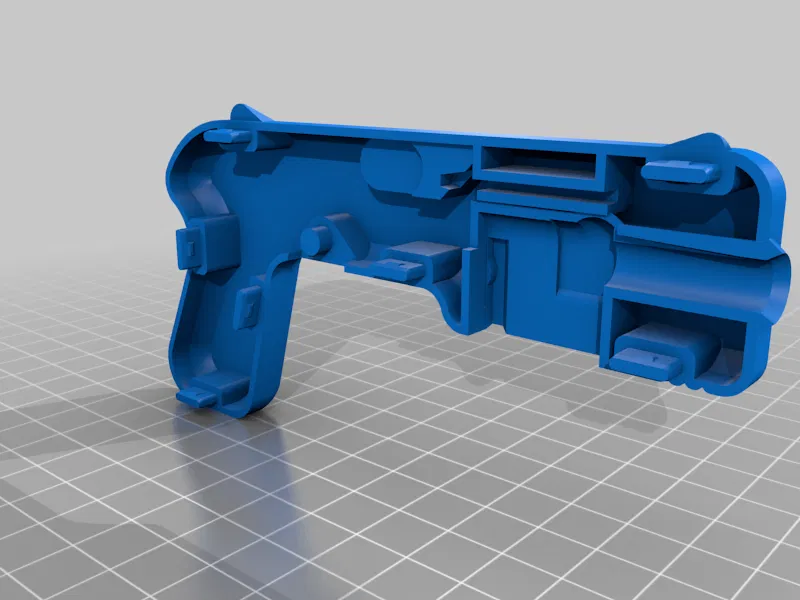

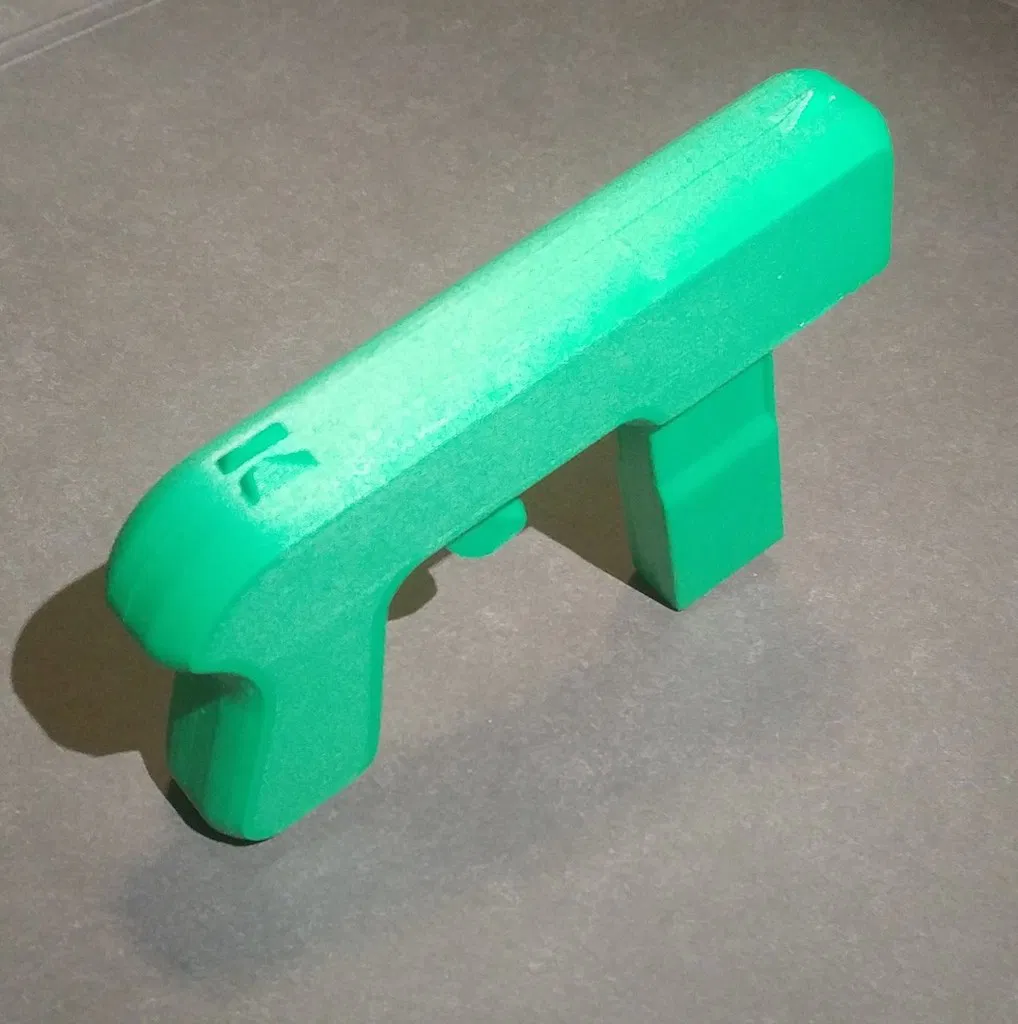

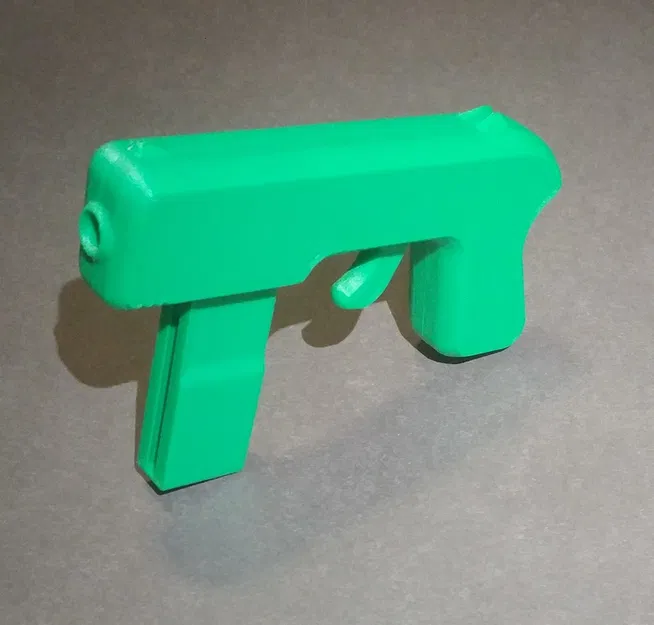

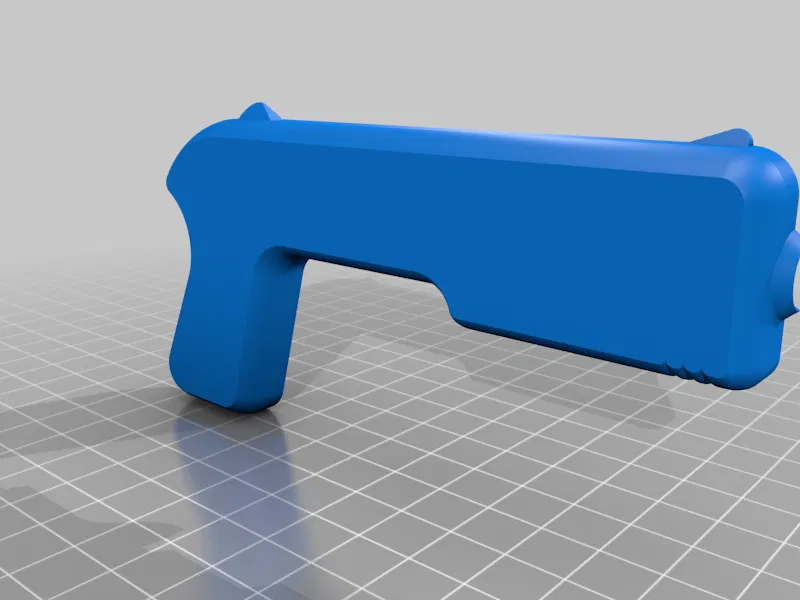

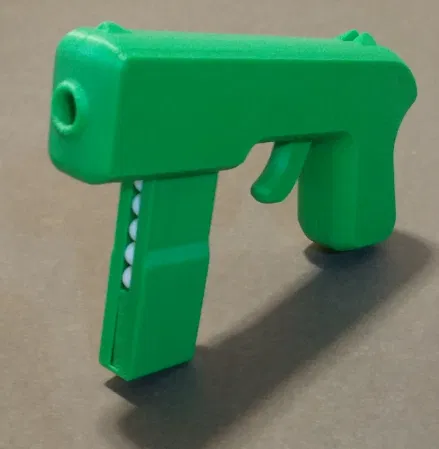

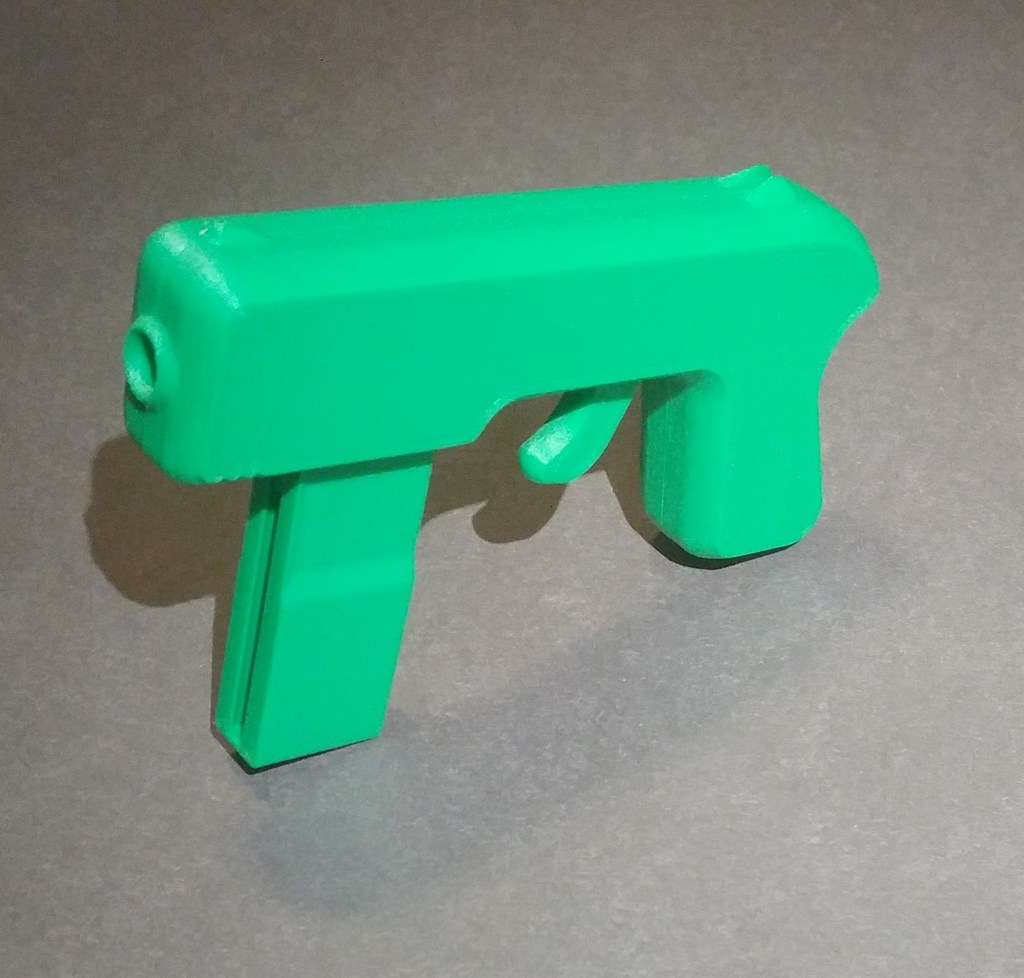

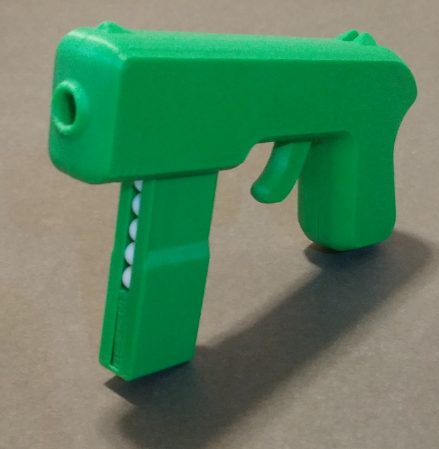

Tóm tắt Khẩu Blaster đồ chơi tí hon. Nó bắn xa khoảng 30 feet, khá nhỏ và được làm hoàn toàn từ nhựa in 3D cùng hai sợi dây thun (một cho cò súng và một cho băng đạn). Nó không cần bất kỳ ốc vít hay keo dán nào, chỉ dùng các chốt in 3D để nối phần vỏ hình vỏ sò. Nó tốn khoảng 45 gram filament, có thể in bằng PLA và chỉ có một bộ phận cần hỗ trợ (dễ dàng tháo rời và nằm ở cò súng). Băng đạn tự động kẹp vào và rút ra. Nó bắn đạn airsoft 6mm. Xuất bản từ bài đăng gốc của tôi trên Thingiverse ### Cập nhật V2 * Tầm bắn tăng

• Dễ in hơn (không còn phần nòng súng)

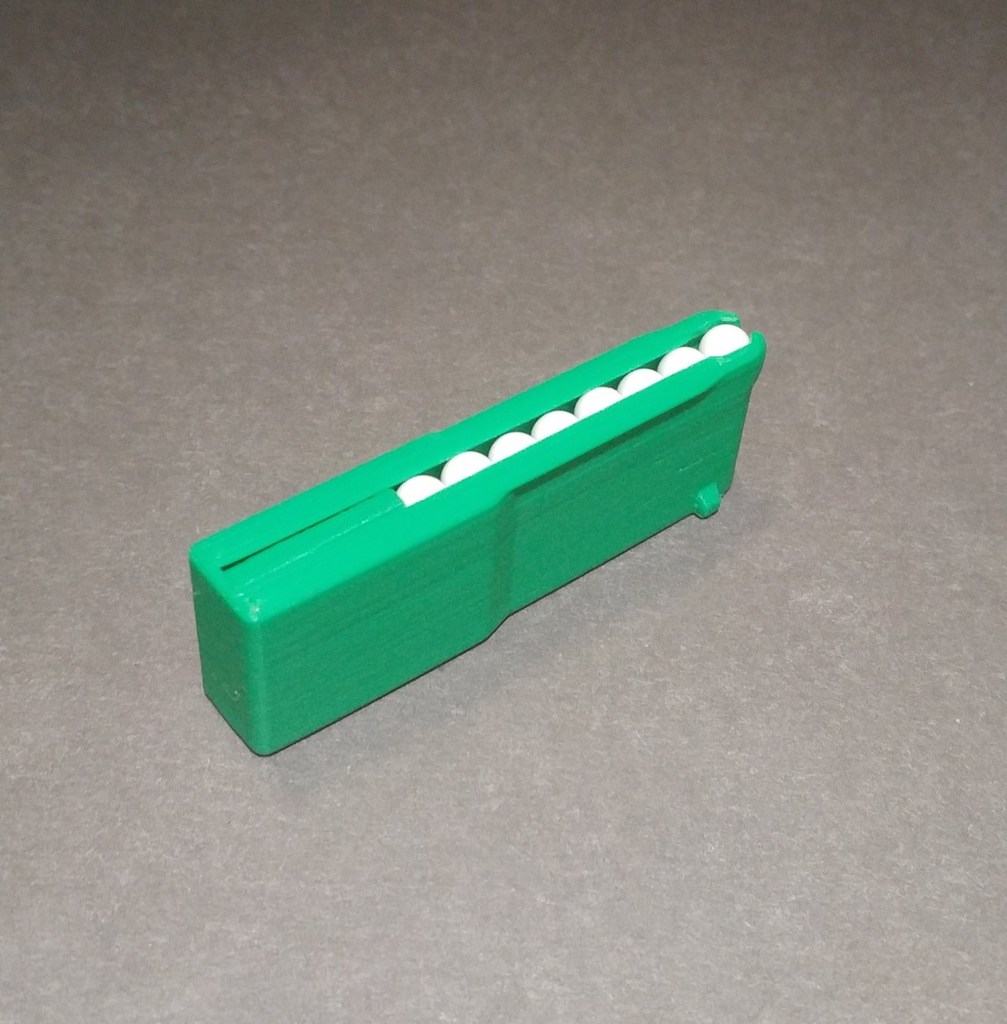

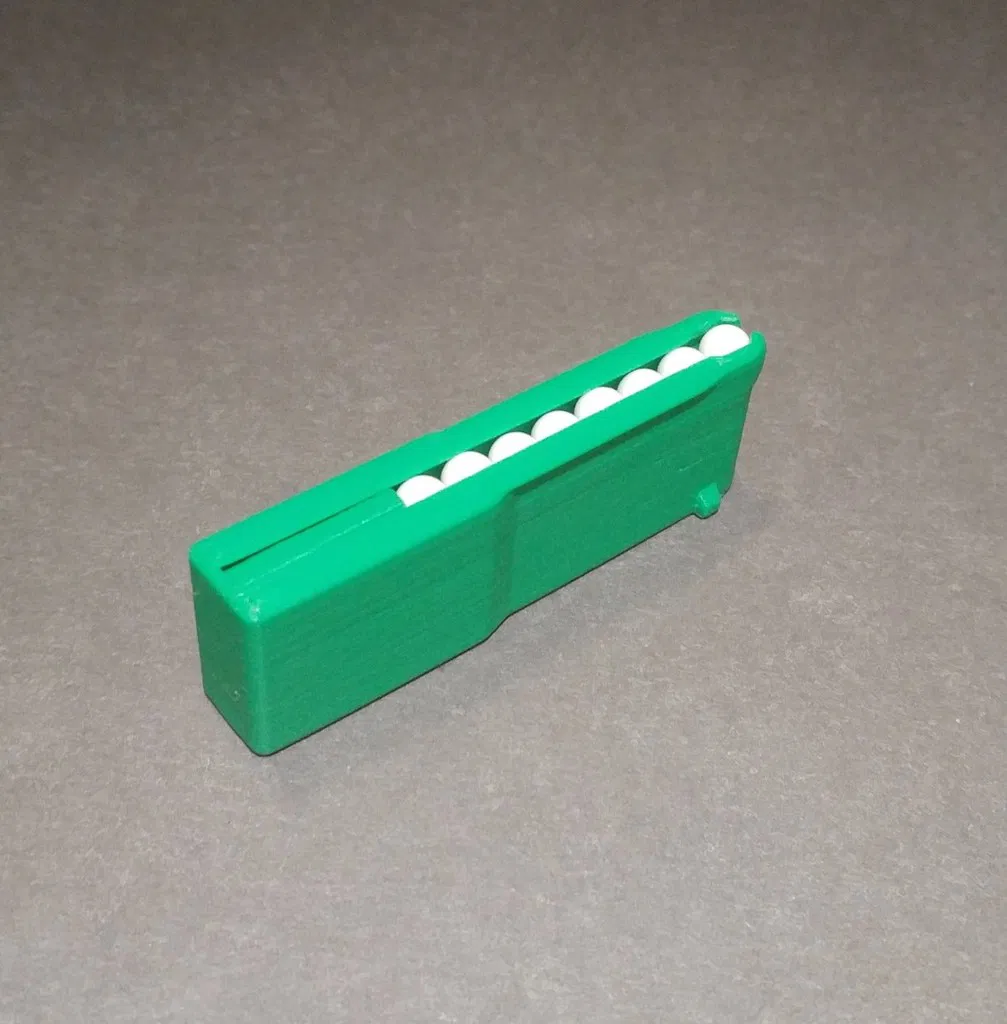

• Kích thước nhỏ hơn (do không có nòng và băng đạn chứa 8 viên thay vì 9 viên)
• Lắp ráp dễ hơn (Không gian cho dây thun rộng hơn, dung sai lỏng hơn và dễ lắp chốt/kẹp hơn)

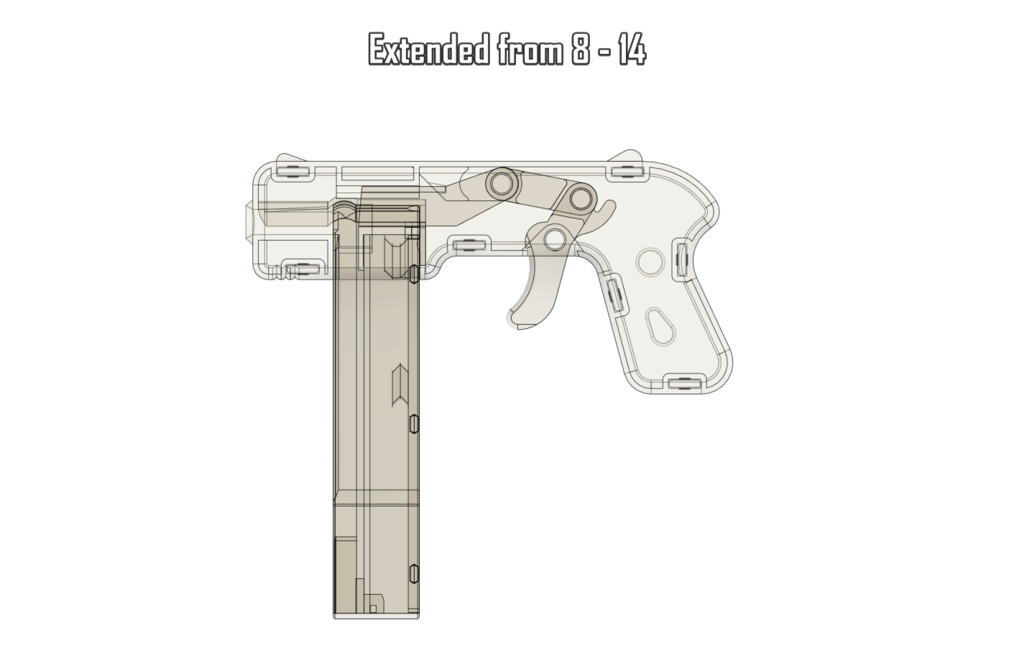

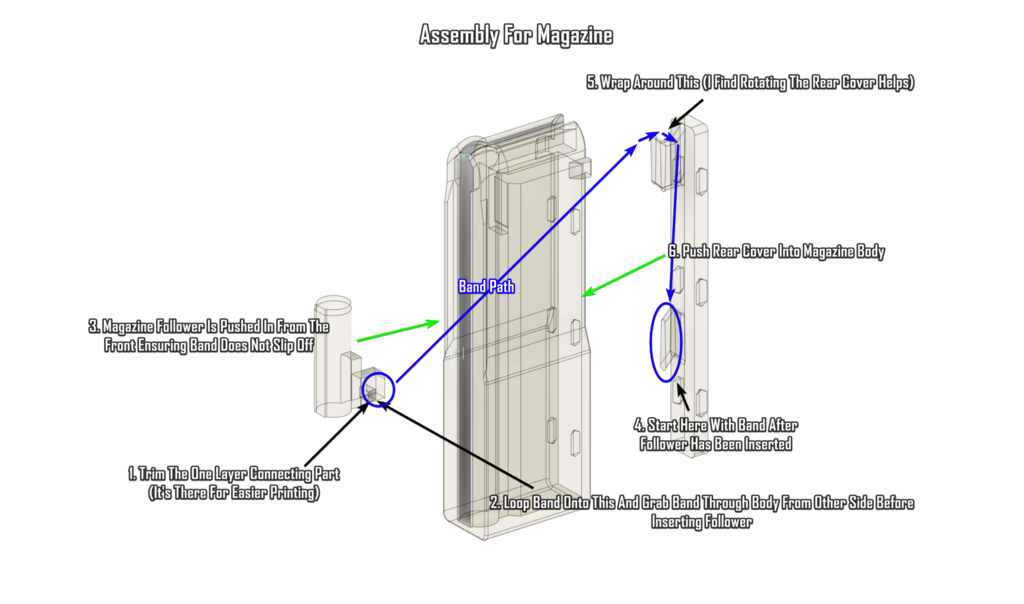

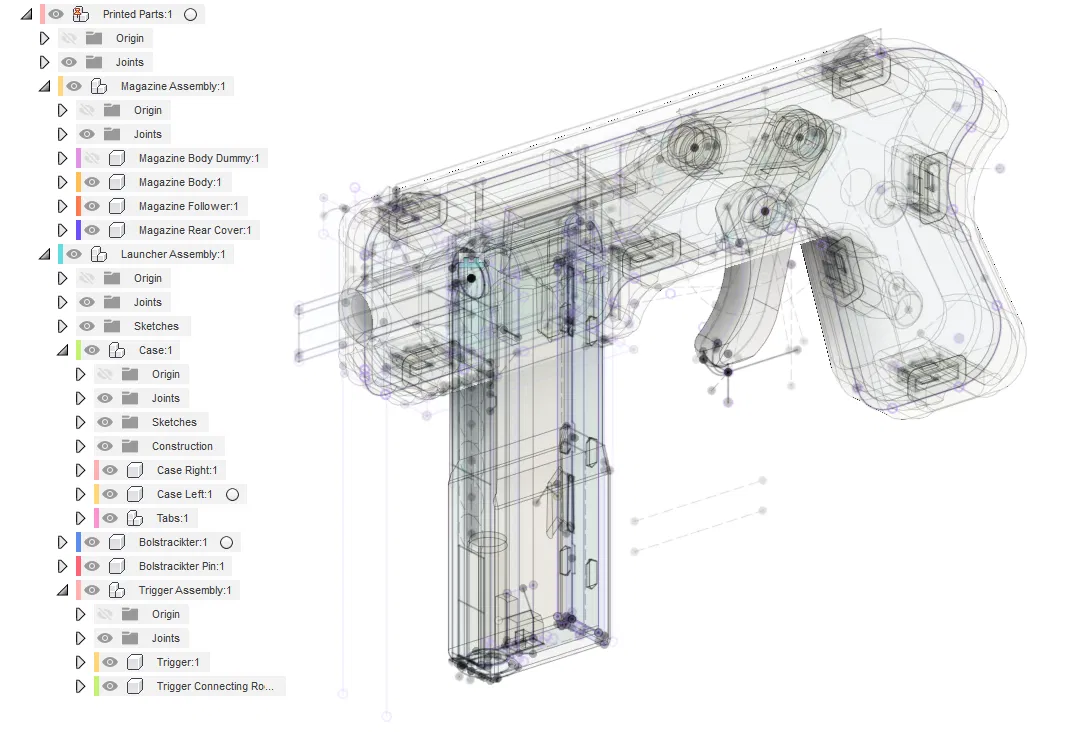

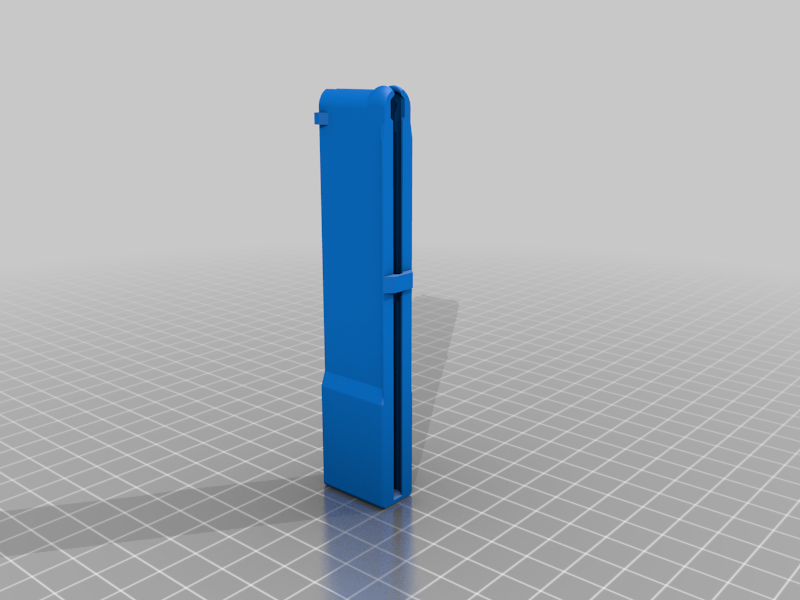

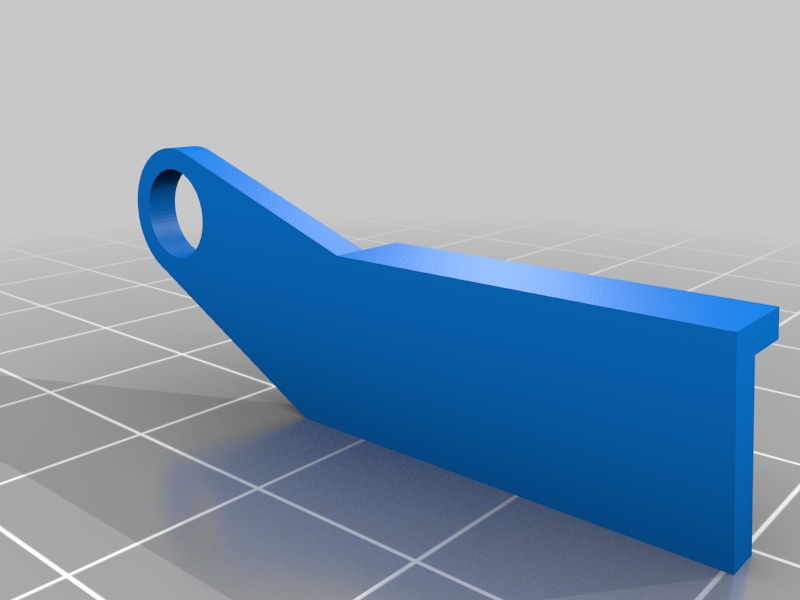

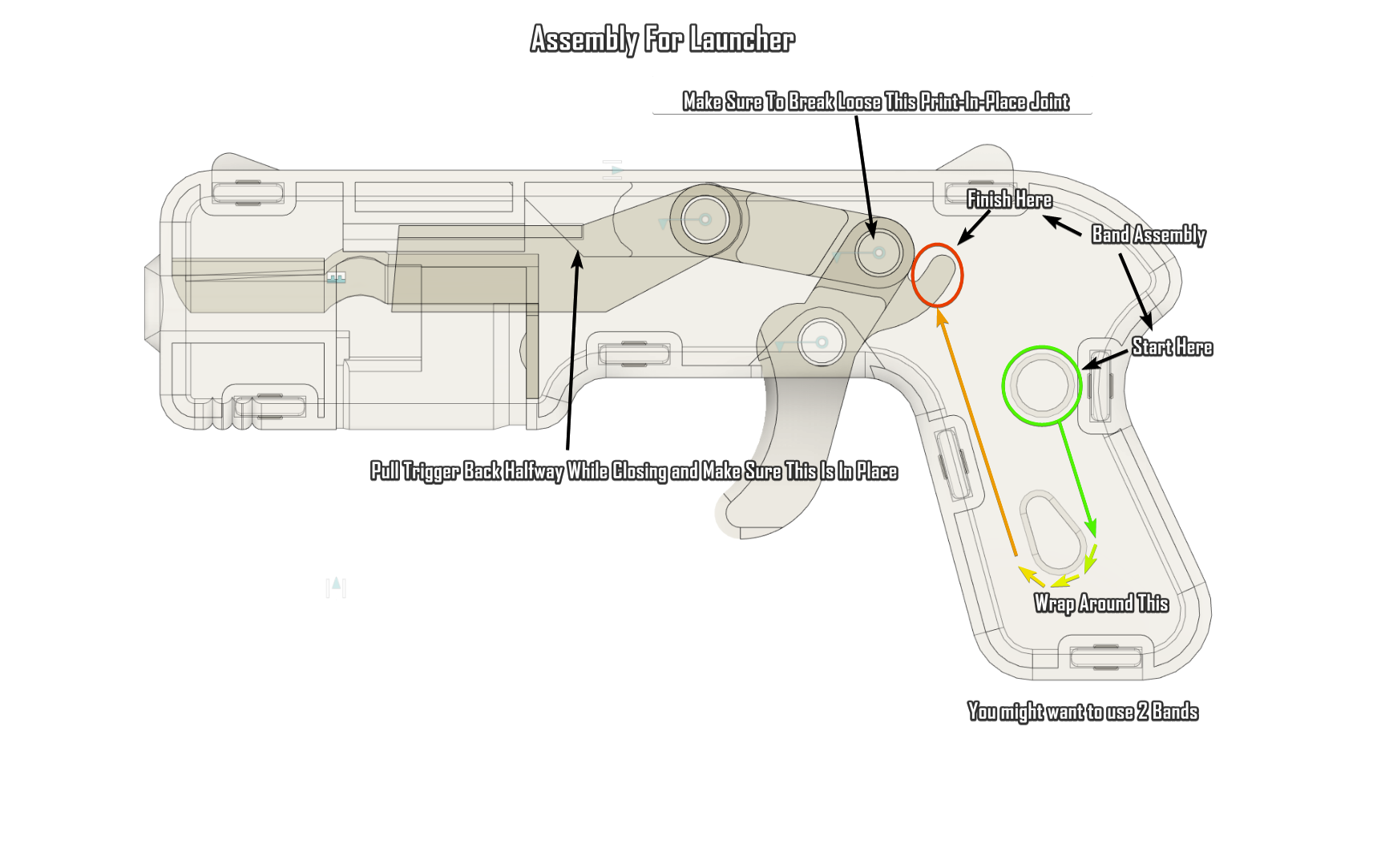

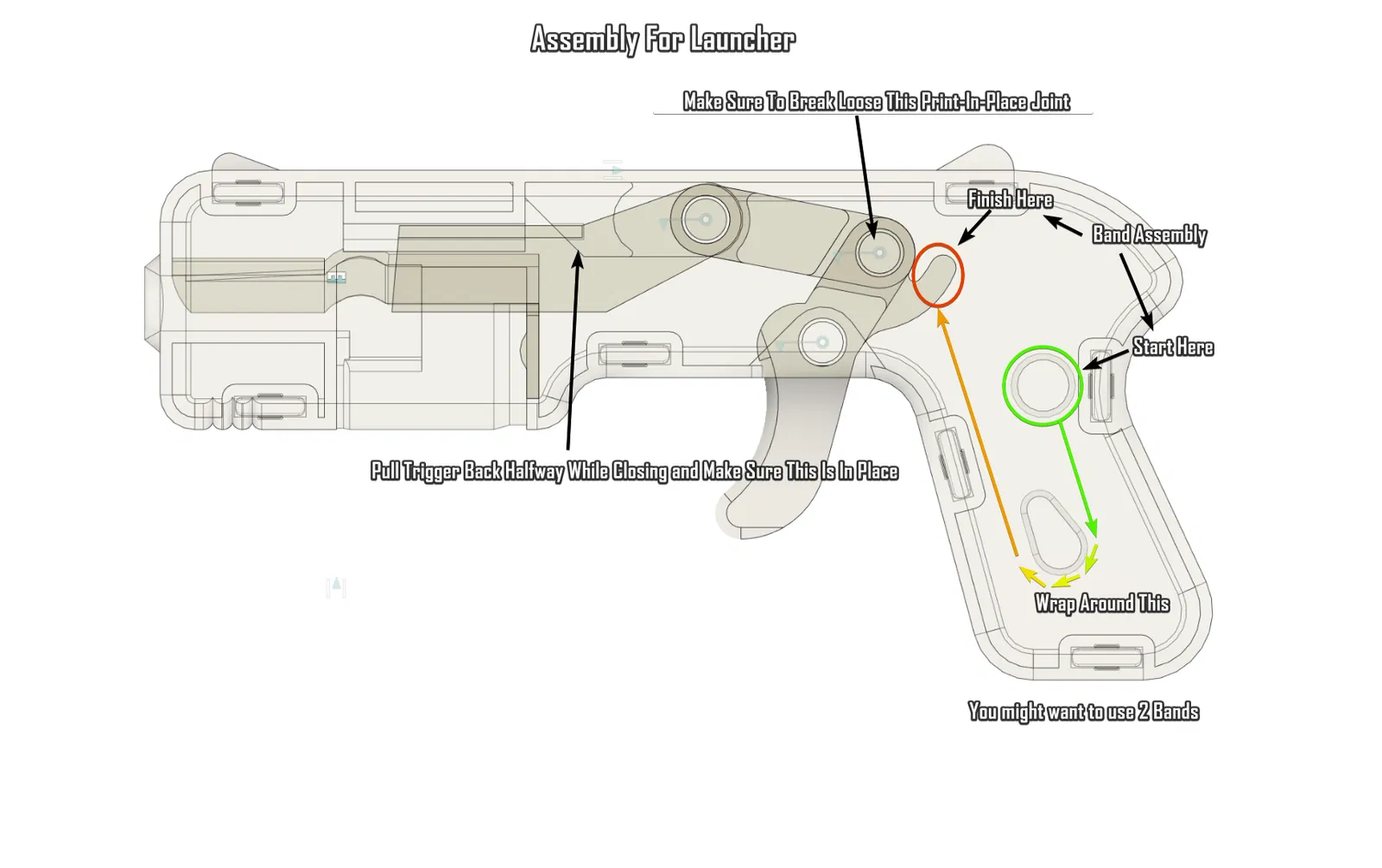

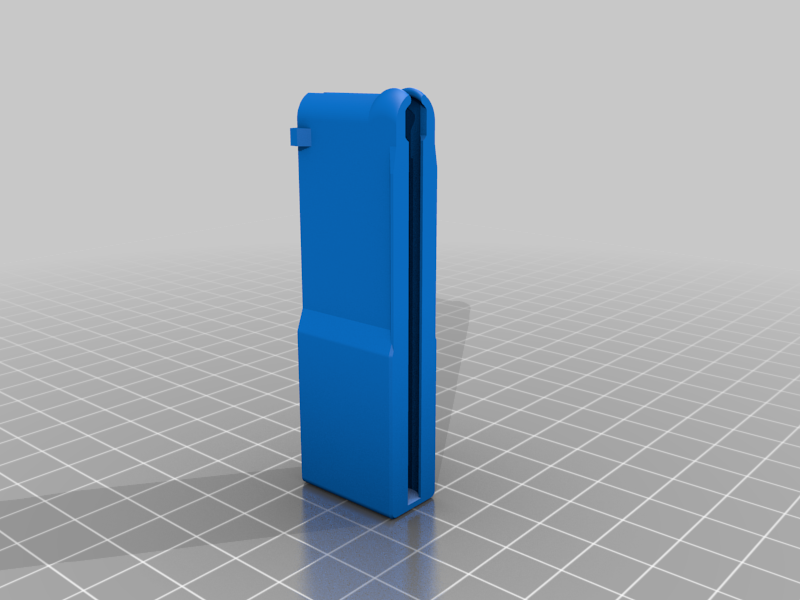

• Cò súng bóp nhẹ hơn (Tôi nhận ra mình đã hiểu lầm về nguyên nhân khiến đạn bay nhanh hơn và đã thêm phần giải phóng cho lưỡi gà của băng đạn bị cong). ### Hướng dẫn In và Lắp ráp Bên dưới kèm hình ảnh và sơ đồ ### Cài đặt In Máy in: Creality CR-6 Rafts: Không Hỗ trợ: Có - Chỉ một chỗ Độ phân giải: Chiều cao lớp 0.2mm, Đầu phun 0.4mm Infill: 15% (thường dùng là ổn) ### Filament: Kexcelled PLA K5 Green (nhưng loại nào cũng được, PLA càng đàn hồi và cứng thì càng tốt cho vận tốc viên đạn) ### Sau khi In Dây thun đi theo đường như hình. Đảm bảo kéo cò súng nửa chừng hoặc hơn để bộ phận đẩy đạn (Cái đập vào đạn) được đặt đúng vị trí và nằm trong rãnh của nó. Bạn sẽ muốn gãy phần nhựa mỏng 1 lớp trên bộ phận dẫn đạn để dây thun luồn qua. Tiếp theo, quấn dây thun quanh cái núm trên bộ phận dẫn đạn, và để nó thả xuống qua thân băng đạn. Cuối cùng, gắn dây thun vào điểm gắn dây thun dưới cùng trên nắp sau, sau đó xoay nó để nó chạy lên trên. Cuối cùng, đẩy nó vào với các chốt giữ nó đúng vị trí. ### Cách Tôi Thiết Kế Thiết kế bằng F360. Tạo hình dạng vỏ phẳng bằng bản phác thảo.
• Đùn hình dạng phẳng.
• Cắt biên dạng để dễ cầm.
• Tạo bản phác thảo cho hầu hết các bộ phận bên trong.
• Tạo bản phác thảo để hỗ trợ hầu hết các bộ phận bên trong.

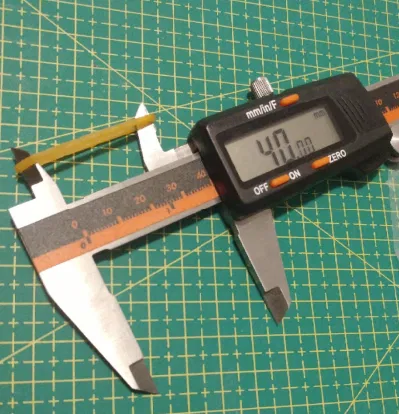

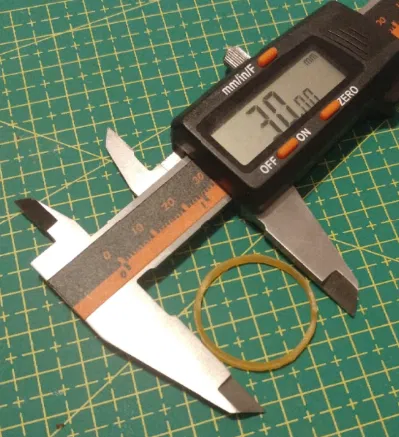

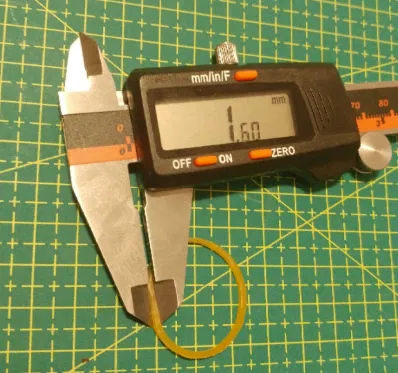

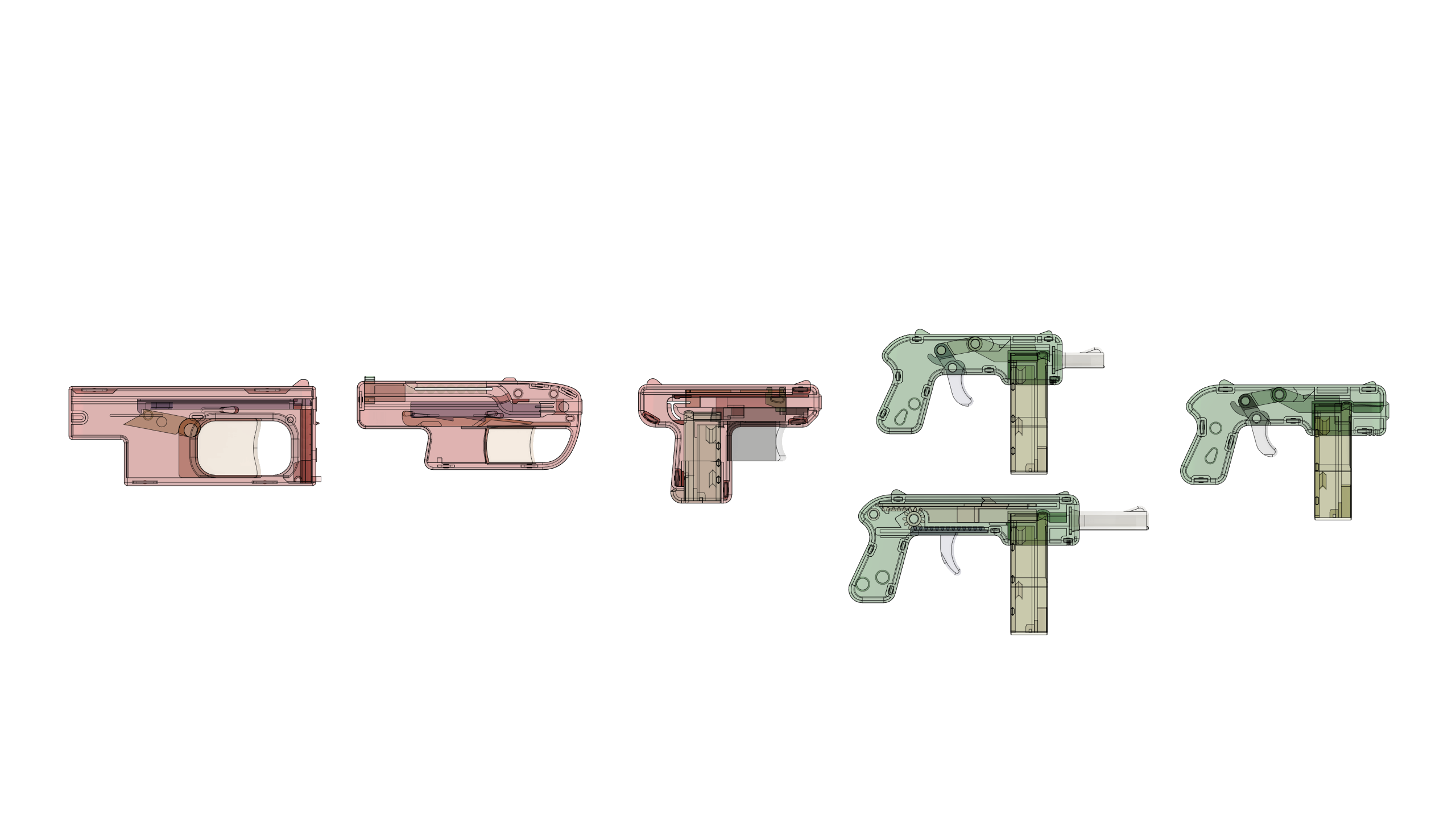

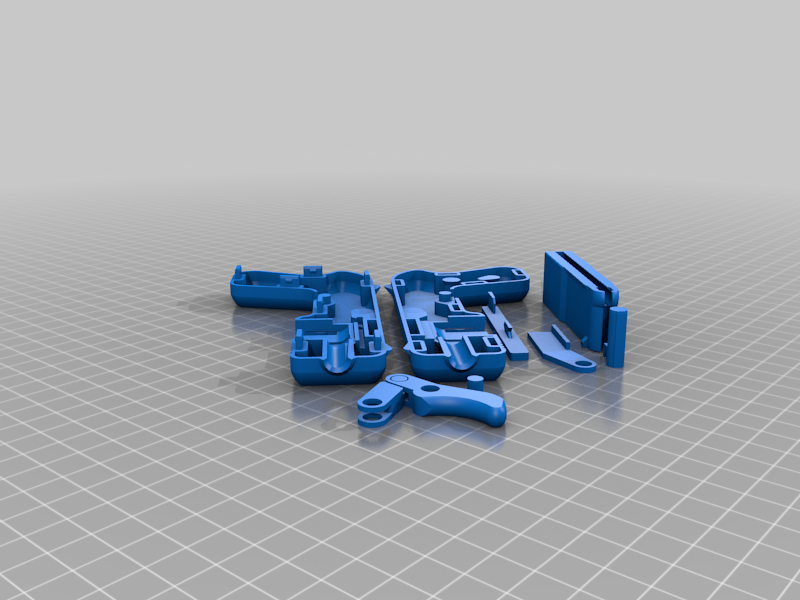

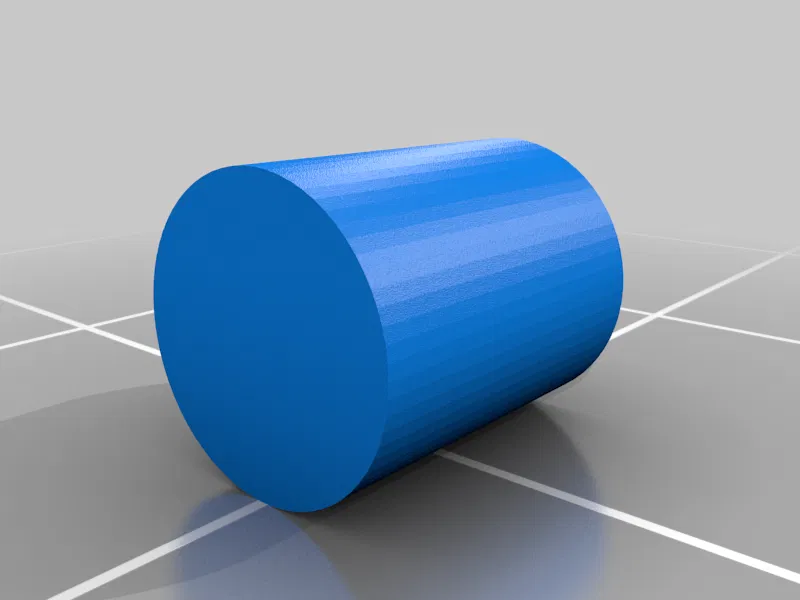

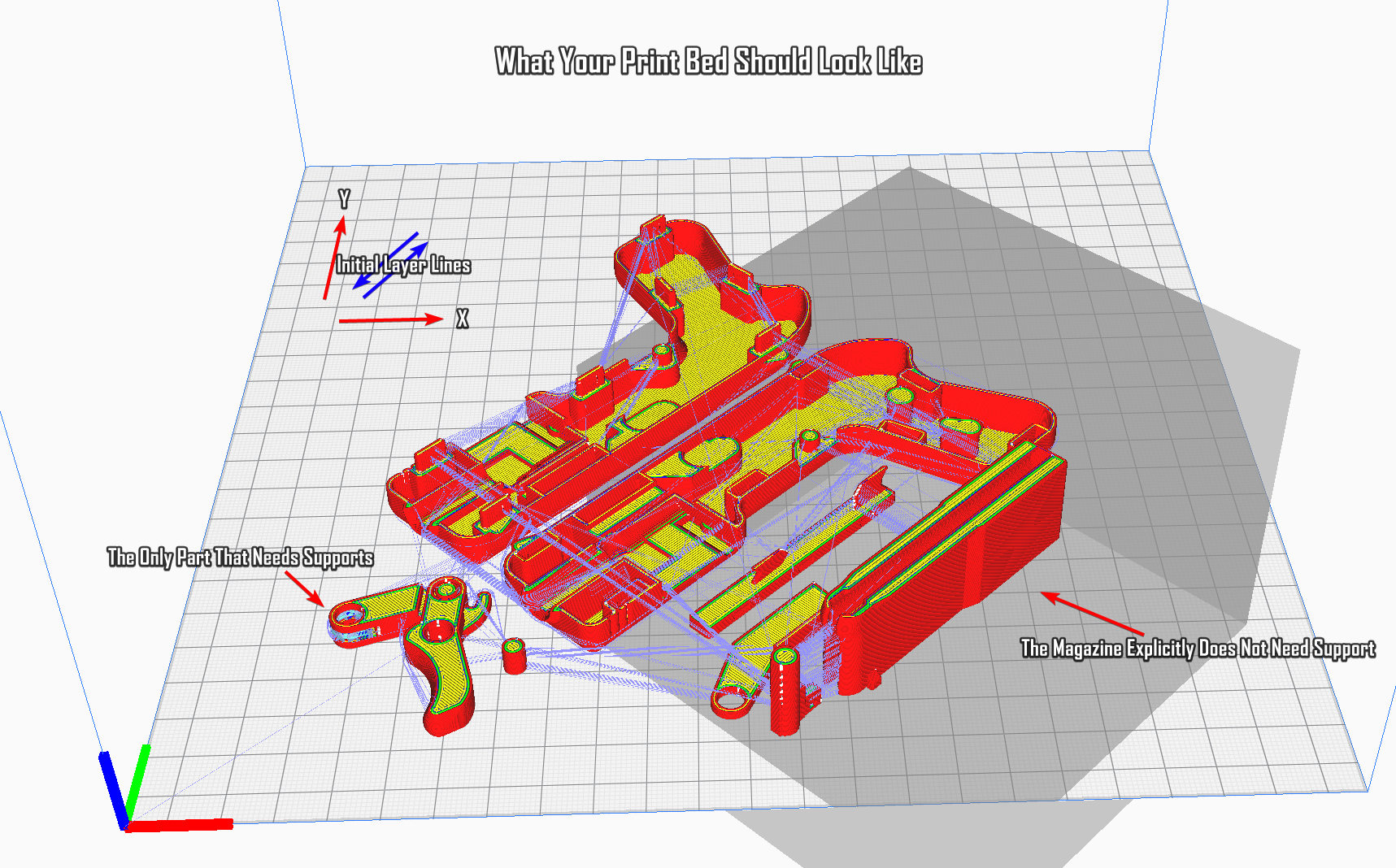

• Chia đôi nó ra. Tạo các chốt là một bộ phận với các thành phần chốt đực nhám, đực và cái với phần đực được thêm vào một bên, phần cái vào bên kia, và phần đực nhám được dùng để cắt phần cái. Đây là tất cả các mẫu thử nghiệm đã được thực hiện để đi đến kết luận... Tôi cần học cách thất bại nhanh và thường xuyên hơn. ### Các bộ phận Các sợi dây thun đã dùng Các sợi dây thun dùng cho cả cò súng và băng đạn đều được chụp trong ảnh, tuy nhiên bạn có thể quấn một sợi dây thun lớn hơn hai lần cho cò súng, hoặc băng đạn (việc này sẽ hơi khó nên dùng sợi nhỏ hơn sẽ tốt hơn). Tôi đã mua một gói có nhãn 2.5cm: https://www.aliexpress.com/item/1005001872435921.html? Những sợi này được dùng cho cả khẩu blaster và băng đạn. Tôi thích dùng 2 sợi dây thun cho khẩu blaster để nó đàn hồi hơn. ### Hướng dẫn In * In theo hướng như hình (Để các đường vân chạy dọc theo khẩu blaster và các phần bridge in đẹp mà không cần cài đặt bridge đặc biệt).

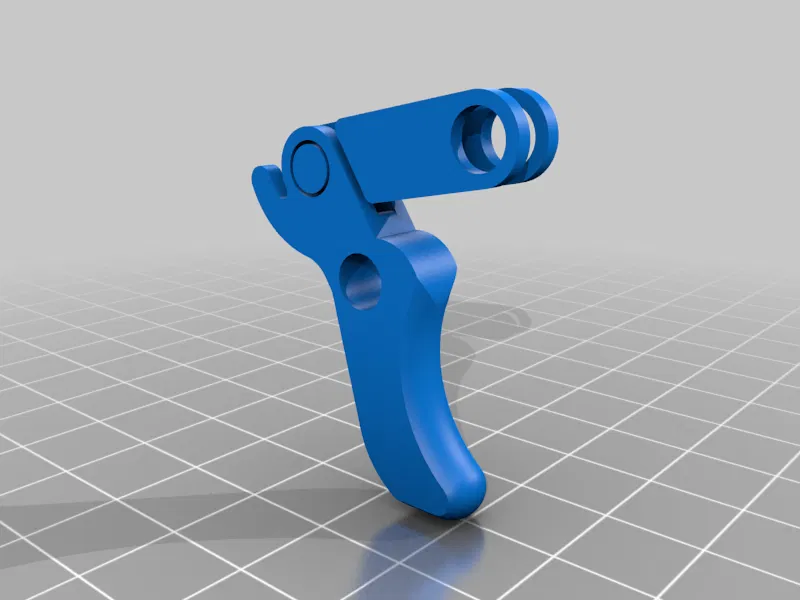

• Chỉ cần hỗ trợ ở cò súng. Các bộ phận khác đều in không cần hỗ trợ.
• Điều này giả định máy in của bạn có dung sai XY là 0.3 - 0.4mm và Z là 0.4mm.
• Điều chỉnh Horizontal expansion (mở rộng theo chiều ngang) khi cần thiết và initial horizontal expansion/z-offset cho elephants foot, nhưng nó sẽ hoạt động trên mọi máy Ender 3, Prusa hoặc tương tự. Nếu gặp vấn đề về dính đế in, hãy thử dùng keo dán và hoặc giảm tốc độ in lớp đầu tiên.

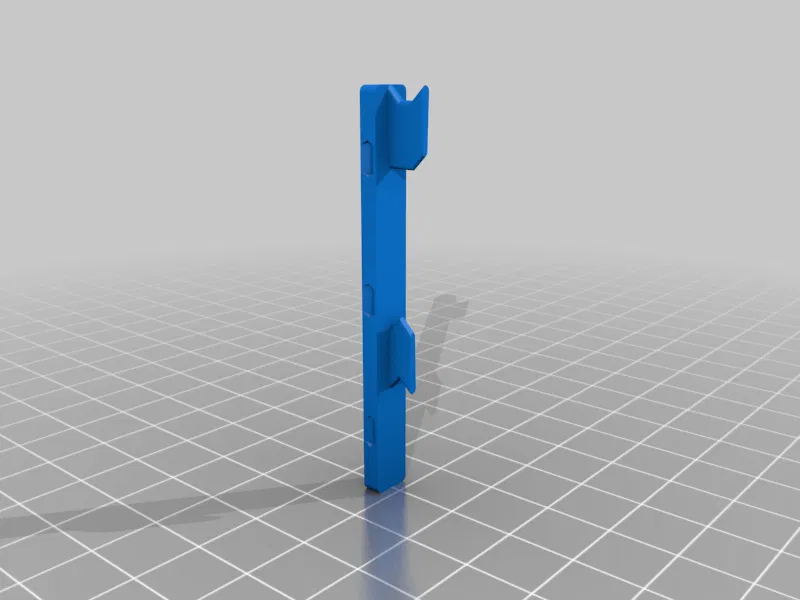

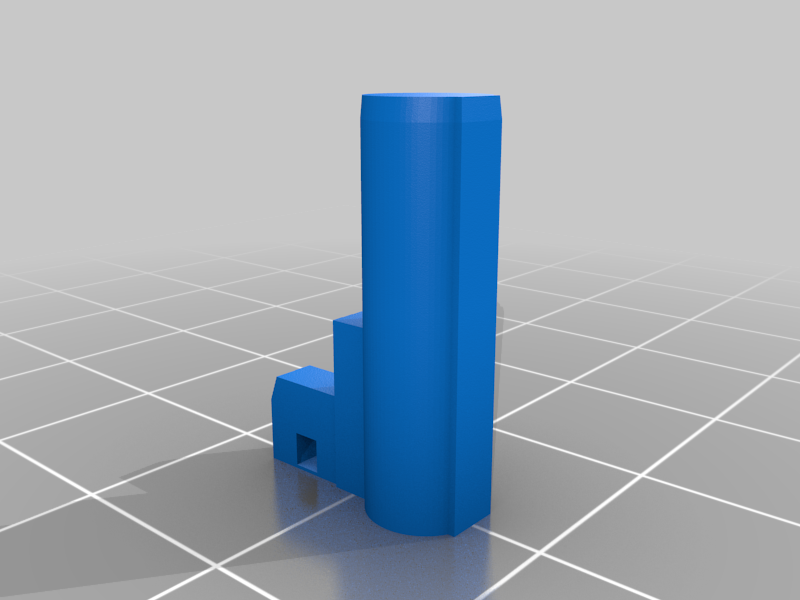

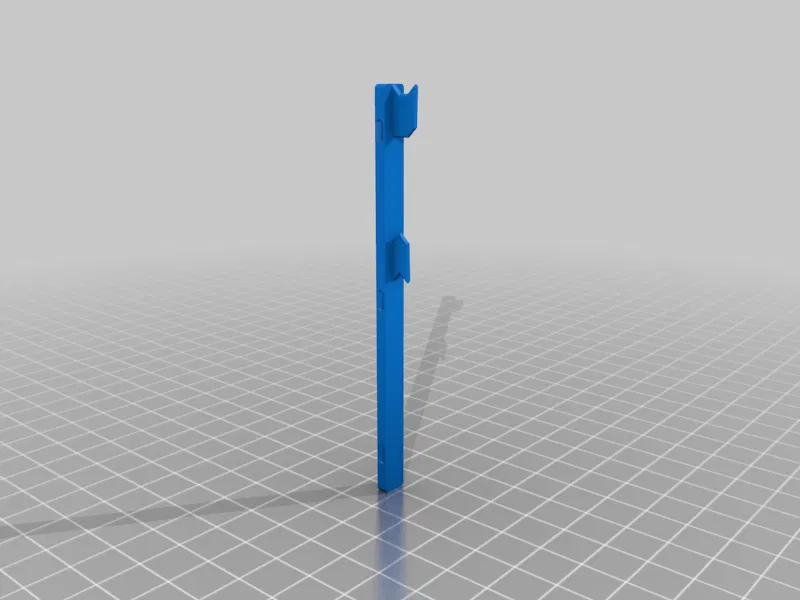

• Bộ phận dẫn đạn của băng đạn có một phần mỏng 1 lớp có thể hy sinh, có thể bẻ gãy bằng kìm hoặc dao cắt. Danh mục: Đồ chơi Cơ khí
