Nâng Cấp +3 Cho Băng Đạn Staccato/Prodigy DS/2011

Tác giả ryzenchr_215896

Lượt tải
244
Lượt thích
24
Lượt coi
1.583

File 2 135,2 KB

  • ProdigyV2Base_1766159165.stlSTL · 83,8 KB
  • ProdigyV2PlateThickened_1766159166.stlSTL · 51,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Tao méc cái vụ trả 50 đô la Mỹ cho Springfield hay hãng nào đó cho cái đế +3 gắn thêm cho băng đạn Prodigy DS 17 viên, nên tao tự thiết kế cái này trong Fusion 360 từ đầu.

Hiện tại đang xài ốc heat set M3x4 tao mua ở Microcenter nè: https://www.microcenter.com/product/623328/adafruit-industries-brass-heat-set-inserts-for-plastic-m3x4mm-50-pack

Tao có thể làm bản remix xài ốc heat set size Voron, nhưng tao muốn cái đế nó càng gọn càng tốt để không bị cồng kềnh.

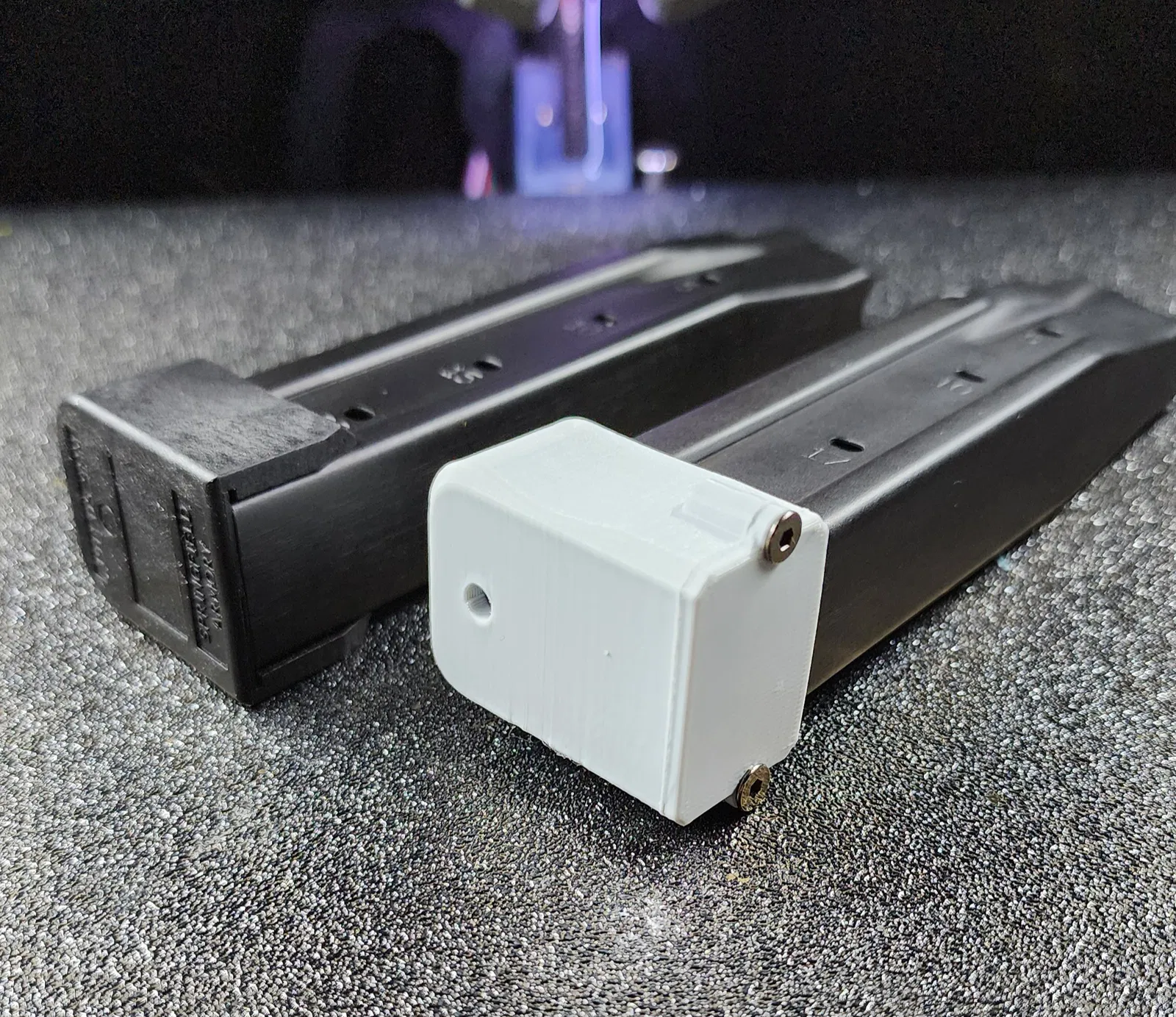

Còn xài ốc M3 đầu phẳng (FHCS - ISO 10642) nữa, nhưng mà ốc M3 đầu tròn hay đầu lục giác loại ngắn hơn cũng xài được, nhớ bỏ thêm keo khóa ren Loctite vô nha kẻo nó bung ra đó!

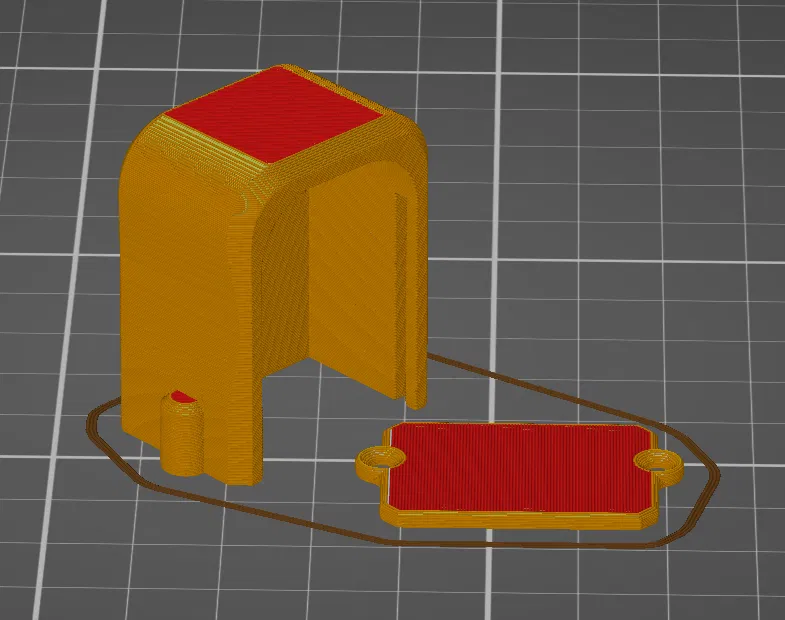

In úp xuống như hình, layer height 0.2mm hoặc thấp hơn, nozzle 0.4mm, 4 lớp tường, khuyến khích xài PLA+ nha.

Không cần Supports, nhưng mà tao đoán có thì nó sẽ làm cho mấy cái cầu nối (bridging) đẹp hơn.

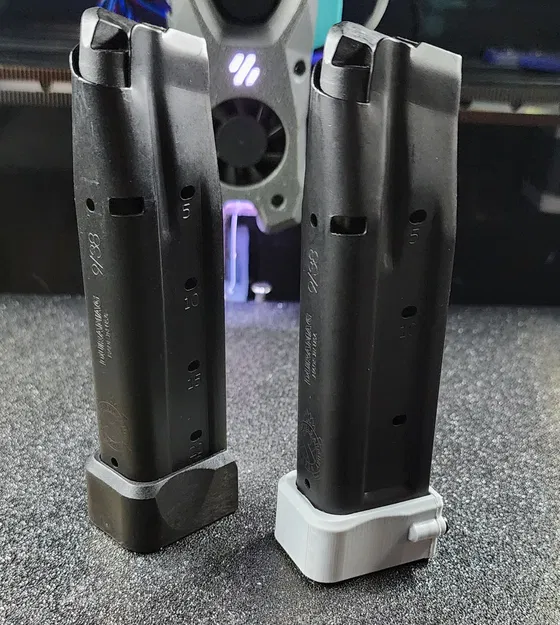

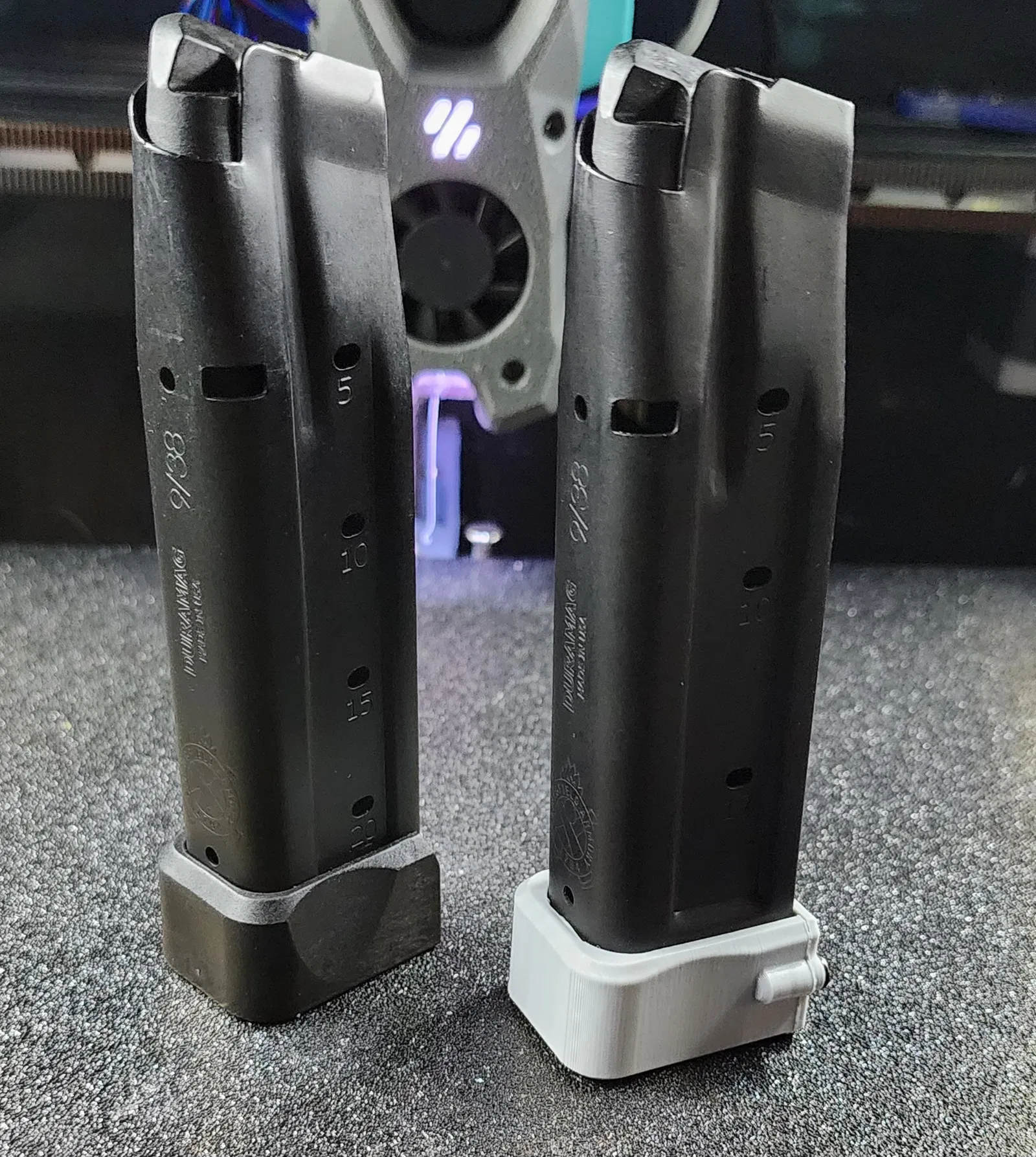

Hình chụp chung với băng đạn OEM 20 viên Prodigy DS, tao thiết kế nó cao cỡ đó khi gắn lên băng 17 viên để nó bằng với băng 20 viên.

Chúc vui!
