Bộ Dẫn Hướng Trục X Prusa i3 MK2.5S/MK3S R7 Có Lỗ Cấy Ren M3
Mô hình bộ phận dẫn hướng trục X R7 cho Prusa i3 MK2.5S/MK3S với các lỗ cấy ren M3. Dựa trên STL gốc R7, mô hình này hoàn hảo cho việc lắp ốc cấy ren M3x5x4, tương tự như hướng dẫn của Voron. Có hai phiên bản cho MK2.5S/MK3S+ và chỉ MK3S/MK3S+.
Mô tả

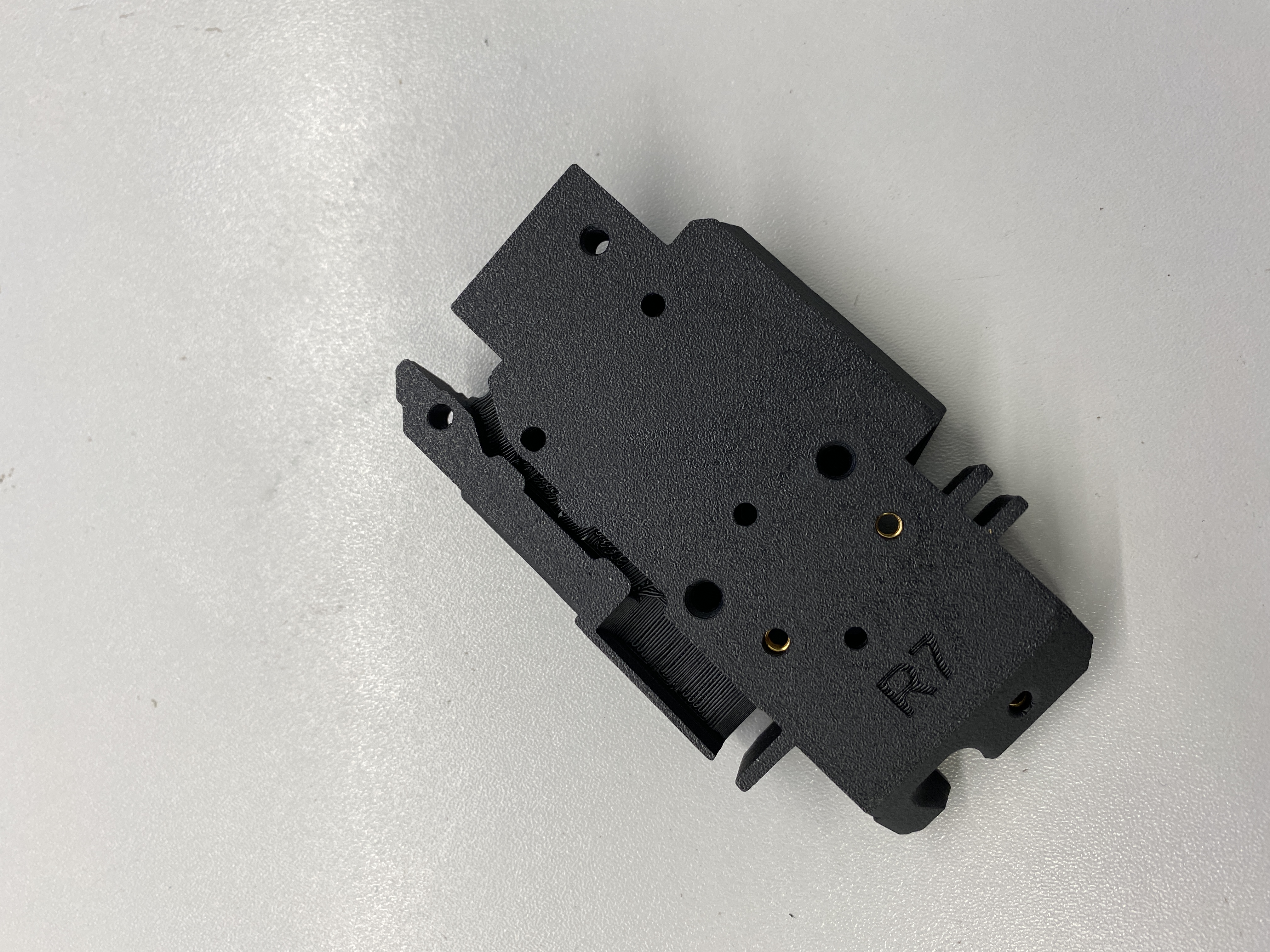

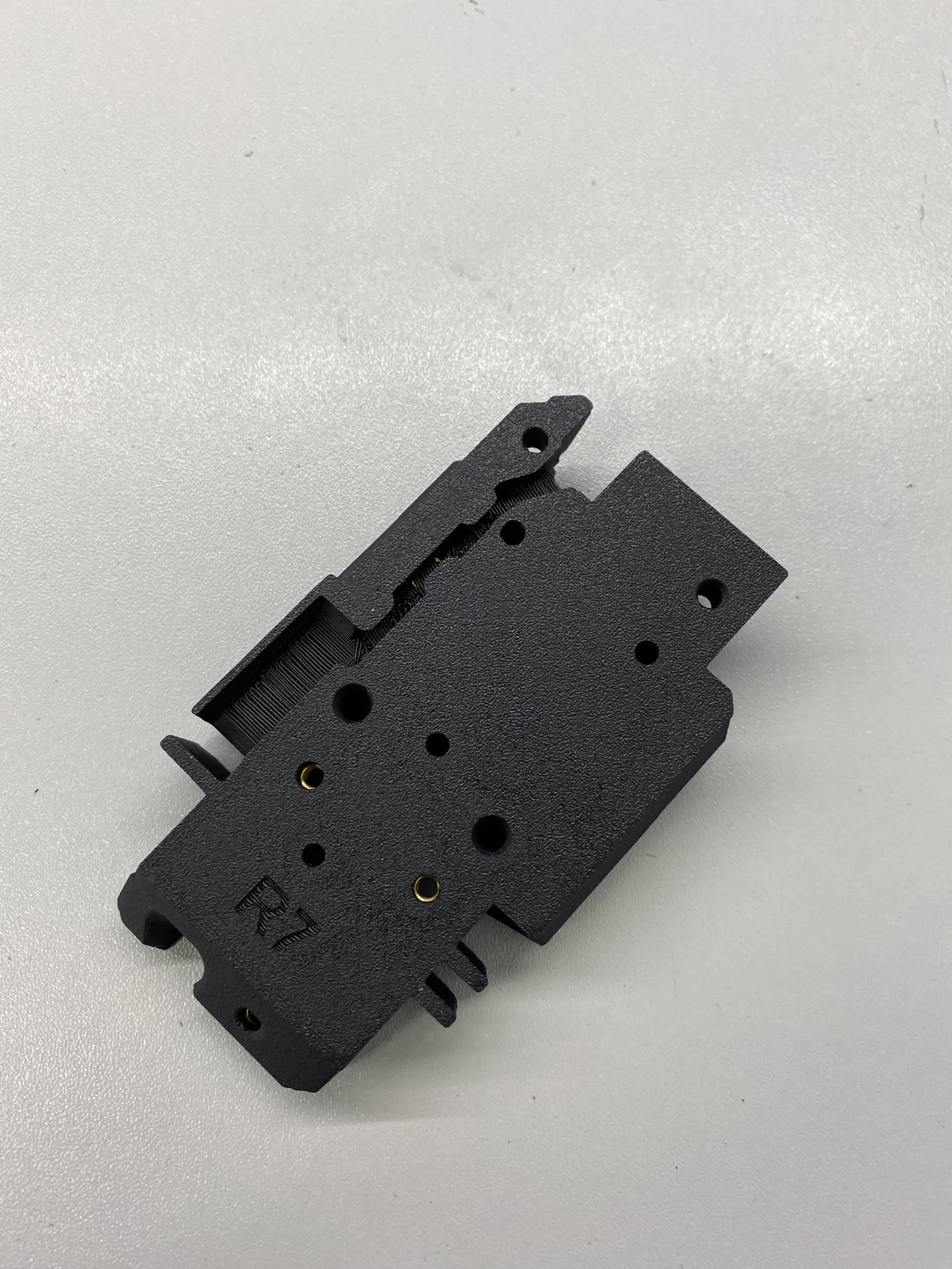

Bộ phận dẫn hướng trục X Prusa i3 MK2.5S/MK3S với các lỗ cấy ren M3 dựa trên file STL R7 gốc.

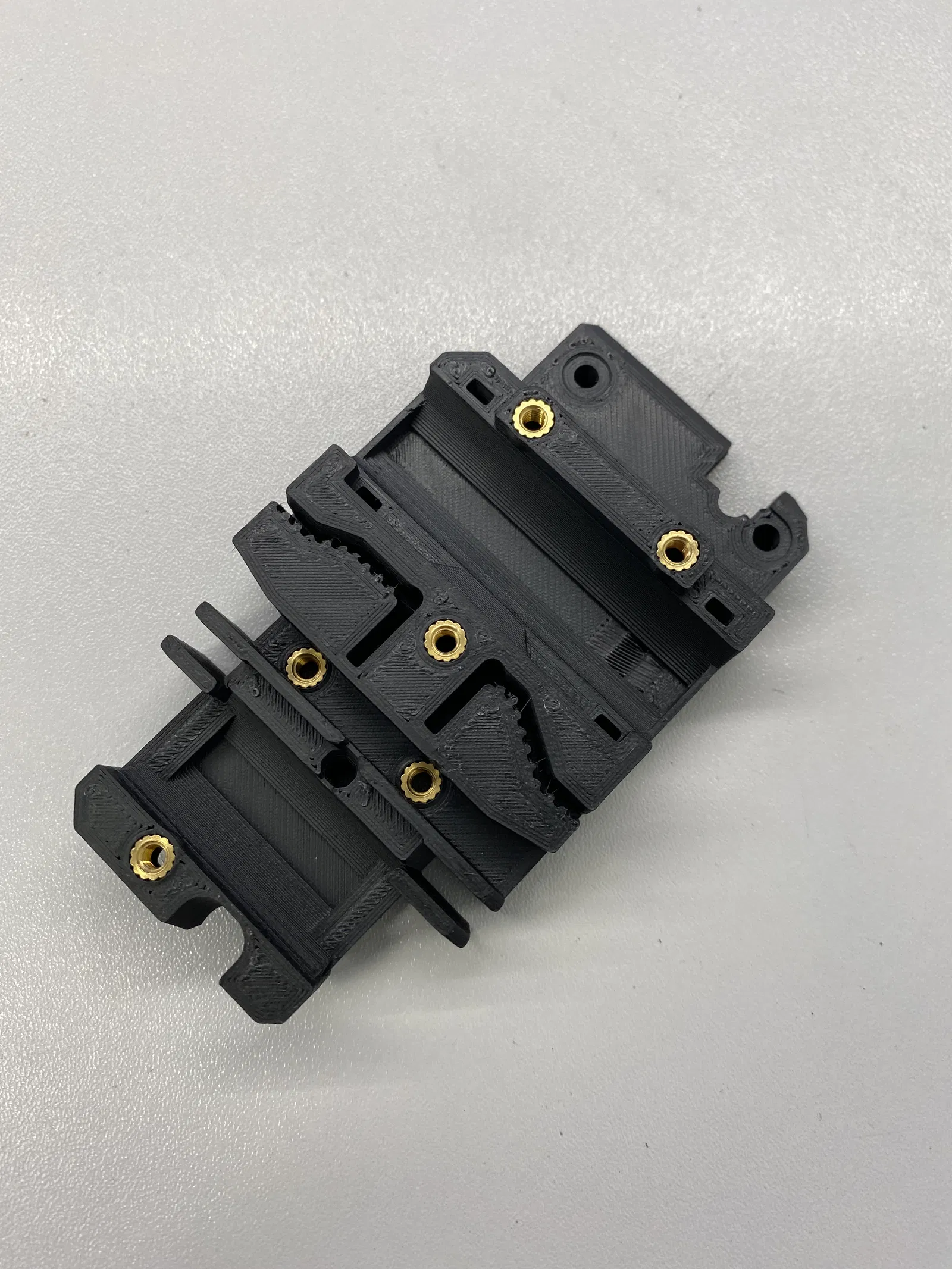

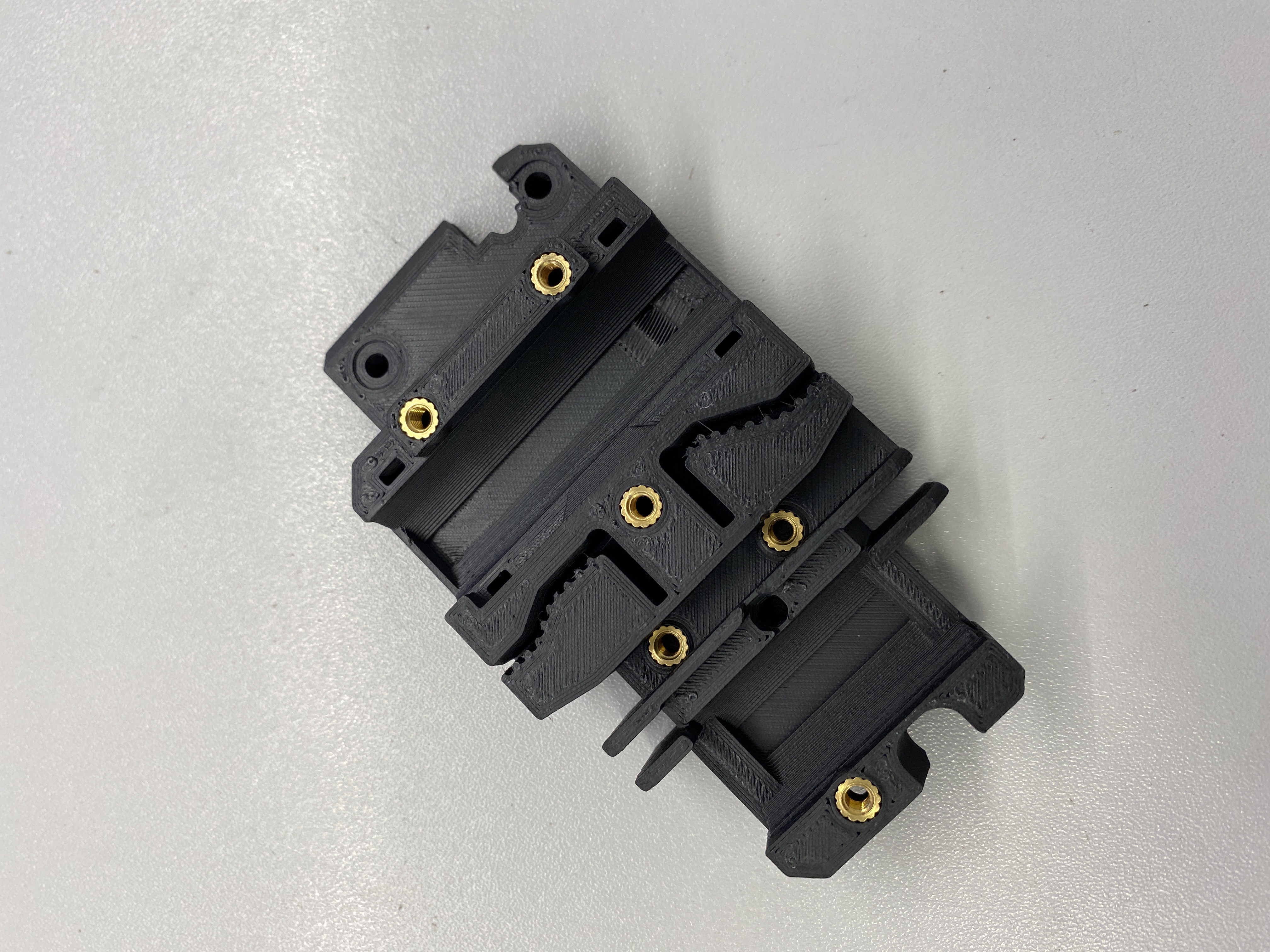

Model này được làm để sử dụng các loại ốc cấy ren (heat set inserts) giống như trong hướng dẫn của Voron - M3x5x4 (https://aliexpress.ru/item/4000232858343.html hoặc loại tương tự từ nhà cung cấp khác).
Để lắp ráp với bộ phận dẫn hướng trục X phía sau R7 (x-carriage-back_R7), bạn có thể dùng ốc M3x10 tiêu chuẩn hoặc ốc M3x8.
MK25S-MK3S+-x-carriage_R7_M3-heat-set-inserts - dùng được cho cả MK2.5S và MK3S/MK3S+.
MK3S+-x-carriage_R7_M3-heat-set-inserts - chỉ dùng cho MK3S/MK3S+. Model này không có lỗ cho khối cảm biến cuối trục (endstop block) mà MK2.5S sử dụng.
Tôi đã in model này bằng nhựa ABS GF-4 của Filamentarno trên khay in nhám của Original Prusa.
Cập nhật 20.08.2023 rev2: Sửa kích thước lỗ. Đường kính lỗ giờ là 4.7mm thay vì 4.6mm.
