Bánh Xe Tùy Chỉnh Cho Lego Icon 10330 McLaren MP4/4 (Đã tải lên Ver.2)

Ai cũng muốn có bộ bánh xe tùy chỉnh cho bộ Lego MP4/4 này vì cùng một lý do... Tuy nhiên, tôi không tìm được phụ tùng thay thế nào, nên tôi đã thử sức mình.

Đặc điểm dự án

• Dự án dựa trên Blender.
• Tham khảo nhiều nguồn công khai về MP4/4.
• Sáng tạo của tôi tuân thủ định dạng các bộ phận của Lego. Tỷ lệ dựa trên bánh trước.

Tính năng Mô hình

Phiên bản 2 (Cập nhật: Ngày 7 tháng 5 năm 2024)

• Mâm 6 chấu. Hình dáng được thiết kế lại. Bánh sau có Tỷ lệ THỰC.
• Các bộ phận được tạo từ hình trụ 216 bước.
• Lốp và mâm là các bộ phận riêng biệt, cho phép mọi người áp dụng vật liệu khác nhau.
• Lốp dày 1.5 mm, Mâm dày 1.5 mm.
• Lốp có vòng trong 5 mm để dán keo hoặc băng dính.
• Không có bánh sau lớn hơn do không có chỗ.
• Bốn bánh xe có khoảng hở.
• Yêu cầu sửa đổi Lego để có khoảng hở:
  • Cần trục 3L và 3 ống lót Technic nửa để khóa cho cánh tay bánh trước,
  • Giá đỡ hệ thống treo sau cần giảm còn 3 lỗ.

Phiên bản 1

• Mâm 6 chấu.
• Các bộ phận được tạo từ hình trụ 216 bước.
• Lốp và mâm là các bộ phận riêng biệt, cho phép mọi người áp dụng vật liệu khác nhau.
• Lốp dày 1 mm, Mâm dày 1.5 mm.
• Lốp có vòng trong 5 mm để dán keo hoặc băng dính.
• Bánh sau có hai loại bán kính, do các nguồn công khai luôn hiển thị có 2 phiên bản.

Ghi chú

Trong trường hợp tôi không có máy in 3D, mẫu của tôi đã được yêu cầu xưởng và họ đã sản xuất với mục đích nguyên mẫu công nghiệp. Chất lượng có thể khác với các máy in 3D tiêu dùng khác.

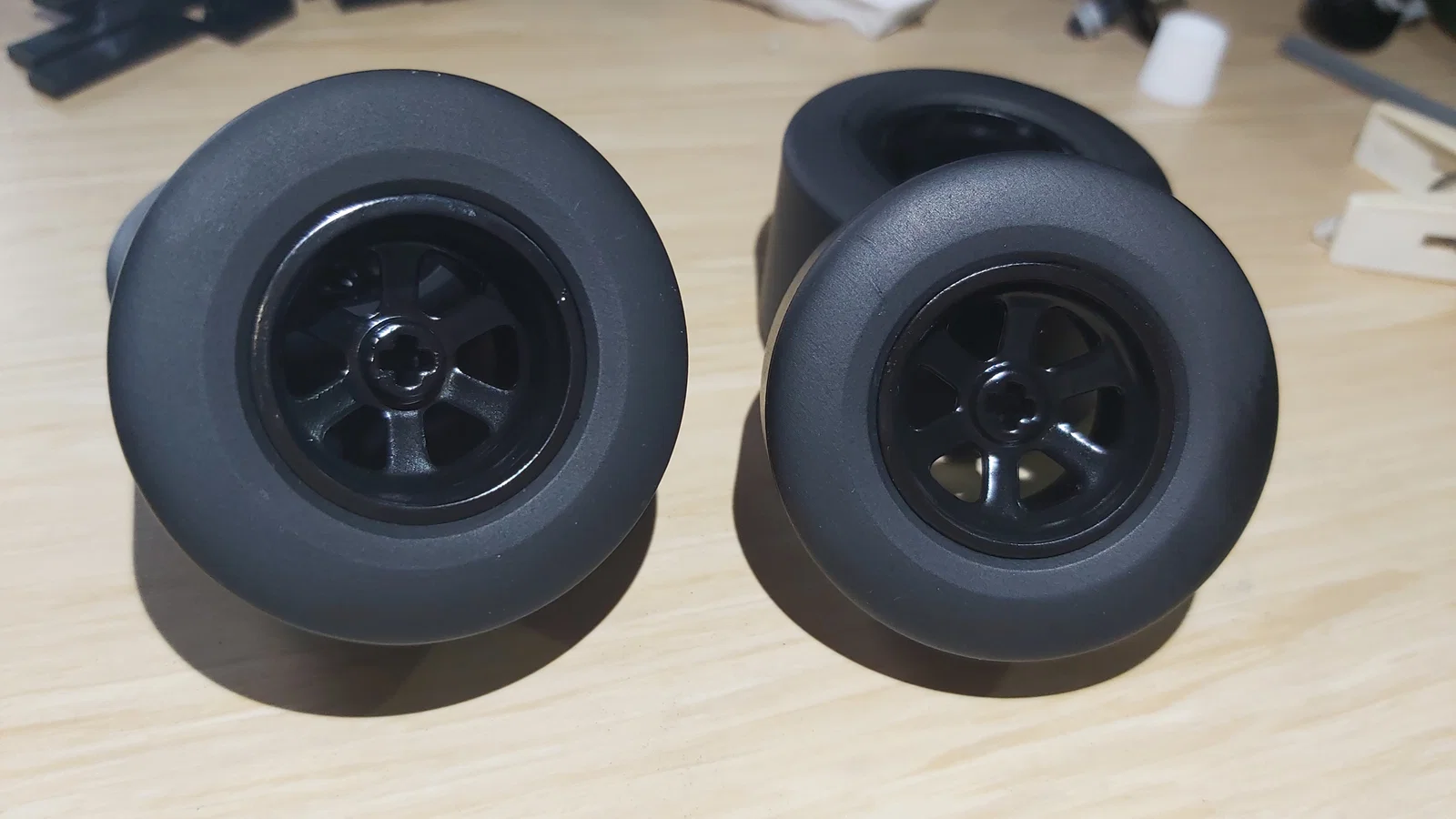

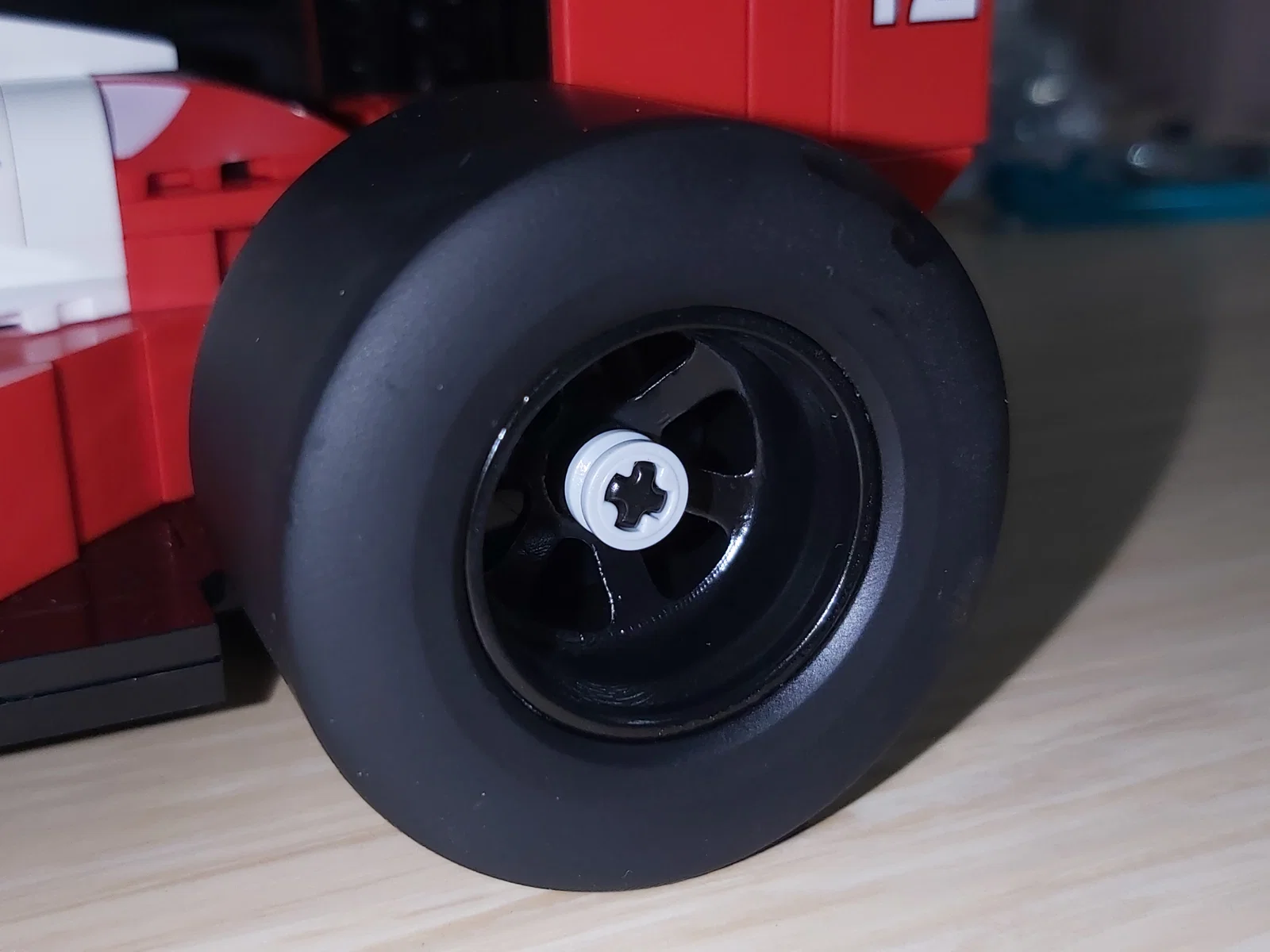

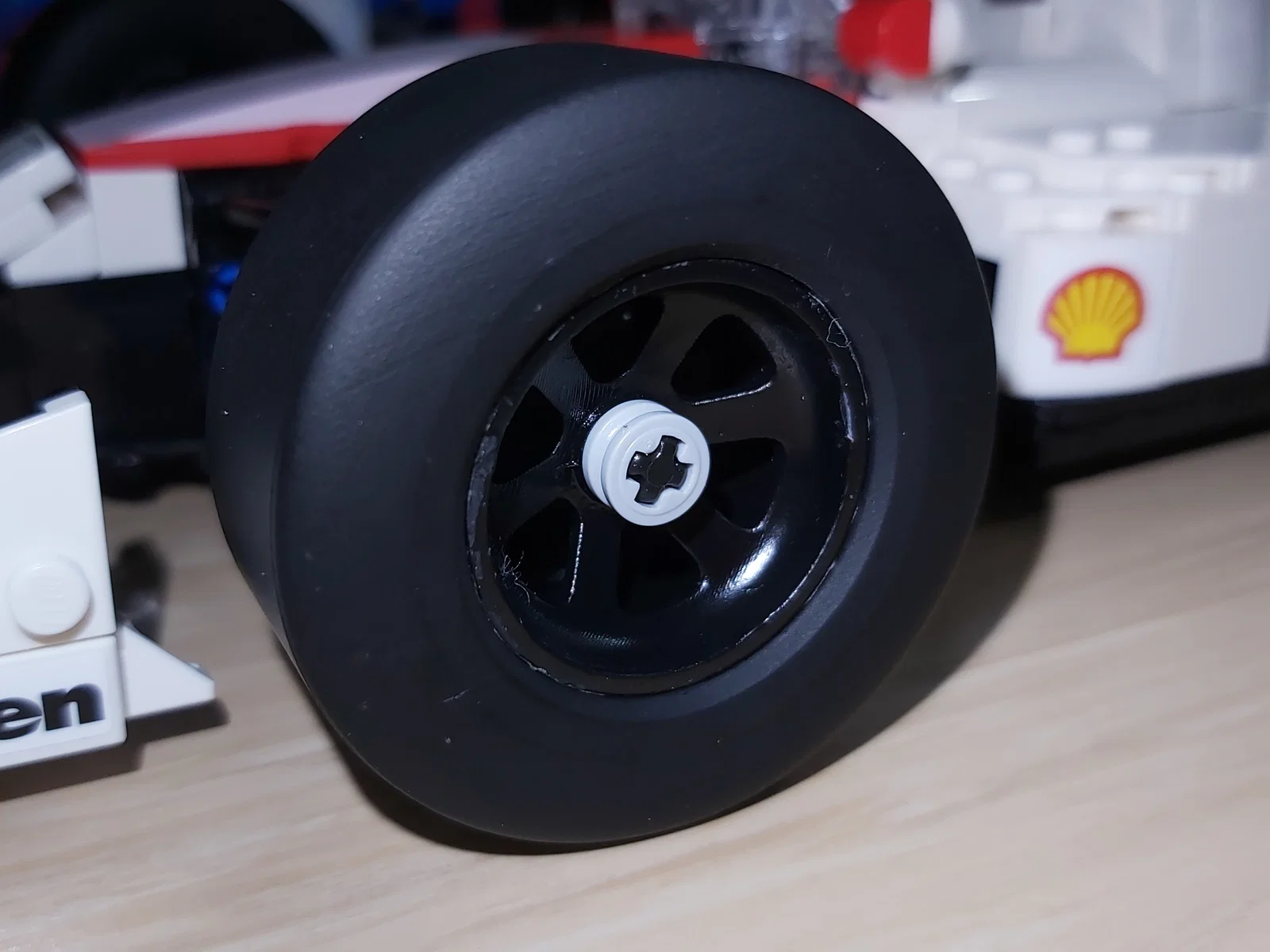

Mẫu ảnh của tôi được làm bằng SLA, Mâm làm bằng nhựa resin, sơn xịt Tamiya TS “Semi Glossy Black”. Lốp làm bằng nhựa resin màu đen. Dùng băng dính hai mặt để kết hợp. (Vừa khít với bán kính, không có chỗ cho 2 lớp.)

Trên thực tế, khi Mâm và Lốp là Resin so với Resin, khe hở giữa các bộ phận hẹp, chỉ cho phép băng dính hai mặt một lớp. Nếu dùng TPU làm Lốp, có thể khớp mà không cần keo.

Trong trường hợp dự án được cho là giống như bộ mô hình, nếu muốn in một mảnh, cần có giải pháp thay thế.

Đảm bảo kích thước mô hình:

Phiên bản 2:

Mâm trước = 2.83×1.9×2.83cm Lốp trước = 5×2.2×5cm

Mâm sau = 2.83×2.86×2.83cm Lốp sau = 5×3.16×5cm

Phiên bản 1:

Mâm trước = 2.83×1.9×2.83cm Lốp trước = 5×2.2×5cm

Mâm sau = 2.83×2.5×2.83cm Lốp sau = 5×2.8×5cm Lốp sau (bán kính lớn hơn) = 5.4×2.8×5.4cm
