NV-AA1-12 Bộ Khuếch Đại Luồng Khí - Giá Đỡ Trục Xoay
Bộ khuếch đại luồng khí NV-AA1-12 có giá đỡ trục xoay, cho phép gắn một giá đỡ in. Trục xoay được đặt gần trọng tâm, giảm tầm quan trọng của độ chặt ốc. Tệp STEP được cung cấp để tùy chỉnh dễ dàng. Một phiên bản có lỗ lắp ở đế cũng đã được thêm vào.
Mô tả

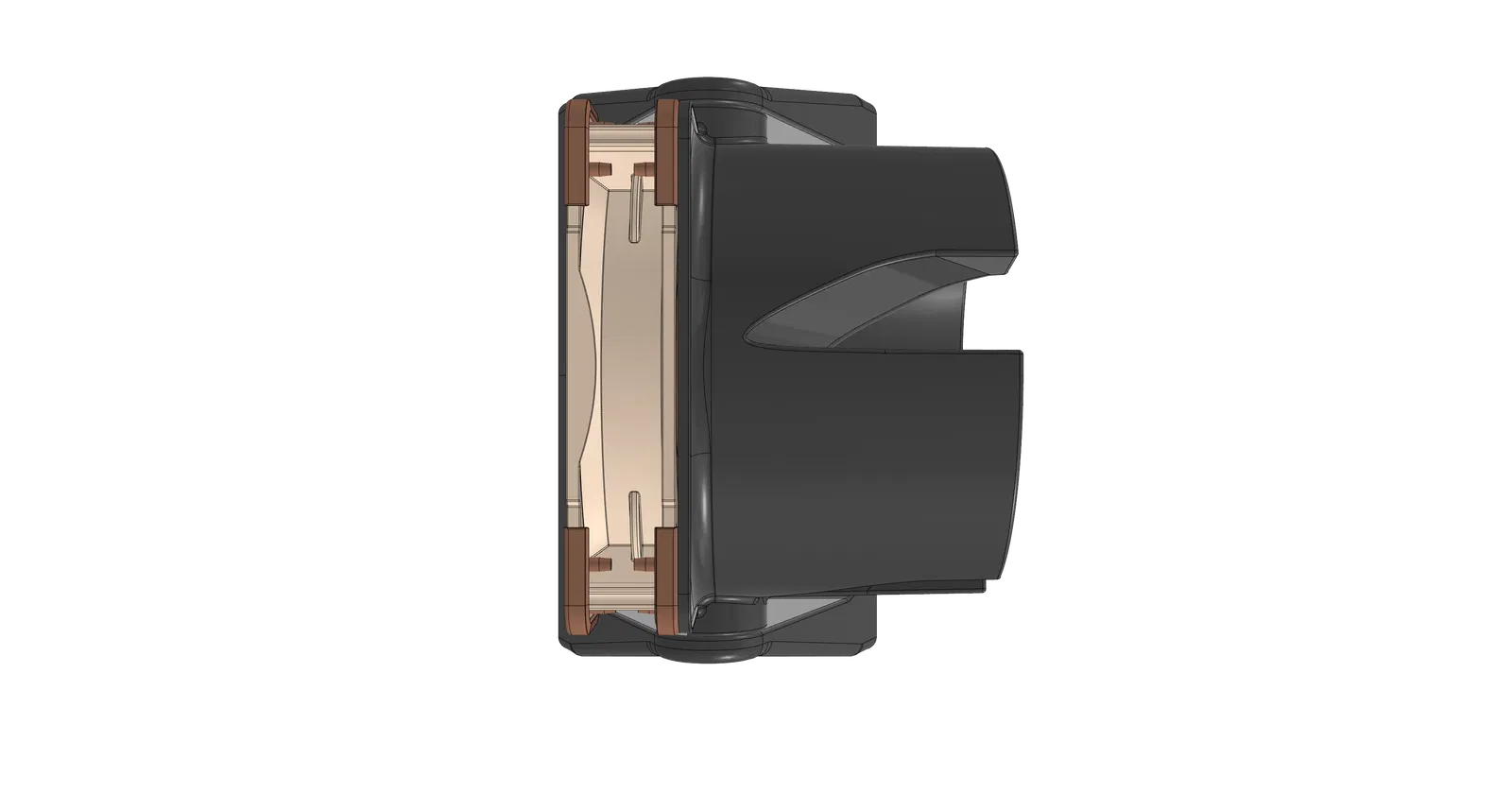

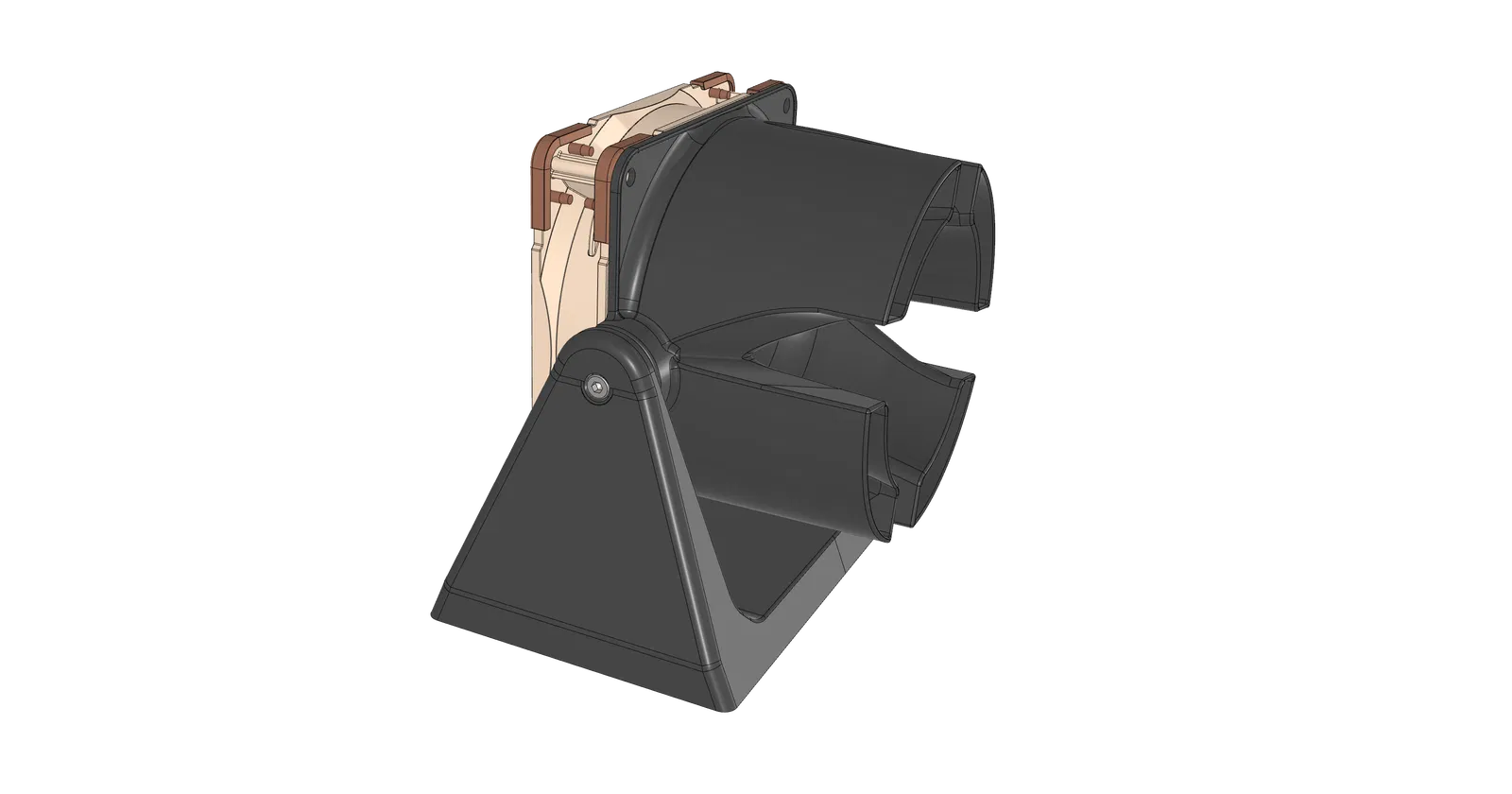

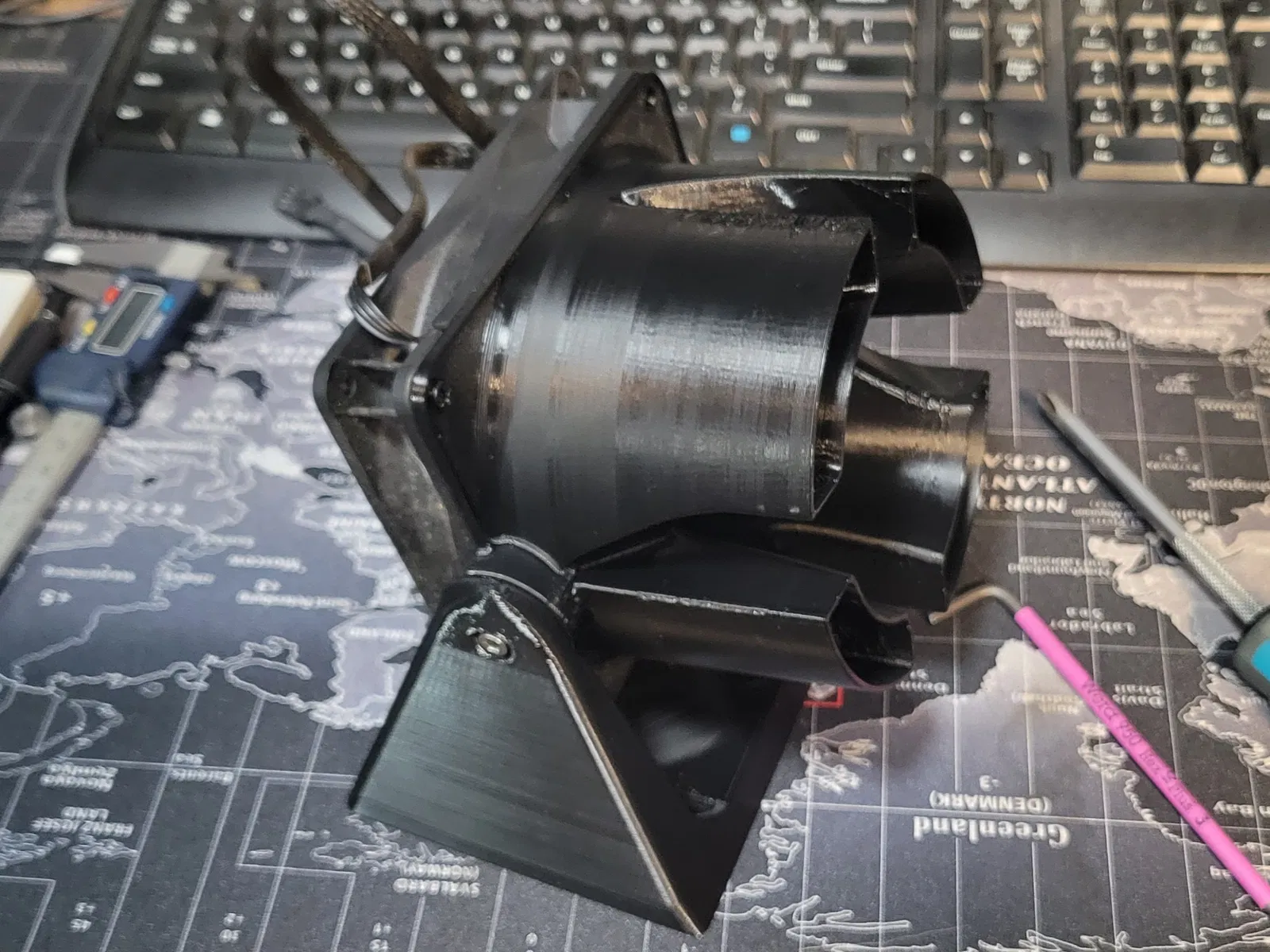

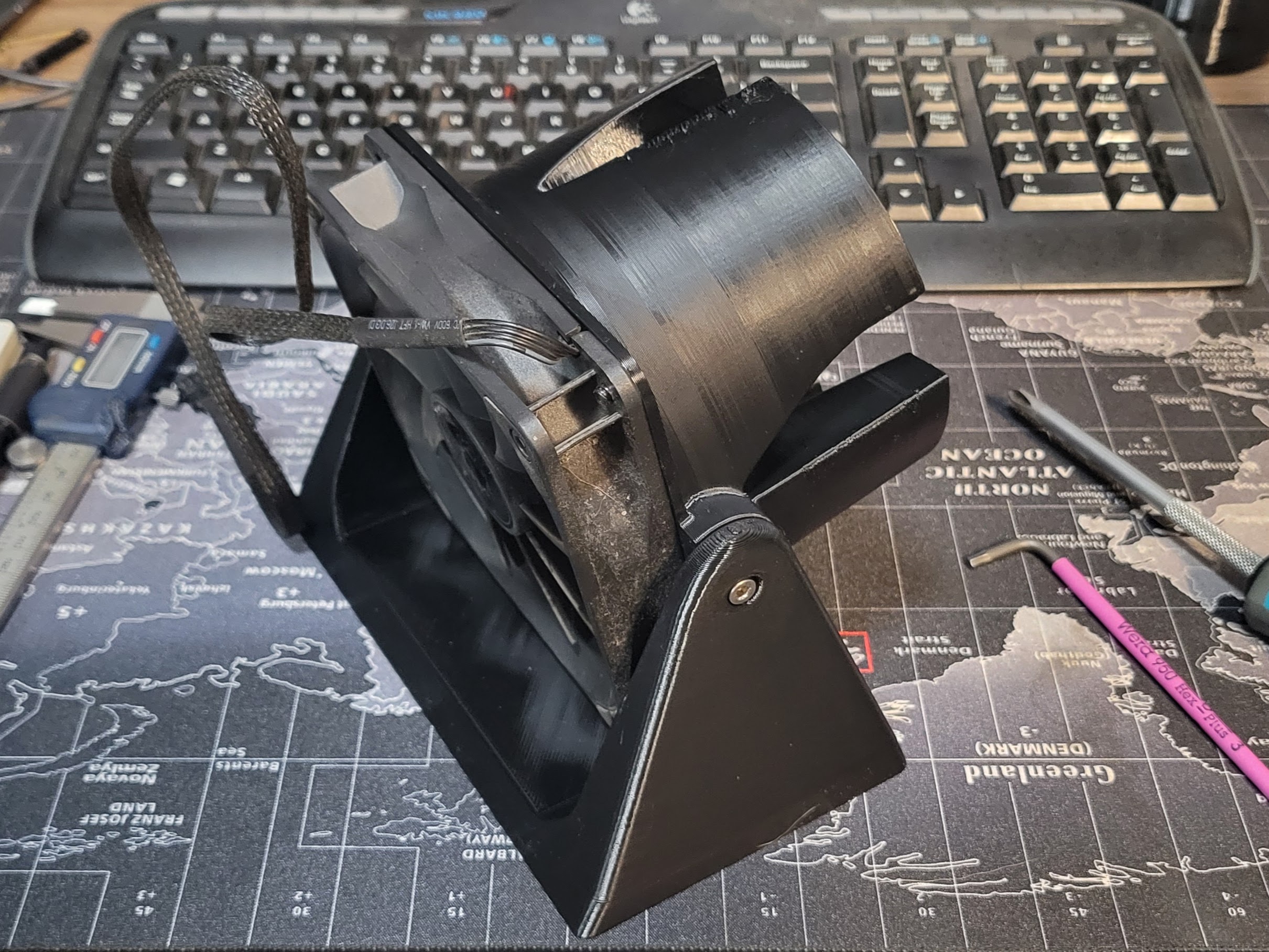

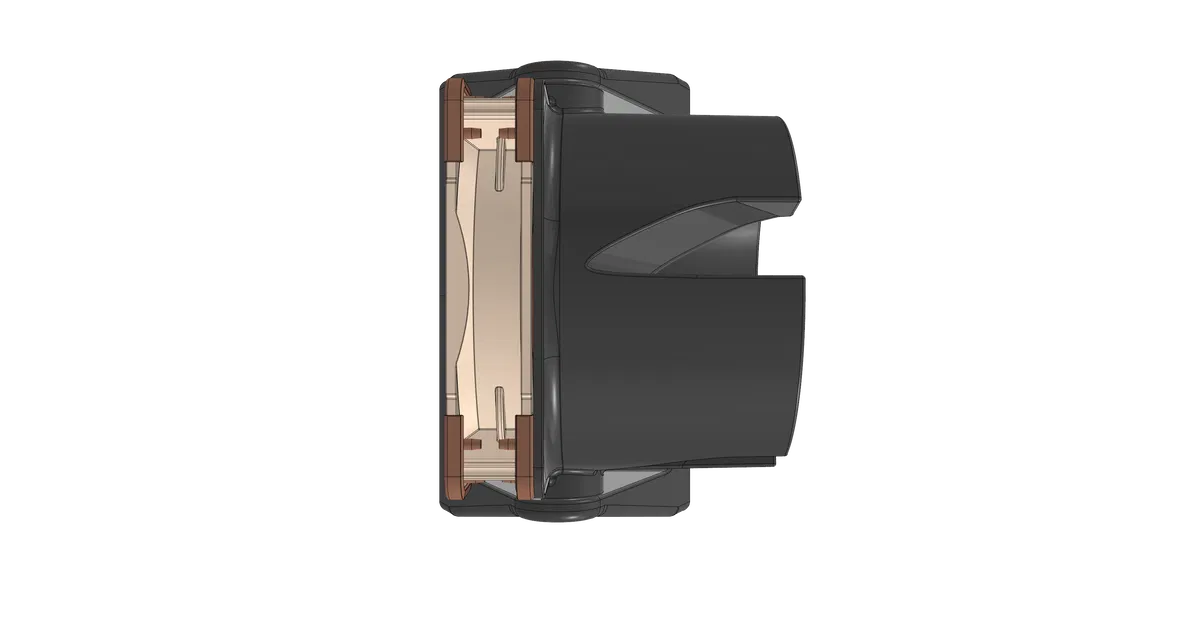

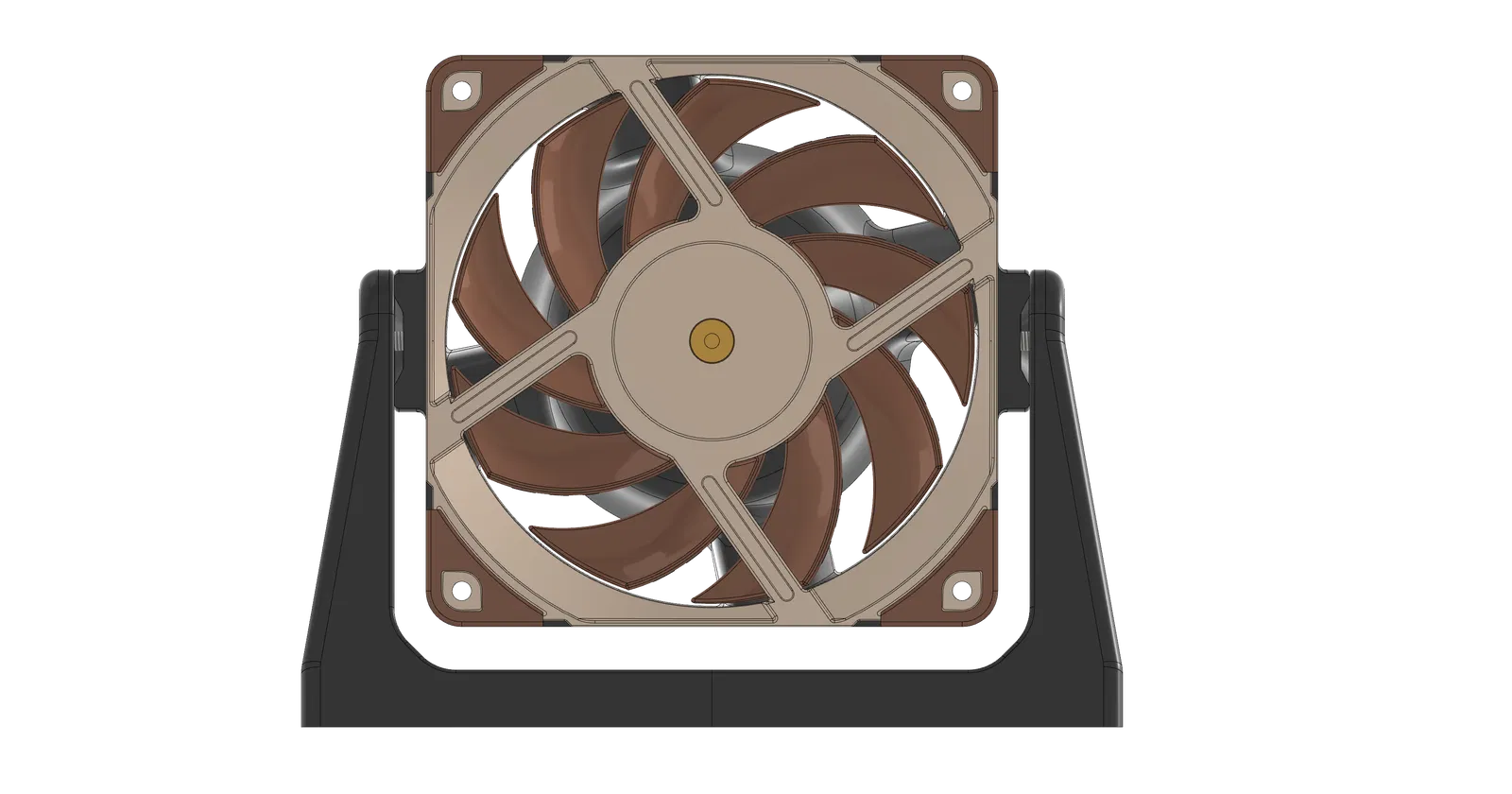

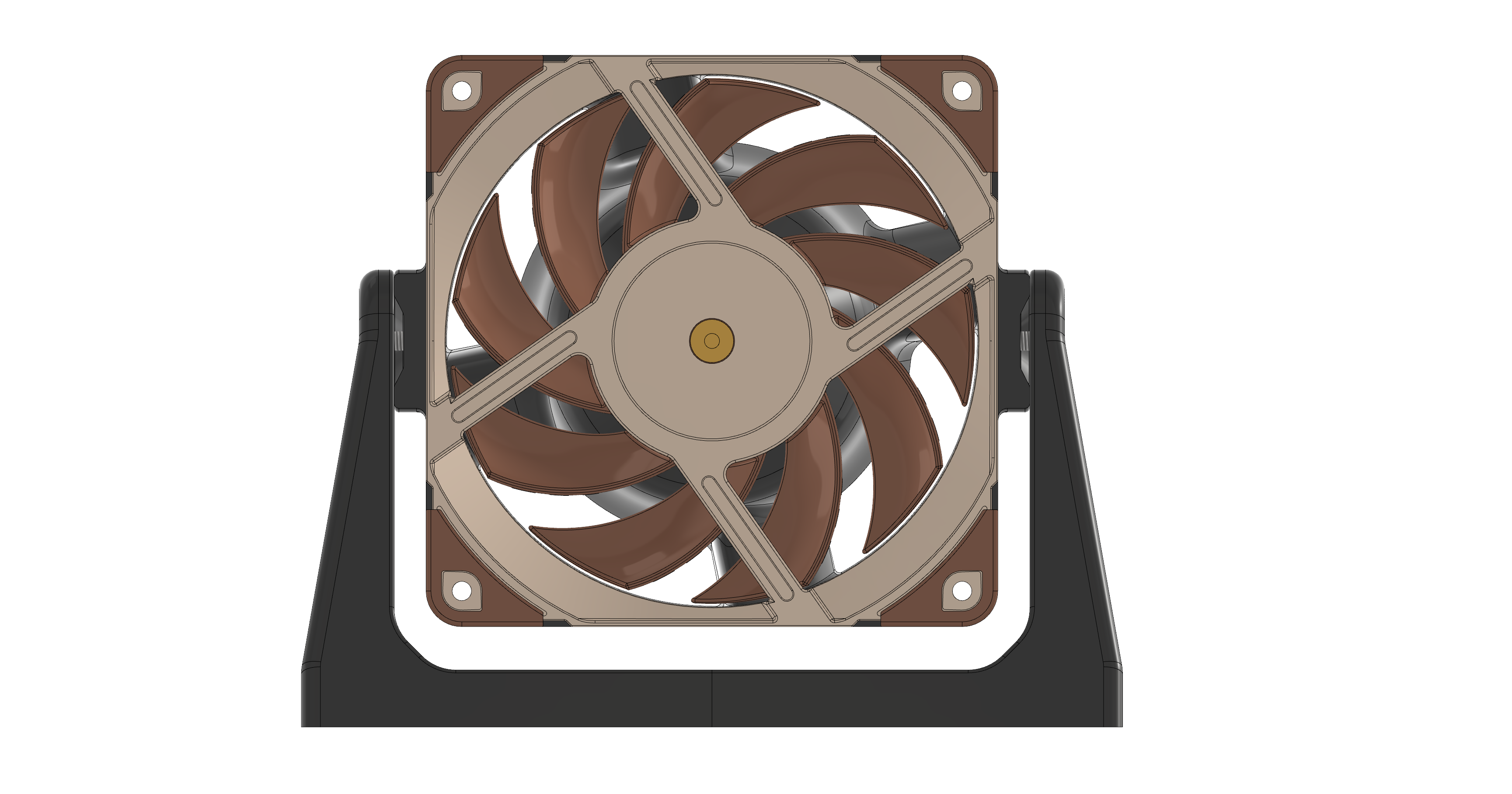

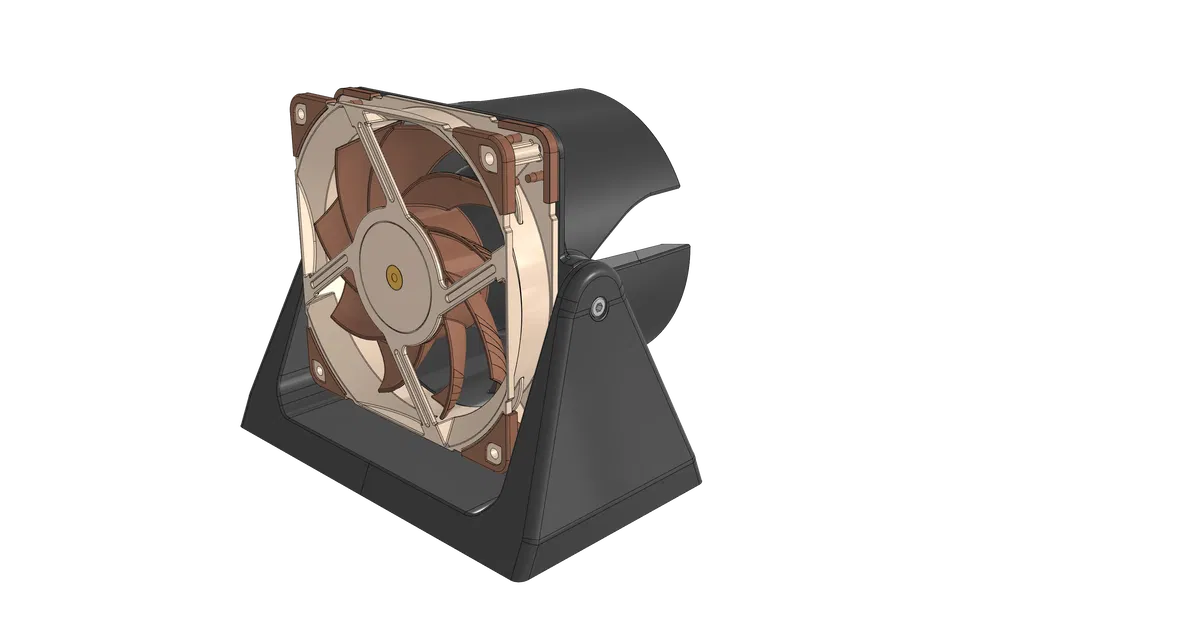

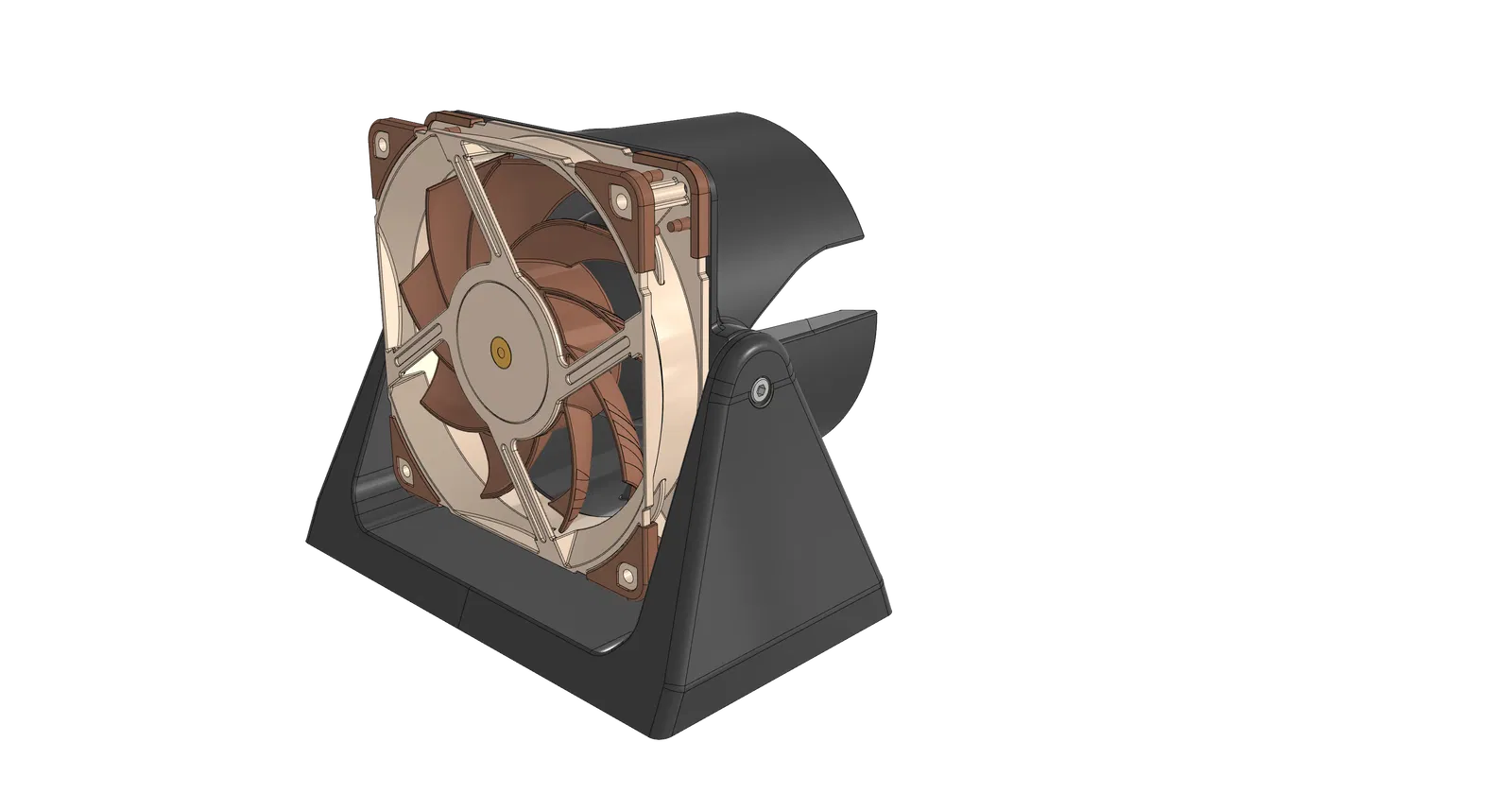

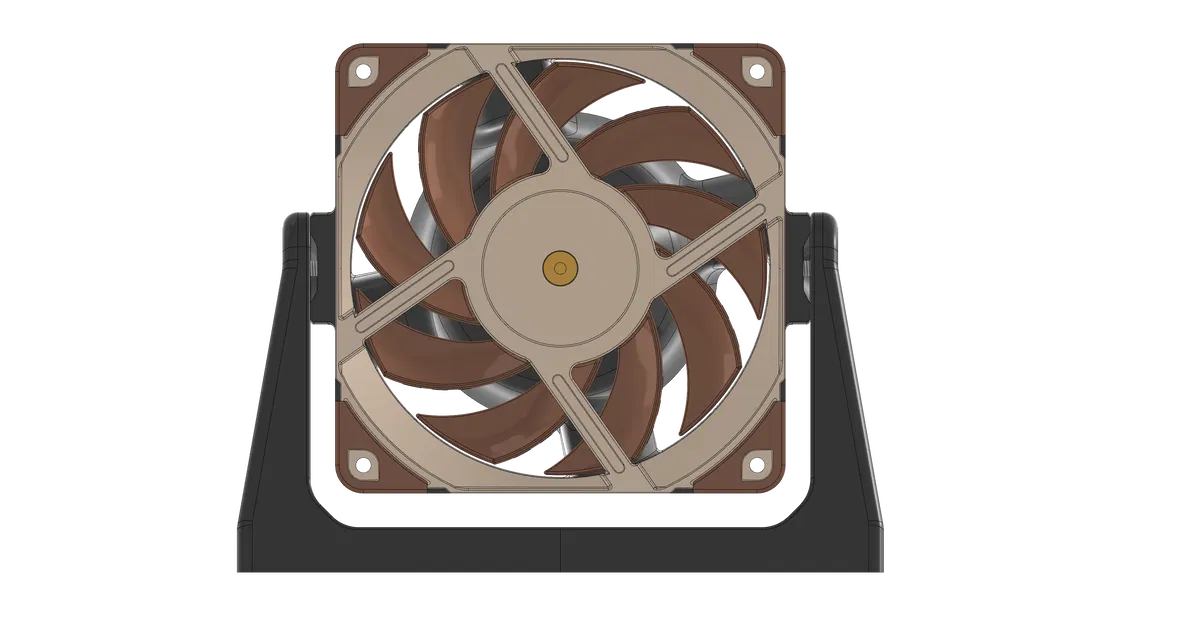

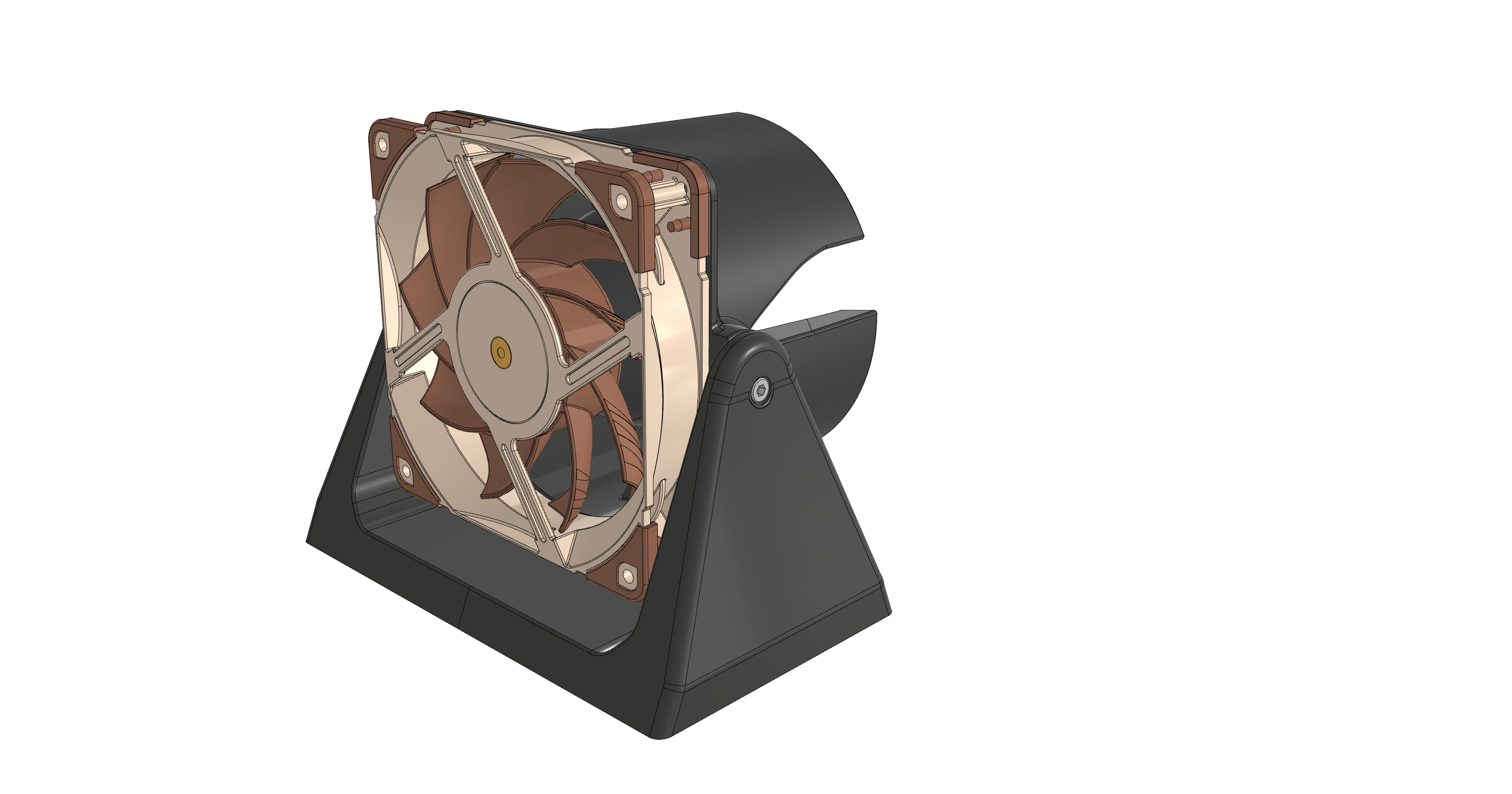

Tôi đã thêm một bộ trục xoay vào mỗi bên của bộ khuếch đại và một giá đỡ.
Trục xoay (bản lề) nằm gần trọng tâm của cụm. Điều này có nghĩa là độ chặt của ốc vít không quá quan trọng.
Tôi đã sử dụng vòng đệm cao su để hỗ trợ ma sát của bản lề.

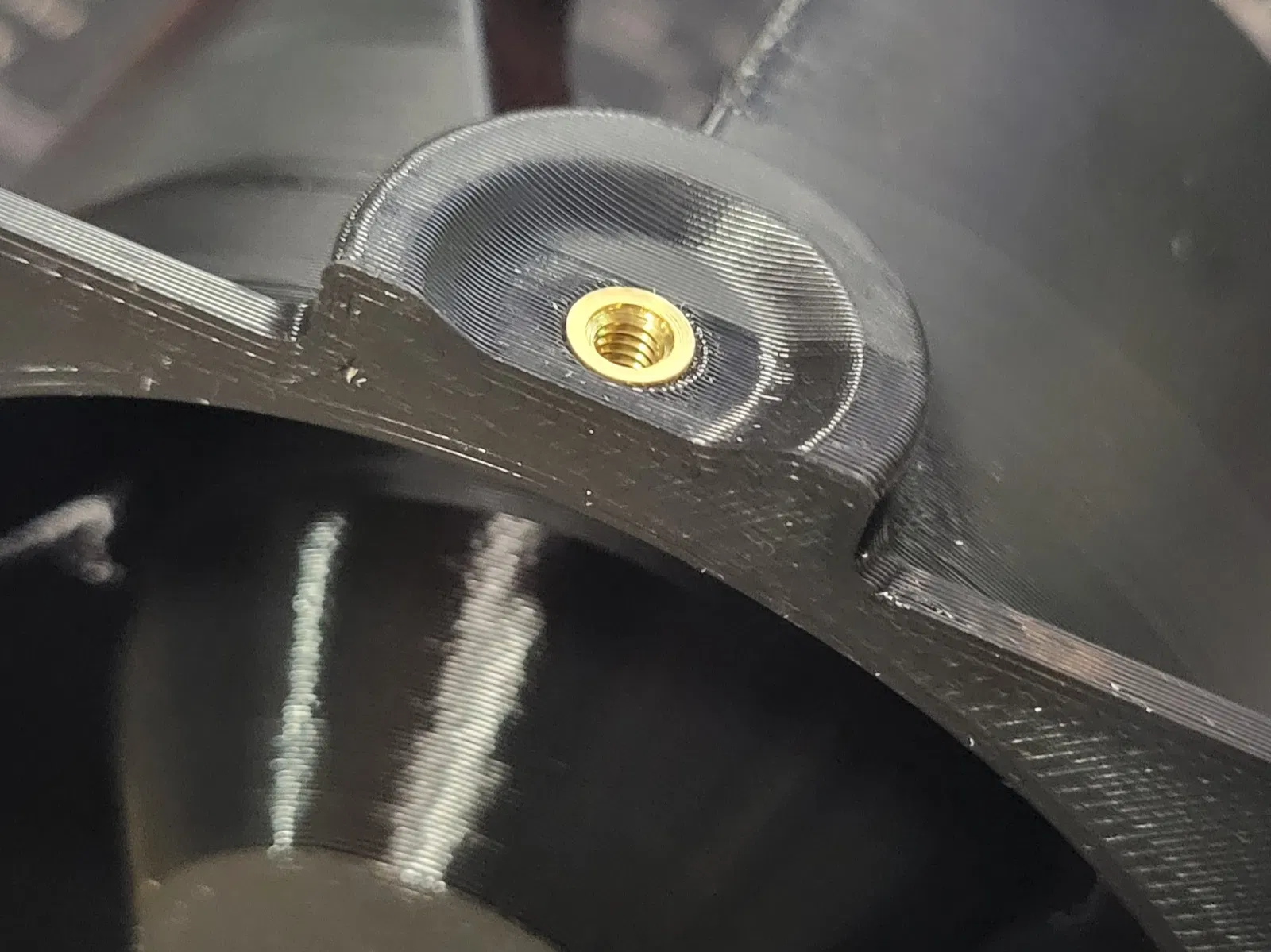

Tôi đã sử dụng ốc M4X10 SHCS và long đền đồng ngắn phù hợp trong các trục xoay.
Tôi đã thêm tệp STEP để người khác có thể dễ dàng sửa đổi tệp để chứa các ren in hoặc các kích cỡ ốc vít khác.
Chỉnh sửa: Tôi đã thêm một phiên bản có lỗ lắp ở đế (giá đỡ). Phiên bản này rộng hơn một chút so với bản gốc.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
