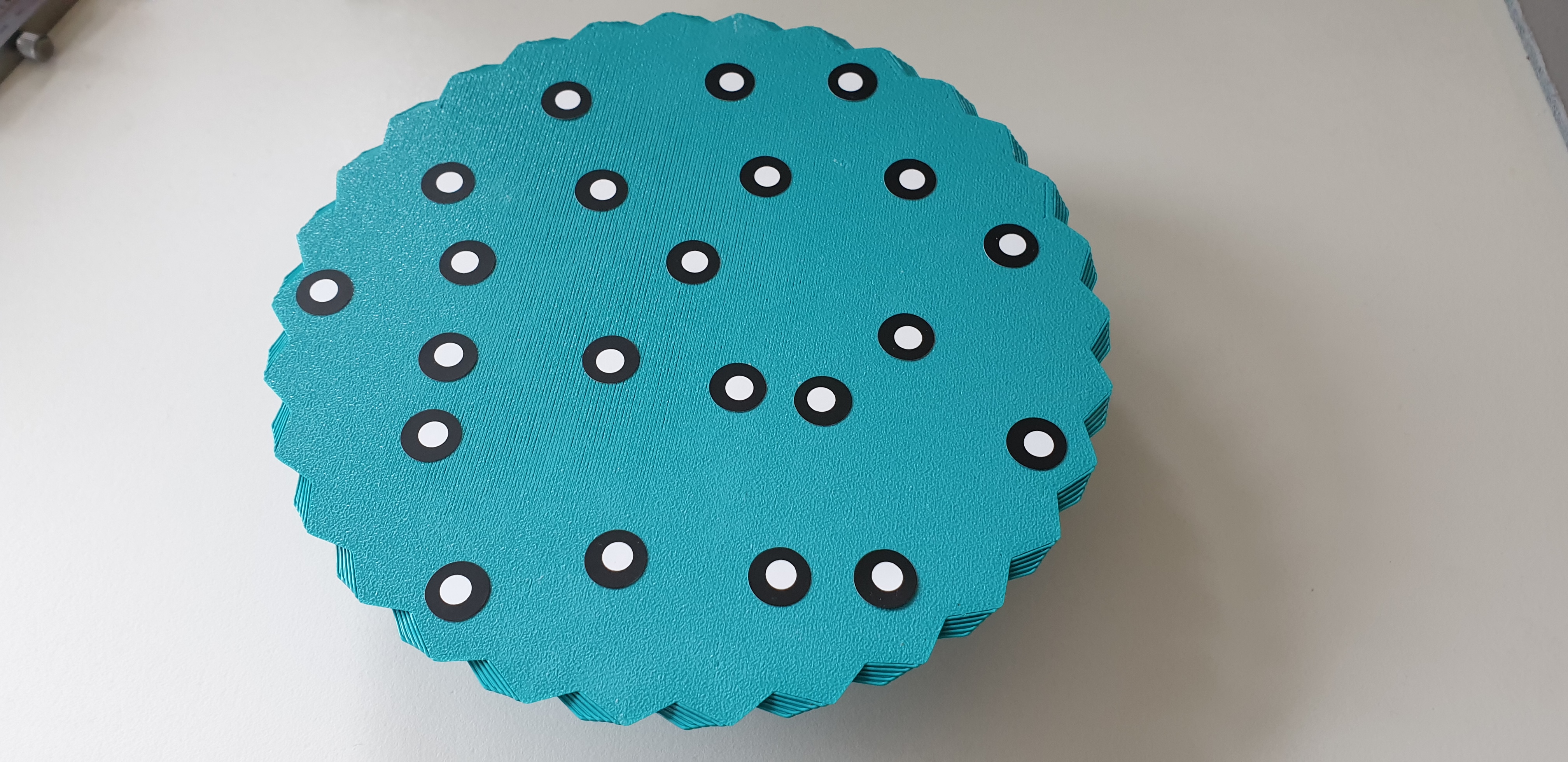

Bàn xoay ổn định thủ công cho quét 3D

Do thiếu một bàn xoay với tỷ lệ phù hợp cho việc quét 3D, tôi đã thử hầu hết các thiết kế nhưng không thấy chúng đủ đáp ứng nhu cầu của tôi.

tôi muốn

• Chuyển động mượt mà
• Chiều cao phù hợp để xoay bằng tay
• Ổn định
• Không bị trượt trên bàn

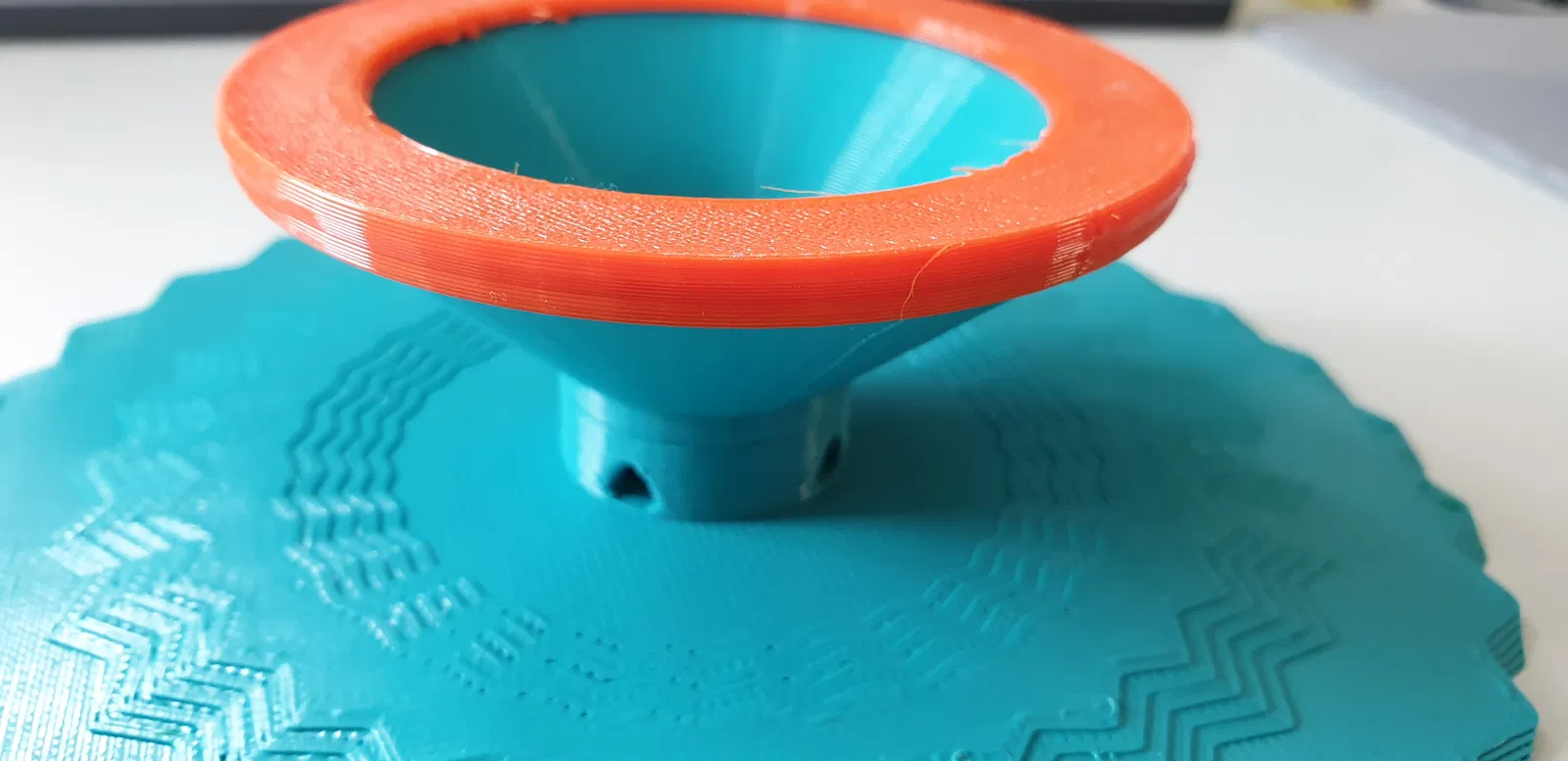

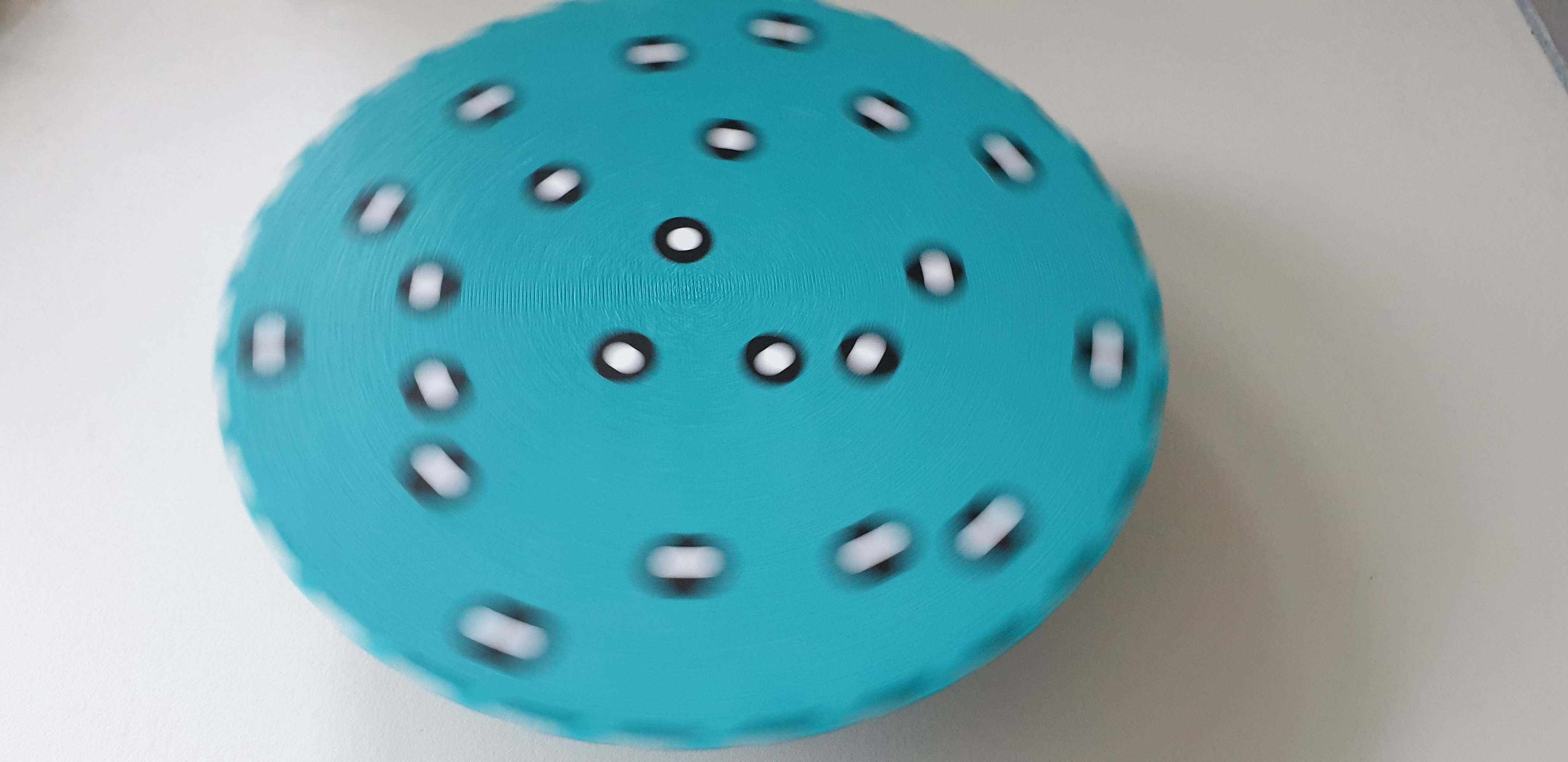

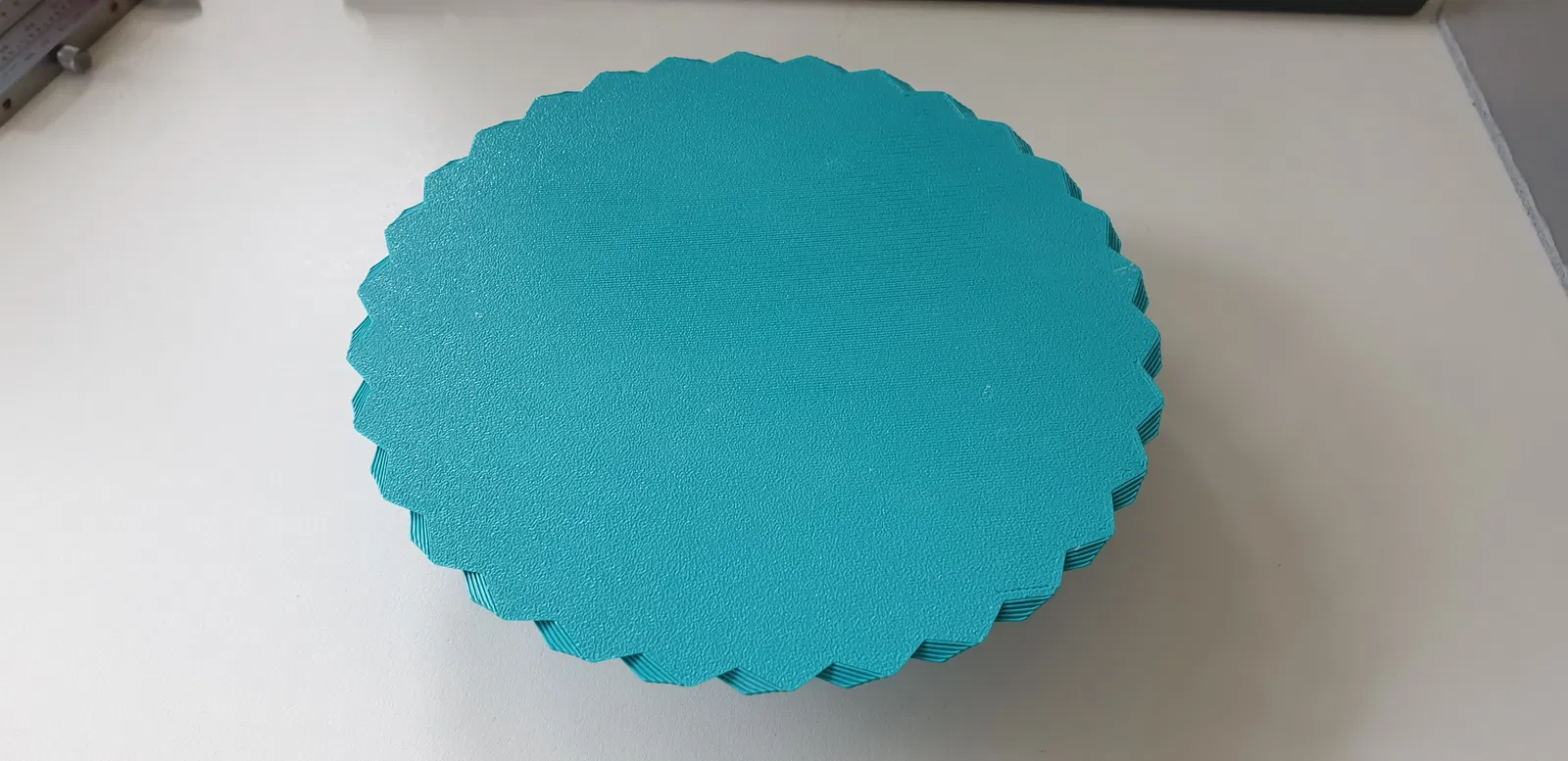

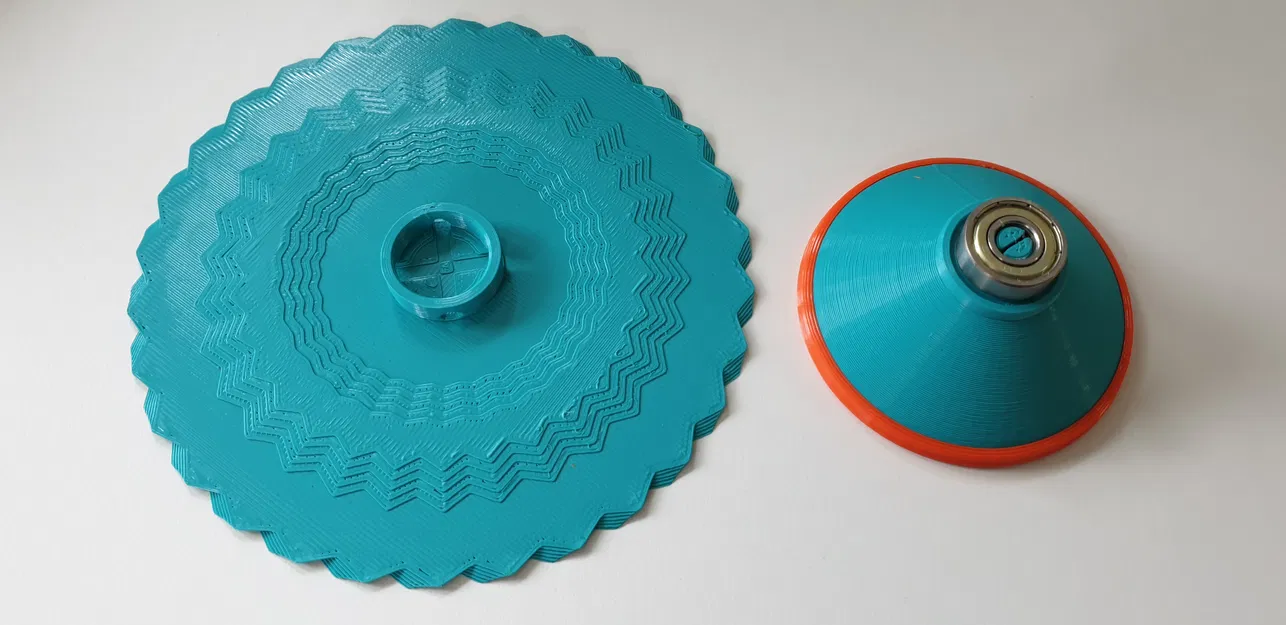

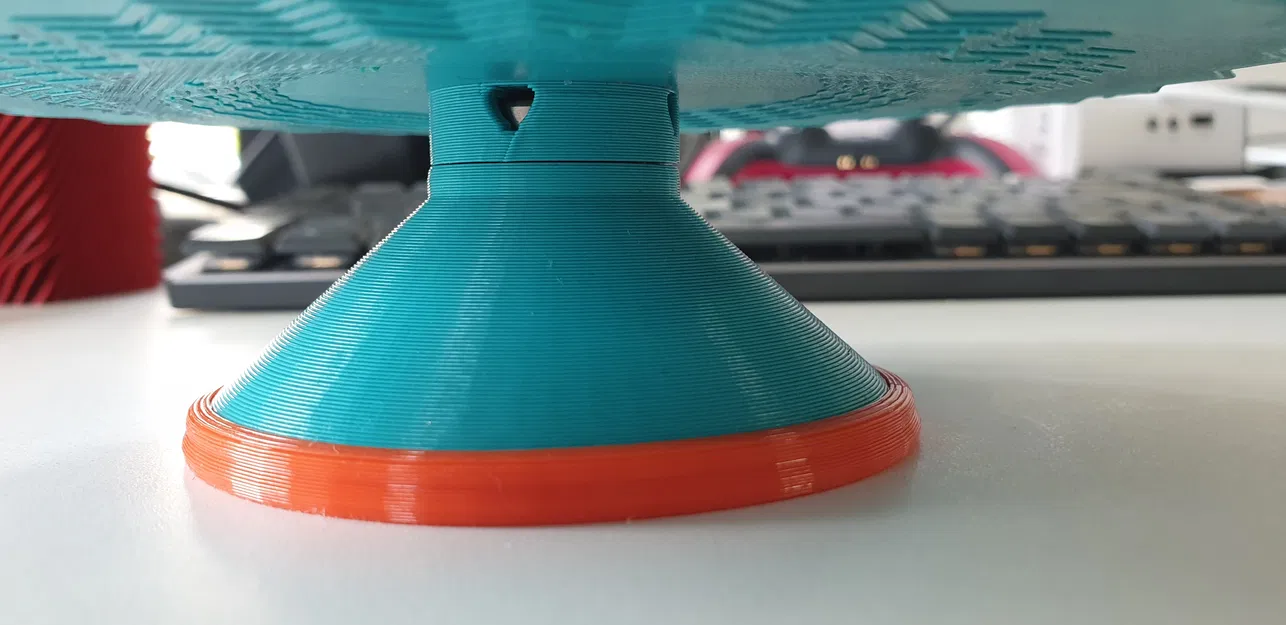

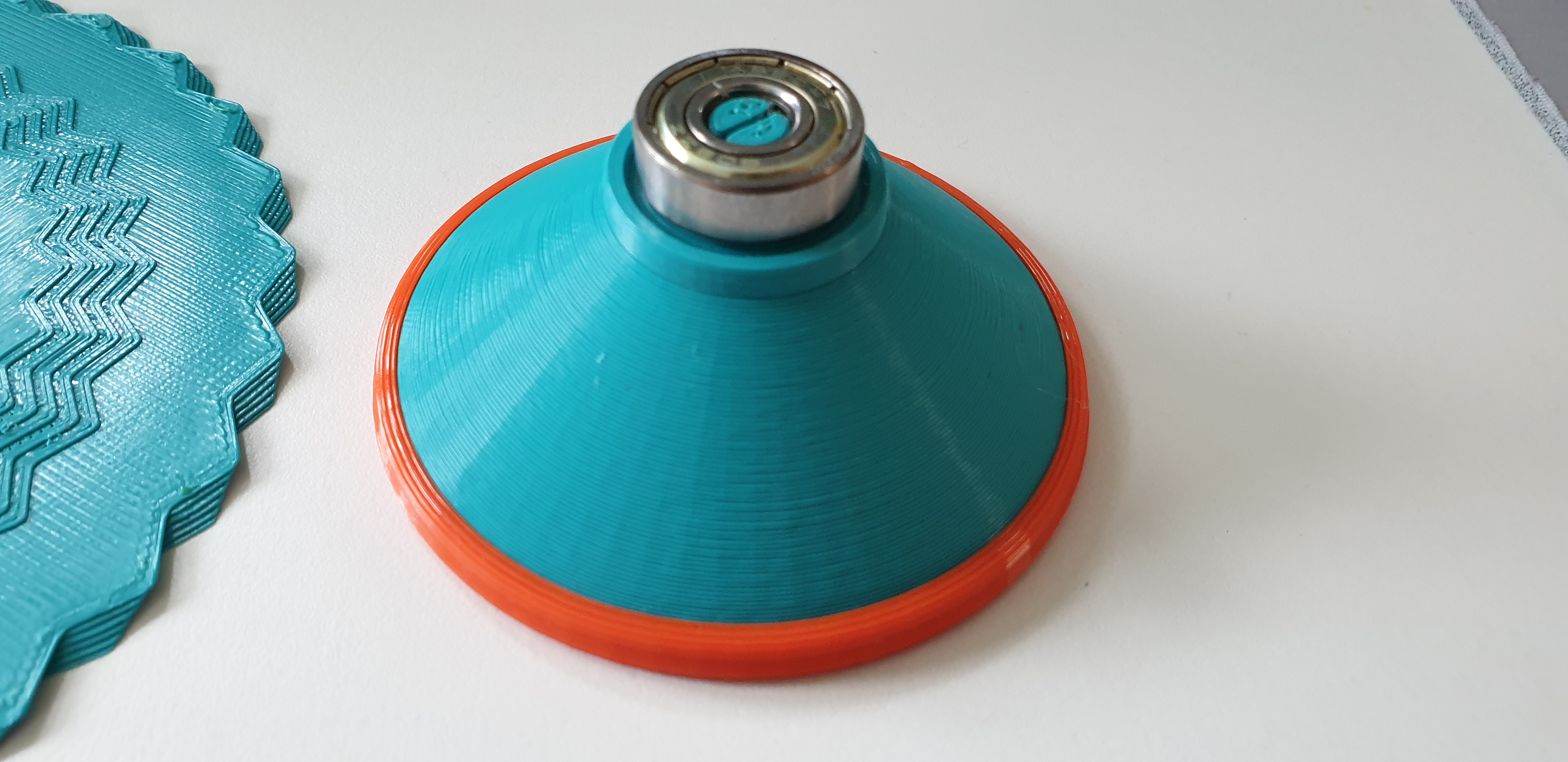

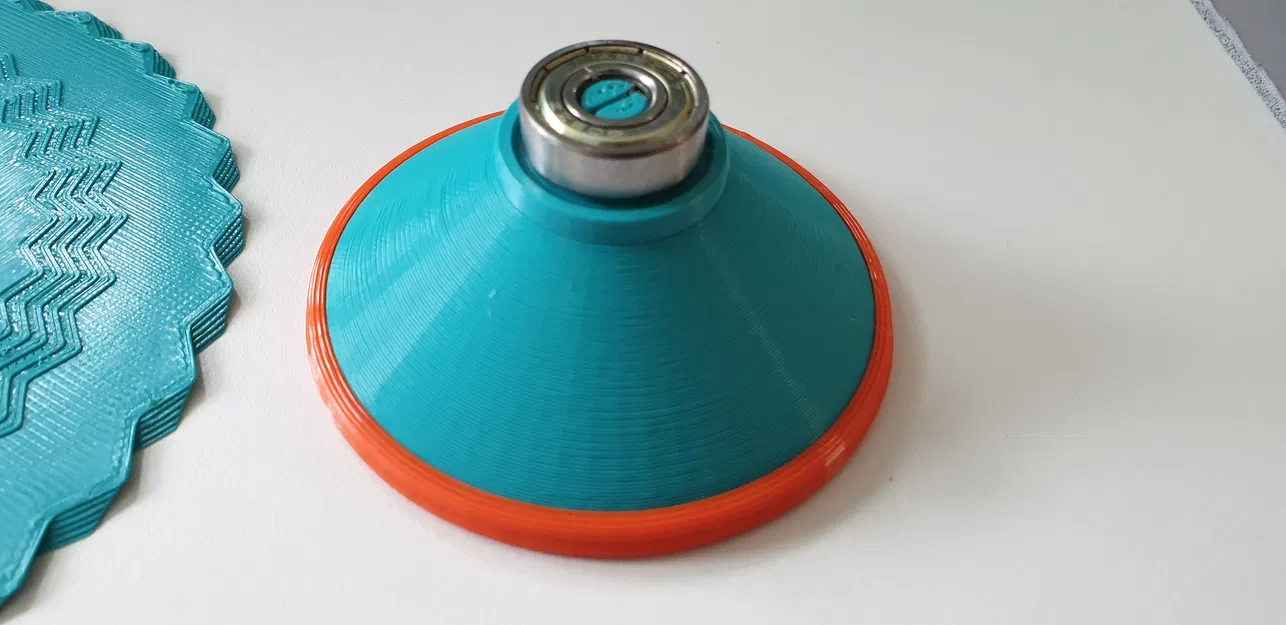

Đầu tiên, tôi thiết kế phần dưới (chân đế) để giữ vòng bi 608 và tiếp xúc chủ yếu với phần bên trong của vòng bi. Sau đó, phần trên (mặt bàn) tôi thiết kế để vừa khít với vòng bi 608 nhưng có 4 lỗ để có thể tháo vòng bi ra bằng tua vít nhỏ và phần tiếp xúc chính của vòng bi là ở vòng ngoài. Phần trên và phần dưới tôi thiết kế đều có một vòng nhựa ở khoảng cách nhỏ để khi đặt vật nặng lên bàn, tải trọng sẽ được giữ bằng nhựa trên nhựa và vòng bi không bị căng mà còn được hỗ trợ. Kết quả là một bàn xoay ổn định, xoay tự do. Cuối cùng, tôi nhận ra phần tiếp xúc với mặt bàn cần bám tốt hơn, vì vậy tôi đã thêm chân đế bằng cao su, giúp bàn xoay giữ chặt trên bàn khi quay. Chân đế này cần được in bằng vật liệu dẻo để hoạt động.

tôi đã in chân đế và mặt bàn bằng PLA và chân đế bằng ninjaflex.
