Cặp nối Oldham Z-Axis không rung và bảo vệ hot-end

Thiết kế này sẽ loại bỏ sự rung lắc trục Z. Ít nhất thì nó đã làm như vậy đối với tôi. Nó cũng loại bỏ nguy cơ làm hỏng đầu nóng, giường hoặc bề mặt kính trong trường hợp cảm biến trục z gặp sự cố.

Đầu tiên, câu chuyện. Nếu bạn không muốn biết "TẠI SAO", thì hãy cuộn xuống một chút để đến "CÁI GÌ"

TẠI SAO:

Tôi đã gặp phải vấn đề rung lắc Z. Đã thử rất nhiều cách để khắc phục. Đã cố gắng tạo ra một công cụ để căn chỉnh hoàn hảo, đã cố gắng thêm vòng bi, đã thử động cơ ở trên cùng, ở dưới cùng, các khớp nối khác nhau và một trục dẫn khác. Ban đầu, tôi đã mua một cái 1204 từ Aliexpress nhưng nó quá ngắn, vì nó có một phần không có vít. Sau đó, tôi đã mua một cái dài hơn, nhưng nó lại bị cong. Tôi đã thử nhiều thiết kế khác nhau, nhưng chúng quá lớn, hoặc kết quả không đủ tốt.

Covid đã cho tôi một ít thời gian rảnh, và tôi đã quyết định sửa một khẩu súng BB cũ từ khi tôi còn là một đứa trẻ. Tôi đã sửa nó, và mua BB để có thể thử nghiệm. BB hoàn toàn tròn, vì vậy tôi đã có ý tưởng sử dụng nó như là bi vòng bi, để tạo ra một nền tảng "nổi" cho trục Z, và nó đã hoàn hảo ngay từ lần thử đầu tiên!

Nó đã giải quyết được vấn đề rung lắc Z, ngay cả khi có một trục dẫn bị cong hoặc không được căn chỉnh, và nếu bạn có vấn đề với cảm biến đáy trục Z hoặc công tắc giới hạn, đầu nóng của bạn sẽ không làm hỏng kính của bạn.

CÁI GÌ:

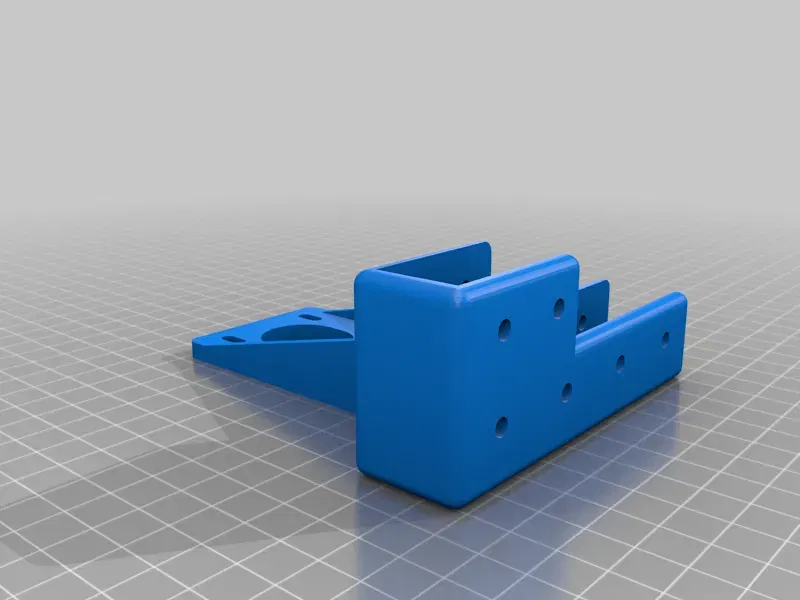

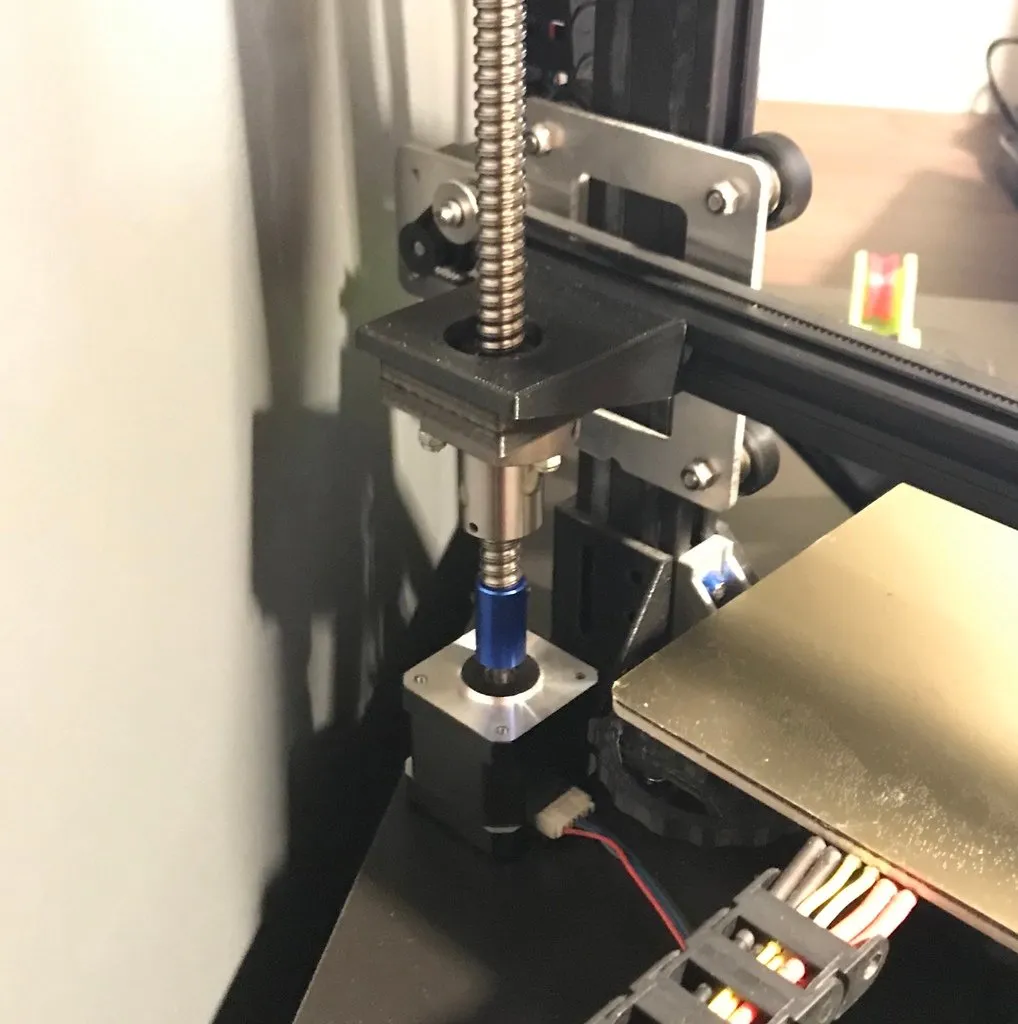

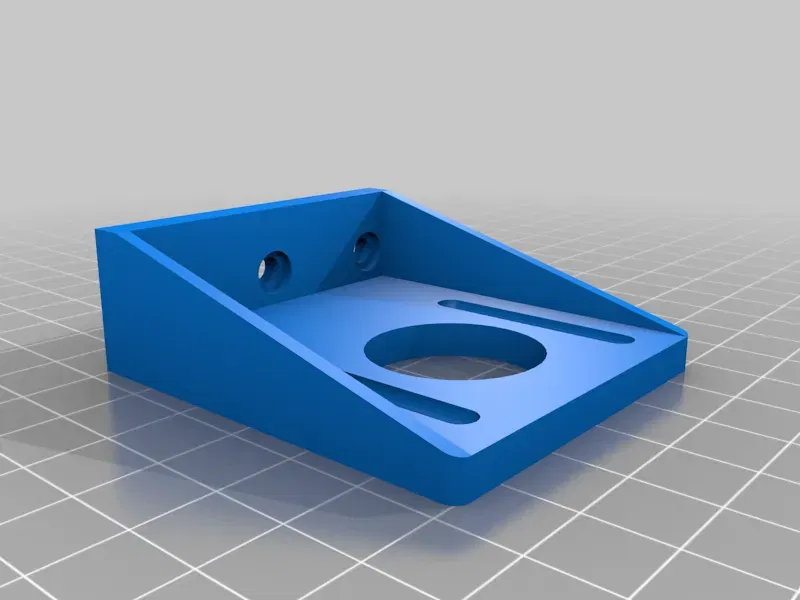

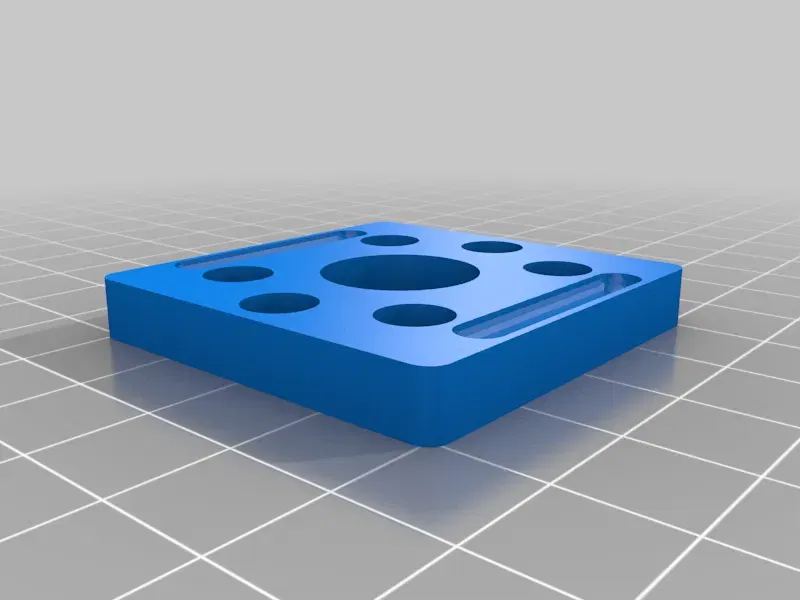

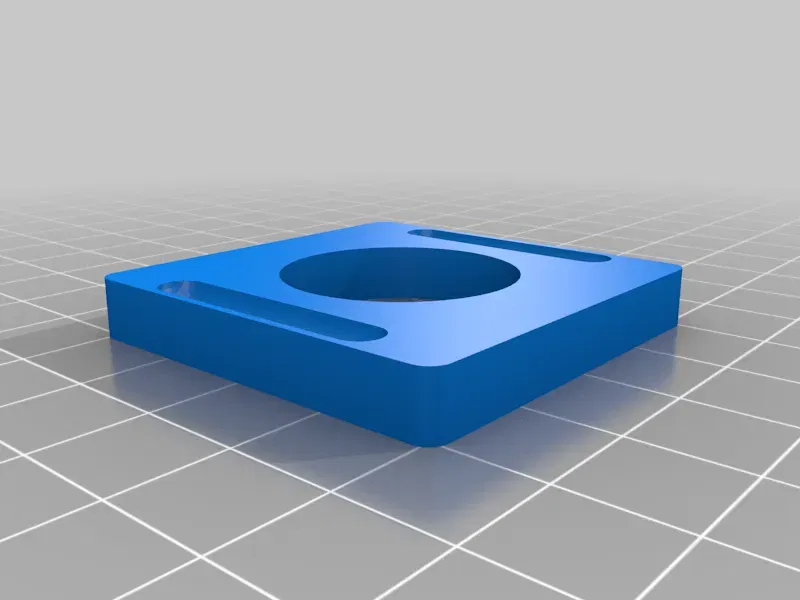

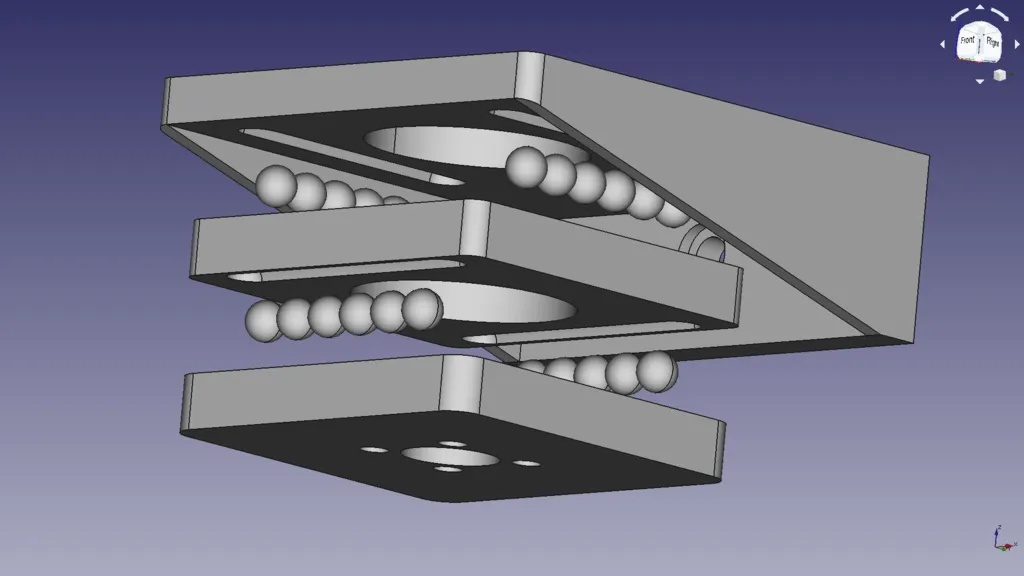

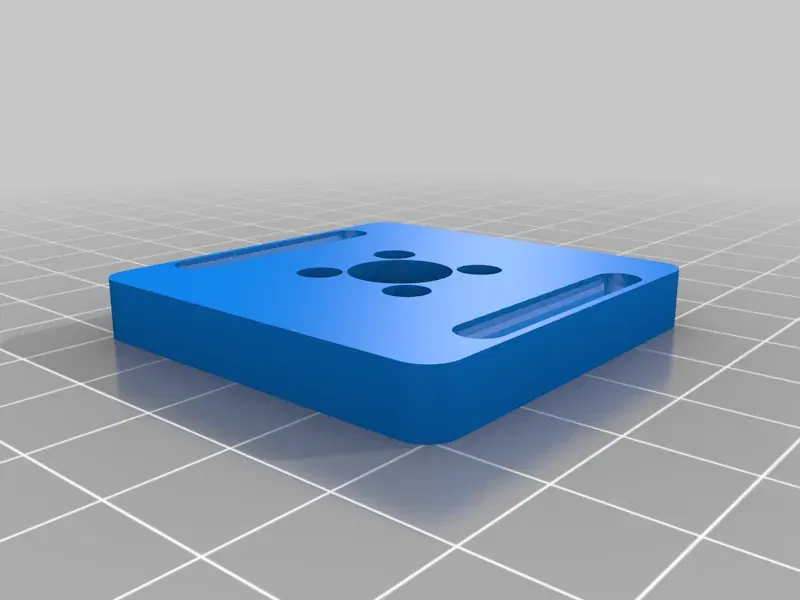

Vì vậy, để hiểu rõ hơn, chỉ cần nhìn vào bản vẽ. Nó chủ yếu bao gồm 3 nền tảng và 2 lớp hình cầu.

Để xây dựng điều đó, bạn sẽ cần 24 viên BB đường kính 4.5mm. Những cái này rất rẻ, và ngay cả khi bạn không có súng BB, tôi chắc chắn bạn sẽ tìm thấy các dự án để thêm chúng. Tôi cũng đã thêm một ít mỡ silicon vào chúng.

Liên kết BB trên Amazon. Rẻ như 2.50. https://www.amazon.com/Daisy-Ammunition-count-tube-Blister/dp/B00279OFNA/ref=sr_1_1?dchild=1&keywords=bb+4.5mm&qid=1608847060&sr=8-1

Cài đặt in

Thương hiệu máy in:

TEVO

Máy in:

Tarantula

Mái chèo:

Không

Hỗ trợ:

Không

Giải pháp:

In của tôi ở 0.2

Đổ đầy:

30%

Vật liệu: Overture3D PETG hoặc PLA

Ghi chú:

Thiết kế này cho profile nhôm 2020, nhưng cũng có thể sử dụng trên 4020.

Tôi đã in ở cùng vị trí mà các tệp đã được tải lên. Tôi sử dụng một con vít dẫn 1204, nhưng tôi đã thiết kế một cái cho vít dẫn thông thường mà tôi chưa thử nghiệm, nhưng sẽ ổn thôi.

Nếu bạn in bằng PETG hoặc PLA sẽ hoạt động tốt. Nếu bạn sử dụng ABS, có thể sẽ cần một số điều chỉnh kích thước.
