Máy Kẹp Vạn Năng Nhỏ Gọn Hoặc Ê Tô Xách Tay

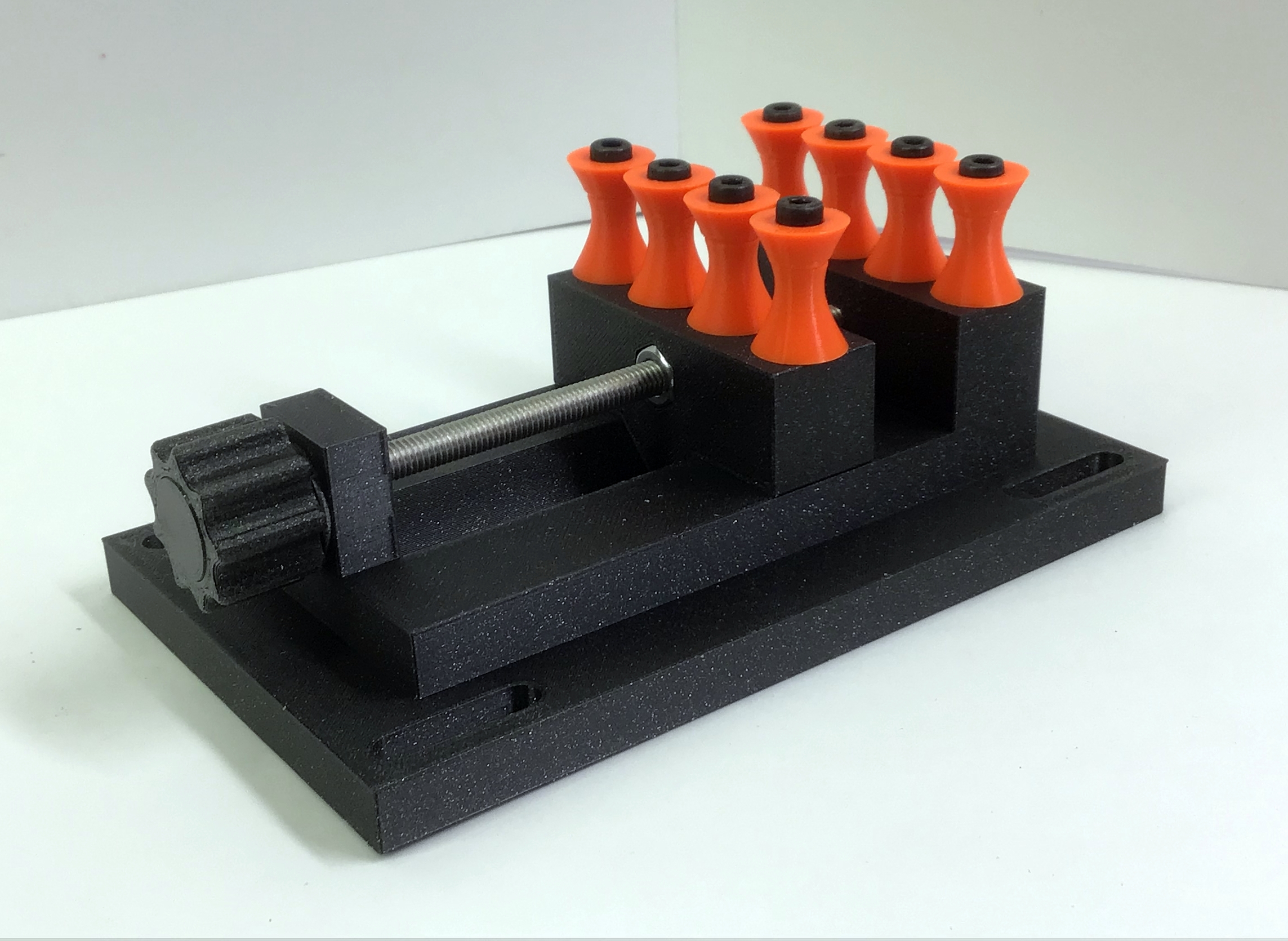

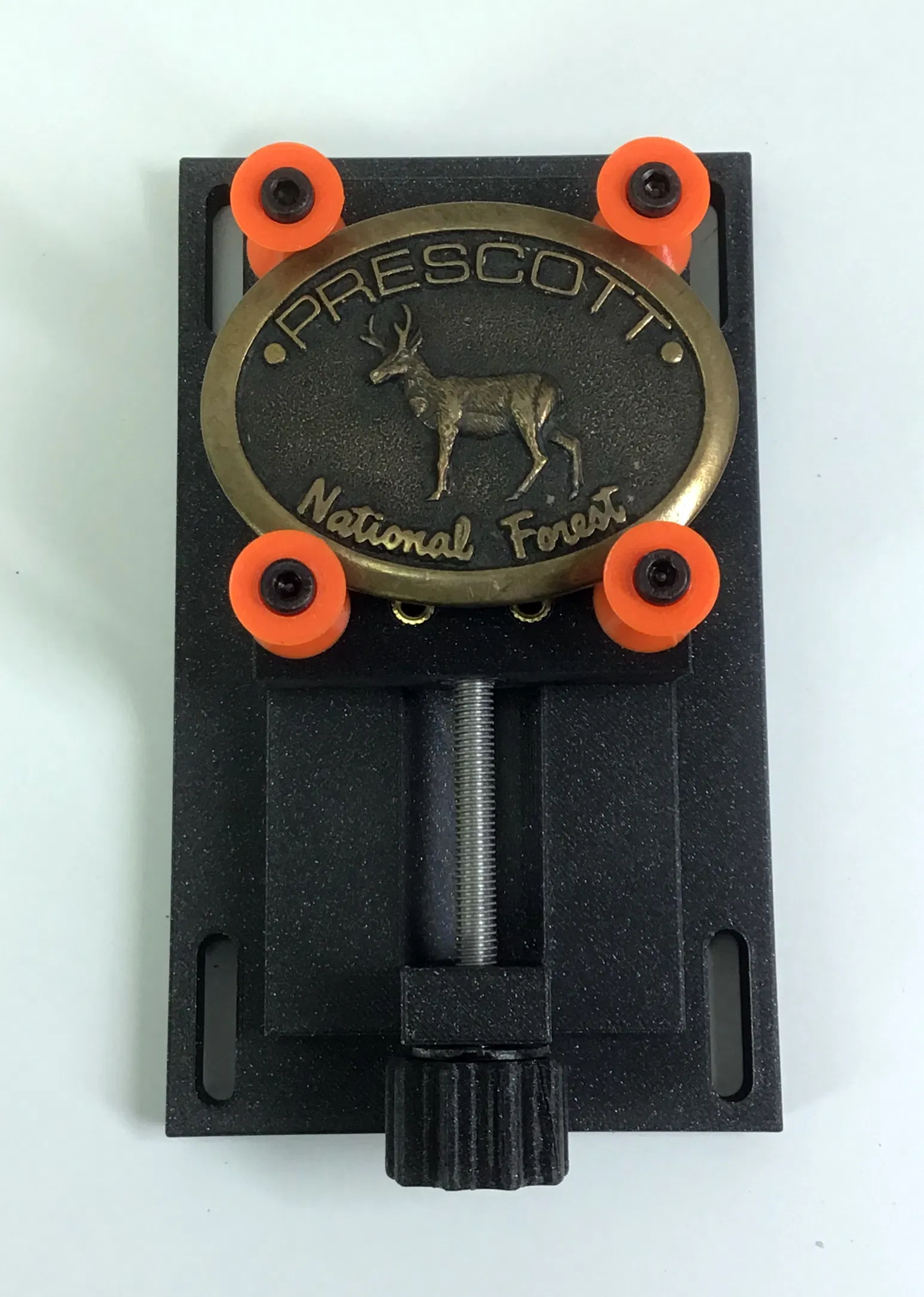

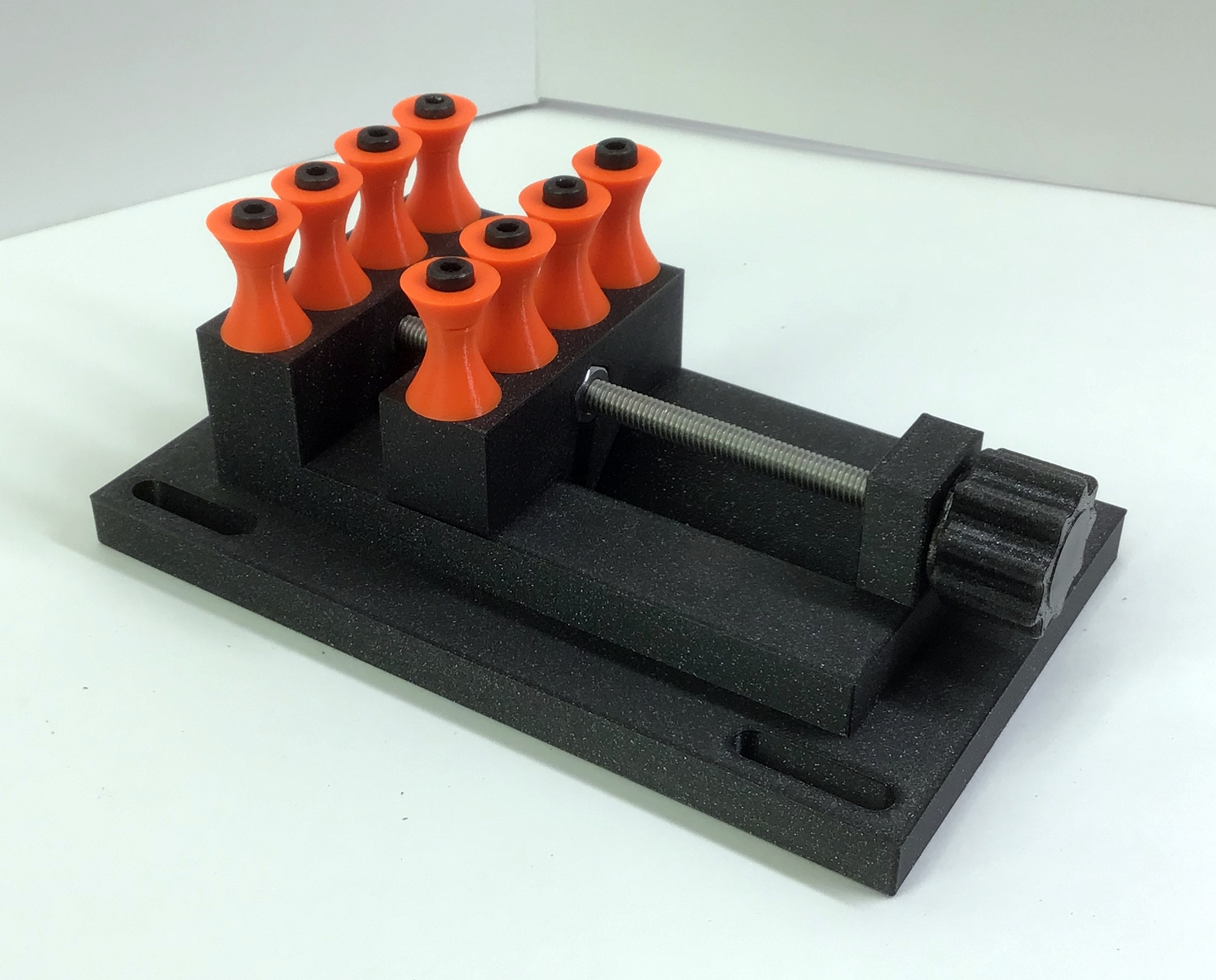

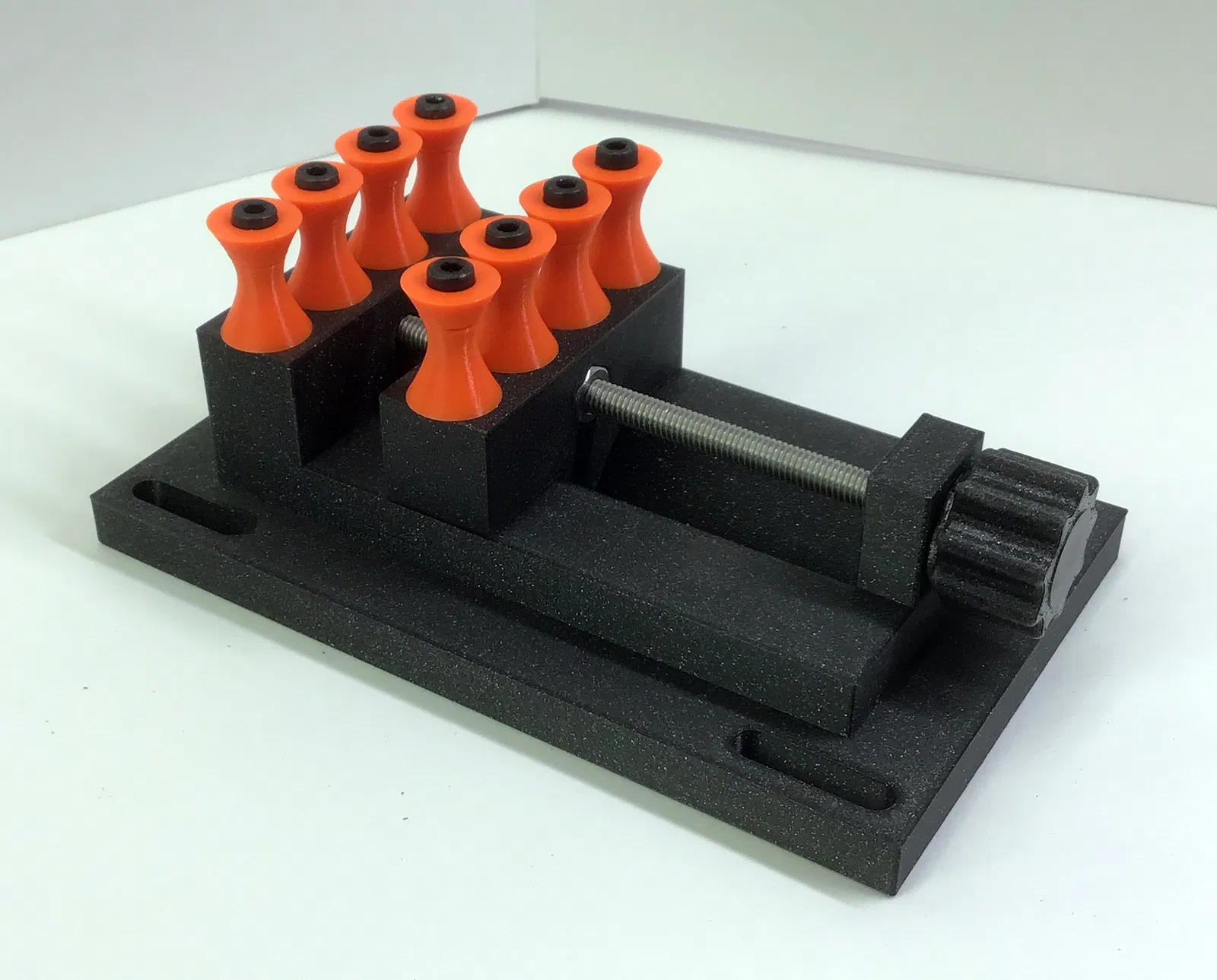

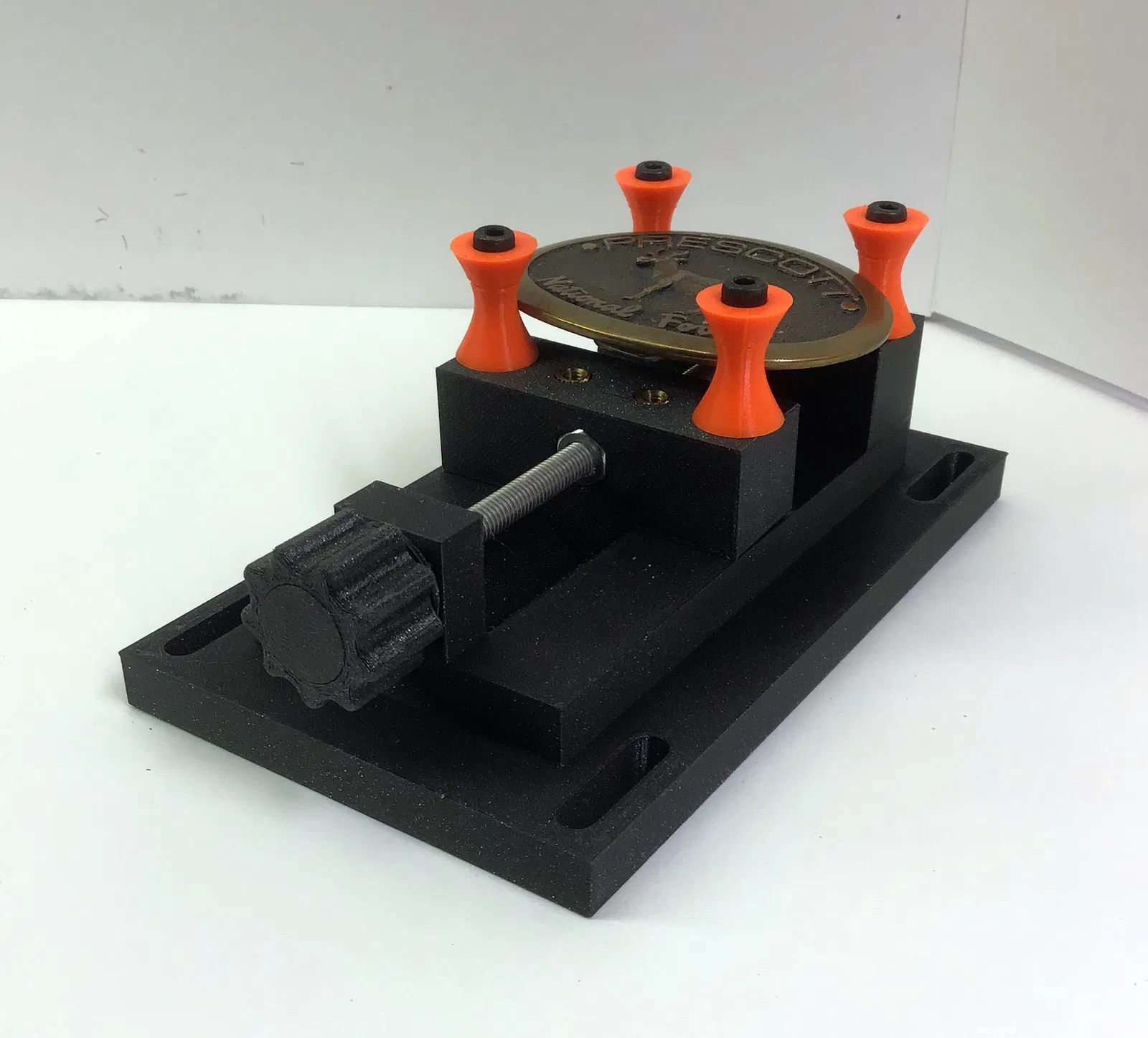

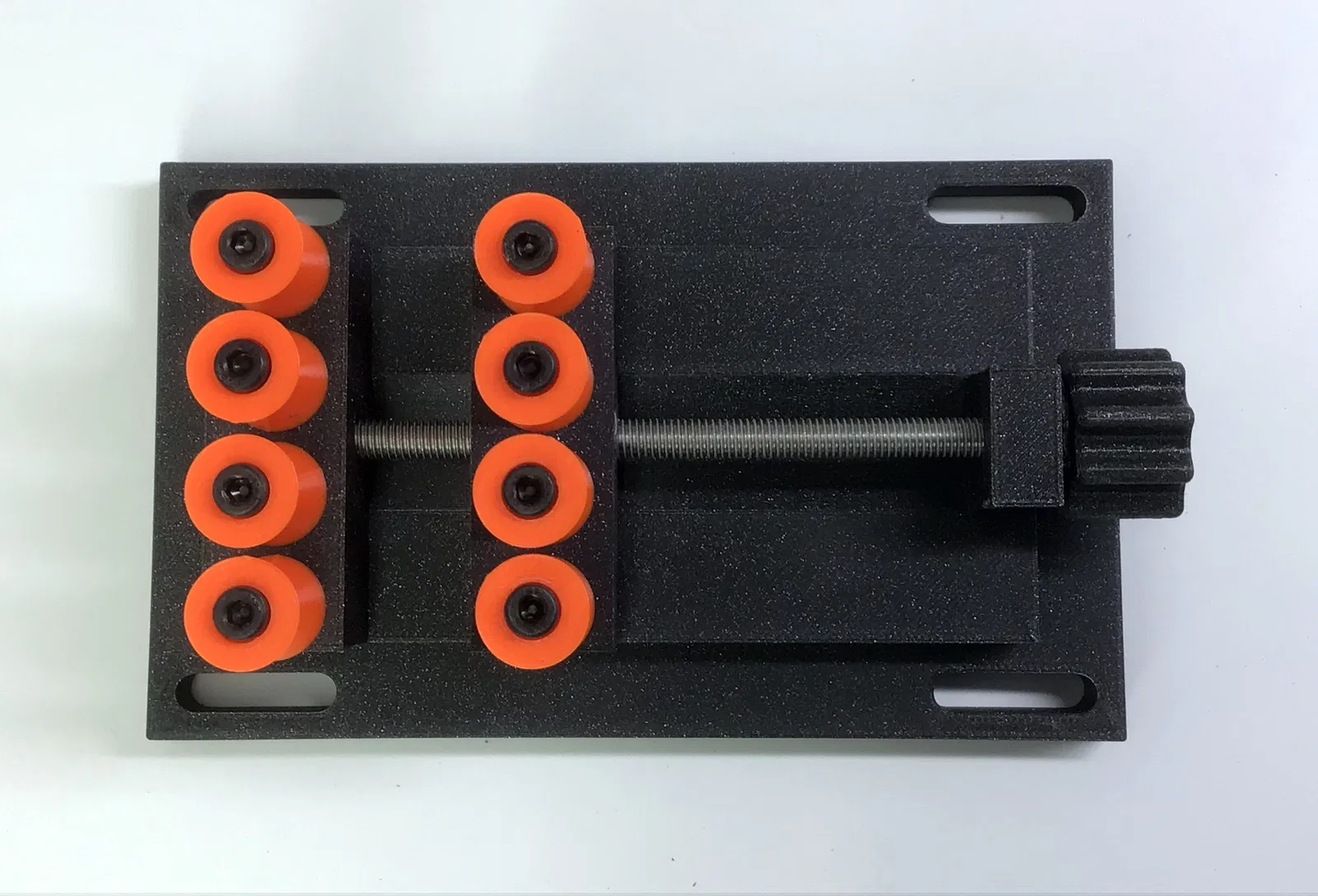

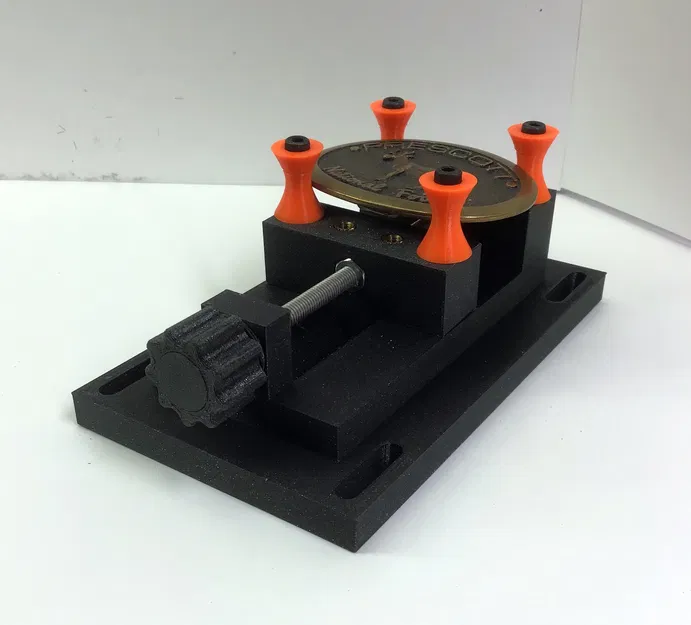

Cái máy kẹp nhỏ này có nhiều cách để giữ chặt đồ vật, sử dụng chốt (cuộn dây) hoặc hàm kẹp. Có phiên bản có và không có đế. Đế cho phép gắn vào máy khoan hoặc bàn làm việc.

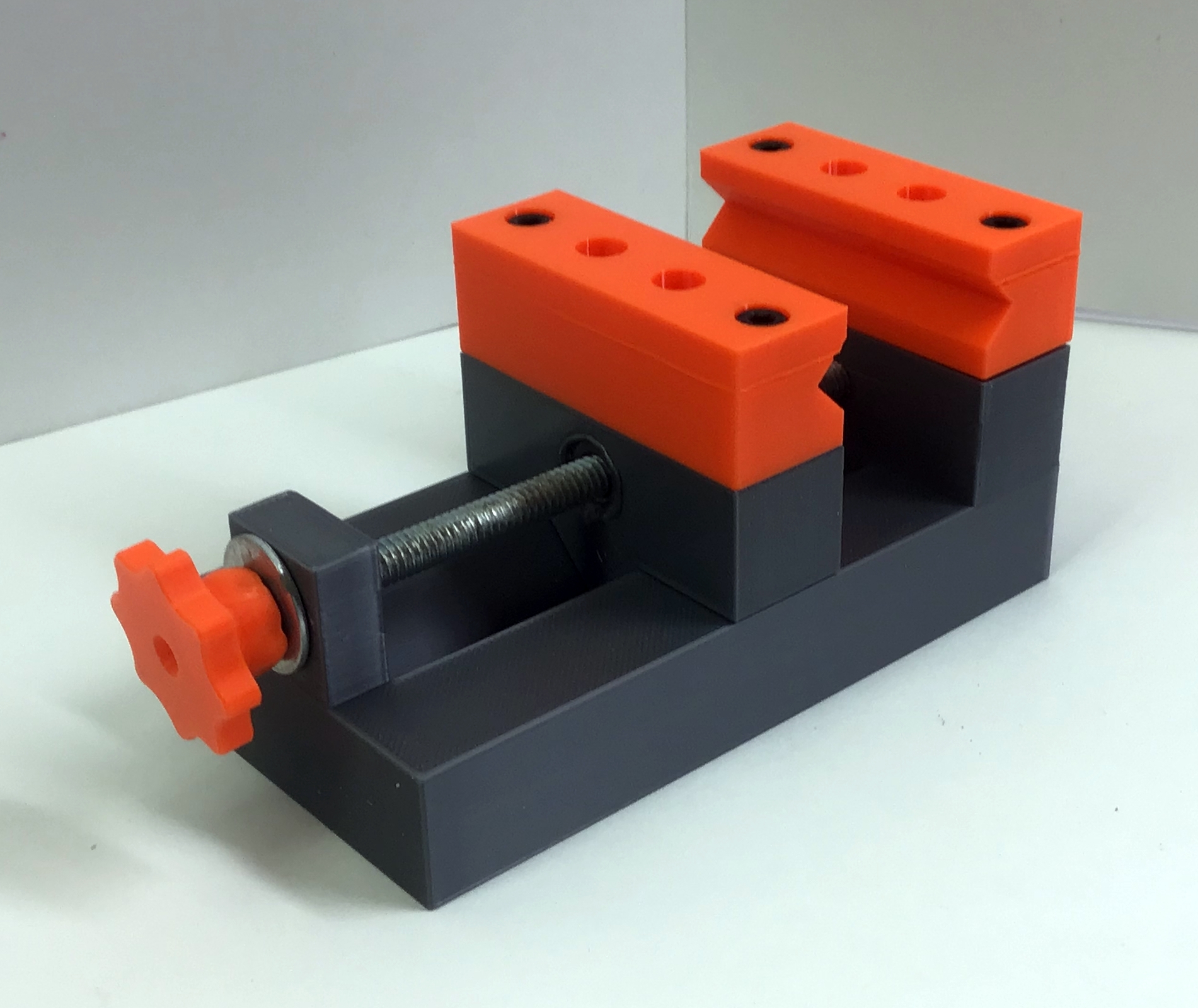

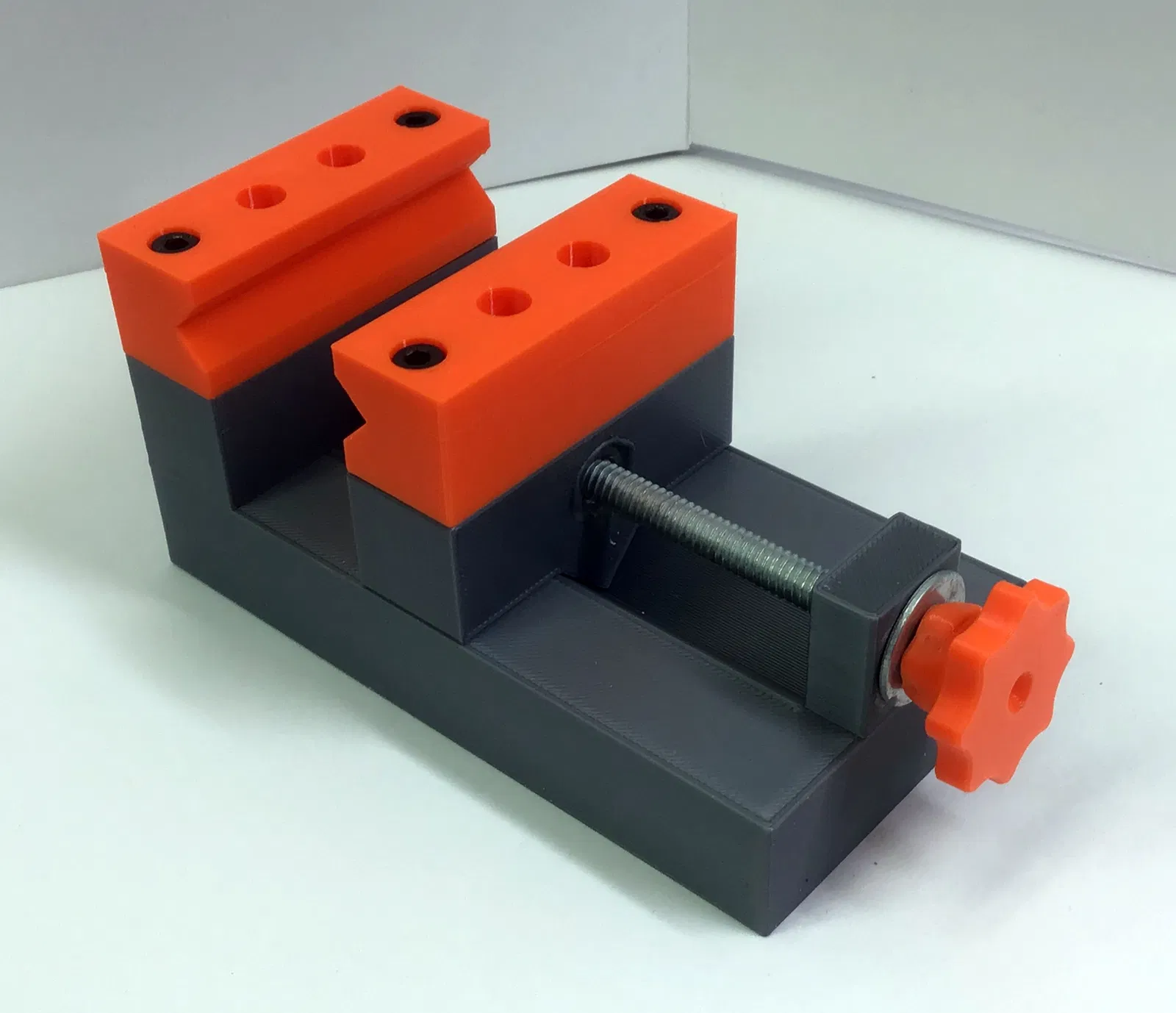

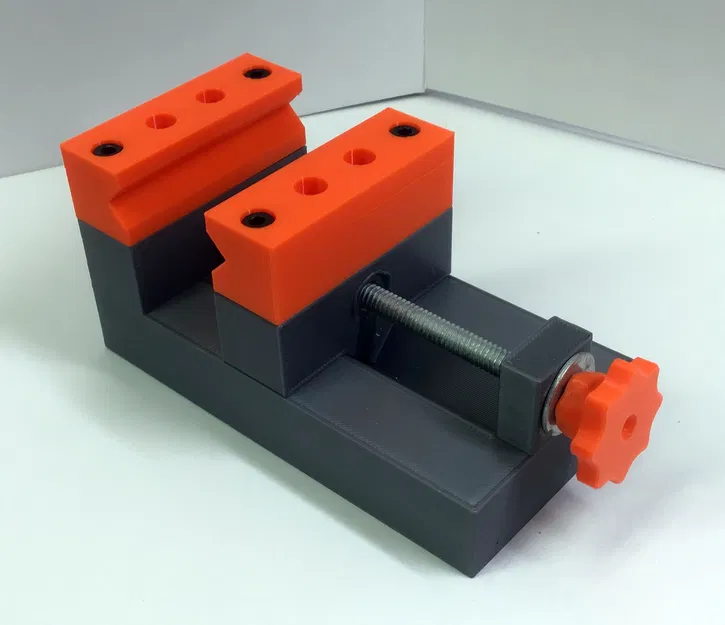

Hàm kẹp thông thường hoặc chốt (cuộn dây) có thể gắn vào máy kẹp, tùy thuộc vào dự án. Có thể dùng TPU với các bộ phận này để làm mềm các vật thể đang được kẹp. Các phụ kiện khác cũng có thể được gắn vào máy kẹp bằng bu lông M4.

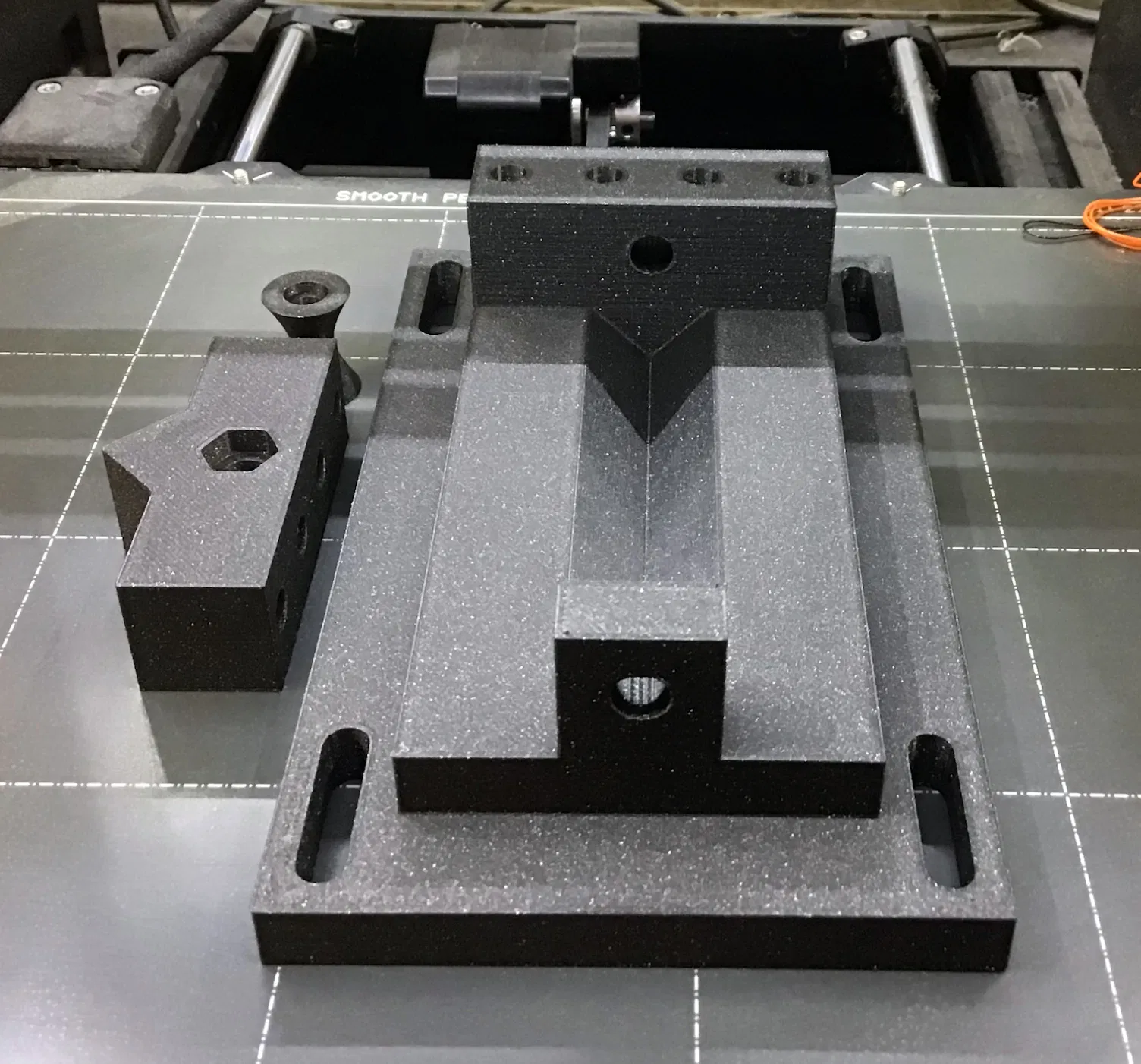

Ren M4 được sử dụng trong thân máy kẹp. Dán đai ốc lục giác M6 vào thanh giữa và hướng mặt đó về phía núm vặn bu lông, đẩy đai ốc vào thanh trong khi kẹp. Một bu lông M6 dài hơn đi qua máy kẹp và thanh giữa di chuyển. Tra một giọt dầu là tốt. Sử dụng keo CA hoặc epoxy để cố định đai ốc ở đầu bu lông khi nó ra khỏi máy kẹp hoặc dùng đai ốc kép.

Hardware:

• Bu lông đầu chìm M4 30mm
• Bu lông đầu lục giác M6 130mm, đai ốc và vòng đệm.

Cái kẹp góc vuông 90° này sẽ là một trợ thủ đắc lực để giữ các góc vuông 90° và các mối nối chữ "T" với nhau một cách chắc chắn trong quá trình lắp ráp.

Kẹp góc 90° giúp lắp ghép chắc chắn các khớp "T"

Một máy kẹp khác cho các dự án nhỏ hơn mà tôi đã thiết kế sử dụng nam châm Neodymium để giữ các bộ phận mô hình lại với nhau để dán.

Kẹp Góc Nam Châm Để Làm Mô Hình

Tôi đã thiết kế một kẹp góc tam giác cho các dự án lớn hơn có thể xem tại đây:

Kẹp Góc Tam Giác

Đây là một kiểu kẹp góc khác, một jig kẹp vuông cho phép bạn sử dụng nhiều loại kẹp (chữ C, lò xo, thanh giằng, v.v.) để giữ hai bộ phận lại với nhau ở góc 90°.

Khuôn Kẹp Góc Vuông (Right Angle Corner Clamping Square)

Núm vặn là của Nils Kal Núm vặn kẹp cho vít và đai ốc tiêu chuẩn M4 M5 M6 M8
