AD5X ống xả filament kèm thùng V1 - ĐÃ THỬ NGHIỆM

Tui mới nhận được cái máy in đa sắc Flashforge AD5X mới nhất và tui cần cái gì đó để dẫn cái ống xả filament bên hông máy, tại tui thấy khó tiếp cận phía sau máy quá. Tui có thử thiết kế cái gì đó bắt vô khung máy nhưng khó làm cho nó chắc chắn nên cuối cùng tui xài nam châm. Sau vài phiên bản thử nghiệm (vẫn còn đó nếu bà con thích xem), đây là giải pháp hiệu quả và nhìn ngon hơn. Nếu bà con có in mẫu này, nhớ cho tui xin ý kiến phản hồi nha.

Các phiên bản phát hành

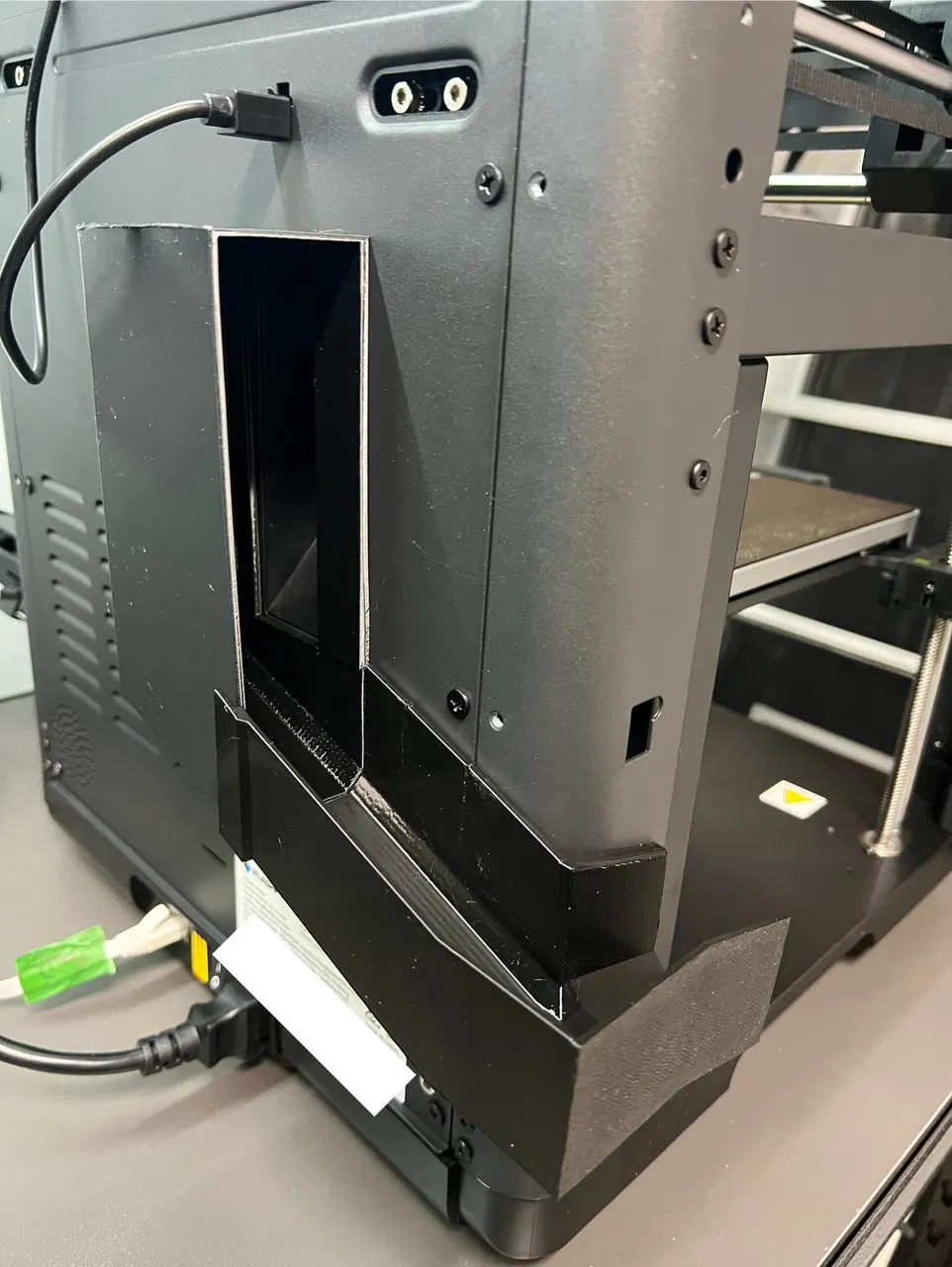

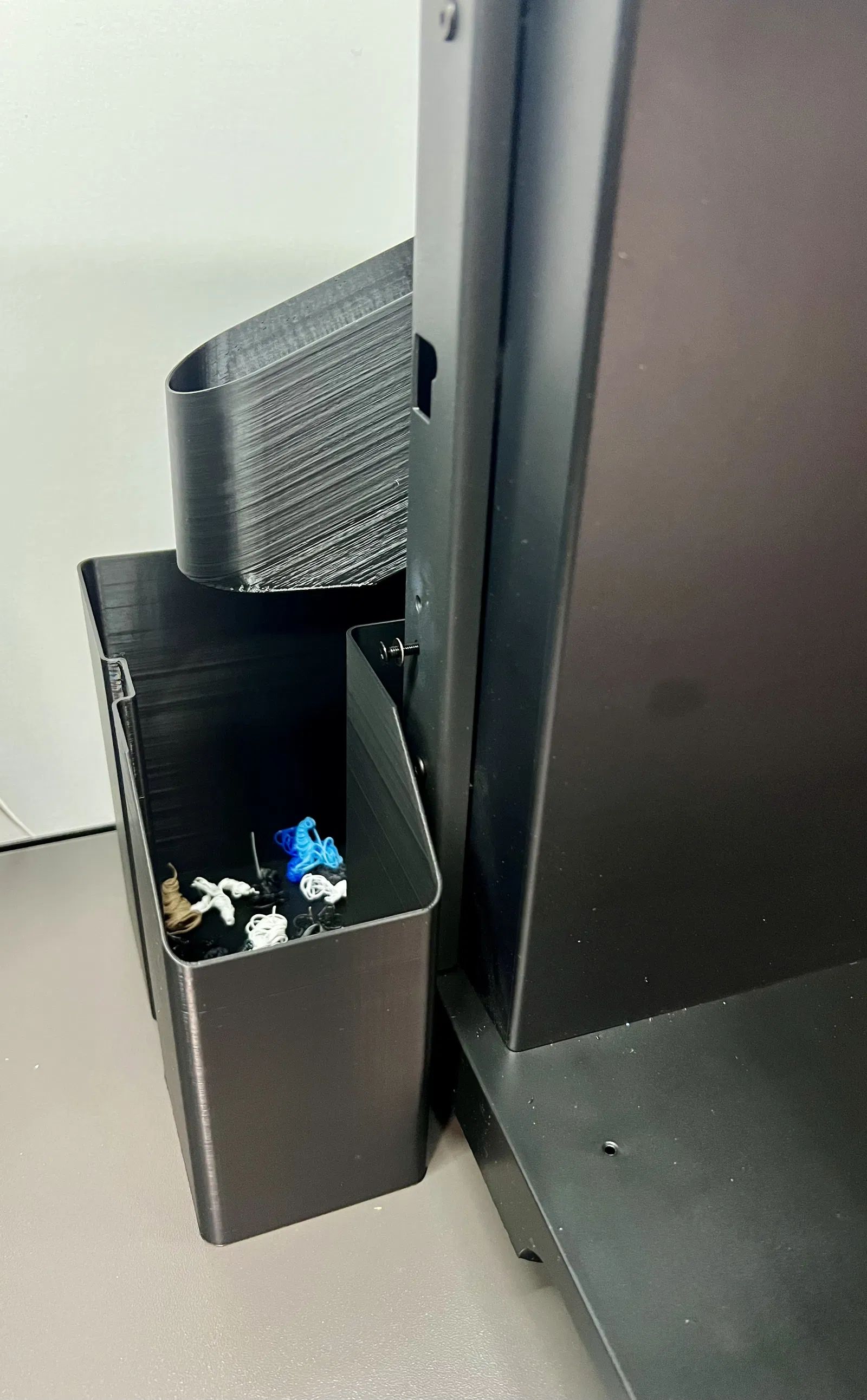

V1.0 Phiên bản mới giữ nguyên ý tưởng xả trực tiếp. Cái ống xả nhẹ hơn gấp >4 lần và cũng dễ in hơn. Cái thùng đựng thì bự hơn và nhìn đẹp hơn. Nó sẽ hoạt động được dù bà con có xài cái vỏ máy hay không. Sau vài tuần thử nghiệm thì phiên bản này chạy ngon lành cành đào.

Phiên bản trước/phiên bản thử nghiệm:

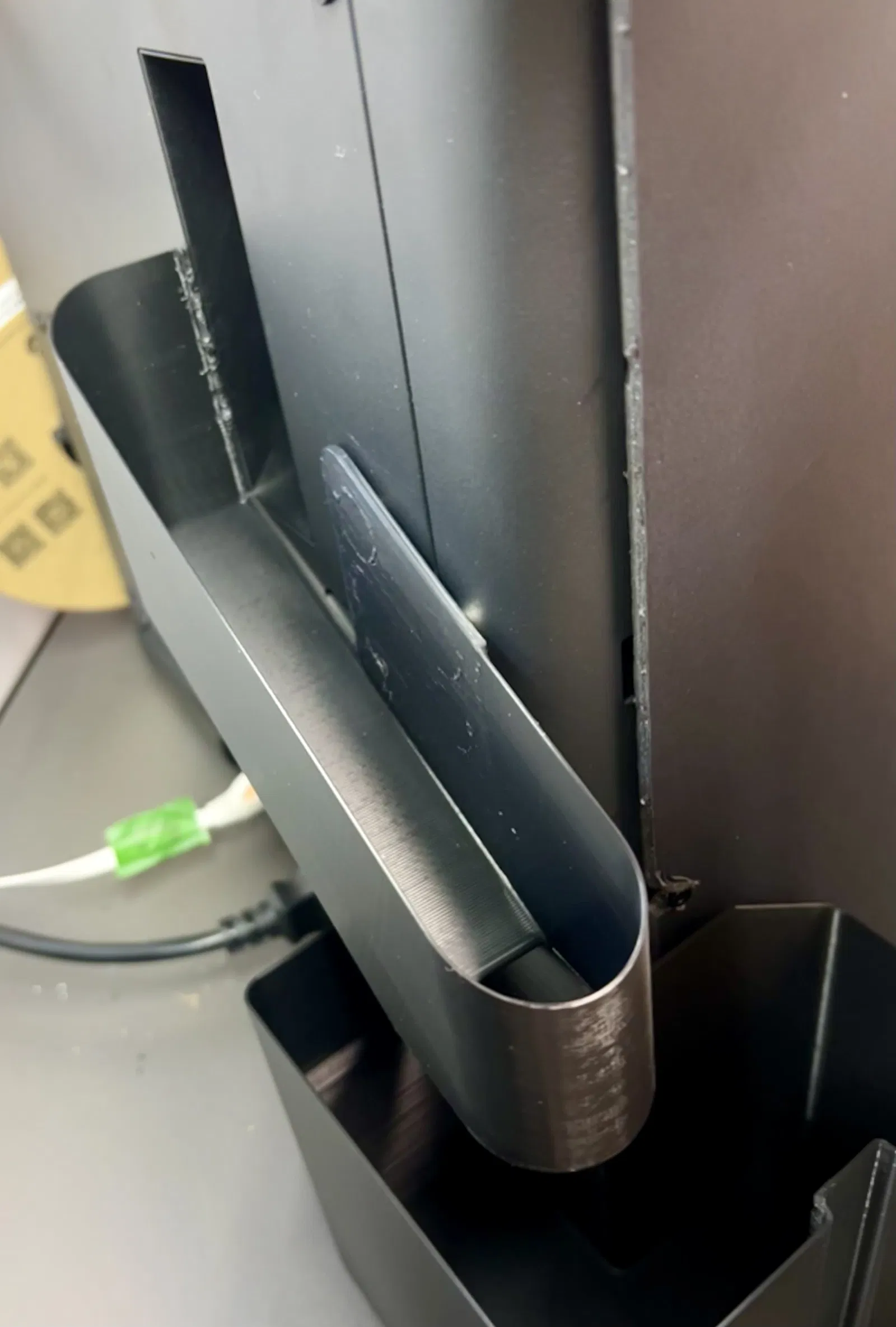

V0.4 Làm cái ống xả thẳng (không bẻ góc 90 độ) để filament rơi tốt hơn và tương thích với các mod vỏ máy. Cái thùng đựng sẽ cần thiết kế lại.

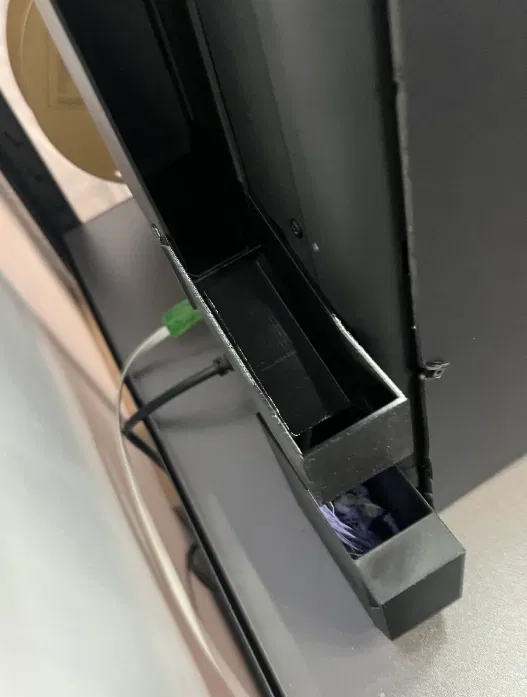

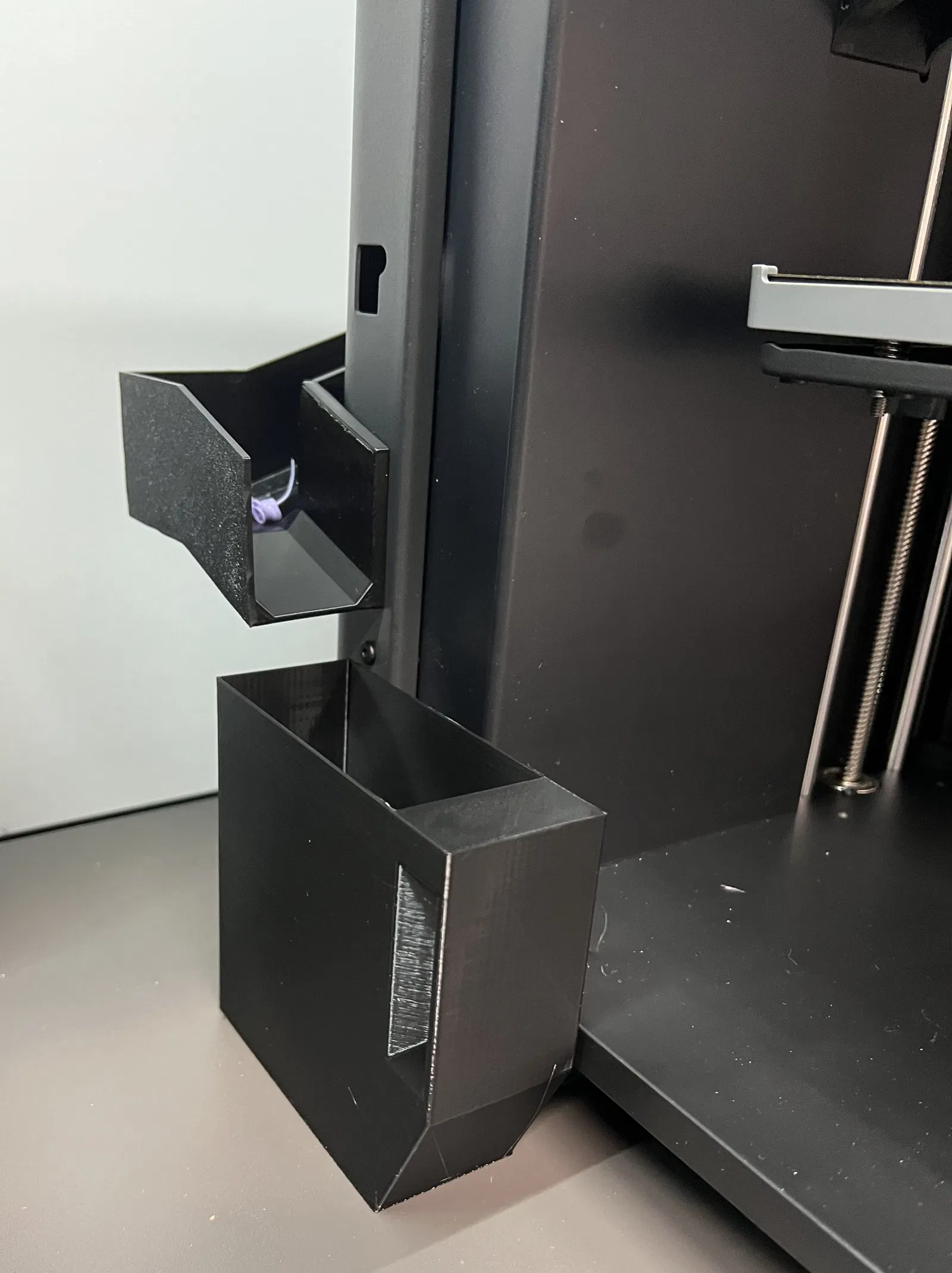

V0.3 Phiên bản đầu tiên được đăng lên Printables.

Vật liệu phụ trợ

• Keo siêu dính (Superglue) (cần để dán các bộ phận lại với nhau) - ví dụ
• 4 viên nam châm (đường kính = 15mm, độ dày = 1.5-2 mm) - ví dụ
  • Hoặc thay thế bà con có thể dùng 6 viên nam châm nhỏ hơn (đường kính = 8-10 mm, độ dày = 1.5-2 mm) - ví dụ

Hướng dẫn lắp đặt

1. Dán nam châm vô mặt sau của ống xả (khuyến khích dùng 4 viên nam châm 15mm hoặc 6 viên nam châm 8-10mm)
2. Lắp vào vị trí, nhớ canh thẳng với cái khung hình chữ nhật, và đáy ống xả phải thẳng ngang
3. Đặt cái thùng đựng vô
4. Tận hưởng thành quả! Chúc bà con in ấn vui vẻ!

Hướng dẫn in ấn

• Đầu phun: Vòi phun 0.4 mm
• Vật liệu: PETG hoặc PLA
• Tường: tối thiểu 3 lớp
• Lòng trong: 15% (nhưng thật ra không cần thiết lắm vì tường mỏng)

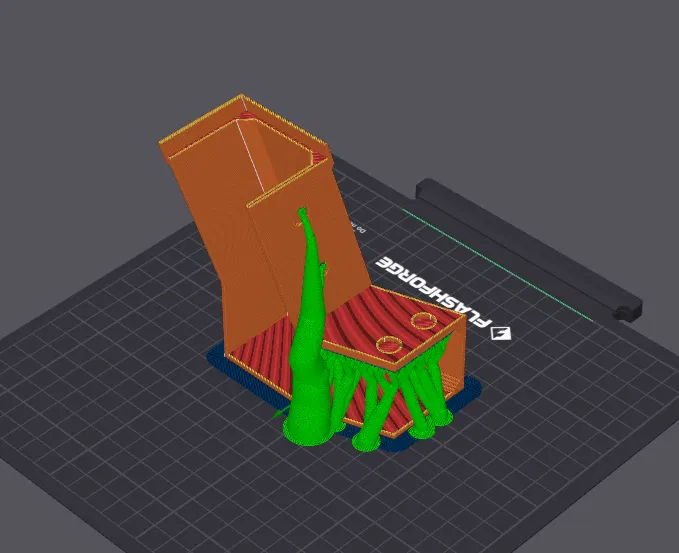

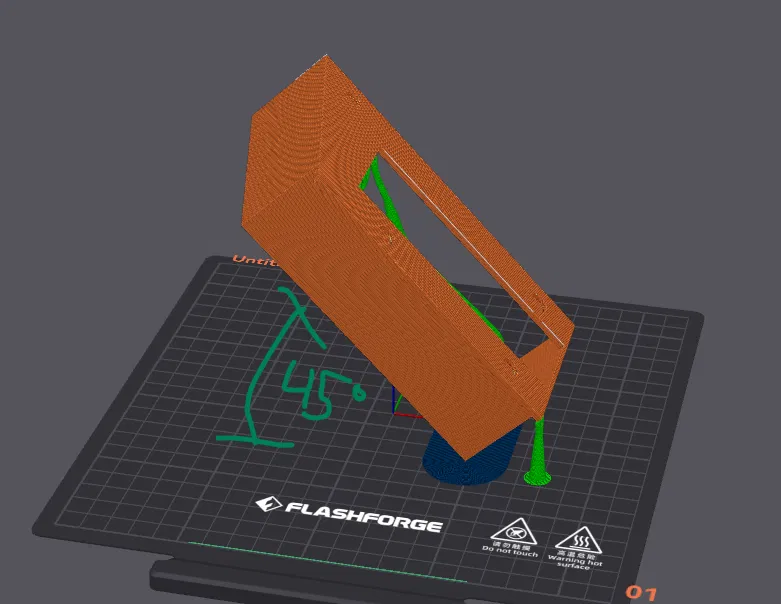

• Hỗ trợ: in cái ống xả nằm phẳng với hỗ trợ cây tối thiểu, cái thùng đựng thì không cần hỗ trợ
