Vỏ cho Board ESP32 Bat Pro và Pin

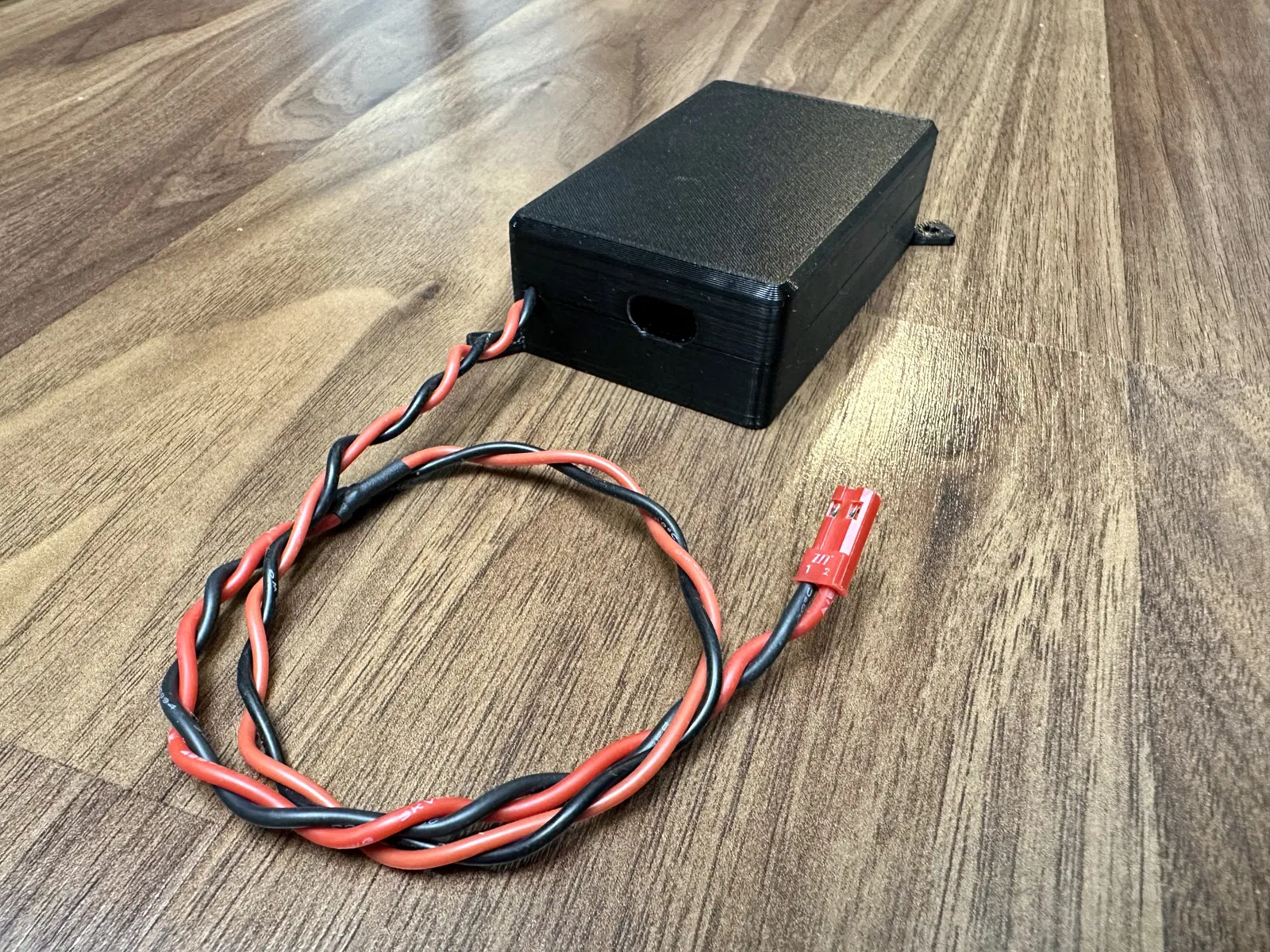

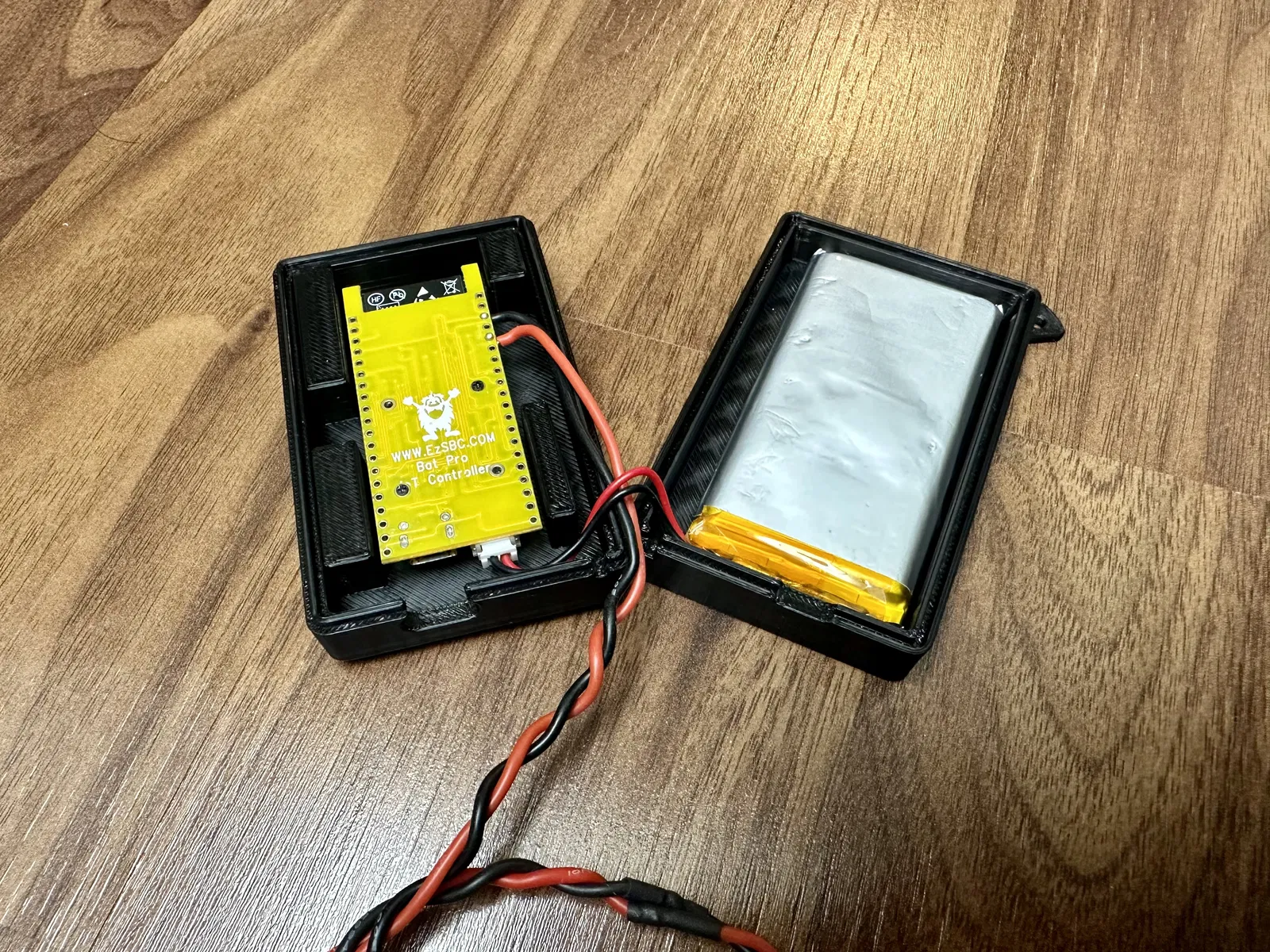

Mình đã tạo ra một cái vỏ để chứa board mạch, dùng vài con ốc (mình xài ốc M1.3) và pin 2.000mah loại bán bởi EZSBC. Hai nửa của vỏ khớp với nhau bằng lực ép, không cần ốc. Vỏ có một lỗ khoét để bạn có thể sạc qua USB mà không cần mở vỏ ra. Có một cục bịt đi kèm, có thể in bằng TPU để che cổng USB khi không sử dụng. Ngoài ra còn có một lỗ và một rãnh bên trong để luồn dây từ board mạch ra ngoài vỏ. Cuối cùng, có hai cái tai gắn bên ngoài, để bạn có thể bắt vít vỏ vào tường, dưới bàn, v.v. Mình đã dùng nó để tạo ra một bộ cảm biến điện áp analog, cứ vài tiếng lại thức dậy và báo cáo số đo của nó về Home Assistant.

Board ESP32_Bat_Pro: https://www.ezsbc.com/product/esp32_bat-battery-charging-pro/

Pin: https://www.ezsbc.com/product/2000mah-lipo-cell/

Firmware ESPHome để tích hợp với Home Assistant: https://esphome.io/

Kho GitHub để lấy board mạch báo cáo dữ liệu pin và mức sạc của nó qua ESPHome: https://github.com/gfalgiano/lc709203f

Cài đặt in

Mình đã in vỏ của mình bằng PETG để có thêm khả năng chịu nhiệt và độ bền. Mình đã in cục bịt bằng TPU.

Mình chọn độ cao lớp là 0.2, nhưng 0.12 hoặc bất kỳ giá trị nào ở giữa cũng đều ổn.

2 lớp tường

15% mật độ điền

3 đến 4 lớp trên và dưới
